NÁVOD K OBSLUZE HW-Q64C SAMSUNG

MÍSTA. OPRAVU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI. Popis symbolů, které se mohou vyskytovat na vašem produktu Samsung, najdete v níže uvedené tabulce. VÝSTRAHA RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM. NEOTEVÍREJTE!Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt svnitřní částí přístroje je nebezpečný.Tento symbol označuje, že ktomuto přístroji byla přiložena důležitá dokumentace týkající se provozu aúdržby.Výrobek třídyII: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění. Nenachází-li se na produktu s napájecím kabelem tento symbol, MUSÍ být produkt spolehlivě uzemněn. Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.Upozornění, nahlédněte do pokynů kpoužití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související sbezpečností. VAROVÁNÍ

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna. VÝSTRAHA

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.

• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumisťujte na přístroj nádoby naplněné kapalinou, například vázy.

• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.CZE - 3 BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že zdroj napětí AC ve vašem

domě odpovídá požadavkům napájení uvedeným na identikačním štítku nalepeném na spodní straně produktu. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumisťujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.

2. Během bouřky odpojte zástrčku napájecího

kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.

3. Přístroj nevystavujte přímému slunečnímu

světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

4. Přístroj chraňte před vlhkostí (např. vázy) a

horkem (např. krb) a neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

5. Baterie používaná v tomto přístroji obsahuje

chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie. VÝSTRAHA: V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.CZE - 4 OBSAH 01 Kontrola součástí 6 02 Popis výrobku 7 Přední panel/horní panel Soundbaru ------------------------- 7 Dolní panel zařízení Soundbar ------------------------- 8 03 Používání dálkového ovladače 9 Vložení baterií do dálkového ovladače (2 tužkové baterie AAA) ------------------------- 9 Jak používat dálkový ovladač

Používání skrytých tlačítek (tlačítka s více funkcemi)

Výstupní specikace pro různé režimy zvukových efektů

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru ------------------------- 14 04 Připojení zařízení Soundbar 15 Připojení napájení

Připojení sady bezdrátových zadních reproduktorů Samsung k zařízení Soundbar

05 Připojení k TV 19 Metoda 1. Připojení pomocí HDMI

Metoda 2. Připojení pomocí optického kabelu

Metoda 3. Připojení přes Bluetooth

06 Připojení externího zařízení 25 Metoda 1. Připojení pomocí kabelu HDMI (pomocí kterého lze dekódovat apřehrávat Dolby Atmos®)

Metoda 2. Připojení pomocí optického kabelu

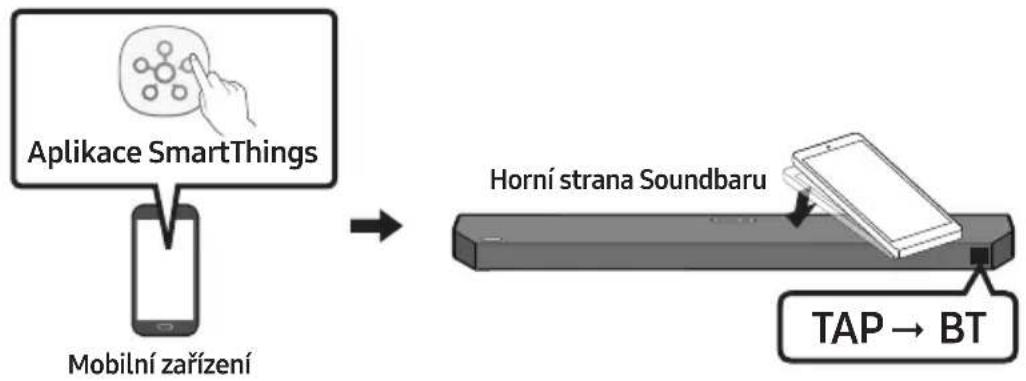

26CZE - 5 07 Připojení jednotky USB 27 08 Připojení mobilního zařízení 28 Připojení přes Bluetooth

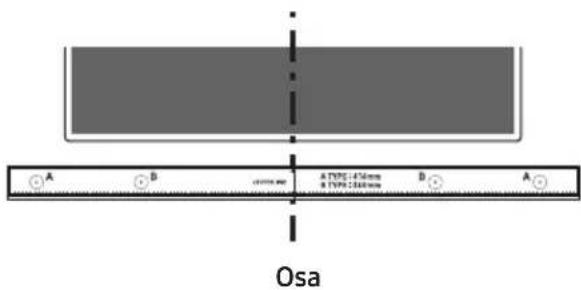

09 Instalace sady pro upevnění na stěnu 33 Bezpečnostní opatření při montáži

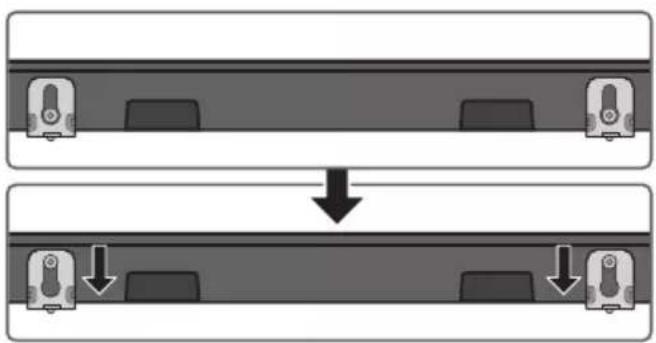

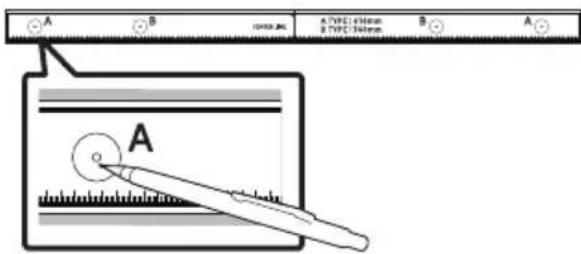

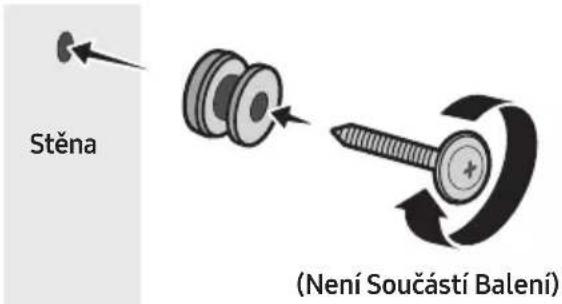

Součásti pro upevnění na stěnu

10 Instalace zařízení soundbar před Televizorem 35 11 Aktualizace softwaru 36 Aktualizace pomocí USB

12 Řešení problémů 38 13 Licence 40 14 Poznámka k licenci otevřeného softwaru 41 15 Důležité upozornění k servisu 41 16 Technické údaje a další informace 42 Technické údaje

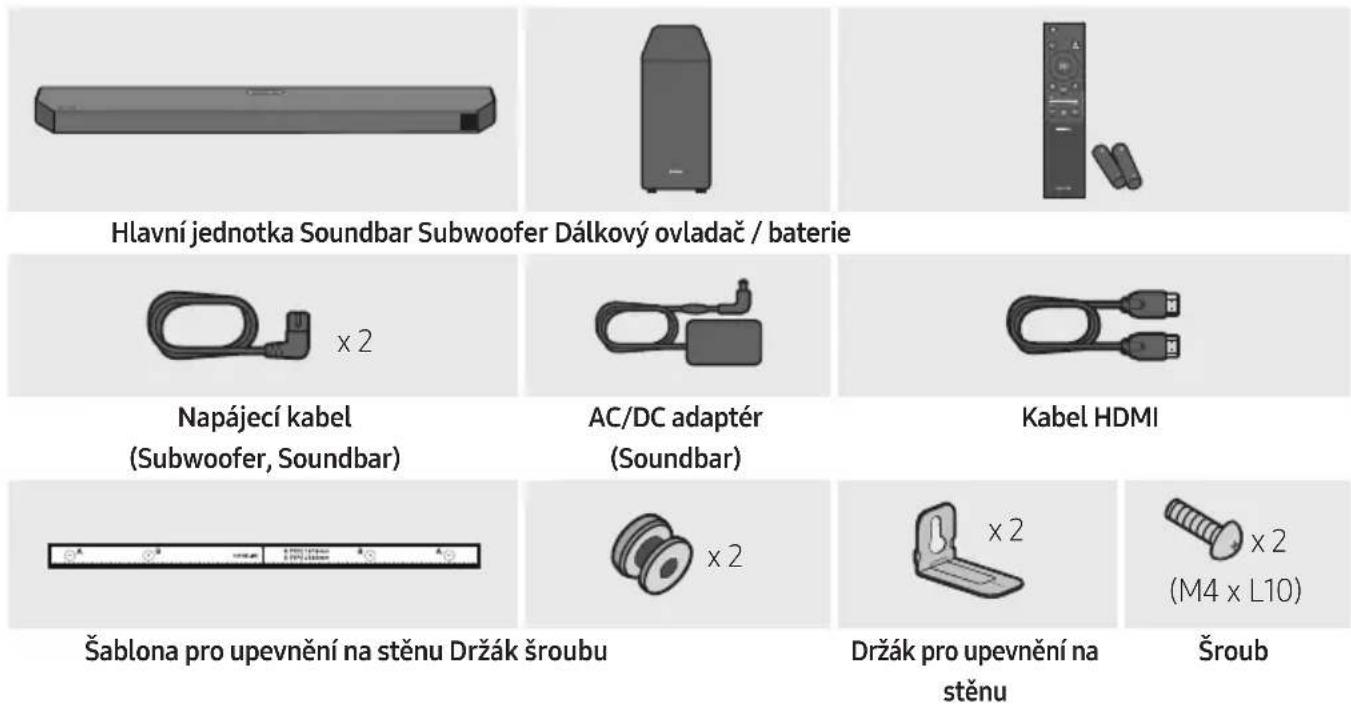

SOUND MODE WOOFER TONE CONTROL CH LEVEL Hlavní jednotka Soundbar Subwoofer Dálkový ovladač / baterie x 2 Napájecí kabel (Subwoofer, Soundbar) AC/DC adaptér (Soundbar) Kabel HDMI x 2 x 2 (M4 x L10) x 2 Šablona pro upevnění na stěnu Držák šroubu Držák pro upevnění na stěnu Šroub

• Další informace týkající se napájení a spotřeby energie naleznete na štítku na produktu. (Štítek: Spodní strana hlavní jednotky Soundbar)

• Chcete-li zakoupit další součásti nebo volitelné kabely, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.

• Více informací oupevnění na stěnu najdete na straně33.

• Změny konstrukce a specikace bez předchozího upozornění jsou vyhrazeny.

• Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím.CZE - 7

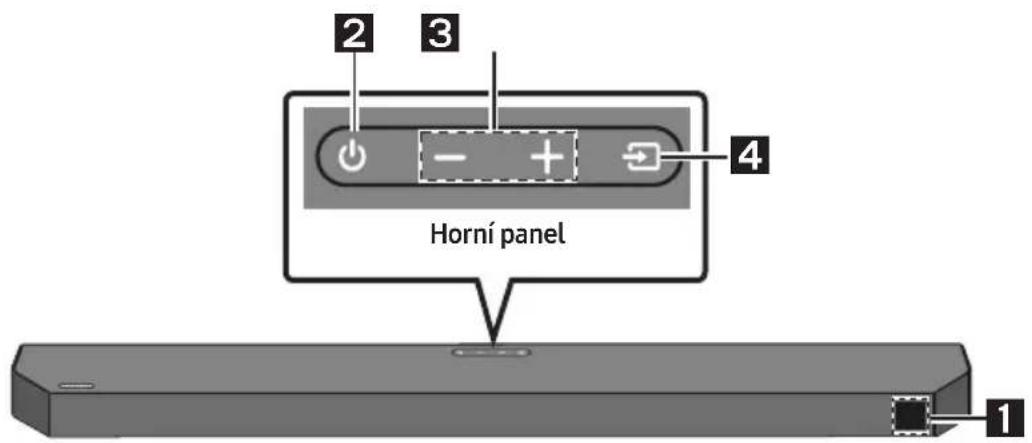

Přední panel/horní panel Soundbaru Horní panel

Displej Zobrazuje stav a aktuální režim zařízení.

Tlačítko (Vypínač) Slouží k zapnutí a vypnutí napájení.

• Funkci Auto Power Down V následujících situacích se jednotka automaticky vypne: – Režim D.IN / HDMI / BT / USB: Pokud po dobu 18 minut není k dispozici zvukový signál.

Tlačítko (Hlasitost) Umožňuje nastavit hlasitost.

• Při nastavování se úroveň hlasitosti zobrazuje na předním displeji zařízení Soundbar.

Tlačítko (Zdroj) Slouží k výběru režimu vstupního zdroje. Režim vstupu Displej Optickému D.IN eARC/ARC (HDMI OUT)

• D.IN TV eARC (Automatická konverze) D.IN TV ARC (Automatická konverze) HDMI HDMI Režim BLUETOOTH BT Režim USB USB

• Chcete-li zapnout režim „BT PAIRING“, změňte zdroj na režim „BT“ a stiskněte a déle než 5 sekund podržte tlačítko (Zdroj).

• „*“ Režim je podporován, když je v nastavení televizoru zapnutá funkce eARC.

• Po připojení napájecího kabelu začne tlačítko napájení pracovat za 4 až 6 sekund.CZE - 8

• Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách.

• Pokud uslyšíte zvuk z televizoru ize zařízení Soundbar, přejděte do menu Nastavení auzvukového zdroje televizoru změňte reproduktor na možnost Ext. reproduktor. Dolní panel zařízení Soundbar HDMIHDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) DC 24V HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24V HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)

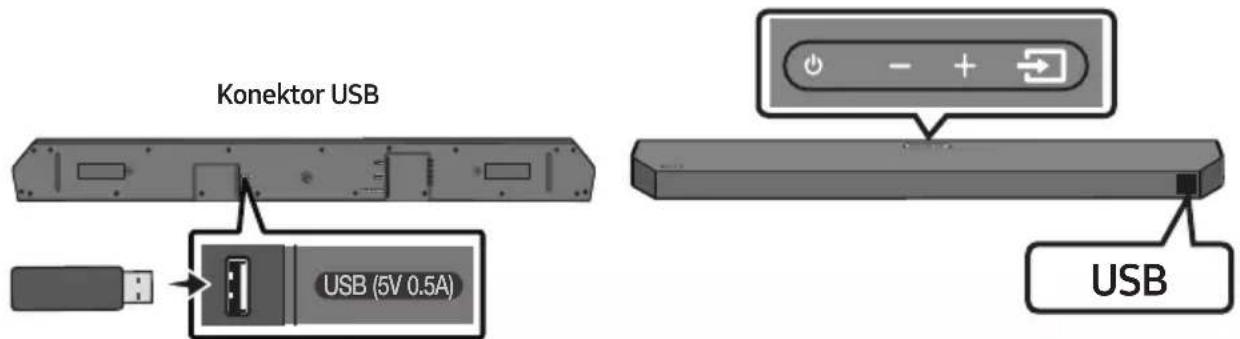

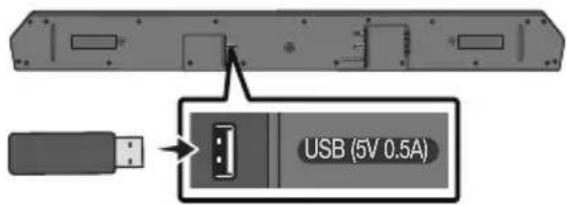

USB (5V 0.5A) Připojte sem disk přes USB a přehrávejte hudební soubory, které na něm máte uložené, prostřednictvím zařízení Soundbar. (Viz strana 27.)

DC 24V (Vstup napájení) Slouží k připojení napájecího AC/DC adaptéru. (Viz strana 15.)

HDMI Umožňuje současné vysílání signálů digitálního videa a zvuku přes kabel HDMI. Slouží k připojení k výstupu HDMI externího zařízení. (Viz strana 25.)

HDMI TO TV (eARC/ARC) Slouží k připojení ke konektoru HDMI IN (eARC) na televizoru. (Viz strana 19.)

DIGITAL AUDIO IN (OPTICAL) Slouží k připojení k digitálnímu (optickému) výstupu externího zařízení. (Viz strana 26.)

• Při odpojování napájecího kabelu adaptéru AC/DC ze zásuvky tahejte za zástrčku. Netahejte za kabel.

• Jednotku ani jiné součásti nezapojujte do zásuvky AC, pokud nejsou propojeny všechny součásti.CZE - 9 03 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE Vložení baterií do dálkového ovladače (2 tužkové baterie AAA) Posouvejte zadním krytem ve směru šipky, dokud jej zcela nesejmete. Do ovladače vložte 2 baterie AAA (1,5 V) s ohledem na správnou polaritu. Zasuňte zadní kryt zpět na místo. Jak používat dálkový ovladač SOUND MODE WOOFERTONE CONTROL CH LEVEL

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Vypínač Slouží k zapnutí a vypnutí zařízení Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Zdroj Pomocí tohoto tlačítka můžete vybrat zdroj připojený k zařízení Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Ztlumit Stisknutím tlačítka (Ztlumit) ztlumíte zvuk. Dalším stisknutím tlačítka zvuk opět zapnete.

• Ztlumit Stisknutím tlačítka Hlasitost ztlumíte zvuk. Dalším stisknutím tlačítka zvuk opět zapnete.CZE - 10

SOUND MODE WOOFER TONE CONTROL CH LEVEL CH LEVEL Stisknutím tlačítka můžete nastavit hlasitost jednotlivých reproduktorů.

• Stisknutím tlačítka vyberte položku CENTER LEVEL, a potom upravte hlasitost v rozsahu -6 až +6 pomocí tlačítek Nahoru/Dolů.

• Když jsou připojeny zadní reproduktory (prodávají se samostatně), je podporováno nastavení REAR LEVEL. Chcete-li upravit hlasitost REAR LEVEL v rozsahu -6 až +6, použijte tlačítka Nahoru/Dolů.

SOUND MODE WOOFER TONE CONTROL CH LEVEL Ovládání zvuku Stisknutím tlačítka můžete nastavit funkci zvuku. Požadovaná nastavení lze upravit pomocí tlačítek Nahoru/Dolů. VOICE ENHANCE ON/OFF NIGHT MODE ON/OFF SYNC VIRTUAL ON/OFF

– VOICE ENHANCE ON/OFF

Tento režim zdokonaluje poslech mluvených dialogů ve lmech a v televizi.

Režim je optimalizován pro noční sledování, protože nastavení snižuje hlasitost a současně zachovává zřetelné dialogy. – SYNC Není-li obra televizoru a zvuku ze Soundbaru synchronizován, stiskněte tlačítko (Ovládání zvuku) a vyberte možnost SYNC. Následně pomocí tlačítek Nahoru/ Dolů nastavte zpožďování zvuku v rozmezí 0~300 ms. (Není k dispozici v režimu „USB“ nebo „BT“.)

• Funkce zvuku VOICE ENHANCE, NIGHT MODE a VIRTUAL je možné zapnout a vypnout ON/OFF pomocí tlačítek Nahoru/Dolů. (Funkce VIRTUAL není dostupná v režimech „USB“ a „BT“.)

• Podržením stisknutého tlačítka (Ovládání zvuku) na 5 sekund nastavte zvuk pro jednotlivá frekvenční pásma. Pomocí tlačítek Levý/ Pravý můžete vybrat některou z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz a pomocí tlačítek Nahoru/Dolů u ní nastavit hodnotu -6 až +6. (Zkontrolujte, že režim Zvuk je nastaven na „STANDARD“.)

SOUND MODE WOOFER TONE CONTROL CH LEVEL Bluetooth PAIR Zapněte na zařízení Soundbar režim párování přes Bluetooth. Stiskněte tlačítko PAIR avyčkejte na obrazovku „BT PAIRING“ pro připojení nového zařízení Bluetooth.

Přehrát/ Pozastavit VOL WOOFER SOUNDMODEPAIR Stisknutím tlačítka můžete rovněž přehrávat nebo pozastavit hudbu.CZE - 11

VOL WOOFER SOUNDMODEPAIR Nahoru/Dolů/ Vlevo/Vpravo Stisknutím uvedených míst zvolte možnost Nahoru/Dolů/ Vlevo/Vpravo. Pomocí možností Nahoru/Dolů/Vlevo/Vpravo na tomto tlačítku můžete vybírat a nastavovat funkce.

• Opakování Chcete-li použít funkci opakování v režimu „USB“, stiskněte tlačítko Nahoru.

• Přeskočení skladby Stisknutím tlačítka Vpravo vyberete další hudební soubor. Stisknutím tlačítka Vlevo vyberete předchozí hudební soubor.

• ID SET Podržením stisknutého tlačítka Nahoru po dobu 5 sekund dokončíte ID SET (při připojování bezdrátového subwooferu nebo bezdrátových zadních reproduktorů).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Info Stisknutím tlačítka zobrazíte informace o aktivní funkci nebo dostupném kodeku.

SOUND MODE WOOFER TONE CONTROL CH LEVEL SOUND MODE Stisknutím tlačítka můžete vybrat požadovaný zvukový režim. SURROUND SOUND GAME ADAPTIVE SOUND DTS VIRTUAL:X STANDARD – SURROUND SOUND Poskytuje širší zvukové pole, než je je běžné. – GAME Poskytuje stereoskopický zvuk, abyste se ještě víc ponořili do hry. – ADAPTIVE SOUND Analyzuje obsah v reálném čase a automaticky poskytuje optimální zvukové pole na základně charakteristiky obsahu.

Působivý 3D zvuk z libovolného obsahu. – STANDARD Poskytuje výstup původního zvuku.

• DRC (Dynamic Range Control) Umožňuje použít řízení dynamického rozsahu obsahu Dolby Digital. Když je Soundbar vypnutý, stiskněte a podržte tlačítko SOUND MODE na déle než 5 sekund. Tím zapnete nebo vypnete funkci DRC (Řízení dynamického rozsahu). Když je zapnutá funkce DRC, sníží se hlasitost hlasitého zvuku. (Zvuk může být zkreslený.)

• Bluetooth Power Tato funkce umožňuje automaticky zapnout Soundbar po přijetí žádosti o připojení z dříve připojeného televizoru nebo zařízení Bluetooth. Tato funkce je ve výchozím nastavení zapnutá. – Chcete-li vypnout funkci Bluetooth Power, podržte stisknuté tlačítko SOUND MODE na déle než 5 sekund.CZE - 12

SOUND MODE WOOFER TONE CONTROL CH LEVEL TONE CONTROL Stisknutím tlačítka můžete nastavit úroveň výšek a basů.

• Stisknutím tlačítka vyberte položku TREBLE nebo BASS, a potom upravte hlasitost v rozsahu -6 až +6 pomocí tlačítek Nahoru/Dolů. Po změně úrovně hloubek se adekvátně upraví také úroveň basového reproduktoru. Používání skrytých tlačítek (tlačítka s více funkcemi) Skryté tlačítko Referenční strana Tlačítko dálkového ovladače Funkce WOOFER (Nahoru) Dálkovém ovladači televizoru Zapnuto/Vypnuto (pohotovostní režim) Strana 14 Vlevo Zapnutí/vypnutí automatického připojení televizoru (Připraveno pro BT) Strana 24 Nahoru ID SET Strana 11 (Ovládání zvuku) 7 pásmový EQ Strana 10 SOUND MODE DRC ON/OFF (pohotovostní režim) Strana 11 Bluetooth Power Strana 11CZE - 13 Výstupní specikace pro různé režimy zvukových efektů Efekt Vstup Výstup Pouze se subwooferem Se subwooferem a sadou bezdrátových zadních reproduktorů SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND

• Sadu bezdrátových zadních reproduktorů Samsung lze zakoupit samostatně. Chcete-li si sadu pořídit, obraťte se na prodejce, u kterého jste zakoupili Soundbar.

• Je-li vstupní zdroj ve formátu Dolby Atmos® nastavení pouze se subwooferem poskytne 3.1kanálový zvuk, zatímco nastavení se sadou bezdrátových zadních reproduktorů poskytne 5.1kanálový zvuk.

• Zadní reproduktory nebudou při použití režimu STANDARD poskytovat dvoukanálový zvukový výstup. Aby zadní reproduktory hrály, je nutné změnit režim efektů na SURROUND SOUND.CZE - 14 Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru Hlasitost zařízení Soundbar se nastavuje dálkovým ovladačem televizoru.

• Tuto funkci lze použít pouze s IČ dálkovými ovladači. Dálkové ovladače Bluetooth (dálkové ovladače, které vyžadují párování) nejsou podporovány.

• Chcete-li používat tuto funkci, nastavte reproduktor televizoru na Ext. reproduktor.

• Výrobci podporující tuto funkci: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Vypněte zařízení Soundbar.

2. Na 5 s podržte tlačítko WOOFER .

Každé podržení tlačítka WOOFER na 5 s vede ke změně režimu v uvedeném pořadí: „OFF-TV REMOTE“ (Výchozí režim), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“. Tlačítko dálkového ovladače Displej Stav SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec OFF-TV REMOTE (Výchozí režim) Vypněte dálkový ovladač televizoru. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec SAMSUNG-TV REMOTE Zapněte IČ dálkový ovladač televizoru Samsung. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec ALL-TV REMOTE Zapněte IČ dálkový ovladač televizoru cizího výrobce.CZE - 15

04 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

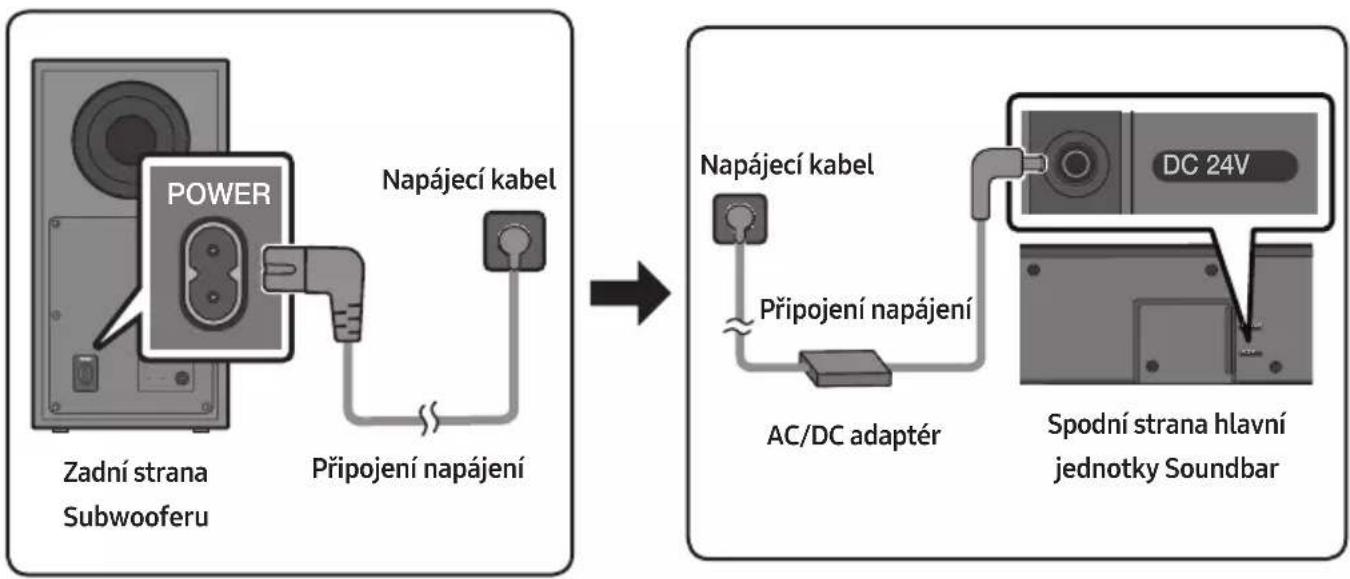

Připojení napájení V pořadí zřejmém z následujícího obrázku postupně zapojte subwoofer a Soundbar do elektrické zásuvky:

• Další informace týkající se napájení a spotřeby energie naleznete na štítku na produktu. (Štítek: Spodní strana hlavní jednotky Soundbar)

1. Připojte napájecí kabel k subwooferu.

2. Připojte napájecí kabel ksíťovému adaptéru. Síťový adaptér (s napájecím kabelem) připojte k

3. Zapojte zařízení Soundbar a subwoofer do napájení.

• Nejprve připojte napájení k subwooferu. Subwoofer se automaticky připojí po zapnutí zařízení Soundbar. POWER Zadní strana SubwooferuNapájecí kabelPřipojení napájení USB (5V 0.5A) DC 24V DC 24V Spodní strana hlavní jednotky SoundbarAC/DC adaptérNapájecí kabelPřipojení napájení
• Zajistěte, aby byl AC/DC adaptér umístěn na stole nebo na podlaze. Pokud AC/DC adaptér umístíte tak, že visí a vstup kabelu AC směřuje nahoru, může do adaptéru vniknout voda nebo jiné cizí látky a způsobit jeho závadu.

• Pokud odpojíte aznovu připojíte napájecí kabel aprodukt je zapnutý, zařízení Soundbar se automaticky zapne.CZE - 16 Ruční připojení subwooferu při selhání automatického připojení Před provedením níže uvedeného postupu ručního připojení:

• Zkontrolujte, zda jsou správně připojeny napájecí kabely zařízení Soundbar a subwooferu.

• Zkontrolujte, zda je zařízení Soundbar zapnuto.

1. Stiskněte a alespoň na 5 sekund podržte tlačítko ID SET na zadní straně subwooferu.

• Červená kontrolka na zadní straně subwooferu zhasne a začne blikat modrá kontrolka. Bliká rychle modře 5 Sec Zadní strana Subwooferu Zadní strana Subwooferu

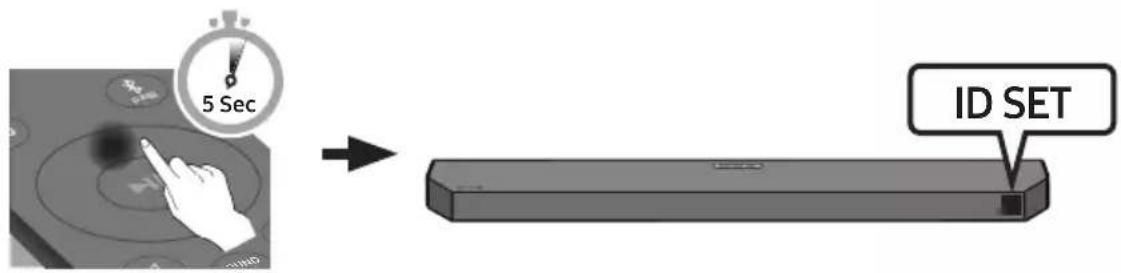

2. Podržte minimálně 5 sekund stisknuté tlačítko Nahoru na dálkovém ovladači.

• Na displeji Soundbaru se krátce zobrazí zpráva ID SET, která poté zmizí.

• Po dokončení ID SET se Soundbar automaticky zapne. SOUNDMODE PAIR5 Sec ID SET

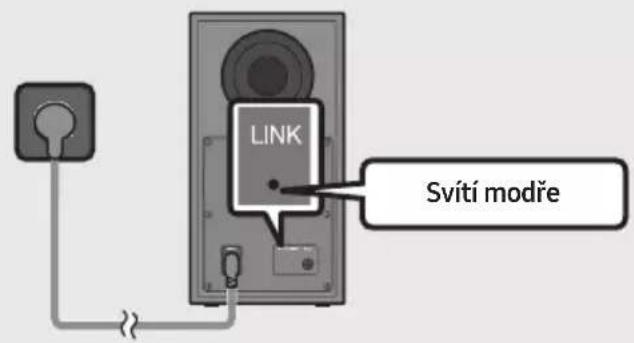

3. Zkontrolujte, zda kontrolka LINK LED svítí nepřerušovaně modře (připojení je dokončeno).

Svítí modře Jakmile je vytvořeno připojení mezi Soundbarem a bezdrátovým subwooferem, přestane kontrolka LINK LED blikat a bude svítit nepřerušovaně modře.CZE - 17 Kontrolky LED na zadní straně subwooferu LED Stav Popis Řešení Modrá Svítí Úspěšně připojeno (normální provoz)

Bliká Obnovení připojení Zkontrolujte, zda je k hlavní jednotce Soundbaru správně zapojen napájecí kabel, nebo přibližně 5 minut vyčkejte. Pokud kontrolka stále bliká, zkuste připojit subwoofer ručně. Pokyny naleznete na straně

Červená Svítí Pohotovostní režim (s vypnutou hlavní jednotkou Soundbar) Zkontrolujte, zda je k hlavní jednotce Soundbar správně zapojen napájecí kabel. Připojení se nezdařilo Připojte se znovu. Pokyny k ručnímu připojení najdete na straně 16. Červená a modrá Bliká Závada Kontaktujte servisní středisko společnosti Samsung (kontaktní údaje najdete v této příručce). POZNÁMKY

• Před přesunem či instalací produktu se ujistěte, že je vypnuto napájení a že je odpojen napájecí kabel.

• Při vypnutí jednotky přejde subwoofer do pohotovostního režimu a dioda LED dioda STANDBY režimu na zadní straně nejprve několikrát modře zabliká a potom začne svítit červeně.

• Pokud v blízkosti zařízení Soundbar používáte zařízení se stejnou frekvencí jako zařízení Soundbar, může vlivem interferencí docházet k rušení zvuku.

• Maximální přenosová vzdálenost bezdrátového signálu hlavní jednotky je přibližně 10 metrů, ale může se lišit v závislosti na prostředí. V případě, že mezi hlavní jednotkou a subwooferem stojí železobetonová nebo kovová stěna, nemusí systém fungovat vůbec, protože bezdrátový signál neprochází kovem.CZE - 18 VÝSTRAHA

• Antény přijímající bezdrátový signál jsou zabudovány do bezdrátového subwooferu. Zabraňte styku jednotek s vodou a vlhkostí.

• Pro dosažení optimálních podmínek pro poslech se ujistěte, že se v okolí bezdrátového subwooferu a bezdrátových zadních reproduktorů (prodávají se samostatně) nenachází žádné překážky. Připojení sady bezdrátových zadních reproduktorů Samsung k zařízení Soundbar Připojte k zařízení Soundbar sadu bezdrátových zadních reproduktorů Samsung (SWA-9200S, prodává se samostatně) a dosáhněte skutečného prostorového zvuku bez nutnosti použití kabelů. Podrobné informace týkající se připojení najdete v návodu pro Sadu bezdrátových zadních reproduktorů Samsung.CZE - 19

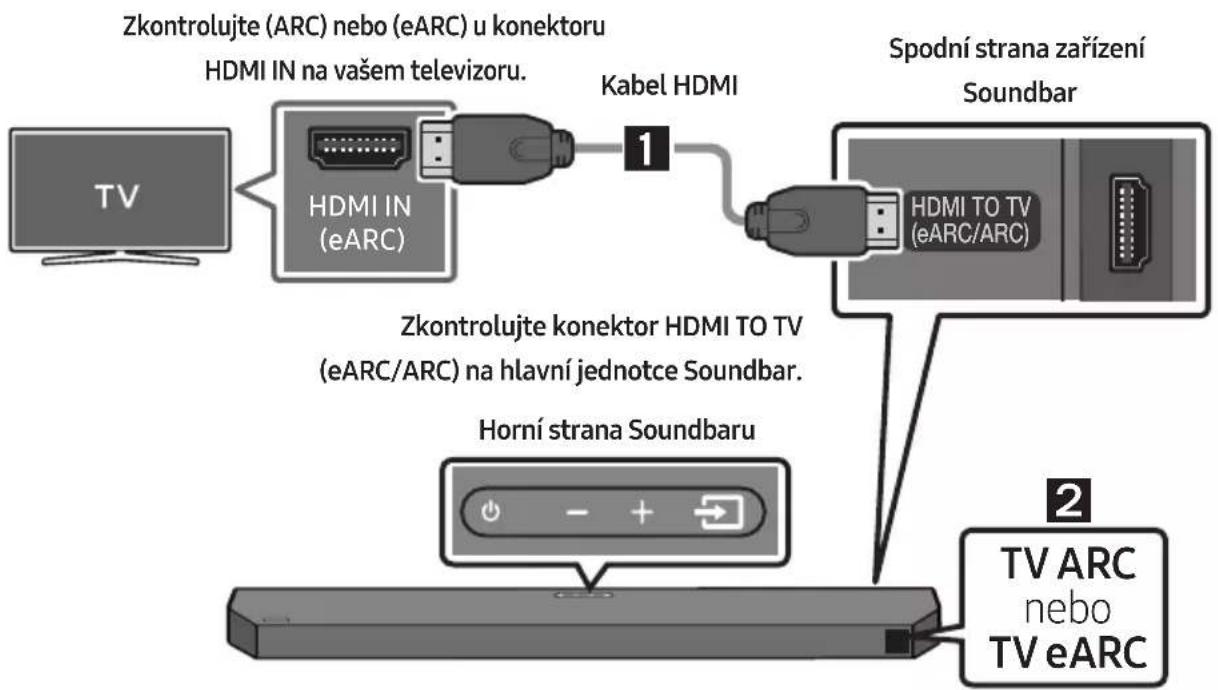

Metoda 1. Připojení pomocí HDMI Připojení televizoru, který podporuje HDMI ARC/eARC (Audio Return Channel/ Enhanced Audio Return Channel) VÝSTRAHA

• Pokud je zapojený kabel HDMI ioptický kabel, nejdříve je přijat signál zkabelu HDMI.

• Chcete-li připojit kabel HDMI mezi televizor azařízení Soundbar, nezapomeňte zapojit koncovky soznačením ARC nebo eARC. Jinak může dojít kporuše zvukového výstupu televizoru.
• Doporučujeme použít kabel High-Speed HDMI Cable with Ethernet.

• Když připojujete televizor, který podporuje funkci eARC, na displeji se zobrazí text „TV eARC“ a zazní zvuk. • Dolby Atmos® je funkcí ARC/eARC podporován.Zkontrolujte (ARC) nebo (eARC) u konektoru HDMI IN na vašem televizoru.HDMI IN(eARC)HDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) Kabel HDMISpodní strana zařízení Soundbar Zkontrolujte konektor HDMI TO TV (eARC/ARC) na hlavní jednotce Soundbar.Horní strana Soundbaru TV ARC nebo TV eARC

1. Zapněte zařízení Soundbar a televizor a podle obrázku připojte kabel HDMI.2. Na displeji hlavní jednotky Soundbar se zobrazí „TV ARC“ nebo „TV eARC“ a zařízení Soundbar začne přehrávat zvuk z televizoru.

• Je-li v televizoru zapnuta funkce eARC, zobrazí se „TV eARC“.CZE - 20

• Chcete-li použít připojení pomocí eARC, musí být funkce eARC zapnutá v menu televizoru. Podrobnosti týkající se nastavení najdete v návodu k použití televizoru. (např. Samsung TV : Domů ( ) → Menu → Nastavení ( ) → Všechna nastavení ( ) → Zvuk → Nastavení pro pokročilé → Režim HDMI-eARC (Autom.))

• Pokud není slyšet zvuk televizoru, přepněte stisknutím tlačítka (Zdroj) na dálkovém ovladači nebo na horní straně Soundbaru do režimu „D.IN“. Na obrazovce se postupně objeví „D.IN“ a „TV ARC“ nebo „TV eARC“ a zařízení Soundbar začne přehrávat zvuk z televizoru.

• Pokud se na displeji hlavní jednotky Soundbaru nezobrazí „TV ARC“ nebo „TV eARC“

• Pomocí tlačítek hlasitosti na dálkovém ovladači televizoru můžete měnit úroveň hlasitosti zařízení Soundbar. POZNÁMKY

• Pokud kzařízení Soundbar připojíte kabelem HDMI televizor, který podporuje HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel), můžete přenášet digitální obraz azvuk bez připojení samostatného optického kabelu.

• Doporučujeme použít pokud možno kabel HDMI bez jádra. Pokud používáte kabel HDMI s jádrem, použijte kabel s průměrem menším než 14 mm.

• Tato funkce není k dispozici, pokud kabel HDMI nepodporuje funkci ARC nebo eARC.

• Šířka pásma funkcí ARC a eARC se liší. eARC představuje zdokonalenou verzi zpětného zvukového kanálu, která má výrazně větší šířku pásma než ARC. Větší šířka pásma zvyšuje množství přenesených dat. Takže pomocí kanálu eARC si můžete vychutnat zvuk prostřednictvím formátů jako je Dolby Atmos®.

• Pokud jsou vysílané signály Dolby Digital a „formát výstupu digitálního zvuku“ je na vašem televizoru nastaven na PCM, doporučujeme změnit toto nastavení na Dolby Digital. Změnou tohoto nastavení dosáhnete lepší kvality zvuku. (Nabídka televizoru může v závislosti na výrobci obsahovat jiná označení pro Dolby Digital a PCM.)CZE - 21 Metoda 2. Připojení pomocí optického kabelu Kontrolní opatření před připojením

• Pokud je zapojený kabel HDMI ioptický kabel, nejdříve je přijat signál zkabelu HDMI.

• Pokud použijete optický kabel akoncovky jsou zakryté, nezapomeňte kryty sejmout. OPTICAL OUTDIGITAL AUDIO IN (OPTICAL)Spodní strana zařízení Soundbar Optický kabel (není součástí balení) D.IN

Horní strana Soundbaru

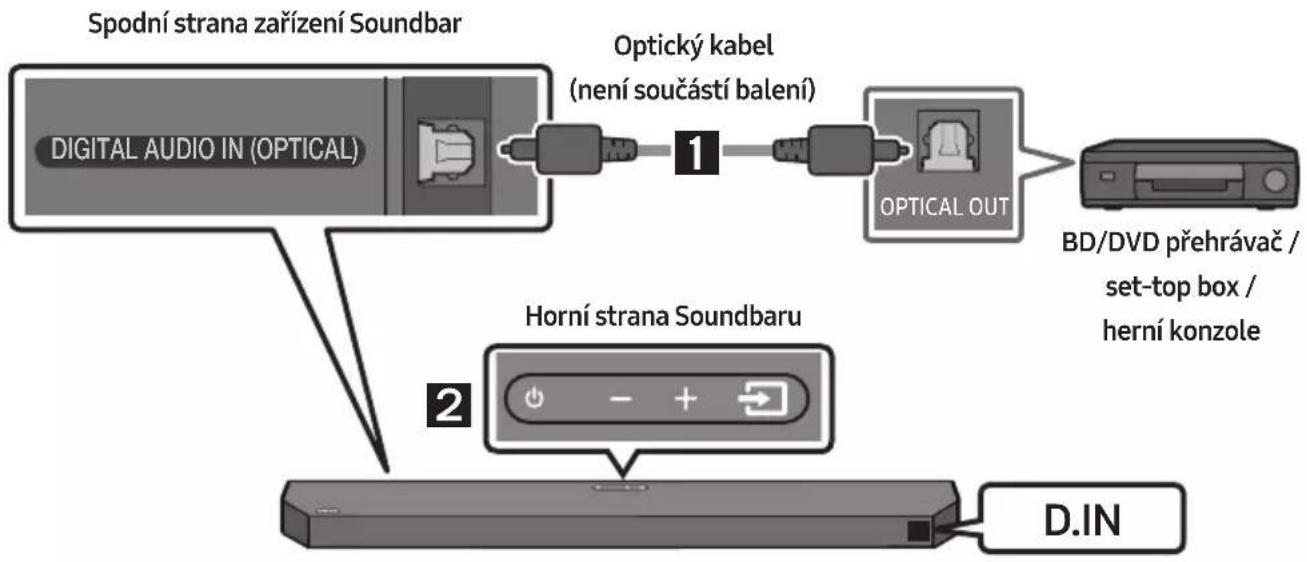

1. Pomocí digitálního optického kabelu (není součástí balení) propojte konektor DIGITAL AUDIO IN

(OPTICAL) na zařízení Soundbar s konektorem OPTICAL OUT na televizoru.

2. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „D.IN“.

3. Zvuk televizoru vychází ze zařízení Soundbar.CZE - 22

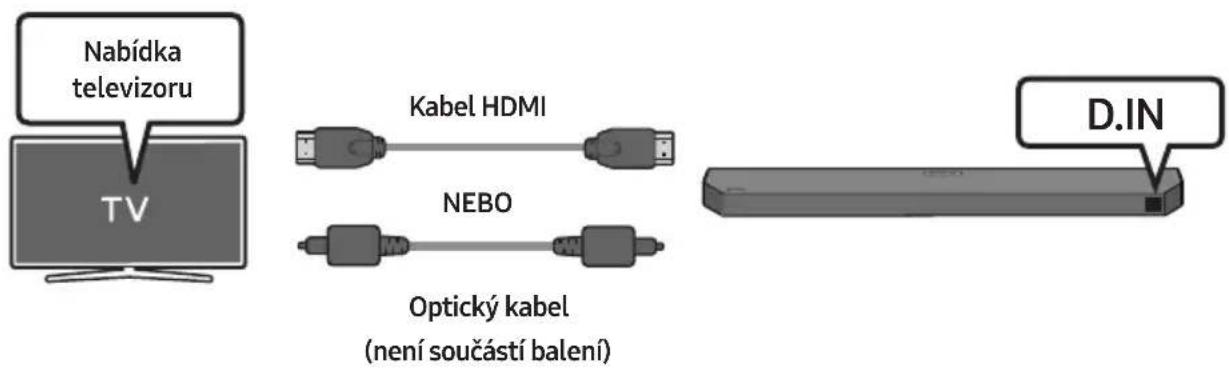

Používání funkce Q-Symphony Při používání funkce Q-Symphony se Soundbar synchronizuje s televizorem Samsung za účelem zvukového výstupu prostřednictvím dvou zařízení a vytvoření optimálního prostorového efektu. Pokud je Soundbar připojen, zobrazí se vmenu televizoru Zvukový výstup položka „TV+Soundbar“. Vyberte příslušnou nabídku. Nabídka televizoru NEBO Optický kabel (není součástí balení) Kabel HDMI D.IN

• Příklad nabídky televizoru: TV + [AV] Soundbar Název řady (HDMI) POZNÁMKY

• Funguje na základě kodeku podporovaného televizorem.

• Tato funkce je podporována jen tehdy, pokud je připojen kabel HDMI nebo optický kabel (není součástí balení).

• Zobrazená zpráva se může vzávislosti na modelu televizoru lišit.

• Tato funkce je k dispozici v některých televizorech Samsung a některých modelech zařízení Soundbar.CZE - 23 Metoda 3. Připojení přes Bluetooth Pokud k zařízení Soundbar připojíte přes Bluetooth televizor, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

• Současně lze připojit pouze jeden televizor. SOUND MODE PAIR NEBO BT PAIRING První připojení

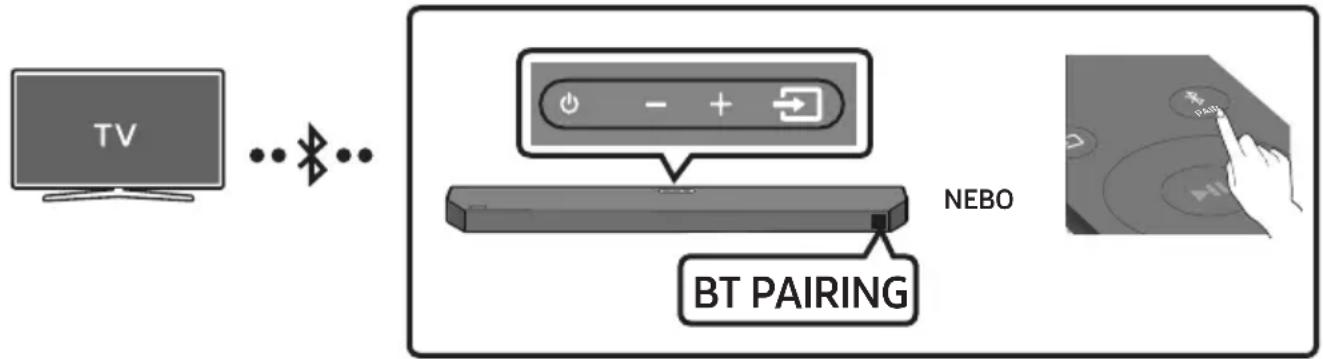

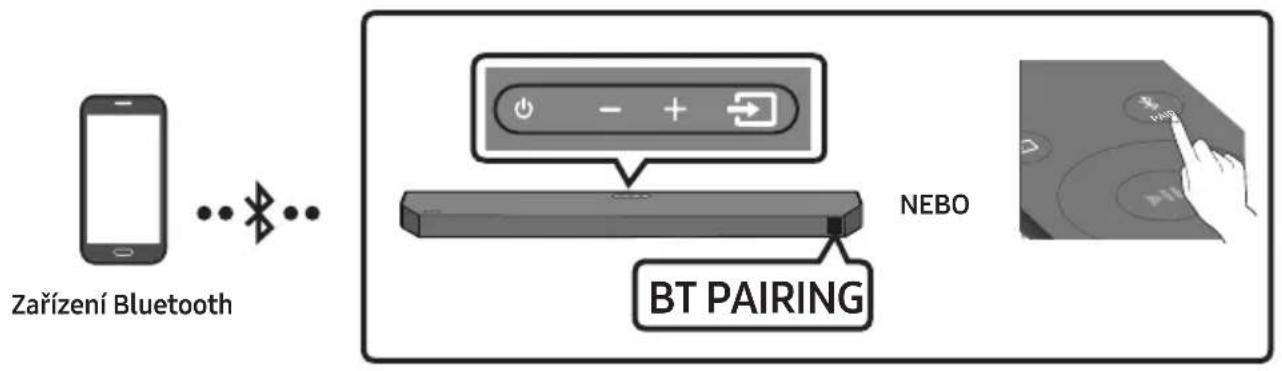

1. Stisknutím tlačítka PAIR na dálkovém ovladači přejděte do režimu „BT PAIRING“.

(NEBO) a. Stiskněte tlačítko (Zdroj) na horním panelu a poté vyberte „BT“. „BT“ se za několik sekund změní na „BT PAIRING“ nebo se změní na „BT READY“, pokud je k dispozici záznam připojení. b. Jakmile se objeví „BT READY“, podržte 5 sekund stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, dokud se nezobrazí „BT PAIRING“.

2. Na televizoru zvolte režim Bluetooth (další informace najdete v příručce k televizoru).

3. Na obrazovce televizoru vyberte ze seznamu možnost „Soundbar Q6C-Series(Bluetooth)“.

V seznamu zařízení Bluetooth na obrazovce televizoru je dostupné zařízení Soundbar označeno zprávou „Need Pairing“ nebo „Paired“. Chcete-li zařízení Soundbar připojit, vyberte tuto zprávu a vytvořte připojení.

• Po připojení televizoru se na předním displeji zařízení Soundbar zobrazí [Název televizoru] → „BT“.

4. Nyní uslyšíte ze zařízení Soundbar zvuk televizoru.

• Po prvním připojení Soundbaru k vašemu televizoru použijte k dalšímu připojení režim „BT READY“. Pokud se připojení zařízení nezdaří

• Pokud se v seznamu objeví dříve připojené zařízení Soundbar (např. „Soundbar Q6C- Series(Bluetooth)“), odstraňte je.

• Poté opakujte kroky 1 až 3.CZE - 24 Odpojení zařízení Soundbar od televizoru Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

• Vzhledem k tomu, že televizor musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (požadovaný čas se může lišit v závislosti na modelu televizoru).

• Chcete-li zrušit automatické připojení přes Bluetooth mezi Soundbarem a televizorem, stiskněte na dálkovém ovladači na 5 sekund tlačítko Vlevo , když je Soundbar ve stavu „ BT READY “. (Přepnutí mezi Zapnuto → Vypnuto) Jaký je rozdíl mezi BT READY a BT PAIRING?

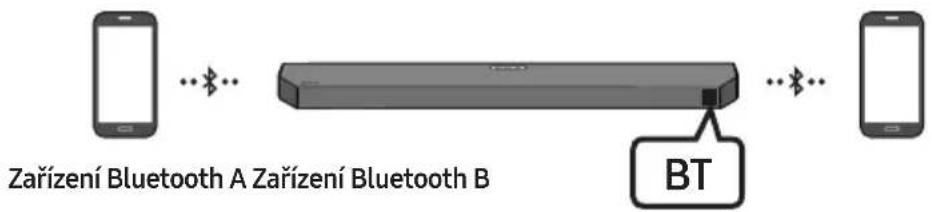

• BT READY : Vtomto režimu můžete znovu připojit televizor nebo mobilní zařízení, které jste připojili dříve.

• BT PAIRING : V tomto režimu můžete k Soundbaru připojit nové zařízení. (Na dálkovém ovladači stiskněte tlačítko PAIR nebo alespoň 5 sekund podržte stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, který je v režimu „BT“.) Poznámky kpřipojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1m, ke kterému se chcete připojit přes Bluetooth.

• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.

• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 m, dojde ke ztrátě připojení.

• Zařízení Soundbar se po 18 minutách ve stavu Ready automaticky vypne.

• Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech: – V okolí zařízení Soundbar je silné elektrické pole. – Pokud je se zařízením Soundbar spárováno více zařízení Bluetooth současně. – Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.CZE - 25

06 PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ

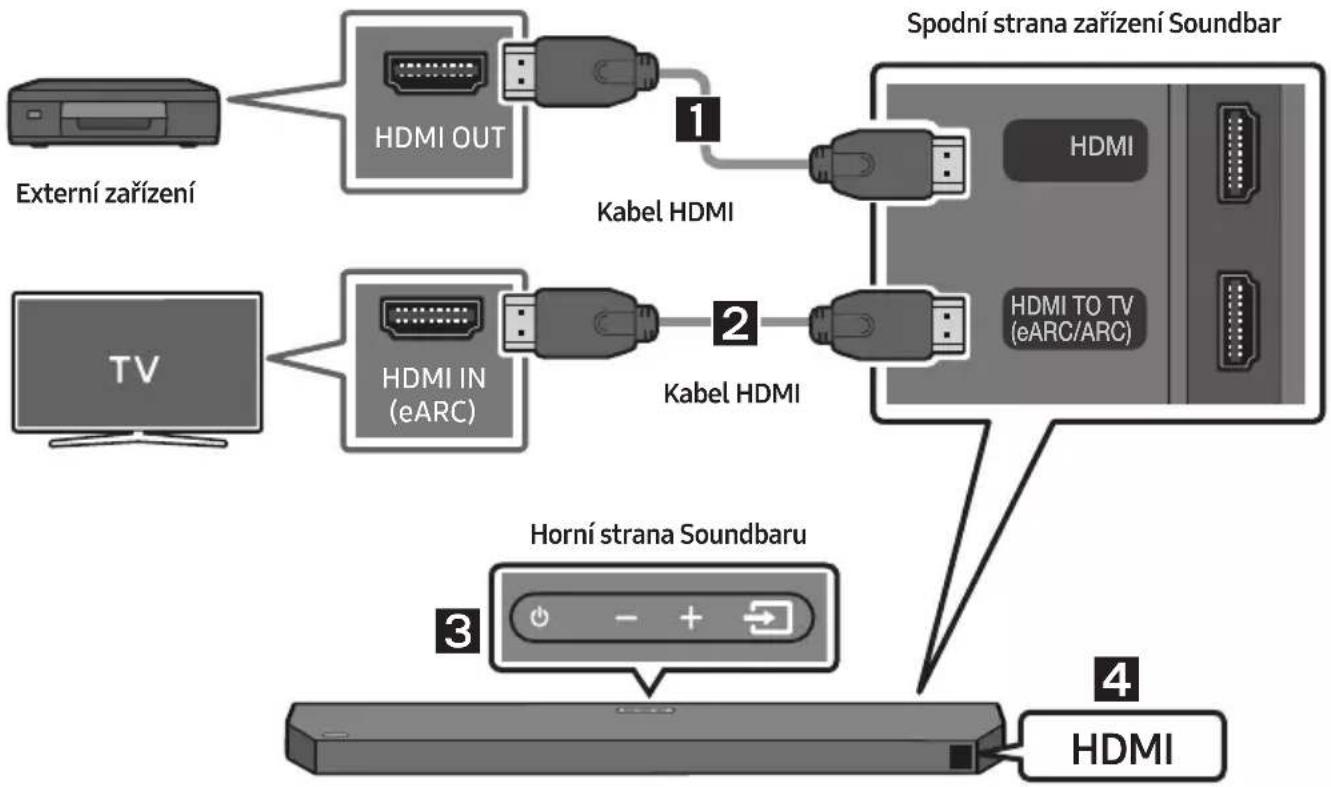

Metoda 1. Připojení pomocí kabelu HDMI (pomocí kterého lze dekódovat apřehrávat Dolby Atmos®) Kontrolní opatření před připojením

• Pokud možnosti výstupu zvuku zahrnují možnost sekundárního zvuku, ujistěte se, že je tato možnost vypnutá. • Ujistěte se, že obsah podporuje technologii Dolby Atmos®.HDMI OUTHDMI IN(eARC) HDMI HDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) Kabel HDMIKabel HDMISpodní strana zařízení Soundbar

HDMI Horní strana Soundbaru

1. Pomocí kabelu HDMI propojte port HDMI na spodní straně zařízení Soundbar s portem HDMI OUT

na digitálním zařízení.

2. Pomocí kabelu HDMI propojte port HDMI TO TV (eARC/ARC) na spodní straně zařízení Soundbar s

portem HDMI IN (eARC) na televizoru.

3. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „HDMI“.

4. Na displeji zařízení Soundbar se zobrazí Režim „HDMI“ a zařízení začne přehrávat zvuk.CZE - 26

POZNÁMKY Pokud používáte Dolby Atmos® “13 DOLBY ATMOS Kongurace technologie Dolby Atmos® na přehrávači BD a dalších zařízeních.

Specikace podporovaných signálů UHD (3840 x 2160p) Frekvence snímků (fps; snímky/s)Barevná hloubka RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0

Metoda 2. Připojení pomocí optického kabelu OPTICAL OUT HDMI TO TV(ARC) DIGITAL AUDIO IN (OPTICAL)Optický kabel (není součástí balení)Spodní strana zařízení Soundbar BD/DVD přehrávač / set-top box / herní konzole

Prostřednictvím zařízení Soundbar můžete přehrávat hudební soubory uložené na jednotce USB. Konektor USB HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24VUSB (5V 0.5A) USB

1. Jednotku USB připojte do portu USB na spodní straně produktu.

2. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „USB“.

3. Na displeji se zobrazí „USB“.

4. Nyní můžete přehrávat hudební soubory uložené na jednotce USB prostřednictvím zařízení

• Soundbar se automaticky vypne (Auto Power Down), když po dobu delší než 18 minut nepřijme žádný zvukový signál z jednotky USB, nebo nebude jednotka USB připojená. Kompatibilní formáty Přípona Kodek Vzorkovací frekvence Datový tok *.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz 32–320 kb/s MPEG1 Layer3 32 kHz ~ 48 kHz 32–320 kb/s MPEG2 Layer3 16 kHz ~ 24 kHz 8–160 kb/s MPEG2.5 Layer3 8 kHz ~ 12 kHz 8–160 kb/s *.wma WMA7/8/9 (pouze Audio) 32 kHz ~ 48 kHz 32–320 kb/s *.ogg Vorbis 32 kHz ~ 48 kHz 45–500 kb/s *.aac *.m4a *.mp4 AAC-LC (MPEG2/MPEG4 pouze Audio) 32 kHz ~ 48 kHz 32–320 kb/s *.wav LPCM 32 kHz ~ 192 kHz 1024–9216 kb/s *.ac FLAC 32 kHz ~ 192 kHz 162–8100 kb/s *.aiff AIFF 32 kHz ~ 192 kHz 1024–9216 kb/s

• Je-li na jednotce USB uloženo příliš mnoho složek (asi 200) a souborů (asi 2000), může zařízení Soundbar chvíli trvat, než soubory otevře a přehraje.

• Podporovaný systém souborů jednotky USB: FAT16, FAT32, NTFSCZE - 28

08 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

Připojení přes Bluetooth Pokud k zařízení Soundbar připojíte přes Bluetooth mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

• Pokud se připojíte ke spárovanému zařízení Bluetooth azařízení Soundbar je vypnuté, zařízení Soundbar se automaticky zapne.

• Připojení je omezeno na jeden televizor nebo dvě zařízení Bluetooth současně. SOUND MODE PAIR NEBO BT PAIRING Zařízení Bluetooth První připojení

• Při připojování knovému zařízení Bluetooth zkontrolujte, že je zařízení vdosahu 1m.

1. Stisknutím tlačítka PAIR na dálkovém ovladači přejděte do režimu „BT PAIRING“.

(NEBO) a. Stiskněte tlačítko (Zdroj) na horním panelu a poté vyberte „BT“. „BT“ se za několik sekund změní na „BT PAIRING“ nebo se změní na „BT READY“, pokud je k dispozici záznam připojení. b. Jakmile se objeví „BT READY“, podržte 5 sekund stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, dokud se nezobrazí „BT PAIRING“.

2. Vyberte ze seznamu možnost „[AV]Samsung Soundbar Q6C-Series“.

• Jakmile se zařízení Soundbar připojí kmobilnímu zařízení, zobrazí se na předním displeji [Název mobilního zařízení] → „BT“.

3. Nyní můžete prostřednictvím zařízení Soundbar přehrávat hudební soubory ze zařízení

připojeného přes Bluetooth.

• Po prvním připojení Soundbaru k vašemu mobilní zařízení použijte k dalšímu připojení režim

Pokud se připojení zařízení nezdaří

• Pokud je na seznamu reproduktorů mobilního zařízení uvedeno stávající zařízení Soundbar (např. „[AV]Samsung Soundbar Q6C-Series“), odstraňte jej.

• Poté opakujte kroky 1 a 2. Jaký je rozdíl mezi BT READY a BT PAIRING?

• BT READY : Vtomto režimu můžete znovu připojit televizor nebo mobilní zařízení, které jste připojili dříve.

• BT PAIRING : V tomto režimu můžete k Soundbaru připojit nové zařízení. (Na dálkovém ovladači stiskněte tlačítko PAIR nebo alespoň 5 sekund podržte stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, který je v režimu „BT“.) Poznámky kpřipojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1m, ke kterému se chcete připojit přes Bluetooth.

• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.

• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 metrů, dojde ke ztrátě připojení.

• Zařízení Soundbar se po 18 minutách ve stavu Ready automaticky vypne.

• Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech: – V okolí zařízení Soundbar je silné elektrické pole. – Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth. – Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.

• Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz).

• Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV).

• Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar.

• Po spárování bezdrátového reproduktoru k zařízení Bluetooth vyberte mezi skenovanými zařízeními „[AV]Samsung Soundbar Q6C-Series“. Režim bezdrátového reproduktoru se změní automaticky na „BT“. – K dispozici, pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.)

• Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth, pouze pokud přístroj Soundbar zobrazuje zprávu „BT READY“.

• Při propojování zařízení Soundbar se zařízením Bluetooth dejte zařízení co nejblíž ksobě.

• Čím bude zařízení Soundbar od zařízení Bluetooth dále, tím horší bude kvalita zvuku. Připojení Bluetooth se může přerušit, pokud budou zařízení mimo efektivní dosah.

• Připojení Bluetooth nemusí vmístech shorším příjmem fungovat správně.CZE - 30

• Ze zařízení Bluetooth může vycházet šum nebo nemusí fungovat správně, pokud nastanou tyto podmínky: – Pokud je tělo v kontaktu s vysílačem a přijímačem na zařízení Bluetooth nebo Soundbar. – V rozích nebo v místech, kde se vyskytují překážky, například stěna nebo příčka, a může zde docházet k elektrickým změnám. – Při vystavení rádiovému rušení jinými výrobky pracujícími ve stejných frekvenčních pásmech, jako jsou například lékařské přístroje, mikrovlnné trouby a bezdrátová zařízení LAN. – I překážky, jako jsou například dveře a stěny, mohou mít vliv na kvalitu zvuku, byť jsou zařízení v efektivním dosahu.

• Zařízení Soundbar nelze spárovat s dalšími zařízeními Bluetooth, pokud aktuálně využívá možnost Bluetooth.

• Toto bezdrátové zařízení může při provozu způsobit elektrické rušení. Zapnutí Bluetooth Power (SOUND MODE) Pokud se dříve spárované Bluetooth zařízení pokouší spárovat se zařízením Soundbar, když je zapnutá funkce Zapnutí Bluetooth Power a zařízení Soundbar je vypnuté, zařízení Soundbar se automaticky zapne.

1. Zapněte Soundbar a na dálkovém ovladači podržte déle než 5 sekund stisknuté tlačítko SOUND

2. Na displeji zařízení Soundbar se zobrazí zpráva „ON-BLUETOOTH POWER“.

Odpojení zařízení Bluetooth od zařízení Soundbar Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

• Přístroj Soundbar se odpojí.

• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“. Odpojení jednotky Soundbar od zařízení Bluetooth Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

• Vzhledem k tomu, že zařízení Bluetooth musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (doba potřebná k odpojení se může lišit v závislosti na zařízení Bluetooth).

• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí

„BT DISCONNECTED“.CZE - 31

Více připojení přes Bluetooth Soundbar lze připojit ke 2 zařízením Bluetooth současně. Zařízení Bluetooth A Zařízení Bluetooth B

1. Připojte Soundbar k maximálně dvěma zařízením Bluetooth. (Pokyny naleznete na straně 28)

2. Jsou-li připojena dvě zařízení Bluetooth, můžete z jednoho z nich přehrávat hudbu.

3. Pokud začnete přehrávat hudbu ze zařízení Bluetooth „B“, když se přehrává hudba ze zařízení „A“,

začne se přehrávat hudba za zařízení „B“ a automaticky se zastaví nebo pozastaví přehrávání v zařízení „A“.

4. Ve verzích před AVRCP V1.4 může být doba přepínání zařízení přehrávajícího hudbu zpožděna.

• V některých zařízeních lze zařízení přepnout oznámením nebo upozorněním.

• Některá zařízení nepodporují vícenásobné připojení Bluetooth.

• Když se žádné zařízení nespáruje do 3 minut, režim „BT PAIRING“ se zastaví.

• Přepnutí zařízení může v některých aplikacích trvat přibližně 7 sekund.

• Pokud se pokusíte připojit třetí zařízení Bluetooth, zařízení A nebo B se odpojí. (Zařízení, které momentálně nehraje, bude odpojeno.)

• Lze připojit pouze jeden televizor Samsung TV nebo 2 zařízení Bluetooth současně.

• Soundbar bude odpojen od zařízení Bluetooth, jakmile obdrží požadavek na připojení z televizoru Samsung.CZE - 32 Používání Tap Sound Přiložte mobilní zařízení kzařízení Soundbar apřehrávejte přes něj zvuk z mobilního zařízení.

• Tato funkce nemusí být podporována u všech mobilních zařízení.

• Tato funkce je kompatibilní pouze s mobilními zařízeními Samsung se systémem Android 8.1 a novějším. Mobilní zařízení Aplikace SmartThings Horní strana Soundbaru TAP

1. Zapněte na mobilním zařízení funkci Tap Sound.

• Postup pro zapnutí této funkce naleznete dále v části „Aktivace funkce Tap Sound“.

2. Přiložte mobilní zařízení k zařízení Soundbar. Zobrazí se okno a v něm vyberte možnost „Start“.

Mobilní zařízení se propojí se zařízením Soundbar prostřednictvím Bluetooth.

3. Přehrajte zvuk z mobilního zařízení zařízením Soundbar.

• Tato funkce propojí mobilní zařízení se zařízením Soundbar technologií Bluetooth na základě zjištěných vibrací při kontaktu mobilního zařízení se zařízením Soundbar.

• Mobilní zařízení nepřikládejte na ostré hrany zařízení Soundbar. Soundbar či mobilní zařízení by se mohly poškrábat či poničit.

• Doporučujeme mít mobilní zařízení v obalu. Šetrně přiložte na širokou oblast v horní části zařízení Soundbar a nepoužívejte při tom nadměrnou sílu.

• Používání této funkce vyžaduje aktualizaci aplikace SmartThings na nejnovější verzi. Podpora této funkce závisí na verzi aplikace. Aktivace funkce Tap Sound Přes aplikaci SmartThings zapněte funkci Tap View, Tap Sound.

1. Na mobilním zařízení spusťte aplikaci SmartThings.

2. V aplikaci SmartThings na mobilním zařízení se zobrazí okno a v něm vyberte ( → ).

3. Nastavením hodnoty zap. u „Tap View, Tap Sound“ nastavíte spuštění funkce po přiblížení

mobilního zařízení k zařízení Soundbar. POZNÁMKY

• Pokud se mobilní zařízení nachází v úsporném režimu, funkce Tap Sound nebude fungovat.

• Funkce Tap Sound nemusí fungovat, pokud se v blízkosti zařízení Soundbar vyskytují zařízení, která mohou způsobovat rádiové rušení. Jedná se například o elektrická zařízení. Zařízení potenciálně způsobující rádiové rušení by se měla nacházet v dostatečné vzdálenosti od zařízení Soundbar.CZE - 33 09 INSTALACE SADY

Bezpečnostní opatření při montáži

• Montáž provádějte pouze na svislou stěnu.

• Zařízení neinstalujte v místě s vysokou teplotou a vlhkostí.

• Zkontrolujte, zda je zeď dostatečně silná, aby výrobek unesla. Pokud ne, zeď vyztužte nebo zvolte pro montáž jiné místo.

• Je třeba zakoupit a používat upevňovací šrouby nebo kotvy, které se hodí pro typ vaší zdi (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek.

• Upevňovací šrouby do zdi je třeba zakoupit podle typu a tloušťky zdi, na kterou chcete zařízení Soundbar namontovat. – Průměr: M5 – Délka: doporučená délka alespoň 35 mm

• Před montáží zařízení Soundbar na zeď připojte kabely z jednotky do externích zařízení.

• Ujistěte se, zda je jednotka vypnutá apřed instalací ji odpojte od zdroje napájení. Jinak by mohlo dojít kúrazu elektrickým proudem. Součásti pro upevnění na stěnu Šablona pro upevnění na stěnu x 2 (M4 x L10) x 2 Držák šroubu Šroub x 2 Držák pro upevnění na stěnu

1. Přiložte na plochu stěny Šablona pro

• Šablona pro upevnění na stěnu musí být umístěna vodorovně.

• Je-li televizor zavěšen na stěně, musí být zařízení Soundbar namontováno alespoň 5 cm pod ním. 5 cm a víceCZE - 34

2. Vyrovnejte Osu šablony pro upevnění na

stěnu se středem televizoru (pokud montujete Soundbar pod televizor) a lepicí páskou přilepte na zeď Šablona pro upevnění na stěnu.

• Pokud zařízení nemontujete pod televizor, umístěte Osa do středu montážní oblasti. Osa

3. Do středu otvorů A-TYPE na obou stranách

šablony udělejte špičkou pera nebo ořezané tužky značky pro otvory pro nosné šrouby a potom Šablona pro upevnění na stěnu sundejte.

4. V místě každé značky vyvrtejte do stěny

vrtákem vhodné velikosti otvor.

• Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy. Používáte-li kotvy, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.

5. Každým Držák šroubu prostrčte šroub a

jednotlivé šrouby pevně zašroubujte do otvorů pro nosné šrouby. (Není Součástí Balení) Stěna

6. Pomocí 2 Šroubů namontujte na spodní část

Soundbaru ve správném směru 2 Nástěnné držáky. USB (5V 0.5A) DC 24V

• Během montáže se ujistěte, že jsou za zadní částí zařízení Soundbar umístěna závěsná součást Nástěnných držáků. Zadní strana zařízení Soundbar Pravý okraj zařízení SoundbarCZE - 35

7. Montáž zařízení Soundbar proveďte tak, že

zavěsíte přiložené Nástěnných držáků na Držáky šroubů na stěně. Stěna

8. Zasuňte Soundbar podle následujícího

obrázku tak, aby Nástěnné držáky držely pevně na Šroubech.

• Širší (spodní) části Nástěnné držáky nasaďte na Šroubech a poté posuňte Nástěnné držáky dolů tak, aby zůstaly pevně viset na Šroubech. 10 INSTALACE ZAŘÍZENÍ

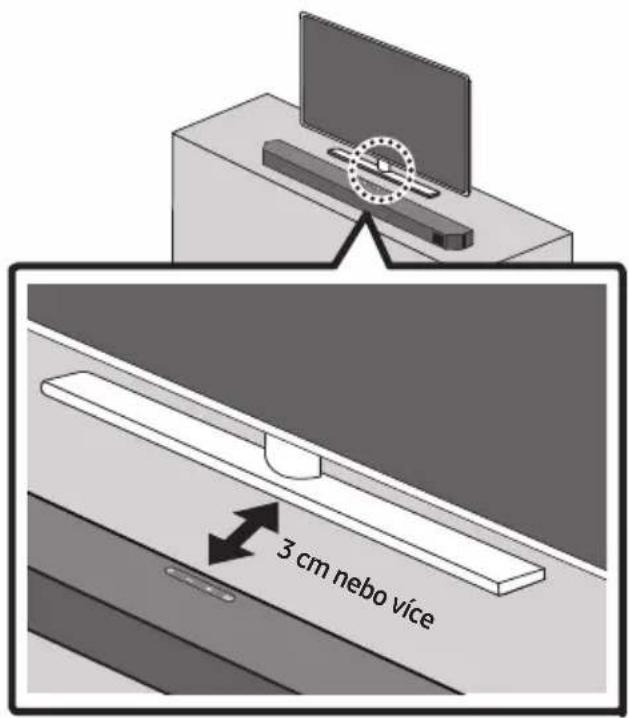

TELEVIZOREM Umístěte Soundbar na stojan televizoru. 3 cm nebo více Podle obrázku vyrovnejte střed televizoru se středem Soundbaru a opatrně vložte Soundbar do stojanu televizoru. Pro dosažení optimální kvality zvuku umístěte Soundbar nejméně 3 cm od přední strany televizoru. POZNÁMKY

• Soundbar musí být umístěn na rovném a pevném povrchu.

• Nedostatečný odstup od televizoru může vést kproblémům sakustikou.CZE - 36 11 AKTUALIZACE SOFTWARU Společnost Samsung může v budoucnu vydat aktualizace rmwaru pro zařízení Soundbar. Konektor USB HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24VUSB (5V 0.5A) Pokud je nabídnuta aktualizace, můžete rmware aktualizovat zapojením jednotky USB suloženou aktualizací softwaru do portu USB na zařízení Soundbar. Aktualizace pomocí USB Po dokončení aktualizace budou zachována všechna přizpůsobená uživatelská nastavení.

1. Zapojte jednotku USB do portu USB v

počítači. Důležité: Zkontrolujte, zda na jednotce USB nejsou uloženy žádné hudební soubory. V takovém případě může aktualizace rmwaru skončit chybou.

2. Přejděte na webovou stránku společnosti

Samsung (www.samsung.com) → vmenu zákaznické podpory vyhledejte příslušný název modelu.

• Podrobnosti o aktualizaci naleznete vnávodu k upgradu.

3. Stáhněte si soubor upgradu (typ USB).

4. Rozbalte stažený soubor s upgradem a

zkopírujte soubor *.bin do kořenového adresáře jednotky USB.

5. Zařízení Soundbar vypněte a do portu USB

na zařízení Soundbar zapojte jednotku USB s aktualizací rmwaru.

6. Zapněte Soundbar a stisknutím tlačítka

(Zdroj) vyberte zdroj USB. Zobrazí se text „UPGR“, Tato akce může trvat až 3 minuty. UPGR

• Průběh aktualizace rmwaru se zobrazuje v sekvenci UPGR -> B -- -> DONE -> BYE. V závislosti na typu aktualizovaného rmwaru se může zobrazit písmeno B nebo H. POZNÁMKY

• Po dokončení aktualizace se Soundbar automaticky restartuje.

• Tento produkt je vybaven funkcí DUAL BOOT. Nedojde-li kaktualizaci rmwaru, je možné rmware zaktualizovat znovu.

• Během aktualizace produkt nevypínejte ani nevyjímejte paměťové zařízení USB.

• Pokud se aktualizace nespustí, připojte znovu napájecí kabel zařízení Soundbar.

• Pokud je nainstalována nejnovější verze, žádná aktualizace neproběhne.

• Podpora aktualizace se odvíjí od typu USB.

• Pokud se po aktualizaci automaticky neobnoví připojení k subwooferu, přečtěte si pokyny na straně 16.

• Pokud se aktualizace softwaru nezdaří, zkontrolujte, zda jednotka USB není vadná.

• Uživatelé Mac OS musí použít jako formát

USB MS-DOS (FAT).CZE - 37

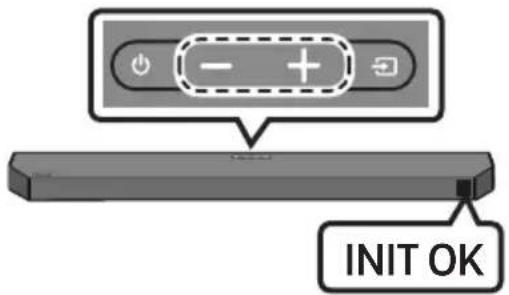

Obnovení INIT OK Horní strana zařízení Soundbar Zapněte zařízení Soundbar apřímo na jednotce stiskněte alespoň na 5sekund současně tlačítka (Hlasitost). Na displeji se zobrazí text „INIT OK“ adojde kresetování zařízení Soundbar. VÝSTRAHA

• Obnoví se výchozí hodnoty všech nastavení zařízení Soundbar. Tuto akci provádějte pouze tehdy, když je zařízení potřeba resetovat.CZE - 38

Dříve, než se obrátíte na servis, zkontrolujte níže uvedené. Soundbar se nezapne. ; Zkontrolujte, zda je napájecí kabel zařízení Soundbar správně zapojen do zásuvky. Soundbar nepracuje správně. ; Po vytažení napájecí kabel znovu zapojte. ; Odpojte napájecí kabel z externího zařízení, znovu ho zapojte a opakujte akci. ; Pokud není kdispozici žádný signál, zařízení Soundbar se po určité době automaticky vypne. Zapněte napájení. (Viz strana 7.) Pokud dálkový ovladač nefunguje. ; Namiřte dálkový ovladač přímo na Soundbar. ; Vyměňte baterie za nové. Ze zařízení Soundbar nevychází žádný zvuk. ; Hlasitost zařízení Soundbar je příliš nízká nebo je zařízení ztlumené. Hlasitost upravte. ; Pokud je připojené externí zařízení (STB, zařízení Bluetooth, mobilní zařízení atd.), upravte hlasitost externího zařízení. ; Vpřípadě zvukového výstupu televizoru zvolte možnost Soundbar. (Samsung TV: Domů ( ) → Menu → Nastavení ( ) → Všechna nastavení ( ) → Zvuk → Zvukový výstup → Vyberte Soundbar) ; Propojovací kabely vedoucí kzařízení Soundbar mohou být uvolněné. Odpojte kabel a zase jej připojte. ; Úplně odpojte napájecí kabel, znovu jej připojte a zapněte napájení. ; Inicializujte produkt a zkuste to znovu. (Viz strana 37.) Ze subwooferu nevychází žádný zvuk. ; Zkontrolujte, zda kontrolka LED na zadní straně subwooferu svítí modře. Pokud kontrolka bliká modře nebo zčervená, znovu připojte zařízení Soundbar a subwoofer. (Viz strana 16.) ; Pokud se mezi zařízením Soundbar a subwooferem nachází překážka, můžete zaznamenat problém. Přestěhujte zařízení na místo bez překážek. ; Spojení mohou rušit ostatní okolní zařízení, která vysílají radiofrekvenční signály. Uchovávejte reproduktor mimo dosah těchto zařízení. Keep your speaker away from such devices. ; Odpojte a znovu připojte zástrčku napájení. Pokud je ze subwooferu slyšet kolísání zvuku, zpoždění nebo šum. ; Jestliže se mezi zařízením Soundbar a subwooferem nachází nějaké překážky, mohou způsobovat potíže. Přemístěte zařízení tak, aby mezi nimi nebyla žádná překážka. ; Pokud je subwoofer daleko od zařízení Soundbar, může docházet ke kolísání nebo zpoždění zvuku. Umístěte je do blízkosti zařízení Soundbar. ; Když je Soundbar v blízkosti přístroje nebo elektrického zařízení způsobujícího vysokofrekvenční rušení, může docházet ke kolísání nebo zpoždění zvuku. Umístěte Soundbar dostatečně daleko od zařízení způsobujících vysokofrekvenční rušení (například bezdrátového směrovače). ; Změňte připojení k síti televizoru z bezdrátového na kabelové.CZE - 39 Hlasitost subwooferu je příliš nízká. ; Původní hlasitost přehrávaného obsahu je možná nízká. Zkuste upravit hlasitost subwooferu. (Viz strana 12.) ; Přemístěte subwoofer blíž k sobě. Pokud není televizor připojen přes HDMI TO TV (eARC/ARC). ; Zkontrolujte, zda je kabel HDMI správně zapojený do koncovky eARC. (Viz strana19.) ; Připojení se nemusí zdařit zdůvodu připojeného externího zařízení (set-top boxu, herní konzole atd.). Připojte zařízení Soundbar přímo. ; Na televizoru nemusí být aktivní funkce HDMI-CEC. Zapněte funkci CEC vnabídce televizoru. (Samsung TV: Domů ( ) → Menu → Nastavení ( ) → Všechna nastavení ( ) → Připojení → Správce externích zařízení → Anynet+ (HDMI-CEC) ZAPNUTO) ; Chcete-li použít připojení pomocí eARC, musí být funkce eARC zapnutá v menu televizoru. (Samsung TV : Domů ( ) → Menu → Nastavení ( ) → Všechna nastavení ( ) → Zvuk → Nastavení pro pokročilé → Režim HDMI-eARC (Autom.)) Po připojení k televizoru v režimu HDMI TO TV (eARC/ARC) není slyšet žádný zvuk. ; Vaše zařízení není schopno přehrávat vstupní signál. Změňte zvukový výstup televizoru na PCM nebo AUTO. (Samsung TV: Domů ( ) → Menu → Nastavení ( ) → Všechna nastavení ( )

• Zvuk → Nastavení pro pokročilé → Formát digitálního výstupu zvuku) Soundbar se nepřipojí prostřednictvím Bluetooth. ; Při připojování nového zařízení přepněte pro připojení na režim „BT PAIRING“. (Stiskněte na ovladači tlačítko PAIR nebo stiskněte na jednotce alespoň na 5sekund tlačítko (Zdroj).) ; Pokud je zařízení Soundbar připojeno k jinému zařízení, změnu můžete provést tím, že zařízení odpojíte. ; Připojte jej znovu, poté co ho odeberete ze seznamu reproduktorů Bluetooth zařízení, ke kterému se chcete připojit. (Samsung TV: Domů ( ) → Menu → Nastavení ( )

• Všechna nastavení ( ) → Zvuk → Zvukový výstup → Seznam reproduktorů Bluetooth) ; Automatické propojení s televizorem může být vypnuto. Pokud je zařízení Soundbar v režimu „BT READY“, na 5 s podržte na dálkovém ovladači zařízení Soundbar tlačítko Vlevo a vyberte ON-TV CONNECT. Pokud se zobrazí OFF-TV CONNECT, proveďte změnu výběru opětovným podržením tlačítka Vlevo na 5 s. ; Odpojte a znovu připojte zástrčku napájení a zkuste to znovu. ; Inicializujte produkt a zkuste to znovu. (Viz strana 37.)CZE - 40 Při připojení prostřednictvím Bluetooth zmizí zvuk. ; Některá zařízení mohou při umístění příliš blízko k zařízení Soundbar způsobovat vysokofrekvenční rušení, např. mikrovlnné trouby, bezdrátové směrovače atd. ; Pokud zařízení připojené prostřednictvím Bluetooth přemístíte příliš daleko od zařízení Soundbar, může zmizet zvuk. Přesuňte zařízení blíže kzařízení Soundbar. ; Pokud je část vašeho těla vkontaktu svysílačem apřijímačem signálu Bluetooth nebo je produkt nainstalovaný na kovovém nábytku, může docházet ke zmizení zvuku. Ověřte prostředí pro instalaci apodmínky pro používání. Vícenásobné připojení Bluetooth nefunguje. ; Když je televizor připojený k Soundbar, vícenásobné připojení Bluetooth nemusí fungovat. Odpojte Soundbar od televizoru a opakujte akci. ; Zkontrolujte, zda je zapnuté nastavení Vícenásobné připojení Bluetooth. (Viz část Při připojení prostřednictvím Bluetooth zmizí zvuk..) ; Odpojte zařízení, které aktuálně přehrává zvuk, spárujte ho se zařízením, které chcete připojit, a potom znovu připojte předchozí zařízení. ; Jestliže není zvuk slyšet ani po správném připojení, přečtěte si část Při připojení prostřednictvím Bluetooth zmizí zvuk.. Soundbar se nezapne automaticky s televizorem. ; Pokud vypnete zařízení Soundbar při sledování televize, je synchronizace napájení stelevizorem neaktivní. Nejdříve televizor vypněte. 13 LICENCE Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. or DTS Licensing Limited. DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI, HDMI High-Denition Multimedia Interface, HDMI Trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.CZE - 41 [ENERGY STAR] ENERGY STAR qualied model only – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGY STAR qualied model only (Applicable to Thin Client models only) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGY STAR qualied model only (The other models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency.

SOFTWARU Dotazy a požadavky týkající se otevřených zdrojů směřujte na Samsung Open Source (http://opensource.samsung.com)

• Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje.

• Může být účtován režijní poplatek, pokud (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku) (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)

• Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.CZE - 42

16 TECHNICKÉ ÚDAJE A DALŠÍ INFORMACE

Technické údaje Název modelu HW-Q60C

Hmotnost 3,5 kg Rozměry (Š x V x H) 1030,0 x 57,0 x 105,0 mm Rozsah provozních teplot +5°C až +35°C Rozsah provozní vlhkosti 10 % ~ 75 % ZESILOVAČ Jmenovitý výstupní výkon 180W (30W x 6) Podporované formáty pro přehrávání Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS Digital Surround / LPCM 8ch Název subwooferu PS-WC67B Hmotnost 5,5 kg Rozměry (Š x V x H) 184,0 x 343,0 x 295,0 mm ZESILOVAČ Jmenovitý výstupní výkon 160W Celkový příkon v pohotovostním režimu (W) 2,0W Bluetooth Metoda deaktivace portu Chcete-li vypnout funkci Bluetooth Power, podržte stisknuté tlačítko SOUND MODE na déle než 5 sekund. POZNÁMKY

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specikace bez upozornění.

• Hmotnost a rozměry jsou přibližné.CZE - 43

• Společnost Samsung tímto prohlašuje, že toto rádiové zařízení vyhovuje požadavkům Směrnice 2014/53/ EU a příslušných zákonných podmínek ve Spojeném království. Úplný text prohlášení o shodě je k dispozici na následující internetové adrese: http://www.samsung.com. Přejděte do menu Podpora a zadejte název modelu. Toto zařízení může být provozováno ve všech zemích EU a ve Spojeném království.

• VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (RF) 100mW při 2,4GHz – 2,4835GHz 25mW při 5,725GHz – 5,825GHz [Správná likvidace baterií v tomto výrobku] (Platí pro země se systémem odděleného sběru) Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66. Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií. Správná likvidace výrobku (Elektrický & elektronický odpad) (Platí pro země se systémem odděleného sběru) Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin. Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci. Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem. Informace o závazcích společnosti Samsung v oblasti životního prostředí a dodržování zákonných povinností v souvislosti s jednotlivými produkty, jako je např. REACH, OEEZ, baterie, najdete na: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

NAŘÍZENÍ KOMISE (EU) 2019/1782

Požadavky na ekodesign vnějších napájecích zdrojů www.samsung.com/global/ecodesign_componentSLK - 2

3. Jednotku nevystavujte priamemu

5. Batéria používaná s týmto zariadením

1. Na diaľkovom ovládaní stlačte tlačidlo PAIR a potvrďte režim „BT PAIRING“.

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

3. Na displeji sa zobrazí položka „USB“.

1. Na diaľkovom ovládaní stlačte tlačidlo PAIR a potvrďte režim „BT PAIRING“.

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

Technické údaje Názov modelu HW-Q60C

3. „USB“ se prikazuje na ekranu.
