Produkta veids	Skaņas josla
Zīmols	Samsung
Modelis	HW-Q64C
Izmēri (G x A x D)	1030 x 57 x 105 mm
Svars	3,5 kg
Kopējā izejas jauda	340 W (Skaņas josla 180 W + Zemfrekvenču skaļrunis 160 W)
Kanālu skaits	3.1 kanāli (paplašināms līdz 5.1 ar aizmugures komplektu)
Atbalstītie audio formāti	Dolby 5.1, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS Digital Surround, LPCM 8 kanāli
Savienojamība	HDMI eARC/ARC, HDMI ieeja, optiskais, Bluetooth, USB
Bluetooth versija	Nav norādīta, atbalsta SBC
Audio funkcijas	Apkārtējās skaņas režīms, Adaptīvā skaņa, DTS Virtual:X, Balss uzlabošana, Nakts režīms, 7 joslu ekvalaizers
Zemfrekvenču skaļrunis	Bezvadu, modelis PS-WC67B, 160 W
Barošana	Tīkla adapteris AC/DC, DC 24 V
Gaidīšanas režīma patēriņš	2,0 W
Darba temperatūra	+5°C līdz +35°C
Darba mitrums	10 % ~ 75 %
Apkope un tīrīšana	Pirms tīrīšanas atvienojiet, izmantojiet sausu drānu
Drošība	Neatveriet, pastāv elektriskās strāvas trieciena risks. Izvairieties no mitruma un pārmērīga karstuma.
Rezerves daļas un remontējamība	Nevienu daļu lietotājs nevar remontēt. Sazinieties ar kvalificētu pēcpārdošanas servisu.
Vispārīga informācija	999 lappušu rokasgrāmata pieejama lejupielādei

Bieži uzdotie jautājumi - HW-Q64C SAMSUNG

Kā savienot skaņas joslu ar televizoru?

Jūs varat savienot skaņas joslu, izmantojot HDMI eARC/ARC, optisko kabeli vai Bluetooth. HDMI gadījumā izmantojiet skaņas joslas HDMI TO TV (eARC/ARC) portu un televizora HDMI IN (eARC/ARC) portu. Pēc tam izvēlieties avotu 'TV ARC' vai 'TV eARC'.

Kāpēc zemfrekvenču skaļrunis nedarbojas?

Pārbaudiet, vai LED indikators zemfrekvenču skaļruņa aizmugurē ir pastāvīgi zils. Ja mirgo, pievienojiet manuāli: turiet nospiestu ID SET pogu zemfrekvenču skaļruņa aizmugurē 5 sekundes, pēc tam turiet nospiestu tālvadības pults augšup pogu 5 sekundes.

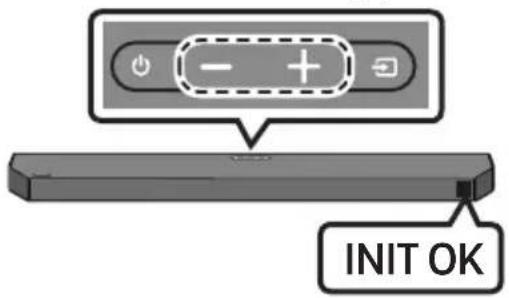

Kā atiestatīt skaņas joslu?

Ieslēdziet skaņas joslu, pēc tam vienlaicīgi nospiediet Skaļums + un Skaļums - pogas uz korpusa vismaz 5 sekundes. Ekrānā parādās 'INIT OK' un visi iestatījumi tiek atiestatīti.

Skaņas josla neieslēdzas, ko darīt?

Pārbaudiet, vai strāvas vads ir pareizi pievienots sienas kontaktligzdai un adapterim. Ja problēma turpinās, atvienojiet strāvas vadu, pagaidiet dažas sekundes un pievienojiet to atpakaļ.

Kā savienot Bluetooth ierīci?

Nospiediet tālvadības pults PAIR pogu, lai pārslēgtos uz 'BT PAIRING' režīmu. Mobilajā ierīcē Bluetooth sarakstā izvēlieties '[AV]Samsung Soundbar Q6C-Series'. Kad savienots, ierīces nosaukums parādās ar 'BT'.

Skaņas josla neizdod skaņu kopā ar televizoru, ko pārbaudīt?

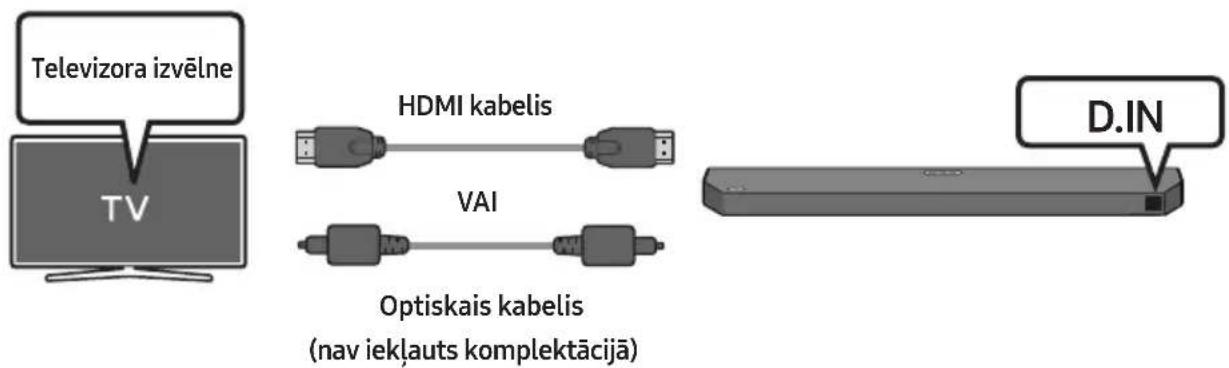

Pārliecinieties, ka avots ir iestatīts uz 'D.IN' vai 'TV ARC/eARC'. Pārbaudiet, vai HDMI vai optiskais kabelis ir pareizi pievienots. Televizora audio izvēlnē izvēlieties skaņas joslu kā skaņas izvadi un iestatiet audio formātu uz PCM vai Dolby Digital.

Kā izmantot Q-Symphony funkciju?

Q-Symphony funkcija sinhronizē skaņas joslu ar saderīgu Samsung televizoru apkārtējās skaņas atveidošanai. Pievienojiet skaņas joslu, izmantojot HDMI vai optisko, pēc tam televizora 'Skaņas izvade' izvēlnē izvēlieties 'TV+Soundbar'.

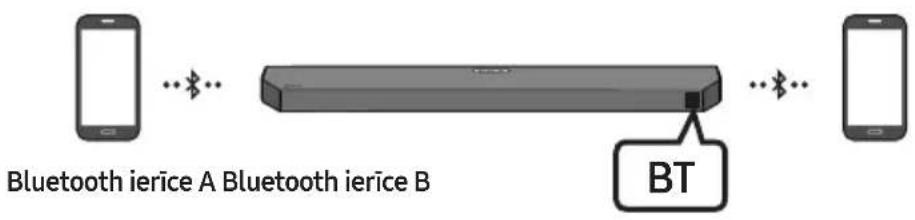

Vai es varu vienlaikus savienot vairākas Bluetooth ierīces?

Jā, skaņas josla atbalsta vairāku Bluetooth savienojumu līdz 2 ierīcēm. Kad no otrās ierīces tiek atskaņota mūzika, pirmās ierīces atskaņošana automātiski apstājas.

Kā atjaunināt skaņas joslas programmatūru?

Lejupielādējiet atjauninājumu no Samsung vietnes USB zibatmiņā (formāts FAT16/FAT32/NTFS, bez mūzikas failiem). Izslēdziet skaņas joslu, pievienojiet zibatmiņu, pēc tam ieslēdziet to un izvēlieties avotu 'USB'. Atjaunināšanas laikā tiek parādīts ziņojums 'UPGR'. Neatvienojiet zibatmiņu procesa laikā.

Kāpēc skaņa ir novirzīta attiecībā pret attēlu?

Izmantojiet Audio Sync funkciju: nospiediet tālvadības pults 'Skaņas vadība' pogu, izvēlieties 'SYNC' un noregulējiet nobīdi no 0 līdz 300 ms ar augšup/lejup pogām. Šī opcija nav pieejama USB vai BT režīmā.

LIETOŠANAS INSTRUKCIJA HW-Q64C SAMSUNG

Skaidrojumus par simboliem, kas var būt redzami uz jūsu Samsung izstrādājuma, skatiet tālāk tabulā.

	UZMANĪBUELEKTRISKĀS STRĀVAS TRIECIENA RISKS!NEATVĒRT!
	Šis simbols norāda uz to, ka iekšpusē ir augsta voltāža. Jebkāda veida saskarsme ar jebkuru šī izstrādājuma iekšēju daļu ir bīstama.
	Šis simbols norāda, ka izstrādājuma komplektācijā ir iekļauta svarīga literatūra par izmantošanu un apkopi.
	Il klases izstrādājums: šis simbols norāda, ka izstrādājumam nav nepieciešams drošības elektriskais savienojums ar zemi (zemējums).Ja šis simbols nav redzams uz izstrādājuma ar strāvas vadu, izstrādājumam IR JĀIZVEIDO drošs savienojums ar aizsargzemējumu (zemējumu).
	Mainstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir mainstrāvas spriegums.
	Līdzstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir līdzstrāvas spriegums.
	Uzmanību, skatiet lietošanas instrukcijas: šis simbols norāda, ka lietotājam ir jākonsultējas ar lietotāja rokasgrāmatu, lai uzzinātu detalizētāku drošības informāciju.

UZMANIBU

BRĪDINĀJUMS

- lai samazinātu aizdegšanās vai elektriskās strāvas trieciena risku, šo ierīci nedrīkst pakļaut lietus vai mitruma iedarbībai.

UZMANĪBU

• LAI NOVĒRSTU ELEKTRISKĀS STRĀVAS TRIECIENA RISKU, NOVIETOJIET SPRAUDNa PLATO PLAKANO ZARU PRET SPRAUGU UN PILNĪBĀ IEVIETOJIET KONTAKTTAPU SPRAUGĀ.
• Šī ierīce vienmēr ir jāpievieno mainstrāvas kontaktligzdai ar aizsargzemējuma savienojumu.
• Lai atvienotu ierīci no elektrotīkla, spraudnis ir jāatvieno no elektrotīkla kontaktligzdas, tāpēc elektrotīkla spraudnim ir jābūt viegli pieejamam.
• Sargājiet šo ierīci no pilošiem vai izšlakstītiem škīdrumiem. Uz ierīces nedrīkst novietot ar škīdrumu pildītus priekšmetus, piemēram, vāzes.
• Lai pilnībā izslēgtu šo ierīci, barošanas spraudnis ir jāatvieno no sienas kontaktligzdas. Šī iemesla dēl, barošanas spraudnim vienmēr ir jābūt viegli un ātri pieejamam.

PIESARDZĪBAS PASĀKUMI

1. Pārliecinieties, vai mainstrāvas padeves avots jūsu mājās atbilst barošanas prasībām, kas ir norādītas uz identifikācijas uzlīmes izstrādājuma apakšā. Novietojiet izstrādājumu horizontāli un uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7\~10 cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas. Nenovietojiet ierīci uz pastiprinātājiem vai cita aprīkojuma, kas var sakarst. Šī ierīce nav paredzēta nepārtrauktai lietošanai. Lai ierīci pilnīgi izslēgtu, atvienojiet mainstrāvas spraudni no sienas kontaktligzdas. Atvienojiet ierīci no elektrības, ja to nelietosiet ilgāku laika posmu.

2. Negaisa laikā atvienojiet mainstrāvas spraudni no sienas kontaktligzdas. Sprieguma maksimālā līmeņa sasniegšana zibens dēļ var izraisīt ierīces bojājumus.

3. Nepakļaujiet ierīci tiešai saules staru vai citu siltuma avotu iedarbībai. Tas var izraisīt ierīces pārkaršanu un darbības traucējumus.

4. Sargājiet izstrādājumu no mitruma avotiem (piemēram, vāzēm) un pārmērīga karstuma (piemēram, kamīna) vai aprīkojuma, kas rada spēcīgu magnētisko vai elektrisko lauku. Atvienojiet barošanas vadu no mainstrāvas avota, ja ierīces darbība ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstāklos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabāts zemā temperatūrā, var izveidoties kondensācija. Ja ziemas laikā transportējat šo ierīci, nogaidiet aptuveni divas stundas pēc tās novietošanas telpā, līdz ierīce ir telpas temperatūrā, un tikai pēc tam to lietojiet.

5. Šajā izstrādājumā izmantotās baterijas satur kīmiskas vielas, kas ir kaitīgas videi. Neizmetiet baterijas sadzīves atkritumos. Neizmetiet baterijas ugunī. Nepievienojiet baterijas īsslēgumam, neizjauciet un nepārkarsējiet tās.

UZMANĪBU : Ja baterija tiek nepareizi nomainīta, pastāv sprādziena risks. Nomainiet bateriju tikai pret līdzvērtīgu bateriju.

SATURS

01 Komponentu pārbaude 6

02 Izstrādājuma pārskats 7

Sistēmas Soundbar priekšējais panelis/augšējais panelis 7

Soundbar apakšējais panelis 8

03 Tālvadības pults lietošana 9

Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AAA baterijas) ____ 9

Kā lietot tālvadības pulti ____ 9

Paslēpto pogu (pogas ar vairākām funkcijām) lietošana ____ 12

Izvades specifikācijas dažādiem skaņu efektu režīmiem ____ 13

Sistēmas Soundbar skaluma regulēšana ar televizora tālvadības pulti 14

04 Soundbar pievienošana 15

Pievienošana pie elektriskās strāvas 15

Samsung bezvadu aizmugurējo skalruņu komplekta pievienošana sistēmai Soundbar 18

05 Savienošana ar TV 19

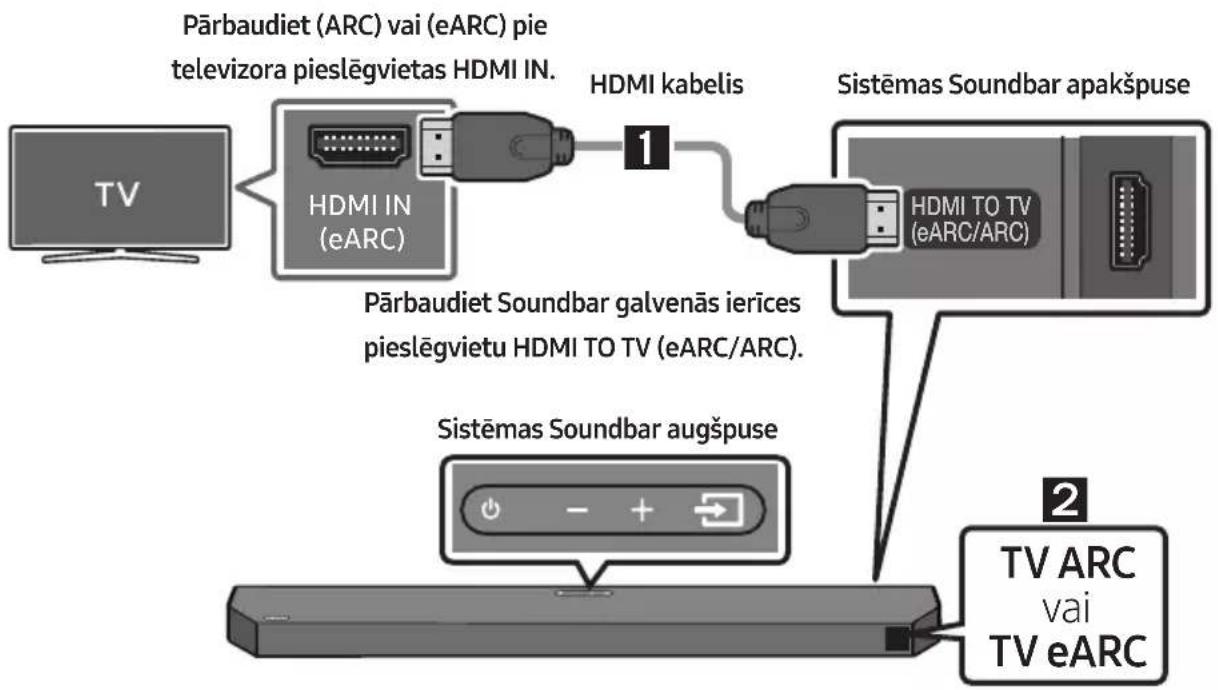

1. metode Savienošana, izmantojot HDMI ____ 19

2. metode Savienojuma izveide, izmantojot optisko kabeli 21

3. metode Savienojuma izveide, izmantojot Bluetooth 23

06 Savienošana ar ārēju ierīci 25

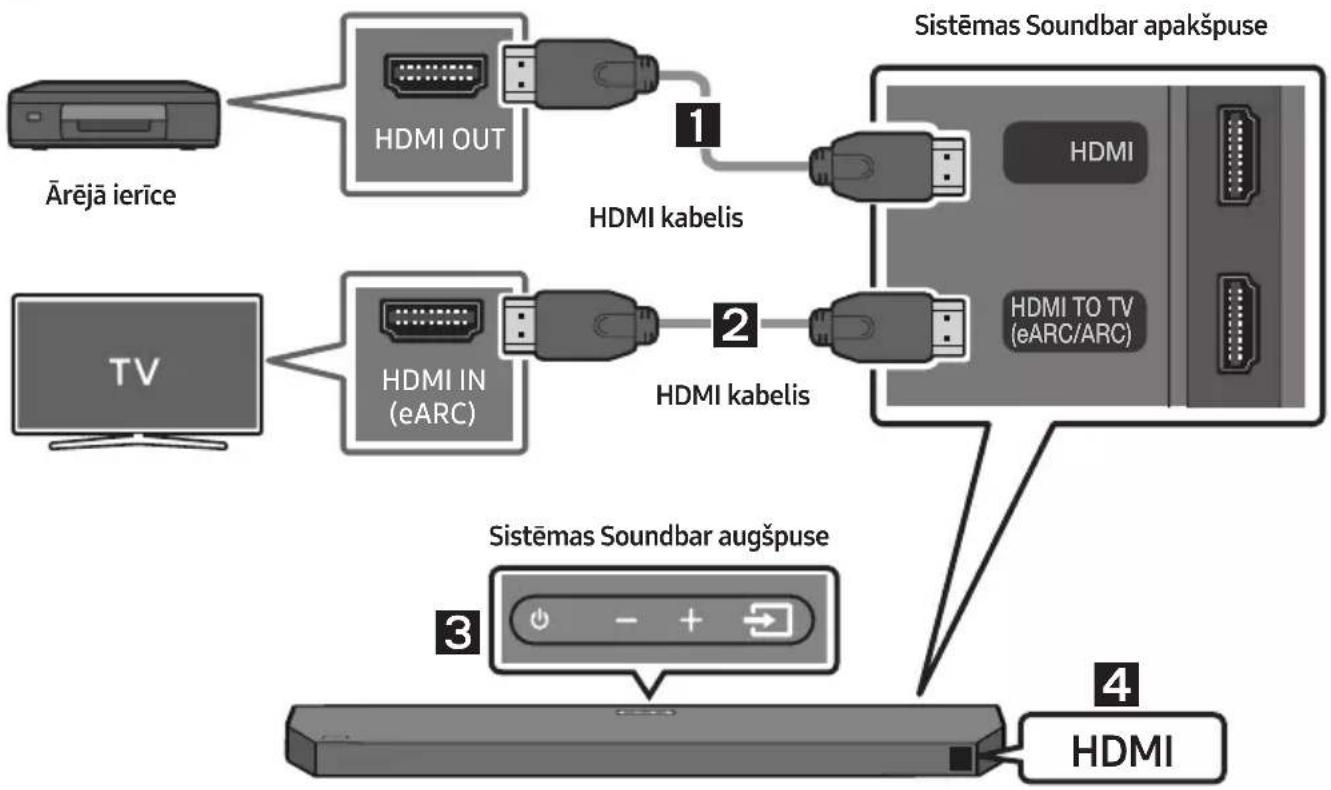

1. metode Savienojuma izveide, izmantojot HDMI kabeli (ar Dolby Atmos® dekodēšanas un atskanošanas funkciju) 25

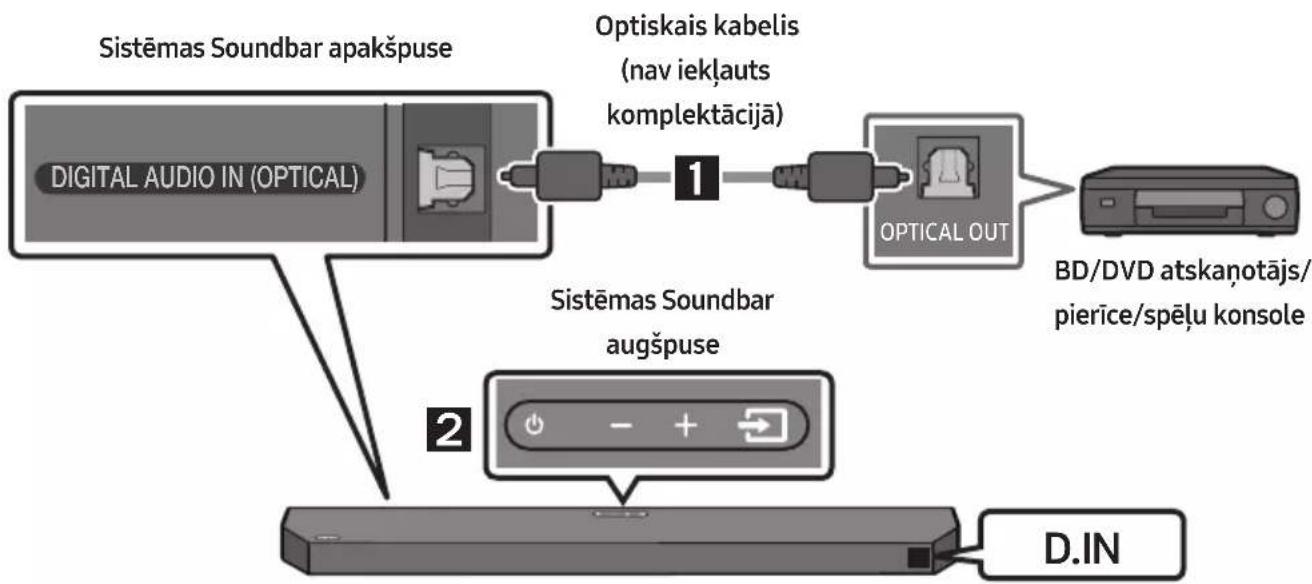

2. metode Savienojuma izveide, izmantojot optisko kabeli 26

07 USB dziņa pievienošana 27
08 Savienojuma izveide ar mobilo ierīci 28

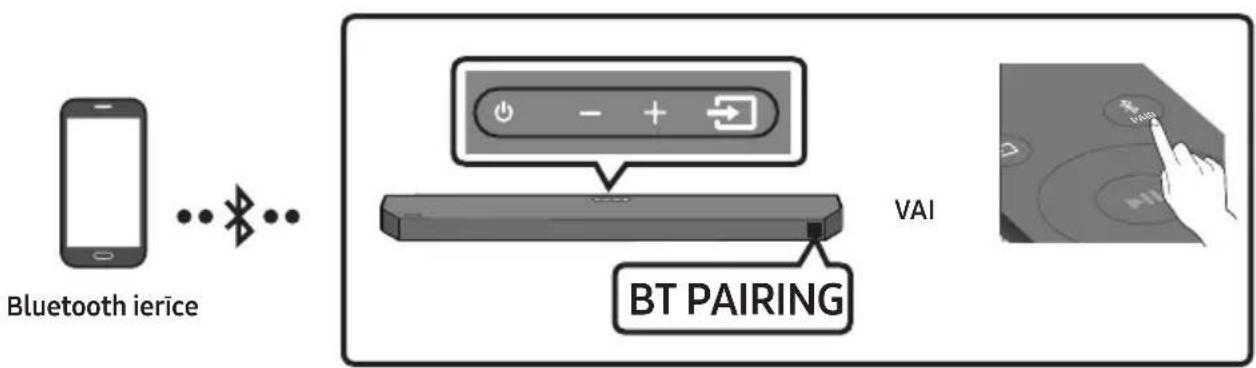

Savienošana, izmantojot Bluetooth 28

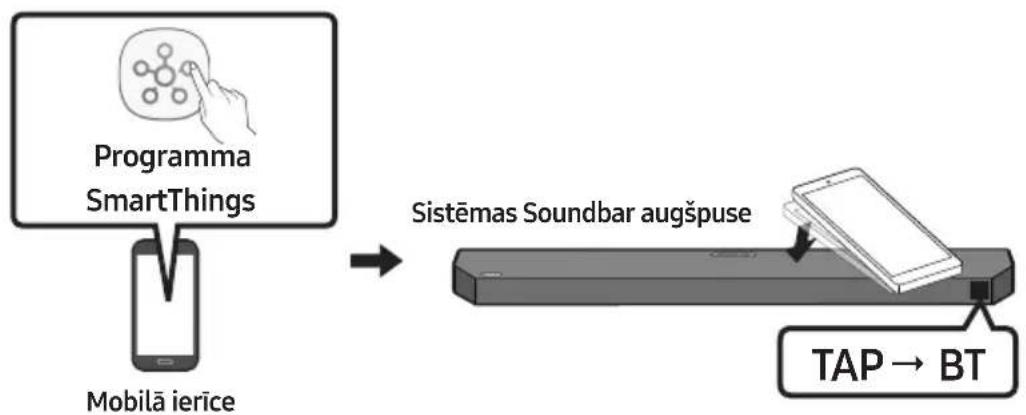

Funkcijas Tap Sound lietošana ____ 32

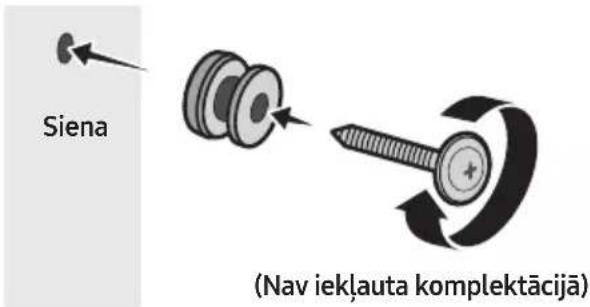

09 Sienas stiprinājuma uzstādīšana 33

Piesardzības pasākumi uzstādīšanas laikā ____ 33

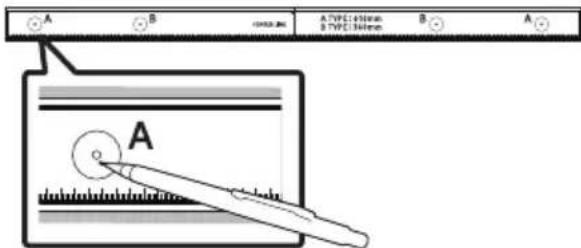

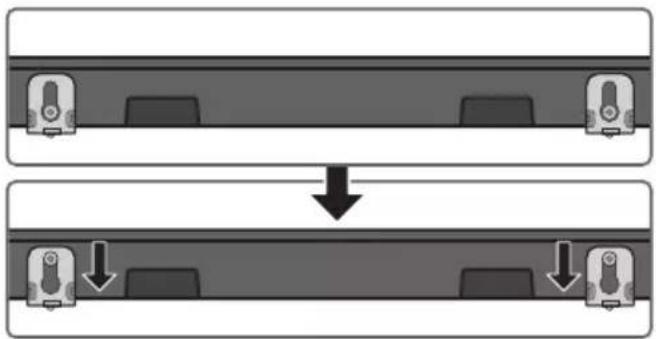

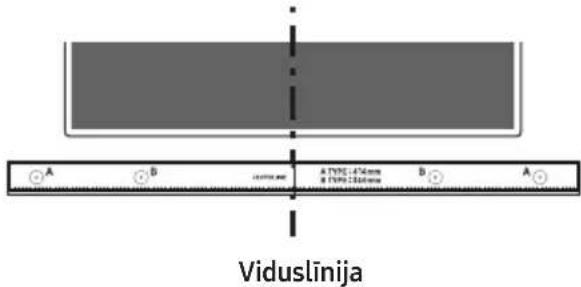

Sienas stiprinājuma komponenti 33

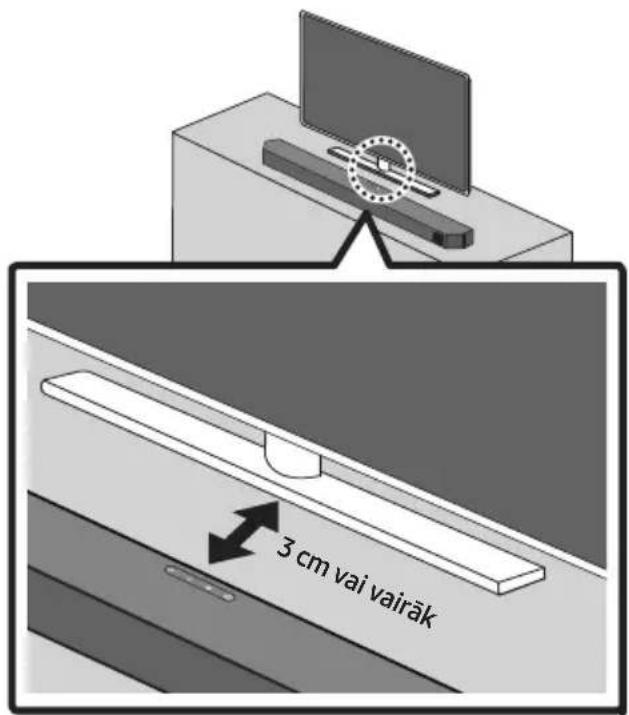

10 Soundbar uzstādīšana TV priekšā 35
11 Programmatūras atjaunināšana 36

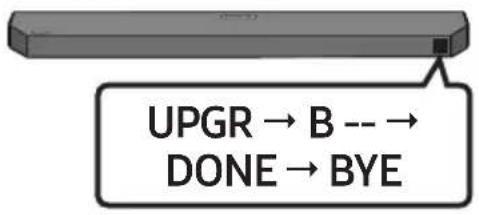

USB atjauninājums 36

Atiestatišana 37

12 Problēmu novēršana 38
13 Licence 40
14 Paziņojums par atvērtā pirmkoda licenci 41
15 Svarīga piezīme par apkopi 41
16 Specifikācijas un norādījumi 42

Specifikācijas 42

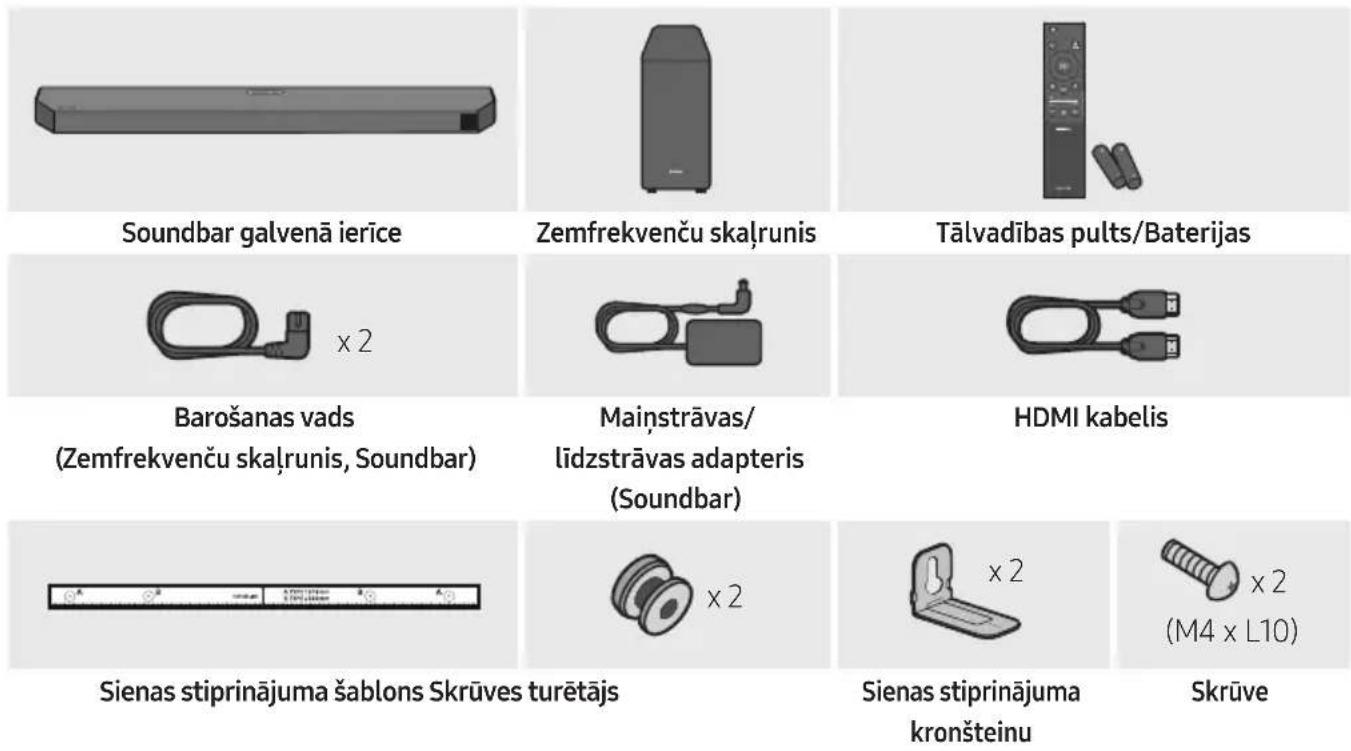

01 KOMPONENTU PĀRBAUDE

• Papildinformāciju par barošanas avotu un energijas patēriņu skatiet produktam pielīmētajā etiketē. (Etiķete: Soundbar galvenās ierīces apakšpuse)
• Lai iegādātos papildu komponentus vai kabelus, sazinieties ar Samsung apkopes centru vai Samsung klientu apkalpošanas centru.
• Papildinformāciju par sienas stiprinājumu skatiet 33. lpp.
• Konstrukcija un specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.
• Piederumu izskats var nedaudz atškirties no iepriekšējā attēlā redzamā.

02 IZSTRĀDĀJUMA PĀRSKATS

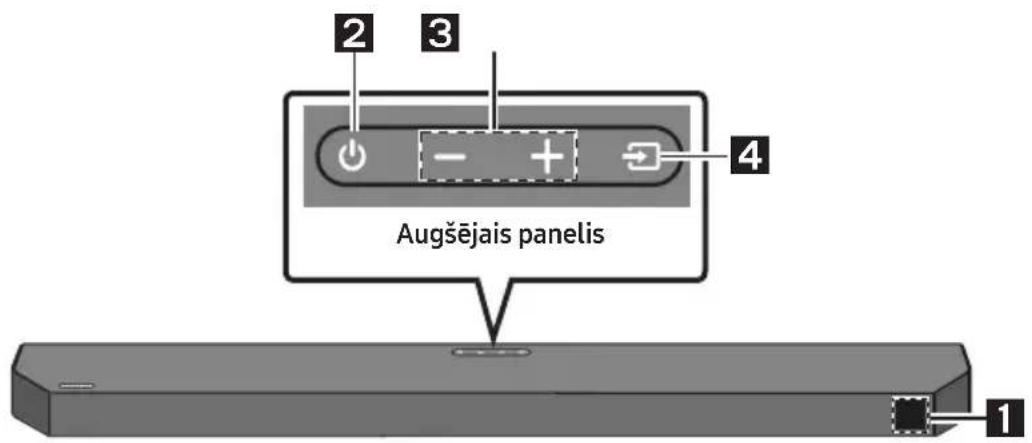

Sistēmas Soundbar priekšējais panelis/augšējais panelis

1	DisplejsRāda izstrādājuma statusu un pašreizējo režimu.
2	Poga (leslēgšana/izslēgšana)leslēdziet un izslēdziet barošanu.Funkcija Auto Power Downlerīce automātiski izslēdzas tālāk minētajās situācijās.- Režimā D.IN/HDMI/BT/USB: ja audio signāls nav pieejams 18 minūtes.
3	Poga (Skalums)Regulējiet skaluma limeni.Kad skaluma limenis tiek regulēts, tas ir redzams Soundbar priekšējā displejā.
4	Poga (Avots)Izvēlieties avota ievades režimu.
	levades režīms Displejs
	Optiskās D.IN
	eARC/ARC (HDMI OUT)	* D.IN → TV eARC (Automātiska pārvēršana)
		D.IN → TV ARC (Automātiska pārvēršana)
	HDMI HDMI
	BLUETOOTH režīms BT
	USB režīms	USB
	leslēdziet režimu "BT PAIRING", pārslēdziet avotu uz režimu "BT" un pēc tam nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots).

• Ja televizorā ir iespējota funkcija eARC, tiek atbalstīts režīms “*”.

• Barošanas poga sāk darboties 4–6 sekunžu laikā pēc mainstrāvas vada pievienošanas.

• Skaņa pēc ierīces ieslēgšanas ir dzirdama ar 4–5 sekunžu aizkavēšanos.

• Ja dzirdat skaņu gan no televizora, gan Soundbar, televizora audio atveriet izvēlni lestatījumi un mainiet televizora skaļruni uz Ārējais skaļrunis.

Soundbar apakšējais panelis

1	USB (5V 0.5A)Pievienojiet USB zibatmiņas disku šeit, lai USB zibatmiņas diskā saglabātos mūzikas failus atskanotu, izmantojot Soundbar ierīci. (Skatiet 27. lpp.)
2	DC 24V (Elektriskās barošanas ieeja)Pievienojiet mainstrāvas/līdzstrāvas barošanas adapteri. (Skatiet 15. lpp.)
3	HDMILauj vienlaicīgi ievadīt digitālos video un audio signālus, izmantojot HDMI kabeli.Savienojiet ar ārējas ierīces HDMI izejas ligzdu. (Skatiet 25. lpp.)
4	HDMI TO TV (eARC/ARC)Savienojiet ar televizora HDMI IN (eARC) ligzdu. (Skatiet 19. lpp.)
5	DIGITAL AUDIO IN (OPTICAL)Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu. (Skatiet 26. lpp.)

• Lai atvienotu mainstrāvas/līdzstrāvas adaptera barošanas vadu no sienas kontaktligzdas, velciet to aiz kontaktspraudna. Nevelciet, satverot kabeli.
• Šo ierīci vai citus komponentus nedrīkst pievienot mainstrāvas kontaktligzdai, kamēr nav izveidoti visi savienojumi starp komponentiem.

03 TĀLVADĪBAS PULTS LIETOŠANA

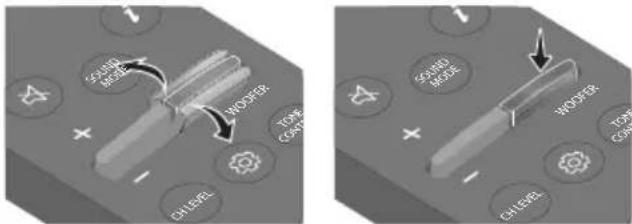

Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AAA baterijas)

Bīdiet aizmugurējo vāciņu bultiņas norādītajā virzienā, līdz tas ir pilnībā noņemts. levietojiet 2AAA baterijas (1,5V) tā, lai to polaritāte atbilstu norādītajam virzienam. lebīdiet aizmugurējo vāciņu atpakaļ vietā.

Kā lietot tālvadības pulti

1	leslēgšana/izslēgšana	leslēdziet un izslēdziet sistēmu Soundbar.
2	Avots	Nospiediet šo pogu, lai atlasītu sistēmaiSoundbar pievienoto avotu.
3	Skaņas izslēgšana	Nospiediet pogu (Skaņas izslēgšana), lai izslēgtu skaņu.Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.
4	Skaļuma	Spiediet pogu uz augšu vai uz leju, lai pielāgotu skaļumu.Skaņas izslēgšanaNospiediet pogu Skaļuma, lai izslēgtu skaņu. Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.

5	CH LEVEL	Nospiežot pogu, varat pielāgot katra skalruņa skaluma līmeni.Nospiediet pogu, lai atlasītuCENTER LEVEL, un pēc tam pielāgojiet skalumu diapazonā no -6 līdz +6, izmantojotUz augšu/Uz lejubultiņas pogas.Ja ir pievienoti aizmugurējie skalruņi (jāiegādājas atsevišķi), iestatijumsREAR LEVEL tiek atbalstīts. IzmantojietUz augšu/Uz lejubultiņas pogu, lai iestatītu pielāgotuREAR LEVELskalumu diapazonā no -6 līdz +6.
6	Skaņasregulēšana	Nospiežot pogu, varat iestatīt audio funkciju. Vajadzīgos iestatījumus var pielāgot, izmantojotUz augšu/Uz lejubultiņas pogas.VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF →SYNC → VIRTUAL ON/OFF– VOICE ENHANCE ON/OFFŠajā režimā ir vieglāk saklausīt filmā vai televizorā runāto dialogu.– NIGHT MODE ON/OFFŠis režīms ir optimizēts skatišanai nakts laikā ar iestatījumiem, kas pielāgota skaluma samazināšanai, bet dialoga skaidribas saglabāšanai.–SYNCJa video attēls televizorā un skaņa sistēmā Soundbar netiek sinhronizēti, nospiediet pogu(Skaņas regulēšana), lai izvēlētos opcijuSYNC, un pēc tam iestatiet audio aizkavi no 0 līdz 300 milisekundēm, izmantojot pogasUz augšu/Uz leju.(Nav pieejams režīmā “USB” vai “BT”.)– VIRTUAL ON/OFFDolby Virtual funkciju var pārslēgt uzON/OFF.VOICE ENHANCE, NIGHT MODE un VIRTUAL audio funkciju var pārslēgt uzON/OFF, izmantojotUz augšu/Uz lejubultiņas pogas. (VIRTUAL funkcija nav pieejama režimā “USB” vai “BT”.)Nospiediet un turiet nospiestu pogu(Skaņas regulēšana) aptuveni 5 sekundes, lai noregulētu katras frekvenču joslas skaņu. Frekvences 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz un 10 kHz var atlasīt, izmantojot poguPakreisi/Palabi, un katru frekvenci var noregulēt iestatījumu diapazonā no -6 to +6, izmantojot poguUz augšu/Uz leju. (Pārliecineties, vai skaņas režima iestatījums ir “STANDARD”.)
7	BluetoothPAIR	Pārslēdziet sistēmu Soundbar Bluetooth sapārošanas režimā.Nospiediet pogu*PAIRun uzgaidiet, līdz ekrāns “BT PAIRING” izveido savienojumu ar kādu jaunu Bluetooth ierīci.
8	Atskaņot/pauzēt	Izmantojiet šo pogu, lai atskaņotu vai pauzētu mūziku.
9	Uz augšu/Uz leju/Pa kreisi/Pa labi	Nospiediet norādītajās vietās, lai izvēlētos Uz augšu/Uz leju/Pa kreisi/Pa labi.Nospiediet Uz augšu/Uz leju/Pa kreisi/Pa labi uz pogas, lai izvēlētos vai iestatītu funkcijas.• AtkārtotLai atkārtošanas funkciju izmantotu režimā “USB”, nospiediet Uz augšu pogu.• Mūzikas faila izlaišanaNospiediet Pa labi pogu, lai izvēlētos nākamo mūzikas failu. Nospiediet Pakreisi pogu, lai izvēlētos iepriekšējo mūzikas failu.• ID SETNospiediet un 5 sekundes turiet pogu Uz augšu, lai pabeigtu darbību ID SET (veidojot savienojumu ar bezvadu zemfrekvences skaļruni vai bezvadu aizmugurējiem skaļruņiem).
10	Informācija	Nospiediet, lai parādītu informāciju par aktīvo funkciju vai pieejamo kodeksu.
11	SOUND MODE	Nospiežot pogu, varat atlasīt vēlamo skaņas režimu.SURROUND SOUND → GAME → ADAPTIVE SOUND → DTS VIRTUAL:X → STANDARD– SURROUND SOUNDNodrošina plašāku skaņas lauku nekā standarta.– GAMENodrošina stereoskopisku skaņu, lai iegremdētu jūs darbībā, spēlējot datorspēles.– ADAPTIVE SOUNDAnalizē saturu reāllaikā un automātiski nodrošina optimālu skaņas lauku, ṣemot vērā satura īpašības.– DTS VIRTUAL:Xleskaujošā 3D skaņa no jebkura satura.– STANDARDAtskaņo originālo skaņu.DRC (Dynamic Range Control)Lauj lietot dinamiskā diapazona kontroli Dolby Digital ierakstiem. Nospiediet pogu SOUND MODEun turiet to nospiestu vairāk par 5 sekundēm, kamēr Soundbar izslēdzas, lai ieslēgtu vai izslēgtu DRC (dinamiskā diapazona kontrole). Ar ieslēgtu DRC skaļā skaņa tiek samazināta. (Skaņa var būt kroplota.)Bluetooth PowerŠī funkcija automātiski ieslēdz Soundbar, kad tiek saņemts savienojuma pieprasījums no iepriekš savienota televizora vai Bluetooth ierīces.Noklusējuma iestatijums ir leslēgta.– Nospiediet un vismaz 5 sekundes turiet pogu SOUND MODE, lai izslēgtu Bluetooth Power funkciju.
12	WOOFERWOOFER(BASI)LĪMENA	Nospiediet pogu uz augšu vai uz leju, lai pielāgotu zemfrekvenču (basa) skalruņa skalumu uz -12 vai no -6 līdz +6. Lai iestatītu zemfrekvenču (basa) skalruņa skalumu uz 0(noklusējums), nospiediet šo pogu.
13	TONECONTROL	Nospiežot pogu, varat pielāgot diskanta vai basu skaluma līmeni.Nospiediet pogu, lai atlasītu TREBLE vai BASS, un pēc tam pielāgojiet skalumu diapazonā no -6 līdz +6, izmantojot Uz augšu/Uz leju bultiņas pogas. Līdzko basa līmenis ir mainīts, zemfrekvences skalruņa līmenis tiks attiecīgi pielāgots.

Paslēpto pogu (pogas ar vairākām funkcijām) lietošana

Slēptā poga		Papildinformācija
Tālvadības pults poga Funkcija
WOOFER (Uz augšu)	Funkcijas TV tālvadības pulti leslēgts/izslēgts (Gaidstāve)	14. lpp.
Pa kreisi	Televizora automātiskās pievienošanas ieslēgšana/izslēgšana (BT gatavs)	24. lpp.
Uz augšu ID SET 11. lpp.
(Skaņas regulēšana)	7 joslu EQ 10. lpp.
SOUND MODE	DRC ON/OFF (Gaidstāve) 11. lpp.
	Bluetooth Power	11. lpp.

Izvades specifikācijas dažādiem skaņu efektu režīmiem

Efekts levade			Izvade
			Tikai ar zemfrekvences skałruni	Ar zemfrekvences skałruni un bezvadu aizmugurējo skałrunu komplektu
SOUND MODE	SURROUND SOUND	2.0 kanālu	3.1 kanālu 5.1 kanālu
		5.1 kanālu 3.1 kanālu	5.1 kanālu
		Dolby Atmos® 3.1 kanālu	5.1 kanālu
	GAME	2.0 kanālu	3.1 kanālu 5.1 kanālu
		5.1 kanālu 3.1 kanālu	5.1 kanālu
		Dolby Atmos® 3.1 kanālu	5.1 kanālu
	ADAPTIVE SOUND	2.0 kanālu	3.1 kanālu 5.1 kanālu
		5.1 kanālu 3.1 kanālu	5.1 kanālu
		Dolby Atmos® 3.1 kanālu	5.1 kanālu
	DTS VIRTUAL:X	2.0 kanālu	3.1 kanālu 5.1 kanālu
		5.1 kanālu 3.1 kanālu	5.1 kanālu
		Dolby Atmos® 3.1 kanālu	5.1 kanālu
	STANDARD	2.0 kanālu	2.1 kanālu 2.1 kanālu
		5.1 kanālu 3.1 kanālu	5.1 kanālu
		Dolby Atmos® 3.1 kanālu	5.1 kanālu

• Samsung bezvadu aizmugurējo skaļruņu komplektu var iegādāties atsevišķi. Lai iegādātos komplektu, sazinieties ar pārdevēju, no kura iegādājāties sistēmu Soundbar.
• Ja ievades avots ir Dolby Atmos® skalruņu komplektācija, kas sastāv tikai no zemfrekvenču skalruņa, nodrošina 3.1 audio kanālu skanējumu, savukārt komplektācijas, kas sastāv no zemfrekvenču skalruņa un bezvadu aizmugurējo skalruņu komplekta, nodrošina 5.1 audio kanālu skanējumu.
• Aizmugurējie skaļruņi neatskaņos skaņu 2 kanālu izvadei, kamēr tiek izmantots režīms STANDARD. Lai iespējotu aizmugurējo skaļruņu skaņu, mainiet efekta režīmu uz SURROUND SOUND.

Sistēmas Soundbar skaluma regulēšana ar televizora tālvadības pulti

Regulējiet sistēmas Soundbar skalumu ar televizora tālvadības pulti.

• Šo funkciju var izmantot tikai ar infrasarkano staru tālvadības pultīm. Funkcija nav savietojama ar Bluetooth tālvadības pultīm (pultīm, kuras jāsapāro ar ierīci).
• Lai lietotu šo funkciju, televizora iestatijumos atlasiet Ārējais skalrunis.

• Ražotāji, kuri atbalsta šo funkciju:
  Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Izslēdziet sistēmu Soundbar.

• Nospiediet pogu WOOFER un turiet to nospiestu 5 sekundes.

Ikreiz nospiežot pogu WOOFER un turot to nospiestu 5 sekundes, režimi pārslēdzas šādā secībā: "OFF-TV REMOTE" (noklusējuma režīms), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Tālvadības pults poga Displejs Status
	(Noklusējuma režīms)	Atspējot televizora tālvadības pulti.
		lespējot Samsung televizora infrasarkano staru tālvadības pulti.
		lespējot cita televizoru ražotāja infrasarkano staru tālvadības pulti.

04 SOUNDBAR PIEVIENOŠANA

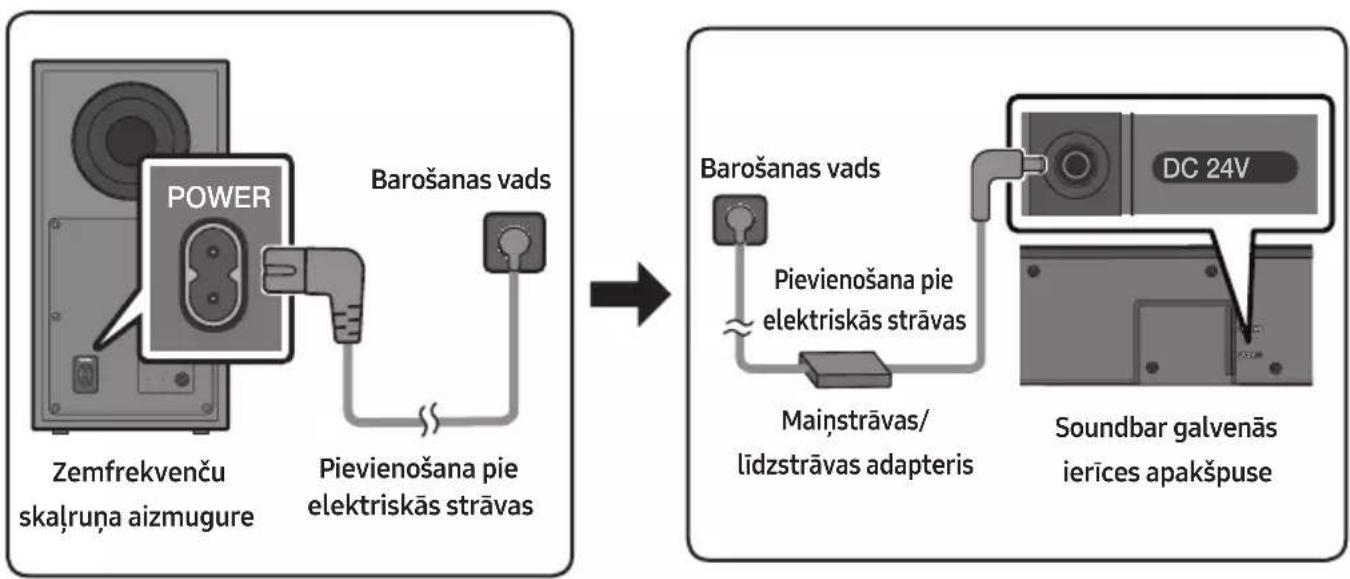

Pievienošana pie elektriskās strāvas

Izmantojiet barošanas komponentus, lai zemfrekvenču skalruni un sistēmu Soundbar savienotu ar barošanas avotu šādā secībā:

- Papildinformāciju par barošanas avotu un energijas patēriņu skatiet produktam pielīmētajā etiketē. (Etikete: Soundbar galvenās ierīces apakšpuse)

1. Pievienojiet strāvas vadu zemfrekvenču skalrunim.

2. Pievienojiet strāvas vadu mainstrāvas/līdzstrāvas adapterim. Pievienojiet mainstrāvas/līdzstrāvas adapteri (ar strāvas vadu) sistēmai Soundbar.

3. Pievienojiet sistēmu Soundbar un zemfrekvenču skalruni elektrotīklam.

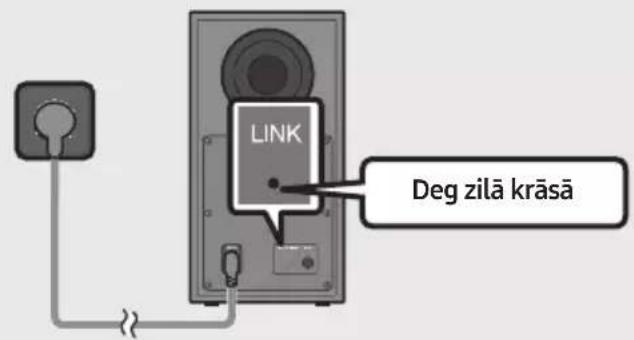

- Vispirms pievienojiet strāvu zemfrekvenču skalrunim. Zemfrekvenču skalrunis tiks automātiski pievienots, kad ieslēgsit sistēmu Soundbar.

- Novietojiet mainstrāvas/līdzstrāvas adapteri plakaniski uz galda vai grīdas. Ja novietosit mainstrāvas/līdzstrāvas adapteri tā, ka tā mainstrāvas vada ieejas pieslēgvieta ir vērsta uz augšu, adapterī varēs iekļūt ūdens vai citas neatbilstošas vielas, kas var izraisīt adaptera darbības traucēiumus.

- Ja barošanas vads tiek atvienots un atkal pievienots laikā, kad izstrādājums ir ieslēgts, sistēma Soundbar jeslēdzas automātiski.

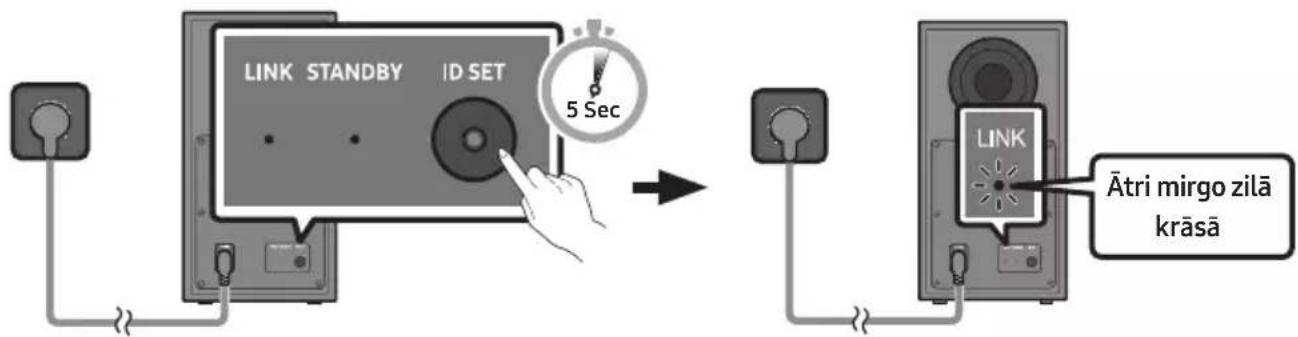

Zemfrekvenču skalruņa manuāla pievienošana, ja automātiskā savienojuma izveide neizdodas

Pirms veicat tālāk norādīto manuālās savienošanas procedūru:

- Pārbaudiet, vai sistēmas Soundbar un zemfrekvenču skalruņa barošanas kabeli ir pareizi pievienoti. - Pārliecinieties, vai sistēma Soundbar ir ieslēgta.

1. Nospiediet zemfrekvenču skalruņa aizmugurē esošo pogu ID SET un turiet to nospiestu vismaz 5 sekundes.
2. Sarkanais indikators zemfrekvenču skalruņa aizmugurē izslēdzas, un mirgo zilais indikators.

Zemfrekvenču skalruņa aizmugure Zemfrekvenču skalruņa aizmugure

1. Nospiediet tālvadības pults pogu Uz augšu un turiet to vismaz 5 sekundes.

2. Sistēmas Soundbar displejā uz brīdi tiek parādīts ziņojums ID SET.

3. Sistēma Soundbar tiks ieslēgta automātiski, kad būs pabeigta ID SET.

1. Pārbaudiet, vai LINK indikators deg zilā krāsā (savienošana ir pabeigta).

LINK indikators pārtrauc mirgot un deg zilā krāsā, kad starp sistēmu Soundbar un bezvadu zemfrekvenču skaļruni ir izveidots savienojums.

Indikatori zemfrekvenču skalruņa aizmugurē

Indikators Status	Saviojums ir izveidots(normāla darbība)	Risinājums
	Deg	Savienojums ir izveidots(normāla darbība)	-
	Mirgo	Mēgina no jauna izveidot savienojumu	Pārbaudiet, vai galvenajai sistēmas Soundbar ierīcei pievienotais strāvas kabelis ir pareizi pievienots, vai uzgaidiet aptuveni 5 minūtes. Ja mirgošana turpinās, mēginiet manuāli savienot zemfrekvenču skaļruni. Skatiet 16. lpp.
	Deg	Gaidstāves režīms(Soundbar galvenā ierīce ir izslēgta)	Pārbaudiet, vai Soundbar galvenajai ierīcei ir pareizi pievienots barošanas kabelis.
		Savienojuma izveide neizdevās	Norādījumus par manuālu savienojumu izveidi skatiet 16. lpp.
	Mirgo Nepareiza darbība		Skatiet rokasgrāmatā Samsung apkopes centra kontaktinformāciju.

PIEZIMES

• Pirms šī izstrādājuma pārvietošanas vai uzstādīšanas obligāti izslēdziet barošanu un atvienojiet barošanas vadu.
• Ja galvenā ierīce tiks izslēgta, bezvadu zemfrekvenču skaļrunis pāries gaidstāves režīmā un aizmugurē esošais STANDBY LED indikators dažas reizes nomirgos zilā krāsā un pēc tam degs sarkanā krāsā.
• Ja sistēmas Soundbar tuvumā tiek lietota ierīce, kas izmanto tādu pašu frekvenci kā sistēma Soundbar, traucējumi var ietekmēt skaņas kvalitāti.
• Galvenās ierīces maksimālais bezvadu signāla pārraides attālums ir aptuveni 10 metri, taču tas var atšķirties atkarībā no darbības vides. Ja starp galveno ierīci un bezvadu zemfrekvenču skalruni atrodas dzelzsbetona vai metāla siena, sistēma var nedarboties vispār, jo bezvadu signāls nespēj izklūt cauri metālam.

UZMANIBU

• Bezvadu zemfrekvenču skałrunim ir bezvadu signālu uztverošas antenas. lerīces ir jāglabā vietā, kur tās nevar saskarties ar ūdeni un mitrumu.
• Optimālai klausišanās pieredzei nodrošiniet, ka vieta ap bezvadu zemfrekvences skaļruni un bezvadu aizmugurējie skaļruni (nopērkami atseviški) ir bez škēršliem.

Samsung bezvadu aizmugurējo skalruņu komplekta pievienošana sistēmai Soundbar

Paplašiniet līdz patiesai bezvadu telpiskai skaņai, pievienojot Samsung bezvadu aizmugurējo skaļruņu komplektu (SWA-9200S, iegādājams atseviški) sistēmai Soundbar.

Detalizētu informāciju par savienojumiem skatiet Samsung bezvadu aizmugurējo skaļruņu komplekta rokasgrāmatu.

05 SAVIENOŠANA AR TV

1. metode Savienošana, izmantojot HDMI

TV, kas atbalsta HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel), pievienošana

UZMANĪBU

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Lai savienotu televizoru un sistēmu Soundbar, izmantojot HDMI kabeli, noteikti savienojiet ar ARC vai eARC markētos terminālus. Pretējā gadījumā televizora skaņa var netikt atskanota.
• Ieteicamais kabelis ir High-Speed HDMI Cable with Ethernet.
• Ja pievieno televizoru, kas atbalsta eARC funkciju, "TV eARC" parādās displejā un atskan skaņa.
• Funkcija ARC/eARC atbalsta Dolby Atmos®.

1. Kad sistēma Soundbar un televizors ir ieslēgti, pievienojiet tiem HDMI kabeli, kā parādīts attēla.
2. Soundbar galvenās ierīces displeja logā tiek parādīts uzraksts "TV ARC" vai "TV eARC" un sistēma Soundbar atskaņo televizora skaņu.

- Ja televizorā ir iespējota funkcija eARC, tiek parādīta "TV eARC" ikona.

• Lai izveidotu savienojumu ar eARC, funkcija eARC TV izvēlnē ir jāiestata uz leslēgts. Plašāku informāciju par iestatīšanu skatiet TV lietotāja rokasgrāmatā. (piem., Samsung televizors :
  Sākums (n→ Izvēlne → lestatījumi ( )→ Visi iestatījumi ( )→kaṇa → lestatījumi ekspertiem → HDMI-eARC režīms (Autom.)
• Ja televizora skaņa nav dzirdama, nospiediet tālvadības pults vai sistēmas Soundbar augšpusē esošo pogu → (Avots), lai pārslēgtu uz režīmu “D.IN”. Ekrānā secīgi tiek parādīti uzraksti
  "D.IN" un "TV ARC" vai "TV eARC" un tiek atskanota televizora skana.
• Ja Soundbar galvenās ierīces displeja logā netiek parādīts uzraksts "TV ARC" vai "TV eARC", pārbaudiet, vai HDMI kabelis ir pievienots pareizajam portam.
• Izmantojiet televizora tālvadības pults skaluma līmeņa regulēšanas pogas, lai mainītu sistēmas Soundbar skaluma līmeni.

PIEZIMES

• Ja televizors, kas atbalsta HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel), tiek pievienots sistēmai Soundbar, izmantojot HDMI kabeli, digitālos video un audio datus var pārraidīt, nepievienojot atsevišku optisko kabeli.
• leteicams izmantot bezserdes HDMI kabeli, ja tāds pieejams. Ja izmantojat HDMI kabeli ar serdi, ieteicams izmantot tādu kabeli, kura diamets ir mazāks par 14 mm.
• Šī funkcija nav pieejama, ja HDMI kabelis neatbalsta opciju ARC vai eARC.
• ARC un eARC atškiras pēc joslas platuma. eARC, kas ir audio atgriešanas kanāla uzlabotā versija, ir ievērojami lielāks joslas platums nekā ARC. Augstāks joslas platums palielina pārsūtāmo datu apjomu. Tāpēc ar eARC kanālu varat baudīt skaņu, izmantojot tādus formātus kā Dolby Atmos®.
• Ja apraides signāls ir Dolby Digital un opcijas “Digitālās izvades audio formāts” iestatījums televizorā ir PCM, iestatījums ieteicams mainīt uz Dolby Digital. Kad šis iestatījums ir nomainīts, tiek nodrošināta augstāka skaņas kvalitāte. (Atkarībā no televizora ražotāja televizora izvēlnē Dolby Digital un PCM apzīmēšanai var būt izmantoti atšķirīgi vārdi.)

2. metode Savienojuma izveide, izmantojot optisko kabeli

Pārbaudes punktu saraksts pirms savienojuma izveides

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Ja tiek izmantots optiskais kabelis un termināliem ir pārsegi, nonemiet tos.

1. Savienojiet sistēmas Soundbar ligzdu DIGITAL AUDIO IN (OPTICAL) un TV ligzdu OPTICAL OUT, izmantojot digitālo optisko kabeli (nav iekļauts komplektācijā).
2. Nospiediet augšējā paneļa vai tālvadības pults pogu ➞ (Avots) un pēc tam izvēlieties režīmu "D.IN".
3. Televizora skaņa tiek atskanota sistēmā Soundbar.

Funkcijas Q-Symphony lietošana

Funkcijas Q-Symphony lietošanas laikā sistēma Soundbar tiek sinhronizēta ar Samsung televizoru, lai izvadītu skaņu caur divām ierīcēm un iegūtu optimālu telpisko efektu. Kad Soundbar ir pievienots, izvēlne "TV+Soundbar" atveras televizora izvēlnē Skaņas izvade. Izvēlieties attiecīgo izvēlni.

- Televizora izvēlnes piemērs: TV + [AV] Soundbar sērijas nosaukums (HDMI)

PIEZIMES

• Tas var darboties saskaņā ar kodeku, ko atbalsta televizors.
• Šī funkcija tiek atbalstīta tikai tad, ja ir pievienots HDMI kabelis vai optiskais kabelis (nav iekļauts komplektācijā).
• Atkaribā no televizora modela parādītais ziņojums var atšķirties.
• Šī funkcija ir pieejama dažos Samsung televizoru un Soundbar ieriču modelos.

3. metode Savienojuma izveide, izmantojot Bluetooth

Ja pievienosit televizoru, izmantojot Bluetooth, varēsit klausīties stereo skaņu bez nekādiem kabelu savienojumiem.

• Vienlaikus var pievienot tikai vienu televizoru.

Sākotnējā savienojuma izveide

1. Nospiediet tālvadības pults pogu ✝ PAIR, lai aktivizētu režīmu "BT PAIRING".

(VAI)

a. Nospiediet augšējā paneļa pogu ➞ (Avots) un pēc tam izvēlieties "BT". Ja ar sistēmu Soundbar nav savienota neviena ierīce, paziņojums "BT" pēc pāris sekundēm automātiski tiek nomainīts uz "BT PAIRING" vai "BT READY", ja pastāv savienojuma ieraksts.

b. Kad tiek parādīts paziņojums "BT READY", nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšējā paneļa pogu ➞ (Avots), lai tiktu parādīts paziņojums "BT PAIRING".

1. Televizorā izvēlieties režīmu Bluetooth. (Papildinformāciju skatiet televizora rokasgrāmatā.)

2. Televizora ekrāna sarakstā izvēlieties "Soundbar Q6C-Series(Bluetooth)".

Pieejamā sistēma Soundbar televizora Bluetooth ieriču sarakstā ir norādīta ar uzrakstu "Need Pairing" vai "Paired". Lai izveidotu savienojumu ar sistēmu Soundbar, izvēlieties ziņojumu un izveidojiet savienojumu.

- Kad televizors ir pievienots, sistēmas Soundbar priekšējā displejā tiek parādīts uzraksts [Televizora nosaukums] → “BT”.

1. Tagad jūs varat klausīties televizora skaņu no Soundbar sistēmas.

- Pēc tam kad pirmoreiz esat savienojis Soundbar ar savu televizoru, izmantojiet režimu "BT READY", lai izveidotu atkārtotu savienojumu.

Ja ierīci neizdodas pievienot

- Ja sarakstā ir redzams iepriekš pievienotas sistēmas Soundbar nosaukums (piemēram, "Soundbar Q6C-Series(Bluetooth)"), izdzēsiet to.

- Pēc tam atkārtojiet 1.-3. darbību.

Sistēmas Soundbar atvienošana no televizora

Nospiediet augšējā paneļa vai tālvadības pults pogu ➞ (Avots) un pārslēdzieties uz jebkuru režīmu, izņemot "BT".

- Atvienošana ilgst noteiktu laiku, jo televizoram ir jäsaņem atbilde no sistēmas Soundbar. (Nepieciešamais laiks var atšķirties atkarībā no televizora modela.)

- Lai atceltu automātisko Bluetooth savienojuma izveidi starp sistēmu Soundbar un televizoru, nospiediet un 5 sekundes turiet tālvadības pults pogu Pa kreisi, kad sistēmas Soundbar status in "BT READY". (leslēdziet → Izslēdziet.)

Kāda ir atškīrība starp BT READY un BT PAIRING?

- BT READY : Šajā režīmā var atjaunot savienojumu ar televizoru vai mobilo ierīci, ar ko iepriekš jau bija izveidots savienojums.

- BT PAIRING : Šajā režimā varat savienot jaunu ierīci ar sistēmu Soundbar. (Nospiediet tālvadības pults pogu ✝ PAIR vai nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšpusē esošo pogu 📄 (Avots), kad sistēma Soundbar darbojas režimā "BT".)

- Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m.

- Ja, izveidojot savienojumu ar Bluetooth ierici, tiek pieprasits PIN kods, ievadiet <0000>.

- Bluetooth savienojuma režimā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 m.

- Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 18 minūtes.

- Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos:

• ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks;
  – Ja sistēma Soundbar vienlaikus ir savienota pārī ar vairākām Bluetooth ierīcēm.
• ja Bluetooth ierīce ir izslēqta, nav pieejama vai radušies tās darbības traucējumi.

- Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos vilņus, piemēram, mikrovilņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

06 SAVIENOŠANA AR ĀRĒJU IERĪCI

1. metode Savienojuma izveide, izmantojot HDMI kabeli (ar Dolby Atmos® dekodēšanas un atskaņošanas funkciju)

Pārbaudes punktu saraksts pirms savienojuma izveides

• Ja audio izvades iespējas ietver opciju Sekundārais audio, tai ir jābūt izslēgtai.
• Pārliecinieties, vai saturs atbalsta tehnoloğiju Dolby Atmos®.

1. Pievienojiet HDMI kabeli no Soundbar apakšdaļa esošās HDMI pieslēgvetas pie digitālās ierīces HDMI OUT pieslēgvetas.
2. Pievienojiet HDMI kabeli no Soundbar apakšdalā esošās HDMI TO TV (eARC/ARC) pieslēgvetas pie TV HDMI IN (eARC) pieslēgvetas.
3. Nospiediet augšējā paneļa vai tālvadības pults pogu ➞ (Avots) un pēc tam izvēlieties "HDMI".
4. Soundbar displeja panelī tiek parādīts izvēlētais režīms "HDMI" un tiek atskanota skana.

PIEZIMES

• Kad izmantojat Dolby Atmos®: ja ievades avots ir Dolby Atmos®, skatiet tēmu "Izvades specifikācijas dažādiem skanu efektu režīmiem" 13. lpp.
• Ja ir aktivizēta funkcija Dolby Atmos®, priekšējā displejā tiek parādīts pazinojums "DOLBY ATMOS".
• Dolby Atmos® konfigurēšana Blu-ray disku atskanotājā vai citā ierīcē.

Blu-ray disku atskaņotāja vai citas ierīces iestatījumu izvēlnē atveriet audio izvades iespējas un pārliecinieties, vai Bitu plūsma iestatījums ir “Bez kodējuma”. Piemēram, Samsung Blu-ray disku atskaņotājā atveriet izvēlni Sākums → Skana → Diqitālā izvade un pēc tam izvēlieties Bitu plūsma (neapstrādāta).

- HDMI Caurlaidspēja ir tad, kad Soundbar atskaņo audio no avota, izmantojot savus skaļruņus, un sūta nemainītu video signālu uz TV, izmantojot otro HDMI kabeli.

Atbalstīto UHD signālu specifikācijas (3840 x 2160 pikseli)

Kadru ātrums(kadri/sekundē)	Krāsu dzilums RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 bit 0 0 0 0
	10 bit -- 0 0
	12 bit -- 0 0
120	8 bit ----
	10 bit ----

- Atbalstītās specifikācijas var atšķirties atkarībā no pievienotās ārējās ierīces vai lietošanas apstākliem.

2. metode Savienojuma izveide, izmantojot optisko kabeli

1. Savienojiet Soundbar DIGITAL AUDIO IN (OPTICAL) pieslēgvietu un ārējās ierīces OPTICAL OUT pieslēgvietu ar optisko kabeli (nav ieklauts komplektācijā), kā redzams attēlā.
2. Izvēlieties režīmu "D.IN", nospiežot augšējā panela vai tālvadības pults pogu → (Avots).
3. Ārējā ierīce tiek atskanota sistēmā Soundbar.

07 USB DZINA PIEVIENOŠANA

Varat atskanot USB saglabatos mūzikas failus, izmantojot Soundbar ierīci.

1. Pievienojiet USB dzini USB pieslēgvietai produkta apakšdaļa.
2. Nospiediet augšējā paneļa vai tālvadības pults pogu ➞ (Avots) un pēc tam izvēlieties "USB".
3. Displejā tiks parādīts uzraksts "USB".
4. Atskanojiet mūzikas failus no USB dziņa, izmantojot Soundbar ierīci.

- Soundbar automātiski izslēdzas (Auto Power Down), ja no USB dziņa nav audio signāla vai neviens USB dzinis nav pievienots ilgāk par 18 minūtēm.

Faila formāta veidu saderības saraksts

Paplašinājums	Kodeks	Iztveršanas frekvence	Datu pārraides ātrums
*.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz 32 kbps ~ 320 kbps
	MPEG1 Layer3 32 kHz ~ 48 kHz	32 kbps ~ 320 kbps
	MPEG2 Layer3	16 kHz ~ 24 kHz	8 kbps ~ 160 kbps
	MPEG2.5 Layer3	8 kHz ~ 12 kHz	8 kbps ~ 160 kbps
*.wma	WMA7/8/9 (tikai audio)	32 kHz ~ 48 kHz 32 kbps ~ 320 kbps
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 kbps ~ 500 kbps
*.aac*.m4a*.mp4	AAC-LC(MPEG2/MPEG4 tikai audio)	32 kHz ~ 48 kHz 32 kbps ~ 320 kbps
*.wav	LPCM	32 kHz ~ 192 kHz	1024 kbps ~ 9216 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 kbps ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 kbps ~ 9216 kbps

• Ja USB dzinī ir pārāk daudz mapju (aptuveni 200) un failu (aptuveni 2000), Soundbar var būt nepieciešams laiks, lai pieklūtu failiem un atskaņotu tos.
• Atbalstītā USB failu sistēma: FAT16, FAT32, NTFS

08 SAVIENOJUMA IZVEIDE AR MOBILO IERİCI

Savienošana, izmantojot Bluetooth

Kad mobilā ierīce ir pievienota, izmantojot Bluetooth, jūs varat dzirdēt stereo skaņu bez jebkādām problēmām, ko sagādā kabeļu pievienošana.

• Kad tiek pievienota sapārota Bluetooth ierīce un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta.
• Vienlaikus var izveidot s savienojumu ar vienu televizoru vai divām Bluetooth ierīcēm.

Sākotnējā savienojuma izveide

- Pievienojot jaunu Bluetooth ierīci, nodrošiniet, lai ierīce atrodas ne tālāk par 1 m.

1. Nospiediet tālvadības pults pogu ✝ PAIR, lai aktivizētu režimu "BT PAIRING".

(VAI)

a. Nospiediet augšējā paneļa pogu ➞ (Avots) un pēc tam izvēlieties "BT". Ja ar sistēmu Soundbar nav savienota neviena ierīce, paziņojums "BT" pēc pāris sekundēm automātiski tiek nomainīts uz "BT PAIRING" vai "BT READY", ja pastāv savienojuma ieraksts.
b. Kad tiek parādīts paziņojums "BT READY", nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšējā paneļa pogu (Avots), lai tiktu parādīts paziņojums "BT PAIRING".

1. Sarakstā izvēlieties "[AV]Samsung Soundbar Q6C-Series".

- Kad ir izveidots sistēmas Soundbar un mobilās ierīces [mobilās ierīces nosaukums] savienojums, priekšējā displejā parādās "BT".

1. Atskaņojiet sistēmā Soundbar mūzikas failus no ierīces, kas ir pievienota, izmantojot Bluetooth.

- Pēc tam kad pirmoreiz esat savienojis Soundbar ar savu mobilā ierīce, izmantojiet režīmu "BT READY", lai izveidotu atkārtotu savienojumu.

Ja ierīci neizdodas pievienot

- Ja mobilās ierīcēs skaļruņu sarakstā ir esošs Soundbar (piemēram, "[AV]Samsung Soundbar Q6C-Series"), dzēsiet to.

- Pēc tam atkārtojiet 1. un 2. darbību.

Kāda ir atšķirība starp BT READY un BT PAIRING?

- BT READY : Šajā režīmā var atjaunot savienojumu ar televizoru vai mobilo ierīci, ar ko iepriekš jau bija izveidots savienojums.

- BT PAIRING : Šajā režīmā varat savienot jaunu ierīci ar sistēmu Soundbar. (Nospiediet tālvadības pults pogu ✝ PAIR vai nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšpusē esošo pogu ➞ (Avots), kad sistēma Soundbar darbojas režimā “BT”.)

• Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m.
• Ja, izveidojot savienojumu ar Bluetooth ierīci, tiek pieprasīts PIN kods, ievadiet <0000>.
• Bluetooth savienojuma režimā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.
• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 18 minūtes.

• Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos:

• ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks;

• ja sistēma Soundbar vienlaikus tiek savienota pārī ar vairākām Bluetooth ierīcēm;
  – ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

• Sistēma Soundbar atbalsta SBC datus (44,1 kHz, 48 kHz).
• Izveidojiet savienojumu tikai ar tādu Bluetooth ierīci, kas atbalsta A2DP (AV) funkciju.
• Nevarat izveidot sistēmas Soundbar savienojumu ar Bluetooth ierīci, kas atbalsta tikai HF (Hands Free) funkciju.
• Ja sistēma Soundbar ir savienota pārī ar Bluetooth ierīci, ierīces skenēto ierīču sarakstā atlasot ierakstu "[AV]Samsung Soundbar Q6C-Series", sistēma Soundbar automātiski tiek pārslēgta režimā "BT".

- Opcija ir pieejama tikai tad, ja sistēma Soundbar ir pieejama ar Bluetooth ierīci pārī savienoto ierīču sarakstā. (Ierīcei Bluetooth un sistēmai Soundbar ir jābūt iepriekš savienotām pārī vismaz vienu reizi.)

• Sistēmas Soundbar nosaukums Bluetooth ierīces meklēto ierīču sarakstā tiek parādīts tikai tad, ja sistēmas Soundbar displejā ir redzams ziņojums "BT READY".
• Pievienojot Soundbar ierīci Bluetooth ierīcei, novietojiet abas ierīces pēc iespējas tuvāk vienu otrai.
• Jo tālāk Soundbar atrodas no Bluetooth ierīces, jo zemāka skaņas kvalitāte. Ja ierīces neatrodas bezvadu signāla darbības rādiusā, Bluetooth savienojums var pārtrūkt.
• Bluetooth savienojums var nedarboties, kā paredzēts, vietās ar nepilnvērtīgu uztveršanu.

- Bluetooth ierīce var radīt troksni vai darboties klūdaini tālāk norādītajos apstāklos.

– Ja kermenis ir saskarē ar Bluetooth ierīces vai Soundbar signāla uztvērēju.

• Stūros vai gadījumos, kad tuvumā ir škērslis, piemēram, siena vai nodalijums, kur var rasties elektriskās izmainas.
• Ja notiek pakļaušana tādu izstrādājumu radio traucējumiem, kas atrodas tajā pašā frekvenču diapazonā, piemēram, medicīnas ierīces, mikrovilņu krāsnis un bezvadu LAN ierīces.
• Škēršli, piemēram, durvis un sienas, joprojām var ietekmēt skaņas kvalitāti, pat ja ierīces ir efektīvā diapazonā.

- Nemiet vērā, ka Soundbar nevar savienot pārī ar citām Bluetooth ierīcēm, kamēr izmanto Bluetooth opciju.

- Šī bezvadu ierīce darbības laikā var radīt elektriskos traucējumus.

Bluetooth Power ieslēgšana (SOUND MODE)

Ja iepriekš pārī savienotu Bluetooth ierīci tiek mēģināts savienot pārī ar sistēmu Soundbar, kad ir ieslēgta funkcija Bluetooth Power ieslēgšana un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta.

1. Nospiediet un vismaz 5 sekundes turiet nospiestu tālvadības pults pogu SOUND MODE, kamēr ir ieslēgta sistēma Soundbar.
2. Sistēmas Soundbar displejā tiek parādīts ziņojums "ON-BLUETOOTH POWER".

Bluetooth ierīces atvienošana no sistēmas Soundbar

Bluetooth ierīces un sistēmas Soundbar savienojumu var pārtraukt. Norādījumus skatiet Bluetooth ierīces lietotāja rokasgrāmatā.

- Sistēmas Soundbar savienojums tiek pārtraukts.

- Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums “BT DISCONNECTED”.

Sistēmas Soundbar atvienošana no Bluetooth ierīces

Nospiediet augšējā paneļa vai tālvadības pults pogu ➞ (Avots) un pārslēdzieties uz jebkuru režīmu, izņemot “BT”.

• Atvienošana ilgst noteiktu laiku, jo Bluetooth ierīcei ir jāsaņem atbilde no sistēmas Soundbar. (Savienojuma pārtraukšanas laiks var atšķirties atkarībā no Bluetooth ierīces.)
• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums “BT DISCONNECTED”.

Savienojums Bluetooth Multi

Sistēma Soundbar vienlaikus var būt savienota ar 2 Bluetooth ierīcēm.

1. Savienojiet sistēmu Soundbar ar divām Bluetooth ierīcēm. (Skatiet 28. lpp.)
2. Kad ir izveidots savienojums ar divām Bluetooth ierīcēm, atskaņojiet mūziku no vienas no ierīcēm.
3. Ja mūzika tiek atskaņota no Bluetooth ierīces "B", kamēr atskaņo no ierīces "A", mūzikas atskaņošana sākas ierīcē "B", un atskaņošana tiek automātiski apturēta/pauzēta ierīcē "A".
4. Versijās, kas vecākas par AVRCP V1.4, pārslēgšana no vienas atskanojošās ierīces uz otru var aizkavēties.

PIEZIMES

• lerīci var ieslēgt ar paziņojumu vai trauksmi dažās ierīcēs.
• Dažas ierīces neatbalsta Bluetooth vairākus savienojumus.
• "BT PAIRING" režīms tiek apturēts, ja neviena ierīce netiek sapārota 3 minūšu laikā.
• Dažas ierīcēs ierīču pārslēgšanai var būt nepieciešamas aptuveni 7 sekundes.
• Ja tiek veikts mēginājums pievienot trešo Bluetooth ierīci, ierīce A vai B tiek atvienota. (Tiek atvienota ierīce, no kuras nenotiek atskaņošana.)
• Vienlaicīgi var pievienot tikai vienu Samsung televizoru vai 2 Bluetooth ierīces.
• Kad sistēma Soundbar saņem pieprasījumu izveidot savienojumu ar Samsung televizoru, sistēma tiek atvienota no Bluetooth ierīcēm.

Funkcijas Tap Sound lietošana

Pieskarieties Soundbar ar mobilo ierīci, lai ar Soundbar palīdzību atskaņotu audio no mobilās ierīces.

- Šī funkcija var nebūt atbalstīta atkarībā no mobilās ierīces.

- Šī funkcija ir saderīga tikai ar tām Samsung mobilajām ierīcēm, kurās darbojas operētājsistēma Android 8.1 vai jaunāka versija.

1. Ieslēdziet mobilajā ierīcē funkciju Tap Sound.

- Plašāku informāciju par funkcijas ieslēgšanu skatiet tālāk sadalā “lespējojiet funkciju Tap Sound”.

1. Pieskarieties sistēmai Soundbar ar mobilo ierīci. Parādītajā ziņojumu logā izvēlieties "Start now". Tiks izveidots savienojums starp mobilo ierīci un sistēmu Soundbar, izmantojot Bluetooth.

2. Atskaņojiet audio no mobilās ierīces ar Soundbar palīdzību.

3. Šī funkcija savieno mobilo ierīci ar sistēmu Soundbar, izmantojot Bluetooth, nosakot vibrāciju, kas rodas, kad ierīce pieskaras sistēmai Soundbar.

4. Nepieskarieties ar mobilo ierīci sistēmas Soundbar asajiem stūriem. Pretējā gadījumā sistēma Soundbar vai mobilā ierīce var tikt saskrāpēta vai sabojāta.
5. Mobilo ierīci ieteicams ievietot pārsegā. Viegli pieskarieties plašajai zonai sistēmas Soundbar augšdaļa, nelietojot pārmērīgu spēku.
6. Lai lietotu šo funkciju, atjauniniet programmu SmartThings uz tās jaunāko versiju. Šī funkcija var nebūt atbalstīta atkarībā no programmas versijas.

lespējojiet funkciju Tap Sound

Izmantojiet programmu SmartThings, lai ieslēgtu funkciju Tap View, Tap Sound.

1. Mobilajā ierīcē palaidiet programmu SmartThings.
2. Izvēlieties (≡→_) programmas SmartThings ekrānā, kas tiek parādīts mobilajā ierīcē.
3. Izvēlieties "Tap View, Tap Sound" iestatījumu leslēgts, lai ħautu funkcijai darboties, kad mobilā ierīce atrodas sistēmas Soundbar tuvumā.

PIEZIMES

• Kad mobilā ierīce darbojas energijas taupīšanas režīmā, funkcija Tap Sound nedarbojas.
• Funkcija Tap Sound var nedarboties, ja sistēmas Soundbar tuvumā ir ierīces, kas rada radio traucējumus, piemēram, elektroierīces. Novietojiet ierīces, kas var radīt radio traucējumus, pietiekamā attālumā no sistēmas Soundbar.

09 SIENAS STIPRINĀJUMA UZSTĀDĪŠANA

Piesardzības pasākumi uzstādīšanas laikā

• Uzstādiet stiprinājumu tikai pie vertikālas sienas.
• Neuzstādiet vietā, kurā ir augsta temperatūra vai augsts mitruma līmenis.
• Pārliecinieties, vai siena ir pietiekami izturīga, lai noturētu šī izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izvēlieties citu uzstādīšanas vietu.

- legādājieties un izmantojiet turētājskrūves vai enkurskrūves, kas ir piemērotas attiecīgajai sienai (sausais apmetums, metāls, koks utt.). Ja iespējams, stiprinājuma skrūves nostipriniet sienas balstos.

- legādājieties tādas sienas stiprinājuma skrūves, kas ir piemērotas tās sienas tipam un biezumam, pie kuras uzstādīsit sistēmu Soundbar.

- Diametrs: M5

– Garums: ieteicams 35 mm vai garākas.

- Pirms sistēmas Soundbar uzstādīšanas uz sienas savienojiet tās kabelus ar ārējām ierīcēm.

- Pirms tā uzstādīšanas noteikti izslēdziet ierīci un atvienojiet to no barošanas avota. Pretējā gadījumā var tikt izraisīts elektrošoks.

Sienas stiprinājuma komponenti

Sienas stiprinājuma šablons

Skrūves turētājs Skrūve

Sienas stiprinājuma kronšteinu

1. Piespiediet Sienas stiprinājuma šablons pie sienas virsmas.

2. Sienas stiprinājuma šablons ir jānovieto līdzeni.

3. Ja televizors tiks stiprināts pie sienas, uzstādiet sistēmu Soundbar vismaz 5 cm zem televizora.

1. Salāgojiet Sienas stiprinājuma vadotnes viduslīniju ar televizora viduspunktu (ja uzstādāt sistēmu Soundbar zem televizora) un pēc tam fiksējiet Sienas stiprinājuma šablons pie sienas, izmantojot līmlenti.

- Ja neuzstādāt sistēmu zem televizora, novietojiet Viduslinija uzstādīšanas vietas vidū.

1. Ar pildspalvas vai uzasināta zīmuļa galu caurduriet ar A-TYPE apzīmēto attēlu viduspunktu katrā vadotnes galā, lai atzīmētu balsta skrūvju atveru vietas, un pēc tam nonemiet Sienas stiprinājuma šablons.

1. Izmantojot piemērota izmēra urbi, izurbiet sienā atveri katrā atzīmētajā vietā.

- Ja atzīmes neatbilst tapu pozīcijām, pirms atbalsta skrūvju ievietošanas atverēs ievietojiet atbilstošos kīlus. Ja lietojat kīlus, noteikti izurbiet pietiekami lielas atveres, kas piemērotas izmantotajiem kīliem.

1. Izstumiet skrūvi (nav iekļauta komplektācijā) caur katru Skrūves turētājs un pēc tam cieši ieskrūvējiet katru skrūvi balsta skrūves atverē.

1. Uzstādiet 2 Sienas stiprinājuma kronšteinu pareizā virzienā sistēmas Soundbar apakšā, izmantojot 2 Skrūves.

- Veicot montāžu, pārliecinieties, vai Sienas stiprinājuma kronšteinu izvirzītās daļas atrodas aiz sistēmas Soundbar aizmugures.

Sistēmas Soundbar labā mala

1. Uzstādiet sistēmu Soundbar ar tai piestiprinātajiem Sienas stiprinājuma kronšteinu, uzkarinot Sienas stiprinājuma kronšteinu uz sienā ieskrūvētajām Skrūves turētājs.

1. Pabīdiet sistēmu Soundbar uz leju, kā parādīts tālāk, lai Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

- levietojiet Skrūves turētājs Sienas stiprinājuma kronšteinu platākajā (apakšējā) daļa un pēc tam pabīdiet Sienas stiprinājuma kronšteinu uz leju, Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

Novietojiet sistēmu Soundbar uz televizora statīva.

Kā parādīts attēlā, salāgojiet sistēmas Soundbar centru ar televizora centru un uzmanīgi novietojiet sistēmu Soundbar uz televizora statīva.

Lai nodrošinātu optimālu skaņas kvalitāti, novietojiet sistēmu Soundbar vismaz 3 cm attālumā no televizora priekšējās virsmas.

PIEZIMES

• Pārliecinieties, vai sistēma Soundbar ir novietota uz līdzenas un stabilas virsmas.
• Nepietiekams attālums no televizora var izraisīt akustiskas problēmas.

11 PROGRAMMATURAS ATJAUNINĀŠANA

Uznēmums Samsung turpmāk var piedāvāt sistēmas Soundbar aparātprogrammatūras atjauninājumus.

Ja tiek piedāvāts atjauninājums, varat atjaunināt programmaparatūru, savienojot USB dzini ar programmaparatūras atjauninājumu, kas saglabāts tajā, ar Soundbar USB pieslēgVietu.

USB atjauninājums

Pēc atjaunināšanas tiek uzturēti visi pielāgotie lietotāja iestatījumi.

1. Pievienojiet USB dzini datora USB pieslēgvietai.

Svarīgi: Nodrošiniet, ka USB dzinī nav neviena mūzikas faila. Tas var traucēt programmaparatūras atjaunināšanai.

1. Atveriet (www.samsung.com) → klientu atbalsta izvēlnes opcijā meklējiet modela nosaukumu.

- Plašāku informāciju par jauninājumiem skatiet jauninājumu rokasgrāmatā.

1. Lejupielādējiet atjauninājuma failu (USB tips).

2. Atarhivējiet lejupielādēto jaunināšanas failu un kopējiet *.bin failu USB dziņa saknes direktorijā.

3. Izslēdziet Soundbar un pievienojiet USB dzini, kurā ir ietverts aparātprogrammatūras atjauninājums, Soundbar USB pieslēgvietai.

4. leslēdziet Soundbar un nospiediet pogu (Avots), lai atlasītu USB avotu. Parādīsies "UPGR", process var ilgt 3 minūtes.

- Aparātprogrammatūras atjauninājuma process ir redzams UPGR → B -- → DONE → BYE secībā, B vai H var parādīties atbilstoši aparātprogrammatūrai, kas tiek atjaunināta.

PIEZIMES

- Soundbar tiek automātiski atsāknēta, kad atjauninājums ir izpildīts.

- Šim izstrādājumam ir funkcija DUAL BOOT. Ja programmaparatūra netiek atjaunināta, varat vēlreiz atjaunināt to.

- Atjaunināšanas laikā neizslēdziet vai nenoņemiet USB.

- Ja atjaunināšana neturpinās, vēlreiz pievienojiet Soundbar strāvas vadu.

- Kad ir instalēta jaunākā versija, atjaunināšana netiek veikta.

- Atkarībā no USB veida atjauninājums var netikt atbalstīts.

- Ja zemfrekvenču skalruņa savienojums netiek automātiski atkārtoti izveidots pēc atjaunināšanas, skatiet 16 .lpp.

- Ja programmatūras atjaunināšana neizdodas, pārbaudiet, vai USB dzinis nav bojāts.

- Mac OS lietotājiem ir jāizmanto MS-DOS (FAT) kā USB formāts.

Atiestatišana

Sistēmas Soundbar augšpuse

Kad Soundbar ir ieslēgts, vienlaikus nospiediet uz korpusa esošās pogas — + (Skalums) un turiet tās nospiestas vismaz 5 sekundes. Displejā parādās INIT OK, Soundbar restartējas.

UZMANIBU

- Tiek atiestatīti visi Soundbar iestatījumi. Noteikti veiciet to tikai tad, ja ir nepieciešama atiestatīšana.

Pirms meklējat palīdzību, pārbaudiet tālāk norādīto.

Soundbar neieslēdzas.

→Pārbaudiet, vai sistēmas Soundbar barošanas vads ir pareizi iesprausts kontaktligzdā.

Soundbar darbojas klūdaini.

→Atvienojiet barošanas vadu un atkal iespraudiet to.
→ Atvienojiet strāvas vadu un atkal pievienojiet to ārējai ierīcei un mēģiniet vēlreiz.
→Ja nav signāla, sistēma Soundbar pēc zināma laika automātiski tiek izslēgta. leslēdziet barošanu. (skatiet 7. lpp.)

Ja tālvadības pults nedarbojas.

→Novietojiet tālvadības pulti tieši pret Soundbar.
→Nomainiet baterijas pret jaunām.

Soundbar neatskaņo nevienu skaņu.

→Sistēmas Soundbar skalums ir pārāk mazs vai izslēgts. Noregulējiet skalumu.
→Kad ir pievienota kāda ārējā ierīce (STB, Bluetooth ierīce, mobilā ierīce u.c.), regulējiet ārējās ierīces skaļumu.
→Lai atskanotu televizora skaņu, izvēlieties Soundbar. (Samsung televizors: Sākums
(→ Izvēlne → Iestatījumi ( )→ Visi iestatījumi ( → Skaņa → Skaņas izvade → Izvēlieties Soundbar)
→Vada savienojums ar sistēmu Soundbar var būt valīgs. Atvienojiet vadu un pievienojiet vēlreiz.
→Atvienojiet strāvas vadu pavisam, pievienojiet to vēlreiz un ieslēdziet ierīci.
→Veiciet ierīces inicializāciju un mēģiniet vēlreiz. (skatiet 37. lpp.)

Zemfrekvences skałrunis neatskaņo nevienu skaņu.

→Pārbaudiet, vai LED indikators zemfrekvenču skaļruņa aizmugurē deg zilā krāsā. Ja indikators mirgo zilā krāsā vai deg sarkanā krāsā, savienojiet sistēmu Soundbar un zemfrekvenču skaļruni no jauna. (skatiet 16. lpp.)
→Ja starp sistēmu Soundbar un zemfrekvenču skalruni ir škērslis, tas var radīt darbības traucējumus. Novietojiet ierīces vietā, kur starp tām nav škēršlu.
→Citas tuvumā esošas ierīces, kuras raida radiofrekvenču signālus, var izraisīt savienojuma pārrāvumu. Šādām ierīcēm nevajadzētu atrasties skaļruņa tuvumā.
→ Atvienojiet strāvas vadu un pievienojiet to vēlreiz.

Ja zemfrekvences skaļruņa skaņa ir raustīga, kavēta vai trokšņaina.

→Problēmu var izraisīt jebkāds priekšmets starp Soundbar un zemfrekvences skaļruni. Pārvietojiet ierīces uz vietu, kur nav šādu priekšmetu.
→Ja zemfrekvences skałrunis un telpiskais skałrunis atrodas pārāk tālu no Soundbar. Novietojiet to Soundbar tuvumā.
→Ja Soundbar atrodas tādu instrumentu vai elektroieriču tuvumā, kas var radīt radio traucējumus, skaņa varbūt raustīga vai kavēta. Novietojiet Soundbar attālāk no šādām ierīcēm, kas rada radio traucējumus. (Piemēram, bezvadu maršrutētājs)
→Mainiet TV tikla savienojuma statusu no bezvadu uz vadu.

Zemfrekvenču skalrunis neskan pietiekami skali.

→lespējams, jūsu atskanotā satura ieraksta skalums ir zems. Pamēginiet noregulēt zemfrekvenču skalruņa skalumu. (skatiet 12. lpp.)

→Novietojiet zemfrekvenču skalruni sev tuvāk.

Ja televizors nav pievienots, izmantojot HDMI TO TV (eARC/ARC).

→Pārbaudiet, vai HDMI kabelis ir pareizi pievienots eARC pieslēgvietai. (skatiet 19. lpp.)

→Savienojuma izveide var nebūt iespējama pievienotas ārējās ierīces dēļ (pierīce, spēļu konsole u.c.). Savienojiet sistēmu Soundbar tieši.

→HDMI-CEC var nebūt aktivizēts televizorā. leslēdziet CEC televizora izvēlnē. (Samsung televizors: Sākums ( ➞ → Izvēlne → lestatījumi ( ➞ → Visi iestatījumi ( ) ➞ Savienojums → Ārējo ieriču pārvaldnieks → Anynet+ (HDMI-CEC) DEG)

→Lai izveidotu savienojumu ar eARC, funkcija eARC TV izvēlnē ir jāiestata uz leslēgts. (Samsung televizors : Sākums (In)→ Izvēlne → lestatījumi (→ Visi iestatījumi (→ Skaņa → lestatījumi ekspertiem → HDMI-eARC režīms (Autom.))

Neienāk skaņas signāls, ja savienojums ar televizoru ir izveidots, izmantojot režīmu HDMI TO TV (eARC/ARC).

→ lerīce neatskaņo ienākošo signālu. Nomainiet televizora audio izvades režīmu uz PCM vai AUTO. (Samsung televizors: Sākums (n)→ Izvēlne → Iestatījumi ( )→ Visi iestatījumi ( ⚙→ Skaņa → Iestatījumi ekspertiem → Digitālās izvades audioformāts)

Soundbar neizveido savienojumu, izmantojot Bluetooth.

→Lai izveidotu savienojumu ar jaunu ierīci, pārslēdzieties uz režīmu "BT PAIRING". (Nospiediet tālvadības pults pogu ✝PAIR vai vismaz 5 sekundes turiet nospiestu pogu ➞(Avots) uz korpusa.)

→Ja sistēma Soundbar ir pievienota citai ierīcei, tad pirms pārslēgšanas uz citu ierīci, šī ierīce vispirms ir jāatvieno.

→Atjaunojiet savienojumu pēc Bluetooth skaļruņu saraksta izdzēšanas. (Samsung televizors: Sākums ( ➞ → Izvēlne → lestatījumi ( ➞ → Visi iestatījumi ( ) ➞ Skaņa → Skaņas izvade → Bluetooth skaļruņu saraksts)

→lespējams, ir atspējota automātiskā savienojuma izveide ar televizoru. Kad sistēma Soundbar ir režimā "BT READY", uz Soundbar tālvadības pults nospiediet pogu Pa kreisi un turiet to nospiestu, lai atlasītu ON-TV CONNECT. Ja redzams ziņojums OFF-TV CONNECT, vēlreiz nospiediet pogu Pa kreisi un turiet to nospiestu 5 sekundes, lai pārslēgtu savienojumu.

→Atvienojiet strāvas vadu, atkal pievienojiet to un mēginiet vēlreiz.

→Veiciet ierīces inicializāciju un mēģiniet vēlreiz. (skatiet 37. lpp.)

Skaṇa pazūd, izveidojot savienojumu ar Bluetooth palīdzību.

→Dažas ierīces var izraisīt radio traucējumus, ja tās atrodas pārāk tuvu Soundbar, piemēram, mikroviļņu krāsnis, bezvadu maršrutētāji utt.
→Ja ierīce, kurai izveidots savienojums ar Bluetooth palīdzību, pārvietojas prom no Soundbar, var tikt izraisīts skaņas zudums. Pārvietojiet ierīci tuvāk Soundbar.
→Ja kāda Ķkemeņa daļa ir saskarē ar Bluetooth raiduztvērēju vai produktu, kas uzstādīts uz metāla mēbeles, skaņa var pazust. Pārbaudiet uzstādīšanas un lietošanas apstāklus.

Bluetooth vairāki savienojumi nedarbojas.

→Kad TV ir pievienots Soundbar, Bluetooth vairāki savienojumi var nedarboties. Atvienojiet Soundbar no TV un mēģiniet vēlreiz.
→Pārbaudiet, vai Bluetooth vairāku savienojums iestatījums ir ieslēgts. (Skatiet sadaļu Soundbar neizveido savienojumu, izmantojot Bluetooth..)
→Atvienojiet pašreiz atskanoto ierīci, sapārojiet ar pievienojamo ierīci un vēlreiz pievienojiet iepriekšējo ierīci.
→Ja skaņas nav pat pēc atbilstoša savienojuma izveides, skatiet sadaļu Skaņa pazūd, izveidojot savienojumu ar Bluetooth palīdzību..

Soundbar neieslēdzas automātiski ar TV.

→Ja sistēma Soundbar tiek izslēgta, kamēr televizors ir ieslēgts, barošanas sinhronizācija ar televizoru tiek atspējota. Vispirms izslēdziet televizoru.

13 LICENCE

Dolby

ATMOS

Lai nosūtītu jautājumus un pieprasījumus par atvērto pirmkodu, sazinieties ar uzņēmumu Samsung Open Source (http://opensource.samsung.com)

15 SVARİGA PIEZİME PAR APKOPI

• Shēmas un attēli šajā lietotāja rokasgrāmatā ir nodrošināti tikai atsaucei, un tie var atšķirties no faktiskā izstrādājuma izskata.
• Šādos gadījumos var tikt iekasēta administrēšanas maksa:

(a) pēc jūsu pieprasījuma tiek izsaukts inženieris, taču izstrādājums nav bojāts (t. i., ja neesat izlasījis šo lietotāja rokasgrāmatu);

(b) esat atnesis ierīci uz remonta centru, taču izstrādājums nav bojāts(t. i., ja neesat izlasījis šo lietotāja rokasgrāmatu).

- Jūs tiksiet informēts par administrēšanas maksas apmēru pirms speciālista ierašanās.

16 SPECIFIKĀCIJAS UN NORĀDĪJUMI

Specifikācijas

Modeļa nosaukums HW-Q60C
USB 5V/0,5A
Svars 3,5 kg
Izmēri (P x A x Dz) 1030,0 x 57,0 x 105,0 mm
Darba temperatūras diapazons +5°C līdz +35°C
Darba mitruma diapazons 10 % līdz 75 %
PASTIPRINĀTĀJSNominālā izvades jauda	180W (30W x 6)
Atbalstītie atskanošanas formāti	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS Digital Surround / LPCM 8ch
Zemfrekvenču skalruņa nosaukums PS-WC67B
Svars 5,5 kg
Izmēri (P x A x Dz) 184,0 x 343,0 x 295,0 mm
PASTIPRINĀTĀJSNominālā izvades jauda	160W
Kopējais energijas patērinš gaidstāves režimā (W)	2,0W
BluetoothPieslēgvetas deaktivizēšanas metode	Nospiediet un vismaz 5 sekundes turiet pogu SOUND MODE, lai izslēgtu Bluetooth Power funkciju.

PIEZIMES

• Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmainas specifikācijās.
• Svars un izmēri ir norādīti aptuveni.

- Līdz ar šo Samsung apstiprina, ka šis radio aprīkojums atbilst Direktīvas 2014/53/ES un saistošajām Apvienotās Karalistes ar likumu noteiktajām prasībām. Atbilstības deklarācijas pilns teksts ir pieejams šajā interneta adresē http://www.samsung.com, izvēlieties Atbalsts un ievadiet modela nosaukumu. Šo aprīkojumu var darbināt visās ES valstīs un Apvienotajā Karalistē.

• BEZVADU IERİCES IZEJAS JAUDA

RF raiditāja maksimālā jauda

100 mW, 2,4 GHz – 2,4835 GHz

25 mW, 5,725 GHz – 5,825 GHz

[Pareiza atbrīvošanās no šī izstrādājuma baterijām]

(Attiecas uz valstīm, kur tiek izmantotas atseviškas savākšanas sistēmas.)

Šis markējums uz baterijas, rokasgrāmatas vai iepakojuma norāda, ka pēc šajā izstrādājumā ietverto bateriju kalpošanas laika beigām no tām nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Ja ir atzīmēti kīmiskie simboli Hg, Cd vai Pb, baterija satur dzīvsudrabu, kadmiju vai svinu tādā līmenī, kas pārsniedz Direktīvā 2006/66/EK noteiktos standartlīmeņus. Ja baterijas netiek pareizi izmestas, šīs vielas var nodarīt kaitējumu cilvēku veselībai vai videi.

Lai aizsargātu dabas resursus un veicinātu materiālu atkārtotu lietošanu, lūdzu, nodaliet baterijas no citu veidu atkritumiem un nododiet tās pārstrādei atbilstoši vietējai bezmaksas bateriju pārstrādes sistēmai.

Pareiza atbrīvošanās no šī izstrādājuma

(elektriskā un elektroniskā aprīkojuma atkritumi)

(Attiecas uz valstīm, kur tiek izmantotas atseviškas savākšanas sistēmas.)

Šis markējums uz izstrādājuma, piederumiem vai dokumentācijas norāda, ka pēc izstrādājuma kalpošanas laika beigām no izstrādājuma un tā elektroniskajiem piederumiem (piemēram, lādētāja, austiņām, USB kabela) nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Lai nepieļautu iespējamu kaitējumu apkārtējai videi vai cilvēku veselībai nekontrolētas atkritumu likvidēšanas dēļ, atdaliet šos priekšmetus no citu veidu atkritumiem un utilizējiet tos atbilstoši prasībām, tādējādi veicinot materiālo resursu ilgtspējīgu atkārtoto izmantošanu. Lai saņemtu detalizētu informāciju par to, kur un kā var nogādāt šos priekšmetus, lai tos pārstrādātu videi draudzīgā veidā, mājsaimniecību lietotājiem ir jāsazinās ar mazumtirgotāju, no kura viņi iegādājās šo izstrādājumu, vai vietējo valsts iestādi.

Komerclietotājiem ir jāsazinās ar piegādātāju un jāiepazīstas ar pirkšanas līguma noteikumiem un nosacījumiem. Šo izstrādājumu un tā elektroniskos piederumus nedrīkst sajaukt ar citiem likvidējamiem uzņēmuma atkritumiem.

Informāciju par uzņēmuma Samsung saistībām vides aizsardzības jomā un ar izstrādājumu saistītajiem tiesību aktos noteiktajiem pienākumiem, piemēram, REACH, WEEE, Akumulatori, skatiet vietnē: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

KOMISIJAS REGULA (ES) 2019/1782

Ekodizaina prasības ārējiem barošanas avotiem :

www.samsung.com/global/ecodesign_component

OHUTUSTEAVE

HOIATUSED

ELEKTRILÖÖGIOHU VÄHENDAMISEKS ÄRGE EEMALDAGE KAANT (EGA TAGAPANEELI).

SEADMES POLE KASUTAJA HOOLDATAVAID OSI. HOOLDAMISEKS PÖÖRDUGE KVALIFITSEERITUD TEENINDUSTÖÖTAJATE POOLE.
