MANUAL DE UTILIZARE HW-Q64C SAMSUNG

AVERTISMENTE PRIVIND SIGURANŢA PENTRU A REDUCE RISCUL DE ELECTROCUTARE, NU SCOATEŢI CAPACUL POSTERIOR (SAU DIN SPATE). ÎN INTERIOR NU EXISTĂ PIESE CARE POT FI REPARATE DE UTILIZATOR. PENTRU SERVICE, ADRESAŢI-VĂ PERSONALULUI CALIFICAT. Consultați tabelul de mai jos pentru o explicație a simbolurilor care pot apărea pe produsul dvs. Samsung. ATENŢIE RISC DE ELECTROCUTARE NU DESCHIDEŢIAcest simbol indică faptul că tensiunea din interior este ridicată. Orice fel de contact cu părţile interioare ale acestui produs este periculos.Acest simbol indică faptul că produsul este însoţit de documentaţie importantă privind utilizarea şi întreţinerea.Produs clasa II: Acest simbol indică că nu este necesară împământarea. Dacă acest simbol nu este prezent pe un produs cu un cablu de alimentare, produsul TREBUIE să aibă o bună conexiune la împământare (masă). Tensiune c.a.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.a.Tensiunea c.c.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.c.Atenţie! Consultaţi instrucţiunile de utilizare: Acest simbol instruieşte utilizatorul să consulte manualul de utilizare pentru mai multe informaţii legare de siguranţă. AVERTISMENT

• Pentru a reduce riscul de incendiu şi de electrocutare, feriţi aparatul de ploaie şi umezeală. ATENŢIE

• PENTRU A PREVENI ELECTROCUTAREA, POTRIVIŢI LAMELA ŞTECHERULUI ÎN PRIZĂ ŞI INTRODUCEŢI COMPLET.

• Acest aparat trebuie conectat la o priză de curent alternativ cu conectare de protecţie prin împământare.

• Pentru a deconecta aparatul de la priză, trebuie să scoateţi ştecherul, drept urmare priza va imediat funcţională.

• Nu expuneţi acest aparat la scurgeri sau stropiri. Nu plasaţi pe aparat obiecte pline cu lichid, cum ar vazele.

• Pentru a opri complet aparatul, trebuie să scoateţi cablul de alimentare din priza de perete. Prin urmare, cablul de alimentare trebuie să poată accesat cu uşurinţă în orice moment.ROM - 3 PRECAUŢII

1. Asigurați-vă că sursa de alimentare cu c.a.

din locuința dvs. respectă cerințele energetice menționate pe eticheta de identicare situată pe partea inferioară a produsului. Instalaţi unitatea în poziţie orizontală sau pe un suport solid (mobilă), cu sucient spaţiu în jur pentru ventilaţie 7~10 cm. Asiguraţi-vă că fantele de ventilaţie nu sunt acoperite. Nu aşezaţi unitatea pe amplicatoare sau pe alte echipamente care se pot încinge. Această unitate este destinată pentru utilizare continuă. Pentru a opri complet unitatea, deconectaţi cablul de alimentare de la priză. Deconectaţi unitatea de la priză dacă nu o utilizaţi mai mult timp.

2. În timpul furtunilor cu descărcări electrice,

scoateţi ştecherul din priză. Creşterile de tensiune din cauza descărcărilor electrice pot duce la defectarea aparatului.

3. Nu expuneţi aparatul la acţiunea directă a

razelor soarelui sau a altor surse de căldură. Aparatul se poate supraîncălzi şi defecta.

4. Protejaţi aparatul de umiditate (de ex. vaze)

şi căldură excesivă (de ex. un şemineu) sau de echipamentele care creează câmpuri magnetice sau electronice puternice. Deconectaţi cablul de alimentare de la sursa de alimentare cu curent alternativ în cazul unei disfuncţionalităţi. Aparatul nu este destinat utilizării industriale. Utilizaţi produsul doar în scopuri personale. Este posibil să se creeze condens, dacă aparatul sau discul au fost depozitate la temperaturi scăzute. Dacă transportaţi unitatea pe timpul iernii, aşteptaţi aproximativ 2 ore înainte de utilizare, pentru ca unitatea să ajungă la temperatura camerei.

5. Bateriile utilizate pe acest produs conţin

chimicale dăunătoare pentru mediul înconjurător. Nu aruncaţi bateriile împreună cu celelalte reziduuri menajere. Nu aruncaţi bateriile în foc. Nu scurtcircuitaţi, dezasamblaţi sau supraîncălziţi bateriile. ATENŢIE : Există pericolul de explozie dacă bateria este înlocuită incorect. Înlocuiţi bateria cu una de acelaşi tip sau de un tip echivalent.ROM - 4 CONŢINUT 01 Vericarea componentelor 6 02 Descrieri 7 Panoul frontal/superior al sistemului Soundbar ------------------------- 7 Panoul inferior al unității Soundbar ------------------------- 8 03 Folosirea telecomenzii 9 Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA)

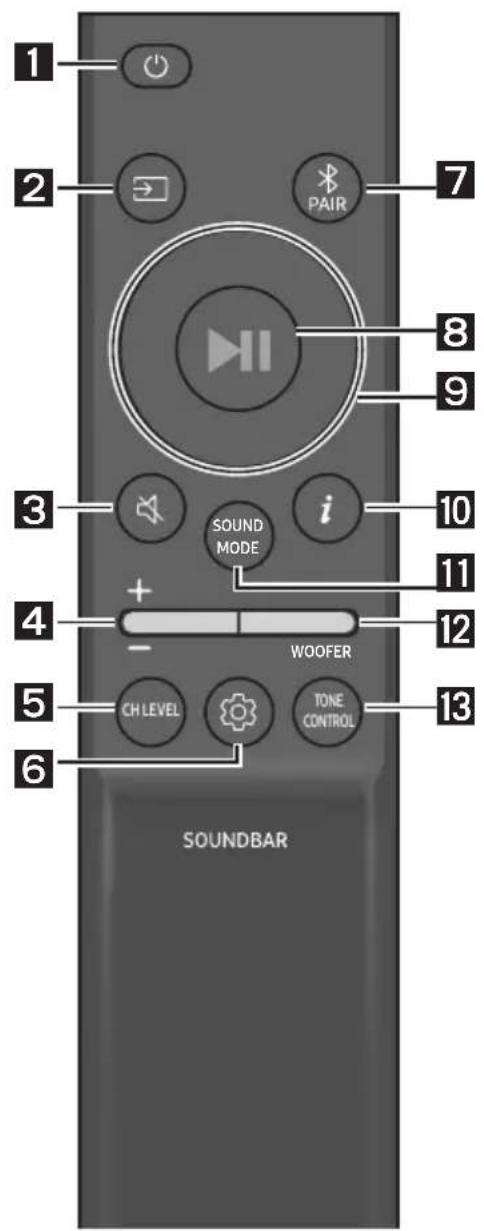

Cum să folosiți telecomanda

Specicațiile de ieșire pentru diferite moduri de efecte de sunet

Reglarea volumului sistemului Soundbar cu o telecomandă TV ------------------------- 14 04 Conectarea unității Soundbar 15 Conectarea la sursa de alimentare electrică

Conectarea kitului wireless spate Samsung la sistemul Soundbar

Metoda 2. Realizarea unei conexiuni prin cablu optic

06 Conectarea la un dispozitiv extern 25 Metoda 1. Realizarea unei conexiuni prin cablu HDMI (cu posibilitate de decodare și redare Dolby Atmos®)

Metoda 2. Realizarea unei conexiuni prin cablu optic

26ROM - 5 07 Conectarea unei unități USB 27 08 Conectarea unui dispozitiv mobil 28 Conectarea Prin Bluetooth

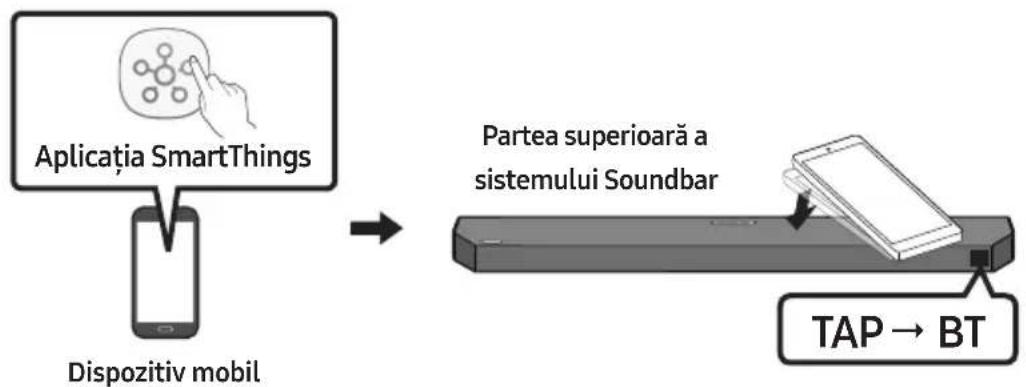

Utilizarea funcției Tap Sound

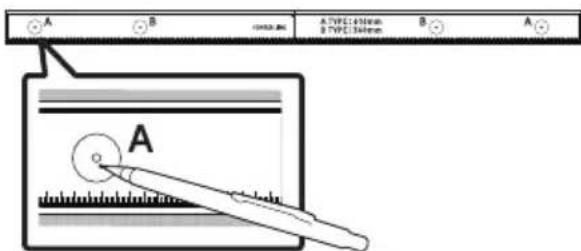

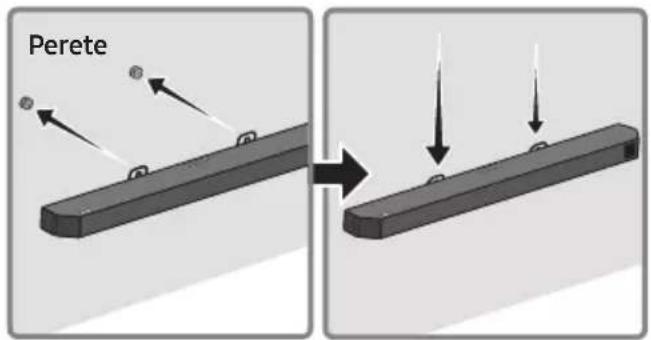

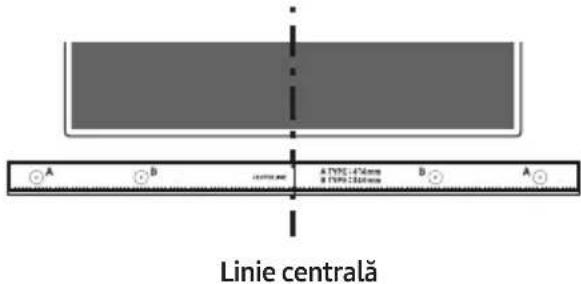

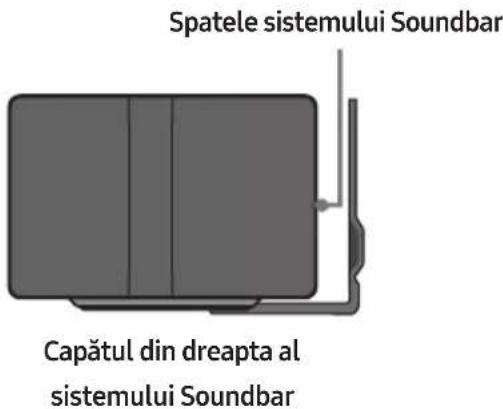

09 Instalarea suportului de perete 33 Precauţii la instalare

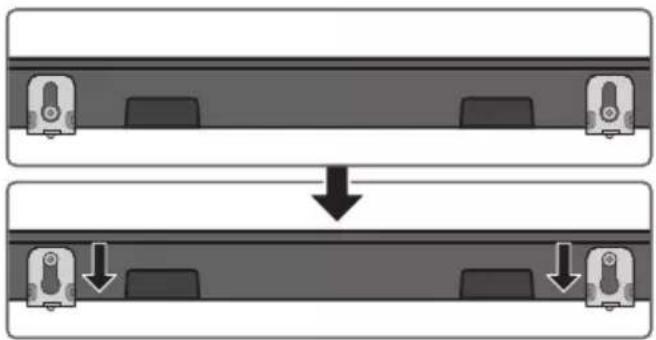

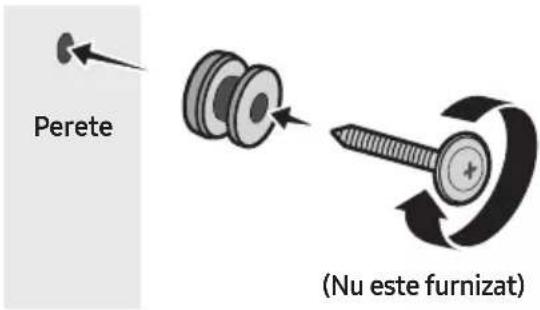

Componente pentru montarea pe perete

10 Instalarea sistemului soundbar în fața Televizorului 35 11 Actualizare software 36 Actualizare USB

12 Depanare 38 13 Licenţă 40 14 Noticare de licenţă open source 41 15 Notă importantă despre service 41 16 Specicaţii și sugestii 42 Specicaţii

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Baza unităţii principale Soundbar)

• Pentru achiziționarea unor componente suplimentare sau a unor cabluri opționale, contactați Centrul de service Samsung sau Centrul Samsung pentru asistență clienți.

• Pentru mai multe informații despre montarea pe perete, consultați pagina 33.

• Designul și specicațiile pot modicate fără înștiințare prealabilă.

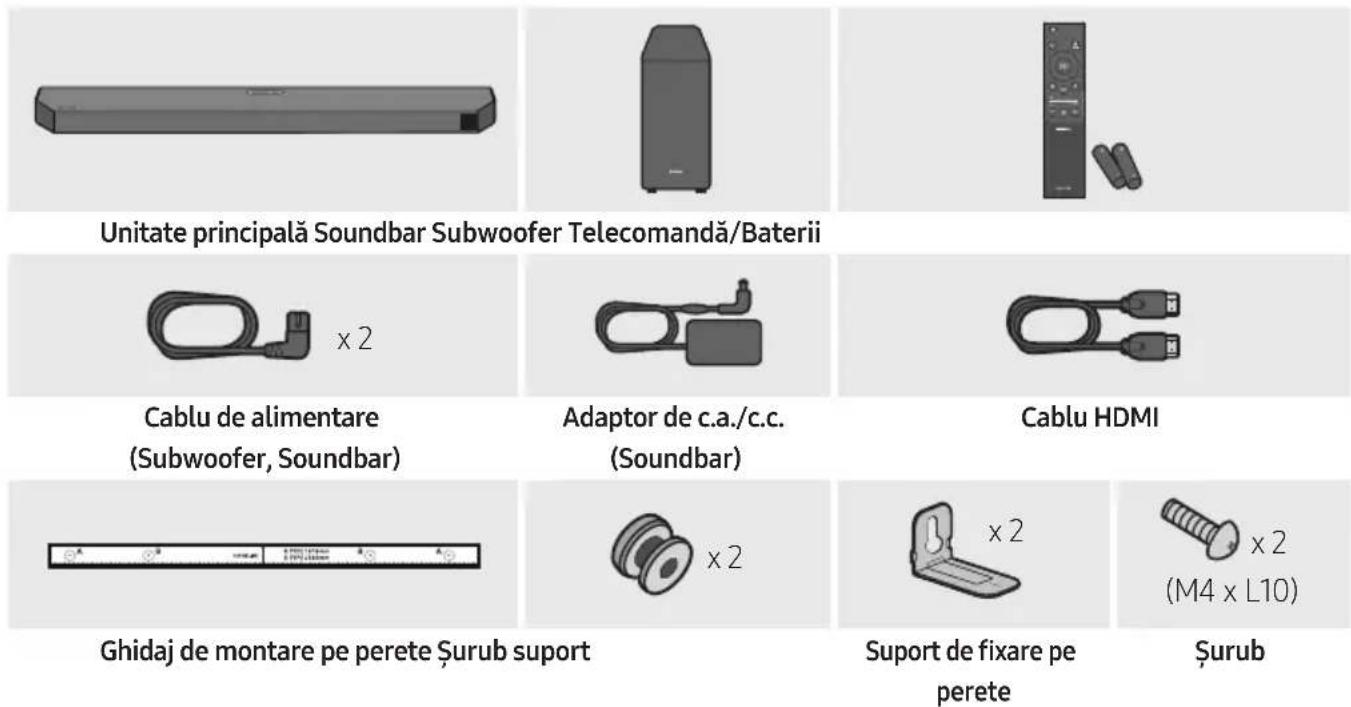

• Aspectul accesoriilor poate diferi puţin faţă de imaginile de mai sus.ROM - 7 02 DESCRIERI Panoul frontal/superior al sistemului Soundbar Panoul superior

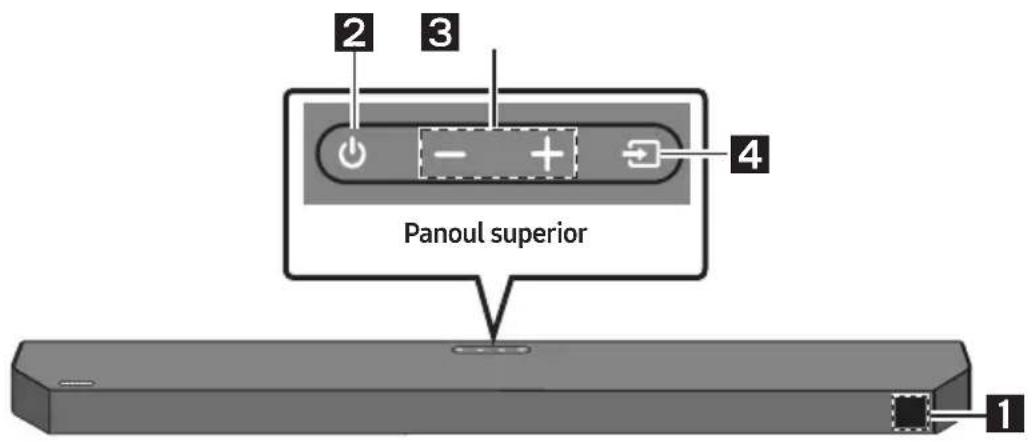

Așaj Așează starea produsului și modul curent.

Buton (Alimentare) Pornește și oprește sistemul.

• Funcția Auto Power Down Unitatea se oprește automat în următoarele situații. – Modul D.IN / HDMI / BT / USB : Dacă nu există semnal audio timp de 18 minute.

Buton (Volum) Controlează nivelul volumului.

• Când este reglat, nivelul volumului apare pe așajul frontal al sistemului Soundbar.

Buton (Sursă) Selectați modul de intrare a sursei. Mod de intrare Așaj Optică D.IN eARC/ARC (HDMI OUT)

• D.IN TV eARC (Autoconversie) D.IN TV ARC (Autoconversie) HDMI HDMI Mod BLUETOOTH BT Mod USB USB

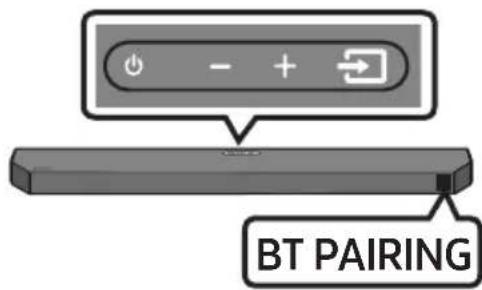

• Pentru activarea modului “BT PAIRING”, schimbați sursa modului “BT”, iar apoi mențineți apăsat butonul (Sursă) timp de mai mult de 5 secunde.

• Modul “*” este acceptat atunci când funcția eARC din setarea televizorului este Pornită.

• Butonul de alimentare va deveni activ la 4 - 6 secunde după ce conectaţi cablul de alimentare cu curent alternativ.ROM - 8

• Când porniţi această unitate, va surveni o întârziere de 4 sau 5 secunde înainte de reproducerea sunetului.

• Dacă auziți sunete atât de la TV, cât și de la Soundbar, accesați meniul Setări pentru sunetul televizorului și setați difuzoarele televizorului la Difuzor extern. Panoul inferior al unității Soundbar HDMIHDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) DC 24V HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24V HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)

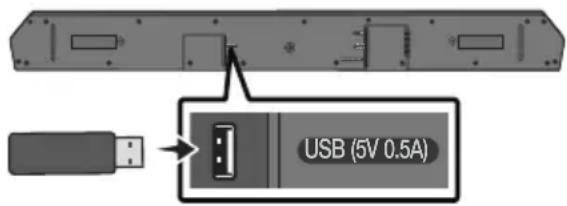

USB (5V 0.5A) Conectați o unitate USB pentru a reda șierele muzicale de pe unitatea USB prin intermediul sistemului Soundbar. (Consultați pagina 27.)

DC 24V (Alimentare) Conectați la un adaptor c.c/c.a. (Consultați pagina 15.)

HDMI Intră semnale audio şi video simultan, printr-un cablu HDMI. Conectaţi la ieşirea HDMI a unui dispozitiv extern. (Consultați pagina 25.)

HDMI TO TV (eARC/ARC) Conectați la mufa HDMI IN (eARC) de pe un televizor. (Consultați pagina 19.)

DIGITAL AUDIO IN (OPTICAL) Conectaţi la ieşirea digitală (optică) a unui dispozitiv extern. (Consultați pagina 26.)

• Când deconectați cablul de alimentare al transformatorului de c.a./c.c. de la priză, trageți de ștecăr. Nu trageți de cablu.

• Nu conectați această unitate sau alte componente la o priză de c.a. până când toate conexiunile dintre componente nu sunt nalizate.ROM - 9 03 FOLOSIREA TELECOMENZII Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA) Glisați capacul posterior în direcția săgeții până când iese complet. Introduceți 2 baterii AAA (1,5V), respectând polaritatea corectă. Glisați capacul posterior înapoi în poziție. Cum să folosiți telecomanda SOUND MODE WOOFERTONE CONTROL CH LEVEL

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Alimentare Pornește și oprește sistemul Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Sursă Apăsaţi pentru a selecta o sursă conectată la sistemul Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Anularea unetului Apăsați butonul (Anularea sunetului) pentru a dezactiva sunetul. Apăsați-l din nou pentru a-l activa din nou.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Volum CH LEVEL TONE CONTROL WOOFERSOUND MODE CH LEVELTONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE Apăsați butonul în sus sau în jos pentru a regla volumul.

• Anularea sunetului Apăsați butonul Volum pentru anularea sunetului. Apăsați-l din nou pentru a-l activa din nou .ROM - 10

SOUND MODE WOOFER TONE CONTROL CH LEVEL CH LEVEL Apăsând butonul, puteți regla volumul ecărui difuzor.

• Apăsați butonul pentru a selecta CENTER LEVEL apoi reglați volumul între -6~+6 by utilizând butoanele Sus/Jos.

• Dacă difuzoarele spate (comercializate separat) sunt conectate, este acceptată setarea REAR LEVEL. Pentru reglarea volumului REAR LEVEL între -6 și +6 utilizând butoanele Sus/Jos.

SOUND MODE WOOFER TONE CONTROL CH LEVEL Controlul sunetului Apăsând butonul, puteți seta funcția audio. Setarea dorită poate ajustată folosind butoanele Sus/Jos. VOICE ENHANCE ON/OFF NIGHT MODE ON/OFF SYNC VIRTUAL ON/OFF

– VOICE ENHANCE ON/OFF

Acest mod îmbunătățește audiția dialogurilor în lme și la televizor.

Acest mod este optimizat pentru vizionarea în timpul nopții, având setările reglate pentru a reduce volumul, dar păstrând dialogul clar. – SYNC Dacă semnalul video de pe televizor și semnalul audio de la sistemul Soundbar nu sunt sincronizate, apăsați butonul (Controlul sunetului) pentru a selecta SYNC, iar apoi setați decalajul audio între 0 și 300 milisecunde cu ajutorul butoanelor Sus/Jos. (Opțiunea nu este disponibilă în modul “USB” sau “BT”.)

Funcția Dolby Virtual poate ON/OFF.

• Funcțiile audio VOICE ENHANCE, NIGHT MODE și VIRTUAL pot ON/OFF utilizând butoanele Sus/Jos. (Funcția VIRTUAL nu este disponibilă în modul “USB” sau “BT”.)

• Mențineți apăsat butonul (Controlul sunetului) timp de aproximativ 5 secunde pentru a regla sunetul pe ecare bandă de frecvență. Se pot selecta 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz și 10 kHz folosind butoanele Stânga/Dreapta, ecare putând reglat între -6 și +6 prin folosirea butoanelor Sus/Jos. (Asigurați-vă că ați setat în modul “STANDARD”).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Bluetooth PAIR Comutați sistemul Soundbar la modul de asociere Bluetooth. Apăsați butonul PAIR și așteptați să apară ecranul “BT PAIRING” pentru a vă conecta la un dispozitiv Bluetooth nou.

Redare/Pauză VOL WOOFER SOUNDMODEPAIR Puteți să redați sau să întrerupeți muzica apăsând butonul.ROM - 11

VOL WOOFER SOUNDMODEPAIR Sus/Jos/ Stânga/ Dreapta Apăsați zonele indicate pentru a selecta Sus/Jos/Stânga/ Dreapta. Apăsați Sus/Jos/Stânga/Dreapta pe buton pentru a selecta sau a seta funcții.

• Repetă Pentru a folosi funcția Repetă în modul “USB”, apăsați butonul Sus.

• Omitere melodie Apăsați butonul Dreapta pentru a selecta următoarea melodie. Apăsați butonul Stânga pentru a selecta melodia anterioară.

• ID SET Apăsați și mențineți apăsat butonul Sus timp de 5 secunde pentru a naliza ID SET (atunci când conectați dispozitivul la un subwoofer wireless sau la un difuzor spate wireless).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Informații Apăsați pentru a așa informații despre funcția activă sau codecul disponibil.

SOUND MODE WOOFER TONE CONTROL CH LEVEL SOUND MODE Apăsând butonul, puteți selecta modul audio dorit. SURROUND SOUND GAME ADAPTIVE SOUND DTS VIRTUAL:X STANDARD – SURROUND SOUND Oferă o gamă mai largă de sunete decât cele standard. – GAME Oferă sunete stereoscopice care vă vor integra în mijlocul acțiunii în timpul jocurilor. – ADAPTIVE SOUND Analizează conținutul în timp real și oferă, în mod automat, un sunet optim, bazat pe caracteristicile conținutului.

Sunet 3D captivant pentru orice conținut. – STANDARD Redă sunetul original.

• DRC (Dynamic Range Control) Vă permite să aplicați controlul intervalului dinamic pieselor Dolby Digital. Având dispozitivul Soundbar închis, mențineți apăsat butonul SOUND MODE timp de peste 5 secunde pentru a activa sau dezactiva funcția DRC (Dynamic Range Control (Controlul intervalului dinamic)). Când funcția DRC este pornită, sunetul puternic este redus. (Sunetul poate distorsionat.)

• Bluetooth Power Această caracteristică pornește automat Soundbarul când primește o cerere de conectare de la televizor sau de la un dispozitiv Bluetooth conectat anterior.Setarea este activată în mod implicit. – Țineți apăsat butonul SOUND MODE timp de cel puțin 5 secunde pentru a dezactiva funcția de Bluetooth Power.ROM - 12

SOUND MODE WOOFER TONE CONTROL CH LEVEL NIVEL WOOFER (BAS) CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE Apăsați butonul în sus sau în jos pentru a regla nivelul wooferului (basului) la -12 sau între -6 și +6. Pentru a seta nivelul de volum al wooferului (basului) la 0 (implicit), apăsați pe buton.

SOUND MODE WOOFER TONE CONTROL CH LEVEL TONE CONTROL Apăsând butonul, puteți regla volumul sunetelor înalte sau joase.

• Apăsați butonul pentru a selecta TREBLE sau BASS apoi reglați volumul între -6~+6 by utilizând butoanele Sus/Jos. După ce nivelul basului este modicat, nivelul wooferului trebuie, de asemenea, reglat corespunzător. Folosirea butoanelor ascunse (butoane cu mai multe funcții) Buton ascuns Pagină de referință Buton telecomandă Funcție WOOFER (Sus) Telecomanda televizorului Pornit/Oprit (Standby) Pagina 14 Stânga Conectarea automată a televizorului activată/dezactivată (BT pregătit) Pagina 24 Sus ID SET Pagina 11 (Controlul sunetului) EQ 7 benzi Pagina 10 SOUND MODE DRC ON/OFF (Standby) Pagina 11 Bluetooth Power Pagina 11ROM - 13 Specicațiile de ieșire pentru diferite moduri de efecte de sunet Efect Intrare Ieșire Doar cu subwoofer Cu subwoofer și cu kitul de difuzoare wireless spate SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND

• Kitul Samsung wireless de boxe spate poate achiziționat separat. Pentru achiziționarea unui kit, contactați furnizorul de la care ați achiziționat sistemul Soundbar.

• Atunci când sursa de intrare este Dolby Atmos® setarea doar Subwoofer furnizează sunet pe 3.1 canale, în timp ce subwooferul și kitul wireless de difuzoare spate furnizează sunet pe 5.1 canale.

• Difuzoarele spate nu vor furniza sunet pe 2 canale de ieșire atunci când modul STANDARD este în curs de utilizare. Pentru a activa sunetul difuzoarelor spate, schimbați modul efectului în

SURROUND SOUND.ROM - 14

Reglarea volumului sistemului Soundbar cu o telecomandă TV Reglarea volumului sistemului Soundbar cu ajutorul telecomenzii televizorului.

• Această funcție poate utilizată doar cu telecomenzi IR. Telecomenzile cu Bluetooth (telecomenzi care necesită asociere) nu sunt acceptate.

• Setați boxele televizorului la Difuzor extern pentru utilizarea acestei funcții.

• Producători care acceptă această funcție: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Opriți sistemul Soundbar.

2. Apăsaţi şi ţineţi apăsat pe butonul WOOFER timp de 5 secunde.

De ecare dată când apăsați butonul WOOFER în sus și îl țineți apăsat timp de 5 secunde, modul va comuta în secvența: “OFF-TV REMOTE” (Modul implicit), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”. Buton telecomandă Așaj Stare SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec OFF-TV REMOTE (Mod implicit) Dezactivați telecomanda televizorului. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec SAMSUNG-TV REMOTE Activați telecomanda IR a unui televizor Samsung. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec ALL-TV REMOTE Activați telecomanda IR a unui televizor terț.ROM - 15

04 CONECTAREA UNITĂȚII SOUNDBAR

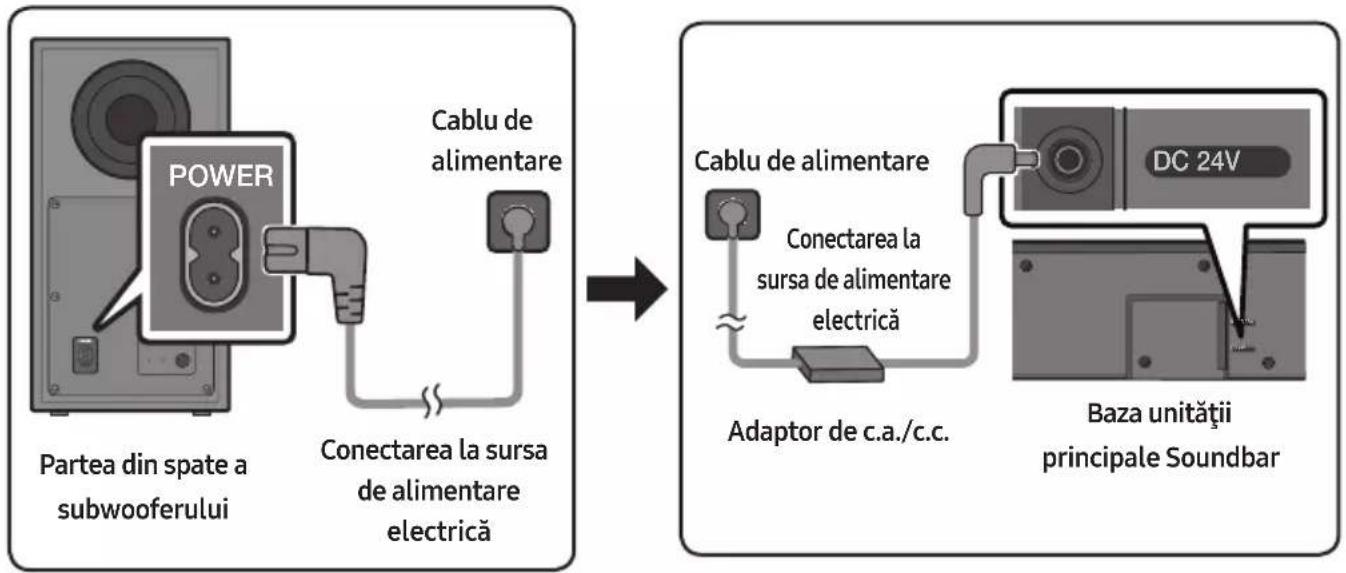

Conectarea la sursa de alimentare electrică Utilizați componentele de alimentare pentru conectarea subwooferului și a unității Soundbar la sursele de alimentare cu energie, în ordinea următoare:

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Baza unităţii principale Soundbar)

1. Conectați cablul de alimentare la subwoofer.

2. Conectați cablul de alimentare la adaptorul c.a./c.c. Conectați adaptorul de c.a./c.c. (cu cablul de

alimentare) la sistemul Soundbar.

3. Conectați cablul de alimentare la sistemul Soundbar și la subwoofer.

• Conectați alimentarea mai întâi la subwoofer. Subwooferul se va conecta automat când porniți sistemul Soundbar. POWER Partea din spate a subwooferuluiCablu de alimentareConectarea la sursa de alimentare electrică USB (5V 0.5A) DC 24V DC 24V Baza unităţii principale SoundbarAdaptor de c.a./c.c.Cablu de alimentareConectarea la sursa de alimentare electrică
• Asigurați-vă că așezați adaptorul de c.a./c.c. întins pe o suprafață plană, cum ar pe masă sau pe podea. Dacă plasați adaptorul de c.a./c.c. astfel încât să atârne cu fața intrării de c.a. a cablului în sus, există riscul ca în adaptor să pătrundă apă sau alte substanțe străine care pot deteriora adaptorul.

• Dacă deconectați și reconectați cablul de alimentare când produsul este pornit, sistemul Soundbar se activează automat.ROM - 16 Conectarea manuală a subwooferului în cazul în care conexiunea automată eșuează Înainte de a efectua procedura de conectare manuală de mai jos:

• Vericați dacă cablurile de alimentare pentru unitatea Soundbar și subwoofer sunt conectate corect.

• Asigurați-vă că sistemul Soundbar este pornit.

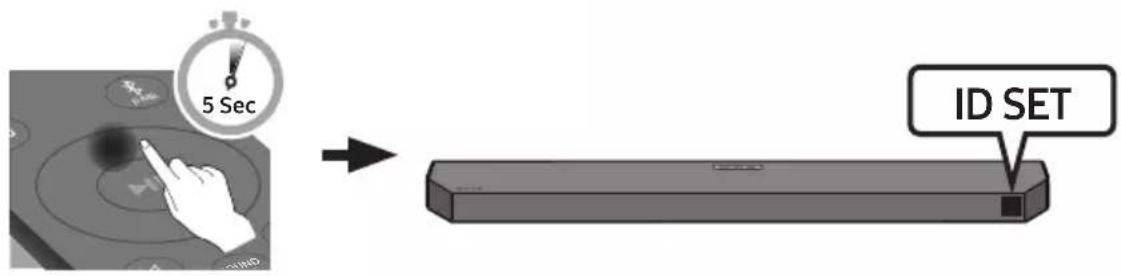

1. Țineți apăsat ID SET de pe partea din spate a subwooferului cel puțin 5 secunde.

• Indicatorul roșu din partea din spate a subwooferului se stinge și se aprinde intermitent indicatorul albastru. Albastru intermitent rapid 5 Sec Partea din spate a subwooferului Partea din spate a subwooferului

2. Țineți apăsat butonul Sus de pe telecomandă timp de mai mult de 5 secunde.

• Mesajul ID SET apare pentru un moment pe așajul sistemului Soundbar, apoi dispare.

• Unitatea Soundbar va pornită automat când ID SET este realizat. SOUNDMODE PAIR5 Sec ID SET

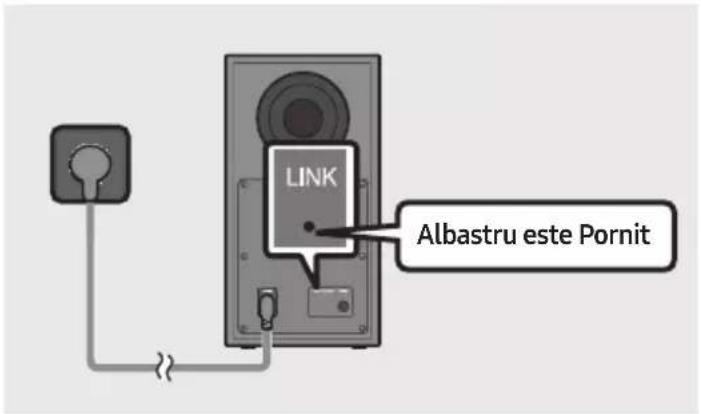

3. Vericați dacă indicatorul LINK LED luminează albastru în mod continuu (conectare realizată).

Albastru este Pornit Indicatorul LINK LED nu mai luminează în mod intermitent și se aprinde continuu în albastru atunci când se realizează conectarea dintre unitatea Soundbar și subwooferul wireless.ROM - 17 Luminile indicator LED din spatele Subwooferului LED Stare Descriere Soluție Albastru Pornit Conectarea reușită (operație normală)

Intermitent Recuperarea conectării Vericați dacă este conectat corespunzător cablul de alimentare la sistemul Soundbar principal sau așteptați aproximativ 5 minute. Dacă lumina intermitentă persistă, încercați să conectați manual subwoofer-ul. Consultați pagina 16. Roșu Pornit Standby (cu unitatea principală Soundbar oprită) Vericați dacă cablul de alimentare la unitatea principală Soundbar este conectat corect. Conexiunea a eșuat Reconectați-vă. Consultați instrucțiunile pentru conexiunea manuală de la pagina 16. Roșu și albastru Intermitent Funcționare necorespunzătoare Consultați informațiile de contact din manual pentru Centrul de servicii Samsung. OBSERVAȚII

• Înainte de a deplasa sau instala acest produs, asigurați-vă că opriți alimentarea și deconectați cablul de alimentare.

• Dacă unitatea principală este oprită, subwooferul wireless va intra în modul standby, iar LEDUL STANDBY din partea din spate va deveni roșu după ce clipește albastru de câteva ori.

• Dacă utilizați un dispozitiv care folosește aceeași frecvență ca și sistemul Soundbar în apropierea sistemului Soundbar, interferența poate provoca întreruperea sunetului.

• Distanța maximă de transmisie a semnalului wireless de la unitatea principală este de aproximativ 10 metri, dar poate varia în funcție de mediul de funcționare. Dacă între unitatea principală și subwooferul wireless se aă un perete din beton armat sau un perete metalic, este posibil ca sistemul să nu funcționeze deloc, deoarece semnalul wireless nu poate penetra metalul.ROM - 18 ATENŢIE

• Antenele de recepție a semnalului wireless sunt integrate în subwooferul wireless. Feriți unitățile de apă și umezeală.

• Pentru o performanță maximă la ascultare, asigurați-vă că zona din jurul subwooferului wireless și al difuzorului spate wireless (vândut separat) nu prezintă obstacole. Conectarea kitului wireless spate Samsung la sistemul Soundbar Experimentați un sunet surround wireless de calitate conectând Kitul wireless de difuzoare spate Samsung (SWA-9200S, vândut separat) la sistemul Soundbar. Pentru informații detaliate despre conexiuni, consultați manualul Kitul wireless de difuzoare spate Samsung.ROM - 19

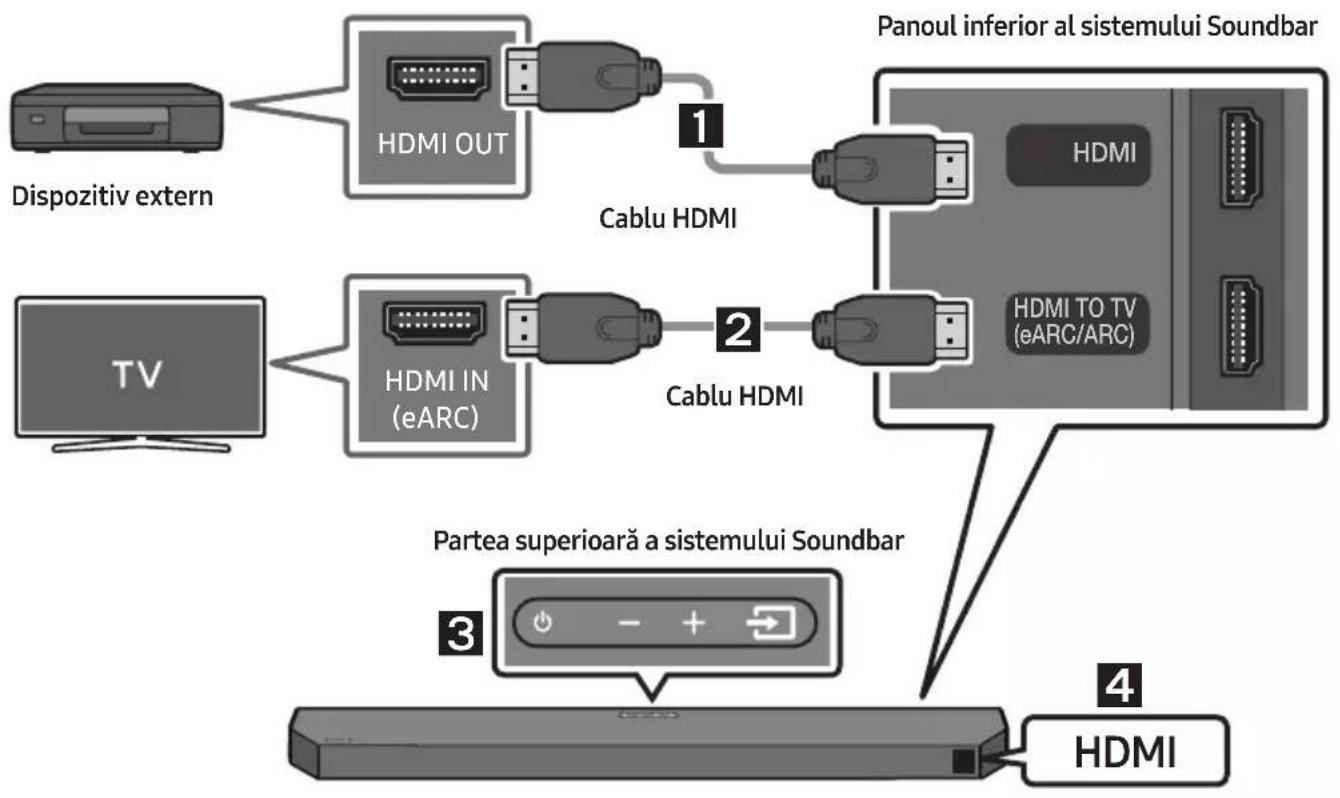

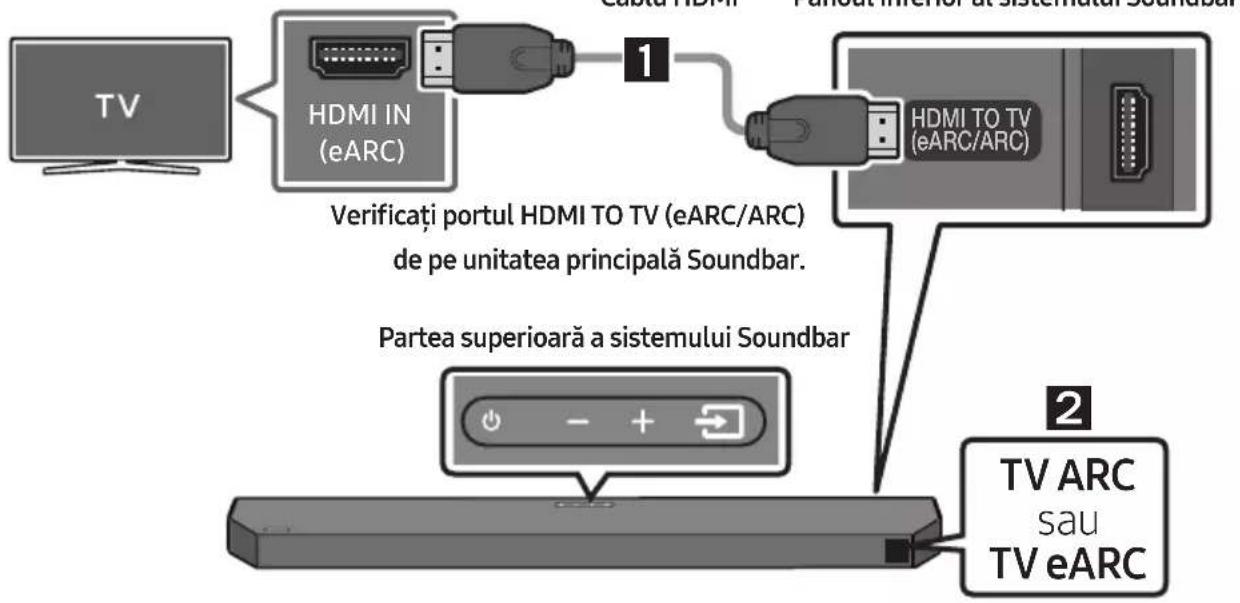

Metoda 1. Conectarea la HDMI Conectarea unui TV care acceptă HDMI ARC/eARC (Audio Return Channel/ Enhanced Audio Return Channel) ATENŢIE

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.

• Pentru a conecta cablul HDMI între televizor și Soundbar, asigurați-vă că ați conectat terminalele marcate ARC sau eARC. În caz contrar, este posibil ca sunetul televizorului să nu e redat.
• Cablul recomandat este High Speed HDMI Cable with Ethernet.

• Când conectați un televizor care acceptă funcția eARC, pe așaj apare “TV eARC” și se aude sunetul. • Dolby Atmos® este acceptat de funcția ARC/eARC.Vericați conexiunea (ARC) sau (eARC) la portul HDMI IN al televizorului dvs.HDMI IN(eARC)HDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) Cablu HDMIPanoul inferior al sistemului Soundbar Vericați portul HDMI TO TV (eARC/ARC) de pe unitatea principală Soundbar.Partea superioară a sistemului Soundbar TV ARC sau TV eARC

1. Cu sistemul Soundbar și televizorul pornite, conectați cablul HDMI conform indicațiilor din imagine.

2. “TV ARC” sau “TV eARC”

apare pe aşajul unităţii principale Soundbar şi se emite sunetul televizorului prin sistemul Soundbar.

• “TV eARC” se așează când funcția eARC din setarea televizorului este Pornită.ROM - 20

• Pentru conectarea cu eARC, funcția eARC din meniul TV trebuie setată la Activat. Pentru detalii despre setare, consultați manualul de utilizare a televizorului. (De exemplu, Televizor Samsung : Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Setări expert → Mod HDMI- eARC (Automat))

• În cazul în care sunetul televizorului este dezactivat, apăsați butonul (Sursă) de pe telecomandă sau din partea superioară a sistemului Soundbar pentru a comuta la modul “D.IN”. Monitorul așează alternativ “D.IN” și “TV ARC” sau “TV eARC” , şi se emite sunetul televizorului.

• Dacă pe aşajul unităţii principale Soundbar nu apare “TV ARC” sau “TV eARC” asiguraţi-vă că aţi conectat cablul HDMI la portul corect.

• Folosiți butoanele de volum de pe telecomanda televizorului pentru a regla volumul. OBSERVAȚII

• Când conectați un televizor care acceptă HDMI ARC/eARC Audio Return Channel/Enhanced Audio Return Channel) la Soundbar cu un cablu HDMI, puteți transmite datele digitale video și audio fără a conecta un cablu optic separat.

• Vă recomandăm să utilizați un cablu HDMI fără miez, dacă este posibil. Dacă utilizați un cablul HDMI cu miez, utilizați unul cu un diametru mai mic de 14 mm.

• Această funcție nu este disponibilă în cazul în care cablul HDMI nu acceptă ARC sau eARC.

• ARC și eARC au lățimi de bandă diferite. eARC, care este versiunea îmbunătățită pentru Audio Return Channel are o lățime de bandă semnicativ mai mare decât ARC. Lățimea de bandă mai mare crește și volumul de date care pot transmise. Astfel, cu canalul eARC, vă puteți bucura de formate de sunet precum Dolby Atmos®.

• Când semnalele de difuzare sunt Dolby Digital și setarea pentru “Format audio ieșire digitală” este PCM pe televizorul dvs., se recomandă să schimbați setarea la Dolby Digital. Când setarea este schimbată, puteți experimenta o calitate mai bună a sunetului. (Cuvintele din meniul televizorului pot diferite pentru Dolby Digital și PCM, în funcție de producătorul televizorului.)ROM - 21 Metoda 2. Realizarea unei conexiuni prin cablu optic Lista de vericare înainte de conectare

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.

• Când utilizați un cablu optic și terminalele au capacele puse, asigurați-vă că ați scos capacele. OPTICAL OUTDIGITAL AUDIO IN (OPTICAL)Panoul inferior al sistemului Soundbar Cablu optic (nu este furnizat) D.IN

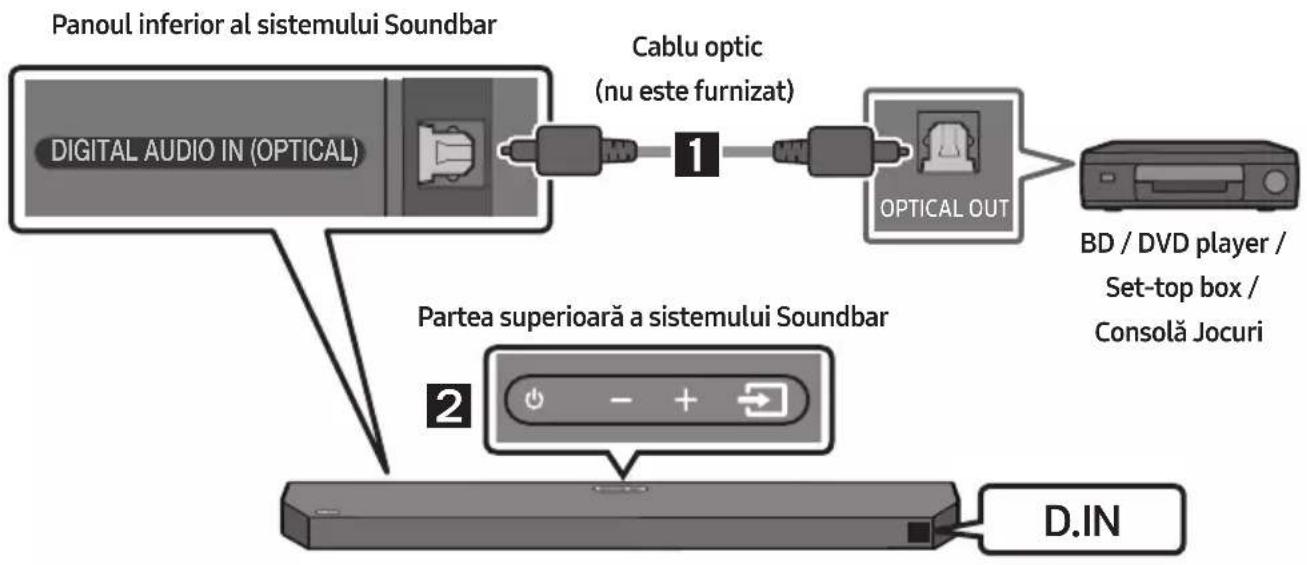

Partea superioară a sistemului Soundbar

1. Conectați mufa DIGITAL AUDIO IN (OPTICAL) de pe sistemul Soundbar la mufa OPTICAL OUT a

televizorului cu un cablu optic (nu este furnizat) digital.

2. Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați modul

3. Sunetul televizorului este redat prin Soundbar.ROM - 22

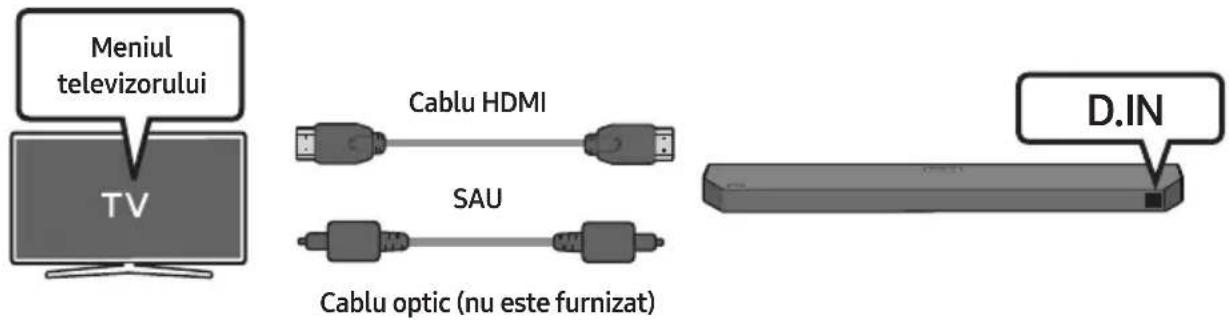

Utilizarea funcției Q-Symphony Pentru Q-Symphony, sistemul Soundbar se sincronizează cu un televizor Samsung pentru a reda sunet prin cele două dispozitive pentru un efect surround optim. Când este conectat dispozitivul Soundbar, apare meniul “TV+Soundbar” sub meniul Ieșire sunet al televizorului. Selectați meniul corespunzător. Meniul televizorului SAU Cablu optic (nu este furnizat) Cablu HDMI D.IN

• Exemplu de meniu al televizorului: TV + [AV] Soundbar Numele de serie (HDMI) OBSERVAȚII

• Poate funcționa conform codecului acceptat de televizor.

• Această funcție este acceptată doar când este conectat cablul HDMI sau cablul optic (nu este furnizat).

• Mesajul așat poate diferit în funcție de modelul televizorului.

• Această funcție este disponibilă pentru unele modele de televizoare Samsung și dispozitive Soundbar.ROM - 23 Metoda 3. Conectarea prin Bluetooth Atunci când un televizor este conectat la un dispozitiv prin Bluetooth, puteți să vă bucurați de muzică stereo, fără cabluri.

• Nu puteţi conecta mai multe televizoare simultan. SOUND MODE PAIR SAU BT PAIRING Conectarea inițială

1. Apăsați butonul PAIR de pe telecomandă pentru a activa modul de lucru “BT PAIRING”.

(SAU) a. Apăsați butonul (Sursă) de pe panoul superior și apoi selectați “BT”. “BT” devine “BT PAIRING” în câteva secunde în mod automat sau devine “BT READY” dacă există o înregistrare de conectare. b. Atunci când apare “BT READY”, apăsați și țineți apăsat butonul (Sursă) de pe panoul superior al sistemului Soundbar timp de mai mult de 5 secunde pentru a așa “BT PAIRING”.

2. Selectați modul Bluetooth de pe televizor. (Pentru mai multe informații, consultați manualul de

utilizare al televizorului.)

3. Selectați “Soundbar Q6C-Series(Bluetooth)” din lista așată pe ecranul televizorului.

Vă este indicat sistemul Soundbar disponibil pentru “Need Pairing” sau “Paired” din lista de dispozitive Bluetooth ale televizorului. Pentru a vă conecta la sistemul Soundbar, selectați mesajul și efectuați conexiunea.

• Când televizorul este conectat, [Nume TV] → “BT” apare pe așajul frontal al unității Soundbar.

4. Acum puteți auzi sunetele televizorului emise prin sistemul Soundbar.

• După ce conectați Soundbarul la televizor prima dată, utilizați modul “BT READY” pentru a vă reconecta. Dacă dispozitivul nu se conectează

• Dacă denumirea sistemului Soundbar conectat anterior (de ex. “Soundbar Q6C-Series(Bluetooth)”) apare pe listă, acesta trebuie șters.

• Apoi repetați pașii de la 1 la 3.ROM - 24 Deconectarea sistemului Soundbar de la televizor Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă sau comutați la orice mod, în afară de “BT”.

• Deconectarea necesită o anumită perioadă de timp deoarece televizorul trebuie să primească un răspuns de la sistemul Soundbar. (Timpul necesar poate diferit, în funcție de modelul televizorului folosit.)

• Pentru anularea conexiunii Bluetooth dintre unitatea Soundbar și TV, apăsați butonul Stânga de pe telecomandă timp de 5 secunde, unitatea Soundbar ind setată pe “BT READY”. (Glisați Pornire→ Oprire) Care este diferența dintre BT READY și BT PAIRING?

• BT READY : În acest mod, puteți reconecta televizorul sau dispozitivul mobil conectat anterior.

• BT PAIRING : În acest mod, puteți conecta un dispozitiv nou la unitatea Soundbar. (Apăsați butonul PAIR pe telecomandă sau apăsați și țineți apăsat butonul (Sursă) din partea superioară a sistemului Soundbar timp de mai mult de 5 secunde în timp ce sistemul Soundbar este în modul “BT”.) Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 m pentru a-l conecta prin comunicare Bluetooth.

• Dacă atunci când conectaţi un dispozitiv Bluetooth vi se solicită un cod PIN, introduceţi <0000>.

• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanţa dintre sistemul Soundbar şi dispozitivul Bluetooth depăşeşte 10 m.

• Sistemul Soundbar se opreşte automat după 18 de minute în starea Ready.

• Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispozitive prin Bluetooth în următoarele situaţii: – Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic. – Dacă mai multe dispozitive Bluetooth sunt asociate simultan cu sistemul Soundbar. – Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcţionează corect.

• Dispozitivele electronice pot provoca interferenţe radio. Dispozitivele care generează unde electromagnetice trebuie ţinute la distanţă de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.ROM - 25

06 CONECTAREA LA UN DISPOZITIV EXTERN

Metoda 1. Realizarea unei conexiuni prin cablu HDMI (cu posibilitate de decodare și redare Dolby Atmos®) Lista de vericare înainte de conectare

• Dacă opțiunile Ieșire audio includ Audio secundar, asigurați-vă că Audio secundar este setat la Oprit. • Vericați dacă este compatibil conținutul cu Dolby Atmos®.HDMI OUTHDMI IN(eARC) HDMI HDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) Cablu HDMICablu HDMIPanoul inferior al sistemului Soundbar

HDMI Partea superioară a sistemului Soundbar

1. Conectați un cablu HDMI de la portul HDMI din partea de jos a dispozitivului Soundbar la portul

HDMI OUT al dispozitivului digital.

2. Conectați un cablu HDMI de la portul HDMI TO TV (eARC/ARC) din partea de jos a dispozitivului

Soundbar la portul HDMI IN (eARC) al televizorului.

3. Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați “HDMI”.

4. Modul “HDMI” selectat este așat pe panoul de așare al sistemului Soundbar și este redat sunetul.ROM - 26

OBSERVAȚII Atunci când utilizați Dolby Atmos®

DOLBY ATMOS Congurarea Dolby Atmos® pe BD player sau pe alt dispozitiv.

Specicație semnale UHD acceptate (3840 x 2160p) Rată de cadre (cps) Adâncime culoare RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0

D.IN Partea superioară a sistemului Soundbar

Puteți reda șierele muzicale de pe unitatea USB prin intermediul sistemului Soundbar. Port USB HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24VUSB (5V 0.5A) USB

1. Conectați unitatea USB la portul USB din partea de jos a produsului.

2. Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați “USB”.

3. “USB” apare pe ecranul de așaj.

4. Redați șierele muzicale de pe unitatea USB prin intermediul sistemului Soundbar.

• Sistemul Soundbar se oprește automat (Auto Power Down) dacă nu există semnal audio pe unitatea USB sau dacă unitatea USB nu este conectată în maximum 18 minute. Listă de compatibilitate Extensie Codec Rată de eşantionare Rată de biţi *.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz intre 32 şi 320 kbps MPEG1 Layer3 32 kHz ~ 48 kHz intre 32 şi 320 kbps MPEG2 Layer3 16 kHz ~ 24 kHz intre 8 şi 160 kbps MPEG2.5 Layer3 8 kHz ~ 12 kHz intre 8 şi 160 kbps *.wma WMA7/8/9 (doar audio) 32 kHz ~ 48 kHz intre 32 şi 320 kbps *.ogg Vorbis 32 kHz ~ 48 kHz intre 45 şi 500 kbps *.aac *.m4a *.mp4 A AC-LC (MPEG2/MPEG4 doar audio) 32 kHz ~ 48 kHz intre 32 şi 320 kbps *.wav LPCM 32 kHz ~ 192 kHz intre 1024 şi 9216 kbps *.ac FLAC 32 kHz ~ 192 kHz intre 162 şi 8100 kbps *.aiff AIFF 32 kHz ~ 192 kHz intre 1024 şi 9216 kbps

• Dacă există prea multe foldere (aproximativ 200) și șiere (aproximativ 2.000) stocate pe unitatea USB, accesarea și redarea șierelor prin dispozitivul Soundbar pot dura mai mult.

• Sistemele de șiere acceptate pentru unitatea USB: FAT16, FAT32, NTFSROM - 28

08 CONECTAREA UNUI DISPOZITIV MOBIL

Conectarea Prin Bluetooth Când un dispozitiv mobil este conectat prin Bluetooth, puteți asculta muzică stereo, fără cabluri.

• Când conectați un dispozitiv Bluetooth asociat cu sistemul Soundbar oprit, acesta pornește automat.

• Conexiunea este limitată la un televizor sau la două dispozitive Bluetooth în același timp. SOUND MODE PAIR SAU BT PAIRING Dispozitiv cu Bluetooth Conectarea inițială

• Când vă conectați la un dispozitiv Bluetooth nou, asigurați-vă că dispozitivul se aă într-o rază de 1 m.

1. Apăsați butonul PAIR de pe telecomandă pentru a activa modul de lucru “BT PAIRING”.

(SAU) a. Apăsați butonul (Sursă) de pe panoul superior și apoi selectați “BT”. “BT” devine “BT PAIRING” în câteva secunde în mod automat sau devine “BT READY” dacă există o înregistrare de conectare. b. Atunci când apare “BT READY”, apăsați și țineți apăsat butonul (Sursă) de pe panoul superior al sistemului Soundbar timp de mai mult de 5 secunde pentru a așa “BT PAIRING”.

2. Selectați din listă “[AV]Samsung Soundbar Q6C-Series”.

• Când sistemul Soundbar este conectat la dispozitivul mobil, [Nume dispozitiv mobil] → “BT” apare pe așajul din față.

3. Puteţi asculta muzica pe dispozitivul Bluetooth conectat prin sistemul Soundbar.

• După ce conectați bara de sunet la dispozitiv mobil prima dată, utilizați modul “BT READY” pentru a vă reconecta.ROM - 29 Dacă dispozitivul nu se conectează

• Dacă aveți deja un dispozitiv Soundbar (de exemplu, “[AV]Samsung Soundbar Q6C-Series”) în lista de difuzoare a dispozitivului mobil, ștergeți-l.

• Apoi repetați pașii de la 1 la 2. Care este diferența dintre BT READY și BT PAIRING?

• BT READY : În acest mod, puteți reconecta televizorul sau dispozitivul mobil conectat anterior.

• BT PAIRING : În acest mod, puteți conecta un dispozitiv nou la unitatea Soundbar. (Apăsați butonul PAIR pe telecomandă sau apăsați și țineți apăsat butonul (Sursă) din partea superioară a sistemului Soundbar timp de mai mult de 5 secunde în timp ce sistemul Soundbar este în modul “BT”.) Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 m pentru a-l conecta prin comunicare Bluetooth.

• Dacă atunci când conectaţi un dispozitiv Bluetooth vi se solicită un cod PIN, introduceţi <0000>.

• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanţa dintre sistemul Soundbar şi dispozitivul Bluetooth depăşeşte 10 m.

• Sistemul Soundbar se opreşte automat după 18 de minute în starea Ready.

• Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispozitive prin Bluetooth în următoarele situaţii: – Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic. – Dacă sunt împerecheate simultan mai multe dispozitive Bluetooth cu sistemul Soundbar. – Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcţionează corect.

• Dispozitivele electronice pot provoca interferenţe radio. Dispozitivele care generează unde electromagnetice trebuie ţinute la distanţă de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.

• Sistemul Soundbar acceptă date SBC (44,1kHz, 48kHz).

• Conectaţi numai la dispozitive Bluetooth care acceptă funcţia A2DP (AV).

• Nu puteţi conecta sistemul Soundbar la un dispozitiv Bluetooth care acceptă numai funcţia HF (Hands-free).

• După ce aţi împerecheat sistemul Soundbar cu un dispozitiv Bluetooth, dacă selectaţi “[AV]Samsung Soundbar Q6C-Series” dintre dispozitivele scanate de sistem, sistemul Soundbar va trece în modul “BT”. – Disponibil numai dacă sistemul Soundbar apare în lista de dispozitive împerecheate prin Bluetooth. (Dispozitivul Bluetooth şi sistemul Soundbar trebuie să fost împerecheate anterior.)

• Sistemul Soundbar va apărea între dispozitivele căutate pe dispozitivul Bluetooth numai când pe aşajul acestuia este aşat “BT READY”.

• La conectarea sistemului Soundbar la un dispozitiv Bluetooth, plasați-le cât mai aproape unul de celălalt.

• Cu cât sistemul Soundbar și dispozitivul Bluetooth sunt mai departe unul de altul, cu atât mai slabă va deveni calitatea sunetului. Conexiunea Bluetooth se poate întrerupe atunci când dispozitivele nu se aă în aria de acoperire.

• Este posibil să observați o funcționare defectuoasă a conexiunii Bluetooth în zonele cu recepție slabă.ROM - 30

• Este posibil ca un dispozitiv Bluetooth să funcționeze distorsionat sau incorect în următoarele condiții: – Atunci când corpul se aă în contact cu un emițător-receptor de semnal de pe dispozitivul Bluetooth sau de pe Soundbar. – În colțuri sau atunci când există un obstacol în apropiere, cum ar un perete sau un perete despărțitor, unde se pot produce uctuații de alimentare. – Atunci când este expus la interferențe radio de alte produse care funcționează pe aceeași gamă de frecvențe, cum ar echipamentele medicale, cuptoarele cu microunde și dispozitivele LAN wireless. – Obstacolele precum ușile și pereții pot avea impact asupra calității sunetelor chiar și atunci când dispozitivele se aă în raza de acoperire.

• Rețineți că sistemul dvs. Soundbar nu poate asociat cu alte dispozitive Bluetooth atunci când folosește opțiunea Bluetooth.

• Acest dispozitiv wireless poate cauza o interferență electrică în timpul funcționării. Funcția Bluetooth Power pornită (SOUND MODE) Dacă un dispozitiv Bluetooth asociat anterior încearcă să se asocieze cu sistemul Soundbar când funcția Bluetooth Power pornită este activată și sistemul Soundbar este pornit, sistemul Soundbar pornește automat.

1. Țineți apăsat butonul SOUND MODE mai mult de 5 secunde pe telecomandă când sistemul

Soundbar este pornit.

2. “ON-BLUETOOTH POWER” apare pe așajul sistemului Soundbar.

Deconectarea dispozitivului Bluetooth de la un sistem Soundbar Puteţi deconecta dispozitivul Bluetooth de la sistemul Soundbar. Pentru instrucţiuni, consultaţi manualul de utilizare al dispozitivului Bluetooth.

• Sistemul Soundbar va deconectat.

• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va aşa “BT DISCONNECTED” pe așajul frontal. Deconectarea unităţii Soundbar de la dispozitivul Bluetooth Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi schimbați pe orice mod, cu excepția “BT”.

• Dispozitivul Bluetooth conectat va aştepta o anumită perioadă de timp pentru un răspuns de la sistemul Soundbar înainte de a întrerupe conexiunea. (Durata de deconectare poate varia, în funcţie de dispozitivul Bluetooth)

• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va aşa “BT DISCONNECTED” pe așajul frontal.ROM - 31 Conexiunea Bluetooth multiplă Sistemul Soundbar poate conectat la 2 dispozitive Bluetooth în același timp. Dispozitiv Bluetooth A Dispozitiv Bluetooth B

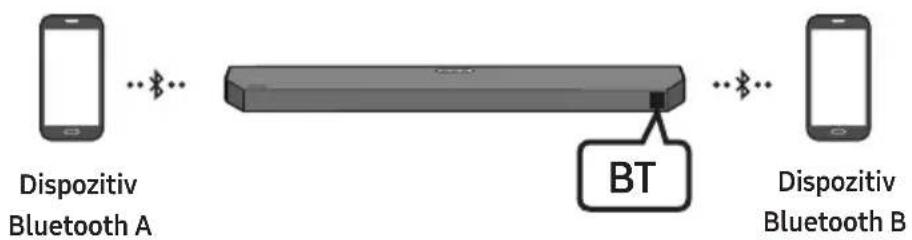

1. Conectați sistemul Soundbar la maxim două dispozitive Bluetooth. (Consultați pagina 28)

2. Redați muzică de pe unul dintre dispozitivele Bluetooth conectate în timp ce sunt conectate

3. Dacă se redă muzică de pe dispozitivul Bluetooth “B” în timp ce se redă de pe dispozitivul “A”,

muzica începe să e redată pe dispozitivul “B”, iar redarea de pe dispozitivul “A” este oprită/ întreruptă automat.

4. În versiunile anterioare AVRCP V1.4, timpul de comutare a dispozitivului care redă muzică poate

• Dispozitivul poate comutat printr-o noticare sau o alarmă pe unele dispozitive.

• Unele dispozitive nu acceptă conexiunea multiplă Bluetooth.

• Modul “BT PAIRING” se oprește când nu este asociat niciun dispozitiv în decurs de 3 minute.

• În anumite aplicații, comutarea dispozitivelor poate dura aproximativ 7 secunde.

• Dacă încercați să conectați un al 3-lea dispozitiv Bluetooth, automat va deconectat dispozitivul A sau B. (Un dispozitiv care nu redă muzică în momentul respectiv va deconectat.)

• Doar un televizor Samsung sau 2 dispozitive Bluetooth pot conectate în același timp.

• Sistemul Soundbar va deconectat de la dispozitivele Bluetooth, atunci când primește o solicitare de conectare de la un televizor Samsung.ROM - 32 Utilizarea funcției Tap Sound Atingeți sistemul Soundbar de dispozitivul mobil pentru a reda conținut audio de pe dispozitivul mobil prin Soundbar.

• Este posibil ca această funcție să nu e acceptată, în funcție de dispozitivul mobil.

• Această funcție este compatibilă cu dispozitive mobile Samsung cu Android 8.1 sau o versiune ulterioară. Dispozitiv mobil Aplicația SmartThings Partea superioară a sistemului Soundbar TAP

1. Porniți funcția Tap Sound pe dispozitivul dvs. mobil.

• Pentru detalii despre cum poate pornită funcția, consultați “Activați funcția Tap Sound” mai jos.

2. Atingeți sistemul Soundbar cu dispozitivul mobil. Selectați “Porniţi acum” din fereastra de mesaj așată.

O conexiune este stabilită între dispozitivul mobil și sistemul Soundbar prin intermediul Bluetooth.

3. Redați conținut audio de pe dispozitivul mobil prin Soundbar.

• Această funcție conectează un dispozitiv mobil la Soundbar prin intermediul Bluetooth, prin detectarea vibrației care apare când dispozitivul atinge sistemul Soundbar.

• Asigurați-vă că dispozitivul mobil nu atinge un colț ascuțit al sistemului Soundbar. Sistemul Soundbar sau dispozitivul mobil poate zgâriat sau deteriorat.

• Vă recomandăm să protejați dispozitivul mobil cu o carcasă. Atingeți ușor suprafața extinsă din partea superioară a sistemului Soundbar, fără a folosi forță excesivă.

• Pentru a utiliza această funcție, actualizați aplicația SmartThings la cea mai recentă versiune. Este posibil ca funcția să nu e acceptată, în funcție de versiunea aplicației. Activați funcția Tap Sound Utilizați aplicația SmartThings pentru a porni funcția Tap View, Tap Sound.

1. Pe dispozitivul mobil, rulați aplicația SmartThings.

2. Selectați ( → ) în ecranul aplicației SmartThings așat pe dispozitivul mobil.

3. Setați “Tap View, Tap Sound” la Pornit pentru a permite funcției să funcționeze când un dispozitiv

mobil este apropiat de Soundbar. OBSERVAȚII

• Când dispozitivul mobil este în modul de economisire a energiei, funcția Tap Sound nu funcționează.

• Funcția Tap Sound ar putea să nu funcționeze dacă există dispozitive în apropiere de sistemul Soundbar care cauzează interferențe radio, precum alte dispozitive electrice. Asigurați-vă că dispozitivele care pot cauza interferențe radio sunt plasate la o distanță sucientă de sistemul Soundbar.ROM - 33 09 INSTALAREA SUPORTULUI DE PERETE Precauţii la instalare

• Instalaţi numai pe un perete vertical.

• Evitaţi temperatura sau umiditatea ridicate la locaţia de instalare.

• Vericaţi duritatea peretelui și dacă acesta este sucient de dur pentru a susţine greutatea sistemului. În caz contrar, ranforsaţi-l sau montaţi sistemul pe un alt perete.

• Achiziționați și utilizaţi șuruburi și dibluri adecvate pentru peretele pe care montaţi sistemul (rigips, metal, lemn, etc.). Dacă este posibil, xaţi şuruburile de montat în grinzi.

• Achiziţionaţi şuruburile de xare pe perete în funcţie de tipul şi grosimea peretelui pe care montaţi sistemul Soundbar. – Diametru: M5 – Lungime: 35 mm sau mai mult recomandat.

• Conectaţi cablurile între unitate şi dispozitivele externe înainte de a xa unitatea Soundbar pe perete.

• Asigurați-vă că unitatea este oprită și deconectată de la sursa de alimentare înainte de montare. În caz contrar, există risc de electrocutare. Componente pentru montarea pe perete Ghidaj de montare pe perete x 2 (M4 x L10) x 2 Șurub suport Șurub x 2 Suport de xare pe perete

1. Plasați Ghidaj de montare pe perete pe

suprafața peretelui.

• Ghidaj de montare pe perete trebuie să e în poziţie orizontală perfectă.

• Dacă montați televizorul pe perete, instalați unitatea Soundbar la cel puțin 5 cm sub televizor. 5cm sau mai multROM - 34

2. Aliniați Linia centrală a Ghidajul de montare

pe perete cu centrul televizorului (dacă montați unitatea Soundbar sub televizor), apoi xați Ghidaj de montare pe perete pe perete utilizând bandă adezivă.

• Dacă nu montați sub un televizor, plasați Linie centrală în centrul zonei de instalare. Linie centrală

3. Introduceți vârful unui stilou sau al unui

creion ascuțit prin centrul imaginilor A-TYPE la ecare capăt al ghidajului pentru a marca găurile pentru șuruburile de susținere, apoi scoateți Ghidaj de montare pe perete.

4. Utilizând un burghiu de dimensiune

corespunzătoare, realizați o gaură în perete în dreptul ecărui marcaj.

• Dacă marcajele nu corespund cu pozițiile bolțurilor, asigurați-vă că introduceți ancorele corespunzătoare în găuri înainte de a introduce șuruburile de susținere. Dacă utilizați ancore, asigurați-vă că găurile pe care le realizați sunt sucient de mari pentru ancorele utilizate.

5. Împingeți un șurub (nu este furnizat) prin

ecare Șurub suport, apoi înșurubați bine ecare șurub în câte o gaură pentru șurubul de susținere. (Nu este furnizat) Perete

6. Instalați cele 2 Suport de xare pe perete în

orientarea corectă în partea de jos a sistemului Soundbar, folosind 2 Șuruburi. USB (5V 0.5A) DC 24V

• Când asamblați, asigurați-vă că piesele de susținere ale Suporturilor pentru perete se aă în spatele părții din spate a sistemului Soundbar. Spatele sistemului Soundbar Capătul din dreapta al sistemului SoundbarROM - 35

7. Instalați sistemul Soundbar cu Suporturilor

pentru perete suspendând Suporturilor pentru perete de Șuruburi de suport pe perete. Perete

8. Glisați sistemul Soundbar în jos așa cum se

arată mai jos pentru ca Suport de xare pe perete să se sprijine bine pe Șurub suport.

• Introduceți Șurub suport în partea mai lată (inferioară) a Suport de xare pe perete, și apoi glisați Suport de xare pe perete în jos pentru ca Suport de xare pe perete să se sprijine bine pe Șurub suport. 10 INSTALAREA SISTEMULUI SOUNDBAR ÎN FAȚA TELEVIZORULUI Plasați sistemul Soundbar pe un suport de televizor. 3 cm sau mai mult Așa cum este prezentat în imagine, aliniați centrul sistemului Soundbar cu centrul televizorului, apoi plasați cu atenție sistemul Soundbar pe suportul de televizor. Pentru o calitate optimă a sunetului, poziționați sistemul Soundbar în fața televizorului, la o distanță de cel puțin 3 cm de acesta. OBSERVAȚII

• Asigurați-vă că sistemul este amplasat pe o suprafață plană și solidă.

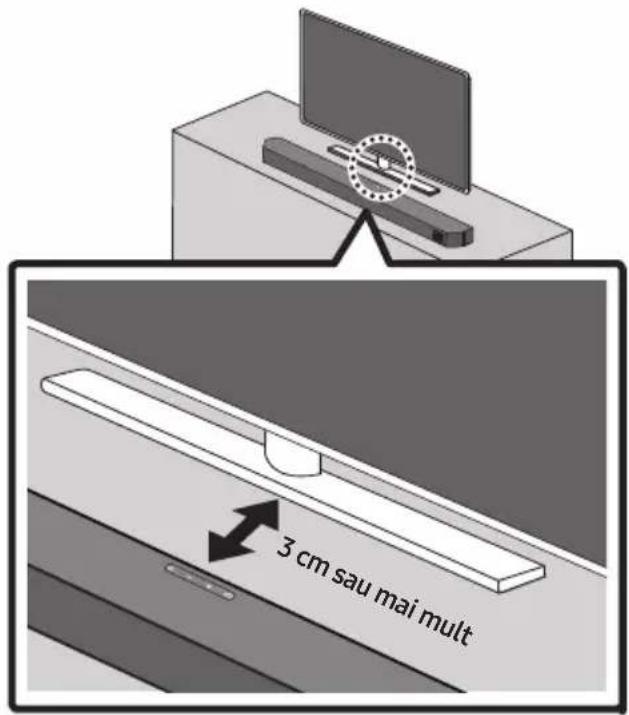

• Un spațiu insucient față de televizor poate cauza probleme de natură acustică.ROM - 36 11 ACTUALIZARE SOFTWARE Samsung ar putea oferi în viitor actualizări pentru rmware-ul sistemului Soundbar. Port USB HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24VUSB (5V 0.5A) Dacă este disponibilă o actualizare, puteți actualiza rmware-ul conectând unitatea USB pe care este stocată actualizarea, la portul USB de pe Soundbar. Actualizare USB După nalizarea actualizării, se păstrează toate setările personalizate ale utilizatorului.

1. Conectați o unitate USB la portul USB de pe

computer. Important: asigurați-vă că pe unitatea USB nu există șiere audio. Din această cauză, actualizarea rmware-ului poate să nu reușească.

2. Accesați site-ul web (www.samsung.com) →

căutați numele modelului din opțiunea de meniu asistență clienți.

• Pentru mai multe informații despre actualizare, consultați Ghidul de upgrade.

3. Descărcați șierul de upgrade (de tip USB).

4. Dezarhivați șierul de actualizare descărcat

și copiați șierul *.bin în directorul rădăcină al unității USB.

5. Opriți sistemul Soundbar și conectați

unitatea USB care conține actualizarea rmware la portul USB al sistemului Soundbar.

6. Porniți dispozitivul Soundbar și apăsați

butonul (Sursă) pentru a selecta sursa USB. Se va așa “UPGR”. Acest proces poate dura până la 3 minute. UPGR

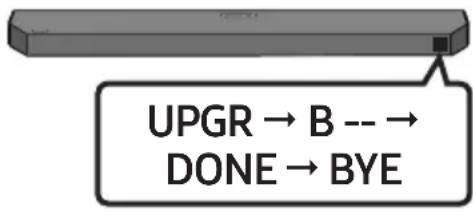

• Procesul de actualizare a rmware-ului este așat în secvența UPGR -> B -- -> DONE -> BYE, putându-se așa B sau H, în funcție de versiunea care se actualizează. OBSERVAȚII

• La nalizarea actualizării, sistemul Soundbar repornește automat.

• Acest produs are o funcție DUAL BOOT. Dacă actualizarea rmware-ului nu reușește, puteți actualiza rmware-ul din nou.

• Pe durata actualizării, nu îl închideți și nu scoateți USB-ul.

• Dacă actualizarea nu începe, reconectați cablul de alimentare al Soundbar-ului.

• După instalarea celei mai recente versiuni, nu se efectuează nicio actualizare.

• În funcție de tipul de USB, este posibil ca actualizarea să nu e acceptată.

• În cazul în care conexiunea la subwoofer nu este restabilită automat după actualizare, consultați pagina 16.

• Dacă actualizarea software nu reușește, vericați dacă unitatea USB nu este defectă.

• Utilizatorii Mac OS trebuie să utilizeze formatul MS-DOS (FAT) pentru unitatea USB.ROM - 37 Resetare INIT OK Partea superioară a sistemului Soundbar Cu sistemul Soundbar pornit, apăsați simultan butoanele (Volum) de pe carcasa dispozitivului timp de cel puțin 5 secunde. Pe așaj apare mesajul “INIT OK”, apoi dispozitivul Soundbar este resetat. ATENŢIE

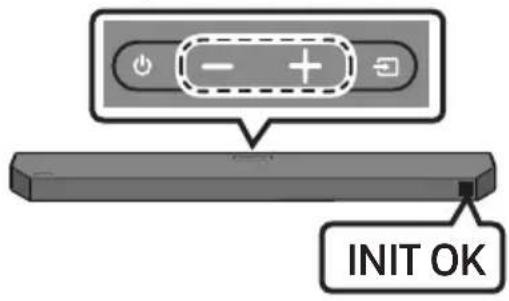

• Toate setările dispozitivului Soundbar sunt resetate. Asigurați-vă că efectuați această procedură numai atunci când este necesară resetarea.ROM - 38 Dispozitivul Soundbar nu pornește. ; Vericați dacă cablul de alimentare al sistemului Soundbar este corect introdus în priză. Dispozitivul Soundbar nu funcționează corect. ; După ce scoateți cablul de alimentare, introduceți-l din nou. ; Deconectați și conectați din nou cablul de alimentare la dispozitivul extern și reîncercați. ; Dacă nu primește semnal, sistemul Soundbar se oprește automat după o anumită perioadă de timp. Porniți alimentarea. (Consultați pagina 7.) Dacă telecomanda nu funcționează. ; Îndreptați telecomanda direct către dispozitivul Soundbar. ; Înlocuiți bateriile cu unele noi. Dispozitivul Soundbar nu redă niciun sunet. ; Volumul de pe Soundbar este prea mic sau dezactivat. Reglați volumul. ; Când este conectat un dispozitiv extern (STB, dispozitiv Bluetooth, dispozitiv mobil etc.), reglați volumul dispozitivului extern. ; Pentru redarea sunetului televizorului, selectați sistemul Soundbar. (Televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Ieșire sunet → Selectare Soundbar) ; Conectarea cablului la sistemul Soundbar poate imperfectă. Scoateți cablul și conectați din nou. ; Scoateți cablul de alimentare în întregime, reconectați-l și porniți alimentarea. ; Inițializați produsul și reîncercați. (Consultați pagina 37.) Subwooferul nu redă niciun sunet. ; Vericați dacă indicatorul LED din spatele subwooferului este albastru. Reconectați sistemul Soundbar și subwooferul dacă indicatorul se aprinde intermitent în albastru sau a devenit roșu. (Consultați pagina 16.) ; Vă puteți confrunta cu o problemă dacă există un obstacol între sistemul Soundbar și subwoofer. Mai multe dispozitive într-o zonă ferită de obstacole. ; Alte dispozitive care transmit semnale de frecvență radio în apropiere pot întrerupe conexiunea. Țineți boxa departe de astfel de dispozitive. ; Scoateți și reconectați ștecărul. În cazul în care sunetul de la subwoofer prezintă perturbații, întârzieri sau zgomot. ; Dacă există obiecte amplasate între dispozitivul Soundbar și difuzorul subwoofer, acestea pot crea o problemă. Repoziționați-le în locații fără astfel de obiecte. ; Dacă subwooferul se aă departe de dispozitivul Soundbar, pot apărea perturbații sau întârzieri ale sunetului. Amplasați-l în apropierea dispozitivului Soundbar. ; Dacă dispozitivul Soundbar este amplasat în apropierea unui instrument sau a unui dispozitiv electric care poate cauza interferențe radio, pot apărea perturbații ale sunetului sau întârzieri. Amplasați dispozitivul Soundbar la distanță dispozitivele care pot cauza interferență radio. (De ex., router wireless) ; Modicați starea conexiunii la rețeaua TV de la conexiune wireless la conexiune cu r. 12 DEPANARE Înainte de a solicita service, vericaţi următoarele.ROM - 39 Volumul subwooferului este prea mic. ; Volumul original al conținutului pe care îl redați este prea scăzut. Încercați să ajustați nivelul subwooferului. (Consultați pagina 12.) ; Apropiați-vă mai mult de boxa subwooferului. În cazul în care televizorul nu este conectat prin HDMI TO TV (eARC/ARC). ; Vericați dacă cablul HDMI este conectat corect la terminalul eARC. (Consultați pagina19.) ; Probabil conexiunea nu este posibilă din cauza dispozitivului extern conectat (set-top box, consolă de jocuri etc.). Conectați direct sistemul Soundbar. ; Este posibil ca HDMI-CEC să nu e activat pe televizor. Porniți CEC pe meniul televizorului. (Televizor Samsung: Start ( )

• Meniu → Setări ( ) → Toate setările ( )

• Conexiune → Manager dispozitive externe

• Anynet+ (HDMI-CEC) ACTIVAT) ; Pentru conectarea cu eARC, funcția eARC din meniul TV trebuie setată la Activat. (Televizor Samsung : Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Setări expert → Mod HDMI-eARC (Automat)) Nu se aude niciun sunet la conectarea la TV în modul HDMI TO TV (eARC/ARC). ; Dispozitivul dvs. nu poate reda semnalul de intrare. Schimbați ieșirea audio a televizorului în PCM sau AUTO. (Televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Setări expert → Format ieșire audio digitală) Dispozitivul Soundbar nu se conectează prin Bluetooth. ; Când conectați un dispozitiv nou, comutați la “BT PAIRING” pentru conexiune. (Apăsați butonul PAIR de pe telecomandă sau apăsați butonul (Sursă) de pe unitate timp de cel puțin 5 secunde.) ; Dacă sistemul Soundbar este conectat la un alt dispozitiv, mai întâi deconectați respectivul dispozitiv pentru a comuta pe un alt dispozitiv. ; Reconectați-l după ce eliminați lista de difuzoare Bluetooth de pe dispozitivul de conectat. (Televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ( )

• Sunet → Ieșire sunet → Listă de difuzoare Bluetooth) ; Conexiunea automată la televizor poate dezactivată. Atunci când sistemul Soundbar se aă în modul “BT READY”, apăsați și țineți apăsat butonul Stânga button de pe telecomanda sistemului Soundbar timp de 5secunde pentru a selecta ON-TV CONNECT. Dacă observați OFF-TV CONNECT, apăsați și țineți apăsat butonul Stânga din nou timp de 5secunde pentru a schimba selecția. ; Scoateți și reconectați ștecărul, apoi reîncercați. ; Inițializați produsul și reîncercați. (Consultați pagina 37.)ROM - 40 Sunetul se întrerupe atunci când dispozitivul este conectat prin Bluetooth. ; Unele dispozitive, de exemplu, cuptoare cu microunde, routere wireless etc., pot provoca interferențe dacă se aă prea aproape de dispozitivul Soundbar. ; Dacă dispozitivul conectat prin Bluetooth este mutat prea departe de dispozitivul Soundbar, sunetul se poate întrerupe. Mutați dispozitivul mai aproape de Soundbar. ; Dacă o parte a corpului dvs. intră în contact cu un emițător-receptor Bluetooth sau dacă produsul este instalat pe mobilier metalic, sunetul se poate întrerupe. Vericați mediul de montare și condițiile de utilizare. Conexiunea multiplă Bluetooth nu funcționează. ; Când televizorul este conectat la dispozitivul Soundbar, conexiunea multiplă Bluetooth poate să nu funcționeze. Deconectați dispozitivul Soundbar de la televizor și încercați din nou. ; Vericați dacă setarea Conexiune multiplă Bluetooth este activată. (Consultați secțiunea Dispozitivul Soundbar nu se conectează prin Bluetooth..). ; Deconectați dispozitivul care redă sunet în prezent, asociați-l cu dispozitivul pe care doriți să-l conectați și conectați din nou dispozitivul anterior. ; Dacă sunetul nu se aude nici după conectarea corectă, consultați secțiunea Sunetul se întrerupe atunci când dispozitivul este conectat prin Bluetooth.. Dispozitivul Soundbar nu pornește automat deodată cu televizorul. ; Când opriți sistemul Soundbar în timp ce vă uitați la televizor, sincronizarea energiei cu televizorul este dezactivată. Mai întâi, opriți televizorul. 13 LICENŢĂ Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. or DTS Licensing Limited. DTS, DTS:X, and the DTS:X logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI, HDMI High-Denition Multimedia Interface, HDMI Trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.ROM - 41 [ENERGY STAR] ENERGY STAR qualied model only – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGY STAR qualied model only (Applicable to Thin Client models only) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGY STAR qualied model only (The other models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency. 14 NOTIFICARE DE LICENŢĂ OPEN SOURCE Pentru a adresa întrebări și solicitări privind sursele deschise, contactați echipa Samsung Open Source (http://opensource.samsung.com). 15 NOTĂ IMPORTANTĂ DESPRE SERVICE

• Figurile şi ilustraţiile din acest manual pentru utilizator au rol consultativ şi pot diferi de aspectul efectiv al aparatului.

• Se poate percepe o taxă administrativă în următoarele situaţii: (a) un inginer este chemat la solicitarea dvs. şi aparatul nu prezintă niciun defect (rezultă că nu aţi citit manualul de utilizare). (b) duceţi unitatea la un centru de reparaţii şi aparatul nu prezintă niciun defect (rezultă că nu aţi citit manualul de utilizare).

• Cuantumul acestei taxe administrative vă va comunicat înainte de efectuarea oricărei vizite la domiciliu sau la locul de muncă.ROM - 42

Greutate 3,5 kg Dimensiuni (L x Î x A) 1030,0 x 57,0 x 105,0 mm Interval temperatură de funcţionare +5°C la +35°C Interval umiditate de funcţionare 10 % la 75 % AMPLIFICATOR Putere de ieşire nominală 180W (30W x 6) Format de șiere acceptate Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS Digital Surround / LPCM 8ch Nume subwoofer PS-WC67B Greutate 5,5 kg Dimensiuni (L x Î x A) 184,0 x 343,0 x 295,0 mm AMPLIFICATOR Putere de ieşire nominală 160W Consum total de energie electrică în standby (W) 2,0W Bluetooth Metodă de activare a portului Țineți apăsat butonul SOUND MODE timp de cel puțin 5 secunde pentru a dezactiva funcția de Bluetooth Power. OBSERVAȚII

• Samsung Electronics Co., Ltd îşi rezervă dreptul de a modica specicaţiile fără înştiinţare.

• Greutatea şi dimensiunile sunt aproximative.

• Prin prezenta, Samsung declară că acest echipament radio respectă Directiva 2014/53/UE și cerințele legale relevante din Regatul Unit. Textul complet al declarației de conformitate este disponibil la următoarea adresă de internet: http://www.samsung.com. Accesați secțiunea Asistență și introduceți numele modelului. Acest echipament poate să e utilizat în toate țările din Uniunea Europeană și din Regatul Unit.ROM - 43

• PUTEREA DE ALIMENTARE A DISPOZITIVULUI WIRELESS Puterea maximă a transmițătorului RF 100 mW la 2,4 GHz – 2,4835 GHz 25 mW la 5,725 GHz – 5,825 GHz [Dispoziţii privind eliminarea corectă a bateriilor acestui produs] (Aplicabil în țări cu sisteme de colectare separate) Acest marcaj de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateriile acestui produs nu trebuie eliminate împreună cu alte deşeuri menajere la sfârşitul ciclului lor de viaţă. Dacă sunt marcate, simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conţine mercur, cadmiu sau plumb peste nivelurile de referinţă prevăzute în Directiva CE 2006/66. În cazul în care bateriile nu sunt eliminate corespunzător, aceste substanţe pot dăunătoare pentru sănătatea omului sau pentru mediu. În vederea protejării resurselor naturale şi a promovării refolosirii materialelor, vă rugăm să separaţi bateriile de celelalte tipuri de deşeuri şi să le reciclaţi prin intermediul sistemului gratuit de returnare a bateriilor la nivel local. Cum se elimină corect acest produs (Deșeuri de echipamente electrice și electronice) (Aplicabil în țări cu sisteme de colectare separate) Acest simbol de pe produs, accesorii şi documentaţie indică faptul că produsul şi accesoriile sale electronice (încărcător, căşti, cablu USB) nu trebuie eliminate împreună cu alte deşeuri menajere la nalul duratei lor de utilizare. Dat ind că eliminarea necontrolată a deşeurilor poate dăuna mediului înconjurător sau sănătăţii umane, vă rugăm să separaţi aceste articole de alte tipuri de deşeuri şi să le reciclaţi în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale. Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autorităţile locale unde şi cum pot să ducă aceste articole pentru a reciclate în mod ecologic. Utilizatorii comerciali trebuie să-şi contacteze furnizorul şi să consulte termenii şi condiţiile din contractul de achiziţie. Acest produs şi accesoriile sale electronice nu trebuie eliminate împreună cu alte deşeuri comerciale.
