MANUAL DE USUARIO HW-Q64C SAMSUNG

INFORMACIÓN DE SEGURIDAD

ADVERTENCIAS PARA REDUCIR EL RIESGO DE ELECTROCUCIÓN, NO ABRA ESTA UNIDAD.

ESPECIALIZADO. Consulte la siguiente tabla para obtener una explicación de los símbolos que pueden aparecer en su producto Samsung. PRECAUCIÓN RIESGO DE ELECTROCUCION. NO ABRIR.Este símbolo indica la presencia de alto voltaje en el interior. Es peligroso entrar en contacto con cualquier pieza interior de este producto.Este símbolo indica que con este producto se incluye documentación importante correspondiente al funcionamiento y mantenimiento.Producto de Clase II: Este símbolo indica que no se requiere una conexión de seguridad de puesta a tierra (toma de tierra). Si este símbolo no está presente en un producto con cable de alimentación, el producto DEBE tener una conexión able a tierra.Tensión CA: Este símbolo indica que la tensión nominal marcada con el símbolo es CA.Tensión CC: Este símbolo indica que la tensión nominal marcada con el símbolo es CC.Precaución, consulte las instrucciones antes de usar: Este símbolo informa de que se debe consultar el manual del usuario para obtener más información relativa a la seguridad. ADVERTENCIA

• Para reducir el riesgo de incendio o de descarga eléctrica, no exponga este aparato a la lluvia ni a la humedad. PRECAUCIÓN

• PARA EVITAR DESCARGAS ELÉCTRICAS, INTRODUZCA TOTALMENTE EL ENCHUFE.

• Este aparato deberá conectarse siempre a una toma de alimentación principal con una conexión a tierra de protección.

• Para desconectar el aparato de la fuente de alimentación, el enchufe deberá ser desconectado de la toma principal, lo que signica que deberá disponer de fácil acceso al enchufe principal.

• No debe exponer este aparato a gotas ni salpicaduras de agua. No coloque en el aparato objetos con líquido, como jarrones.

• Para apagar completamente este aparato, debe desconectar su enchufe de la toma de corriente. Por tanto, el enchufe debe estar accesible en todo momento.SPA - 3 PRECAUCIONES

1. Asegúrese de que la alimentación eléctrica

de CA de su domicilio cumpla las especicaciones eléctricas indicadas en la etiqueta identicativa situada en la parte inferior del producto. Instale el producto horizontalmente, sobre una base adecuada (mueble), con espacio suciente a su alrededor para ventilación 7~10  cm. Asegúrese de que los oricios de ventilación no queden tapados. No coloque la unidad sobre amplicadores o cualquier otro equipo que pueda generar calor. Esta unidad se ha diseñado para utilizarse de forma continua. Para apagar completamente la unidad, desconecte el enchufe de CA de la toma de corriente. Desenchufe la unidad si no va utilizarla durante un tiempo prolongado.

2. Durante tormentas, desconecte el enchufe

principal de CA de la toma de corriente. Los picos de tensión debidos a rayos podrían dañar la unidad.

3. No exponga la unidad a la luz directa del sol

ni a otras fuentes de calor. Podrían sobrecalentarla y provocar una avería en la unidad.

4. Proteja el reproductor contra la humedad

(por ejemplo, jarrones) y calor excesivo (p. ej.: chimeneas) o equipos que creen campos magnéticos o eléctricos potentes. Desconecte el cable de alimentación de la fuente de CA si la unidad no funciona correctamente. El producto no ha sido creado para uso industrial. Este producto es sólo para uso personal. Es posible que se produzca condensación en el producto o en el disco en situaciones de temperaturas bajas. Si tiene que transportar el producto durante el invierno, espere 2 horas aproximadamente antes de usarlo hasta que la unidad haya alcanzado la temperatura de la sala.

5. Las pilas utilizadas en este producto contienen

productos químicos que son peligrosos para el medio ambiente. No tire las pilas con el resto de la basura doméstica. No tire las pilas al fuego. No cortocircuite, desmonte ni sobrecaliente las baterías. PRECAUCIÓN : Si la pila no se reemplaza correctamente se corre el riesgo de una explosión. Reemplace la pila solo por una igual o de especicaciones equivalentes.SPA - 4 ÍNDICE 01 Comprobación de los componentes 6 02 Descripción del producto 7 Panel delantero y panel superior de la Soundbar ------------------------- 7 Panel inferior de la Soundbar ------------------------- 8 03 Uso del mando a distancia 9 Cómo colocar las pilas antes de utilizar el mando a distancia (Pilas AAA X 2) ------------------------- 9 Cómo utilizar el mando a distancia

Uso de los Botones Ocultos (botones con más de una función)

Especicaciones de salida para los distintos modos de efectos de sonido

Ajuste del volumen de la Soundbar con el mando a distancia del televisor ------------------------- 14 04 Conexión de la Soundbar 15 Conexión a la corriente eléctrica

Conexión del kit de altavoz trasero inalámbrico a la Soundbar

05 Conexión a una TV 19 Método 1. Conexión por HDMI

Método 2. Conexión mediante un cable óptico

Método 3. Conexión a través de Bluetooth

06 Conexión a un dispositivo externo 25 Método 1. Conexión mediante un cable HDMI (que permita la descodicación y reproducción de Dolby Atmos®)

Método 2. Conexión mediante un cable óptico

26SPA - 5 07 Conexión de un dispositivo USB 27 08 Conexión a un dispositivo móvil 28 Conexión a través de Bluetooth

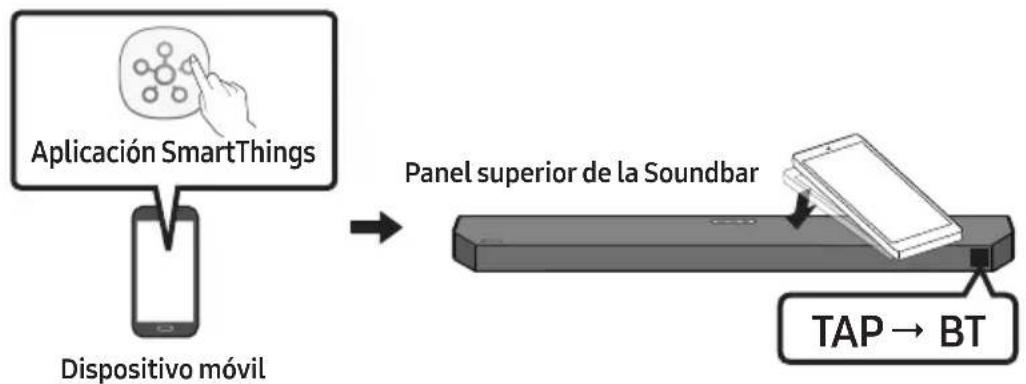

Uso de la función Tap Sound

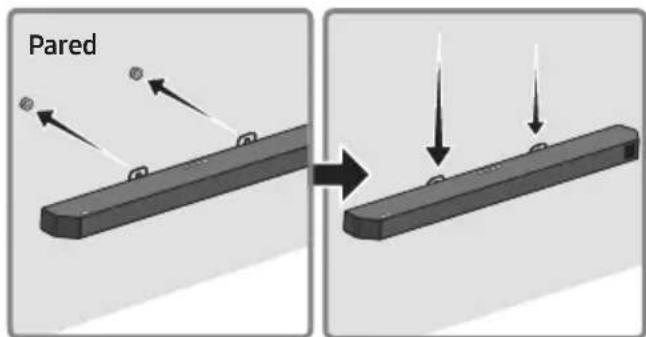

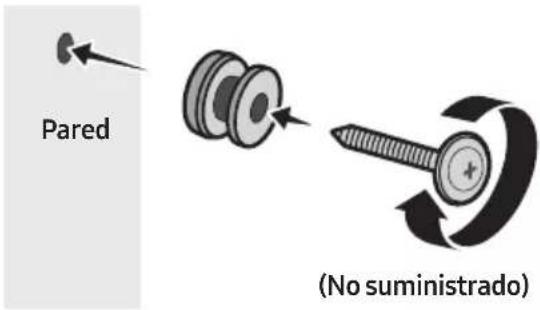

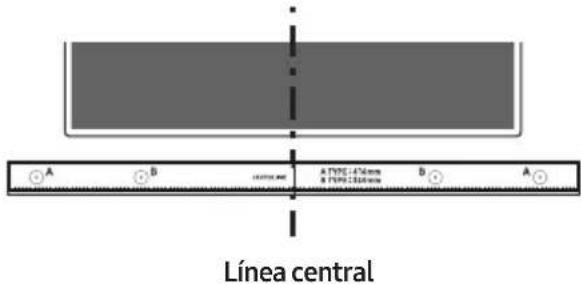

09 Instalación del montaje en pared 33 Precauciones de instalación

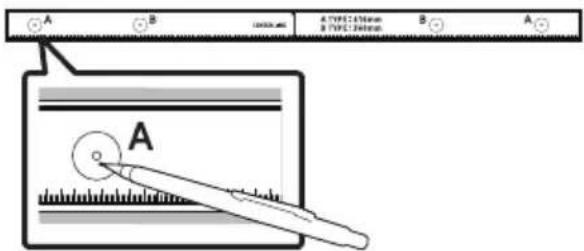

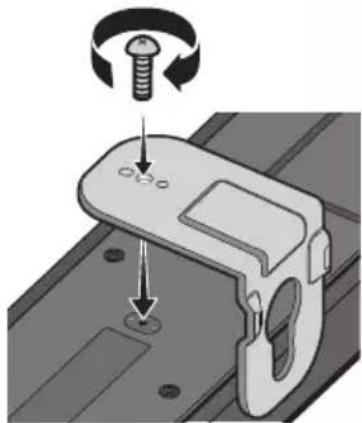

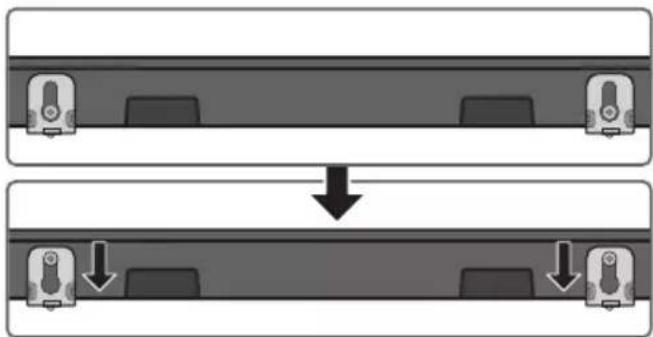

Componentes del montaje en pared

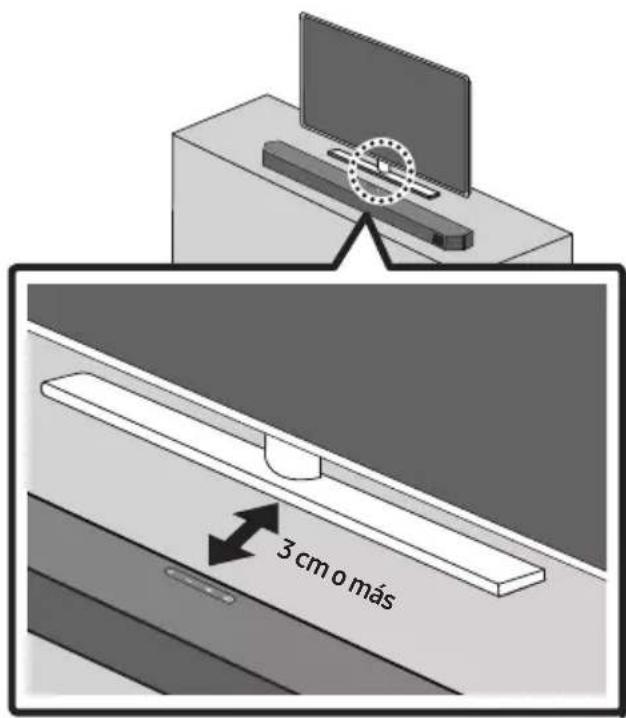

10 Instalación de la soundbar delante del Televisor 35 11 Actualización de software 36 Actualización por USB

12 Resolución de problemas 38 13 Licencia 40 14 Aviso sobre licencia de código abierto 41 15 Nota importante sobre el servicio 41 16 Especicacionesyguía 42 Especicaciones

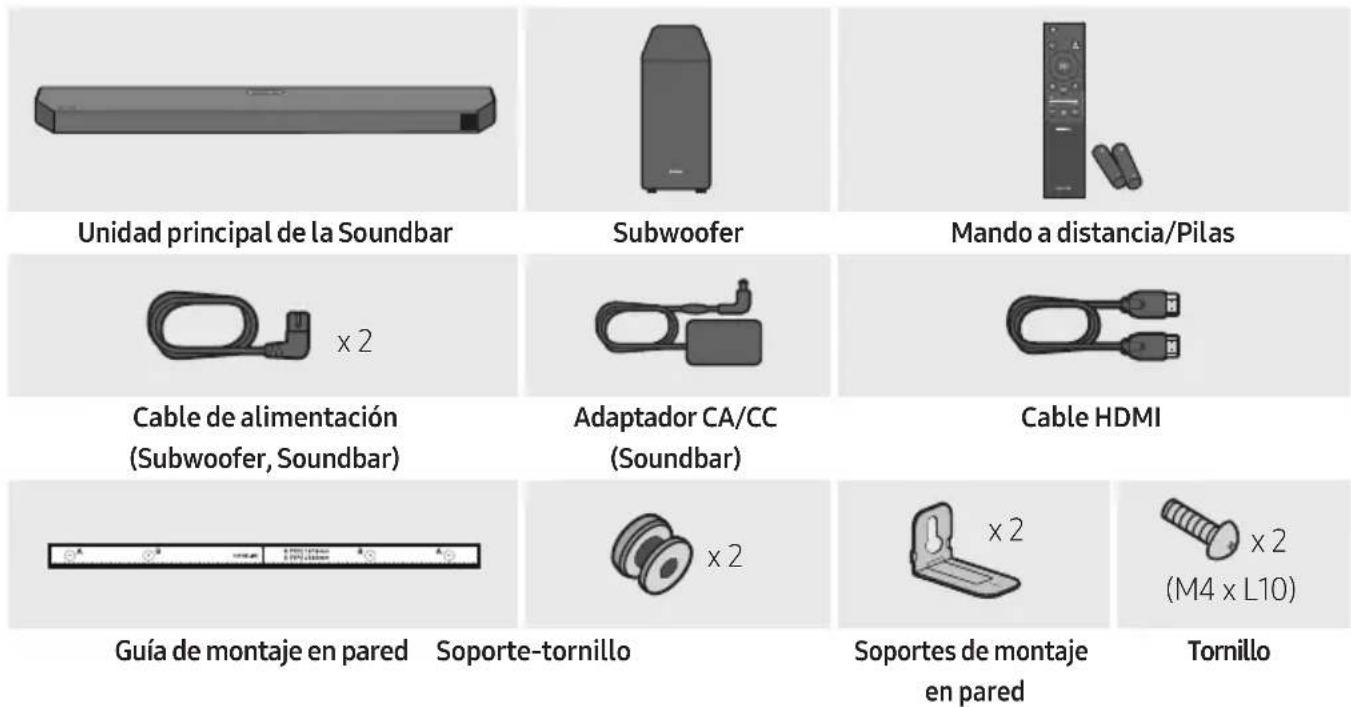

01 COMPROBACIÓN DE LOS COMPONENTES

SOUND MODE WOOFER TONE CONTROL CH LEVEL Unidad principal de la Soundbar Subwoofer Mando a distancia/Pilas x 2 Cable de alimentación (Subwoofer, Soundbar) Adaptador CA/CC (Soundbar) Cable HDMI x 2 x 2 (M4 x L10) x 2 Guíademontajeenpared Soporte-tornillo Soportes de montaje en pared Tornillo

• Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta : Parte inferior de la unidad principal de la Soundbar)

• Para adquirir componentes adicionales o cables opcionales, póngase en contacto con un Centro de servicio de Samsung o con el Centro de atención al cliente.

• Para obtener más información sobre el montaje en la pared, consulte la página 33.

• El diseño y las especicaciones están sujetos a cambio sin previo aviso.

• El aspecto de los accesorios puede diferir ligeramente de las ilustraciones anteriores.SPA - 7

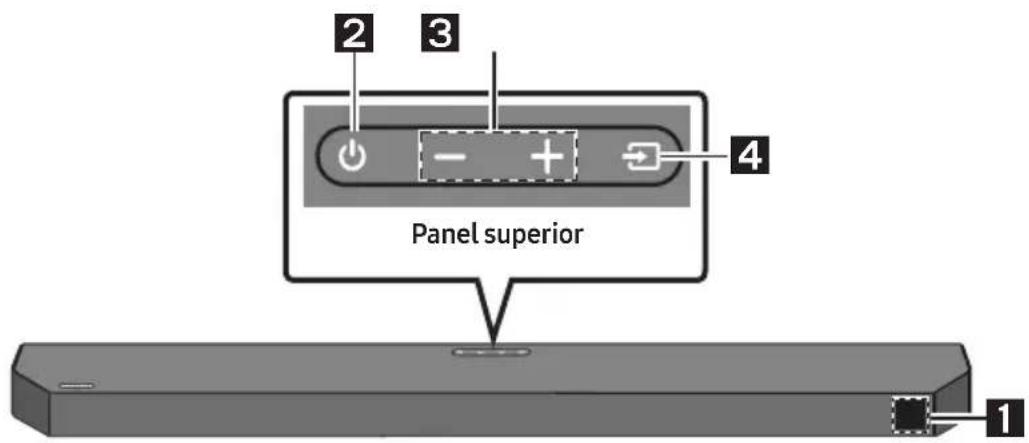

02 DESCRIPCIÓN DEL PRODUCTO

Pantalla Muestra el estado y el modo actual del producto.

Botón (Encendido/Apagado) Enciende y apaga la alimentación.

• Función Auto Power Down La unidad se apaga automáticamente en las siguientes situaciones. – Modo D.IN / HDMI / BT / USB: Si no hay señal de audio en 18 minutos.

Botón (Volumen) Ajusta el volumen.

• Una vez ajustado, el nivel del volumen aparece en la pantalla delantera de la Soundbar.

Botón (Fuente) Selecciona el modo de entrada de fuente. Modo de entrada Pantalla Óptica D.IN eARC/ARC (HDMI OUT)

• D.IN TV eARC (conversión automática) D.IN TV ARC (conversión automática) HDMI HDMI Modo BLUETOOTH BT Modo USB USB

• Para activar el modo “BT PAIRING”, cambie la fuente al modo “BT” y, a continuación, mantenga pulsado el botón (Fuente) durante al menos 5 segundos.

• El modo “*” es compatible cuando la función eARC está activada en la conguración de la TV.

• Cuando enchufe el cable de CA, la tecla de alimentación funcionará transcurridos entre 4 y 6 segundos.SPA - 8

• Cuando encienda la unidad, pasarán entre 4 y 5 segundos antes de poder reproducir sonido.

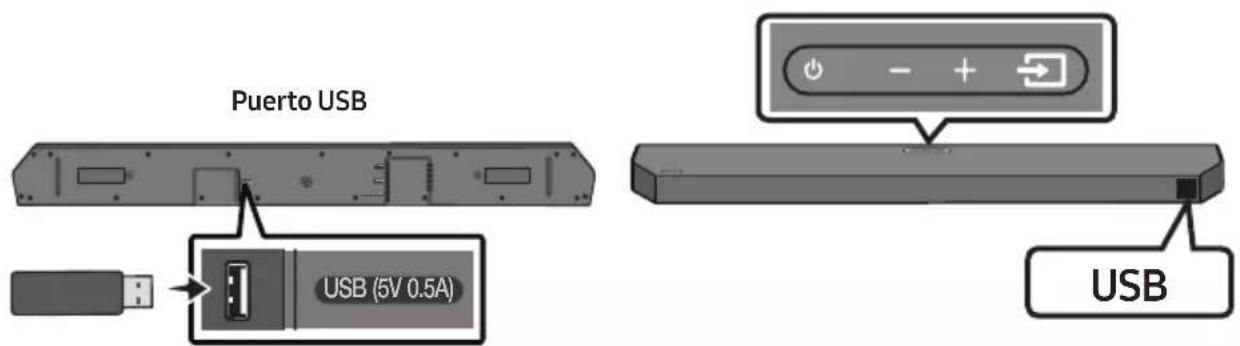

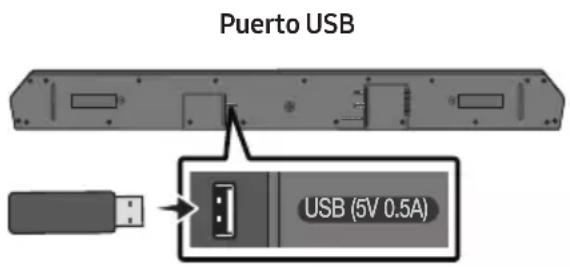

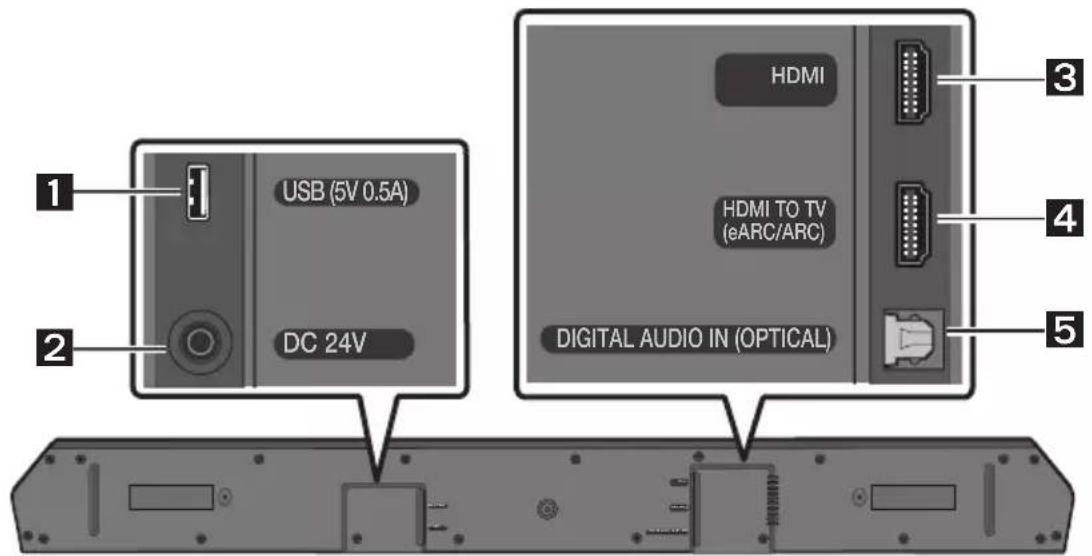

USB (5V 0.5A) Conecte una memoria USB aquí para reproducir los archivos de música almacenados en ella desde la Soundbar. (Consulte la página 27)

DC 24V (Entrada de la fuente de alimentación) Conecte el adaptador CA/CC. (Consulte la página 15)

HDMI Introduce señales de audio y vídeo digital de forma simultánea mediante un cable HDMI. Conecte a la salida HDMI de un dispositivo externo. (Consulte la página 25)

DIGITAL AUDIO IN (OPTICAL) Conecte a la salida (óptica) digital de un dispositivo externo. (Consulte la página 26)

• Cuando desconecte el cable de alimentación del adaptador de corriente de CA/CC de una toma de pared, tire de la clavija. No tire del cable.

• No conecte esta unidad ni otros componentes a una toma de CA hasta que se hayan completado todas las conexiones entre componentes.SPA - 9

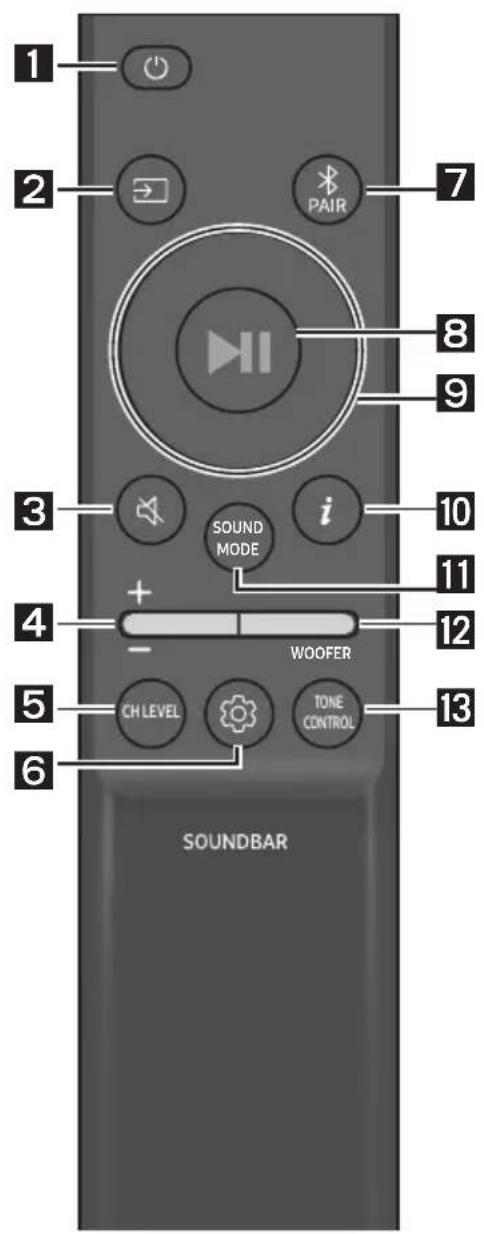

03 USO DEL MANDO A DISTANCIA

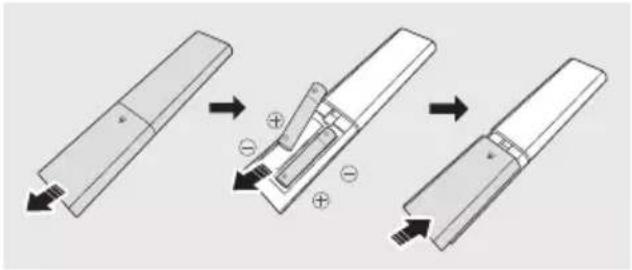

Cómo colocar las pilas antes de utilizar el mando a distancia (Pilas AAA X 2) Deslice la cubierta trasera en la dirección de la echa hasta extraerla por completo. Introduzca 2 pilas AAA (1,5 V) orientadas de modo que la polaridad sea la correcta. Vuelva a deslizar la cubierta trasera en su posición. Cómo utilizar el mando a distancia SOUND MODE WOOFERTONE CONTROL CH LEVEL

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Fuente Pulse para seleccionar una fuente conectada a la Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Silenciar Pulse el botón (Silenciar) para silenciar el sonido. Púlselo de nuevo para volver a activar el sonido.

• Silenciar Pulse el botón Volumen para silenciar el sonido. Púlselo de nuevo para volver a activar el sonido.SPA - 10

SOUND MODE WOOFER TONE CONTROL CH LEVEL CH LEVEL Si pulsa el botón, puede ajustar el volumen de cada altavoz.

• Pulse el botón para seleccionar CENTER LEVEL y ajuste el volumen entre -6~+6 utilizando los botones Arriba/Abajo.

• Si los altavoces traseros (de venta por separado) están conectados, se puede realizar el ajuste REAR LEVEL. Para ajustar el volumen de REAR LEVEL entre -6 y +6 utilizando los botones Arriba/Abajo.

SOUND MODE WOOFER TONE CONTROL CH LEVEL Control de sonido Si pulsa el botón, puede establecer la función de audio. Los ajustes deseados se pueden modicar con los botones Arriba/Abajo. VOICE ENHANCE ON/OFF NIGHT MODE ON/OFF SYNC VIRTUAL ON/OFF

– VOICE ENHANCE ON/OFF

Este modo facilita la audición del diálogo en películas y programas de TV.

Este modo está optimizado para la visualización nocturna con la conguración ajustada para reducir el volumen pero mantener la claridad de los diálogos. – SYNC Si el vídeo del televisor y el audio de la Soundbar no están sincronizados, pulse el botón (Control de sonido) para seleccionar SYNC y, seguidamente, establezca la demora de audio entre 0 y 300 milisegundos utilizando los botones Arriba/Abajo. (No disponible en “USB” o “BT”).

La función Dolby Virtual se puede activar o desactivar con ON/OFF.

• Las funciones de audio VOICE ENHANCE, NIGHT MODE y VIRTUAL se pueden activar o desactivar con ON/OFF utilizando los botones Arriba/Abajo. (La función VIRTUAL no está disponible en los modos “USB” o “BT”).

• Mantenga pulsado el botón (Control de sonido) durante unos 5 segundos para ajustar el sonido para cada banda de frecuencia. Puede seleccionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz y 10 kHz con los botones Izquierda/Derecha y cada uno puede ajustarse en un valor entre -6 y +6 con los botones Arriba/Abajo. (Asegúrese de que el modo de sonido esté congurado como “STANDARD”).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Bluetooth PAIR Cambia la Soundbar al modo de emparejamiento Bluetooth. Pulse el botón PAIR y espere a que aparezca la pantalla "BT PAIRING" para conectar con un nuevo dispositivo Bluetooth.

Reproducción/ Pausa VOL WOOFER SOUNDMODEPAIR También puede reproducir o hacer una pausa en la música pulsando el botón.SPA - 11

VOL WOOFER SOUNDMODEPAIR Arriba/Abajo/ Izquierda/ Derecha Pulse en las zonas indicadas para seleccionar Arriba/Abajo/ Izquierda/Derecha. Pulse Arriba/Abajo/Izquierda/Derecha en el botón para seleccionar o ajustar funciones.

• Repetir Para utilizar la función Repetir en el modo “USB”, pulse el botón Arriba.

• Salto de música Pulse el botón Derecha para seleccionar el archivo de música siguiente. Pulse el botón Izquierda para seleccionar el archivo de música anterior.

• ID SET Mantenga pulsado el botón Arriba durante 5 segundos para completar ID SET (al conectarse a un subwoofer o altavoces traseros inalámbricos).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Información Pulse para mostrar información sobre la función activa o el códec disponible.

SOUND MODE WOOFER TONE CONTROL CH LEVEL SOUND MODE Si pulsa el botón, puede seleccionar el modo de sonido deseado. SURROUND SOUND GAME ADAPTIVE SOUND DTS VIRTUAL:X STANDARD – SURROUND SOUND Proporciona un campo de sonido más amplio que el estándar. – GAME Proporciona un sonido estereoscópico para sumergir al usuario en la acción mientras juega. – ADAPTIVE SOUND Analiza el contenido en tiempo real y proporciona automáticamente el campo sonoro óptimo en función de las características del contenido.

Sonido 3D inmersivo desde cualquier contenido. – STANDARD Emite el sonido original.

• DRC(DynamicRangeControl) Permite aplicar el control de gama dinámica a las pistas Dolby Digital. Mantenga pulsado el botón SOUND MODE durante unos 5 segundos mientras la Soundbar esté apagada para activar o desactivar la función DRC (Dynamic Range Control). Con la función DRC activada, se reducen los sonidos fuertes. (El sonido podría distorsionarse).

• Bluetooth Power Esta función activa automáticamente la Soundbar cuando se recibe una solicitud de conexión de un TV o un dispositivo Bluetooth previamente conectados. La función está activada de forma predeterminada. – Mantenga pulsado el botón SOUND MODE durante más de 5 segundos para desactivar la función de Bluetooth Power.SPA - 12

SOUND MODE WOOFER TONE CONTROL CH LEVEL TONE CONTROL Al pulsar el botón, puede ajustar el volumen de los agudos o bajos.

• Pulse el botón para seleccionar TREBLE o BASS y ajuste el volumen entre -6~+6 utilizando los botones Arriba/Abajo. Una vez que se cambie el nivel de los graves, el nivel del woofer también se ajustará en consecuencia. Uso de los Botones Ocultos (botones con más de una función) Botón oculto Página de referencia Botón del mando a distancia Función WOOFER (Arriba) Activar/Desactivar mando a distancia del TV (en espera) Página 14 Izquierda Activación/Desactivación de la conexión automática de TV (BT preparado) Página 24 Arriba ID SET Página 11 (Control de sonido) EQ 7 bandas Página 10 SOUND MODE DRC ON/OFF (en espera) Página 11 Bluetooth Power Página 11SPA - 13 Especicacionesdesalidaparalosdistintosmodosdeefectosdesonido Efecto Entrada Salida Solo con subwoofer Consubwooferykitdealtavoces traseros inalámbricos SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND Canal 2.0 Canal 3.1 Canal 5.1 Canal 5.1 Canal 3.1 Canal 5.1 Dolby Atmos® Canal 3.1 Canal 5.1 GAME Canal 2.0 Canal 3.1 Canal 5.1 Canal 5.1 Canal 3.1 Canal 5.1 Dolby Atmos® Canal 3.1 Canal 5.1 ADAPTIVE SOUND Canal 2.0 Canal 3.1 Canal 5.1 Canal 5.1 Canal 3.1 Canal 5.1 Dolby Atmos® Canal 3.1 Canal 5.1 DTS VIRTUAL:X Canal 2.0 Canal 3.1 Canal 5.1 Canal 5.1 Canal 3.1 Canal 5.1 Dolby Atmos® Canal 3.1 Canal 5.1 STANDARD Canal 2.0 Canal 2.1 Canal 2.1 Canal 5.1 Canal 3.1 Canal 5.1 Dolby Atmos® Canal 3.1 Canal 5.1

• El kit de altavoz trasero inalámbrico de Samsung puede adquirirse por separado. Póngase en contacto con el distribuidor que le vendió la Soundbar para adquirir un kit.

• Cuando la fuente de entrada es Dolby Atmos® la conguración de solo subwoofer proporciona audio de 3.1 canales, mientras que la conguración del kit de subwoofer y altavoces traseros inalámbricos proporciona audio de 5.1 canales.

• Los altavoces traseros no producirán sonido para la salida de 2 canales mientras esté en uso el modo STANDARD. Para activar el sonido de los altavoces traseros, cambie el modo de efectos a

SURROUND SOUND.SPA - 14

Ajuste del volumen de la Soundbar con el mando a distancia del televisor Ajuste el volumen de la Soundbar con el mando a distancia del televisor.

• Esta función solo se puede utilizar con mandos a distancia de infrarrojos. No se admiten los mandos a distancia Bluetooth (mandos a distancia que requieren emparejamiento).

• Ponga el altavoz del televisor en Altavoz externo para usar esta función.

• Fabricantes que admiten esta función: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense y RCA

1. Apague la Soundbar.

2. Mantenga pulsado el botón WOOFER durante 5 segundos.

Cada vez que pulse el botón WOOFER y lo mantenga pulsado durante 5 segundos, el modo cambiará en el siguiente orden: “OFF-TV REMOTE” (modo predeterminado), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”. Botón del mando a distancia Pantalla Estado SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec OFF-TV REMOTE (modo predeterminado) Desactiva el mando a distancia del televisor. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec SAMSUNG-TV REMOTE Activa el mando a distancia de infrarrojos de un televisor Samsung. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec ALL-TV REMOTE Activa el mando a distancia de infrarrojos de un televisor de terceros.SPA - 15

04 CONEXIÓN DE LA SOUNDBAR

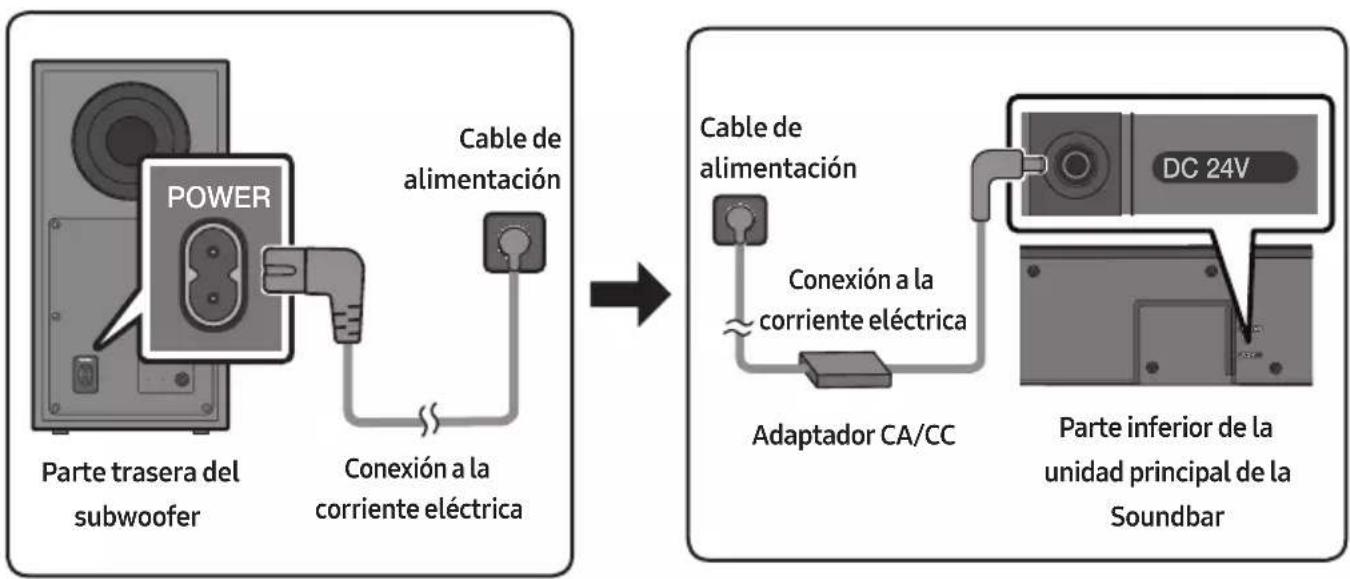

Conexión a la corriente eléctrica Utilice los componentes eléctricos para conectar el subwoofer y la Soundbar a una toma de corriente en el orden siguiente:

• Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta : Parte inferior de la unidad principal de la Soundbar)

1. Conecte el cable de alimentación al subwoofer.

2. Conecte el cable de alimentación al adaptador CA/CC. Conecte el adaptador CA/CC (con el cable de

alimentación) a la Soundbar.

3. Conecte la alimentación a la Soundbar y al subwoofer.

• Conecte la alimentación al subwoofer primero. El subwoofer se conectará automáticamente al encender la Soundbar. POWER Parte trasera del subwooferCable de alimentaciónConexión a la corriente eléctrica USB (5V 0.5A) DC 24V DC 24V Parte inferior de la unidad principal de la SoundbarAdaptador CA/CCCable de alimentaciónConexión a la corriente eléctrica
• Asegúrese de probar el adaptador CA/CC en una mesa plana o en el suelo. Si coloca el adaptador CA/CC colgado con la entrada del cable de CA orientada hacia arriba, podrían introducirse en el adaptador agua u otras sustancias externas y causar problemas de funcionamiento del adaptador.

• Si desenchufa y vuelve a conectar el cable de alimentación con el producto encendido, la Soundbar se enciende automáticamente.SPA - 16 Conexión manual del subwoofer en caso de que falle la conexión automática Antes de realizar el procedimiento de conexión manual que aparece a continuación:

• Compruebe que los cables de alimentación de la Soundbar y del subwoofer estén conectados correctamente.

• Asegúrese de que la Soundbar esté encendida.

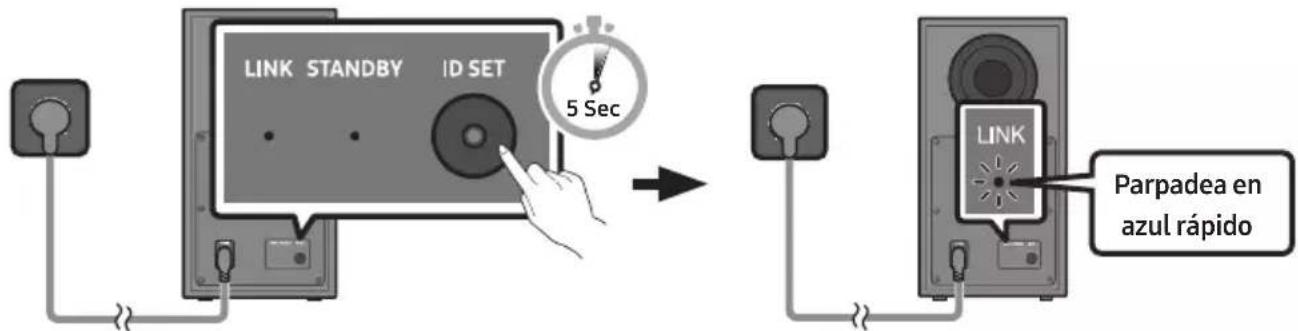

1. Mantenga pulsada la tecla ID SET situada en la parte trasera del subwoofer durante al menos

• El indicador rojo de la parte trasera del subwoofer se apaga y el azul parpadea. Parpadea en azul rápido 5 Sec Parte trasera del subwoofer Parte trasera del subwoofer

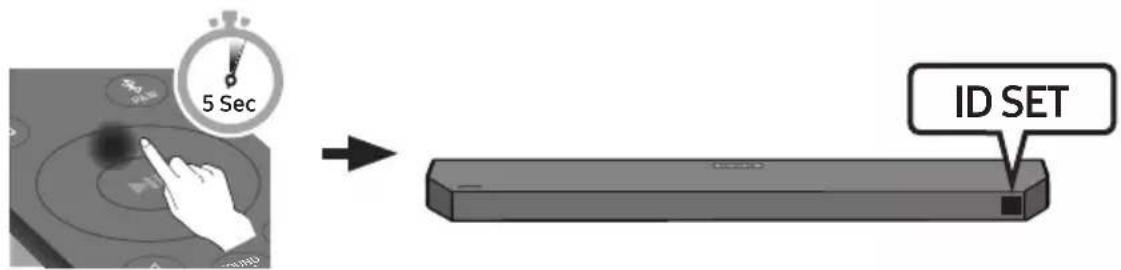

2. Mantenga pulsado el botón Arriba del mando a distancia durante al menos 5 segundos.

• Aparece el mensaje ID SET en la pantalla de la Soundbar durante un momento y, a continuación, desaparece.

• La Soundbar se encenderá automáticamente cuando se complete ID SET. SOUNDMODE PAIR5 Sec ID SET

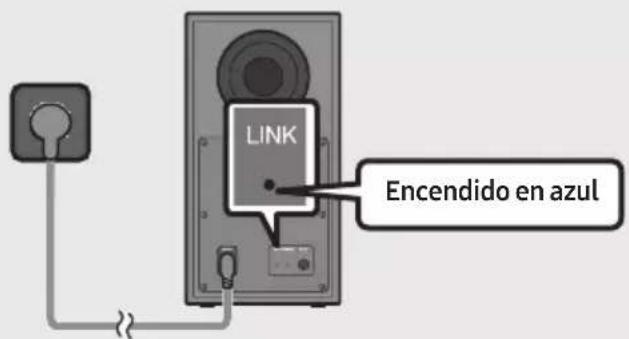

3. Compruebe que LINK LED brille con un azul intenso (la conexión se ha completado).

Encendido en azul El indicador LINK LED deja de parpadear y brilla con un azul intenso cuando se establece la conexión entre la Soundbar y el subwoofer inalámbrico.SPA - 17 Luces LED indicadoras de la parte trasera del subwoofer LED Estado Descripción Solución Azul Encendido Conectado correctamente (funcionamiento normal)

Parpadeante Recuperando conexión Compruebe si el cable de alimentación acoplado a la unidad principal de la Soundbar está conectado correctamente o espere unos 5 minutos. Si sigue parpadeando, intente conectar el subwoofer de forma manual. Consulte la página 16. Rojo Encendido Modo de espera (con la unidad principal de la Soundbar apagada) Compruebe que el cable de alimentación de la unidad principal de la Soundbar esté conectado correctamente. Fallo de conexión Vuelva a realizar la conexión. Consulte las instrucciones para realizar la conexión manual en la página 16. Rojoyazul Parpadeante Fallo de funcionamiento Consulte la información de contacto del Centro de servicio de Samsung en el manual. NOTAS

• Antes de mover o instalar este producto, asegúrese de desconectar la alimentación y el cable de alimentación.

• Si la unidad principal está apagada, el subwoofer inalámbrico se pondrá en modo inactivo y el LED STANDBY de la parte trasera se pondrá en rojo después de parpadear en azul varias veces.

• Si utiliza un dispositivo con la misma frecuencia que la Soundbar cerca de esta, la interferencia puede provocar interrupciones del sonido.

• La distancia de transmisión máxima de la señal inalámbrica de la unidad principal es de unos 10 metros, pero puede variar según el entorno operativo. Si hay un muro de acero-hormigón o metálico entre la unidad principal y el subwoofer inalámbrico, puede que el sistema no funcione, puesto que la señal inalámbrica no puede traspasar el metal.SPA - 18 PRECAUCIÓN

• Las antenas de recepción inalámbrica están integradas en el subwoofer inalámbrico. Mantenga las unidades alejadas del agua y de la humedad.

• Para un rendimiento óptimo, asegúrese de que en el área alrededor el subwoofer inalámbrico y los altavoces traseros inalámbricos (que se venden por separado) no haya nada que obstruya la señal. ConexióndelkitdealtavoztraseroinalámbricoalaSoundbar Disfrute del auténtico sonido surround inalámbrico conectando el kit de altavoces traseros inalámbricos Samsung (SWA-9200S, se venden por separado) a la Soundbar. Para obtener información detallada sobre las conexiones, consulte el manual del kit de altavoces traseros inalámbrico Samsung.SPA - 19

05 CONEXIÓN A UNA TV

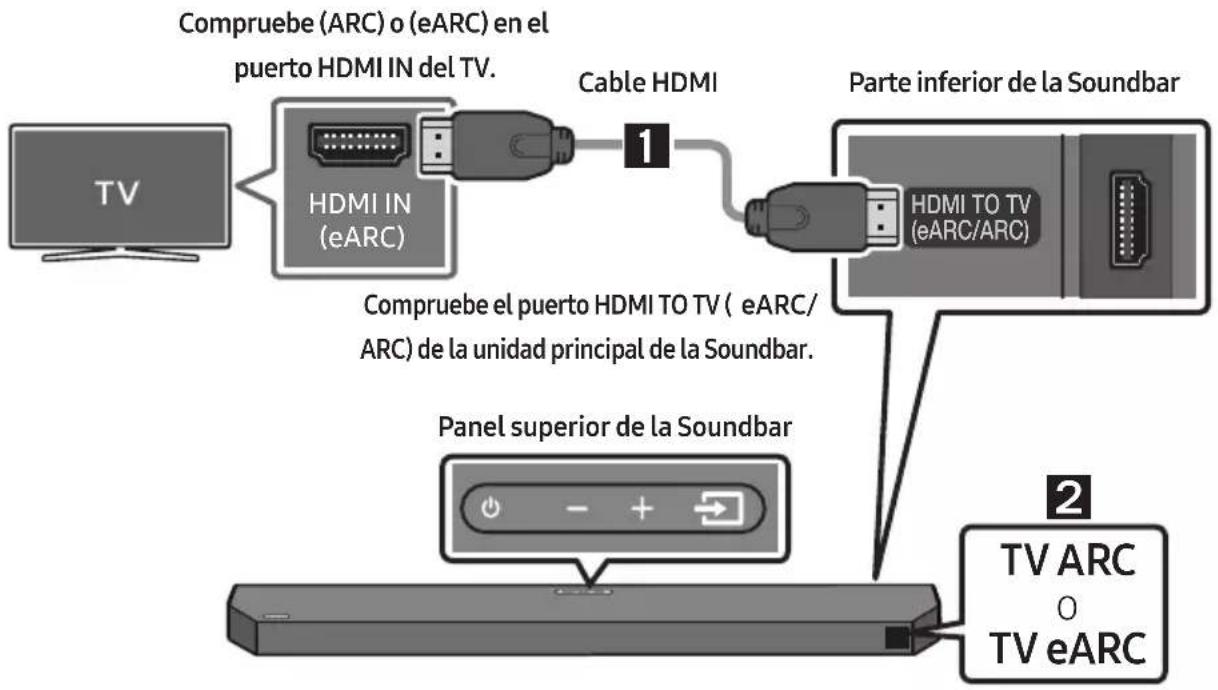

Método 1. Conexión por HDMI Conexión del televisor compatible con HDMI ARC/eARC (Canal de retorno de audio/ Canal de retorno de audio mejorado) PRECAUCIÓN

• Cuando se conectan tanto el cable HDMI como el cable óptico, se recibe primero la señal HDMI.

• Para conectar el cable HDMI entre el televisor y la Soundbar, asegúrese de conectar los terminales marcados como ARC o eARC. De lo contrario, es posible que no se emita el sonido del televisor.
• El cable recomendado es un High-Speed HDMI Cable with Ethernet.

• Al conectar un televisor compatible con la función eARC, “TV eARC” aparece en pantalla y se escucha el sonido. • Dolby Atmos® es compatible con la función ARC/eARC.Compruebe (ARC) o (eARC) en el puerto HDMI IN del TV.HDMI IN(eARC)HDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) Cable HDMIParte inferior de la Soundbar Compruebe el puerto HDMI TO TV (eARC/ARC) de la unidad principal de la Soundbar.Panel superior de la Soundbar TV ARC

1. Con la Soundbar y el TV encendidos, conecte el cable HDMI tal y como se muestra en la imagen.

2. Aparece “TV ARC” o “TV eARC” en la ventana de visualización de la unidad principal de la Soundbar

y esta reproduce el sonido del TV.

• “TV eARC” se muestra cuando la función eARC está activada en la conguración de la TV.SPA - 20

• Para conectar con eARC, la función eARC del menú del televisor debe estar Activada. Consulte el manual del televisor para obtener más información sobre esta conguración. (Por ejemplo TV Samsung : Inicio ( ) → Menú → Cong. ( ) → Toda la conguración ( ) → Sonido → Conguración para expertos → Modo HDMI-eARC (Automático))

• Si el sonido del televisor no es audible, pulse la (Fuente) en el mando a distancia o en la parte superior de la Soundbar para cambiar a modo “D.IN”. La pantalla muestra “D.IN” y luego “TV ARC” o “TV eARC”, y se reproduce el sonido del TV.

• Si no aparece “TV ARC” o “TV eARC” en la ventana de visualización de la unidad principal de la Soundbar, conrme que el cable HDMI esté conectado al puerto correcto.

• Utilice los botones de volumen del mando a distancia del TV para cambiar el volumen de la Soundbar. NOTAS

• Cuando se conecta un televisor compatible con HDMI ARC/eARC (Canal de retorno de audio/Canal de retorno de audio mejorado) a la Soundbar con un cable HDMI, se pueden transmitir los datos de vídeo y audio digital sin necesidad de conectar un cable óptico por separado.

• Recomendamos un cable HDMI sin núcleo si es posible. Si utiliza un cable HDMI con núcleo, utilice uno con un diámetro inferior a 14 mm.

• Esta función no está disponible si el cable HDMI no admite ARC o eARC.

• ARC y eARC dieren en el ancho de banda. eARC, que es la versión mejorada del canal de retorno de audio, tiene un ancho de banda signicativamente mayor que ARC. Un mayor ancho de banda aumenta la cantidad de datos que se pueden transmitir. Por tanto, con el canal eARC puedes disfrutar del sonido con formatos como Dolby Atmos®.

• Si las señales de transmisión son Dolby Digital y la conguración del “Formato de salida de audio digital” es PCM en su TV, se recomienda cambiar la conguración a Dolby Digital. Al cambiar la conguración, podrá disfrutar de una calidad de sonido superior. (El menú del televisor puede mostrar palabras distintas para “Dolby Digital” y “PCM” en función del fabricante.)SPA - 21 Método 2. Conexión mediante un cable óptico Lista de comprobación previa a la conexión

• Cuando se conectan tanto el cable HDMI como el cable óptico, se recibe primero la señal HDMI.

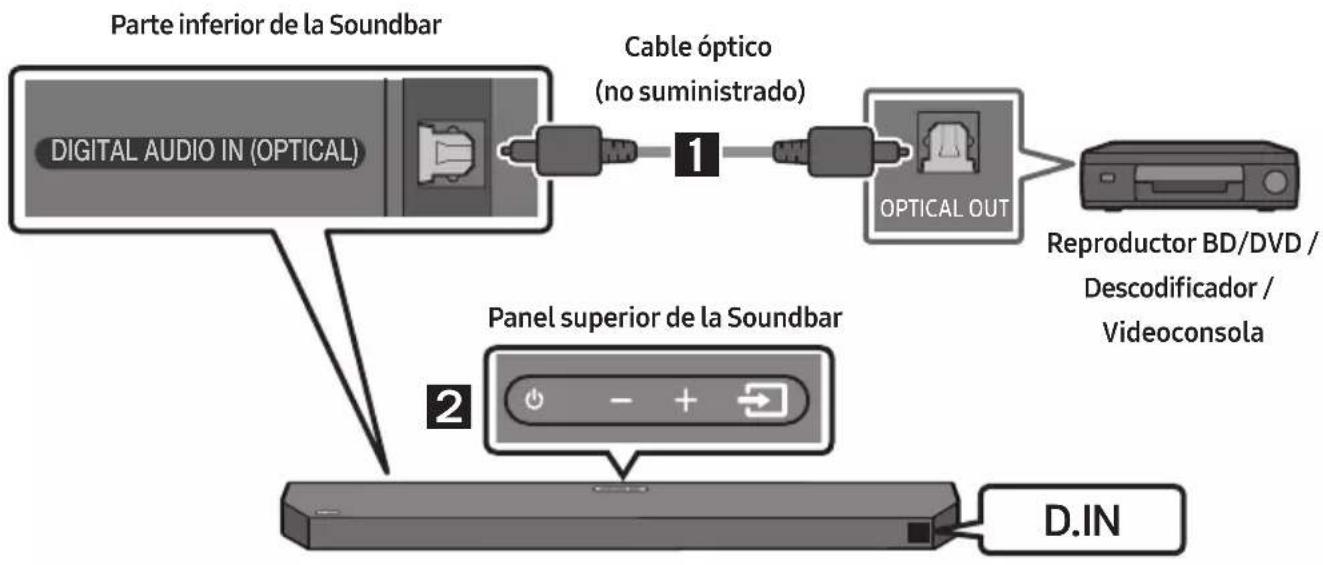

• Cuando utilice un cable óptico y los terminales tengan sus tapas, asegúrese de retirar las tapas. OPTICAL OUTDIGITAL AUDIO IN (OPTICAL)Parte inferior de la Soundbar Cable óptico (no suministrado) D.IN

Panel superior de la Soundbar

mediante un cable óptico (no suministrado) digital.

2. Pulse el botón (Fuente) del panel superior o del mando a distancia y, a continuación, seleccione

3. El sonido del televisor se emite a través de la Soundbar.SPA - 22

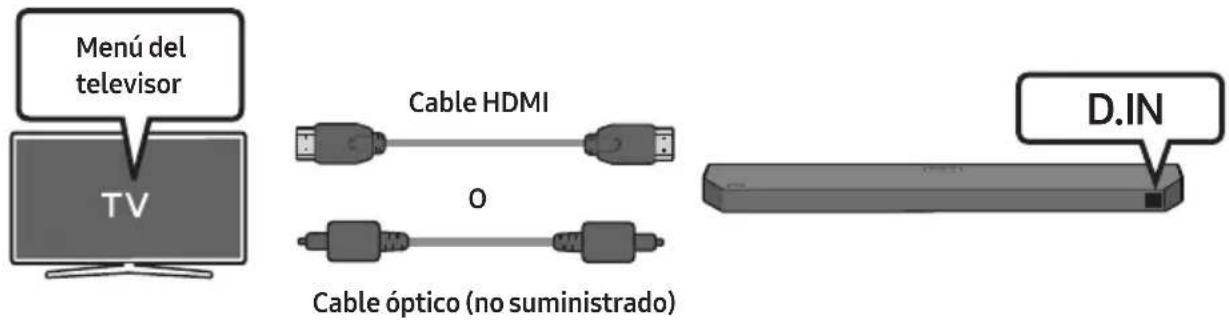

UsodelafunciónQ-Symphony En el caso de Q-Symphony, la Soundbar se sincroniza con un televisor Samsung para emitir el sonido a través de dos dispositivos y así obtener un efecto de sonido envolvente óptimo. Cuando la Soundbar está conectada, el menú “TV+Soundbar” aparece dentro del menú Salida de sonido del televisor. Menú del televisor

Cable óptico (no suministrado) Cable HDMI D.IN

• Ejemplo de menú del televisor: TV + [AV] Soundbar Nombre de la serie (HDMI) NOTAS

• Puede funcionar según el códec admitido por el televisor.

• Esta función solo se admite cuando se conecta el cable HDMI o el cable óptico (no suministrado).

• El mensaje mostrado puede ser diferente en función del modelo de TV.

• Esta función está disponible en algunos televisores Samsung y en algunos modelos de Soundbar.SPA - 23 Método 3. Conexión a través de Bluetooth Cuando un TV se conecta mediante Bluetooth, se reproduce sonido en estéreo sin cableado molesto.

• Solo es posible conectar un TV al mismo tiempo. SOUND MODE PAIR

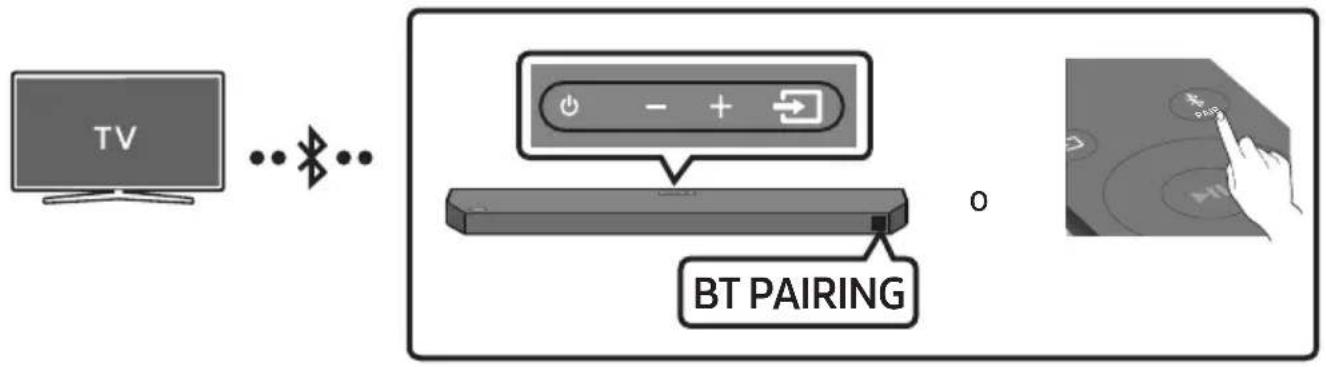

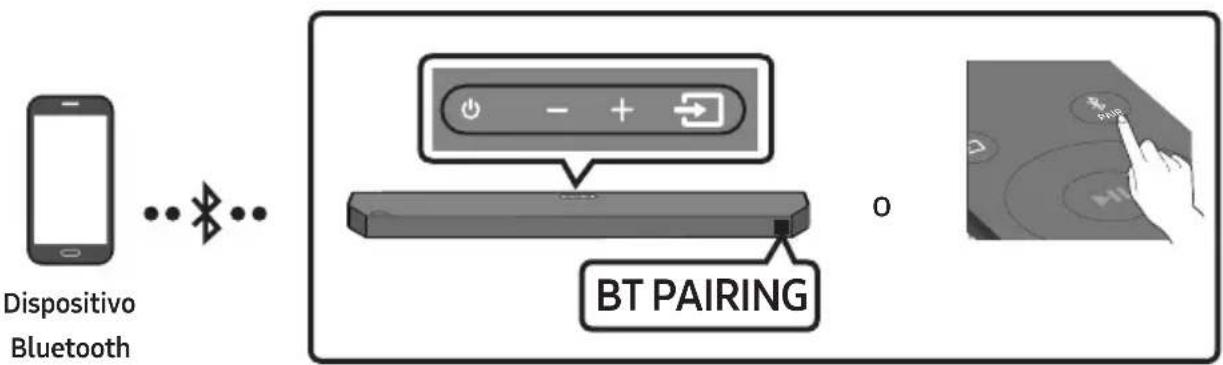

1. Pulse el botón PAIR del mando a distancia para pasar al modo “BT PAIRING”.

(O) a. Pulse el botón (Fuente) del panel superior y, a continuación, seleccione “BT”. “BT” cambia a “BT PAIRING” en unos pocos segundos automáticamente o cambia a “BT READY” si hay un registro de conexión. b. Cuando “BT READY” aparece, pulse y mantenga pulsado el botón (Fuente) en el panel superior de la Soundbar durante más de 5 segundos para mostrar “BT PAIRING”.

2. Seleccione el modo Bluetooth en el TV. (Para obtener más información, consulte el manual del TV).

3. Seleccione “Soundbar Q6C-Series(Bluetooth)” en la lista de la pantalla del TV.

La Soundbar disponible aparece con la indicación “Need Pairing” o “Paired” en la lista de dispositivos Bluetooth del TV. Para conectar a la Soundbar, seleccione el mensaje y establezca la conexión.

• Cuando el TV está conectado, aparece [Nombre del TV] → “BT” en la pantalla delantera de la Soundbar.

4. Ya puede escuchar el sonido del TV desde la Soundbar.

• Tras conectar la Soundbar al TV por primera vez, utilice el modo “BT READY” para volver a conectar. Si falla la conexión con el dispositivo

• Si la Soundbar conectada previamente (p. ej. “Soundbar Q6C-Series(Bluetooth)”) aparece en la lista, bórrela.

• A continuación, repita los pasos del 1 al 3.SPA - 24 Cómo desconectar la Soundbar del TV Pulse el botón (Fuente) del panel superior o del mando a distancia y, a continuación, cambie a cualquier modo que no sea “BT”.

• La desconexión lleva tiempo debido a que el TV tiene que recibir una respuesta de la Soundbar. (El tiempo necesario puede variar según el modelo del TV).

• Para cancelar la conexión automática por Bluetooth entre la Soundbar y el TV, pulsé el botón Izquierda del mando a distancia durante 5 segundos con la Soundbar en el estado “BT READY”. (Cambie de Encendido → Apagado) ¿CuálesladiferenciaentreBTREADYyBTPAIRING?

• BT READY : En este modo, puede volver a conectar cualquier TV o dispositivo móvil que estuviera conectado anteriormente.

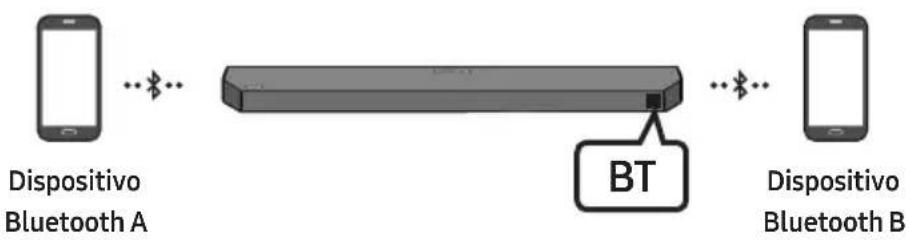

• BT PAIRING : En este modo, puede conectar un nuevo dispositivo a la Soundbar. (Pulse el botón PAIR del mando a distancia o mantenga pulsado el botón (Fuente) del panel superior de la Soundbar durante más de 5 segundos mientras la Soundbar está en el modo “BT”.) Notas sobre la conexión mediante Bluetooth

• Sitúe un nuevo dispositivo en un radio de 1 m para conectarlo mediante la comunicación por Bluetooth.

• Si al conectar un dispositivo Bluetooth se le solicita un código PIN, introduzca <0000>.

• En el modo de conexión Bluetooth, se perderá la conexión Bluetooth si la distancia entre la Soundbar y el dispositivo Bluetooth supera los 10 m.

• La Soundbar se apaga de forma automática tras 18 minutos en el estado Preparado.

• Es posible que la Soundbar no lleve a cabo la búsqueda o la conexión Bluetooth de forma correcta en las siguientes circunstancias: – Si hay un campo eléctrico potente alrededor de la Soundbar. – Si varios dispositivos Bluetooth se emparejan simultáneamente con la Soundbar. – Si el dispositivo Bluetooth está apagado, no está en su lugar o no funciona correctamente.

• Los dispositivos electrónicos pueden provocar interferencias de radio. Los dispositivos que generan ondas electromagnéticas (por ejemplo, microondas, dispositivos de LAN inalámbrica, etc.) deben mantenerse alejados de la unidad principal de la Soundbar.SPA - 25

06 CONEXIÓN A UN DISPOSITIVO EXTERNO

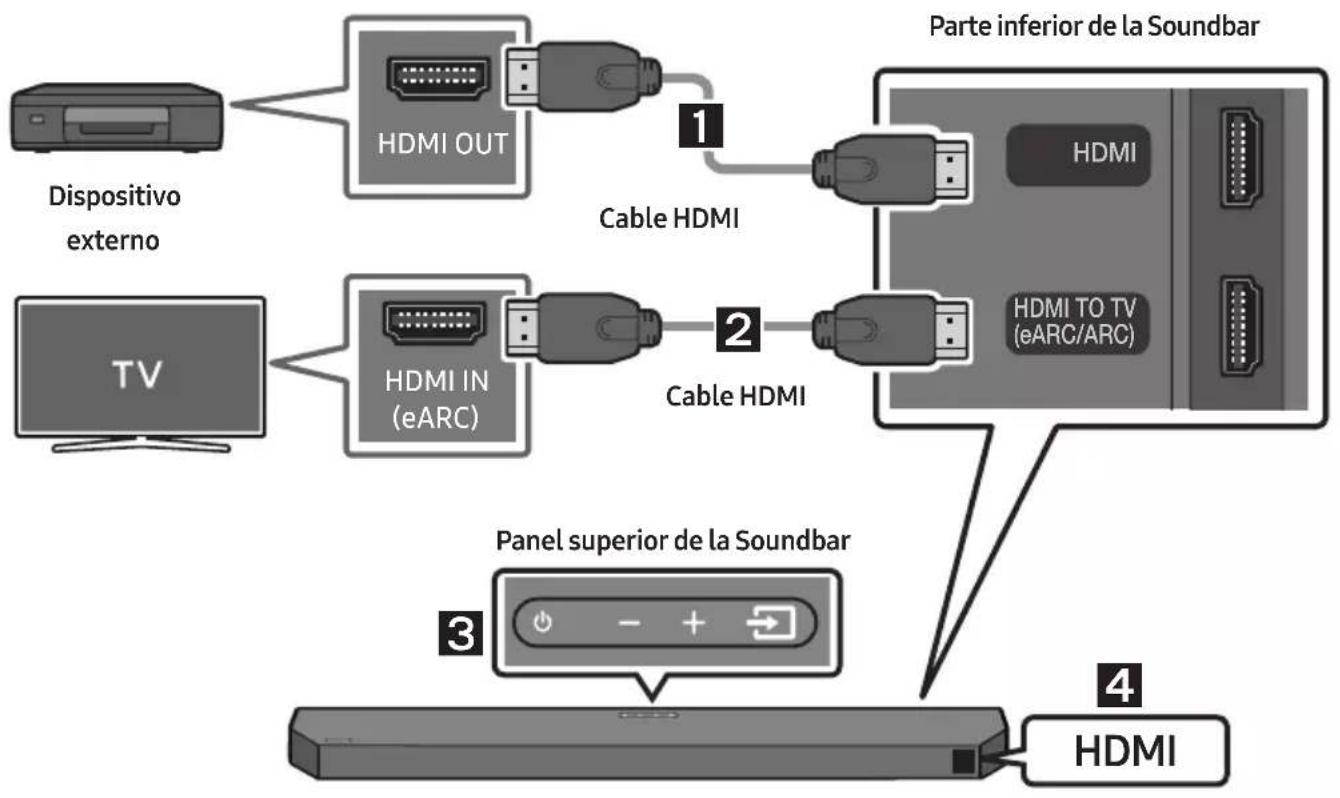

Método 1. Conexión mediante un cable HDMI (que permita la descodicaciónyreproduccióndeDolbyAtmos®) Lista de comprobación previa a la conexión

• Si las opciones de salida de audio incluyen una para audio secundario, asegúrese de que el audio secundario esté desactivado. • Asegúrese de que el contenido sea compatible con Dolby Atmos®.HDMI OUTHDMI IN(eARC) HDMI HDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) Cable HDMICable HDMIParte inferior de la Soundbar

HDMI Panel superior de la Soundbar

1. Conecte un cable HDMI desde el puerto HDMI en la parte inferior de la Soundbar al puerto HDMI

OUT en el dispositivo digital.

2. Conecte un cable HDMI desde el puerto HDMI TO TV (eARC/ARC) en la parte inferior de la

Soundbar al puerto HDMI IN (eARC) en el televisor.3. Pulse el botón (Fuente) del panel superior o del mando a distancia y, a continuación, seleccione “HDMI”.

4. El modo “HDMI” se muestra en el panel de visualización de la Soundbar y se reproduce el sonido.SPA - 26

• SiseutilizaDolbyAtmos®: Si la fuente de entrada es Dolby Atmos®, consulte “Especicaciones de salida para los distintos modos de efectos de sonido” en la página 13.

• Cuando Dolby Atmos® está activo, aparece “DOLBY ATMOS” en la pantalla delantera.

• ConguracióndeDolbyAtmos®ensureproductorBDuotrodispositivo. Vaya a las opciones de salida de audio en el menú de conguración de su reproductor BD u otro dispositivo similar y asegúrese de que el valor “Sin codicación” esté seleccionado para la opción Secuencia de bits. Por ejemplo, en un reproductor BD Samsung, vaya a Menú Inicio → Sonido → Salida digital y seleccione Secuencia de bits (sin procesar).

• El HDMI Pass-Through es el ajuste mediante el que la Soundbar reproduce el sonido desde el origen a través de sus propios altavoces y envía la señal de vídeo sin alterar a una TV mediante el segundo cable HDMI. EspecicacióndeseñalesUHDcompatibles(3840x2160p) Velocidad de fotograma (fps)Profundidad de colorRGB4:4:4 YCbCr4:4:4 YCbCr4:2:2 YCbCr4:2:0< 608 bit O O O O10 bit - - O O12 bit - - O O 8 bit - - - -10 bit - - - -
• La especicación compatible puede variar en función del dispositivo externo conectado o de las condiciones de uso. Método 2. Conexión mediante un cable óptico OPTICAL OUT HDMI TO TV(ARC) DIGITAL AUDIO IN (OPTICAL)Cable óptico (no suministrado)Parte inferior de la Soundbar Reproductor BD/DVD / Descodicador/Videoconsola

D.IN Panel superior de la Soundbar

dispositivo externo con el cable óptico (no suministrado), como se muestra en la gura.

2. Seleccione el modo “D.IN” pulsando el botón (Fuente) del panel superior o del mando a distancia.

3. El sonido del dispositivo externo se emite a través de la Soundbar.SPA - 27

07 CONEXIÓN DE UN DISPOSITIVO USB

Puede reproducir archivos de música almacenados en una unidad USB a través de la Soundbar. Puerto USB HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24VUSB (5V 0.5A) USB

1. Conecte el dispositivo USB al puerto USB en la parte inferior del producto.

2. Pulse el botón (Fuente) del panel superior o del mando a distancia y, a continuación, seleccione

3. Aparece “USB” en la pantalla de visualización.

4. Reproduzca archivos de música desde la unidad USB a través de la Soundbar.

• La Soundbar se apaga automáticamente (Auto Power Down) si no hay señal de audio desde la unidad USB o si no hay conexión con la unidad USB durante más de 18 minutos. Lista de compatibilidad Extensión Códec Velocidad de muestreo Velocidad en bits *.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz 32 ~ 320 kbps MPEG1 Layer3 32 kHz ~ 48 kHz 32 ~ 320 kbps MPEG2 Layer3 16 kHz ~ 24 kHz 8 ~ 160 kbps MPEG2.5 Layer3 8 kHz ~ 12 kHz 8 ~ 160 kbps *.wma WMA7/8/9 (solo audio) 32 kHz ~ 48 kHz 32 ~ 320 kbps *.ogg Vorbis 32 kHz ~ 48 kHz 45 ~ 500 kbps *.aac *.m4a *.mp4 A AC-LC (MPEG2/MPEG4 solo audio) 32 kHz ~ 48 kHz 32 ~ 320 kbps *.wav LPCM 32 kHz ~ 192 kHz 1024 ~ 9216 kbps *.ac FLAC 32 kHz ~ 192 kHz 162 ~ 8100 kbps *.aiff AIFF 32 kHz ~ 192 kHz 1024 ~ 9216 kbps

• Si hay una gran cantidad de carpetas (en torno a 200) y archivos (en torno a 2000) almacenados en la unidad USB, la Soundbar puede tardar algún tiempo en acceder a los archivos y reproducirlos.

• Sistema de archivos de USB admitidos: FAT16, FAT32, NTFSSPA - 28 08 CONEXIÓN A UN DISPOSITIVO MÓVIL Conexión a través de Bluetooth Cuando un dispositivo móvil se conecta mediante Bluetooth, se reproduce sonido en estéreo sin cableado molesto.

• Si conecta un dispositivo Bluetooth emparejado con la Soundbar apagada, la Soundbar se enciende automáticamente.

• La conexión está limitada a un televisor o dos dispositivos Bluetooth al mismo tiempo. SOUND MODE PAIR

• Al conectarse a un nuevo dispositivo Bluetooth, asegúrese de que el dispositivo se encuentra a una distancia de 1 m como máximo.

1. Pulse el botón PAIR del mando a distancia para pasar al modo “BT PAIRING”.

(O) a. Pulse el botón (Fuente) del panel superior y, a continuación, seleccione “BT”. “BT” cambia a “BT PAIRING” en unos pocos segundos automáticamente o cambia a “BT READY” si hay un registro de conexión. b. Cuando “BT READY” aparece, pulse y mantenga pulsado el botón (Fuente) en el panel superior de la Soundbar durante más de 5 segundos para mostrar “BT PAIRING”.

2. Seleccione “[AV]Samsung Soundbar Q6C-Series” en la lista.

• Cuando la Soundbar está conectada al dispositivo móvil, aparece [Nombre del dispositivo móvil] → “BT” en la pantalla frontal.

3. Reproduzca archivos de música del dispositivo conectado mediante Bluetooth a través de la

• Tras conectar la Soundbar al dispositivo móvil por primera vez, utilice el modo “BT READY” para volver a conectar.SPA - 29 Si falla la conexión con el dispositivo

• Si tiene ya una Soundbar (por ejemplo, “[AV]Samsung Soundbar Q6C-Series”) en la lista de altavoces del dispositivo móvil, bórrela.

• Después repita los pasos 1 y 2. ¿CuálesladiferenciaentreBTREADYyBTPAIRING?

• BT READY : En este modo, puede volver a conectar cualquier TV o dispositivo móvil que estuviera conectado anteriormente.

• BT PAIRING : En este modo, puede conectar un nuevo dispositivo a la Soundbar. (Pulse el botón PAIR del mando a distancia o mantenga pulsado el botón (Fuente) del panel superior de la Soundbar durante más de 5 segundos mientras la Soundbar está en el modo “BT”.) Notas sobre la conexión mediante Bluetooth

• Sitúe un nuevo dispositivo en un radio de 1 m para conectarlo mediante la comunicación por Bluetooth.

• Si al conectar un dispositivo Bluetooth se le solicita un código PIN, introduzca <0000>.

• En el modo de conexión Bluetooth, se perderá la conexión Bluetooth si la distancia entre la Soundbar y el dispositivo Bluetooth supera los 10 m.

• La Soundbar se apaga de forma automática tras 18 minutos en el estado Preparado.

• Es posible que la Soundbar no lleve a cabo la búsqueda o la conexión Bluetooth de forma correcta en las siguientes circunstancias: – Si hay un campo eléctrico potente alrededor de la Soundbar. – Si hay varios dispositivos Bluetooth vinculados a la Soundbar de forma simultánea. – Si el dispositivo Bluetooth está apagado, no está en su lugar o no funciona correctamente.

• Los dispositivos electrónicos pueden provocar interferencias de radio. Los dispositivos que generan ondas electromagnéticas (por ejemplo, microondas, dispositivos de LAN inalámbrica, etc.) deben mantenerse alejados de la unidad principal de la Soundbar.

• La Soundbar admite datos SBC (44,1 kHz, 48 kHz).

• Conecte sólo a un dispositivo Bluetooth que admita la función A2DP (AV).

• No puede conectar la Soundbar a un dispositivo Bluetooth que admita solo la función HF (Hands Free).

• Una vez que haya emparejado la Barra de sonido a un dispositivo Bluetooth, si selecciona “[AV]Samsung Soundbar Q6C-Series” en la lista de dispositivos rastreados, cambiará automáticamente la Barra de sonido al modo “BT”.

Solo disponible si la Soundbar aparece en la lista de dispositivos emparejados del dispositivo Bluetooth. (El dispositivo Bluetooth y la Soundbar deben emparejarse previamente al menos una vez.)

• La Soundbar aparecerá en la lista de dispositivos buscados del dispositivo Bluetooth solo cuando la Soundbar muestre “BT READY”.

• Cuando conecte la Soundbar a un dispositivo Bluetooth, colóquelos tan cerca como sea posible.

• Cuanto más lejos estén la Soundbar y el dispositivo Bluetooth, menor será la calidad del sonido. La conexión Bluetooth puede interrumpirse cuando los dispositivos están fuera del alcance efectivo.

• Es posible que la conexión Bluetooth no funcione como está previsto en zonas con mala recepción.SPA - 30

• Un dispositivo Bluetooth puede experimentar ruido o mal funcionamiento en las siguientes condiciones: – Si el cuerpo está en contacto con el transceptor de señales en el dispositivo Bluetooth o la Soundbar. – En esquinas o en las cercanías de un obstáculo, como un muro o un separador, donde pueden producirse cambios eléctricos. – Cuando se expone a interferencias de radio de otros productos que operan en los mismos rangos de frecuencia, como equipos médicos, hornos microondas y dispositivos LAN inalámbricos. – Los obstáculos como las puertas y las paredes pueden afectar a la calidad del sonido, incluso cuando los dispositivos están dentro del rango efectivo.

• Tenga en cuenta que la Soundbar no puede emparejarse con otros dispositivos Bluetooth mientras se utiliza la opción de Bluetooth.

• Este dispositivo inalámbrico puede causar interferencias eléctricas durante su funcionamiento. Bluetooth Power Activado (SOUND MODE) Cuando esté activada la función Bluetooth Power Activado y la Soundbar este apagada, si un dispositivo Bluetooth previamente emparejado intenta emparejarse con la Soundbar, la Soundbar se enciende automáticamente.

1. Mantenga pulsado el botón SOUND MODE durante más de 5 segundos en el mando a distancia

cuando la Soundbar esté encendida.

2. Aparece “ON-BLUETOOTH POWER” en la pantalla de la Soundbar.

Desconexión del dispositivo Bluetooth de una Soundbar Puede desconectar el dispositivo Bluetooth Soundbar. Para obtener instrucciones, consulte el manual del usuario del dispositivo Bluetooth.

• El Soundbar se desconectará.

• Cuando se desconecta la Soundbar del dispositivo Bluetooth, la pantalla delantera de la Soundbar mostrará “BT DISCONNECTED”. Cómo desconectar la Soundbar del dispositivo Bluetooth Pulse el botón (Fuente) del panel superior o del mando a distancia y, a continuación, pase a cualquier modo que no sea “BT”.

• La desconexión lleva tiempo debido a que el dispositivo Bluetooth tiene que recibir una respuesta de la Soundbar. (El tiempo de desconexión puede variar según el dispositivo Bluetooth)

• Cuando se desconecta la Soundbar del dispositivo Bluetooth, la pantalla delantera de la Soundbar mostrará “BT DISCONNECTED”.SPA - 31 Conexión múltiple Bluetooth La Soundbar puede conectarse a 2 dispositivos Bluetooth al mismo tiempo. Dispositivo Bluetooth A Dispositivo Bluetooth B

1. Conecte la Soundbar a un máximo de dos dispositivos Bluetooth. (Consulte la página 28)

2. Reproduzca música de uno de los dispositivos Bluetooth conectados mientras dos dispositivos

3. Si se reproduce música desde el dispositivo Bluetooth “B” al reproducir desde el dispositivo “A”, la

música empezará a reproducirse en el dispositivo “B” y se detendrá/pausará automáticamente la reproducción en el dispositivo “A”.

4. En las versiones anteriores al AVRCP V1.4, el tiempo de conmutación del dispositivo que reproduce

la música puede retrasarse. NOTAS

• El dispositivo puede activarse mediante una noticación o alarma con algunos dispositivos.

• Algunos dispositivos no son compatibles con la conexión múltiple por Bluetooth.

• El modo “BT PAIRING” se detiene si no se empareja ningún dispositivo en 3 minutos.

• Cambiar de dispositivos podría tardar unos 7 segundos en algunas aplicaciones.

• Si intenta conectar un tercer dispositivo Bluetooth, los dispositivos A o B se desconectarán. (Se desconectará un dispositivo que no esté en funcionamiento).

• Solo se puede conectar un televisor Samsung o dos dispositivos Bluetooth al mismo tiempo.

• La Soundbar se desconectará de los dispositivos Bluetooth cuando reciba una solicitud de conexión de un televisor Samsung.SPA - 32 Uso de la función Tap Sound Toque la Soundbar con su dispositivo móvil para reproducir el audio del dispositivo móvil a través de la Soundbar.

• Es posible que esta función no se admita según el dispositivo móvil.

• Esta función solo es compatible con dispositivos móviles Samsung con Android 8.1 o posterior. Dispositivo móvil Aplicación SmartThings Panel superior de la Soundbar TAP

1. Active la función Tap Sound en su dispositivo móvil.

• Para obtener detalles sobre cómo activar esta función, consulte “Active la función Tap Sound” a continuación.

2. Toque la Soundbar con el dispositivo móvil. Seleccione “Iniciar ahora” en la ventana de mensaje

que se muestra. Se establecerá una conexión entre el dispositivo móvil y la Soundbar mediante Bluetooth.

3. Reproduzca el audio el dispositivo móvil a través de la Soundbar.

• Esta función conecta un dispositivo móvil a la Soundbar a través de Bluetooth mediante la detección de la vibración que se produce cuando el dispositivo toca la Soundbar.

• Asegúrese de que el dispositivo móvil no toque una esquina puntiaguda de la Soundbar. La Soundbar o el dispositivo móvil podrían rayarse o dañarse.

• Se recomienda que el dispositivo móvil esté cubierto con una funda. Toque ligeramente el área ancha de la parte superior de la Soundbar sin aplicar una fuerza excesiva.

• Para utilizar esta función, actualice la aplicación SmartThings a la última versión. Es posible que esta función no se admita según la versión de la aplicación. Active la función Tap Sound Utilice la aplicación SmartThings para activar la función Tap View, Tap Sound.

1. En el dispositivo móvil, ejecute la aplicación SmartThings.

2. Seleccione ( → ) en la pantalla de la aplicación SmartThings que se muestra en el

3. Active la función “Tap View, Tap Sound” para que funcione cuando un dispositivo móvil se acerque

a la Soundbar. NOTAS

• Cuando el dispositivo móvil está en modo de ahorro de energía, la función Tap Sound no funciona.

• La función Tap Sound puede no funcionar si hay dispositivos cerca de la Soundbar que causan interferencias de radio, tales como dispositivos eléctricos. Asegúrese de que los dispositivos que pueden causar interferencias de radio estén situados a una distancia suciente de la Soundbar.SPA - 33 09 INSTALACIÓN

PARED Precauciones de instalación

• Instale el producto únicamente en una pared vertical.

• No lo instale en un lugar con humedad o temperatura elevadas.

• Compruebe que la pared sea lo sucientemente resistente como para soportar el peso del producto. En caso de que no sea así, refuerce la pared o escoja otra ubicación de instalación.

• Adquiera y utilice los tornillos de jación o los anclajes apropiados según el tipo de pared (cartón yeso, placa metálica, madera, etc.). Si es posible, je los tornillos de sujeción en los montantes.

• Adquiera tornillos de montaje en pared según el tipo y grosor de la pared en la que desee montar la Soundbar. – Diámetro: M5 – Longitud: Se recomiendan 35 mm o más.

• Conecte los cables que van desde la unidad hasta los dispositivos externos antes de instalar la Soundbar en la pared.

• Asegúrese de que la unidad esté apagada y desenchufada de la toma de corriente antes de instalarla. Si no lo hace así, podría provocar una descarga eléctrica. Componentes del montaje en pared Guíademontajeenpared x 2 (M4 x L10) x 2 Soporte-tornillo Tornillo x 2 Soportes de montaje en pared

• Si el TV se monta en la pared, instale la Soundbar al menos 5 cm por debajo del TV. 5 cm o másSPA - 34

2. Alinee la LíneacentraldelaGuíademontaje

en pared con el centro del TV (si está montando la Soundbar bajo el TV) y luego je la Guíademontajeenpared a la pared con cinta adhesiva.

• Si no está montándola bajo el TV, coloque la Líneacentral en el centro de la zona de instalación. Líneacentral

3. Introduzca la punta de un bolígrafo o de un

lápiz alado por el centro de las imágenes A-TYPE de cada extremo de la guía para marcar los agujeros de los tornillos de sujeción, y luego quite la Guíademontajeen pared.

4. Con un taladro del tamaño adecuado,

perfore en la pared un agujero en cada marca.

• Si las marcas no se corresponden con las posiciones de los montantes, asegúrese de introducir los anclajes apropiados en los agujeros antes de insertar los tornillos de sujeción. Si usa anclajes, compruebe que los agujeros que perfore sean sucientemente grandes para los anclajes que va a utilizar.

5. Introduzca un tornillo (no suministrado) en

cada Soporte-tornillo y luego atornille rmemente cada tornillo de sujeción en su agujero. (No suministrado) Pared

6. Instale 2 Soportes de montaje en pared, en

la orientación correcta, en la parte inferior de la Soundbar con 2 Tornillos. USB (5V 0.5A) DC 24V

• Durante el montaje, asegúrese de que las piezas para colgar de los Soportes de montaje en pared se encuentran detrás de la parte trasera de la Soundbar. Parte trasera de la Soundbar Extremo derecho de la SoundbarSPA - 35

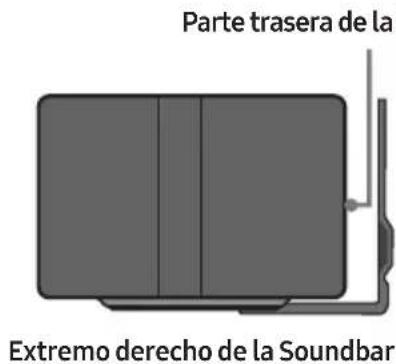

7. Instale la Soundbar con los Soportes de

montaje en pared ya jados; para ello cuelgue los soportes de montaje en pared en los Soportes-tornillos de la pared. Pared

8. Deslice la Soundbar hacia abajo tal como se

muestra a continuación de modo que los Soportes de montaje en pared se apoyen de forma segura en los Soporte-tornillo.

• Inserte los Soporte-tornillo en la parte (inferior) ancha de los Soportes de montaje en pared y, a continuación, deslice hacia abajo los Soportes de montaje en pared de modo que los Soportes de montaje en pared se apoyen de forma segura en los Soporte-tornillo.

LA SOUNDBAR DELANTE DEL TELEVISOR Coloque la Soundbar sobre un soporte para TV. 3 cm o más Como se ilustra en la imagen, alinee el centro de la Soundbar con el centro del televisor, inserte cuidadosamente la Soundbar en el soporte del televisor. Para obtener una calidad de sonido óptima, coloque la Soundbar a una distancia mínima de 3cm de la parte frontal del televisor. NOTAS

• Asegúrese de que la Soundbar esté colocada sobre una supercie plana y sólida.

• Una distancia insuciente desde el televisor puede causar problemas acústicos.SPA - 36 11 ACTUALIZACIÓN DE SOFTWARE Samsung puede ofrecer actualizaciones para el rmwaredelsistemadelaSoundbarmás adelante. Puerto USB HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24VUSB (5V 0.5A) Si se ofrece una actualización, puede actualizar el rmware conectando una unidad USB con la actualización de rmware almacenada al puerto USB de la Soundbar. Actualización por USB Cuando se complete la actualización, se mantendrán todos los ajustes de usuario personalizados.

1. Conecte una unidad USB al puerto USB de su

ordenador. Importante: Asegúrese de que la memoria USB no contenga archivos de música. Esto podría hacer que la actualización del rmware diera un error.

2. Vaya al sitio web www.samsung.com y busque

el nombre del modelo mediante la opción del menú de soporte.

• Para obtener más información sobre la actualización, consulte la Guía de actualización.

3. Descargue el archivo de actualización (tipo

4. Descomprima el archivo de mejora

descargado y copie el archivo *.bin al directorio raíz del dispositivo USB.

5. Apague la Soundbar y conecte la unidad USB

que contenga la actualización del rmware al puerto USB de la Soundbar.

6. Encienda la Soundbar y pulse el botón

(Fuente) para seleccionar la fuente USB. Aparecerá “UPGR”; puede tardar hasta 3 minutos. UPGR

• El proceso de la actualización de rmware se muestra en la secuencia UPGR -> B -- -> DONE -> BYE; se pueden mostrar B o H en función del rmware que se esté actualizando. NOTAS

• La Soundbar se reinicia automáticamente cuando se completa la actualización.

• Este producto tiene una función DUAL BOOT. Si el rmware no se actualiza, puede volver a actualizarlo.

• Durante la actualización, no lo apague ni desconecte el dispositivo USB.

• Si la actualización no continúa, vuelva a conectar el cable de alimentación de la Soundbar.

• Cuando está instalada la última versión, no se realiza ninguna actualización.

• Dependiendo del tipo de USB, es posible que la actualización no se admita.

• Si la conexión al subwoofer no se restablece automáticamente tras la actualización, consulta la página 16.

• Si la actualización del software falla, compruebe si la unidad USB está defectuosa.

• Los usuarios de Mac OS deberían usar MS- DOS (FAT) como formato del USB.SPA - 37 Restablecer INIT OK Panel superior de la Soundbar Con la Soundbar activada, pulse los botones  (Volumen) en el cuerpo del dispositivo al mismo tiempo durante al menos 5 segundos. “INIT OK” aparece en la pantalla y la Soundbar se restablece. PRECAUCIÓN

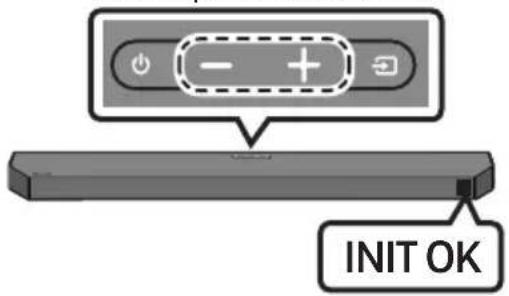

• Todos los ajustes de la Soundbar se restablecerán. Asegúrese de realizar esto solo cuando se requiera el restablecimiento.SPA - 38

12 RESOLUCIÓN DE PROBLEMAS

Antes de solicitar asistencia técnica, compruebe lo siguiente. La Soundbar no se enciende. ; Compruebe si el cable de alimentación de la Soundbar está correctamente insertado en la toma de corriente. La Soundbar funciona de forma errática. ; Después de retirar el cable de alimentación, vuelva a insertarlo. ; Desenchufe el cable de alimentación y vuelva a enchufarlo en el dispositivo externo. Luego, vuelva a intentarlo. ; Si no hay señal, la Soundbar se apaga automáticamente después de un cierto período de tiempo. Encienda la alimentación. (Consulte la página 7.) Si el mando a distancia no funciona. ; Apunte el mando a distancia directamente a la Soundbar. ; Cambie las pilas por otras nuevas. La Soundbar no emite ningún sonido. ; El volumen de la Soundbar es demasiado bajo o está silenciado. Ajuste el volumen. ; Cuando se conecte cualquier dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvil, etc.), ajuste el volumen del dispositivo externo. ; Para la salida de sonido del televisor, seleccione Soundbar. (TV Samsung: Inicio ( )

• Menú → Cong. ( ) → Toda la conguración ( ) → Sonido → Salida de sonido → Seleccione Soundbar) ; La conexión del cable a la Soundbar podría estar suelta. Retire el cable y conéctelo de nuevo. ; Retire el cable de alimentación completamente, vuelva a conectarlo y conecte la alimentación. ; Inicialice el producto e inténtelo de nuevo. (Consulte la página 37.) El subwoofer no emite ningún sonido. ; Compruebe si el indicador LED de la parte trasera del subwoofer está iluminado en azul. Vuelva a conectar la Soundbar y el subwoofer si el indicador parpadea en azul o se vuelve rojo. (Consulte la página 16.) ; Puede que experimente problemas si hay un obstáculo entre la Soundbar y el subwoofer. Mueva los dispositivos a un área alejada de los obstáculos. ; Otros dispositivos cercanos que envían señales de radiofrecuencia pueden interrumpir la conexión. Mantenga el altavoz alejado de estos dispositivos. ; Retire y vuelva a conectar el enchufe. En caso de que existan interferencias, retardos o ruidos en el subwoofer. ; Si hay objetos entre la Soundbar y el subwoofer, esto podría causar problemas. Vuelva a colocarlos en un lugar que no tenga este tipo de objetos. ; Podrían producirse interferencias o retardos si el subwoofer está alejado de la Soundbar. Colóquelo cerca de la Soundbar. ; Podrían producirse interferencias o retardos si la Soundbar está cerca de un instrumento o dispositivo eléctrico que pueda causar interferencias de radio. Coloque la Soundbar lejos de este tipo de dispositivos que puedan causar interferencias de radio. (P. ej., un router inalámbrico) ; Cambie el estado de conexión de red del televisor de inalámbrico a por cable.SPA - 39 El volumen del subwoofer es demasiado bajo. ; Puede que el volumen original del contenido que está reproduciendo sea bajo. Intente ajustar el nivel del subwoofer. (Consulte la página 12.) ; Coloque el altavoz del subwoofer más cerca de usted. Si la TV no está conectada mediante HDMI TO TV (eARC/ARC). ; Compruebe que el cable HDMI esté bien conectado al terminal eARC. (Consulte la página19.) ; Puede que la conexión no sea posible debido al dispositivo externo conectado (decodicador, máquina de juego, etc.). Conecte directamente la Soundbar. ; Es posible que HDMI-CEC no esté activado en el televisor. Active CEC en el menú del televisor. (TV Samsung: Inicio ( ) → Menú → Cong. ( ) → Toda la conguración ( ) → Conexión → Administrador de dispositivos externos → Anynet+ (HDMI-CEC) ACTIVADO) ; Para conectar con eARC, la función eARC del menú del televisor debe estar Activada. (TV Samsung : Inicio ( ) → Menú → Cong. ( ) → Toda la conguración ( ) → Sonido → Conguración para expertos → Modo HDMI- eARC (Automático)) Nohaysonidocuandoseconectaaltelevisor en el modo HDMI TO TV (eARC/ARC). ; Su dispositivo no puede reproducir la señal de entrada. Cambie la salida de audio del televisor a PCM o AUTO. (TV Samsung: Inicio ( ) → Menú → Cong. ( ) → Toda la conguración ( ) → Sonido → Conguración para expertos → Formato de audio de salida digital) La Soundbar no se conecta por Bluetooth. ; Al conectar un nuevo dispositivo, cambie a “BT PAIRING” para la conexión. (Pulse el botón PAIR del mando a distancia o pulse el botón (Fuente) en el cuerpo del dispositivo durante al menos 5 segundos). ; Si la Soundbar está conectada a otro dispositivo, desconéctelo primero para cambiar el dispositivo. ; Vuelva a conectarlo después de eliminar la lista de altavoces Bluetooth del dispositivo a conectar. (TV Samsung: Inicio ( ) → Menú → Cong. ( ) → Toda la conguración ( ) → Sonido → Salida de sonido → Lista de altavoces Bluetooth) ; Puede que la conexión automática del televisor esté desactivada. Con la Soundbar en “BT READY”, mantenga pulsado el botón Izquierda del mando a distancia de la Soundbar durante 5 segundos para seleccionar ON-TV CONNECT. Si aparece OFF-TV CONNECT, mantenga pulsado el botón Izquierda de nuevo durante 5 segundos para cambiar la selección. ; Retire y vuelva a conectar el enchufe de alimentación, y vuelva a intentarlo. ; Inicialice el producto e inténtelo de nuevo. (Consulte la página 37.)SPA - 40 El sonido se interrumpe al conectar por Bluetooth. ; Algunos dispositivos pueden causar interferencias de radio si se encuentran demasiado cerca de la Soundbar (p. ej., microondas, routers inalámbricos, etc.). ; Si su dispositivo conectado por Bluetooth se aleja demasiado de la Soundbar, podría hacer que el sonido se interrumpa. Acerque el dispositivo a la Soundbar. ; Si una parte de su cuerpo está en contacto con el transceptor Bluetooth o el producto está instalado en un mueble de metal, pueden producirse interrupciones del sonido. Compruebe el entorno de la instalación y las condiciones de uso. La conexión múltiple por Bluetooth no funciona. ; Cuando la TV está conectada a la Soundbar, la conexión múltiple por Bluetooth podría no funcionar. Desconecte la Soundbar de la TV y vuelva a intentarlo. ; Compruebe si la conguración de conexión múltiple por Bluetooth está activada. (Consulte la sección La Soundbar no se conecta por Bluetooth.). ; Desconecte el dispositivo desde el que se esté reproduciendo actualmente, emparéjelo con el dispositivo al que quiera conectarse y vuelva a conectar el dispositivo anterior. ; Si sigue sin oírse sonido incluso tras realizar la conexión correctamente, consulte la sección El sonido se interrumpe al conectar por Bluetooth. La Soundbar no se enciende automáticamente con la TV. ; Cuando se apaga la Soundbar mientras se ve la televisión, se desactiva la sincronización de energía con el televisor. Apague primero el televisor. 13 LICENCIA Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. or DTS Licensing Limited. DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI, HDMI High-Denition Multimedia Interface, HDMI Trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.SPA - 41 [ENERGY STAR] ENERGYSTARqualiedmodelonly – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGYSTARqualiedmodelonly (ApplicabletoThinClientmodelsonly) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGYSTARqualiedmodelonly(Theother models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency. 14 AVISO SOBRE LICENCIA DE

Para enviar consultas y solicitudes de preguntas relacionadas con el código abierto, póngase en contacto con Samsung Open Source (http://opensource.samsung.com) 15 NOTA IMPORTANTE SOBRE EL SERVICIO

• Las guras e ilustraciones de este Manual del usuario se facilitan solo para referencia y pueden diferir del aspecto real del producto.

• Podría aplicársele una tarifa de administración si: (a) se requiere la asistencia de un ingeniero y el producto no tiene ningún defecto (es decir, no se ha leído el manual del usuario). (b) se lleva la unidad a un centro de reparación y el producto no tiene ningún defecto (es decir, no se ha leído el manual del usuario).

• El importe de dicha tarifa le será noticada antes de realizar el trabajo o de acudir a su domicilio.SPA - 42

16 ESPECIFICACIONES Y GUÍA

Especicaciones Nombre del modelo HW-Q60C

Peso 3,5 kg Dimensiones (An x Al x Pr) 1030,0 x 57,0 x 105,0 mm Rango de temperatura de servicio +5°C a +35°C Rango de humedad de servicio 10 % a 75 % AMPLIFICADOR Potencia nominal de salida 180W (30W x 6) Formatos de reproducción admitidos Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS Digital Surround / LPCM 8ch Nombre del subwoofer PS-WC67B Peso 5,5 kg Dimensiones (An x Al x Pr) 184,0 x 343,0 x 295,0 mm AMPLIFICADOR Potencia nominal de salida 160W Consumo total de energía en modo de espera (W) 2,0W Bluetooth Método de desactivación de puerto Mantenga pulsado el botón SOUND MODE durante más de 5 segundos para desactivar la función de Bluetooth Power. NOTAS

• Samsung Electronics Co., Ltd se reserva el derecho a cambiar las especicaciones sin previo aviso.

• Los pesos y dimensiones son aproximados.

• En el presente documento, Samsung declara que este equipo de radio cumple con la Directiva 2014/53/UE y los requisitos legales pertinentes del Reino Unido. El texto completo de la declaración de conformidad está disponible en la siguiente dirección de Internet: http://www.samsung.com. Vaya a Soporte e introduzca el nombre del modelo. Este equipo puede funcionar en todos los países europeos y en el Reino Unido.SPA - 43

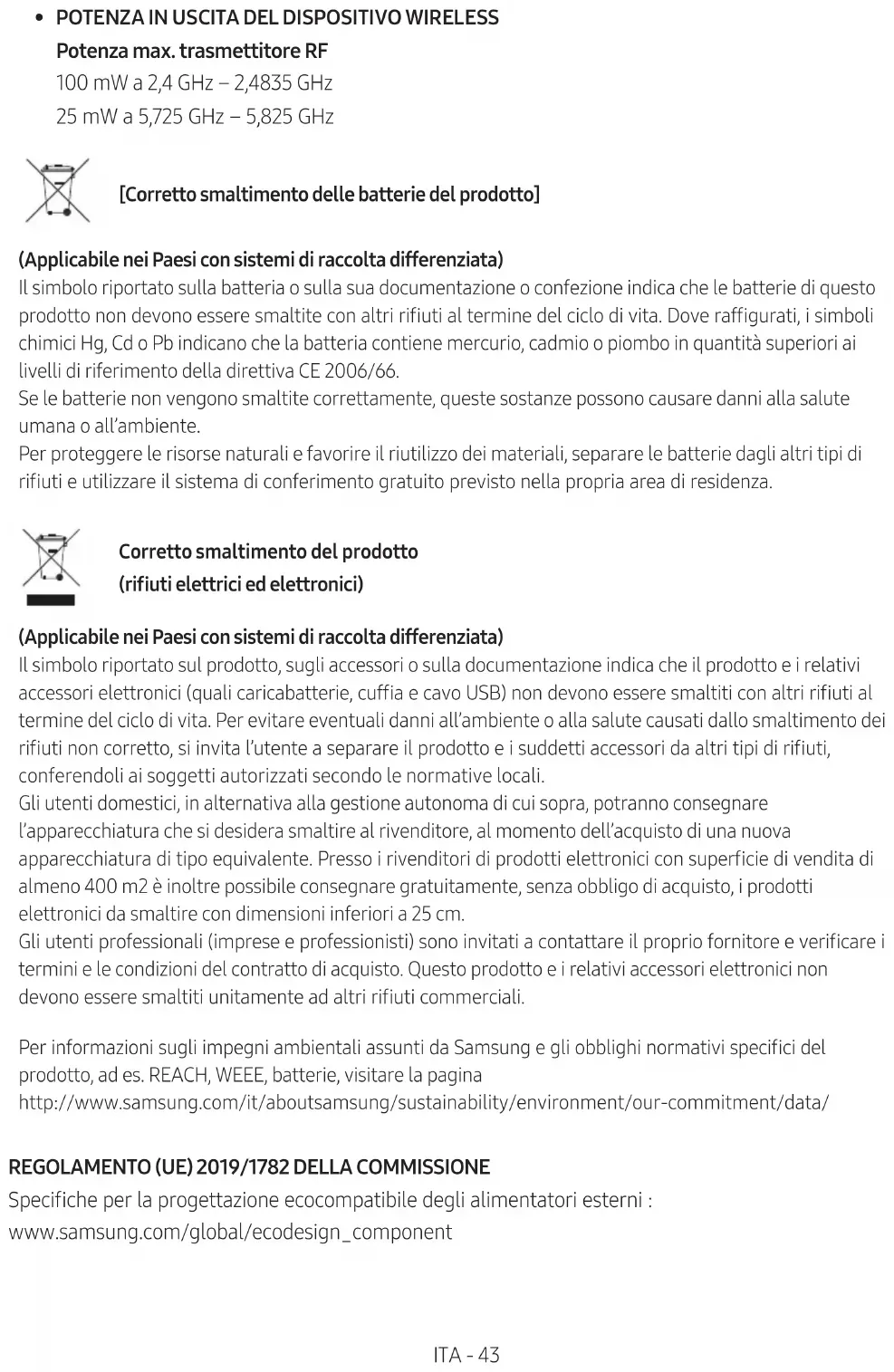

• POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICO Alimentación del transmisor máx. de RF 100 mW a 2,4 GHz – 2,4835 GHz 25 mW a 5,725 GHz – 5,825 GHz [Eliminacióncorrectadelasbateríasdeesteproducto] (Seaplicaenpaísesconsistemasderecolecciónporseparado) La presencia de esta marca en las baterías, el manual o el paquete del producto indica que cuando haya nalizado la vida útil de las baterías no deberán eliminarse junto con otros residuos domésticos. Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que la batería contiene mercurio, cadmio o plomo en niveles superiores a los valores de referencia admitidos por la Directiva 2006/66 de la Unión Europea. Si las baterías no se desechan convenientemente, estas sustancias podrían provocar lesiones personales o dañar el medioambiente. Para proteger los recursos naturales y promover el reciclaje, separe las baterías de los demás residuos y recíclelas mediante el sistema de recogida gratuito de su localidad. Eliminación correcta de este producto (Residuos de aparatos eléctricos & electrónicos) (Seaplicaenpaísesconsistemasderecolecciónporseparado) La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al nalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro. Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales. Para obtener información sobre los compromisos medioambientales de Samsung y las obligaciones reglamentarias de algún producto especíco como, por ejemplo, el reglamento REACH, RAEE o sobre las pilas, visite: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

REGLAMENTO (UE) 2019/1782 DE LA COMISIÓN

Requisitos de diseño ecológico aplicables a las fuentes de alimentación externas : www.samsung.com/global/ecodesign_componentPOR - 2
