Produkttyp	Borrhammare
Märke	Vonroc
Modell	DH501AC
Matningsspänning	220-240 V ~
Frekvens	50 Hz
Upptagen effekt	1 200 W
Slagfrekvens	3 100 slag/min
Antal mejselpositioner	12
Vikt	6,22 kg
Chucktyp	SDS Max
Skyddsklass	Klass II (dubbel isolering)
Ljudtrycksnivå	94 dB(A) (K=3 dB(A))
Ljudeffektnivå	105 dB(A) (K=3 dB(A))
Vibration (borrning i betong)	12,55 m/s² (K=1,5 m/s²)
Vibration (mejsling)	15,876 m/s² (K=1,5 m/s²)
Extrahandtag	Justerbart (ingår)
Strömbrytare med låsning	Ja
Strömförsörjning	Nät (sladd)
Avsedd användning	Rivning, mejsling, räffling i betong
Underhåll	Rengör med en mjuk trasa; använd inte lösningsmedel
Rekommenderad skyddsutrustning	Hörselskydd, skyddsglasögon, andningsskydd, handskar
Garanti	Lagstadgad garanti (enligt land)

Vanliga frågor - DH501AC Vonroc

Hur installerar du en mejsel på borrhammaren DH501AC?

För att installera en mejsel, applicera några droppar olja på tillbehörets skaft. För låshylsan bakåt, sätt in tillbehöret i SDS Max-chucken och släpp sedan hylsan. Tryck låsringen framåt och vrid den till önskad position, för den sedan bakåt för att låsa.

Hur justerar du extrahandtaget?

Lossa extrahandtaget genom att vrida det moturs. Vrid det till önskad position och dra åt det genom att vrida medurs. Ta aldrig bort extrahandtaget.

Hur låser du strömbrytaren för på/av?

Tryck på strömbrytaren för på/av, tryck sedan på låsknappen för att hålla den i på-läge. För att låsa upp, tryck kort på strömbrytaren igen.

Vilken skyddsutrustning ska du bära?

Bär alltid hörselskydd, skyddsglasögon, andningsskydd och skyddshandskar. Användning av dessa minskar risken för skador.

Hur underhåller du borrhammaren?

Före rengöring, stäng av och koppla bort maskinen. Rengör regelbundet höljet med en mjuk trasa, helst efter varje användning. Se till att ventilationsöppningarna hålls dammfria. Använd inte lösningsmedel som bensin eller alkohol.

Vad gör du om strömkabeln är skadad?

Om kabeln är skadad måste den bytas ut av tillverkaren, dess servicepersonal eller en person med liknande kvalifikationer för att undvika risk för elektrisk stöt.

Vilken effekt har borrhammaren DH501AC?

Den upptagna effekten är 1 200 W, med en nätspänning på 220-240 V och en frekvens på 50 Hz.

Kan du använda borrhammaren utomhus?

Ja, men använd en förlängningssladd godkänd för utomhusbruk. Om fukt är oundviklig, använd en strömförsörjning skyddad av en jordfelsbrytare (DDR) för att minska risken för elektrisk stöt.

Hur ändrar du mejselns position?

Tryck låsringen framåt, vrid den till önskad position bland de 12 tillgängliga positionerna, släpp den sedan så att den går tillbaka och låser.

Vilka material kan du borra med denna borrhammare?

Den är designad för borrning, rivning, mejsling och räffling i betong. Den är inte avsedd för konstruktionsarbete på byggarbetsplatser.

BRUKSANVISNING DH501AC Vonroc

Läs de medföljande säkerhetsvarningarna, de kompletterande säkerhetsvarningarna och anvisningarna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara säkerhetsvarningarna och anvisningarna som framtida referensmaterial.

Följande symboler används i användarhandboken eller på produkten:

Läsanvändarhandboken.

Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs.

Risk för flygande föremål. Håll kringstående borta från arbetsområdet.

Risk för elstöt.

Ta genast ut strömkontakten från strömkällan om strömkabeln skadas samt vid rengöring och underhåll.

Variabla elektroniska varvtal.

Användskyddsglasögon. Använd hörselskydd.

Använd en dammask.

Användskyddshandskar.

Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt.

Kassera inte produkten i olämpliga containrar.

Produkten uppfyller gällande säkerhetsnormer i EU-direktiven.

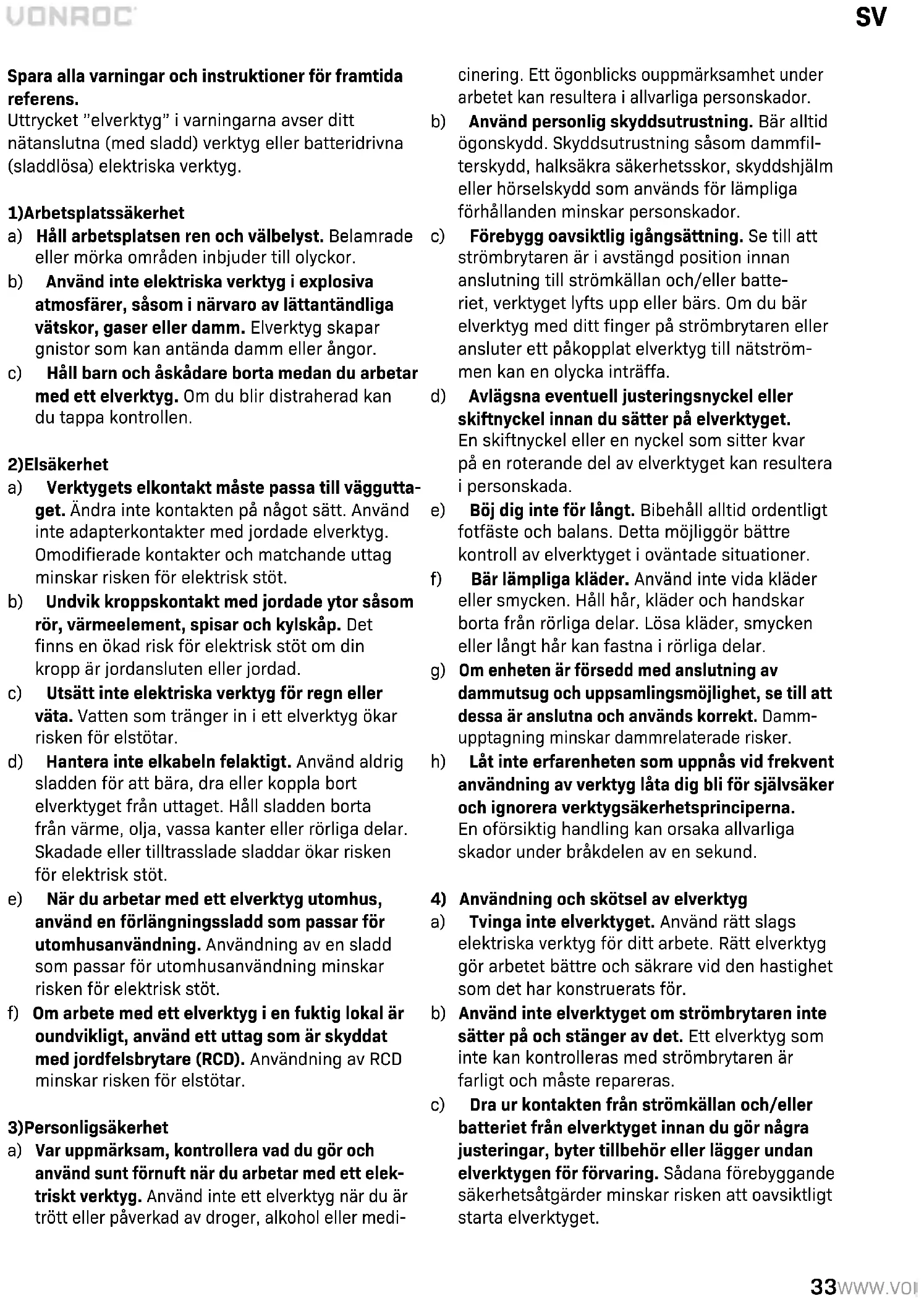

ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖR ELVERKTYG

WARNING! Läs alla säkerhetsvarningar och alla anvisningar. Underlåtenhet att följa varningar och instruktioner kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elverktyg" i varningarna avser ditt nätanslutna (med sladd) verktyg eller batteridrivna (sladdlösa) elektriska verktyg.

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Belamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaro av lättantändliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.
c) Håll barn och åskådare borta medan du arbetar med ett elverktyg. Om du blir distraherad kan du tappa kontrollen.

2) Elsäkerhet

a) Verktygets elkontakt måste passa till väggutta- get. Ändra inte kontakten på något sätt. Använd inte adapterkontakter med jordade elverktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad.
c) Utsätt inte elektriska verktyg för regn eller väta. Vatten som tränger in i ett elverktyg ökar risken för elstötar.
d) Hantera inte elkabeln felaktigt. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.
e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.
f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av RCD minskar risken för elstötar.

3)Personligsäkerhet

a) Var uppmärksam, kontrollera vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medi-

cinering. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.

b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.

c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i avstängd position innan anslutning till strömkällan och/eller batteriet, verktyget lyfts upp eller bärs. Om du bär elverktyg med ditt finger på strömbrytaren eller ansluter ett påkopplat elverktyg till nätströmmen kan en olycka inträffa.

d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.

e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Använd inte vida kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

g) Om enheten är försedd med anslutning av dammutsug och uppsamlingsmöjlighet, se till att dessa är anslutna och används korrekt. Dammupptagning minskar dammrelaterade risker.

h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4) Användning och skötsel av elverktyg

a) Tvinga inte elverktyget. Använd rätt slags elektriska verktyg för ditt arbete. Rätt elverktyg gör arbetet bättre och säkrare vid den hastighet som det har konstruerats för.

b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.

c) Dra ur kontakten från strömkällan och/eller batteriet från elverktyget innan du gör några justeringar, byter tillbehör eller lägger undan elverktygen för förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.

d) Förvara elverktyg oåtkomliga för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på oerfarna användare.
e) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.
f) Håll kapverktyg vassa och rena. Korrekt underhållna kapverktyg med vassa kanter är mindretroliga att kärva och lättare att kontrollera.
g) Använd elverktyget, dess tillbehör och verktyg i enlighet med dessa instruktioner och under beaktande av arbetsförhållandena och det arbete som ska utföras. Användning av elverktyget för andra uppgifter än vad som avsetts kan resultera i farliga situationer.
h) Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5)Service

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.
b) Om strömsladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller motsvarande behörig person för att undvika fara.

KOMPLETTERANDE SÄKERHETSVARNINGAR FÖR RIVNINGSHAMMARE

a) Använd hörselskydd. Exponering för buller kan orsaka hörselnedsättning.
b) Använd stödhandtag om de medföljer verktyget. Förlorad kontroll kan orsaka personskada.
c) Håll endast elverktyget i de isolerade grep-pytorna när du utför arbete där skärtillbehör kan komma i kontakt med dolda ledningar eller den egna sladden. Kaptillbehör som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elstöt.

Elsäkerhet

Följ alltid säkerhetsföreskrifterna som gäller i ditt land när du arbetar med elverktyg för att minska risken för brand, elstöt och personskada. Läs följande säkerhetsanvisningar och även de medföljande säkerhetsanvisningarna.

Kontrollera alltid så att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.

Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt.

• Använd inte maskinen om nätkabeln eller nät- kontakten är skadad.
• Använd endast förlängningskablar som är lämpliga för maskinens effekt med en minsta tjocklek på 1,5 mm². Om du använder en kabelvinda, rulla alltid ut kabeln helt.

2.MASKININFORMATION

Avsedd användning

Rivningshammaren är avsedd för att riva betong, mejsla bort betong, göra rännor och skära av stänger.

Den är inte avsedd att användas på byggarbetsplatser

TEKNISKA SPECIFIKATIONER

Modell-nr DH501AC
Strömspänning 220-240 V ~
Strömfrekvens 50Hz
Ineffekt	1,200 W
Slagfrekvens	3,100/min
Antal lägen för mejslar	12
Vikt	6,22 kg
Ljudtryck (L _PA ) 94 dB(A) K=3 dB(A)
Ljudeffekt (L _WA )	105 dB(A) K=3 dB(A)
Garanterad (L _WA )	105 dB(A)
Vibration
Hammarborrning i betong ah, HD	12,550 m/s ^2 K=1,5 m/s ^2
Mejslande ah,Cheq	15,876 m/s ^2 K=1,5 m/s ^2

Användhörselskydd.

Vibrationsnivå

Vibrationsutsläppsnivån som anges i denna bruksanvisning har uppmätts i enlighet med ett standardiserat test i EN 60745, som kan användas för att jämföra verktyg med varandra och som en preliminär bedömning av exponering för vibrationer när du använder verktyget för angivna.

• Användning av verktyget för andra tillämpningar, eller med olika eller dåligt underhållna tillbehör kan avsevärt öka exponeringsnivån.
• De gånger då verktyget stängs av eller är på men egentligen inte används kan minska exponeringsnivån betydligt.

Skydda dig mot effekterna av vibrationer genom att underhålla verktyget och dess tillbehör, hålla händerna varma och organisera ditt arbetsmönster.

BESKRIVNING

Siffrorna i texten hänvisar till diagrammen på sidan 2.

1.Strömbrytare
2.Effektmätare
3. Låsknapp
4.Chuck
5.Låshylsa
6.Huvudhandtag
7. Stödhandtag
8. Låsring för mejselposition
9.Smörjpunkt

3.MONTERING

Stäng alltid av maskinen och ta ut strömkontakten från strömkällan innan montering.

Montering och borttagning av tillbehör (fig. B)

Varning: mejslar kan bli väldigt varma.

Använd inte trubbiga mejslar. Slipa eller byt ut trubbiga mejslar omedelbart.

Den här maskinen är utrustad med en SDS Max-chuck.

Montering

1. Applicera några droppar olja på skaftet på tillbehöret.
2. Skjut låshylsan (5) bakåt.
3. För in tillbehöret i chucken (4).
4. Lossa låshylsan (5).
5. Skjut låsringen (8) framåt och vrid till önskat läge. Se till att ringen låses på plats igen innan du använder maskinen.

Borttagning

1. Skjut låshylsan (5) bakåt.
2. Ta bort tillbehöret från chucken (4).
3. Lossa låshylsan (5).

Montering av stödhandtaget (bild A)

1. Lossa stödhantaget (7) genom att vrida det moturs.
2. Vrid stödhandtaget (7) till önskat läge.
3. Dra åt stödhandtaget (7) genom att vrida det medurs.

Ta inte bort stödhandtaget från maskinen!

4.ANVÄNDNING

Rivningshammare kräver mycket lite tryck från användaren. För mycket tryck på maskinen kan leda till onödig överhettning av motorn och det drivna verktyget. Det kan också hända att mejseln deformeras och inte kan tas bort från maskinen igen.

Igångsättning och avstängning (bild A)

• Tryck på strömbrytaren (1) för att slå på maskinen.
• Släpp strömbrytaren (1) för att stänga av maskinen.

Låsknapp (fig. A)

• Du kan låsa strömbrytaren (1) genom att trycka på strömbrytaren (1) och därefter trycka på låsknappen (3).
• Frigör låsknappen genom att kort trycka på strömbrytaren (1).

Tips för optimal användning

• Kläm fast arbetsstycket. Använd en spännenhet för små arbetsstycken.
• Håll maskinen stadigt i handtaget.

• Slå på maskinen.

• Tryck inte för hårt på maskinen. Låt maskinen göra arbetet.

• Stäng av maskinen och vänta tills maskinen står helt still innan du lägger ifrån dig den.

5.UNDERHÅLL

Stäng alltid av maskinen och ta ut strömkontakten från strömkällan innan rengöring och underhåll.

Rengör maskinens hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponenterna.

MILJÖ

Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer.

Endast för EU-länder

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EG om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt.

GARANTI

VONROC-produkter är utvecklade enligt högsta kvalitetsstandard och garanteras fria från defekter i både material och utförande under den period som lagen föreskriver från och med inköpsdatumet. Om produkten skulle utveckla fel under denna period på grund av defekt material och/eller utförande, kontakta då VONROC direkt.

• Reparationer och/eller ändringar har gjorts eller försökts utföras på maskinen av obehöriga servicecenter;
• Normalt slitage;
• Verktyget har missbrukats, använts på fel sätt eller underhållits felaktigt;
• Reservdelar som inte är original har använts.

Detta utgör den enda garantin som företaget ger antingen uttryckt eller underförstått. Det finns inga andra garantier uttryckta eller underförstådda som sträcker sig bortom detta, inklusive de underförstådda garantierna för säljbarhet och lämplighet för ett visst syfte. Under inga omständigheter ska VONROC hållas ansvarigt för indirekta skador eller följdskador. Återförsäljarnas åtgärder ska begrän-sas till reparation eller byte av enheter eller delar som inte uppfyller kraven.

Produkten och användarhandboken kan ändras. Specifikationerna kan ändras utan förvarning.
