DH501AC - Trapano Vonroc - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Martello perforatore
Marca	Vonroc
Modello	DH501AC
Tensione di alimentazione	220-240 V ~
Frequenza	50 Hz
Potenza assorbita	1 200 W
Cadenza di percussione	3 100 colpi/min
Numero di posizioni dello scalpello	12
Peso	6,22 kg
Tipo di mandrino	SDS Max
Classe di protezione	Classe II (doppio isolamento)
Livello di pressione sonora	94 dB(A) (K=3 dB(A))
Livello di potenza sonora	105 dB(A) (K=3 dB(A))
Vibrazioni (perforazione calcestruzzo)	12,55 m/s² (K=1,5 m/s²)
Vibrazioni (scalpellatura)	15,876 m/s² (K=1,5 m/s²)
Impugnatura ausiliaria	Regolabile (inclusa)
Interruttore con blocco	Sì
Alimentazione	Rete (cavo)
Uso previsto	Demolizione, scalpellatura, scanalatura del calcestruzzo
Manutenzione	Pulire con un panno morbido; non utilizzare solventi
Dispositivi di sicurezza consigliati	Protezione acustica, occhiali, maschera antipolvere, guanti
Garanzia	Garanzia legale (secondo il paese)

Domande frequenti - DH501AC Vonroc

Come installare uno scalpello sul martello perforatore DH501AC?

Per installare uno scalpello, applicare alcune gocce di olio sull'asta dell'accessorio. Far scorrere il manicotto di bloccaggio all'indietro, inserire l'accessorio nel mandrino SDS Max, quindi rilasciare il manicotto. Spingere l'anello di bloccaggio in avanti e ruotarlo nella posizione desiderata, quindi riportarlo indietro per bloccarlo.

Come regolare l'impugnatura ausiliaria?

Allentare l'impugnatura ausiliaria ruotandola in senso antiorario. Ruotarla nella posizione desiderata, quindi serrarla ruotando in senso orario. Non rimuovere mai l'impugnatura ausiliaria.

Come bloccare l'interruttore On/Off?

Premere l'interruttore On/Off, quindi premere il pulsante di blocco per mantenerlo in posizione accesa. Per sbloccare, premere brevemente di nuovo l'interruttore.

Quali dispositivi di protezione indossare?

Indossare sempre protezioni acustiche, occhiali di protezione, una maschera antipolvere e guanti di protezione. L'uso di questi dispositivi riduce i rischi di lesioni.

Come effettuare la manutenzione del martello perforatore?

Prima di qualsiasi pulizia, spegnere e scollegare la macchina. Pulire regolarmente l'involucro con un panno morbido, preferibilmente dopo ogni utilizzo. Assicurarsi che le aperture di ventilazione rimangano libere da polvere. Non utilizzare solventi come benzina o alcol.

Cosa fare se il cavo di alimentazione è danneggiato?

Se il cavo è danneggiato, deve essere sostituito dal produttore, dal suo servizio di assistenza o da una persona di qualifica simile per evitare qualsiasi rischio di scossa elettrica.

Qual è la potenza del trapano DH501AC?

La potenza assorbita è di 1 200 W, con una tensione di rete di 220-240 V e una frequenza di 50 Hz.

Si può usare il martello perforatore all'esterno?

Sì, ma utilizzare una prolunga omologata per l'esterno. Se l'umidità è inevitabile, utilizzare un'alimentazione protetta da un interruttore differenziale (DDR) per ridurre i rischi di scossa elettrica.

Come cambiare la posizione dello scalpello?

Spingere l'anello di bloccaggio in avanti, ruotarlo nella posizione desiderata tra le 12 posizioni disponibili, quindi rilasciarlo per farlo tornare indietro e bloccare.

Quali materiali si possono forare con questo martello perforatore?

È progettato per foratura, demolizione, scalpellatura e scanalatura del calcestruzzo. Non è destinato all'uso in cantieri edili.

MANUALE UTENTE DH501AC Vonroc

Leggere le avvertenze di sicurezza allegate a questo manuale, le avvertenze di sicurezza aggiuntive e le istruzioni. Il mancato rispetto delle avvertenze e istruzioni di sicurezza potrebbe dar luogo a scosse elettriche, incendi e/o lesioni personali gravi. Conservare le avvertenze di sicurezza e le istruzioni per riferimenti futuri.

I simboli riportati di seguito vengono utilizzati all'interno del manuale d'uso oppure sono indicati sul prodotto:

Leggere il manuale d'uso.

Denota il rischio di lesioni personali, morte o danni all'apparecchio in caso di mancata osservanza delle istruzioni contenute in questo manuale.

Rischio di oggetti proiettati in aria. Tenere a distanza chiunque si trovi nelle vicinanze dall'area di lavoro.

Rischio di scosse elettriche.

Staccare immediatamente la spina dalla presa di corrente se il cavo di alimentazione è danneggiato e durante le operazioni di pulizia e manutenzione.

Variazione di velocità elettronica.

Indossare occhiali di sicurezza. Indossare protezioni per l'udito.

Indossare una maschera antipolvere.

Indossare guanti di protezione.

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

Non smaltire il prodotto in contenitori non idonei.

Il prodotto è conforme alle norme di sicurezza applicabili ai sensi delle direttive europee vigenti.

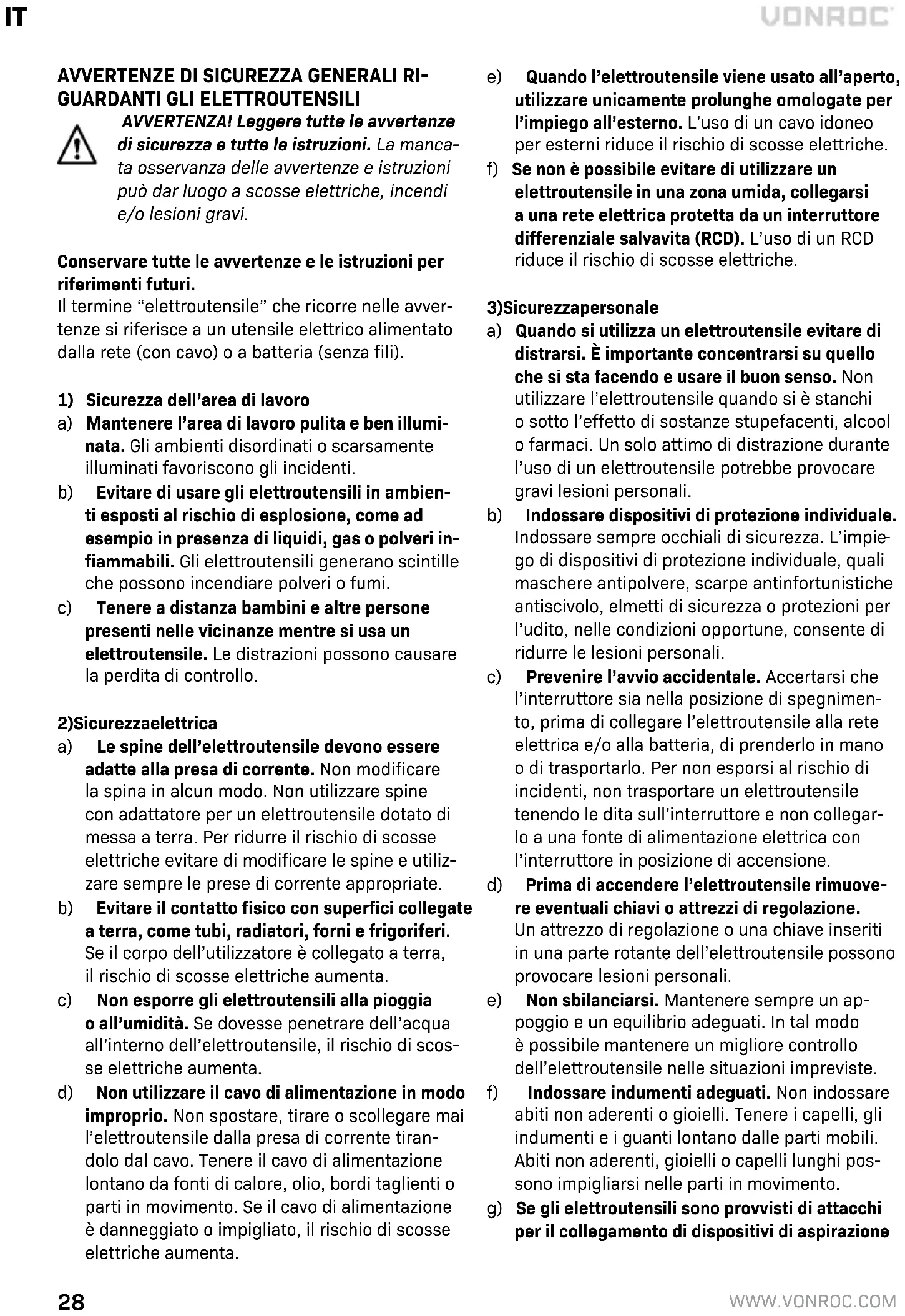

AVVERTENZE DI SICUREZZA GENERALI RIGUARDANTI GLI ELETTROUTENSILI

AVVERTENZA! Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. La manca-ta osservanza delle avvertenze e istruzioni può dar luogo a scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni per riferimenti futuri.

Il termine “elettroutensile” che ricorre nelle avvertenze si riferisce a un utensile elettrico alimentato dalla rete (con cavo) o a batteria (senza fili).

1) Sicurezza dell'area di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
b) Evitare di usare gli elettroutensili in ambienti esposti al rischio di esplosione, come ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono incendiare polveri o fumi.
c) Tenere a distanza bambini e altre persone presenti nelle vicinanze mentre si usa un elettroutensile. Le distrazioni possono causare la perdita di controllo.

2) Sicurezzaelettrica

a) Le spine dell'elettroutensile devono essere adatte alla presa di corrente. Non modificare la spina in alcun modo. Non utilizzare spine con adattatore per un elettroutensile dotato di messa a terra. Per ridurre il rischio di scosse elettriche evitare di modificare le spine e utilizzare sempre le prese di corrente appropriate.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forni e frigoriferi. Se il corpo dell'utilizzatore è collegato a terra, il rischio di scosse elettriche aumenta.
c) Non esporre gli elettroutensili alla pioggia o all'umidità. Se dovesse penetrare dell'acqua all'interno dell'elettroutensile, il rischio di scosse elettriche aumenta.
d) Non utilizzare il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l'elettroutensile dalla presa di corrente tirandolo dal cavo. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scosse elettriche aumenta.

e) Quando l'elettroutensile viene usato all'aperto, utilizzare unicamente prolunghe omologate per l'impiego all'esterno. L'uso di un cavo idoneo per esterni riduce il rischio di scosse elettriche.
f) Se non è possibile evitare di utilizzare un elettroutensile in una zona umida, collegarsi a una rete elettrica protetta da un interruttore differenziale salvavita (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezzapersonale

a) Quando si utilizza un elettroutensile evitare di distrarsi. È importante concentrarsi su quello che si sta facendo e usare il buon senso. Non utilizzare l'elettroutensile quando si è stanchi o sotto l'effetto di sostanze stupefacenti, alcool o farmaci. Un solo attimo di distrazione durante l'uso di un elettroutensile potrebbe provocare gravi lesioni personali.

b) Indossare dispositivi di protezione individuale. Indossare sempre occhiali di sicurezza. L'impiego di dispositivi di protezione individuale, quali maschere antipolvere, scarpe antinfortunistiche antiscivolo,elmetti di sicurezza o protezioni per l'udito, nelle condizioni opportune, consente di ridurre le lesioni personali.

c) Prevenire l'avvio accidentale. Accertarsi che l'interruttore sia nella posizione di spegnimento, prima di collegare l'elettroutensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare un elettroutensile tenendo le dita sull'interruttore e non collegarlo a una fonte di alimentazione elettrica con l'interruttore in posizione di accensione.

d) Prima di accendere l'elettroutensile rimuovere eventuali chiavi o attrezzi di regolazione. Un attrezzo di regolazione o una chiave inseriti in una parte rotante dell'elettroutensile possono provocare lesioni personali.

e) Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. In tal modo è possibile mantenere un migliore controllo dell'elettroutensile nelle situazioni impreviste.

f) Indossare indumenti adeguati. Non indossare abiti non aderenti o gioielli. Tenere i capelli, gli indumenti e i guanti lontano dalle parti mobili. Abiti non aderenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

g) Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione

o di raccolta delle polveri, assicurarsi che essi siano installati e utilizzati correttamente. L'im-piego di dispositivi di aspirazione delle polveri può ridurre i pericoli legati alle stesse.

h) Non lasciare che la dimestichezza acquisita dall'uso frequente induca l'utilizzatore ad assumere comportamenti imprudenti e a ignorare i principi di sicurezza per l'elettroutensile. Una semplice distrazione può provocare gravi lesioni personali in una frazione di secondo.

4) Uso e cura dell'elettroutensile

a) Non forzare l'elettroutensile. Utilizzare l'elet-troutensile corretto per il lavoro da svolgere. L'elettroutensile corretto funziona meglio e in modo più sicuro, se utilizzato alla velocità per cui è stato progettato.
b) Non utilizzare l'elettroutensile se il rispettivo interruttore di accensione/spegnimento non funziona. Qualsiasi elettroutensile che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.
c) Scollegare la spina dalla presa di corrente e/o il pacco batteria dall'elettroutensile prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare accidentalmente l'elettroutensile.
d) Quando non vengono usati, gli elettroutensili devono essere custoditi fuori dalla portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto questo manuale di istruzioni. Gli elettroutensili sono pericolosi in mano a persone inesperte.
e) Sottoporre gli elettroutensili a regolare manutenzione. Verificare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. Se l'elettroutensile è danneggiato, farlo riparare prima dell'uso. Molti incidenti sono provocati da elettroutensili non sottoposti a una corretta manutenzione.
f) Mantenere affilati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di inceppamento e ne facilita il controllo.
g) Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità a queste istruzioni, tenendo conto delle condizioni operative e del lavoro da eseguire. L'utilizzo dell'elettroutensile

per impieghi diversi da quelli previsti può provocare situazioni di pericolo.

h) Mantenere le impugnature e le superfici di presa asciutte, pulite e libere da olio e grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in sicurezza l'elettroutensile in situazioni impreviste.

5) Assistenza

a) L'assistenza per l'elettroutensile deve essere prestata da un tecnico qualificato che utilizzi soltanto ricambi originali. In questo modo viene garantita la sicurezza dell'elettroutensile.
b) Se il cavo di alimentazione è danneggiato, farlo sostituire dal fabbricante, da un tecnico dell'assistenza incaricato dallo stesso o da altro personale in possesso di qualifica analoga, al fine di evitare rischi per la sicurezza.

AVVERTENZE DI SICUREZZA AGGIUNTIVE PER I MARTELLI DEMOLITORI

a) Utilizzare dispositivi di protezione per l'udito. L'esposizione al rumore può provocare la perdita dell'udito.
b) Usare l'impugnatura ausiliaria/le impugnature ausiliarie, se l'elettroutensile ne è provvisto. Un'eventuale perdita di controllo può causare lesioni personali.
c) Quando si eseguono operazioni in cui l'elettroutensile può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione, tenerlo esclusivamente dalle impugnature, che sono isolate. Se accessori da taglio vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell'elettroutensile, con il pericolo di provocare la folgorazione dell'operatore.

Sicurezza elettrica

Quando si utilizzano apparecchi elettrici osservare sempre le norme di sicurezza vigenti nel proprio Paese per ridurre il rischio di incendi, scosse elettriche e lesioni personali. Leggere le istruzioni di sicurezza riportate di seguito oltre a quelle allegate a questo manuale.

Controllare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta dei valori nominali.

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

• Non usare l'elettroutensile se il cavo di alimentazione o la spina sono danneggiati o difettosi.
• Utilizzare solo cavi di prolunga adatti per la potenza nominale dell'apparecchio, che abbiano uno spessore minimo di 1,5 mm². Se si utilizza un cavo di prolunga con avvolgicavo, srotolare sempre il cavo completamente.

2.INFORMAZIONIRELATIVE ALL'ELETTROUTENSILE

Uso previsto

Il martello demolitore è destinato alla demolizione e scalpellatura del calcestruzzo, all'esecuzione di scanalature e al taglio di barre.

Non idoneo per l'uso in cantiere

DATI TECNICI

Numero modello DH501AC
Tensione di rete 220-240 V ~
Frequenza di rete 50 Hz
Potenza assorbita 1.200 W
Frequenza di percussione 3.100 colpi/min
Numero di posizioni dello scalpello	12
Peso 6,22 kg
Livello di pressione sonora ( L_WA )	94 dB(A) K = 3 dB(A)
Livello di potenza sonora ( L_WA )	105 dB(A) K = 3 dB(A)
Livello di potenza sonora garantito ( L_WA )	105 dB (A)
Vibrazioni
Perforazione a percussione di calcestruzzo ah, HD	12,550 m/s ^2 K=1,5 m/s ^2
Scalpellatura ah,Cheq 15,876 m/s	^2 K=1,5 m/s ^2

Indossare protezioni per l'udito.

Livello di emissione di vibrazioni

Il livello di emissione di vibrazioni indicato in questo manuale d'uso è stato misurato in base al test

standardizzato previsto dalla normativa EN 60745; può essere utilizzato per confrontare vari apparecchi fra loro e come valutazione preliminare dell'esposizione alle vibrazioni quando si utilizza l'elettroutensile per le applicazioni menzionate.

• L'uso dell'elettroutensile per applicazioni o con accessori diversi o in condizioni di scarsa manutenzione potrebbe aumentare notevolmente il livello di esposizione alle vibrazioni.
• I momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione.

Proteggersi contro gli effetti delle vibrazioni sottoponendo l'elettroutensile e i relativi accessori a regolare manutenzione, cercare di mantenere calde le mani e organizzare opportunamente i turni di lavoro.

DESCRIZIONE

I numeri che compaiono nel testo si riferiscono alle figure riportate a pagina 2.

1. Interruttore di accensione/spegnimento
2. Spia di alimentazione
3. Tasto di blocco interruttore per funzionamento continuo
4. Mandrino
5. Collare di bloccaggio
6. Impugnatura principale
7. Impugnatura ausiliaria
8. Anello di bloccaggio della posizione scalpello
9. Punto di lubrificazione

3.ASEMBLAGGIO

Prima dell'assemblaggio spegnere sempre l'elettroutensile e staccare la spina dalla presa di corrente.

Installazione e rimozione dell'accessorio (Figura B)

Attenzione: gli scalpelli possono diventare roventi.

Non utilizzare scalpelli spuntati. Affilare o sostituire immediatamente gli scalpelli spuntati.

Questo elettroutensile è dotato di un mandrino con attacco SDS Max.

Installazione

1. Applicare qualche goccia d'olio nell'alberino dell'accessorio.
2. Fare scorrere indietro il collare di bloccaggio (5).
3. Inserire l'accessorio nel mandrino (4).
4. Rilasciare il collare di bloccaggio (5).
5. Spingere avanti l'anello di bloccaggio (8) e ruotarlo nella posizione desiderata. Prima di usare il martello demolitore assicurarsi che l'anello torni a bloccarsi in posizione.

Rimozione

1. Fare scorrere indietro il collare di bloccaggio (5).
2. Estrarre l'accessorio dal mandrino (4).
3. Rilasciare il collare di bloccaggio (5).

Installazione dell'impugnatura ausiliaria (Fig. A)

1. Allentare l'impugnatura ausiliaria (7) ruotandola in senso antiorario.
2. Ruotare l'impugnatura ausiliaria (7) fino alla posizione richiesta.
3. Serrare l'impugnatura ausiliaria (7) ruotandola in senso orario.

Non rimuovere l'impugnatura ausiliaria dal martello demolitore!

4.US0

I martelli demolitori richiedono l'applicazione di una pressione minima da parte dell'operatore. Una pressione eccessiva esercitata sul martello potrebbe dare origine a un inutile surriscaldamento del motore, facendo bruciare l'utensile. Potrebbe anche succedere che la lo scalpello si deformi e non sia più possibile rimuoverlo dall'elettroutensile.

Accensione e spegnimento (fig. A)

• Per accendere l'elettroutensile premere l'interruttore di accensione/spegnimento (1).
• Per spegnere l'elettroutensile rilasciare l'interruttore di accensione/spegnimento (1).

Tasto di blocco interruttore per funzionamento continuo (Fig. A)

• È possibile bloccare l'interruttore di accensione/spegnimento (1) premendo tale interruttore seguito dal pulsante di blocco interruttore per funzionamento continuo (3).
• Per rimuovere il blocco premere di nuovo l'inter-ruttore di accensione/spegnimento (1).

Suggerimenti per un utilizzo ottimale

• Bloccare il pezzo da lavorare. Utilizzare un morsetto per i pezzi di piccole dimensioni.
• Afferrare saldamente l'elettroutensile dall'impu-gnatura.
• Accenderel'elettroutensile.
• Non esercitare una pressione eccessiva sull'elettroutensile. Lasciare che sia l'elettroutensile a svolgere il lavoro.
• Spegnere l'elettroutensile e attendere che si sia arrestato completamente prima di appoggiarlo.

5.MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'elettroutensile e staccare la spina dalla presa di corrente.

Pulire regolarmente la parte esterna del corpo macchina con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le aperture di ventilazione siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi, come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici.

PROTEZIONE DELL'AMBIENTE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere conferite presso gli opportuni siti di riciclaggio.

Solo per i Paesi UE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/UE sui rifiuti delle apparecchiature elettriche ed elettroniche e la relativa implementazione nelle

normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti nel rispetto dell'ambiente.

GARANZIA

I prodotti VONROC sono sviluppati secondo gli standard di qualità più elevati e sono garantiti esenti da difetti, sia per quanto riguarda i materiali che la lavorazione, per il periodo stabilito per legge a decorrere dalla data di acquisto iniziale. Se durante questo periodo il prodotto dovesse presentare dei difetti di materiali e/o di lavorazione, contattare direttamente VONROC.

Le seguenti circostanze sono escluse dalla garanzia:

• esecuzione o tentativo di esecuzione di riparazioni o modifiche all'elettroutensile da parte di personale di centri di assistenza non autorizzati;
• usuranormale;
• maltrattamento, uso in maniera impropria o manutenzione inadeguata dell'elettroutensile;
• impiego di ricambi non originali.

La presente costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non sono concesse altre garanzie, né espresse né implicite, oltre a quelle descritte in questo documento, comprese le garanzie implicite di commerciabilità e idoneità per uno scopo particolare. In nessun caso VONROC sarà ritenuta responsabile di alcun danno incidentale o consequenziale. I rimedi offerti dai rivenditori si limiteranno alla riparazione o alla sostituzione delle unità o dei componenti non conformi.

Il prodotto e il manuale d'uso sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.
