Producttype	Boorhamer
Merk	Vonroc
Model	DH501AC
Voedingsspanning	220-240 V ~
Frequentie	50 Hz
Opgenomen vermogen	1.200 W
Slagfrequentie	3.100 slagen/min
Aantal beitelposities	12
Gewicht	6,22 kg
Type boorkop	SDS Max
Beschermingsklasse	Klasse II (dubbele isolatie)
Geluidsdrukniveau	94 dB(A) (K=3 dB(A))
Geluidsvermogensniveau	105 dB(A) (K=3 dB(A))
Trillingen (boren in beton)	12,55 m/s² (K=1,5 m/s²)
Trillingen (beitelen)	15,876 m/s² (K=1,5 m/s²)
Extra handgreep	Verstelbaar (inbegrepen)
Schakelaar met vergrendeling	Ja
Voeding	Netvoeding (kabel)
Beoogd gebruik	Sloop, beitelen, frezen van beton
Onderhoud	Reinigen met een zachte doek; geen oplosmiddelen gebruiken
Aanbevolen veiligheidsuitrusting	Gehoorbescherming, veiligheidsbril, stofmasker, handschoenen
Garantie	Wettelijke garantie (afhankelijk van land)

Veelgestelde vragen - DH501AC Vonroc

Hoe installeer ik een beitel op de boorhamer DH501AC?

Om een beitel te installeren, breng een paar druppels olie aan op de schacht van het accessoire. Schuif de vergrendelingshuls naar achteren, steek het accessoire in de SDS Max-boorkop, en laat de huls los. Duw de vergrendelingsring naar voren en draai deze naar de gewenste positie, trek hem dan terug om te vergrendelen.

Hoe stel ik de extra handgreep af?

Draai de extra handgreep los door deze tegen de klok in te draaien. Draai hem naar de gewenste positie en draai hem vervolgens vast door met de klok mee te draaien. Verwijder nooit de extra handgreep.

Hoe vergrendel ik de aan/uit-schakelaar?

Druk op de aan/uit-schakelaar en druk vervolgens op de vergrendelknop om deze in de aan-stand te houden. Om te ontgrendelen, drukt u kort nogmaals op de schakelaar.

Welke beschermingsmiddelen moeten worden gedragen?

Draag altijd gehoorbescherming, een veiligheidsbril, een stofmasker en beschermende handschoenen. Het gebruik van deze uitrusting vermindert het risico op letsel.

Hoe onderhoud ik de boorhamer?

Schakel de machine uit en trek de stekker uit het stopcontact voordat u gaat reinigen. Reinig de behuizing regelmatig met een zachte doek, bij voorkeur na elk gebruik. Zorg ervoor dat de ventilatieopeningen vrij blijven van stof. Gebruik geen oplosmiddelen zoals benzine of alcohol.

Wat te doen als de voedingskabel beschadigd is?

Als de kabel beschadigd is, moet deze worden vervangen door de fabrikant, zijn serviceafdeling of een vergelijkbaar gekwalificeerd persoon om elektrische schokken te voorkomen.

Wat is het vermogen van de boorhamer DH501AC?

Het opgenomen vermogen is 1.200 W, met een netspanning van 220-240 V en een frequentie van 50 Hz.

Kan de boorhamer buitenshuis worden gebruikt?

Ja, maar gebruik een voor buitengebruik goedgekeurd verlengsnoer. Als vocht onvermijdelijk is, gebruik dan een voeding die wordt beschermd door een aardlekschakelaar (ALS) om het risico op elektrische schokken te verminderen.

Hoe verander ik de beitelpositie?

Duw de vergrendelingsring naar voren, draai deze naar de gewenste positie uit de 12 beschikbare posities, en laat hem los zodat hij teruggaat en vergrendelt.

Welke materialen kunnen met deze boorhamer worden geboord?

Hij is ontworpen voor boren, slopen, beitelen en frezen van beton. Hij is niet bedoeld voor gebruik op bouwplaatsen.

GEBRUIKSAANWIJZING DH501AC Vonroc

Lees de bijgesloten veiligheidswaarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Geeft u geen gevolg aan de veiligheidswaarschuwingen en de instructies dan kan dat een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en de instructies zodat u ze later ook nog kunt raadplegen.

De volgende symbolen worden gebruikt in de gebruiksaanwijzing of op het product:

Lees de gebruiksaanwijzing.

Duidt op risico op persoonlijk letsel, gevaar van een ongeluk met dodelijke afloop of beschadiging van het gereedschap als de instructies in deze handleiding niet worden opgevolgd.

Risico op het wegslingeren van voorwerpen. Houd omstanders weg van de werkplek.

Risico op een elektrische schok.

Trek onmiddellijk de stekker uit het stopcontact als het netsnoer beschadigd raakt en tijdens reiniging en onderhoud.

Variabele elektronische snelheid.

Draag een veiligheidsbril. Draag gehoorbescherming.

Draag een stofmasker.

Draagveiligheidshandschoenen.

Klasse II machine - Dubbele isolatie - Een geaarde stekker is niet nodig.

Gooi het product niet weg in containers die daarvoor niet geschikt zijn.

Het product voldoet aan de geldende veiligheidsnormen van de Europese richtlijnen.

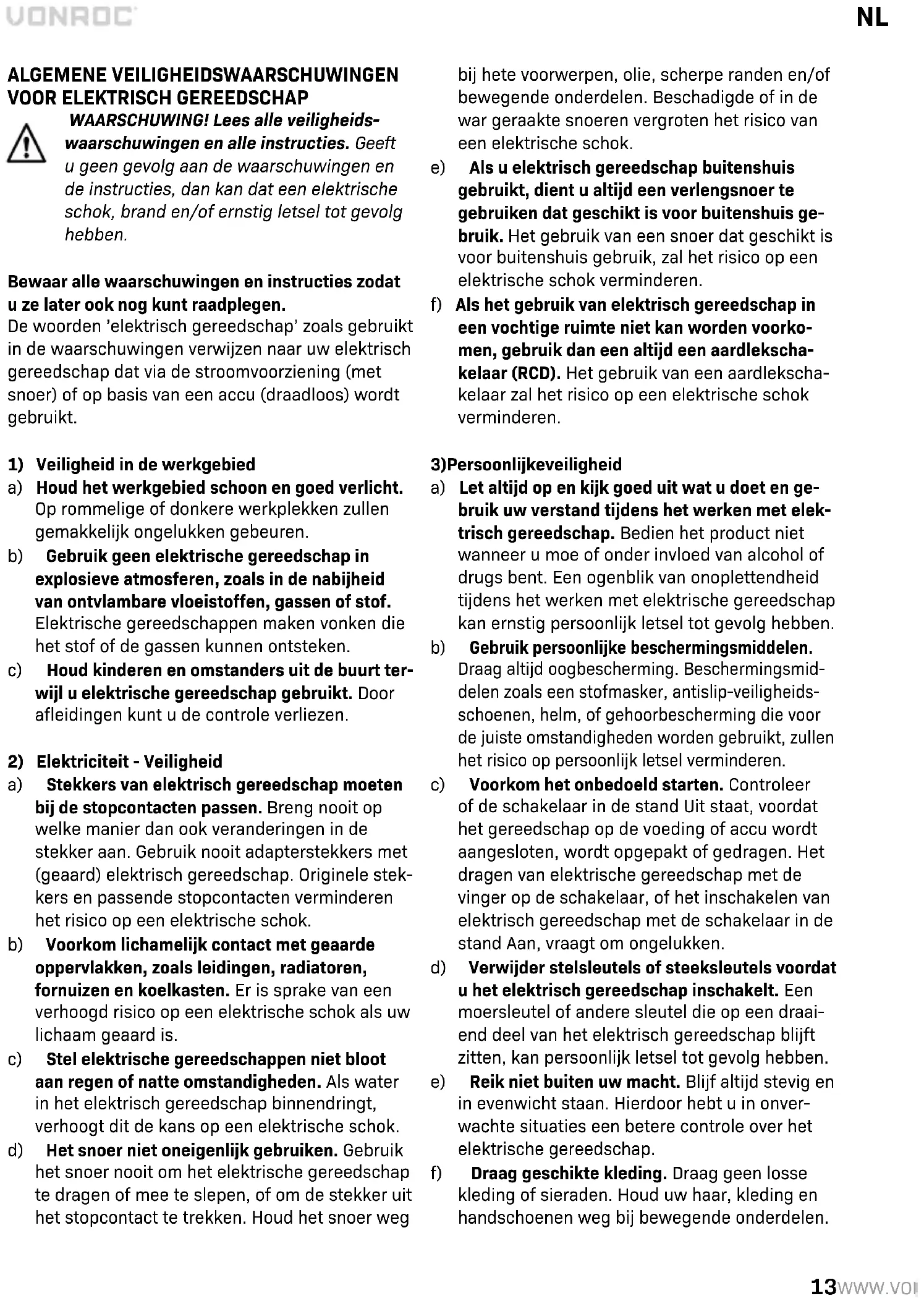

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING! Lees alle veiligheids-waarschuwingen en alle instructies. Geeft u geen gevolg aan de waarschuwingen en de instructies, dan kan dat een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies zodat u ze later ook nog kunt raadplegen.

De woorden 'elektrisch gereedschap' zoals gebruikt in de waarschuwingen verwijzen naar uw elektrisch gereedschap dat via de stroomvoorziening (met snoer) of op basis van een accu (draadloos) wordt gebruikt.

1) Veiligheid in de werkgebied

a) Houd het werkgebied schoon en goed verlicht. Op rommelige of donkere werkplekken zullen gemakkelijk ongelukken gebeuren.
b) Gebruik geen elektrische gereedschap in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen maken vonken die het stof of de gassen kunnen ontsteken.

c) Houd kinderen en omstanders uit de buurt terwijl u elektrische gereedschap gebruikt. Door afleidingen kunt u de controle verliezen.

2) Elektriciteit - Veiligheid

a) Stekkers van elektrisch gereedschap moeten bij de stopcontacten passen. Breng nooit op welke manier dan ook veranderingen in de stekker aan. Gebruik nooit adapterstekkers met (geaard) elektrisch gereedschap. Originele stekkers en passende stopcontacten verminderen het risico op een elektrische schok.

b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is sprake van een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Stel elektrische gereedschappen niet bloot aan regen of natte omstandigheden. Als water in het elektrisch gereedschap binnendringt, verhoogt dit de kans op een elektrische schok.

d) Het snoer niet oneigenlijk gebruiken. Gebruik het snoer nooit om het elektrische gereedschap te dragen of mee te slepen, of om de stekker uit het stopcontact te trekken. Houd het snoer weg

bij hete voorwerpen, olie, scherpe randen en/of bewegende onderdelen. Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok.

e) Als u elektrisch gereedschap buitenshuis gebruikt, dient u altijd een verlengsnoer te gebruiken dat geschikt is voor buitenshuis gebruik. Het gebruik van een snoer dat geschikt is voor buitenshuis gebruik, zal het risico op een elektrische schok verminderen.
f) Als het gebruik van elektrisch gereedschap in een vochtige ruimte niet kan worden voorkomen, gebruik dan een altijd een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar zal het risico op een elektrische schok verminderen.

3)Persoonlijkeveiligheid

a) Let altijd op en kijk goed uit wat u doet en gebruik uw verstand tijdens het werken met elektrisch gereedschap. Bedien het product niet wanneer u moe of onder invloed van alcohol of drugs bent. Een ogenblik van onoplettendheid tijdens het werken met elektrische gereedschap kan ernstig persoonlijk letsel tot gevolg hebben.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip-veiligheids-schoenen, helm, of gehoorbescherming die voor de juiste omstandigheden worden gebruikt, zullen het risico op persoonlijk letsel verminderen.

c) Voorkom het onbedoeld starten. Controleer of de schakelaar in de stand Uit staat, voordat het gereedschap op de voeding of accu wordt aangesloten, wordt opgepakt of gedragen. Het dragen van elektrische gereedschap met de vinger op de schakelaar, of het inschakelen van elektrisch gereedschap met de schakelaar in de stand Aan, vraagt om ongelukken.

d) Verwijder stelsleutels of steeksleutels voordat u het elektrisch gereedschap inschakelt. Een moersleutel of andere sleutel die op een draai-end deel van het elektrisch gereedschap blijft zitten, kan persoonlijk letsel tot gevolg hebben.

e) Reik niet buiten uw macht. Blijf altijd stevig en in evenwicht staan. Hierdoor hebt u in onverwachte situaties een betere controle over het elektrische gereedschap.

f) Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen weg bij bewegende onderdelen.

Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.

g) Als het apparaat wordt geleverd met een aan-sluiting voor het afzuigen en verzamelen van stof, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van het afzuigen en verzamelen van stof, kan de aan stof gerelateerde gevaren verminderen.
h) Denk niet dat u wel weet hoe het allemaal werkt, omdat u het gereedschap vaak gebruikt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.
4) Gebruik en onderhoud van elektrisch gereedschap
a) Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw werkzaamheden. Het juiste elektrisch gereedschap klaart de klus beter en veiliger als deze hiervoor is ontworpen.
b) Gebruik het elektrisch gereedschap niet als de schakelaar het apparaat niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker van het elektrisch gereedschap uit het stopcontact en/of verwijder de accu voordat enige aanpassingen worden uitgevoerd, accessoires worden vervangen of elektrisch gereedschap wordt opgeborgen. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het onbedoeld starten van het elektrische gereedschap.
d) Berg ongebruikt elektrisch gereedschap buiten bereik van kinderen op en sta niet toe dat mensen die niet vertrouwd zijn met het elektrische gereedschap of deze instructies, met het elektrische gereedschap werken. Elektrische gereedschap kan erg gevaarlijk zijn in de handen van ongetrainde gebruikers.
e) Elektrisch gereedschap onderhouden. Controleer op scheve of klemmende bewegende onderdelen, kapotte onderdelen en enige andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Als het elektrisch gereedschap een beschadiging of storing heeft, dient u het eerst te laten repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Zorg ervoor dat snij- of zaaggereedschap scherp en schoon blijft. Op de juiste manier onderhouden snij- of zaaggereedschap met scherpe snijranden hebben minder de neiging om beklemd te raken en zijn gemakkelijker te sturen.
g) Gebruik het elektrische gereedschap, de accessoires, bits, enz. volgens deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrisch gereedschap voor andere werkzaamheden dan het bedoelde gebruik, kan een gevaarlijke situatie tot gevolg hebben.
h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken maken veilig werken en controle over het gereedschap in onverwachte situaties onmogelijk.

5)Onderhoud

a) Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit waarborgt dat de veiligheid van het elektrisch gereedschap behouden blijft.
b) Als het netsnoer beschadigd is, moet dit worden vervangen door de fabrikant, diens onderhoudsvertegenwoordiger of andere gekwalificeerde personen om gevaren te voorkomen.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN VOOR SLOOPHAMERS

a) Draag gehoorbescherming. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
b) Gebruik de extra handgre(e)p(en), als die bij het gereedschap zijn geleverd. Verlies van controle kan persoonlijk letsel tot gevolg hebben.
c) Houd het elektrische gereedschap vast aan de geïsoleerde handgrepen wanneer u werkzaamheden uitvoert waarbij het zaagaccessoire in contact kan komen met verborgen bedrading of het eigen netsnoer. Zaagaccessoires die bedrading onder spanning raken, kunnen het gereedschap onder stroom zetten en de gebruiker een elektrische schok geven.

Elektrische veiligheid

Bij het gebruik van elektrische apparaten dient u ten alle tijden de veiligheidsregels in acht te nemen die in uw land van toepassing zijn, om het risico op brand, elektrische schok en persoonlijk letsel

te verminderen. Lees de volgende veiligheidsin-structies en de bijgesloten veiligheidsinstructies.

Controleer altijd dat de voeding overeenstemt met de spanning die wordt vermeld op het typeplaatje.

Klasse II machine - Dubbele isolatie - Een geaarde stekker is niet nodig.

• Gebruik het apparaat niet als het netsnoer of de stekker van het netsnoer is beschadigd.
• Gebruik alleen verlengkabels die geschikt zijn voor het vermogen van het apparaat met een minimale dikte van 1,5 mm ^2 . Als u een verlengkabel op een katrol gebruikt, dient deze te allen tijde volledig afgerold te zijn.

De sloophamer is bedoeld voor het slopen van beton, metselwerk van beton, het maken van groeven en snijden van stangen.

Niet geschikt voor gebruik op een bouwwerf

TECHNISCHE SPECIFICATIES

Modelnr. DH501AC
Netspanning 220-240 V ~
Netfrequentie 50 Hz
Opgenomen vermogen 1,200 W
Impactsnelheid 3,100 / min
Aantal bijtelposities 12
Gewicht 6,22 kg
Geluidsdruk (LPA) 94 dB(A) K=3dB(A)
Akoestisch vermogen (LWA)	105 dB(A) K=3dB(A)
Gegarandeerd (LWA)	105 dB(A)
Trillingen
Hamerboren in beton ah,HD	12,550 m/s2K=1,5 m/s2
Beitelen ah,Cheq	15,876 m/s2K=1,5 m/s2

Draag gehoorbescherming.

Trillingsniveau

Het trillingsemissieniveau dat in deze instructiehandleiding wordt vermeld, is gemeten volgens een gestandaardiseerde test die wordt vermeld in EN 60745; hiermee kan het ene gereedschap worden vergeleken met het andere als een voorlopige beoordeling van blootstelling aan trillingen, wanneer het gereedschap voor de genoemde toepassingen wordt gebruikt.

• Het gebruiken van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Het aantal keren dat het gereedschap wordt uitgeschakeld of wanneer het is ingeschakeld maar niet werkelijk wordt gebruikt, kan het blootstellingsniveau aanzienlijk verminderen.

Bescherm uzelf tegen de gevolgen van trillingen door het gereedschap en de accessoires goed te onderhouden, uw handen warm te houden en uw werkpatronen te organiseren.

BESCHRIJVING

De nummers in de tekst verwijzen naar de afbeeldingen op pagina 2.

1. Aan/Uit-schakelaar
2. Aan/uit-indicatielampje
3. Vergrendelknop
4. Boorkop
5. Vergrendelsleuf
6. Hoofdhandgreep
7. Hulphandgreep
8. Vergrendelring beitelpositie
9. Smeerpunt

3. MONTAGE

Schakel de machine altijd uit vóór het monteren en trek de stekker uit het stopcontact.

Het accessoire monteren en verwijderen (Afb. B)

Let op: beitels kunnen zeer warm worden.

Gebruik geen botte beitels. Botte beitels onmiddellijk slijpen of vervangen.

Deze machine is uitgerust met een SDS Max-boorkop.

Monteren

1. Breng enkele druppels olie aan op de as van het accessoire.
2. Schuif de vergrendelsleuf (5) naar achter.
3. Steek het accessoire in de boorkop (4).
4. Laat de vergrendelsleuf (5) los.
5. Duw de vergrendelring (8) vooruit en draai deze naar de gewenste positie. Verzeker dat de ring opnieuw op zijn plaats vergrendelt voordat u de machine gebruikt.

Uitnemen

1. Schuif de vergrendelsleuf (5) naar achter.
2. Haal het accessoire uit de boorkop (4).
3. Laat de vergrendelsleuf (5) los.

De hulphandgreep instellen (Afb. A)

1. Zet de hulphandgreep (7) los door deze in tegenwijzerzin te draaien.
2. Draai de hulphandgreep (7) naar de vereiste positie.
3. Zet de hulphandgreep (7) vast door deze in wijzerzin te draaien.

Verwijder de hulphandgreep niet van de machine!

4.WERKING

Sloophamers vereisen zeer weinig druk van de gebruiker. Te veel druk op het gereedschap kan leiden tot onnodige oververhitting van de motor en verbranden van het aangedreven gereedschap. Het kan ook de beitel vervormen, zodat deze niet van de machine verwijderd kan worden.

In-/uitschakelen (Afb. A)

• Schakel de machine in door op de aan/uit-schakelaar (1) te drukken.
• Laat de aan/uit-schakelaar (1) los om de machine uit te schakelen.

Vergrendelknop (Afb. A)

• U kunt de Aan/Uit-schakelaar (1) vergrendelen door de Aan/Uit-schakelaar (1) in te drukken en vervolgens op de vergrendelknop (3) te drukken.
• Om de vergrendeling te lossen; druk kort op de Aan/Uit-schakelaar (1).

Hints voor optimaal gebruik

• Het werkstuk klemmen. Gebruik een klemuitrusting voor kleine werkstukken.
• Houd de machine stevig vast aan de handgreep.
• Schakel de machine in.
• Oefen niet te veel druk uit op de machine. Laat de machine het werk doen.
• Schakel de machine uit, wacht tot de machine volledig tot stilstand is gekomen en leg de machine dan pas meer.

5. ONDERHOUD

Schakel de machine altijd uit en trek de stekker uit het stopcontact, voordat de machine wordt gereinigd of onderhoud uitgevoerd gaat worden.

Maak de behuizing van het apparaat regelmatig schoon met een zachte doek, bij voorkeur na ieder gebruik. Controleer of de ventilatieopeningen vrij zijn van stof en vuil. Verwijder hardnekkig vuil met een zachte doek vochtig gemaakt met een zee-poplossing. Gebruik geen oplosmiddelen zoals benzine, alcohol, ammoniak, enzovoorts. Chemicaliën zoals deze kunnen de synthetische componenten beschadigen.

MILIEU

Niet goed functionerende en/of afgedankte elektrische of elektronische apparaten moeten bij de juiste inzamelpunten voor recycling worden aangeboden.

Alleen voor landen in de EG

Gooi geen elektrisch gereedschap bij het huisvuil. Volgens de Europese richtlijnen 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur en de implementatie hiervan in nationaal recht, moeten elektrische gereedschappen die niet langer gebruikt worden apart ingezameld en weggegooid worden op een milieuvriendelijk manier.

GARANTIE

Producten van VONROC worden op basis van de hoogste kwaliteitsnormen ontwikkeld en zijn gegarandeerd vrij van defecten, zowel voor wat betreft het materiaal als de afwerking, gedurende de door de wet bepaalde periode, startend vanaf de datum van de originele aankoop. Mocht het product gedurende deze periode enige storingen vertonen als gevolg van gebrekkig materiaal en/of gebrek- kige afwerking, dient direct contact met VONROC opgenomen te worden.

• Reparatie en/of wijzigingen die door en niet erkend servicecentrum aan de machine werd/werden aangebracht of waartoe een poging werd ondernomen;
• Normale slijtage;
• Het gereedschap werd misbruikt, verkeerd werd gebruikt of niet goed onderhouden;
• Er werden niet-originele reserveonderdelen gebruikt.

Dit betreft de enige garantie die door de organisatie, impliciet of expliciet, wordt aangeboden. Geen andere garanties, impliciet noch expliciet, die verder strekken dan deze garantie, inclusief de impliciete garanties inzake de verkoopbaarheid en geschiktheid voor een specifiek doel. In geen geval zal VONROC aansprakelijk zijn voor incidentele schade of gevolgschade. De oplossingen van de dealers zullen beperkt zijn tot de reparatie of het vervangen van niet-conforme eenheden of onderdelen.

Het product en de gebruiksaanwijzing kunnen worden gewijzigd. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
