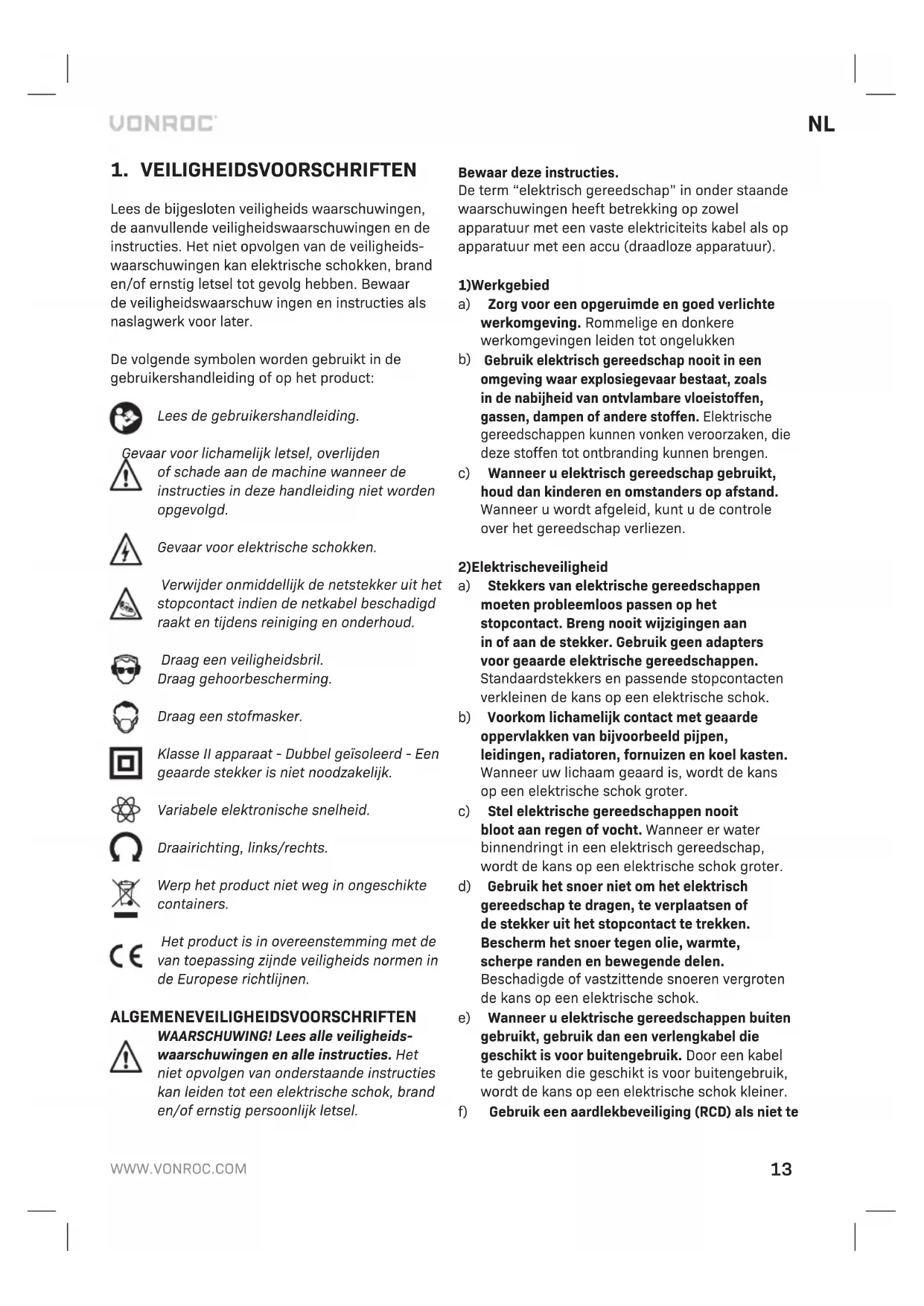

GEBRUIKSAANWIJZING ID502AC Vonroc

Lees de bijgesloten verilgheids waarschuwingen, de aanvullende verilgheidswaarschuwingen en de instructies. Het Niet opvolgen van de verilgheidswaarschuwingen kan elektrische schokken, branden/of ernstig letsel tot gevolg hebben. Bewaar de verilgheidswaarschuwing ingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

ar voor lichamelijk letsel, overlijden of schade aan de machine wanner de instructies in deze handleiding Niet worden opgevolgd.

Gevaar voor elektrische schokken.

Verwijder onmiddelijk de netstekkeruit het stopcontact indien de netkabel beschadigd raakt en tijdens reiniging en onderhoud.

Draag een veiligheidsbril. Draag gehoorbescherming.

Draag een stofmasker.

Klasse II apparatus - Dubbel geisoleerd - Eengeaarde stekker is Nietoodzakelijk.

Variabele elektronische snelheid.

Draairichting, links/rechts.

Werp het product Niet weg in ongeschekte containers.

Het product is in overeenstemming met de van toepassing zijnde veiligheids normen in de Europese richtlijnen.

ALGEMENEVEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Lees alle veiligheids-waarschuwingen en alle instructies. Het Niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, branden/of ernstig persoonlijk letsel.

Bewaar deze instructies.

De term "elektrisch gereedschap" in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

1)Werkgebied

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken
b) Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen+kunnen vonkenveroorzaken,die.Deze stoffen tot ontbranding+kunnen brengen.
c) Wanner u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanner u worden afgeleid, kunt u de controle over het gereedschap verliezen.

2)Elektrischeveeiligheid

a) Stekkers van elektrische gereedschappen要去en probleemloos passen op hetstopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontactenverkleinen de kans op een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanner uw lichaam geaard is, worden de kans op een elektrische schok groter.
c) Stel elektrische gereedschappen nooit bloat aan regen of vocht. Wanneer er water binnendringt in een elektrisch gereedschap, worden de kans op een elektrische schok groter.
d) Gebruik het snoer Niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer gegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok.
e) Wanner u elektrische gereedschappen bieten gebrukt, gebruik dan een verlangkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, worden de kans op een elektrische schok kleiner.
f) Gebruik een aardlekbveiliging (RCD) als nicht te

voorkomen is dat een powertool moet worden gebrukt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3)Persoonlijkeveiligigheid

a) Blijf alkijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanner u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanner u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben.
b) Gebruik persoonlijke beschermings middelen. Draag.altijd eenveiligheidsbril. Een gepast gebruik van veiligheids voor zieningen,zoals een stof masker, speciale werksochoenen met antislipzolen, eenveiligheidshelm en gehoor bescherming verkleinen de kans op persoonlijk letsel.
c) Voorkom dat het gereedschap per ongeluk worden gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en streek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken.
d) Verwijder alle instel en andere sleutels uithet elektrisch gereedschap voordat u heminschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap konnen tot verwondenen leiden.
e) Zorg dat u nooit uw evenwicht kunt verliezen; houd alkijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situatuies beter onder controle houden.
f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uwaar, kleding en handschoenenuit de buurt van bewegende delen. Loshan gende kleding, sieraden en langhaar hunnen vastkommen te zitten in bewegende delen.
g) Wonneer er voorzieningen zijn voor de aansluiting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten engebruikt. Gebruik van deze voorzieningen vermindert de gezaren die door stof worden veroorzaakt.
h) Denk nicht dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en

dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en onderhoud van elektrisch gereed-schap
a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifieke toepassing. Met het juiste elektrische gereedschap voert u de taak better en veiliger uit wanner dit op de snugheid gebeurt waarvoor het apparaat is ontworpen.
b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar Niet werkt. leder elektrisch gereedschap dat nicht kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanner u zich aan dezepreventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk worden gestart.
d) Berg elektrisch gereedschap dat Niet in ge bruik is op buiten bereik van kinderen en LAST personen die Niet bekend+zijn met het gereedschap of deze instructies het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers.
e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controller of bewegende delen op de juiste wijze zijn vastbezet. Controller ook of er geen onderdelen defect়n of dat er andere omstandigheden zich die van invloed+kennen op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren voor gebruik. Veel ongelukken wordenveroorzaakt door slecht onderhoud van het gereedschap.
f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhonden snij en zaagwerktuigen met scherpe randen zullen minder nsel vastlopen en+zijn eenvoudiger onder controle te huilden.
g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houdaarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch

gereedschap voor handelingen die afwijken van de taken waarvoort het apparaat is ontworpen hunnen leiden tot gevaarlijke situatuies.

h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken makeen veilig werken en controle over het gereedschap in onverwachtete situatuies onmogelijk.

5)Service

a) Laat uw gereedschap onderhonden door een gekwalificeerde onderhoudstechnicus die alleen gebruikmaakt van identieke verrangingsonderdelen. Dit zorgtervoordat de veiligheid van de powertool intact blijft.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN VOOR KLOPBOORMACHINES

Deze machine is geschikt voor lichte werk zaam heden, de machine Niet overbelasten.

a) Draag gehoorbescherming bij gebruik klopboorfunctie. Bootstelling aan lawaai kan tot gehoorbeschadiging leiden.
b) Gebruik de hulpgreep (-grepen), indien met de machine meegeleverd. Verlies van controle over de machine kan lichamelijk letsel veroorzaken.
c) Houd de powertool vast aan de geisoleerde handgrepen, omdat het snijhulpstuk in contact kan komen met Niet zichbare bedrading of met het netsnoer van de machine. Wanner het snijhulpstuk een onder spanning staande kabel raakt,+kunnen de metalen delen van het apparaat onder spanning komen te staan waardoor de gebruiker een elektrische schok kan krijgen.

Neem bij het gebruik van elektrische machines altijd deplaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheidsvoorschriften in het apart bijgevoegde veiligheidskatern door.

Controleer altijd of uw netspanning overe- enkomt met de waarde op het typeplaatje.

Klasse II apparatus - Dubbel geisoleerd - een geaarde stekker is Nietoodzakelijk.

Gebruik een aardlekbbeveiliging (RCD) als nicht te voorkomen is dat een powertool要去 worden gebruikt in een vochtige omgeving. Gebruik van een aardlekbbeveiliging (RCD) verkleint het risico op elektrische schokken.

Uw klopboormachine is ontworpen voor het boren van gaten in hout, metaal en kunststof en voor klopboren in baksteen en beton.

Modelnr. ID502AC
Netspanning 220-240V~
Netfrequentie 50/60Hz
Ingangsvermogen 850W
Onbelast toerental 0-3.000/min
Aantal slagen	0-48.000/min
Grootte boorkop	13mm
Max. diameter boortje Hout Beton Staal	25mm 16mm 13mm
Gewicht	2,1 kg
Geluidsdruk LpA	94 + 3 dB(A)
Geluidsvermogen LWA	105 + 3 dB(A)
Boren in metaal, ah,d	5,4 + 1,5 m/s°
Boren met klopboorfunctie in beton, ah,ID	10,3 + 1,5 m/s°

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijz ing wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN62841; deze mag worden gebruikt om twee machines met elkaar te vergelijk den als voorlopige beoordeling van deblootstelling aan trilling bij gebruik van de machine voor de vermelde toepassenen.

• Het gebruik van de machine voor andere toepassingen, of met andere of slecht onderhoven accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Wanner de machine is uitgeschakeld of wanner们都去，而，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的，可的

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren.

BESCHRIJVING

De nummers in de tekst verwijzen maar de diagrammen op pagina 2.

Afb. A

1. Boorkop
2. Functiekeuzeschakelaar
3. Diepteaanslag
4. Vergrendelingsknop
5. Aan/uit-schakelaar
6. Instelwiel voor toerental
7. Draairichtingschakelaar links/rechts
8. Zijgreep

Afb.B

1. Achterste huls

10.Voorste huls

3. MONTAGE

Monteren en verwijderen van de extra handgreep (Afb. A)

Monteren

• Draai de extra handgreep (8) los.
  Schuif de extra handgreep (8) over de spankop (1).
• Draai de extra handgreep (8) maar de gewenste positie.
• Draai de extra handgreep (8) vast.

Verwijderen

• Draai de extra handgreep (8) los.
• Verwijder de extra handgreep (8) van de spankop (1).

Verwisselen en verwijderen van boren (Afb. A - B)

De machine is geschikt voor gebruik met de volgende boorbits:

Hout (HSS)
Metaal (HSS)
- Beton / metselwerk (hard metaal)

Verwijder, voordat u boren verwisselt, de voedingsstekker uit het stopcontact.

Inspecteer de bits regelmatigijdens het gebruik. Botte bits要去en opnieuw worden geslepen of verrangen.

• Open de boorkop (1) door de voorste huls (10) rechtsom te draaien en ontertussen dechterste ring (9) vast te houden of linksom te draaien en het boortje in de boorkopopening teplaatsen.
• Draai het boortje vast door de voorste huls (10) linksom te draaien en ontertussen dechterste huls (9) vast te honden of rechtsom te draaien.

De diepteaanslag instellen (Afb. A)

• Plaats de diepteaanslag (3) door het gat in de klem van de zijgreep.
  Stel de aanslag in op de gewenste boordiepte.

4. BEDIENING

Klopboren vereist weinig druk van de gebruiker. Overdadige druk kan er toe leiden dat de motor onnodig overbelast worden en boren verbranden.

De aan/uit-schakelaar (Afb. A)

Schakel de machine in door op de aan/uitschakelaar (5) te drukken. Wanner u de aan/uit-schakelaar (5) loslaat, worden de machineuitgeschakeld.
- U kurz de draaisnelheid instellen door de aan/uit-schakelaar (5) harder in te drukken om de draaisnelheid te verhogen of minder in te drukken om de snugelid te verlagen.

Vergrendelingsknop (Afb. A)

• U=kunt de aan/uit-schakelaar (5) vergrendelen door de aan/uit-schakelaar (5) en nervolgens de vergrendelingsknop (4) in te drukken.
• Druk opniew op de aan/uit-schakelaar (5) om de schakelaar te ontgrendelen.

Instellen van de maximum draaisnelheid (Afb. A)

• Draai aan het instelwieljtje voor het toerental (6) om de gewenste maximale draaisnelheid in te stellen.

De draairichting veranderen (Afb. A)

Verander de draairichting Nietijdens gebruik.

• Voor draairichting linksom: schuif de draairichtingsschakelaar links / rechts (7) maar "L".
• Voor draairichting rechtsom: schuif de draai-richtingschakelaar links / rechts (7) maar "R".

Functiekeuzeschakelaar (Afb. A)

Stel de functiekeuzeschakelaar (2) pas in als de machine stilstaat, anders beschadigt u de machine.

Zet de functiekeuzeschakelaar (2) op "oor boren.
Zet de functiekeuzeschakelaar (2) op " oor boren met klopboorfunctie.

Tips voor de gebruiker

Gebruik de machine alleen met een zijgreep die goed bevestigd is - u werkt daardoor nicht alleen meteer gemak maar ook meteer precisie.

Let op: (klop)boren können erg heet worden

Boren met en zonder klopboorfunctie

• Gebruik bij große gaten in bijvoorbeeld zeer hard beton eerst eenkleiner boortje om voor te boren, verwolgens boort u op de gewenste grootte.
• Houd de machine stevig vast met twee handen. Let op: het boortje kan vastlopen, waardoor de boormachine plotseling kan gaan draaien (vooral bij het boren van diepe gaten).
• Oefen nicht te veel druk uit op de machine; maar de machine het werk去做.

5. ONDERHOUD

kel, voordat u met de reiniging en het onderhoud begint,.altijd de machine uit en verwijder de netstekker uit het stopcontact.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeurijdere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zich. Gebruik bij hardnekig vuil een zachte doek bevochtigd met zoepwater. Gebruik geen oplosmidden als benzine, alcohol, ammonia, etc. Dergelijkke stoffen beschadigen de kunststof onderdelen.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dieren ter verwerking te worden aangeboden aan een waarvoor verantwoordelijkke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht要去iet longer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

GARANTIE

VONROC producten zijn ontworpen volgens de hoogste kwaliteitstandaarden en gegardeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens dezeperiode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem danrechtstreeks contact op met VONROC.

De volgende situations vallen nicht onder de garantie:

• Er zijn reparatives of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een Nietgeauthoriseerd servicecentrum.
  Normale slijtage.
• De machine is misbrukt, verkeerd gebrukt of slecht onderhoden.
• Er zich Niet-originèle reserveonderdelen gebrukt

Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciert. Er bestaan geen andere garanties expliciet of impliciert welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VON-ROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zichen gelimiteerd tot de reparatie of verranging van defecte producten of onderdelen.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.
