BEDIENUNGSANLEITUNG ID502AC Vonroc

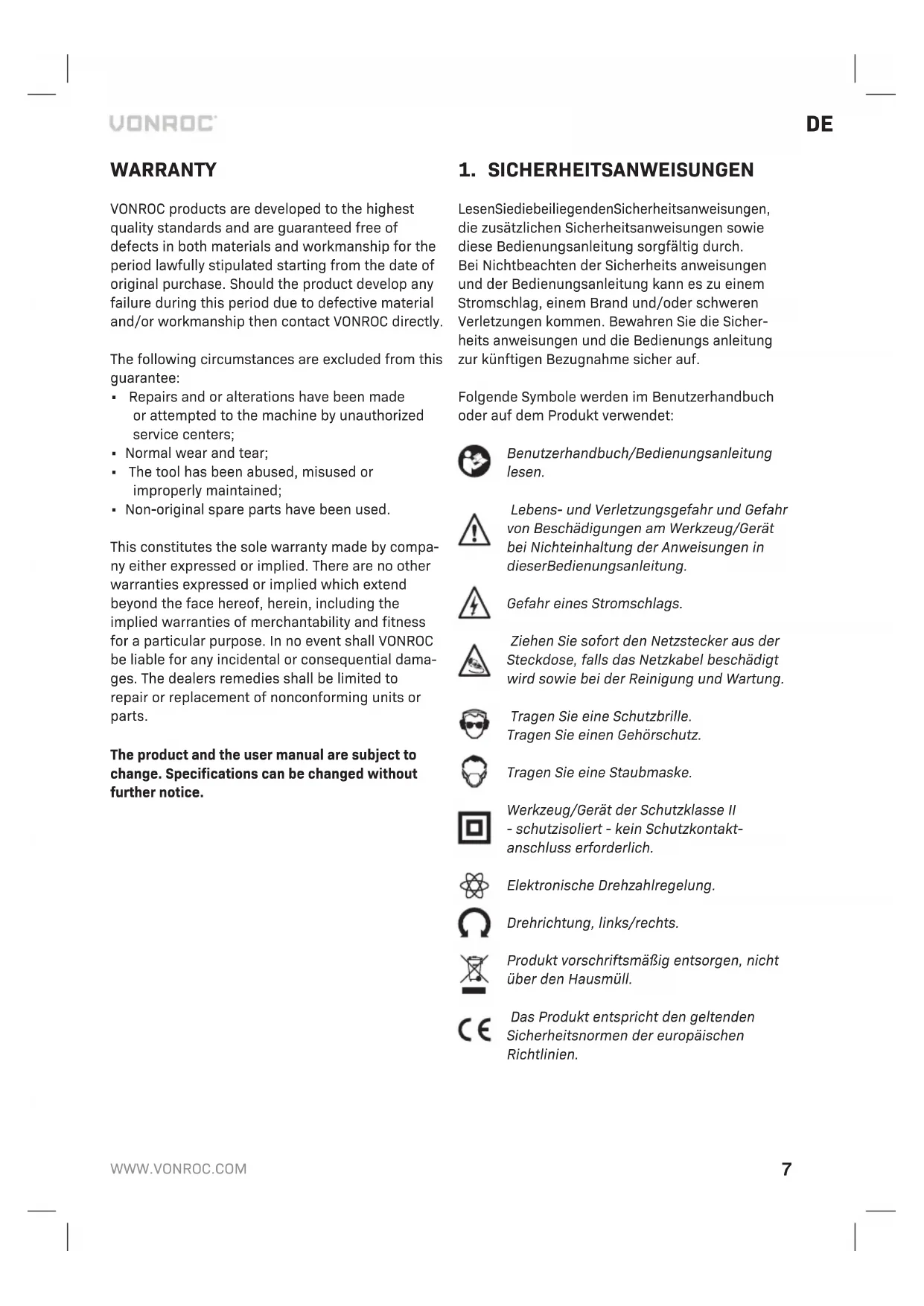

1. SICHERHEITSANWEISUNGEN

LesenSiediebeiliegendenSicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch.

Bei Nichtbeachten der Sicherheits anweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommt. Bewahren Sie die Sicherheits anweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sichere auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Benutzerhandbuch/Bedienungsanleitung lessen.

Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungsanleitung.

Gefahr eines Stromschlags.

Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschädigt wird sowie bei der Reinigung und Wartung.

Tragen Sie eine Schutzbrille.
Tragen Sie einen Gehorschutz.

Tragen Sie eine Staubmaske.

Werkzeug/Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontaktanschluss erforderlich.

Elektronische Drehzahlregelung.

Drehrichtung, links/rechts.

Produkt vorschäftsmäßig entsorgen, nicht über den Hausmüll.

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

ALLGEMEINE SICHERHEITSHINWEISE

ACHTUNG! Lesen Sie alle Sicherheits hinweise und Anweisungen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie diese Anweisungen gut auf.

Der nachfolgend verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1)Arbeitsplatz

a) Halten Sie ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeitsen Sie mit dem Gerät nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzüden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektro werkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2)ElektrischeSicherheit

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Netzstecker darf in keener Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Netzstecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Netzkabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Netzstecker aus der Steckdose zuziehen. Halten Sie das Netzkabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Netzkabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages
f) Wenn sich Arbeiten mit einem Elektrowerkzeug in feuchten Umgebungen nicht vermeiden halten, verwenden Sie eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung (RCD). Durch die Verwendung einer RCD wird die Gefahr eines elektrischen Schlags verringgert.

3) Sicherheit von Personen

a) Seien Sie aufmerksam. Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie des Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass der Schalter in der Position „AUS(0)” ist, bevor Sie den Netzstecker in die Steckdose stecken. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Geräteinschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich

bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringgert Gefährdungen durch Staub.
h) Achten Sie darauf, nicht durch früigen Gebrauch von Werkzeugen nachlüssig zu werden und die Prinzipien zum sicheren Umgang mit den Werkzeugen zu ignorantieren. Eine unachtsame Handlung kann innerhalb von Sekundenbruchteilen schwere Verletzungen verursachen.

4) Sorgfälliger Umgang und Gebrauch von Elektrowerkzeugen

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten{lasset,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörerteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend

diesen Anweisungen und so, wie es für diesen speziellen Geräte typ vorgeschreiben ist. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Greifflächen immer trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Greifflächen verhindern in unerwarteten Situationen den sicheren Umgang mit dem Werkzeug und die richtige Kontrolle darüber.

5)Service

a) Lassen Sie ihre Werkzeuge durch einen qualifizierten Reparaturtechniker ausschließlich mit identischen Ersatzteilen warten. So{lssst sich eine gleich bleibende Sicherheit des Elektrowerkzeugs gewährleisten.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR SCHLAGBOHRMASCHINEN

These Maschine ist für leichte Arbeiten geeignet. Überlasten Sie die Maschine nicht.

a) Beim Schlagbohren Gehorschutz/TRagen. Lärmbelastung kann zu Hörschäden und soccer Horverlust führen.
b) Wenn Seitengriffe zum Lieferumfang des Werkzeugs gehoren, müssen diese verwendet werden. Ein Kontrollverlust über das Werkzeug kann zu Verletzungen führen.
c) Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten durchführren, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleitungen oder dem eigenen Netzkabel kommt kann. Bei Kontakt des Schneidwerkzeugs mit einem stromfuhrenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

Elektrische Sicherheit

Beachten beim Benutzern von Elektromaschinen immer die ortlichen Sicherheitsvorschriften bezüglich Feuerrisiko, Elektroschock und Verletzung. Lesen Sie außer den folgenden Hinweisen ebenfls die Sicherheitsvorschriften im einschlögigen Sonderteil.

Überprüfen Sie immer, ob ihre Netzspannung der des Typenschlds entspricht.

Gerat der Schutzklasse II - schutzisoliert -kein Schutzkontakt erforderlich.

Wenn sich Arbeiten mit einem Elektrowerkzeug in feuchten Umgebungen nicht vermeiden halten, verwenden Sie eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung (RCD). Durch die Verwendung einer RCD wird die Gefahr eines elektrischen Schlags verringgert.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Modellnummer ID502AC
Netzspannung 220-240V~
Netzfrequenz 50/60Hz
Leistungsaufnahme 850W
Drehzahl, ohne Last 0-3.000/min
Schlagzahl 0-48.000/min
Futter-Größe 13mm
Max. Bohrdurchmesser Holz	25mm
Beton	16mm
Stahl	13mm
Gewicht 2,1 kg
Schalldruckpegel LPA	94 + 3 dB(A)
Schalleistungspegel LWA	105 + 3 dB(A)
Bohren in Metall, ah,d	5,4 + 1,5 m/s2
Schlagbohren in Beton, ah,d	10,3 + 1,5 m/s2

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrationsintensitätwurdemiteinemstandardisierten Test gemäß EN62841 gemessen. Anhand dieser Großkeiten Werkzeuge miteinander verglichen werden. Außen dem eignet sich diese Großfe für eine erste Beurteilung der Vibrations belastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder unzureichend gewarteten Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.
• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringn.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm, und organisieren Sie ihren Arbeitsablauf.

BESCHREIBUNG

Die Buchstaben und Ziffern im folgenden Text verweisen auf die Abbildungen auf Seite 2.

Abb. A

1. Bohrfutter
2. Funktionsauswahlschalter
3. Tiefenanschlag
4. Feststelltaste
5. Ein/Ausschalter
6. Drehzahlinstellrad
7. Links-/Rechtsdrehschalter
8. Seitengriff

Abb. B

1. Hintere Hulse
   10.Vordere Hulse

3. ZUSAMMENBAU

Anbringen und Entfernen des Zusammenhanggriffs (Abb. A)

Anbringen

• Lösen Sie den Zusammenhanggriff (8).
• Schieben Sie den Zusammenhanggriff (8) über das Spannfutter (1).
• Drehen Sie den Zusammenhanggriff (8) in die erforderliche Position.
• Ziehen Sie den Zusammenhandgriff (8) an.

Entfernen

• Lösen Sie den Zusammenhanggriff (8).
• Entfernen Sie den Zusammenhanggriff (8) vom Spannffutter (1).

Einsetzen und Entfernen von Bohreinsatzen (Abb. A - B)

Die Maschine ist für den Gebrauch folgender Bohrer-Bits geeignet:

Holz (HSS)
- Metall (HSS)
- Beton/Mauerwerk (Hartmetall)

Bevor Sie Bohreinsätze austauschen,
entfern Sie als erstes das Netzkabel von der Steckdose.

Überprüfen Sie die Bohreinsätze regelmäßig während des Gebrauchs. Stumpfe Bohreinsätze müssen geschärft oder ausgetauscht werden.

• Öffnen Sie das Bohrfutter (1) durch Drehen der vorderen Hülse (10) im Uhrzeigersinn, während Sie gleichzeitig die wichtere Hülse (9) in der Stellung halten oder gegen den Uhrzeigersinn drehen. Führten Sie den Bohreinsatz in die Bohrfutteröffnung ein.
• Befestigen Sie den Bohreinsatz durch Drehen der vorderen Hülse (10) gegen den Uhrzeigersinn, während Sie gleichzeitig die wichtere Hülse (9) in der Stellung halten oder im Uhrzeigersinn dreiben.

Einstellen des Tiefenanschlags (Abb. A)

• Führer Sie den Tiefenanschlag (3) in die Öffnung im Seitengriffring ein.
• Schieber den Tiefenanschlag bis zur gewünschten Tiefe.

4. BETRIEB

Schlagbohren erfordert eine außerst geringe Druckausübung durch den Bediener. Wird ein übermöig hoher Druck auf das Gerät ausgeübt, kann dies zu Überhitzung des Motors und zum Verbrennen des angetriebenen Werkzeugs führen.

Ein/Ausschalter (Abb. A)

• Schalten Sie die Maschine durch Drucken des Ein-/Ausschalters (5) ein. Wenn Sie den Ein-/Ausschalter (5) loslassen, schaltet sich das Gerät aus.
  Die Drehzahl kann kontinuierlich durch den Druck, der auf den Ein-/Ausschalter (5) ausge

utb wird, eingestellt werden: Stärkerer Druck führt zu einer höheren Drehzahl und geringerer Druck zu einer niedrigeren Drehzahl.

Feststelltaste (Abb. A)

• Sie können den Ein-/Ausschalter (5) durch Drücken des Ein-/Ausschalters (5) und anschließend der Feststelltaste (4) spieren.
• Drücken Sie zum Lösend der Verriegelung ein weiteres Mal kurz auf den Ein-/Ausschalter (5).

Einstellen der maximalen Drehzahl (Abb. A)

Passen Sie die Drehzahl an, indem Sie das Drehzahlleinstellrad (6) auf die gewünschte Drehzahl einstellen.

Wechseln der Drehrichtigung (Abb. A)

Ändern Sie während des Betriebs nicht die Drehrichtigung.

• Drehrichtigung gegen den Uhrzeigersinn: Verschieben Sie den Links-/Rechtsdrehschafter (7) nach "L".
• Drehrichtigung im Uhrzeitigersinn: Verschieben Sieden Links-/Rechtsdrehschalter (7) nach "R".

Funktionsauswahlschalter (Abb. A)

Um Geräteschäden zu vermeiden, darf der Funktionsauswahlschalter (2) nur betätig werden, wenn das Gerät nicht betrieben wird.

• Stellen Sie den Funktionsauswahlschalter (2) zum Bohren auf “.”
• Stellen Sie den Funktionsauswahlschalter (2) zum Schlagbohren auf "F".

Tipps fur die Benutzung

Verwenden Sie das Gerät immer mit fest verankertem Teilengriff. Die Bedienung ist komfortabler und die Ausführung praziser.

Achtung: Die Bohr- und Schlagbohreinsätze können sehr heißt werden

Bohren und Hammerbohren

• Führer Sie zum Bohren von großen Lächern, zum Beispiel in sehr hartem Beton, zuerst eine Testbohrung aus, indem Sie einen kleineren Bohreinsatz verwenden. Bohren Sie anschließend mit der Nenngroße.
• Halten Sie das Gerät fest in beiden Händen.

Beachten Sie, dass es zu einer Blockade des Bohrskommen kann, wodurch sich das Gerät eventuell platzlich dreht (besonderss beim Bohren von tiefen LÖchern).

• Üben Sie keinen starken Druck auf das Gerät aus. Lassen Sie das Gerät die Arbeit verrichten.

5. WARTUNG

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausfahren,müssen.

Reinigen Sie das Werkzeuggehause regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie safer, dass die Luftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaltenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeuchtet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffeile beschädigen.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den darauf vorgesehen. Recyclung-Stellen abgegeben werden.

Nur fur EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmull. Entsprechend der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

GARANTIE

VONROC-Produkte werden nach den hochsten Qua li tats stan dards entwickelt und sind für den gesetzlich festgelegten Zeitraum, ausgehend von dem ur sprung lichen Kauf datum, garantiert frei von Fehlern in Material und Aus führung. Sollte das Produkt in dieser Zeitraum aufgrund von Material-und/oderVerarbeitungsmängelnFehleraufweisen, wenden Sie sichitte direkt an VONROC Kundendienst.

Folgende Umstände sind von der Garantie ausgeschlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servicestellen vorgenommen oder versucht wurden.
• Normale Abnutzung und Verschleib.
  Das Werkzeug wurde übermäßig beansprucht, missbrächlich verwendet oder falsch gewartet.
  Es wurden keine Original-Ersatzteile verwendet.

Dies stellt die einzige Gewährleistung des Unternehmens dar, sowohl ausdrücklich als auch implizit. Es gibt keine anderen ausdrücklichen oder stillschweigenden Garantien, die über das hier Genannte hinausgeh, einschließlich der stillschweigenden Garantien der Marktgangigkeit oder Eignung für einen bestimmen Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechtsmittel des Handlers beschranken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile.

Am Produkt und am Benutzerhandbuch konnen Änderungen vorgenommen werden. Die technischen Daten konnen sich ohne Vorankündigung ändern.
