DH501AC - Bohrmaschine Vonroc - Kostenlose Bedienungsanleitung

Produkttyp	Bohrhammer
Marke	Vonroc
Modell	DH501AC
Versorgungsspannung	220-240 V ~
Frequenz	50 Hz
Leistungsaufnahme	1 200 W
Schlagzahl	3.100 Schläge/min
Anzahl der Meißelpositionen	12
Gewicht	6,22 kg
Bohrfuttertyp	SDS Max
Schutzklasse	Klasse II (Doppelisolierung)
Schalldruckpegel	94 dB(A) (K=3 dB(A))
Schallleistungspegel	105 dB(A) (K=3 dB(A))
Vibration (Bohren in Beton)	12,55 m/s² (K=1,5 m/s²)
Vibration (Meißeln)	15,876 m/s² (K=1,5 m/s²)
Zusatzhandgriff	Verstellbar (inklusive)
Schalter mit Verriegelung	Ja
Stromversorgung	Netz (Kabel)
Verwendungszweck	Abbruch, Meißeln, Nutenfräsen in Beton
Wartung	Mit einem weichen Tuch reinigen; keine Lösungsmittel verwenden
Empfohlene Schutzausrüstung	Gehörschutz, Schutzbrille, Staubmaske, Handschuhe
Garantie	Gesetzliche Garantie (je nach Land)

Häufig gestellte Fragen - DH501AC Vonroc

Wie installiere ich einen Meißel am Bohrhammer DH501AC?

Um einen Meißel zu installieren, tragen Sie einige Tropfen Öl auf den Schaft des Zubehörs auf. Schieben Sie die Verriegelungshülse nach hinten, stecken Sie das Zubehör in das SDS-Max-Futter und lassen Sie die Hülse los. Drücken Sie den Verriegelungsring nach vorne und drehen Sie ihn in die gewünschte Position, dann ziehen Sie ihn zurück, um zu verriegeln.

Wie stelle ich den Zusatzhandgriff ein?

Lösen Sie den Zusatzhandgriff, indem Sie ihn gegen den Uhrzeigersinn drehen. Drehen Sie ihn in die gewünschte Position, dann ziehen Sie ihn im Uhrzeigersinn fest. Entfernen Sie niemals den Zusatzhandgriff.

Wie verriegele ich den Ein-/Ausschalter?

Drücken Sie den Ein-/Ausschalter, dann drücken Sie den Verriegelungsknopf, um ihn in der Einschaltposition zu halten. Zum Entriegeln drücken Sie den Schalter kurz erneut.

Welche Schutzausrüstung muss getragen werden?

Tragen Sie immer Gehörschutz, Schutzbrille, Staubmaske und Schutzhandschuhe. Die Verwendung dieser Ausrüstung verringert das Verletzungsrisiko.

Wie warte ich den Bohrhammer?

Schalten Sie vor der Reinigung die Maschine aus und ziehen Sie den Stecker. Reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Gebrauch. Stellen Sie sicher, dass die Lüftungsöffnungen staubfrei bleiben. Verwenden Sie keine Lösungsmittel wie Benzin oder Alkohol.

Was tun, wenn das Netzkabel beschädigt ist?

Wenn das Kabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Stromschlaggefahr zu vermeiden.

Welche Leistung hat der Bohrer DH501AC?

Die Leistungsaufnahme beträgt 1.200 W, bei einer Netzspannung von 220-240 V und einer Frequenz von 50 Hz.

Kann der Bohrhammer im Freien verwendet werden?

Ja, aber verwenden Sie ein für den Außenbereich zugelassenes Verlängerungskabel. Wenn Feuchtigkeit unvermeidbar ist, verwenden Sie eine mit einem Fehlerstromschutzschalter (FI-Schalter) geschützte Stromversorgung, um das Risiko eines Stromschlags zu verringern.

Wie ändere ich die Meißelposition?

Drücken Sie den Verriegelungsring nach vorne, drehen Sie ihn in die gewünschte Position unter den 12 verfügbaren Positionen, lassen Sie ihn dann los, damit er zurückkommt und verriegelt.

Welche Materialien können mit diesem Bohrhammer gebohrt werden?

Er ist zum Bohren, Abbrechen, Meißeln und Nutenfräsen in Beton ausgelegt. Er ist nicht für den Einsatz auf Baustellen bestimmt.

BEDIENUNGSANLEITUNG DH501AC Vonroc

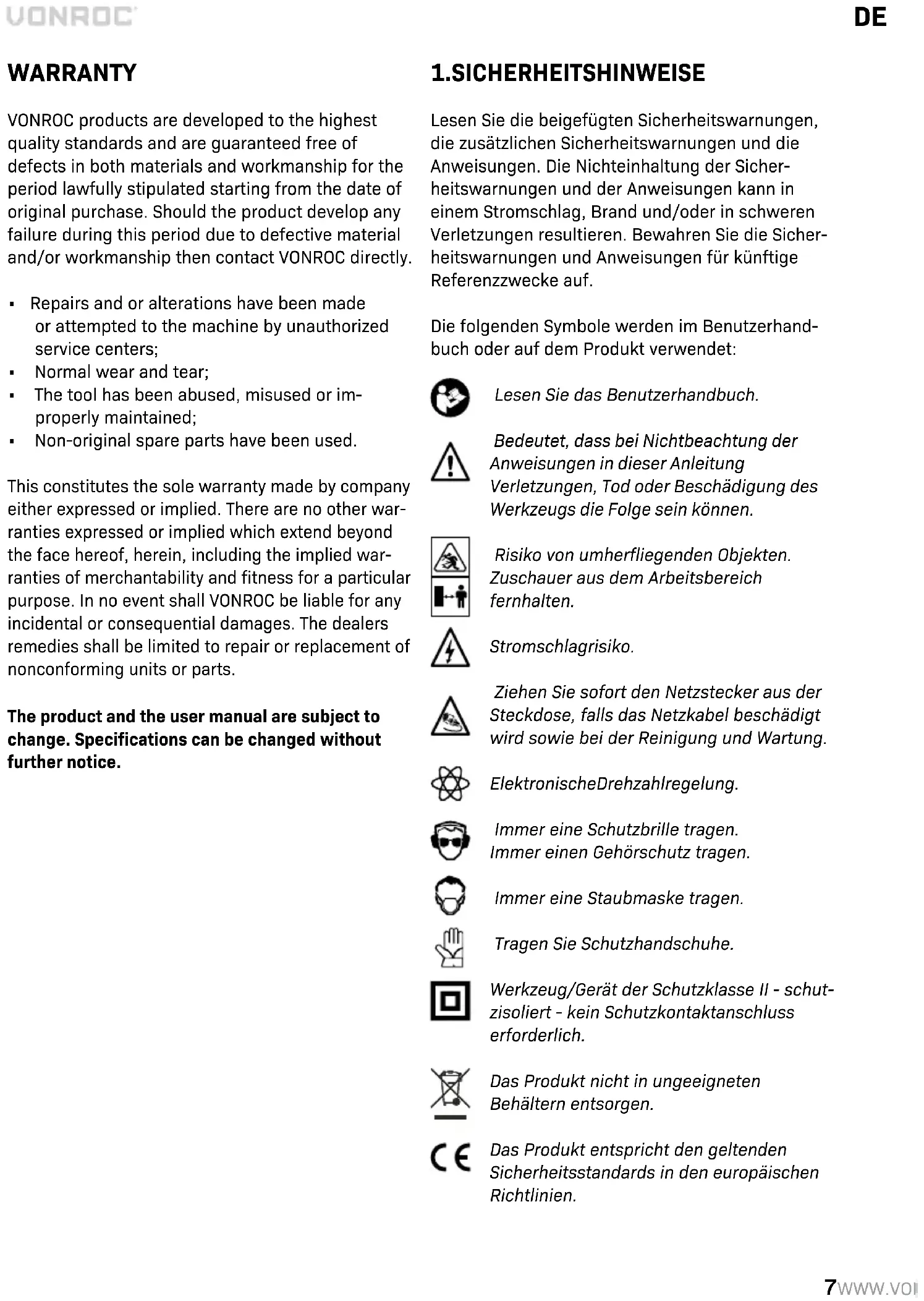

1.SICHERHEITSHINWEISE

Lesen Sie die beigefügten Sicherheitswarnungen, die zusätzlichen Sicherheitswarnungen und die Anweisungen. Die Nichteinhaltung der Sicherheitswarnungen und der Anweisungen kann in einem Stromschlag, Brand und/oder in schweren Verletzungen resultieren. Bewahren Sie die Sicherheitswarnungen und Anweisungen für künftige Referenzzwecke auf.

Die folgenden Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Lesen Sie das Benutzerhandbuch.

Bedeutet, dass bei Nichtbeachtung der Anweisungen in dieser Anleitung Verletzungen, Tod oder Beschädigung des Werkzeugs die Folge sein können.

Risiko von umherfliegenden Objekten. Zuschauer aus dem Arbeitsbereich fernhalten.

Stromschlagrisiko.

Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschädigt wird sowie bei der Reinigung und Wartung.

Elektronische Drehzahlregelung.

Immer eine Schutzbrille tragen. Immer einen Gehörschutz tragen.

Immer eine Staubmaske tragen.

Tragen Sie Schutzhandschuhe.

Werkzeug/Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontaktanschluss erforderlich.

Das Produkt nicht in ungeeigneten Behältern entsorgen.

Das Produkt entspricht den geltenden Sicherheitsstandards in den europäischen Richtlinien.

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNUNG! Beachten Sie alle Sicherheits- warnungen und Anweisungen. Die Nichtbeachtung der Warnungen und Anweisungen kann in einem Stromschlag, Brand und/oder in schweren Verletzungen resultieren.

Bewahren Sie die Warnungen und Anweisungen für künftige Referenzzwecke auf.

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf ein netzbetriebenes (kabelgebundenes) oder auf ein akkubetriebenes (kabelloses) Elektrowerkzeug.

1) Sicherheit am Arbeitsplatz

a) Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unübersichtliche oder dunkle Bereiche führen eher zu Unfällen.
b) Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, z. B. bei Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und Umstehende fern, während Sie Elektrogeräte benutzen. Ablenkungen können zum Verlust der Kontrolle führen.

2) Elektrische Sicherheit

a) Die Stecker von Elektrowerkzeugen müssen zur Steckdose passen. Den Stecker niemals modifizieren. Verwenden Sie bei geerdeten Elektrowerkzeugen keine Adapterstecker. Nicht modifizierte Stecker und passende Steckdosen reduzieren das Stromschlagrisiko.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Stromschlagrisiko, wenn Ihr Körper geerdet ist.
c) Setzen Sie Elektrowerkzeuge keinem Regen oder feuchten Bedingungen aus. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht sich die Gefahr eines Stromschlags.
d) Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Herausziehen des Steckers des Elektrowerkzeugs. Halten Sie das Kabel vor Wärme, Öl, spitzen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung eines für den Außeneinsatz geeigneten Kabels verringert das Risiko eines Stromschlags.
f) Wenn der Betrieb eines Elektrowerkzeugs in einer feuchten Umgebung unvermeidlich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter geschützte Stromversorgung. Die Verwendung eines Fehlerstromschutzschalters senkt das Stromschlagrisiko.

3) Sicherheit von Personen

a) Bleiben Sie beim Umgang mit einem Elektrowerkzeug aufmerksam, achten Sie auf das, was Sie tun, und benutzen Sie Ihren gesunden Menschenverstand. Benutzen Sie Elektrogeräte nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit während des Betriebs eines Elektrowerkzeugs kann zu schwerwiegenden Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung. Immer eine Schutzbrille tragen. Schutzausrüstungen wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, die unter entsprechenden Bedingungen verwendet werden, verringern die Zahl der Verletzungen.
c) Unbeabsichtigtes Starten verhindern. Vergewissern Sie sich, dass der Schalter ausgeschaltet ist, bevor Sie das Gerät an die Stromquelle und/oder den Akku anschließen, es in die Hand nehmen oder tragen. Das Tragen von Elektrowerkzeugen mit dem Finger auf dem Schalter oder das Einschalten von Elektrowerkzeugen, bei denen der Schalter eingeschaltet ist, lädt zu Unfällen ein.
d) Entfernen Sie vor dem Einschalten des Elektrowerkzeugs alle Einstellschlüssel oder Schraubenschlüssel. Ein Einstellschlüssel oder Schraubenschlüssel, der an einem rotierenden Teil des Elektrowerkzeugs verbleibt, kann zu Verletzungen führen.
e) Keine anormale Arbeitshaltung einnehmen. Achten Sie jederzeit auf festen Stand und Ihr Gleichgewicht. Das ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.
f) Angemessene Kleidung tragen. Tragen Sie keine locker sitzende Kleidung oder Schmuck.

Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Locker sitzende Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.

g) Wenn Anschlüsse für Vorrichtungen zum Absaugen und Sammeln von Staub vorhanden sind, stellen Sie sicher, dass diese angebracht und ordnungsgemäß verwendet werden. Die Verwendung einer Staubabsaugvorrichtung kann staubbedingte Gefahren verringern.
h) Achten Sie darauf, nicht durch häufigen Gebrauch von Werkzeugen nachlässig zu werden und die Prinzipien zum sicheren Umgang mit den Werkzeugen zu ignorieren. Eine unachtsame Handlung kann innerhalb von Sekundenbruchteilen schwere Verletzungen verursachen.

4) Verwendung und Pflege von Elektrowerkzeugen

a) Wenden Sie keine übermäßige Kraft auf das Elektrowerkzeug an. Verwenden Sie das richtige Elektrowerkzeug für Ihre Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer mit der Geschwindigkeit, für die es konzipiert wurde.

b) Verwenden Sie das Elektrowerkzeug nicht, wenn es nicht am Schalter ein- und ausgeschaltet werden kann. Jedes Elektrowerkzeug, das nicht mit dem Schalter gesteuert werden kann, stellt eine Gefahr dar und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose bzw. trennen Sie den Akku vom Elektrowerkzeug, bevor Sie irgendwelche Einstellungen vornehmen, Zubehörteile austauschen oder Elektrowerkzeuge aufbewahren. Diese vorbeugenden Sicherheitsmaßnahmen verringern das Risiko einer unbeabsichtigten Inbetriebnahme des Elektrowerkzeugs.

d) Bewahren Sie ungenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und erlauben Sie Personen, die mit dem Elektrowerkzeug oder dieser Anleitung nicht vertraut sind, nicht, das Elektrowerkzeug zu bedienen. Elektrowerkzeuge stellen in den Händen von ungeschulten Benutzern eine Gefahr dar.

e) Pflegen Sie Elektrowerkzeuge. Prüfen Sie auf Fehlausrichtung oder Blockierung beweglicher Teile, Brüche von Teilen sowie auf alle anderen Bedingungen, die den Betrieb des Elektrowerkzeugs beeinträchtigen können. Bei einer Beschädigung lassen Sie das Elektrowerkzeug vor dem weiteren Gebrauch reparieren. Viele

Unfälle werden durch schlecht gepflegte Elektrowerkzeuge verursacht.

f) Halten Sie die Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich seltener und sind leichter zu kontrollieren.

g) Verwenden Sie das Elektrowerkzeug, das Zubehör und die Bits usw. gemäß dieser Anleitung und unter Berücksichtigung der Bedingungen und der vorgesehenen Arbeiten. Die Verwendung des Elektrowerkzeugs für andere als die vorgesehenen Tätigkeiten kann zu einer gefährlichen Situation führen. h) Halten Sie Griffe und Greifflächen immer trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Greifflächen verhindern in unerwarteten Situationen den sicheren Umgang mit dem Werkzeug und die richtige Kontrolle darüber.

5) Wartung

a) Lassen Sie Ihr Elektrowerkzeug von einer qualifizierten Fachwerkstatt warten, die nur identische Ersatzteile verwendet. So wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs gewahrt bleibt.
b) Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Stelle ausgetauscht werden, um eine Gefährdung zu vermeiden.

ZUSÄTZLICHE SICHERHEITSWARNHINWEISE FÜR ABBRUCHHAMMER

a) Gehörschützer. Lärm kann zu Hörverlust führen.
b) Verwenden Sie den oder die Zusatzgriffe, sofern diese mit dem Werkzeug geliefert werden. Ein Kontrollverlust kann Personenschäden verursachen.
c) Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Arbeiten durchgeführt werden, bei denen das Werkzeug versteckte Leitungen oder sein eigenes Kabel berühren könnte. Der Kontakt des Schneidewerkzeugs mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Elektrische Sicherheit

Bei der Verwendung von elektrischen Geräten müssen stets die sicherheitsrelevanten Bestimmungen Ihres Landes eingehalten werden, um die Gefahr

von Feuer, Stromschlag und Verletzungen zu vermeiden. Lesen Sie die folgenden Sicherheitshinweise und auch die beiliegenden Sicherheitshinweise.

Immer prüfen, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

Werkzeug/Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontaktanschluss erforderlich.

• Das Gerät nicht verwenden, wenn das Netzkabel oder der Netzstecker beschädigt ist.
• Nur Verlängerungskabel verwenden, die für die Leistungswerte des Geräts geeignet sind und eine Mindestdicke von 1,5 mm² aufweisen. Bei Verwendung eines Verlängerungskabels auf einer Kabeltrommel muss das Kabel immer komplett abgewickelt werden.

2.GERÄTEDATEN

Verwendungszweck

Der Abbruchhammer ist für das Abreißen und Abmeißeln von Beton, zum Einstechhobeln und Durchtrennen von Stangen konzipiert.

Nicht für den Baustelleneinsatz geeignet

TECHNISCHE DATEN

Modellnr. DH501AC
Netzspannung 220-240 V~
Netzfrequenz 50 Hz
Eingangsleistung 1,200 W
Schlaggeschwindigkeit 3.100 U/min
Anzahl der Meißelpositionen 12
Gewicht 6,22 kg
Schalldruck (LPA) 94 dB(A) K=3 dB(A)
Schallleistung (LWA)	105 dB(A) K=3 dB(A)
Garantiert (LWA) 105 dB(A)
Vibration
Hammerbohrung Beton ah,HD	12.550 m/s2 K=1,5 m/s2
Meißeln ah,Cheq 15.876 m/s2	K=1,5 m/s2

Immer einen Gehörschutz tragen.

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrationsintensität wurde mit einem standardisierten Test gemäß EN 60745 gemessen. Anhand dieser Größe können Werkzeuge miteinander verglichen werden. Außerdem eignet sich diese Größe für eine erste Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder unzureichend gewartetem Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.
• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringern.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm, und organisieren Sie Ihren Arbeitsablauf.

BESCHREIBUNG

Die Zahlen im Text beziehen sich auf die Abbildungen auf Seite 2.

1. Ein-/Ausschalter
2. Leistungsanzeige
3. Lock-Taste
4. Spannfutter
5. Verriegelungshülse
6. Hauptgriff
7. Zusatzgriff
8. Meißelposition Arretierungsring
9. Schmierstelle

3.MONTAGE

Schalten Sie die Maschine vor der Montage immer aus und ziehen Sie den Netzstecker aus der Steckdose.

Anbringen und Entfernen des Zubehör (Abb. B)

Vorsicht: Meißel können sehr heiß werden.

Verwenden Sie keine stumpfen Meißel. Stumpfe Meißel müssen sofort geschärft oder ersetzt werden.

Diese Maschine ist mit einem SDS Max Spannfutter ausgestattet.

Anbringen

1. Geben Sie ein paar Tropfen Öl in den Schaft des Zubehörteils.
2. Schieben Sie den Sperrschalter (5) nach hinten.
3. Setzen Sie das Zubehör in das Spannfutter (4) ein.
4. Lösen Sie die Verriegelungshülse (5).
5. Drücken Sie den Sperrring (8) nach vorn und drehen Sie ihn in die gewünschte Position. Vergewissern Sie sich, dass der Ring wieder in Position ist, bevor Sie die Maschine verwenden.

Entfernen

1. Schieben Sie den Sperrschalter (5) nach hinten.
2. Entfernen Sie das Zubehör aus dem Spannfutter (4).
3. Lösen Sie die Verriegelungshülse (5).

Einstellen des Zusatzgriffs (Abb. A)

1. Lösen Sie den Zusatzgriff (7) durch Drehen gegen den Uhrzeigersinn.
2. Drehen Sie den Zusatzgriff (7) auf die erforderliche Position.
3. Ziehen Sie den Zusatzgriff (7) durch Drehen im Uhrzeigersinn fest.

Entfernen Sie den Zusatzgriff nicht von der Maschine!

4.BETRIEB

Abbruchhämmer erfordern nur einen sehr geringen Betriebsdruck. Übermäßiger Druck auf dem Werkzeug kann zu unnötigem Überhitzen des Motors und zum Brennen des angetriebenen Werkzeugs führen. Es kann auch passieren, dass sich der Meißel verformt und nicht wieder aus der Maschine entfernt werden kann.

Ein- und Ausschalten (Abb. A)

- Zum Einschalten der Maschine drücken Sie den Ein-/Ausschalter (1).

- Zum Ausschalten der Maschine lassen Sie den Ein-/Ausschalter (1) los.

Lock-On-Taste (Abb. A)

• Den Ein-/Ausschalter (1) durch Drücken des Ein-/Ausschalters (1) verriegeln und dann die Lock-on-Taste (3) drücken.
• Das Schaltschloss durch kurzes Drücken des Ein-/Ausschalters (1) entriegeln.

Hinweise zur optimalen Nutzung

• Werkstück einspannen. Verwenden Sie eine Spannvorrichtung für kleine Werkstücke.
• Halten Sie die Maschine am Griff fest.
• Schalten Sie die Maschine ein.
• Üben Sie jedoch keinen übermäßigen Druck auf die Maschine aus. Lassen Sie die Maschine die Arbeit machen.
• Schalten Sie die Maschine aus und warten Sie, bis sie ganz zum Stillstand gekommen ist, bevor Sie sie ablegen.

5.WARTUNG

Vor dem Beginn von Reinigungs- und Wartungsarbeiten immer erst die Maschine ausschalten und den Stecker aus der Steckdose ziehen.

Die Gerätegehäuse regelmäßig mit einem weichen Tuch reinigen, vorzugsweise nach jedem Gebrauch. Sicherstellen, dass die Ventilatoröffnungen frei von Staub und Schmutz sind. Sehr hartnäckigen Schmutz mit einem mit Seifenlauge befeuchteten Tuch entfernen. Keine Lösungsmittel, wie Benzin, Alkohol, Ammoniak usw., da solche Chemikalien die synthetischen Komponenten beschädigen können.

UMWELT

Fehlerhafte und/oder ausgesonderte elektrische oder elektronische Geräte müssen zu den entsprechenden Recyclingorten gebracht werden.

Nur für EU-Länder

Entsorgen Sie Elektrowerkzeuge nicht im Hausmüll. Nach der europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen Elektro-

werkzeuge, die nicht mehr verwendet werden sollen, getrennt gesammelt und auf umweltgerechte Weise entsorgt werden.

GARANTIE

VONROC-Produkte werden nach den höchsten Qualitätsstandards entwickelt und sind für den gesetzlich festgelegten Zeitraum ab dem Datum des ursprünglichen Kaufs garantiert frei von Material- und Verarbeitungsfehlern. Sollte das Produkt während dieses Zeitraums aufgrund von Material- und/oder Verarbeitungsfehlern ausfallen, wenden Sie sich bitte direkt an VONROC.

• An dem Gerät wurden von nicht autorisierten Servicestellen Reparaturen und/oder Änderungen vorgenommen oder versucht;
• Normaler Verschleiß;
• Das Gerät wurde missbräuchlich oder falsch verwendet oder unsachgemäß gewartet;
• Es wurden keine Originalersatzteile verwendet.

Dies ist die einzige ausdrückliche oder stillschweigende Garantie, die das Unternehmen übernimmt. Es gibt keine weiteren ausdrücklichen oder stillschweigenden Garantien, die über die hierin enthaltenen Angaben hinausgehen, einschließlich der stillschweigenden Garantien der Gebrauchstauglichkeit und Eignung für einen bestimmten Zweck. VONROC haftet in keinem Fall für zufällige Schäden oder Folgeschäden. Die Rechtsmittel des Händlers beschränken sich auf die Reparatur oder den Austausch der nicht konformen Geräte oder Teile.

Das Produkt und die Bedienungsanleitung können Änderungen unterliegen. Technische Daten können ohne vorherige Ankündigung geändert werden.
