Rodzaj produktu	Młot udarowy
Marka	Vonroc
Model	DH501AC
Napięcie zasilania	220-240 V ~
Częstotliwość	50 Hz
Pobór mocy	1 200 W
Częstotliwość uderzeń	3 100 uderzeń/min
Liczba pozycji dłuta	12
Waga	6,22 kg
Rodzaj uchwytu	SDS Max
Klasa ochronności	Klasa II (podwójna izolacja)
Poziom ciśnienia akustycznego	94 dB(A) (K=3 dB(A))
Poziom mocy akustycznej	105 dB(A) (K=3 dB(A))
Drgania (wiercenie w betonie)	12,55 m/s² (K=1,5 m/s²)
Drgania (dłutowanie)	15,876 m/s² (K=1,5 m/s²)
Uchwyt dodatkowy	Regulowany (w zestawie)
Przełącznik z blokadą	Tak
Zasilanie	Sieciowe (przewód)
Przeznaczenie	Rozbiórka, dłutowanie, żłobienie betonu
Konserwacja	Czyścić miękką ściereczką; nie używać rozpuszczalników
Zalecane środki ochrony	Ochrona słuchu, okulary, maska przeciwpyłowa, rękawice
Gwarancja	Gwarancja ustawowa (zgodnie z krajem)

Często zadawane pytania - DH501AC Vonroc

Jak zainstalować dłuto w młocie udarowym DH501AC?

Aby zainstalować dłuto, nałóż kilka kropli oleju na trzpień akcesorium. Przesuń tuleję blokującą do tyłu, włóż akcesorium do uchwytu SDS Max, a następnie zwolnij tuleję. Popchnij pierścień blokujący do przodu i obróć go do żądanej pozycji, a następnie odciągnij go do tyłu, aby zablokować.

Jak wyregulować uchwyt dodatkowy?

Poluzuj uchwyt dodatkowy, obracając go w kierunku przeciwnym do ruchu wskazówek zegara. Obróć go do żądanej pozycji, a następnie dokręć, obracając w kierunku zgodnym z ruchem wskazówek zegara. Nigdy nie zdejmuj uchwytu dodatkowego.

Jak zablokować przełącznik Wł./Wył.?

Naciśnij przełącznik Wł./Wył., a następnie naciśnij przycisk blokady, aby utrzymać go w pozycji włączenia. Aby odblokować, naciśnij krótko ponownie przełącznik.

Jakie środki ochrony należy nosić?

Zawsze noś ochronę słuchu, okulary ochronne, maskę przeciwpyłową i rękawice ochronne. Stosowanie tych środków zmniejsza ryzyko obrażeń.

Jak konserwować młot udarowy?

Przed czyszczeniem wyłącz i odłącz maszynę od zasilania. Regularnie czyść obudowę miękką ściereczką, najlepiej po każdym użyciu. Upewnij się, że otwory wentylacyjne są wolne od kurzu. Nie używaj rozpuszczalników, takich jak benzyna czy alkohol.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Jeśli przewód jest uszkodzony, musi zostać wymieniony przez producenta, jego serwis lub osobę o podobnych kwalifikacjach, aby uniknąć ryzyka porażenia prądem.

Jaka jest moc wiertarki DH501AC?

Pobór mocy wynosi 1 200 W, przy napięciu sieciowym 220-240 V i częstotliwości 50 Hz.

Czy można używać młota udarowego na zewnątrz?

Tak, ale używaj przedłużacza przeznaczonego do użytku na zewnątrz. Jeśli wilgoć jest nieunikniona, używaj zasilania zabezpieczonego wyłącznikiem różnicowoprądowym (RCD), aby zmniejszyć ryzyko porażenia prądem.

Jak zmienić pozycję dłuta?

Popchnij pierścień blokujący do przodu, obróć go do żądanej pozycji spośród 12 dostępnych, a następnie zwolnij, aby powrócił do tyłu i zablokował.

Jakie materiały można wiercić tym młotem udarowym?

Jest przeznaczony do wiercenia, rozbiórki, dłutowania i żłobienia betonu. Nie jest przeznaczony do użytku na placu budowy.

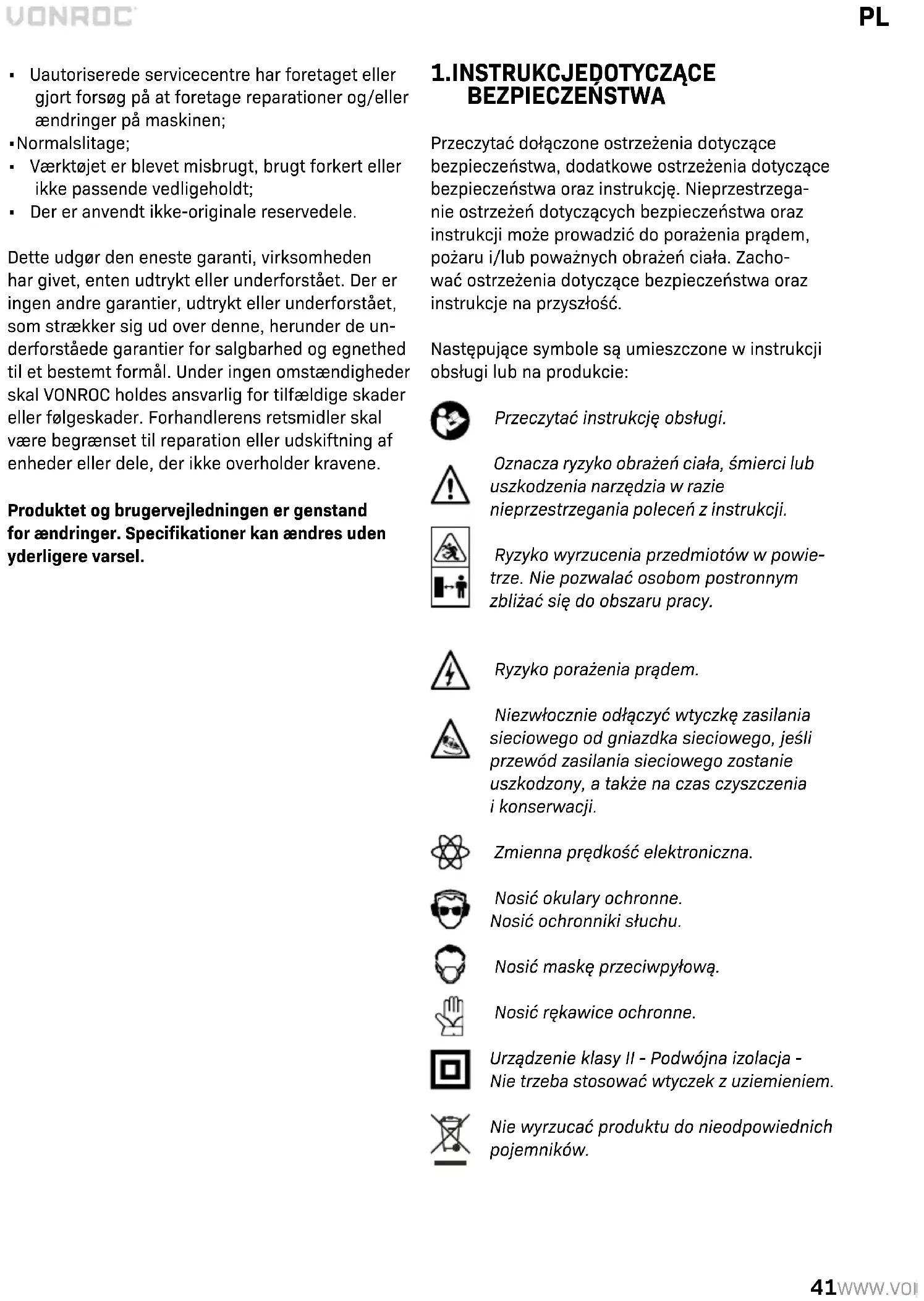

INSTRUKCJA OBSŁUGI DH501AC Vonroc

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość.

Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie:

Przeczytać instrukcję obsługi.

Oznacza ryzyko obrażeń ciała, śmierci lub uszkodzenia narzędzia w razie nieprzestrzegania poleceń z instrukcji.

Ryzyko wyrzucenia przedmiotów w powietrze. Nie pozwalać osobom postronnym zbliżać się do obszaru pracy.

Ryzyko porażenia prądem.

Niezwłocznie odłączyć wtyczkę zasilania sieciowego od gniazdka sieciowego, jeśli przewód zasilania sieciowego zostanie uszkodzony, a także na czas czyszczenia i konserwacji.

Zmienna prędkość elektroniczna.

Nosić okulary ochronne. Nosić ochronniki słuchu.

Nosić maskę przeciwpyłową.

Nosić rękawice ochronne.

Urządzenie klasy II - Podwójna izolacja - Nie trzeba stosować wtyczek z uziemieniem.

Nie wyrzucać produktu do nieodpowiednich pojemników.

Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych w dyrektywach UE.

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIE- CZEŃSTWA ELEKTRONARZĘDZI

OSTRZEŻENIE! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa i wszystkie instrukcje. Nieprzestrzeganie ostrzeżeń oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała.

Zachować ostrzeżenia oraz instrukcje na przyszłość.

Określenie „elektronarzędzie” w ostrzeżeniach odnosi się do elektronarzędzia zasilanego z sieci (przewodowego) lub elektronarzędzia zasilanego z akumulatora (bezprzewodowego).

1) Bezpieczeństwo miejsca pracy

a) Utrzymywać miejsce pracy w czystości i dobrze oświetlone. Bałagan i ciemności w miejscu pracy prowadzą do wypadków.
b) Nie używać elektronarzędzi w atmosferze wybuchowej, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów.
c) Podczas korzystania z elektronarzędzia nie pozwalać zbliżać się dzieciom i osobom postronnym. Odwrócenie uwagi może spowodować utratę panowania nad narzędziem.

2) Bezpieczeństwoelektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazdka. Nigdy w żaden sposób nie modyfikować wtyczki. Nie używać żadnych przejściówek do wtyczek w połączeniu z uziemionymi elektronarzędziami. Niemodyfikowane wtyczki i pasujące do nich gniazdka zmniejszają ryzyko porażenia prądem.

b) Unikać dotykania uziemionych powierzchni, jak rury, grzejniki, kuchenki i lodówki. Jeśli ciało jest uziemione, ryzyko porażenia prądem jest zwiększone.

c) Nie narażać elektronarzędzi na deszcz, wodę lub wilgoć. Przedostanie się wody do wnętrza elektronarzędzia zwiększy ryzyko porażenia prądem.

d) Ostrożnie obchodzić się z kablem. Nigdy nie używać kabla do przenoszenia, ciągnięcia lub odłączania elektronarzędzia od gniazdka. Trzymać

kabel z dala od gorąca, oleju, ostrych krawędzi i ruchomych części. Uszkodzone lub splątane kable zwiększają ryzyko porażenia prądem.

e) Podczas użytkowania elektronarzędzia na wolnym powietrzu używać przedłużacza przeznaczonego do użytku na wolnym powietrzu. Używanie przedłużacza przeznaczonego do użytku na wolnym powietrzu zmniejsza ryzyko porażenia prądem.
f) Jeśli obsługa elektronarzędzia w wilgotnym miejscu jest nieunikniona, użyć zasilania wyposażonego w wyłącznik różnicowoprądowy. Użycie wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwoosobiste

a) Zachować czujność, uważać na to, co się robi, a także stosować zdrowy rozsądek podczas korzystania z elektronarzędzia. Nie używać narzędzia, gdy jest się zmęczonym lub pod wpływem leków, alkoholu albo środków odu-rzających. Chwila nieuwagi podczas obsługi elektronarzędzia może prowadzić do poważnych obrażeń ciała.
b) Stosować środki ochrony osobistej. Zawsze nosić okulary ochronne. Wyposażenie ochronne, jak maska przeciwpyłowa, antypoślizgowe bezpieczne obuwie, kask lub ochronniki słuchu, używane w odpowiednich warunkach ogranicza występowanie obrażeń ciała.
c) Unikać niezamierzonego uruchomienia. Dopilnować, aby włącznik znajdował się w położeniu wyłączonym przed podłączeniem elektronarzędzia do źródła zasilania i/lub akumulatora, jego podniesieniem lub przeniesieniem. Przenoszenie elektronarzędzi z palcem na włączniku lub podłączenie do zasilania elektronarzędzi z włącznikiem w położeniu włączenia jest bardzo niebezpieczne i może powodować wypadki.
d) Usunąć wszelkie klucze lub inne narzędzia do regulacji przed włączeniem elektronarzędzia. Klucz lub inne narzędzie pozostawione podłączone do obracającej się części narzędzia może prowadzić do obrażeń ciała.
e) Nie sięgać za daleko. Zawsze utrzymywać właściwe podparcie dla stóp i równowagę. Pozwala to na lepsze panowanie nad elektronarzędziem w nieoczekiwanych sytuacjach.
f) Nosić odpowiednią odzież. Nie nosić luźnych ubrań ani bizuterii. Nie zbliżać włosów, odzieży i rękawic do ruchomych części. Luźna odzież,

biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

g) Jeśli urządzenie jest wyposażone w złącze do podłączania do urządzeń do gromadzenia i od-sysania pyłu, koniecznie je podłączyć i używać ich prawidłowo. Gromadzenie pyłu pozwala na ograniczanie zagrożeń związanych z pyłem.
h) Nie zezwalać na to, aby rutyna związana z częstym korzystaniem z narzędzi powodowała nadmierną pewność siebie i ignorowanie zasad bezpiecznego korzystania z narzędzi. Nieodpowiedzialne działanie może spowodować poważne obrażenia ciała w ułamku sekundy.
4) Użytkowanie i pielęgnacja elektronarzędzia
a) Nie przeciązać elektronarzędzia. Używać narzędzia przystosowanego do określonego zastosowania. Właściwe elektronarzędzie wykona pracę lepiej i bezpieczniej z szybkością, do jakiej jest przeznaczony.
b) Nie używać elektronarzędzia, jeśli jego włącznik nie pozwala na jego włączanie i wyłączanie. Elektronarzędzie, którego nie można włączać i wyłączać włącznikiem jest niebezpieczne i musi zostać naprawione.
c) Odłączyć wtyczkę od źródła zasilania i/lub odłączyć akumulator od elektronarzędzia przed rozpoczęciem przeprowadzania jakichkolwiek regulacji, wymianą akcesoriów lub rozpo-częciem przechowywania elektronarzędzia. Takie środki zapobiegawcze ograniczają ryzyko przypadkowego uruchomienia elektronarzędzia.
d) Przechowywać nieużywane elektronarzędzia w miejscu niedostępnym dla dzieci i nie pozwałać osobom niezaznajomionym z elektronarzędziem lub tą instrukcją na obsługę elektronarzędzia. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.
e) Prawidłowo konserwować elektronarzędzia. Sprawdzać elektronarzędzie pod kątem niedopasowania lub utykania części ruchomych, pęknięcia części lub innych okoliczności, które mogą negatywnie wpływać na jego działanie. W razie uszkodzenia oddać elektronarzędzie do naprawy przed ponownym użyciem. Wiele wypadków jest spowodowanych słabo konserwowanymi elektronarzędziami.
f) Utrzymywać narzędzia tnące naostrzone i czyste. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami tnącymi są mniej narażone na utykanie i łatwiej nad nimi zapanować.

g) Używać elektronarzędzia, akcesoriów i końcówek narzędziowych itp. zgodnie z tą instrukcją, uwzględniając warunki pracy i zadanie do wykonania. Wykorzystanie elektronarzędzia do zadań niezgodnych z jego przeznaczeniem może prowadzić do niebezpieczeństwa.
h) Uchwyty należy utrzymywać w stanie suchym, czystym i niezabrudzonym olejem lub smarem. Śliskie uchwyty i powierzchnie do chwytania nie pozwalają na bezpieczne obchodzenie się z narzędziem i panowanie nad nim w nieoczekiwanych sytuacjach.

5)Serwis

a) Zlecać serwisowanie elektronarzędzia wykwalifikowanemu technikowi stosującemu jedynie części zamienne identyczne z oryginalnymi. Zapewni to zachowanie bezpieczeństwa elektronarzędzia.
b) Jeśli przewód zasilania jest uszkodzony, musi go wymienić producent, jego przedstawiciel serwisowy lub podobnie, odpowiednio wykwalifikowana osoba, aby uniknąć zagrożenia.

DODATKOWE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA MŁOTÓW WYBURZENIOWYCH

a) Nosić ochronniki słuchu. Ekspozycja na hałas może powodować utratę słuchu.
b) Stosować uchwyt(y) pomocniczy(e), jeśli został(y) dołączony(e) do narzędzia. Utrata panowania nad narzędziem może powodować obrażenia ciała.
c) Trzymać elektronarzędzie za izolowane powierzchnie do chwytania podczas wykonywania prac, podczas których osprzęt tnący może zetknąć się z ukrytym okablowaniem lub przewodem narzędzia. Zetknięcie się osprzętu tnącego z przewodem pod napięciem może sprawić, że odsłonięte metalowe części narzędzia również będą pod napięciem i spowodować porażenie operatora prądem.

Bezpieczeństwo elektryczne

Podczas korzystania z elektronarzędzi należy zawsze przestrzegać krajowych przepisów BHP w celu ograniczenia ryzyka pożaru, porażenia prądem i obrażeń ciała. Przeczytać poniższe instrukcje dotyczące bezpieczeństwa oraz dołączone instrukcje dotyczące bezpieczeństwa.

Zawsze sprawdzać, czy parametry źródła zasilania są zgodne z napięciem podanym na tabliczce znamionowej.

Urządzenie klasy II - Podwójna izolacja - Nie trzeba stosować wtyczek z uziemieniem.

• Nie używać urządzenia, jeśli jego kabel zasilający jest uszkodzony lub wtyczka kabla zasilającego jest uszkodzona.
• Używać wyłącznie przedłużaczy przystosowanych do pracy z parametrami zasilania urządzenia o minimalnej grubości 1,5 mm². W przypadku korzystania z przedłużacza w zwoju, zawsze całkowicie rozwinąć zwój.

2. INFORMACJE O URZĄDZENIU

Przeznaczenie

Młot wyburzeniowy jest przeznaczony do burzenia betonu, długowania betonu, żłobienia i przecinania prętów.

Nie przeznaczony do użytkowania na placu budowy

DANE TECHNICZNE

Nr modelu DH501AC
Napięcie w sieci elektrycznej 220-240 V ~
Częstotliwość sieciowa 50 Hz
Moc 1,200 W
Częstotliwość udaru 3 100/min
Liczba pozycji dłuta 12
Ciężar 6,22 kg
Ciśnienie akustyczne (L _PA ) 94 dB(A) K=3 dB(A)
Moc akustyczna (L _WA )	105 dB(A) K=3 dB(A)
Gwarantowana wartość (L _WA ) 105 dB(A)
Drgania
Wiercenie udarowe w betonie ah,HD	12 550 m/s ^2 K=1,5 m/s ^2
Dłutowanie ah,Cheq	15 876 m/s ^2 K=1,5 m/s ^2

Nosić ochronniki słuchu.

Poziom drgań

Poziom emisji drgań podany w niniejszej instrukcji został zmierzony zgodnie ze zharmonizowanym testem podanym w normie EN 60745 i może być stosowany do porównywania narzędzi ze sobą oraz w celu wstępnego oszacowania narażenia na drgania podczas stosowania narzędzia zgodnie z podanym przeznaczeniem.

• Używanie narzędzia do innych zastosowań lub z innymi lub żle konserwowanymi akcesoriami może znaczącą zwiększać poziom ekspozycji.
• Okresy, gdy narzędzie jest wyłączone lub okresy, gdy jest włączone, ale nie pracuje, mogą znacząco zmniejszać poziom ekspozycji.

Chroń się przed wpływem drgań, konserwując odpowiednio narzędzie i akcesoria, utrzymując ciepłotę dłoni oraz odpowiednio organizując pracę.

OPIS

Liczby w tekście odnoszą się do rysunków na stronie 2.

1. Włącznik
2. Kontrolka zasilania
3. Przycisk blokady
4. Uchwyt narzędziowy
5. Tuleja mocująca
6. Główny uchwyt
7. Uchwyt pomocniczy
8. Pierścień ustalający pozycji dłuta
9. Punkt smarowania

3. MONTAŻ

Przed rozpoczęciem montażu zawsze wyłączać narzędzie i wyjmować wtyczkę zasilania sieciowego z gniazdka.

Mocowanie i demontaż akcesorium (rys. B)

Przestroga: dłuta mogą się bardzo nagrzewać.

Nie używać tępych dług. Niezwłocznie ostrzyć lub wymieniać tępe dłuta.

To narzędzie jest wyposażone w uchwyt narzędziowy SDS Max.

Montaż

1. Wpuścić kilka kropli oleju na wał akcesorium.
2. Przesunąć tuleję mocującą (5) do tyłu.
3. Włożyć akcesorium w uchwyt (4).
4. Zwolnić tuleję mocującą (5).
5. Pchnąć pierścień ustalający (8) naprzód i obrócić go w żądane położenie. Dopilnować, aby pierścień zablokował się z powrotem w odpowiednim położeniu przed użyciem narzędzia.

Demontaż

1. Przesunąć tuleję mocującą (5) do tyłu.
2. Wyjąć akcesorium z uchwytu (4).
3. Zwolnić tuleję mocującą (5).

Regulacja położenia uchwytu pomocniczego (rys. A)

1. Poluzować uchwyt pomocniczy (7), przekręca- jąc go przeciwnie do wskazówek zegara.
2. Przekręcić uchwyt pomocniczy (7) w żądane położenie.
3. Dokręcić uchwyt pomocniczy (7), obracając go zgodnie ze wskazówkami zegara.

Nie demontować uchwytu pomocniczego z narzędzia!

4.OBSŁUGA

Młoty wyburzeniowe wymagają stosowania bardzo niewielkiego nacisku przez operatora. Nadmierny nacisk wywierany na narzędzie może prowadzić do niepotrzebne- go przegrzewania silnika oraz spalenia napędzanego narzędzia. Może również dojść do deformacji dłuta, co uniemożliwi jego wyjęcie z maszyny.

Włączanie i wyłączanie (rys. A)

• Aby włączyć narzędzie, wcisnąć włącznik (1).
• Aby wyłączyć narzędzie, zwolnić włącznik (1).

Przycisk blokady (rys. A)

• Można zablokować włącznik (1) w pozycji włączonej, naciskając włącznik (1), a następnie naciskając przycisk blokady (3).
• Aby zwolnić blokadę włącznika, ponownie naci- snąć włącznik (1) na chwilę.

Porady dotyczące optymalnego użytkowania

• Zacisnąć obrabiany element. Używać urządzenia ściskającego (np. imadła) do małych obrabianych przedmiotów.
• Mocno trzymać narzędzie za uchwyt.
• Włączyć narzędzie.
• Nie dociskać narzędzia za mocno. Pozwolić mu wykonać swoją pracę.
• Wyłączyć narzędzie i poczekać, aż całkowicie się zatrzyma przed jego odłożeniem.

5.KONSERWACJA

Przed rozpoczęciem czyszczenia i konserwacji zawsze wyłączać maszynę i wyjmować wtyczkę zasilania sieciowego z gniazdka.

Czyścić obudowę urządzenia regularnie miękką ściereczką, najlepiej po każdym użyciu. Dopilnować, aby otwory wentylacyjne były wolne od pyłu, kurzu i zabrudzeń. Usuwać oporne zabrudzenia miękką ściereczką zwilżoną mydlinami. Nie używać żadnych rozpuszczalników, takich jak benzyna, alkohol, amoniak itp. Takie substancje chemiczne spowodują uszkodzenie części z tworzyw sztucznych.

OCHRONA ŚRODOWISKA

Uszkodzone i/lub niepotrzebne urządzenia elektryczne lub elektroniczne podlegają zbiórce w odpowiednich punktach recyklingu.

Tylko kraje WE

Nie wyrzucać elektronarzędzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywą 2012/19/WE dotyczącą zużytych urządzeń elektrycznych i elektronicznych oraz jej wdrożeniem do prawodawstwa krajowego, elektronarzędzia, które już nie nadają się do użytku, podlegają oddzielnej zbiórce oraz utylizacji w sposób przyjazny dla środowiska.

GWARANCJA

Produkty VONROC są wytwarzane zgodnie z najwyższymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zakupu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC.

• Przeprowadzono naprawy lub modyfikacje narzędzia w serwisie innym lub autoryzowany lub podjęto ich próbę,
• Normalne zużycie,
• Narzędzie było używane niezgodnie z przeznaczeniem, że z nim się obchodzono lub było nieprawidłowo konserwowane,
• Użyto części zamiennych innych niż oryginalne.

Niniejsza gwarancja to wyłączna gwarancja producenta i nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przypadku firma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćczynienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części.

Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia.

1. INSTRUCTIUNI DE SIGURANTĂ

(PL) Deklarujemy na własną odpowiedzialność, że ten produkt spełnia wymogi zawarte w następujących normach i przepisach: jest zgodny z Dyrektywą 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.
