PD501AC - Wiertarka Vonroc - Bezpłatna instrukcja obsługi

Marka	Vonroc
Model	PD501AC
Typ produktu	Wiertarka stołowa
Zasilanie	230 V ~ 50 Hz
Pobór mocy	720 W (S1), 900 W (S6 6 min)
Klasa ochronności	II (podwójna izolacja)
Prędkość obrotowa bez obciążenia (bieg 1)	220 - 880 obr/min
Prędkość obrotowa bez obciążenia (bieg 2)	650 - 2550 obr/min
Zakres zacisku wrzeciona	1,5 - 13 mm
Maksymalna głębokość wiercenia	80 mm
Odległość wrzeciono - podstawa	85 - 300 mm
Wymiary podstawy	340 x 300 x 40 mm
Maksymalna średnica wiercenia (drewno)	40 mm
Maksymalna średnica wiercenia (stal)	13 mm
Waga	7,8 kg
Laser	Klasa 2, 650 nm, < 1 mW, linie krzyżowe
Oświetlenie robocze	Wbudowana dioda LED
Poziom ciśnienia akustycznego	79,7 dB(A) (K=3 dB(A))
Poziom mocy akustycznej	90,7 dB(A) (K=3 dB(A))
Główne funkcje	Wiercenie w drewnie, metalu, ceramice, tworzywach sztucznych; elektroniczna regulacja prędkości; ogranicznik głębokości; szybkie mocowanie; imadło; prowadnica równoległa
Konserwacja i czyszczenie	Miękka, lekko wilgotna ściereczka; bez rozpuszczalników; czyścić szczeliny wentylacyjne
Bezpieczeństwo	Osłona ochronna, wyłącznik awaryjny, wyłącznik zerowy, ochrona lasera
Cięści zamienne i naprawialność	Kontakt z obsługą klienta Vonroc; stosowanie oryginalnych części
Gwarancja	Okres prawny od daty zakupu; wykluczenie w przypadku nieautoryzowanej naprawy

Często zadawane pytania - PD501AC Vonroc

Jak zmienić prędkość wiertarki stołowej PD501AC?

Obróć selektor prędkości (19) na '1' dla zakresu 220-880 obr/min lub na '2' dla 650-2550 obr/min. Zmianę należy wykonać przy całkowicie zatrzymanym silniku. Następnie użyj przycisków '+' (40) i '-' (41) do precyzyjnej regulacji elektronicznej.

Jak wyregulować laser wiertarki PD501AC?

Poluzuj śrubę regulacyjną (44) znajdującą się w pobliżu lasera (20). Przesuń laser, aby wyrównać linię cięcia, a następnie dokręć śrubę. Maszyna musi być podłączona, ale przełącznik Włącz/Wyłącz nie może być uruchomiony podczas regulacji.

Jak zamocować element w imadle maszyny?

Zainstaluj imadło (11) w rowkach płyty podstawy (5) i dokręć nakrętki (14) kluczem 17. Otwórz szczęki, obracając dźwignię (25) w kierunku przeciwnym do ruchu wskazówek zegara, umieść element, a następnie dokręć w kierunku zgodnym z ruchem wskazówek zegara. Nigdy nie trzymaj elementu ręką.

Jak zamontować lub wyjąć wiertło?

Włóż wiertło (22) do uchwytu (26). Aby dokręcić, przytrzymaj górny pierścień (28) i obróć dolny pierścień (27) w kierunku przeciwnym do ruchu wskazówek zegara (LOCK). Aby poluzować, obróć w kierunku zgodnym z ruchem wskazówek zegara (UNLOCK). Trzpień musi być cylindryczny o średnicy 1,5–13 mm.

Jak wyregulować ogranicznik głębokości?

Poluzuj pokrętło (31) ogranicznika głębokości. Ustaw ogranicznik za pomocą podziałki (32) na żądaną głębokość. Dokręć pokrętło. Aby uzyskać precyzyjne ustawienie, użyj funkcji 'Punkt zerowy' (43) po ustawieniu wiertła w kontakcie z elementem.

Co zrobić, jeśli wiertło zakleszczy się w elemencie?

Natychmiast przestań pchać i wyłącz narzędzie, naciskając przycisk (O) przełącznika Włącz/Wyłącz (29). Zidentyfikuj przyczynę zakleszczenia, w razie potrzeby usuń element, a następnie kontynuuj z odpowiednią prędkością i równomiernym posuwem.

Jak konserwować wiertarkę stołową?

Przed konserwacją odłącz maszynę od zasilania. Wyczyść obudowę miękką, lekko wilgotną ściereczką (roztwór mydła). Nie używaj rozpuszczalników (benzyna, alkohol, amoniak). Upewnij się, że szczeliny wentylacyjne są wolne od kurzu.

Jakie materiały można wiercić za pomocą PD501AC?

Narzędzie jest przeznaczone do wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych, pod warunkiem użycia odpowiedniego wiertła. Maksymalna średnica wynosi 40 mm w drewnie i 13 mm w stali.

Jak włączyć oświetlenie robocze LED?

Włącz wyświetlacz (30) przyciskiem (I) i uruchom wiertarkę, naciskając przycisk start (38). Naciśnij kilkakrotnie przycisk Laser/Oświetlenie (42), aby przełączać tryby: Laser, Światło, Laser+Światło lub wyłączyć.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Wymiana przewodu musi być wykonana przez producenta lub autoryzowanego przedstawiciela, aby uniknąć ryzyka. Nie używaj narzędzia z uszkodzonym przewodem. Natychmiast wyrzuć stare przewody lub wtyczki.

INSTRUKCJA OBSŁUGI PD501AC Vonroc

PL Tłumaczenie instrukcji oryginalnej 101

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość.

Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie:

Przeczytać instrukcję obsługi.

Oznacza ryzyko obrażeń ciała, śmierci lub uszkodzenia narzędzia w razie nieprzestrzegania poleceń z instrukcji.

Ryzyko porażenia prądem.

Obroty, w lewo/prawo.

Nosić ochronniki słuchu.

Nosić maskę przeciwpyłową.

Nosić okulary ochronne.

Trzymać włosy z dala od części ruchomych. Związać długie włosy i konieczne nosić ochronę włosów (siatkę na włosy lub czepek). Długie włosy mogą zostać łatwo pochwycone przez ruchome części.

Nie nosić rękawic ochronnych. Rękawice mogą wpłatać się w ruchome części lub resztki obrabianego materiału, prowadząc do obrażeń ciała.

Nosić odpowiednią odzież. Nie nosić luźnych ubrań ani biżuterii. Trzymać odzież z dala od części ruchomych. Luźna odzież i biżuteria mogą zostać pochwycone przez ruchome części. Zamiast tego nosić ciasno dopasowaną odzież i zapinać guziki na rękawach.

Uwaga: Promieniowanie laserowe. Nie patrzeć w wiązkę. Laser klasy 2.

Urządzenie klasy II - Podwójna izolacja - Nie trzeba stosować wtyczek z uziemieniem.

Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych w dyrektywach UE.

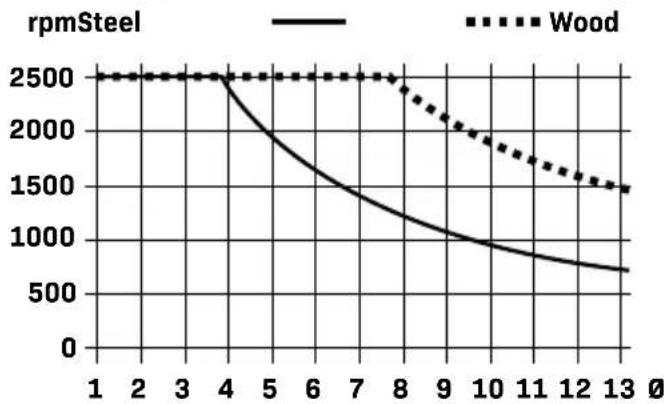

Schemat prędkości

Schemat przedstawia prędkość obrotową, jaka powinna być ustawiona (obr./min) w zależności od średnicy wiertła (w mm) dla materiałów, takich jak stal i drewno. Uwaga: Przedstawione prędkości wiertła są jedynie sugerowane.

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIE- CZEŃSTWA ELEKTRONARZĘDZI

OSTRZEŻENIE! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa i wszystkie instrukcje. Nieprzestrzeganie ostrzeżeń oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała.

Zachować ostrzeżenia oraz instrukcje na przyszłość.

Określenie „elektronarzędzie” w ostrzeżeniach odnosi się do elektronarzędzia zasilanego z sieci (przewodowego) lub elektronarzędzia zasilanego z akumulatora (bezprzewodowego).

1) Bezpieczeństwo miejsca pracy

a) Utrzymywać miejsce pracy w czystości i dobrze oświetlone. Bałagan i ciemności w miejscu pracy prowadzą do wypadków.

b) Nie używać elektronarzędzi w atmosferze wybuchowej, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów.

c) Podczas korzystania z elektronarzędzia nie pozwalać zbliżać się dzieciom i osobom postronnym. Odwrócenie uwagi może spowodować utratę panowania nad narzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazdka. Nigdy w żaden sposób nie modyfikować wtyczki. Nie używać żadnych przejściówek do wtyczek w połączeniu z uziemionymi elektronarzędziami. Niemodyfikowane wtyczki i pasujące do nich gniazdka zmniejszają ryzyko porażenia prądem.

b) Unikać dotykania uziemionych powierzchni, jak rury, grzejniki, kuchenki i lodówki. Jeśli ciało jest uziemione, ryzyko porażenia prądem jest zwiększone.

c) Nie narażać elektronarzędzi na deszcz, wodę lub wilgoć. Przedostanie się wody do wnętrza elektronarzędzia zwiększy ryzyko porażenia prądem.

d) Ostrożnie obchodzić się z kablem. Nigdy nie używać kabla do przenoszenia, ciągnięcia lub odłączania elektronarzędzia od gniazdka. Trzymać kabel z dala od gorąca, oleju, ostrych krawędzi i ruchomych części. Uszkodzone lub splątane kable zwiększają ryzyko porażenia prądem.

e) Podczas użytkowania elektronarzędzia na wolnym powietrzu używać przedłużacza przeznaczonego do użytku na wolnym powietrzu. Używanie przedłużacza przeznaczonego do użytku na wolnym powietrzu zmniejsza ryzyko porażenia prądem.

f) Jeśli obsługa elektronarzędzia w wilgotnym miejscu jest nieunikniona, użyć zasilania wyposażonego w wyłącznik różnicowoprądowy. Użycie wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste

a) Zachować czujność, uważać na to, co się robi, a także stosować zdrowy rozsądek podczas korzystania z elektronarzędzia. Nie używać narzędzia, gdy jest się zmęczonym lub pod wpływem leków, alkoholu albo środków odurzających.

Chwila nieuwagi podczas obsługi elektronarzędzia może prowadzić do poważnych obrażeń ciała.

b) Stosować środki ochrony osobistej. Zawsze nosić okulary ochronne. Wyposażenie ochronne, jak maska przeciwpyłowa, antypoślizgowe bezpieczne obuwie, kask lub ochronniki słuchu, używane w odpowiednich warunkach ogranicza występowanie obrażeń ciała.

c) Unikać niezamierzonego uruchomienia. Dopilnować, aby włącznik znajdował się w położeniu wyłączonym przed podłączeniem elektronarzędzia do źródła zasilania i/lub akumulatora, jego podniesieniem lub przeniesieniem. Przenoszenie elektronarzędzi z palcem na włączniku lub podłączenie do zasilania elektronarzędzi z włącznikiem w położeniu włączenia jest bardzo niebezpieczne i może powodować wypadki.

d) Usunąć wszelkie klucze lub inne narzędzia do regulacji przed włączeniem elektronarzędzia. Klucz lub inne narzędzie pozostawione podłączone do obracającej się części narzędzia może prowadzić do obrażeń ciała.

e) Nie sięgać za daleko. Zawsze utrzymywać właściwe podparcie dla stóp i równowagę. Pozwala to na lepsze panowanie nad elektronarzędziem w nieoczekiwanych sytuacjach.

f) Nosić odpowiednią odzież. Nie nosić luźnych ubrań ani biżuterii. Nie zbliżać włosów, odzieży i rękawic do ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

g) Jeśli urządzenie jest wyposażone w złącze do podłączania do urządzeń do gromadzenia i od-sysania pyłu, koniecznie je podłączyć i używać ich prawidłowo. Gromadzenie pyłu pozwala na ograniczanie zagrożeń związanych z pyłem.

h) Nie zezwalać na to, aby rutyna związana z częstym korzystaniem z narzędzi powodowała nadmierną pewność siebie i ignorowanie zasad bezpiecznego korzystania z narzędzi. Nieodpowiedzialne działanie może spowodować poważne obrażenia ciała w ułamku sekundy.

4) Użytkowanie i pielęgnacja elektronarzędzia

a) Nie przeciązać elektronarzędzia. Używać narzędzia przystosowanego do określonego zastosowania. Właściwe elektronarzędzie wykona pracę lepiej i bezpieczniej z szybkością, do jakiej jest przeznaczony.

b) Nie używać elektronarzędzia, jeśli jego włącznik nie pozwala na jego włączanie i wyłączanie. Elektronarzędzie, którego nie można włączać i wyłączać włącznikiem jest niebezpieczne i musi zostać naprawione.

c) Odłączyć wtyczkę od źródła zasilania i lub odłączyć akumulator od elektronarzędzia przed rozpoczęciem przeprowadzania jakichkolwiek regulacji, wymianą akcesoriów lub rozpoczęciem przechowywania elektronarzędzia. Takie środki zapobiegawcze ograniczają ryzyko przypadkowego uruchomienia elektronarzędzia.
d) Przechowywać nieużywane elektronarzędzia w miejscu niedostępnym dla dzieci i nie pozwalać osobom niezaznajomionym z elektronarzędziem lub tą instrukcją na obsługę elektronarzędzia. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.
e) Prawidłowo konserwować elektronarzędzia. Sprawdzać elektronarzędzie pod kątem niedopasowania lub utykania części ruchomych, pęknięcia części lub innych okoliczności, które mogą negatywnie wpływać na jego działanie. W razie uszkodzenia oddać elektronarzędzie do naprawy przed ponownym użyciem. Wiele wypadków jest spowodowanych słabo konserwowanymi elektronarzędziami.
f) Utrzymywać narzędzia tnące naostrzone i czyste. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami tnącymi są mniej narażone na utykanie i łatwiej nad nimi zapanować.
g) Używać elektronarzędzia, akcesoriów i końcówek narzędziowych itp. zgodnie z tą instrukcją, uwzględniając warunki pracy i zadanie do wykonania. Wykorzystanie elektronarzędzia do zadań niezgodnych z jego przeznaczeniem może prowadzić do niebezpieczeństwa.
h) Uchwyty należy utrzymywać w stanie suchym, czystym i niezabrudzonym olejem lub smarem. Śliskie uchwyty i powierzchnie do chwytania nie pozwalają na bezpieczne obchodzenie się z narzędziem i panowanie nad nim w nieoczekiwanych sytuacjach.
5) Serwis
a) Zlecać serwisowanie elektronarzędzia wykwalifikowanemu technikowi stosującemu jedynie części zamienne identyczne z oryginalnymi. Zapewni to zachowanie bezpieczeństwa elektronarzędzia.

DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA DLA PRZENOŚNYCH WIERTAREK - OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA PRACY WIERTARKĄ

a) Wiertarka musi być przymocowana. Wiertarka nie przymocowana prawidłowo może się prze- mieścić lub przewrócić, prowadząc do obrażeń ciała.
b) Obrabiany element musi być zaciśnięty lub przymocowany do podpory obrabianego elementu. Nie wiercić w elementach zbyt małych, by można je było bezpiecznie przymocować. Trzymanie obrabianego elementu ręcznie podczas pracy może prowadzić do obrażeń ciała.
c) Nie nosić rękawic. Rękawice mogą wpłatać się w ruchome części lub resztki obrabianego materiału, prowadząc do obrażeń ciała
d) Trzymać dłonie poza strefę wiercenia, gdy narzędzie pracuje. Styczność z obracającymi się częściami lub wiórami może prowadzić do obrażeń ciała.
e) Dopilnować, aby akcesorium obracało się przed wprowadzeniem go w obrabiany element. W przeciwnym razie akcesorium może utknąć w obrabianym elemencie, powodując nagły ruch elementu obrabianego i obrażenia ciała.
f) Jeśli akcesorium utknęło, przestać wywierać nacisk w dół i wyłączyć narzędzie. Sprawdzić sytuację i podjąć działania naprawcze, aby wyeliminować przyczynę utknięcie. Utknięcie może spowodować nagły ruch obrabianego elementu i obrażenia ciała.
g) Unikać tworzenia długich wiórów, regularnie przerywając naciskanie w dół. Ostre wióry metalowe mogą powodować wpłątanie i obrażenia ciała.
h) Nigdy nie usuwać wiórów ze strefy wiercenia, gdy narzędzie pracuje. Aby usunąć wióry, odsunąć akcesorium od obrabianego elementu, wyłączyć narzędzie i poczekać, aż akcesorium przestanie się poruszać. Używać narzędzi, takich jak szczotka lub hak, do usuwania wiórów. Styczność z obracającymi się częściami lub wiórami może prowadzić do obrażeń ciała.
i) Znamionowe obroty akcesorium, jeśli są podane, muszą być co najmniej równe maksymalnym obrotom podanym na elektronarzędziu. Akcesoria do pracujące z obrotami przekraczającymi obroty znamionowe mogą pęknąć i rozlecieć się na kawałki.
j) Nigdy nie ograniczać czytelności oznaczeń ostrzegawczych na narzędziu.

k) Nie kierować wiązki lasera na osoby lub zwierzęta i samemu nie patrzeć w bezpośrednią lub odbitą wiązkę lasera. Może dojść do oślepienia innej osoby, co doprowadzi do wypadku, lub można uszkodzić sobie wzrok.
I) Jeśli wiązka lasera trafi w oko, zamknąć oczy i niezwłocznie odwrócić twarz od wiązki.
m) Nie modyfikować osprzętu laserowego w żaden sposób.
n) Nie pozwalać dzieciom używać elektronar-zędzia bez nadzoru. Dzieci mogą przypadkowo kogoś oślepić.
o) Jeśli tekst na naklejce ostrzegającej przed laserem nie jest w ojczystym języku operatora, nakleić na nią dołączoną do zestawu naklejkę ostrzegawczą w swoim ojczystym języku przed pierwszym uruchomieniem narzędzia.
p) Przymocować narzędzie na stabilnej, równej i poziomej powierzchni. Jeśli elektronarzędzie może się ślizgać lub drgać, stosowanie narzędzia roboczego równomiernie i bezpiecznie będzie niemożliwe.
q) Nigdy nie pozostawiać narzędzia bez nadzoru, zanim nie zatrzyma się całkowicie. Nadal pracujące narzędzia skrawające mogą spowodować obrażenia ciała.
r) Nie dotykać narzędzia roboczego po pracy, zanim nie ostygnie. Narzędzie robocze bardzo silnie się nagrzewa podczas pracy.
s) Utrzymywać powierzchnię roboczą, w tym obrabiany element, w czystości. Wióry z wiercenia o ostrych krawędziach i inne przedmioty mogą spowodować obrażenia ciała. Kombinacje materiałów są szczególnie niebezpieczne. Lekki pył z obróbki metalu może się zapalić lub wybuchnąć.
t) Wybrać odpowiednią prędkość obrotową przed rozpoczęciem pracy. Prędkość obrotowa musi być odpowiednia zarówno pod względem średnicy wiercenia, jak i materiału, w jakim ma być wykonywane wiercenie. Jeśli wybrana zostanie nieprawidłowa prędkość, narzędzie robocze może utknąć w obrabianym elemencie.
u) Nie używać żadnych wierteł o uszkodzonym trzonku.
v) Sprawdzić, czy wszystkie zabezpieczenia znajdują się na miejscu i są prawidłowo przymocowane. Nie usuwać żadnych mechanicznych ani elektrycznych zabezpieczeń.
w) Sprawdzić, czy uchwyt wiertła jest prawidłowo dokręcony.

x) Do usuwania wiór z wiercenia używać tylko szczotek ręcznych, gumowych wycieraków, haków do wiórów lub podobnych pomocy. Nie wykonywać żadnego czyszczenia ani smarowania, gdy maszyna pracuje.
y) Przechowywać nieużywane elektronarzędzie w bezpiecznym miejscu, gdy nie jest w użytku. Miejsce przechowywania musi być suche i zamykane na klucz. Pozwoli to chronić elektronarzędzie przed uszkodzeniem podczas przechowywania oraz zapobiegać jego użytkowaniu przez osoby nieprzeszkolone.

Niezwłocznie wyłącać maszynę w przypadku:

Przerwania wtyczki zasilania sieciowego albo przewodu sieciowego lub uszkodzenia przewodu sieciowego.

• Usterkiwłącznika.
• Pojawienia się dymu lub zapachu palonej izolacji.

Bezpieczeństwo elektryczne

Podczas korzystania z elektronarzędzi należy zawsze przestrzegać krajowych przepisów BHP w celu ograniczenia ryzyka pożaru, porażenia prądem i obrażeń ciała. Przeczytać poniższe instrukcje dotyczące bezpieczeństwa oraz dołączone instrukcje dotyczące bezpieczeństwa.

Zawsze sprawdzać, czy parametry źródła zasilania są zgodne z napięciem podanym na tabliczce znamionowej.

Maszyna jest wyposażony we włącznik chroniący operatora po zaniku napięcia. Jeśli dojdzie do zaniku i powrotu napięcia, maszyna nie wznowi pracy automatycznie ze względów bezpieczeństwa. Konieczne będzie ponowne włączenie maszyny.

Wymiana kabli i wtyczek

Utylizować stare kable lub wtyczki niezwłocznie po ich zastąpieniu nowymi. Włożenie wtyczki niepodłączonego kabla do gniazda sieciowego jest niebezpieczne.

Jeśli wymiana przewodu zasilającego jest konieczna, aby zapewnić bezpieczeństwo, wymianę musi przeprowadzić producent lub jego przedstawiciel.

Korzystanie z przedłużaczy

Stosować jedynie atestowane kable przedłużeniowe przystosowane do mocy maszyny. Minimalny rozmiar przewodu to 1,5 mm². Podczas korzystania z kabla w zwoju, zawsze całkowicie rozwinąć zwój.

2. INFORMACJE O URZĄDZENIU

Przeznaczenie

Ten produkt jest przeznaczony do wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych przy użyciu odpowiednich narzędzi roboczych. Produkt jest przeznaczony do użytku w środowisku prywatnym, np. w domu. Maszyny nie wolno używać do obróbki żywności ani szkodliwych materiałów. Uchwyt narzędziowy wiertarki jest przeznaczony do pracy z wiertłami i akcesoriami z cylindrycznym trzonkiem o średnicy 1,5 - 13 mm. Maszyna jest przeznaczona do użytku wyłącznie przez osoby dorosłe. Urządzenia wolno używać wyłącznie zgodnie z jego przeznaczeniem. Wszelkie inne użytkowanie jest uznawane za niezgodne z przeznaczeniem i niedozwolone oraz prowadzi do unieważnienia gwarancji. Producent nie ponosi odpowiedzialności za żadne szkody i obrażenia ciała spowodowane takim użytkowaniem.

DANE TECHNICZNE

Napięcie 230 V~
Częstotliwość 50 Hz
Moc pobierana 720 W S1, 900 W	S26 min
Klasa ochrony II
Obroty bez obciążenia Bieg 1: 220-880/min.Bieg 2: 650-2550/min.
Rozmiar uchwytu 1,5 - 13 mm
Maksymalna głębokość wier-cenia (skok wrzeciona)	80 mm
Odległość między uchwytem a podstawą	85 - 300 mm
Wymiary podstawy 340*300*40 mm
Maks. średnica wierceniaDrewnoStal	40 mm 13 mm
Dane techniczne lasera:KlasaDługość faliMoc	2650 nm< 1 mW
Ciężar 7,8 kg
Poziom ciśnienia akustycznego LPA	79,7 dB(A) K=3 dB(A)
Poziom mocy akustycznej LWA	90,7 dB(A) K= 3 dB(A)

* S1, cykl pracy ciągłej.
* S6, cykl okresowej pracy ciągłej. Identyczne cykle pracy z okresem obciążenia, po którym następuje okres bez obciążenia. 6 minut czasy pracy.

Chronić się przed wpływem drgań, konserwując odpowiednio narzędzie i akcesoria, utrzymując ciepłotę dłoni oraz odpowiednio organizując pracę.

OPIS

Liczby w tekście odnoszą się do rysunków na stronach 3-5.

1. Obudowa wiertarki
2. Pokrywka
3. Śruba dźwigni głębokości wiercenia

4. Dźwignia głębokości wiercenia

5. Płytapodstawy

6.Kluczimbusowy

7.Ostonaochronna

1. Śruba osłony ochronnej

9.Szybkizatrzask

1. Dźwignia szybkiego zatrzasku

2. Imadło maszyny (szerokość rozstawu szczęk 75 mm)

3. Podkładka sprężyny imadła

4. Podkładkaimadła

5. Nakrętkaimadła

15.Śrubaimadła

1. Prowadnicarównoległa

2. Nakrętka kwadratowa przegrody

3. Pokrętłoprzegrody

19.Wybierakbiegów

20.Laser

1. Oświetlenie robocze LED

22.Wiertło

23.Słupek

24.Otworymontażowe

25.Dźwigniaimadła

26.Uchwytnarzędziowy

1. Dolna tuleja uchwytu

2. Górna tuleja uchwytu

3. Włącznikzasilania

30.Wyświetlacz

1. Pokrętło ogranicznika głębokości

32.Podziałkagłębokości

1. Dźwignia regulacji wysokości

2. Śruba płyty podstawy

35.Kabelzasilania

36.Dźwigniasłupka

1. Wałek dźwigni głębokości wiercenia

2. Włącznik

3. Przycisk wyboru prędkości lub głębokości

4. Przycisk zmniejszania prędkości

5. Przycisk zwiększania prędkości

6. Przycisk lasera/oświetlenia roboczego LED

7. Przycisk punktu zerowego

8. Śruba regulacji lasera

3. MONTAŻ

Przed rozpoczęciem wykonywania jakichkolwiek prac dotyczących maszyny, odłączyć wtyczkę zasilania od gniazda

zasilania.

Sprawdzanie produktu i zakresu dostawy

• Wyjąć wiertarkę stojakową i akcesoria z opakowania.
• Sprawdzić, czy dostarczony został cały zestaw (patrz rysunek „zawartość opakowania”).
• Sprawdzić wiertarkę stojakową i akcesoria pod kątem uszkodzeń.
• Nie używać wiertarki stojakowej, jeśli jest uszkodzona lub brakuje jej części. Skontaktować się z obsługą klienta Vonroc.

Montaż słupka na podstawie (rys. C, D)

1. Postawić płytę podstawy (5) na płaskiej powierzchni.
2. Włożyć słupek (23) wiertarki (1) w otwór w płycie podstawy (5) zgodnie z rysunkiem C1. Dopilnować, aby uchwyt został ustawiony prawidłowo, tzn. ustawiony w jednej osi z otworem centralnym w płycie podstawy i nad tym otwo- rem (5).
3. Przymocować śupek (23) do płyty podstawy (5), dokręcając śrubę (34) kluczem imbusowym (6).
4. Na koniec położyć pokrywkę (2) na słupku (23) zgodnie z rysunkiem D.

Montaż dźwigni głębokości wiercenia (rys. E, F)

Zachować ostrożność podczas montażu dźwigni posuwu, aby zapewnić prawidłowe dopasowanie powierzchni połączeniowych.

1. Zamontować dźwignię głębokości wiercenia (4) na wale (37) zgodnie z rysunkiem E.
2. Przymocować dźwignię głębokości wiercenia (4) do wału (37) śrubą (3) z użyciem wkrętaka krzyżakowego PH2 Phillips (nie dołączony do zestawu).

Montaż osłony ochronnej (rys. G)

Ryzyko obrażeń ciała! Wiertarki stojakowej nie wolno używać bez osłony ochronnej.

- Włożyć osłonę ochronną (7) na część obudowy z otworami zgodnie z rysunkiem G.

- Przymocować osłonę ochronną (7) śrubami (8) po prawej i lewej stronie z użyciem wkrętaka krzyżakowego PH2 Phillips (nie dołączony do zestawu).

Montaż szybkiego zatrzasku (rys. B, C, H)

Ryzyko obrażeń ciała! Trzymanie obrabianych elementów ręką jest zakazane, gdyż jest to niebezpieczne. Zawsze mocować obrabiany element w imadle maszynowym itp. urządzeniu zaciskającym.

1. Postępować zgodnie z opisem w rozdziale „Mocowanie słupka do podstawy”, ale włożyć szybki zatrzask (9) w słupek (23) przed włożeniem go w płytę podstawy (5) zgodnie z rysunkiem C2.
2. Dopilnować, aby zatrzask wewnątrz szybkiego zatrzasku (9) był dopasowany do boku słupka (23) z wystającą listwą zębatą. Prawidłowo zamontowany szybki zatrzask (9) jest przedstawiony na rysunku B.
3. Teraz włożyć dźwignię szybkiego zatrzasku (10) w szybki zatrzask (9) zgodnie z rysunkiem H.

Montaż imadła maszyny (rys. A, I)

Ryzyko obrażeń ciała! Trzymanie obrabianych elementów ręką jest zakazane, gdyż jest to niebezpieczne. Zawsze mocować obrabiany element w imadle maszynowym itp. urządzeniu zaciskającym.

Płyta podstawy jest wyposażona w rowki do montażu narzędzi zaciskających.

1. Rozpocząć od luźnego dokręcenia ręką śrub (15), podkładek (13), podkładek sprężystych (12) i nakrętek (14) do imadła maszynowego (11) zgodnie z rysunkiem I.
2. Następnie wsunąć imadło maszyny (11) w rowki w płycie podstawy (5) zgodnie z rysunkiem I.
3. Ustawić imadło maszyny (11) w żądanym położeniu i dokręcić nakrętki (14). Należy użyć klucza w rozmiarze 17 (nie dołączony do zestawu).
4. Szczęki imadła maszyny (11) można otworzyć, obracając dźwignię przeciwnie do wskazówek zegara, lub zamknąć, obracając ją zgodnie ze wskazówkami zegara.

Montaż prowadnicy równoległej (rys. J, K)

Ryzyko obrażeń ciała! Trzymanie obrabianych elementów ręką jest zakazane, gdyż jest to niebezpieczne. Prowadnicy równoległej można używać wyłącznie w połączeniu z szybkim zatrzaskiem lub podobnym urządzeniem zaciskającym. Nie wolno używać prowadnicy i trzymać obrabianego elementu ręką.

1. Rozpocząć od luźnego dokręcenia ręką pokręteł (18) i kwadratowych nakrętek (17) do prowadnicy (16) zgodnie z rysunkiem J.
2. Następnie wsunąć prowadnicę (16) w rowki w płycie podstawy (5) zgodnie z rysunkiem K.
3. Ustawić prowadnicę (16) w żądanym położeniu i dokręcić pokrętła (18) ręcznie.
4. Położenie prowadnicy (16) można łatwo regulować, luzując, a następnie dokręcając pokrętła (18).

Instalacja narzędzia jako narzędzia stacjonarnego (rys. A, B)

Aby zapewnić bezpieczną obsługę, elektronarzędzie musi być zamontowane na płaskiej i stabilnej powierzchni roboczej (np. stole warsztatowym) przed użyciem. Maszynę można zainstalować na dwa sposoby:

1. Na blacie roboczym

W tym przypadku maszynę należy przymocować do blatu roboczego odpowiednimi wkrętami/śrubami. Użyć w tym celu czterech otworów (24) w płycie podstawy (5). Zgodnie z rys. D.

2. Na ramie dolnej

Przeczytać wszystkie ostrzeżenie i instrukcje dołączone do stojaka. Nieprzestrzeganie ostrzeżeń oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała.

Prawidłowo zmontować stojak przed zamontowaniem na nim elektronarzędzia. Prawidłowy montaż jest ważny i pomaga ograniczać ryzyko przewrócenia się narzędzia.

W tym przypadku maszynę należy przymocować do ramy dolnej śrubami. Użyć w tym celu czterech otworów (24) w płycie podstawy (5). Rama dolna

musi zostać przymocowana 4 śrubami do płyty podłogowej o powierzchni co najmniej 1 metra kwadratowego.

4. OBSŁUGA

Zawsze sprawdzać osłony ochronne przed użyciem.

Sprawdzić wiertarkę i jej urządzenia zabezpieczające pod kątem uszkodzeń i nieprawidłowości. Nie używać wiertarki w przypadku odkrycia jakichkolwiek uszkodzeń lub nieprawidłowości i skontaktować się z obsługą klienta Vonroc.

Zawsze dopilnować, aby napięcie sieciowe było zgodne z parametrami podanymi na tabliczce znamionowej.

Podłącać maszynę wyłącznie do gniazdka z prawidłowo zamontowanym bolcem uziemiającym.

Unikać gromadzenia pyłu w miejscu pracy. Może łatwo dojść do jego zapłonu.

Po każdej regulacji elektronarzędzia mocno dokręcić wszystkie śruby i zacisnąć dźwignie zaciskowe.

Montaż i demontaż wiertła (rys. A)

Wiertła i inne akcesoria narzędziowe z okrągłym trzonkiem o średnicy 1,5 - 13 mm można zacisnąć w uchwycie (26) wiertarki stojakowej.

1. Włożyć wiertło (22) w uchwyt i trzymać je nie- ruchomo. Uwaga: Podczas korzystania z małych wierteł ustawić najpierw uchwyt narzędziowy na przybliżoną średnicę wiertła. W przeciwnym razie istnieje ryzyko nieprawidłowego wycentrowania wiertła.

2. Zamocować wiertło, dokręcając ręcznie dolną tuleję uchwytu (27) przeciwnie do wskazówek zegara. Uwaga: kierunek obrotów jest również oznaczony na pierścieniu zaciskającym z napisem „LOCK” (BLOKADA) wraz z kierunkiem obrotów.

3. Zamocować wiertło, trzymając górną tuleję uchwytu (28) i dokręcając dolną tuleję uchwytu (27) przeciwnie do wskazówek zegara. Uchwyt wydaje odgłosy klikania przy każdym obrocie, wskazując na jego blokowanie.

4. Aby wyjąć wiertło, otworzyć uchwyt, trzymając górną tuleję uchwytu (28) i odkręcając dolną tuleję uchwytu (27), obracając ją zgodnie ze wskazówkami zegara. Uwaga: kierunek obrotów jest również oznaczony na pierścieniu zaciskającym z napisem „UNLOCK” (ODBLOKOWANIE) wraz z kierunkiem obrotów.

Włączanie i wyłączanie (rys. A, L)

Wiertarka stojakowa jest wyposażona we włącznik z funkcją chroniącą operatora przed niezamierzonym uruchomieniem po zaniku i powrocie napięcia. Jeśli tak się stanie, maszynę należy ręcznie uruchomić ponownie.

Włączanie

1. Aby włączyć wyświetlacz (30), wcisnąć przycisk (I) na włączniku zasilania (29).
2. Aby włączyć narzędzie, wcisnąć przycisk włącznika (38).

Wyłączanie

1. Aby zatrzymać wiercenie, wcisnąć przycisk włącznika (38).
2. Aby całkowicie wyłączyć elektronarzędzie, wcisnąć przycisk (0) na włączniku zasilania (29).

Uwaga: elektronarzędzie jest teraz wyłączone. Wszystkie aktualne ustawienia zostaną usunięte. Lub

- Elektronarzędzie można szybko wyłączyć, np. jeśli narzędzie robocze utknie w obrabianym elemencie. Wcisnąć przycisk (O) na włączniku zasilania (29) w celu natychmiastowego wyłączenia elektronarzędzia i wyświetlacza.

Uwaga: elektronarzędzie jest teraz wyłączone. Wszystkie aktualne ustawienia zostaną usunięte.

Regulacja prędkości (rys. A, L)

Jeśli wybrana zostanie nieprawidłowa prędkość, narzędzie robocze może utknąć w obrabianym elemencie.

Wiertarka stojakowa jest wyposażona w dwa mechaniczne biegi oraz elektroniczną regulację prędkości. Wybrać odpowiednią prędkość obrotową przed rozpoczęciem pracy. Prędkość musi być odpowiednia zarówno pod względem średnicy wiercenia, jak i materiału, w jakim ma być wykonywane wiercenie. Użyć schematu prędkości, aby

uzyskać pomoc w ustawieniu właściwej prędkości obrotowej. Przedstawia on prędkość obrotową, jaka powinna być ustawiona (obr./min) w zależności od średnicy wiertła (w mm) dla materiałów, takich jak stal i drewno. Uwaga: Przedstawione prędkości wiertła są jedynie sugerowane.

Zmiana biegu (rys. A)

Zmieniać biegi tylko wtedy, gdy wrzeciono wiertarki całkowicie się zatrzymało (ryzyko uszkodzenia przekładni).

• Obrócić wybierak biegów (19) w położenie „1”, aby uzyskać prędkość obrotową bez obciążenia równą 220 - 880 obr./min. Ogólnie rzecz biorąc, ten bieg jest przeznaczony do wiercenia otworów o dużej średnicy.
• Obrócić wybierak biegów (19) w położenie „2”, aby uzyskać prędkość obrotową bez obciążenia równą 650 - 2550 obr./min. Ogólnie rzecz biorąc, ten bieg jest przeznaczony do wiercenia otworów o małej średnicy.

Dopilnować, aby wybierak biegów (19) zablokował się prawidłowo w położeniu 1 lub 2.

Regulacja prędkości (rys. A, L)

Dostępny zakres prędkości różni się w zależności od wybranego biegu (patrz rozdział „zmiana biegów”).

1. Dopilnować, aby wyświetlacz (30) został włączony, wciskając przycisk (I) na włączniku zasilania (29), po czym uruchomić wiertarkę, wciskając włącznik (38).
2. Poczekać kilka sekund na osiągnięcie aktualnie ustawionej prędkości przez wiertarkę. Wzrost prędkości można obserwować na wyświetlaczu (30); patrz również rysunek L2.
3. Wciskać przycisk „+” (40), aby zwiększyć prędkość.
4. Wciskać przycisk „-” (41), aby zmniejszyć prędkość.

Włączanie i wyłączanie lasera/oświetlenia roboczego LED (rys. A, L)

- Dopilnować, aby wyświetlacz (30) został włączony, wciskając przycisk (I) na włączniku zasilania (29), po czym uruchomić wiertarkę, wciskając włącznik (38).

- Wciskać przycisk lasera/oświetlenia roboczego LED (42) raz za razem, aby przełączać kolejno między trybami: Laser - Oświetlenie - Laser/ Oświetlenie.

- Odpowiednie ustawienie trybu jest przedstawione na wyświetlaczu (30), patrz również rysunek L3.

- „Laser” = Laser krzyżowy włączony

- „Light” (Oświetlenie) = Oświetlenie robocze LED jest włączone

- „Laser & Light” (Laser i oświetlenie) = Laser krzyżowy i oświetlenie robocze włączone jednocześnie.

- Aby wyłączyć, zmieniać tryby lub nacisnąć przycisk lasera/oświetlenia roboczego LED (42) kilka razy, aż na wyświetlaczu nic nie będzie pokazane.

Regulacja lasera (rys. A, L)

Uwaga: Przetestowanie funkcji lasera wymaga podłączenia elektronarzędzia do zasilania.

Podczas regulacji lasera (np. przesuwania ramienia narzędzia) nigdy nie uruchamiać włącznika. Przypadkowe uruchomienie elektronarzędzia może prowadzić do obrażeń ciała.

Jeśli laser (20) przestanie pokazywać prawidłową linię cięcia, można go wyregulować. W tym celu:

1. Poluzować śrubę (44) i wyregulować położenie lasera.
2. Dokręcić śrubę (44).

Wyświetlanie głębokości lub prędkości wiercenia (rys. A, L)

Wciskając przycisk wyboru prędkości lub głębokości wiercenia (39), można wybierać prędkość lub głębokość wiercenia na wyświetlaczu (30).

• Dopilnować, aby wyświetlacz (30) został włączony, wciskając przycisk (I) na włączniku zasilania (29), po czym uruchomić wiertarkę, wciskając włącznik (38).
• Domyślnie prędkość jest przedstawiona na wyświetlaczu, jak pokazano na rys. L2.
• Wcisnąć przycisk wyboru prędkości lub głębokości (39), aby przełączyć wyświetlacz na głębokość wiercenia zgodnie z rysunkiem L4.
• Wcisnąć przycisk wyboru prędkości lub głębokości (39) ponownie, aby przełączyć z powrotem na wyświetlanie prędkości, zgodnie z rysunkiem L2.

Określanie punktu zerowego głębokości wiercenia (rys. A, L)

1. Dopilnować, aby wyświetlacz (30) został włączony, wciskając przycisk (I) na włączniku zasilania (29), po czym uruchomić wiertarkę, wciskając włącznik (38).
2. Przełączyć wyświetlacz na głębokość wiercenia (patrz rozdział „Wyświetlanie głębokości lub prędkości wiercenia”).
3. Opuścić głowicę maszyny, kiedy wiertło się obraca, za pomocą dźwigni głębokości wiercenia (4). Wyświetlacz będzie stale wskazywać wartość różnicy w stosunku do punktu zerowego.
4. Zatrzymać głowicę w żądanym położeniu i wcisnąć przycisk punktu zerowego (43), aby określić aktualną głębokość/wysokość jako nowy punkt zerowy.
5. Na wyświetlaczu pokazany będzie nowy punkt początkowy jako „0.0”.

Regulacja wysokości (rys. A, B)

Nie regulować wysokości zespołu napędowego podczas pracy. Obsługiwać dźwignię zaciskową (36), tylko gdy dźwignia głębokości wiercenia (4) znajduje się w wyjściowym położeniu. Ten środek zapobiegawczy zapobiega wystąpieniu potencjalnych obrażeń ciała.

Położenie głowicy maszyny można regulować w zależności od wysokości obrabianego elementu lub długości narzędzia roboczego (akcesorium). Regu- lować wysokość głowicy maszyny, aby występował wystarczający odstęp między końcówką wiertła (22) a górną powierzchnią obrabianego elementu. Zalecany jest odstęp około 15 mm.

1. Poluzować dźwignię zaciskową (36) z tyłu głowicy maszyny, wykonując jeden obrót przeciwnie do wskazówek zegara.
2. Obracać dźwignię regulacji wysokości (33) zgodnie ze wskazówkami zegara, aby unieść głowicę maszyny.
3. Obracać dźwignię regulacji wysokości (33) przeciwnie do wskazówek zegara, aby opuścić głowicę maszyny.

4. Ustawionej podczas regulacji wysokości nie można zmieniać dalej po osiągnięciu górnego lub dolnego martwego położenia.

5. Zacisnąć dźwignię zaciskową (36) z tyłu głowicy maszyny, obracając ją zgodnie ze wskazówkami zegara.

6. Po wyregulowaniu wysokości zespołu napędowego, położenie obrabianego elementu należy sprawdzić ponownie za pomocą lasera krzyżowego. Konieczna może być zmiana położenia obrabianego elementu.

Uwaga: maszyna będzie stabilna i nie będzie w niej występował luz (ruch) po zaciśnięciu dźwigni zaciskowej (36).

Zaciskanie obrabianego elementu (rys. A, B, M, N, O)

Ryzyko obrażeń ciała! Trzymanie obrabianych elementów ręką jest zakazane, gdyż jest to niebezpieczne. Zawsze mocować obrabiany element w imadle maszynowym itp. urządzeniu zaciskającym.

Obrabiany element musi być solidnie zaciśnięty. Nie obrabiać żadnych elementów, których zaciśnięcie jest niemożliwe, np. przez to, że są za małe.

Pod wolny koniec długich i ciężkich obrabianych elementów należy coś podłożyć albo je podeprzeć.

Wiertarka stojakowa jest wyposażona w szybki zatrzask (9), prowadnicę równoległą (16) i imadło maszynowe (11), których można używać do właściwego zaciskania obrabianego elementu.

Zaciskanie obrabianego elementu z użyciem imadła Imadła maszynowego można używać do różnych zastosowań związanych z zaciskaniem, ale idealnie nadaje się ono do zaciskania małych (mniejszych) obrabianych elementów.

1. Zamontować imadło maszynowe (11) zgodnie z opisem w rozdziale „Montaż imadła maszynowego”.
2. Poluzować dźwignię zaciskową (25), obracając ją przeciwnie do wskazówek zegara.
3. Umieścić obrabiany element w odniesieniu do krzyża lasera.

4. Zaciskać dźwignię zaciskową (25) zgodnie ze wskazówkami zegara, aż do ciasnego zaciśnięcia obrabianego elementu.

5. Po wiercenu zwolnić dźwignię zaciskowa (25), obracając ją przeciwnie do wskazówek zegara.

Zaciskanie obrabianego elementu z użyciem szybkiego zatrzasku

Szybkiego zatrzasku można używać do różnych zastosowań związanych z zaciskaniem, ale idealnie nadaje się on do zaciskania okrągłych lub rurowych elementów, jak również blachy i drewnianych desek.

1. Zamontować szybki zatrzask (9) zgodnie z opisem w „Montaż szybkiego zatrzasku”.
2. Poluzować dźwignię zaciskową (10), obracając ją przeciwnie do wskazówek zegara.
3. Umieścić obrabiany element w odniesieniu do krzyża lasera.
4. Pozwolić, by szybki zatrzask (9) oparł się o obrabiany element. Przykład przedstawiono na rysunku N.
5. Zaciskać dźwignię zaciskową (10) zgodnie ze wskazówkami zegara, aż do ciasnego zaciśnięcia obrabianego elementu.
6. Po wiercenu zwolnić dźwignię zaciskowa (10), obracając ją przeciwnie do wskazówek zegara. Obrócić szybki zatrzask (9) na bok i usunąć obrabiany przedmiot.

Zaciskanie obrabianego elementu z użyciem szybkiego zatrzasku Zaciskanie w połączeniu z prowadnicą równoległą

Ryzyko obrażeń ciała! Trzymanie obrabianych elementów ręką jest zakazane, gdyż jest to niebezpieczne. Prowadnicy równoległej można używać wyłącznie w połączeniu z szybkim zatrzaskiem lub podobnym urządzeniem zaciskającym. Nie wolno używać prowadnicy i trzymać obrabianego elementu ręką.

Prowadnica równoległa (16) służy do zapobiegania skręcaniu się dużych obrabianych elementów. Można jej używać wyłącznie w połączeniu z szybkim zatrzaskiem i nie wolno jej używać w połączeniu z imadłem maszynowym.

1. Zamontować prowadnicę równoległą (16) zgodnie z opisem w rozdziale „Montaż prowadnicy równoległej”.

2. Użyć szybkiego zatrzasku do zaciśnięcia obrabianego elementu. Patrz: „Zaciskanie obrabianego elementu z użyciem szybkiego zatrzasku”.

Regulacja ogranicznika głębokości (rys. B)

Ogranicznik głębokości można ustawić w celu ograniczenia głębokości wiercenia.

1. Poluzować pokrętło (31) ogranicznika głębo- kości wiercenia, patrz również rysunek B.
2. Ustawić ogranicznik głębokości na żądaną głębokość za pomocą podziałki głębokości (32).
3. Zacisnąć obrabiany element w imadle (patrz rozdział „Zaciskanie obrabianego elementu”).
4. Wyregulować wysokość głowicy maszyny (patrz rozdział „Regulacja wysokości”).
5. Przyłożyć końcówkę wiertła lekko do obrabianego elementu i określić punkt zerowy (patrz rozdział „Określanie punktu zerowego głębokości wiercenia”).
6. Wykonać wiercenie próbne.
7. Po wyświetleniu żądanej głębokości na wyświetlaczu (30) dokręcić mocno pokrętło (31) ogranicznika głębokości wiercenia.
8. Ogranicznik głębokości wiercenia jest teraz zablokowany na żądanej głębokości wiercenia.

Wiercenie

Ryzyko uszkodzenia! Poczekać na ostygnięcie wiertarki stojakowej do temperatury pokojowej po jej używaniu przez 15 minut przed jej dalszym użytkowaniem.

Wiertło może utknąć w obrabianym elemencie podczas jego usuwania z obrabianego elementu, co może spowodować odrzut. Z tego powodu koniecznie spowalniać wprowadzanie wiertła pod koniec wiercenia.

Zawsze stawać przed elektronarzędziem. Dzięki temu operator ma zawsze dobry widok na miejsce wiercenia. Trzymać dłonie i palce z dala od wirującego narzędzia roboczego. Nie krzyżować rąk przed zespołem napędowym.

1. Przygotować wiertarkę stojakową i obrabiany element zgodnie z opisem w poprzednich rozdziałach.

2. Dopilnować, aby ostona ochronna (7) była opuszczona. Przykład prawidłowo ustawionej osłony znajduje się na rysunku A.

3. Ustawić obrabiany element i zacisnąć go (patrz rozdział „Zaciskanie obrabianego elementu”).
4. Podłączyć wiertarkę stojakową do zasilania.
5. Włączyć wiertarkę stojakową (patrz rozdział „Włączanie/wyłączanie”).
6. W celu wiercenia przesuwać dźwignię głębokości wiercenia (4) tak, aby utrzymywać jednolitą prędkość wprowadzania wiertła, aż do osiągnięcia żądanej głębokości wiercenia. Uwaga: podczas wiercenia w metalu na chwilę przerywać wprowadzanie wiertła w celu odłamywania wiórów.
7. Po osiągnięciu głębokości wiercenia, przestawić dźwignię głębokości wiercenia (4) z powrotem w położenie wyjściowe.
8. Wyłączyć wiertarkę stojakową.

Optymalne stosowanie

• Do wprowadzania wiertła (jego posuwu) używa się ręcznej dźwigni głębokości wiercenia (4).
• Na szybkość skrawania wpływa prędkość wiertarki i średnica wiertła.
• O trwałości wiertel w znacznym stopniu decyduje prędkość posuwu i prędkość wrzeciona. Stosować ogólną zasadę: Wybierać niższą prędkość do wiertel o dużej średnicy.
• W przypadku metalowych obrabianych przedmiotów zmniejszać prędkość posuwu i prędkość skrawania oraz schładzać wiertło płynem obróbkowym. Przed rozpoczęciem wiercenia w metalowych przedmiotach należy wykonać w nich wstępny otwór punktakiem.
• W przypadku dużych otworów w cienkich blachach używać niskiej prędkości posuwu i niskiego nacisku, aby wiertło nie utknęło i zachować odpowiednie wymiary otworu.
• Podczas wiercenia głębszych otworów (o głębokości 2 razy większej od średnicy wiertła) skuteczne odprowadzanie wiórów jest utrudni-one, a wiertło silniej się nagrzewa. Zmniejszyć prędkość posuwu i prędkość wiercenia oraz wycofywać wiertło z otworu raz za razem, aby poprawić odprowadzanie wiórów.
• W przypadku wiercenia otworów o średni-cy powyżej 8 mm zalecane jest wykonanie otworów wstępnych w celu zapobiegania przedwczesnemu zużyciu i przeciążeniu końcówki wiertła.

Transport

Podczas transportu wiertarki stojakowej trzymać ją oburącz za płytę podstawy (5) lub jedną ręką za główną obudowę wiertarki (1). Nie przenosić elektronarzędzia za dźwignię głębokości wiercenia (4).

5. KONSERWACJA

Przed rozpoczęciem czyszczenia i konserwacji zawsze wyłączać urządzenie i odłączać przewód zasilający.

Czyścić obudowę urządzenia regularnie miękką ściereczką, najlepiej po każdym użyciu. Dopilnować, aby otwory wentylacyjne były wolne od pyłu, kurzu i zabrudzeń. Usuwać oporne zabrudzenia miękką ściereczką zwilżoną mydlinami. Nie używać żadnych rozpuszczalników, takich jak benzyna, alkohol, amoniak itp. Takie substancje chemiczne spowodują uszkodzenie części z tworzyw sztucznych.

OCHRONA ŚRODOWISKA

zkodzone i/lub niepotrzebne urządzenia elektryczne lub elektroniczne podlegają zbiórce w odpowiednich punktach

recyklingu.

Tylko kraje WE

Nie wyrzucać elektronarzędzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywą 2012/19/UE dotyczącą zużytych urządzeń elektrycznych i elektronicznych oraz jej wdrożeniem do prawodawstwa krajowego, elektronarzędzia, które już nie nadają się do użytku, podlegają oddzielnej zbiórce oraz utylizacji w sposób przyjazny dla środowiska.

GWARANCJA

Produkty VONROC są wytwarzane zgodnie z najwyższymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zakupu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC.

Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfikacje narzędzia w serwisie innym lub autoryzowany lub podjęto ich próbę,
• Normalnezużycie,
• Narzędzie było używane niezgodnie z przeznaczeniem, że z nim się obchodzono lub było nieprawidłowo konserwowane,
• Użyto części zamiennych innych niż oryginalne.

Niniejsza gwarancja to wyłączna gwarancja producenta i nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przypadku firma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćuczynienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części.

Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia.

1. INSTRUCTIUNI DE SIGURANTĂ

(PL) Deklarujemy na własną odpowiedzialność, że ten produkt spełnia wymogi zawarte w następujących normach i przepisach: jest zgodny z Dyrektywą 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.
