PD501AC - Trapano Vonroc - Manuale utente e istruzioni gratuiti

Marca	Vonroc
Modello	PD501AC
Tipo di prodotto	Trapano a colonna
Alimentazione	230 V ~ 50 Hz
Potenza assorbita	720 W (S1), 900 W (S6 6 min)
Classe di protezione	II (doppio isolamento)
Regime a vuoto (velocità 1)	220 - 880 tr/min
Regime a vuoto (velocità 2)	650 - 2550 tr/min
Capacità del mandrino	1,5 - 13 mm
Profondità di foratura max	80 mm
Distanza mandrino - base	85 - 300 mm
Dimensioni della base	340 x 300 x 40 mm
Diametro di foratura max (legno)	40 mm
Diametro di foratura max (acciaio)	13 mm
Peso	7,8 kg
Laser	Classe 2, 650 nm, < 1 mW, linee incrociate
Illuminazione di lavoro	LED integrato
Livello di pressione sonora	79,7 dB(A) (K=3 dB(A))
Livello di potenza sonora	90,7 dB(A) (K=3 dB(A))
Funzioni principali	Perforazione legno, metallo, ceramica, plastica; controllo elettronico di velocità; arresto di profondità; fissaggio rapido; morsa; guida parallela
Manutenzione e pulizia	Panno morbido leggermente umido; niente solventi; pulire le fessure di aerazione
Sicurezza	Carter di protezione, arresto di emergenza, interruttore a tensione zero, protezione laser
Ricambi e riparabilità	Contattare il servizio clienti Vonroc; utilizzare ricambi originali
Garanzia	Durata legale dalla data di acquisto; esclusione in caso di riparazione non autorizzata

Domande frequenti - PD501AC Vonroc

Come cambiare la velocità del trapano a colonna PD501AC?

Ruotare il selettore di velocità (19) su '1' per un intervallo di 220-880 giri/min o su '2' per 650-2550 giri/min. Il cambio deve essere effettuato a motore completamente fermo. Utilizzare quindi i pulsanti '+' (40) e '-' (41) per una regolazione elettronica fine.

Come regolare il laser del trapano PD501AC?

Allentare la vite di regolazione (44) situata vicino al laser (20). Spostare il laser per allineare la linea di taglio, quindi stringere la vite. La macchina deve essere collegata ma l'interruttore Accensione/Spegnimento non deve essere azionato durante la regolazione.

Come fissare un pezzo nella morsa della macchina?

Installare la morsa (11) nelle scanalature della piastra di base (5) e serrare i dadi (14) con una chiave da 17. Aprire le ganasce ruotando la leva (25) in senso antiorario, posizionare il pezzo, quindi serrare in senso orario. Non tenere mai il pezzo a mano.

Come installare o rimuovere una punta?

Inserire la punta (22) nel mandrino (26). Per serrare, tenere l'anello superiore (28) e ruotare l'anello inferiore (27) in senso antiorario (LOCK). Per allentare, ruotare in senso orario (UNLOCK). Il gambo deve essere cilindrico da 1,5 a 13 mm.

Come regolare l'arresto di profondità?

Allentare il pulsante (31) dell'arresto di profondità. Regolare l'arresto utilizzando la scala graduata (32) alla profondità desiderata. Stringere il pulsante. Per una regolazione precisa, utilizzare la funzione 'Punto zero' (43) dopo aver posizionato la punta a contatto con il pezzo.

Cosa fare se la punta si blocca nel pezzo?

Fermare immediatamente di spingere e spegnere l'utensile premendo il pulsante (O) dell'interruttore Accensione/Spegnimento (29). Identificare la causa del blocco, rimuovere il pezzo se necessario, quindi riprendere con una velocità adatta e un avanzamento regolare.

Come mantenere il trapano a colonna?

Scollegare la macchina prima di qualsiasi manutenzione. Pulire il corpo con un panno morbido leggermente umido (soluzione saponata). Non utilizzare solventi (benzina, alcol, ammoniaca). Assicurarsi che le fessure di aerazione siano libere da polvere.

Quali materiali si possono forare con la PD501AC?

L'utensile è progettato per forare legno, metallo, ceramica e plastica, a condizione di utilizzare la punta appropriata. Il diametro massimo è di 40 mm nel legno e 13 mm nell'acciaio.

Come accendere l'illuminazione di lavoro LED?

Accendere lo schermo (30) con il pulsante (I) e avviare il trapano premendo il pulsante di avvio (38). Premere più volte il pulsante Laser/Illuminazione (42) per alternare tra le modalità: Laser, Luce, Laser+Luce, o spegnere.

Cosa fare se il cavo di alimentazione è danneggiato?

La sostituzione del cavo deve essere effettuata dal produttore o da un agente autorizzato per evitare rischi. Non utilizzare l'utensile con un cavo danneggiato. Smaltire immediatamente i cavi o le prese vecchi.

MANUALE UTENTE PD501AC Vonroc

IT Traduzione delle istruzioni originali 67

Leggere le avvertenze di sicurezza allegate a questo manuale, le avvertenze di sicurezza aggiuntive e le istruzioni. Il mancato rispetto delle avvertenze e istruzioni di sicurezza potrebbe dar luogo a scosse elettriche, incendi e/o lesioni personali gravi. Conservare le avvertenze di sicurezza e le istruzioni per riferimenti futuri.

I simboli riportati di seguito vengono utilizzati all'interno del manuale d'uso oppure sono indicati sul prodotto:

Leggere il manuale d'uso.

Denota il rischio di lesioni personali, morte o danni all'elettroutensile in caso di mancata osservanza delle istruzioni contenute in questo manuale.

Rischio di scosse elettriche.

Rotazione, sinistra/destra.

Indossare protezioni per l'udito.

Indossare una maschera antipolvere.

Indossare dispositivi di protezione per gli occhi.

Tenere i capelli lontano dalle parti mobili. Per chi ha i capelli lunghi, assicurarsi di indossare una protezione per i capelli (rete per capelli o cuffia). I capelli lunghi possono essere facilmente catturati nelle parti in movimento.

Non indossare guanti di protezione. I guanti potrebbero rimanere impigliati nelle parti rotanti o nei trucioli provocando lesioni personali.

Vestirsi in maniera adeguata. Non indossare abiti non aderenti o gioielli. Tenere gli indumenti a distanza dalle parti in movimento. Abiti non aderenti e capelli lunghi possono impigliarsi nelle parti in movimento. Indossare indumenti aderenti e allacciare i bottoni sulle maniche.

Attenzione: radiazione laser. Non fissare il raggio laser di Classe 2.

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

Il prodotto è conforme alle norme di sicurezza applicabili ai sensi delle direttive europee vigenti.

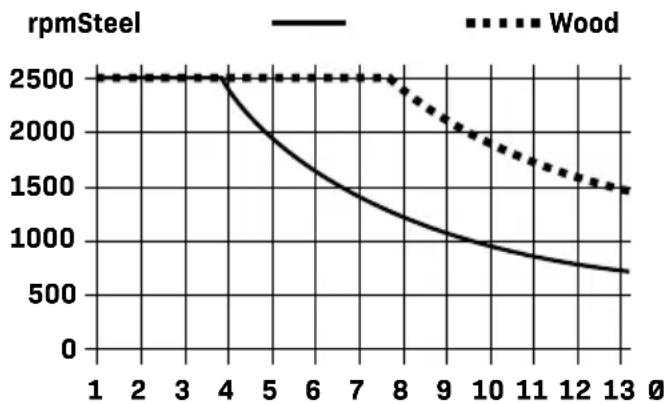

Grafico delle velocità

Il grafico mostra la velocità da impostare (giri/min) in funzione del diametro della punta (∅ in mm) per i materiali Acciaio e Legno. Nota: i valori riportati per le velocità di foratura sono solo indicativi.

AVVERTENZE DI SICUREZZA GENERALI PER GLI ELETTROUTENSILI

AVVERTENZA! Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e istruzioni può dar luogo a scosse elettriche incendi e/o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni per riferimenti futuri.

Il termine “elettroutensile” che ricorre nelle avvertenze si riferisce a un utensile elettrico alimentato dalla rete (con cavo) o a batteria (senza fili).

1) Sicurezza dell'area di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.

b) Evitare di usare gli elettroutensili in ambienti esposti al rischio di esplosione, come ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono incendiare polveri o fumi.

c) Tenere lontani bambini e altre persone presenti nelle vicinanze mentre si usa un elettroutensi- le. Le distrazioni possono causare la perdita di controllo.
2) Sicurezza elettrica
a) La spina di un elettroutensile deve essere adatta alla presa di corrente. Non modificare la spina in alcun modo. Non utilizzare spine con adattatore per un elettroutensile dotato di messa a terra. Per ridurre il rischio di scosse elettriche evitare di modificare le spine e utilizzare sempre le prese di corrente appropriate.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forni e frigoriferi. Se il corpo dell'utilizzatore è collegato a terra, il rischio di scosse elettriche aumenta.
c) Non esporre gli elettroutensili alla pioggia o all'umidità. Se dovesse penetrare dell'acqua all'interno dell'elettroutensile, il rischio di scosse elettriche aumenta.
d) Non utilizzare il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l'elettroutensile dalla presa di corrente tirandolo dal cavo. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scosse elettriche aumenta.
e) Quando l'elettroutensile viene usato all'aperto, utilizzare unicamente prolunghe omologate per l'impiego all'esterno. L'uso di un cavo idoneo per esterni riduce il rischio di scosse elettriche.
f) Se non è possibile evitare di utilizzare un elettroutensile in una zona umida, collegarsi a una rete elettrica protetta da un interruttore differenziale salvavita (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.
3) Sicurezza personale
a) Quando si utilizza un elettroutensile evitare di distrarsi. È importante concentrarsi su quello che si sta facendo e usare il buon senso. Non utilizzare l'elettroutensile quando si è stanchi o sotto l'effetto di sostanze stupefacenti, alcool o medicinali. Un solo attimo di distrazione durante l'uso di un elettroutensile potrebbe provocare gravi lesioni personali.
b) Indossare dispositivi di protezione individuale. Indossare sempre occhiali di sicurezza. L'impiego di dispositivi di protezione individuale, quali

maschere antipolvere, scarpe antinfortunistiche antiscivolo,elmetti di sicurezza o protezioni per l'udito, nelle condizioni opportune, consente di ridurre le lesioni personali.

c) Prevenire l'avvio accidentale. Accertarsi che l'interruttore di accensione/spegnimento sia nella posizione di spegnimento, prima di collegare l'elettroutensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare l'elettroutensile tenendo le dita sull'interruttore di accensione/spegnimento e non collegarlo a una fonte di alimentazione elettrica con il suddetto interruttore in posizione di accensione.
d) Prima di accendere l'elettroutensile rimuovere eventuali chiavi o utensili di regolazione. Un attrezzo di regolazione o una chiave inseriti in una parte rotante dell'elettroutensile possono provocare lesioni personali.
e) Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. In tal modo è possibile mantenere un migliore controllo dell'elettroutensile nelle situazioni impreviste.
f) Indossare indumenti adeguati. Non indossare abiti non aderenti o gioielli. Tenere i capelli, gli indumenti e i guanti lontano dalle parti mobili. Abiti non aderenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta delle polveri, assicurarsi che essi siano installati e utilizzati correttamente. L'im-piego di dispositivi di aspirazione delle polveri può ridurre i pericoli legati alle stesse.
h) Non lasciare che la dimestichezza acquisita dall'uso frequente induca l'utilizzatore ad assumere comportamenti imprudenti e a ignorare i principi di sicurezza per l'apparecchio. Un'azione imprudente potrebbe provocare lesioni personali gravi in una frazione di secondo.
4) Uso e cura dell'elettroutensile
a) Non forzare l'elettroutensile. Utilizzare l'elet-troutensile corretto per il lavoro da svolgere. L'elettroutensile corretto funziona meglio e in modo più sicuro, se utilizzato alla velocità per cui è stato progettato.
b) Non utilizzare l'elettroutensile se il rispettivo interruttore di accensione/spegnimento non funziona. Qualsiasi elettroutensile che non

possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.

c) Scollegare la spina dalla presa di corrente e/o il pacco batteria dall'elettroutensile prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare accidentalmente l'elettroutensile.
d) Quando non vengono usati, gli elettroutensili devono essere custoditi fuori dalla portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto questo manuale di istruzioni. Gli elet-troutensili sono pericolosi in mano a persone inesperte.
e) Sottoporre gli elettroutensili a regolare manutenzione. Verificare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. Se l'elettroutensile dovesse essere danneggiato, farlo riparare prima dell'uso. Molti incidenti sono provocati da elettroutensili non sottoposti a una corretta manutenzione.
f) Mantenere affilati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di inceppamento e ne facilita il controllo.
g) Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità a queste istruzioni, tenendo conto delle condizioni operative e del lavoro da eseguire. L'utilizzo dell'elettroutensile per impieghi diversi da quelli previsti può provocare situazioni di pericolo.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e libere da olio e grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in sicurezza l'elettroutensile in situazioni impreviste.

5) Assistenza

a) L'assistenza per l'elettroutensile deve essere prestata da un tecnico qualificato che utilizzi soltanto ricambi originali. In questo modo viene garantita la sicurezza dell'elettroutensile.

AVVERTENZE DI SICUREZZA AGGIUNTIVE PER I TRAPANI TRASPORTABILI - AVVERTEN- ZE DI SICUREZZA PER I TRAPANI

a) Il trapano deve essere fissato in modo sicuro. Un trapano non fissato correttamente potrebbe spostarsi o ribaltarsi e provocare lesioni personali.
b) Il pezzo da forare deve essere bloccato o fissato al rispettivo supporto. Non forare pezzi troppo piccoli per essere fissati saldamente. Tenere fermo il pezzo da forare con una mano quando il trapano è in funzione potrebbe provocare lesioni personali.
c) Non indossare guanti. I guanti potrebbero rimanere impigliati nelle parti rotanti o nei trucioli provocando lesioni.
d) Tenere le mani all'esterno dell'area di foratura mentre il trapano è in funzione. Il contatto con parti rotanti o trucioli può provocare lesioni personali.
e) Assicurarsi che l'accessorio ruoti prima di inserirlo nel pezzo da forare. In caso contrario, l'accessorio potrebbe rimanere bloccato nel pezzo in lavorazione causando movimenti imprevisti del pezzo e lesioni personali.
f) Se l'accessorio è inceppato, non esercitare più pressione verso il basso e spegnere il trapano. Esaminare il problema e intraprendere azioni correttive per eliminare la causa dell'inceppamento. L'inceppamento può causare movimenti imprevisti del pezzo in lavorazione e lesioni personali.
g) Evitare di generare trucioli lunghi interrompendo regolarmente l'applicazione di pressione verso il basso. I trucioli di metallo taglienti possono causare impigliamento e lesioni personali.
h) Non rimuovere mai i trucioli dall'area di foratura mentre il trapano è in funzione. Per rimuovere i trucioli, allontanare l'accessorio dal pezzo, spegnere l'utensile e attendere l'arresto dell'accessorio. Utilizzare attrezzi come una spazzola o un gancio per rimuovere i trucioli. Il contatto con parti rotanti o trucioli può provocare lesioni personali.
i) La velocità di rotazione nominale degli accessori deve essere almeno pari alla velocità massima indicata sull'elettroutensile. Gli accessori che girano a una velocità maggiore rispetto alla loro velocità nominale possono rompersi e andare in mille pezzi.

j) Non rendere mai irriconoscibile i segnali di avviso sulla macchina.
k) Non dirigere il raggio laser verso persone o animali e non fissare il raggio laser diretto o riflesso. Si rischia di accecare qualcuno, di provocare incidenti o di subire lesioni agli occhi.
1) Se la radiazione laser dovesse colpire un occhio, chiudere gli occhi e allontanare immediatamente la testa dal raggio.
m) Non apportare modifiche all'apparecchiatura laser.
n) Non permettere a dei bambini di utilizzare l'elettroutensile senza essere sorvegliati.
Rischierebbero di accecare accidentalmente qualcuno.
o) Nel caso in cui l'etichetta di avvertenza del laser sia scritta in una lingua straniera, incollar- vi sopra l'etichetta di avvertenza fornita nella propria lingua prima di mettere in funzione la macchina la prima volta.
p) Fissare l'elettroutensile su una superficie orizzontale stabile e uniforme. Se l'utensile applicativo rischia di scivolare o di oscillare, non può essere utilizzato in maniera ottimale e sicura.
q) Non lasciare mai la macchina incustodita prima che si sia arrestata completamente. Gli utensili da taglio ancora in funzione possono causare infortuni.
r) Dopo l'uso attendere che l'utensile applicativo si raffreddi prima di toccarlo. L'utensile si riscalda molto mentre si lavora.
s) Mantenere pulita la superficie di lavoro, compreso il pezzo da forare. I trucioli prodotti dalla foratura e altri oggetti affiliati possono causare lesioni personali. Le miscele di materiale sono particolarmente pericolose. La polvere di metallo leggero può prendere fuoco o esplodere.
t) Selezionare la velocità di rotazione corretta prima di avviare il lavoro. La velocità di rotazione deve essere adeguata al diametro del foro da praticare e al materiale che si deve forare.
Se si seleziona una velocità di rotazione errata, l'utensile applicativo potrebbe incepparsi nel pezzo.
u) Non utilizzare punte con il codolo danneggiato.
v) Controllare che tutti i dispositivi di protezione siano al loro posto e siano stati fissati in modo corretto. Non rimuovere i dispositivi di protezione meccanici o elettrici.
w) Controllare che il portapunta sia serrato correttamente.

x) Per rimuovere i trucioli di lavorazione utilizzare solo spazzole manuali, pennelli, spatole in gomma, ganci per trucioli o ausili simili. Non eseguire alcuna operazione di pulizia o lubrificazione mentre la macchina è in funzione.

y) Riporre l'elettroutensile in condizioni di sicurezza quando non viene utilizzato. Il luogo di conservazione deve essere asciutto e chiuso a chiave. In questo modo si evita che l'elettroutensile possa essere danneggiato durante il periodo di fermo o che possa essere azionato da persone non addestrate.

Spegnere immediatamente l'elettroutensile nei seguenti casi:

• interruzione di corrente dalla spina o dal cavo di alimentazione o cavo di alimentazione danneggiato;
• interruttoredifettoso;
• presenza di fumo oppure odore di bruciato.

Sicurezza elettrica

Quando si utilizzano apparecchi elettrici osservare sempre le norme di sicurezza vigenti nel proprio Paese per ridurre il rischio di incendi, scosse elettriche e lesioni personali. Leggere le istruzioni di sicurezza riportate di seguito oltre a quelle allegate a questo manuale.

Controllare sempre che la tensione di alimentazione corrisponda al valore riportato sulla targhetta dei valori nominali.

Questa macchina è provvista di un interruttore a tensione zero. Una volta scesa la tensione la macchina non inizierà a funzionare automaticamente per motivi di sicurezza. La macchina deve essere riaccesa.

Sostituzione di cavi o spine

Gettare via immediatamente i cavi o le spine vecchi dopo averli sostituiti. È pericoloso inserire la spina di un cavo allentato in una presa di corrente a muro.

Se dovesse essere necessario provvedere alla sostituzione del cavo di alimentazione l'operazione dovrà essere eseguita dal fabbricante o da un tecnico autorizzato, al fine di evitare pericoli per la sicurezza.

Utilizzo di cavi di prolunga

Utilizzare esclusivamente un cavo di prolunga omologato adatto per la potenza nominale della macchina. La dimensione minima dei conduttori consentita è di 1,5 mm². Quando si utilizza un avvolgicavo, srotolare il cavo per l'intera lunghezza.

2. INFORMAZIONI RIGUARDANTI QUESTO PRODOTTO

Uso previsto

Questo prodotto è adatto per forare legno, metallo, ceramica e plastica utilizzando gli appositi utensili applicativi. Esso è concepito per l'uso in ambienti privati, ad esempio in casa. Non è consentito utilizzare la macchina per la lavorazione di alimenti e materiali nocivi. Il mandrino è progettato per l'uso con punte e utensili con gambo cilindrico e diametro di 1,5-13 mm. Questo elettroutensile è destinato all'uso esclusivo da parte di persone adulte. L'apparecchiatura deve essere utilizzata unicamente per lo scopo previsto. Qualsiasi altro utilizzo è considerato un caso di uso improprio e comporterà l'annullamento della garanzia. Il fabbricante declina ogni responsabilità per eventuali danni o lesioni di qualsiasi tipo causati da tale uso improprio.

DATI TECNICI

Tensione 230 V~
Frequenza 50 Hz
Potenza assorbita 720 W S1, 900	W S26 min
Classe di protezione II
Velocità a vuoto Marcia 1: 220-880 giri/min.Velocità 2: 650-2550giri/min.
Capacità mandrino 1,5-13 mm
Profondità di foratura max(corsa dell'alberino)	80 mm
Distanza tra il mandrino e la base	85-300 mm
Dimensioni della base 340 x 300 x 40 mm
Diametro di foratura max.Legno	∅40mm
Acciaio	∅13mm
Specifiche del laser:Classe di protezione	2
Lunghezza d'onda	650 nm
Uscita	< 1 mW
Peso 7,8 kg
Livello di pressione sonora LPA	79,7 dB(A) K=3 dB(A)
Livello di potenza sonora LWA	90,7 dB (A) K= 3 dB (A)

* S1, modalità di funzionamento continuo.

* S6, modalità di funzionamento continuo a periodi alterni. Cicli di lavoro identici con un periodo sottoposto a carico seguito da un periodo di funzionamento a vuoto. Tempo di funzionamento 6 minuti.

Proteggersi contro gli effetti delle vibrazioni sottoponendo l'elettroutensile e i relativi accessori a regolare manutenzione, cercare di mantenere calde le mani e organizzare opportunamente i turni di lavoro.

DESCRIZIONE

I numeri che compaiono nel testo si riferiscono alle figure riportate alle pagine 3-5.

1. Corpomacchina

2. Cappuccio di copertura

3. Vite di fissaggio volantino di regolazione profondità del foro

4. Volantino di regolazione profondità del foro

5. Base di sostegno

6. Chiavea brugola

7. Protezione

8. Vite di fissaggio protezione

9. Morsetto di bloccaggio rapido

10. Leva di bloccaggio rapido

11. Morsa (larghezza ganasce 75 mm)

12. Rondella elastica per morsa

13. Rondella per morsa

14. Dado per morsa

15. Vite per morsa

16. Guida pezzo parallela

17. Dado a sezione quadrata per guida pezzo

18. Manopola per regolazione della guida pezzo

19. Selettore di marcia

20.Laser

1. Luce di lavoro a LED

2. Accessoriopunta

23.Colonna

1. Fori di fissaggio

2. Leva di apertura/chiusura morsa

26.Mandrino

1. Manicotto inferiore del mandrino

2. Manicotto superiore del mandrino

3. Interruttore di accensione/spegnimento

30.Display

1. Manopola di regolazione battuta di profondità

2. Scala della profondità

3. Manovella di regolazione altezza

4. Bullone di fissaggio base di sostegno

5. Cavo di alimentazione

6. Leva di bloccaggio colonna

7. Perno del volantino di regolazione profondità del foro

8. Tasto di alimentazione

9. Tasto di selezione velocità o profondità

10. Tasto di riduzione velocità

11. Tasto di aumento velocità

12. Tasto di attivazione laser / luce di lavoro a LED

13. Tasto punto zero

14. Vite di regolazione raggio laser

3. ASSEMBLAGGIO

Prima di eseguire qualsiasi intervento sulla macchina, scollegare la spina dalla presa di corrente.

Controllo del prodotto e del materiale in dotazione

• Estrarre il trapano a colonna e gli accessori dalla confezione.
• Verificare che nella confezione siano effettivamente presenti tutte le parti previste (si veda la figura “Contenuto della confezione”).
• Controllare che il trapano a colonna e gli accessori non siano danneggiati.
• Non utilizzare il trapano a colonna se è dan-neggiato o mancano delle parti. Rivolgersi al Servizio clienti Vonroc.

Assemblaggio della colonna del trapano alla base di sostegno (Fig. C, D)

1. Appoggiare la base di sostegno (5) su una superficie piana.
2. Infilare la colonna (23) del trapano (1) nel foro presente nella base di sostegno (5), come illustrato nella Figura C1. Assicurarsi che il mandrino sia allineato correttamente, ossia posizionato sopra il foro centrale della base di sostegno (5).
3. Fissare la colonna (23) alla base di sostegno (5) stringendo il bullone di fissaggio (34) con la chiave a brugola (6) in dotazione.
4. Infine porre il cappuccio di copertura (2) in cima alla colonna (23), come illustrato nella Figura D.

Montaggio del volantino di regolazione della profondità del foro (Fig. E, F)

In fase di montaggio del volantino accertarsi che le superfici di accoppiamento combacino correttamente tra loro.

1. Montare il volantino di regolazione della profondità del foro (4) sul perno (37), come illustrato nella Figura E.
2. Fissare il volantino di regolazione della profondità del foro (4) al perno (37) utilizzando la vite (3) e un cacciavite per viti con impronta a croce PH2 (non incluso in dotazione).

Montaggio della protezione (Fig. G)

Rischio di lesioni personali! Il trapano a colonna non deve essere utilizzato senza la protezione installata.

• Inserire la protezione (7) sulla parte del corpo macchina con i fori, come mostrato nella Figura G.
• Fissare la protezione (7) con le viti (8) sui lati destro e sinistro utilizzando un cacciavite per viti con impronta a croce PH2 (non incluso in dotazione).

Montaggio del morsetto di bloccaggio rapido (Fig. B, C, H)

Rischio di lesioni personali! È vietato tenere fermi i pezzi da forare con le mani, data la pericolosità dell'operazione. Bloccare sempre il pezzo in una morsa o in un dispositivo di serraggio simile.

1. Seguire i passaggi descritti al capitolo “Assemblaggio della colonna alla base di sostegno”, ma inserire il morsetto di bloccaggio rapido (9) sulla colonna (23) prima di inserire quest'ultima nella base di sostegno (5), come illustrato nella Figura C2.
2. Assicurarsi che la tacca all'interno del morsetto di bloccaggio rapido (9) sia allineata al lato della colonna (23) con la cremagliera sporgente. La Figura B mostra il morsetto di bloccaggio rapido (9) montato correttamente.
3. A questo punto infilare la leva di bloccaggio rapido (10) nel morsetto di bloccaggio rapido (9), come illustrato nella Figura H.

Montaggio della morsa (Fig. A, I)

Rischio di lesioni personali! È vietato tenere fermi i pezzi da forare con le mani, data la pericolosità dell'operazione. Bloccare sempre il pezzo in una morsa o in un dispositivo di serraggio simile.

La base di sostegno è provvisto di scanalature per fissare o bloccare i dispositivi di bloccaggio.

1. Iniziare stringendo leggermente a mano le viti (15), le rondelle (13), le rondelle elastiche (12) e i dadi (14) sulla morsa (11), come illustrato nella Figura I.
2. A questo punto fare scorrere la morsa (11) nelle scanalature della base di sostegno (5), come illustrato nella Figura I.

3. Porre la morsa (11) nella posizione desiderata e stringere i dadi (14). Per farlo utilizzare una chiave inglese da 17 mm (non fornita in dotazione).

4. Le ganasce della morsa (11) possono essere aperte ruotando la manovella in senso antiorario e chiuse ruotandola in senso orario.

Montaggio della guida pezzo parallela (Fig. J, K)

Rischio di lesioni personali! È vietato tenere fermi i pezzi da forare con le mani, data la pericolosità dell'operazione. La guida pezzo parallela può essere utilizzata solo in combinazione con il morsetto di bloccaggio rapido o con un dispositivo di bloccaggio simile. Non è consentito utilizzare la guida pezzo e tenere fermo il pezzo da forare con le mani.

1. Iniziare stringendo leggermente a mano le manopole (18) e i dadi a sezione quadrata (17) sulla guida pezzo (16), come illustrato nella Figura J.
2. A questo punto fare scorrere la guida pezzo (16) nelle scanalature della base di sostegno (5), come illustrato nella Figura K.
3. Porre la guida pezzo (16) nella posizione desiderata e stringere le manopole (18) a mano.
4. La posizione della guida pezzo (16) può essere regolata facilmente allentando le manopole (18) e stringendole di nuovo.

Installazione di una macchina stazionaria (Fig. A, B)

Per garantire una manipolazione sicura, l'elet-troutensile deve essere fissato su una superficie di lavoro piana e stabile (ad esempio, un banco di lavoro) prima dell'uso. È possibile installare la macchina in due modi:

1. Su un banco di lavoro

In questo caso deve essere fissata al banco di lavoro con delle viti di fissaggio idonee. Per fare questo utilizzare i quattro fori (24) presenti nella base di sostegno (5), come illustrato nella Fig. D.

2. Su un telaio di supporto

Leggere tutte le avvertenze e le istruzioni incluse con il cavalletto. L'inosservanza delle avvertenze e delle istruzioni seguenti può causare scosse elettriche, incendi e/o gravi lesioni personali.

Assemblare correttamente il cavalletto prima montarvi sopra l'elettroutensile. Il corretto assemblaggio è importante per prevenire il rischio di cedimento.

In questo caso la macchina deve essere fissata al telaio di supporto con dei bulloni. Per fare questo utilizzare i quattro fori (24) presenti nella base di sostegno (5). Il telaio di supporto deve essere ancorato con 4 bulloni alla piastra a pavimento con dimensioni di almeno 1 metro quadrato.

4. USO

Controllare sempre le protezioni prima dell'uso.

Controllare che il trapano e i dispositivi di sicurezza non siano danneggiati o compromessi. Se si riscontrano danni o anomalie non utilizzare il trapano e rivolgersi al Servizio clienti Vonroc.

Accertarsi che la tensione di rete corrisponda alla tensione indicata sulla targhetta dei valori nominali.

Collegare la macchina unicamente a una presa di corrente con il contatto di messa a terra correttamente installato.

Evitare che si accumuli polvere nel luogo di lavoro. La polvere può facilmente incendiarsi.

Dopo ogni regolazione eseguita sull'elet-troutensile, serrare saldamente tutte le viti e le leve/manovelle di bloccaggio.

Installazione e rimozione di una punta (Fig. A)

Le punte e gli altri accessori dotati di codolo a sezione tonda di diametro compreso fra 1,5 e 13 mm possono essere fissati nel mandrino (26) del trapano a colonna.

1. Inserire la punta (22) nel mandrino e mantenerla in posizione. Nota: quando si utilizzano punte piccole, regolare prima il portautensili in base al diametro di foratura indicativo. In caso contrario, si rischia di non centrare correttamente la punta.

2. Fissare la punta serrando a mano il manicotto inferiore del mandrino (27) mediante rotazione in senso antiorario. Nota: il senso di rotazione è contrassegnato anche sull'anello di bloccaggio con la scritta "LOCK" (BLOCCA) accompagnata dall'indicazione del senso di rotazione.

3. Fissare la punta tenendo fermo il manicotto superiore del mandrino (28) e serrando il manicotto inferiore del mandrino (27) mediante rotazione in senso antiorario. Il mandrino emette uno scatto per ogni rotazione a indicare il bloccaggio.
4. Per rimuovere la punta aprire il mandrino tenendo fermo il manicotto superiore del mandrino (28) e allentando il manicotto inferiore del mandrino (27) mediante rotazione in senso orario. Nota: il senso di rotazione è contrassegnato anche sull'anello di bloccaggio con la scritta "UNLOCK" (SBLOCCA) accompagnata dall'indicazione del senso di rotazione.

Accensione e spegnimento (Fig. A, L)

Il trapano a colonna è dotato del sistema di sicurezza “no volt”, concepito per proteggere l’operatore da un riavvio indesiderato a seguito di una caduta di tensione. In questo caso, la macchina deve essere riavviata manualmente.

Accensione

1. Per accendere il display (30), premere il tasto (I) dell'interruttore di accensione/spegnimento (29).
2. Per avviare l'elettroutensile premere il tasto di alimentazione (38).

Spegnimento

1. Per interrompere l'operazione di foratura pre- mere il tasto di alimentazione (38).
2. Per spegnere completamente l'elettroutensile premere il tasto (0) dell'interruttore di accensione/spegnimento (29).

Nota: a questo punto l'elettroutensile è spento. Tutte le impostazioni correnti vengono eliminate. Oppure

- L'elettroutensile può essere spento in modo rapido, ad esempio se l'utensile applicativo si inceppa nel pezzo in lavorazione. Premere il tasto (0) dell'interruttore di accensione/spegnimento (29). spegnere immediatamente l'elettroutensile e il display.

Nota: a questo punto l'elettroutensile è spento. Tutte le impostazioni correnti vengono eliminate.

Regolazione della velocità di rotazione (Fig. A, L)

Se si seleziona una velocità di rotazione errata, l'utensile applicativo potrebbe incepparsi nel pezzo.

Il trapano a colonna è dotato di due ingranaggi meccanici e di un sistema di regolazione elettronica della velocità di rotazione. Selezionare la velocità di rotazione corretta prima di avviare il lavoro. La velocità di rotazione deve essere adeguata al diametro del foro da praticare e al materiale che si deve forare. Utilizzare il grafico delle velocità per impostare la velocità di rotazione appropriata. Il grafico mostra la velocità da impostare (giri/min) in funzione del diametro della punta (∅ in mm) per i materiali Acciaio e Legno. Nota: i valori riportati per le velocità di foratura sono solo indicativi.

Cambio di marcia (Fig. A)

Cambiare marcia solo quando il mandrino del trapano si è arrestato completamente (si rischiano danni agli ingranaggi).

• Ruotare il selettore di marcia (19) in posizione “1” per impostare una velocità a vuoto di 220 - 880 giri/min. In generale, questa marcia serve quando si devono eseguire fori di grande diametro.
• Ruotare il selettore di marcia (19) in posizione "2" per impostare una velocità a vuoto di 650 - 2550 giri/min. In generale, questa marcia serve quando si devono eseguire fori di piccolo diametro.

Verificare che il selettore di velocità (19) si blocchi correttamente nella posizione 1 o 2.

Regolazione della velocità di rotazione (Fig. A, L) L'intervallo di valori di velocità disponibile dipende dalla marcia selezionata (vedere il capitolo “Cambio marcia”).

1. Verificare che il display (30) sia acceso premen- do il tasto (I) dell'interruttore di accensione/ spegnimento (29) e attivare il trapano premen- do il pulsante di alimentazione (38).

2. Attendere alcuni secondi fino a quando il trapa-no raggiungerà la velocità corrente. È possibile osservare la velocità che sale sul display (30). Vedere anche la Figura L2.

3. Premere il tasto “+” (40) per aumentare la velocità.
4. Premere il tasto “-” (41) per ridurre la velocità.

Accensione e spegnimento del raggio laser e della luce di lavoro a LED (Fig. A, L)

• Verificare che il display (30) sia acceso premendo il tasto (I) dell'interruttore di accensione/spegnimento (29) e attivare il trapano premendo il pulsante di alimentazione (38).
• Premere ripetutamente il tasto di attivazione laser / luce di lavoro a LED (42) per passare tra le modalità “Laser”, “Luce” e “Laser e luce”.
• È possibile osservare la velocità che sale sul display (30). Vedere anche la Figura L3.
• "Laser" = croce laser accesa
• "Luce" = luce di lavoro a LED accesa
• “Laser e luce” = croce laser e luce di lavoro a LED entrambi accesi.
• Per spegnere il sistema, modificare le modalità o premere più volte il tasto di attivazione laser / luce di lavoro a LED (42) finché sul display non sarà visualizzato più nulla.

Regolazione del raggio laser (Fig. A, L)

Nota: per testare il funzionamento del laser è necessario che l'elettroutensile sia collegato alla presa di corrente.

Durante la regolazione del laser (ad esempio, quando viene spostato il braccio dell'utensile), non attivare mai l'interruttore di accensione/spegnimento. L'avvio accidentale dell'elettroutensile può provocare lesioni personali.

Se il laser (20) cessa di indicare la linea di taglio corretta è possibile ripetere la regolazione. Procedere come descritto di seguito:

1. Allentare la vite (44) e regolare la posizione del raggio laser.
2. Serrare la vite di (44).

Visualizzazione della profondità o della velocità di foratura (Fig. A, L)

Premendo il tasto di selezione velocità o profondità (39), è possibile selezionare la velocità di foratura o la profondità di foratura sul display (30).

• Verificare che il display (30) sia acceso premendo il tasto (1) dell'interruttore di accensione/spegnimento (29) e attivare il trapano premendo il pulsante di alimentazione (38).
• Per impostazione predefinita, sul display viene visualizzata la velocità, come mostrato nella Fig. L2.
• Premere il tasto di selezione velocità o profondità (39) per passare alla visualizzazione della profondità di foratura, come mostrato nella Figura L4.
• Premere nuovamente il tasto di selezione velocità o profondità (39) per tornare alla visualizzazione della velocità, come mostrato nella Figura L2.

Definizione del punto zero della profondità di foratura (Fig. A, L)

1. Verificare che il display (30) sia acceso premen- do il tasto (I) dell'interruttore di accensione/ spegnimento (29) e attivare il trapano premen- do il pulsante di alimentazione (38).
2. Impostare il display per mostrare la profondità di foratura (vedere il capitolo “Visualizzazione della profondità o della velocità di foratura”).
3. Quando la punta gira abbassare la testa della macchina utilizzando il volantino di regolazione profondità del foro (4). Il display mostra in modo continuo la deviazione dal punto zero corrente.
4. Fermarsi nella posizione desiderata e premere il tasto punto zero (43) per definire la profondità/altezza corrente come nuovo punto zero.
5. Sul display viene visualizzato il nuovo punto di partenza "0.0".

Regolazione dell'altezza (Fig. A, B)

Non regolare l'altezza dell'unità di trasmissione quando la macchina è in funzione. Azionare la leva di bloccaggio (36) solo quando il volantino di regolazione profondità del foro (4) si trova nella posizione iniziale. Questa misura precauzionale impedisce il verificarsi di potenziali lesioni personali.

La posizione della testa della macchina può essere regolata in base all'altezza del pezzo da forare o alla lunghezza dell'accessorio di perforazione. Regolare l'altezza della testa della macchina in modo che vi sia un gioco sufficiente tra la punta (22) e la superficie superiore del pezzo. Si consiglia un gioco di \~15 mm.

1. Allentare la leva di bloccaggio (36) sul retro della testa della macchina ruotandola di un giro in senso antiorario.
2. Ruotare la manovella di regolazione dell'altezza (33) in senso orario per sollevare la testa della macchina.
3. Ruotare la manovella di regolazione dell'altezza (33) in senso antiorario per abbassare la testa della macchina.
4. La regolazione dell'altezza non può essere ulteriormente modificata una volta raggiunto il punto morto superiore o inferiore.
5. Serrare la leva di bloccaggio (36) sul retro della testa della macchina, ruotandola di un giro in senso orario.
6. Dopo aver regolato l'altezza dell'unità di trasmissione, controllare nuovamente la posizione del pezzo da forare utilizzando la croce laser. Potrebbe essere necessario riposizionare il pezzo.

Nota: la macchina sarà ferma e senza gioco (movimento) solo dopo aver serrato la leva di bloccaggio (36).

Bloccaggio del pezzo da forare (Fig. A, B, M, N, O)

Rischio di lesioni personali! È vietato tenere fermi i pezzi da forare con le mani, data la pericolosità dell'operazione. Bloccare sempre il pezzo in una morsa o in un dispositivo di serraggio simile.

Il pezzo da forare deve essere bloccato saldamente. Non forare pezzi che non possano essere bloccati, ad esempio se sono troppo piccoli.

L'estremità libera di pezzi lunghi e pesanti deve sostenuta oppure deve esservi posto sotto un supporto.

Il trapano a colonna è dotato di un morsetto di bloccaggio rapido (9), di una guida pezzo parallela (16) e di una morsa (11) che possono essere utilizzati per bloccare correttamente un pezzo.

Bloccaggio del pezzo da forare con la morsa

La morsa può essere utilizzata per diverse applicazioni di serraggio ed è ideale per il bloccaggio di pezzi di piccole dimensioni.

1. Montare la morsa (11) come spiegato al capitolo "Montaggio della morsa".
2. Allentare le ganasce della morsa ruotando la manovella di apertura/chiusura morsa (25) in senso antiorario.
3. Posizionare il pezzo da forare facendo riferimento alla croce laser.
4. Serrare la morsa ruotando la manovella di apertura/chiusura morsa (25) in senso orario fino a bloccare saldamente il pezzo.
5. Dopo la foratura allentare le ganasce della morsa ruotando la manovella di apertura/chiusura morsa (25) in senso antiorario.

Bloccaggio di un pezzo con il morsetto di bloccaggio rapido

Il morsetto di bloccaggio rapido può essere utilizzato per diverse applicazioni di serraggio ed è ideale per bloccare materiali tondi o tubolari, oltre che lamiere e pannelli in legno.

1. Montare il morsetto di bloccaggio rapido (9) come spiegato al capitolo “Montaggio del morsetto di bloccaggio rapido”.
2. Allentare le ganasce della morsa ruotando la manovella di apertura/chiusura morsa (10) in senso antiorario.
3. Posizionare il pezzo da forare facendo riferimento alla croce laser.
4. Fare in modo che il morsetto di bloccaggio rapido (9) sia appoggiato sul pezzo da forare. Fare riferimento alla Figura N come esempio.
5. Serrare le ganasce della morsa ruotando la manovella di apertura/chiusura morsa (10) in senso orario fino a bloccare saldamente il pezzo.
6. Dopo la foratura allentare le ganasce della morsa ruotando la manovella di apertura/chiusura morsa (10) in senso antiorario. Ruotare lateralmente il morsetto di bloccaggio rapido (9) e rimuovere il pezzo.

Bloccaggio di un pezzo con il morsetto di bloc- caggio rapido in combinazione con la guida pezzo parallela

Rischio di lesioni personali! È vietato tenere fermi i pezzi da forare con le mani, data la pericolosità dell'operazione. La guida pezzo parallela può essere utilizzata solo in combinazione con il morsetto di bloccaggio rapido o con un dispositivo di bloccaggio simile. Non è consentito utilizzare la guida pezzo e tenere fermo il pezzo da forare con le mani.

La guida pezzo parallela (16) viene utilizzata per evitare che pezzi di grandi dimensioni subiscano una torsione. Essa può essere utilizzata solo in combinazione con il morsetto di bloccaggio rapido. Non è possibile utilizzarla con la morsa.

1. Montare la guida pezzo parallela (16) come spiegato al capitolo “Montaggio della guida pezzo parallela”.
2. Utilizzare il morsetto di bloccaggio rapido per fissare il pezzo da forare. Consultare il capitolo: "Bloccaggio di un pezzo con il morsetto di bloccaggio rapido".

Regolazione dell'arresto di profondità (Fig. B)

L'arresto di profondità può essere regolato, per limitare la profondità di foratura.

1. Allentare la manopola (31) dell'arresto di profondità di foratura. Vedere anche la Figura B.
2. Impostare l'arresto di profondità alla profondità desiderata utilizzando la scala della profondità (32).
3. Bloccare il pezzo da forare nella morsa (vedere il capitolo “Bloccaggio del pezzo da forare”).
4. Regolare l'altezza della testa della macchina (vedere il capitolo "Regolazione dell'altezza").
5. Posizionare la punta del trapano sul pezzo e definire il punto zero (vedere il capitolo “Definizione del punto zero della profondità di foratura”).
6. Eseguire un foro di prova.
7. Una volta visualizzata la profondità desiderata sul display (30), serrare saldamente la manopola (31) dell'arresto di profondità di foratura.
8. L'arresto di profondità è ora bloccato alla profondità di foratura desiderata.

Foratura

Rischio di danneggiamento! Dopo l'uso attendere 15 minuti che il trapano a colonna raggiunga la temperatura ambientale prima di proseguire con il lavoro.

La punta potrebbe incepparsi nel pezzo in lavorazione quando viene rimossa dal pezzo, causando un contraccolpo. Pertanto, assicurarsi di rallentare la velocità di avanzamento della punta verso la fine dell'operazione di foratura.

Posizionarsi sempre di fronte al trapano. In questo modo si avrà sempre una buona visuale del punto di foratura. Tenere le mani e le dita a debita distanza dall'utensile applicativo mentre gira. Non incrociare le braccia quando ci si trova davanti all'unità di trasmissione.

1. Preparare il trapano a colonna e il pezzo da forare come descritto nei capitoli precedenti.
2. Assicurarsi che la protezione (7) sia installata correttamente. Un esempio di protezione posizionata correttamente è mostrato nella Figura A.
3. Allineare il pezzo da forare e bloccarlo (vedere il capitolo “Bloccaggio del pezzo da lavorare”).
4. Collegare il trapano a colonna all'alimentazione elettrica.
5. Accendere il trapano a colonna (vedere il capitolo "Accensione/spegnimento").
6. Per la foratura, ruotare il volantino di regolazione profondità del foro (4) facendolo avanzare in modo uniforme, fino a raggiungere la profondità desiderata. Nota: durante la foratura di metalli, interrompere brevemente l'avanzamento per rompere i trucioli.
7. Dopo aver raggiunto la profondità di foratura, riportare il volantino di regolazione profondità del foro (4) nella posizione iniziale.
8. Spegnere il trapano a colonna.

Utilizzo ottimale

• L'avanzamento della punta viene eseguito manualmente utilizzando il volantino di regolazione profondità del foro (4).

• La velocità di taglio è influenzata dalla velocità di foratura e dal diametro della punta.

• La vita utile delle punte è determinata in gran parte dalla velocità di avanzamento e dalla velocità di rotazione del mandrino. Come regola generale, selezionare una velocità inferiore per le punte di diametro grande.

• Per i pezzi in metallo, ridurre la velocità di avanzamento e di taglio e raffreddare la punta con olio da perforazione. I pezzi di metallo devono essere punzonati al centro prima di essere forati.
• Per fori più grandi in lamiere sottili, utilizzare una velocità di avanzamento e una pressione di taglio ridotte, in modo che la punta non rimanga “bloccata” e il foro sia preciso a livello di dimensioni.
• Durante l'esecuzione di fori profondi (di profondità 2 volte superiore del diametro della punta) l'espulsione efficace dei trucioli viene impedita e la punta si riscalda. Ridurre la velocità di avanzamento e la velocità di foratura e ritrarre ripetutamente la punta dal foro per migliorare l'espulsione dei trucioli.
• Quando si eseguono fori di diametro superiore a 8 mm, si consiglia di eseguire una preferatura per evitare l'usura prematura e sollecitazioni sulla punta.

Trasporto

Durante il trasporto del trapano a colonna, sorreggerlo tenendo entrambe le mani sulla base di sostegno (5) o una mano sul corpo macchina principale (1). Non trasportare il trapano afferrandolo dal volantino di regolazione profondità del foro (4).

5. MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre la macchina e scollegare il cavo di alimentazione dalla presa di corrente.

Pulire regolarmente il corpo dell'elettroutensile con un panno morbido, preferibilmente dopo ogni utilizzo. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido in- umidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici.

PROTEZIONE DELL'AMBIENTE

apparecchiature elettriche o elettroniche difettose e/o scartate devono essere conferite presso gli opportuni siti di riciclaggio.

Solo per i Paesi UE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/UE sui rifiuti delle apparecchiature elettriche ed elettroniche e la relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

GARANZIA

I prodotti VONROC sono sviluppati secondo gli standard di qualità più elevati e sono garantiti esenti da difetti sia per quanto riguarda i materiali che la lavorazione per il periodo stabilito per legge a decorrere dalla data di acquisto iniziale. Se durante questo periodo il prodotto dovesse presentare dei difetti di materiali e/o di lavorazione, contattare direttamente VONROC.

Le seguenti circostanze sono escluse dalla garanzia:

• esecuzione o tentativo di esecuzione di riparazioni o modifiche alla macchina da parte di personale di centri di assistenza non autorizzati;
• usuranormale;
• maltrattamento, uso in maniera impropria o manutenzione inadeguata dell'apparecchio;
• impiego di ricambi non originali.

La presente costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non sono concesse altre garanzie, espresse o implicite, oltre a quelle descritte in questo manuale, ivi comprese le garanzie implicite di commerciabilità e di idoneità a uno scopo particolare. In nessun caso VONROC sarà ritenuta responsabile di alcun danno incidentale o consequenziale. I rimedi offerti dai rivenditori si limiteranno alla riparazione o alla sostituzione delle unità o dei componenti non conformi.

Il prodotto e il manuale d'uso sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.

1.SÄKERHETSANVISNINGAR
