MANUALE UTENTE ID502AC Vonroc

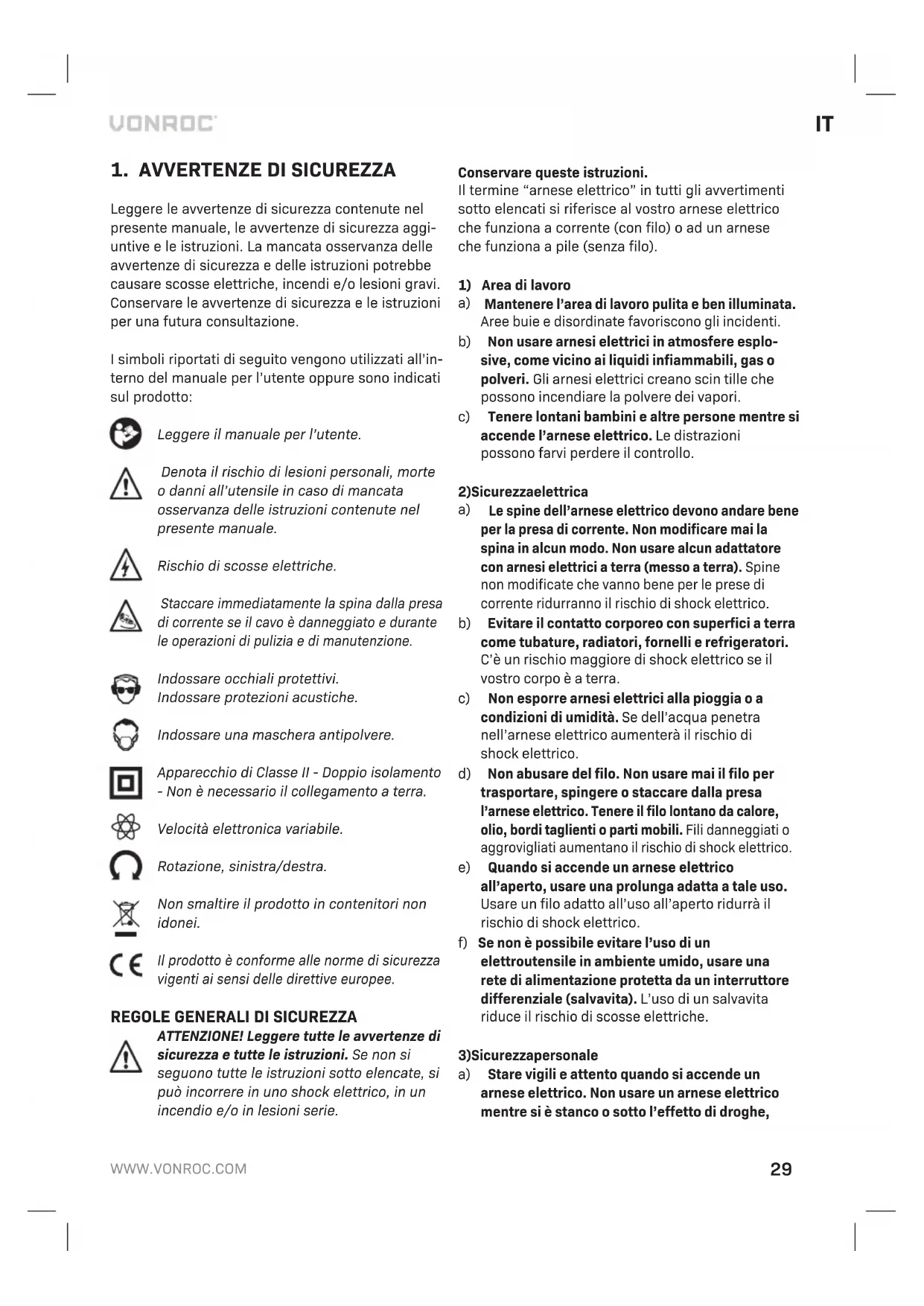

Leggere le avventenze di sicurezza containute nel presente manuale, le avventenze di sicurezza aggiuntive e le istruzioni. La mancata osservanza delle avventenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi. Conservare le avventenze di sicurezza e le istruzioni per una futura consulazione.

I symboli riportati di seguito vengono utilizzati all'interno del manuale per l'utente oppure sono indicati sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni continue nel presente manuale.

Rischio di scosse elettriche.

Staccare immediatamente la spina alla presa di corrente se il cavo è danneggiato e durante le operazioni di pulizia e di manutenzione.

Indossare occhiali protettivi.
Indossare protezioni acustiche.

Indossare una maschera antipolvere.

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

Velocità elettronica variabile.

Rotazione, sinistra/destra.

Non smaltire il prodotto in contentitori non idonei.

Il prodotto è conforme alle norme di sicurezza.
vigenti ai sensi delle direttive europee.

REGOLE GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avventenze di sicurezza e tutte le istruzioni. Se non si seguono tutte le istruzioni fatto elencate, si cui incorreire in uno shock elettrico, in un incendio e/o in lesioniserie.

Conservare queste istruzioni.

Il termine "arnese elettrico" in tutti gli avvertimenti除去 elencati si riferisce al vostro arnese elettrico che funzione a corrente (con filo) o ad un arnese che funzione a pile (senza filo).

1) Area di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata.
Aree buie e disordinate favoriscono gli incidenti.
b) Non usare arnesi elettrici in atmospere esplo sive, come vicino ai liquidi infiammabili, gas o polveri. Gli arnesi elettrici creano scin tille che possono incendiare la polvere dei vapori.
c) Tenere lontani bambini e altre personne quando si accende l'arnese elettrico. Le distrazioni possono farvi perdere il controllo.

2)Sicurezzaelettrica

a) Le spine dell'arnese elettrico devono andare bene per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici a terra (messo a terra). Spine non modificate che vanno bene per le prese di corrente riduranno il rischio di shock elettrico.
b) Evitare il contatto corporeo con superfici a terra come tubature, radiatori, fornelli e refrigeratori. C'è un rischio maggiore di shock elettrico se il vostro corpo è a terra.
c) Non esporre arnesi elettrici alla pioggia o a condizioni di umidità. Se dell'acqua penetrà nell'arnese elettrico aumento è il rischio di shock elettrico.
d) Non abusare del filo. Non usare mai il filo per trasportare, spingere o staccare alla presa l'arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti o parti mobili. Fili danneggiati o aggrovigliati augmentano il rischio di shock elettrico.
e) Quando si accende un arnese elettrico all'aperto, usare una prolonga adatta a tale uso. Usare un filo adatto all'uso all'aperto ridurra il rischio di shock elettrico.
f) Se non è possibile evitare l'uso di un elettrotensile in ambiente umido, usare una rete di alimentazione protetta da un interrottore differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.

3)Sicurezzapersonale

a) Stare vigili e attento quando si accende un arnese elettrico. Non usare un arnese elettrico quando si è stanco o sotto l'effetto di droghe,

alcool o medicinali. Un momento di disattenzione nelle si accendono arnesi elettrici cui po causare delle gravi lesioni personali.

b) Usare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Disposi tivi di sicurezza come mascherina per la polvere, scarpe di sicurezza antiscivolo, casco, o protezioni per le orecchie usate nelle appropriate condizioni, ridurranno le lesioni personali.
c) Prevenire l'avvio accidentale. Assicurarsi che l'interruttore sia spento prima di collegarsi. Trasportare elettroutensili tenendo il dato sull'interruttore di accensione o dare corrente ad elettroutensili con l'interruttore acceso cui dare luogo a incidenti.
d) Rimuoveregni chiave regolatrice o chiave per dadi prima di accendere l'arnese elettrico. Una chiave per dadi o una chiave lasciata attaccata ad una parte rotante dell'arnese elettrico cui provocare lesioni personali.
e) Cercare di mantenere l'equilibrio. Mantenere sempre un punto d'appoggio appropriato. Questo consente un controllo migliorè dell'arnese elettrico in situazioni inaspettate.
f) Vestirsi adeguatamente. Non indossare vestiti larghi o gioielli. Tenere lontano capelli, vestiti e quanti delle parti mobili. Vestiti larghi, gioielli o capelli lunghi possono essere presi nelle parti mobili.
g) Se vengono forniti dispositivi per la connessione dell'estrazione della polvere e attrezzature di raccolta, assicurarsi che questi siano collegati e usati correttamente. L'uso di questi dispositivi cui ridurre i rischi correlati alla polvere.
h) Non lasciare che la confidenza acquisita dall'uso Frequente induca l'utilizzatore ad assumere comportamenti imprudenti e a ignorare i principi di sicurezza per l'utensile. Una semplice distrazione può provocare gravi lesioni personali in una frazione di secondo.
4) Uso e manutenzione dell'arnese elettrico
a) Non forzare l'arnese elettrico. Usare l'arnese elettrico corretto per il vostro impiego. L'arnese elettrico corretto farà il lavoro meglio e in maniera più sicura alla velocità per la quale è stato progettato.
b) Non usare l'arnese elettrico se l'interruttore non si accende o non si spegne. Ogni arnese elettrico che non può essere controllato con l'interruttore è pericoloso e delve essere riparato.

c) Scollegare la spina alla sorgente di elettricità prima di fare qualsiasi regolazione, cancellare gli accessori, o conservare arnesi elettrici. Tali misure di sicurezza preventive riducono il rischio di accendere l'arnese elettrico accidentamente.
d) Conservare gli arnesi elettrici inattivi fuori alla portata dei bambini e non permettere a persone che non hanno CONFIDenza con l'arnese elettrico o con queste istruzioni di usare l'arnese elettrico. Gli arnesi elettrici sono pericolosi per utenti inesperti.
e) Mantenere gli arnesi elettrici. Controllare il non allineamento o l'attacco di parti mobili, la rottura di parti ed agli other condizione che può influire sul funzionamento degli arnesi elettrici. Se è danneggiato, far riparare l'arnese elettrico prima dell'uso. Molti incidenti sono causati da arnesi elettrici mantenuti male.
f) Mantenere gli arnesi da taglio affilati e puliti. Et meo probabile che si attacchino degli arnesi da taglio manteni correttamente con tagli affiliate e questi sono anche più facile da controllare.
g) Usare l'arnese elettrico, gli accessori e le parti dell'arnese ecc, secondo queste istruzioni e nel modo pensato per il particolare tipo di arnese elettrico, tenendoiconto delle condizioni di lavoro e del lavoro da svolgere. L'uso dell'arnese elettrico per operazioni diverse da quale pensate potrebbe causare situazioni pericolose.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e libero da olio e grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in sicurezza l'utensile in situazioni impreviste.

5)Riparazione

a) L'assistenza per l'elettroutensile deve essere prestata da un technician qualificato che utilizzi soltanto ricambi originali. In quello modo viene garantita la sicurezza dell'elettroutensile.

AVVERTENZE DI SICUREZZA AGGIUNTIVE PER I TRAPANI A PERCUSSION

Questa macchina è adatta per lavori leggeri. Non sovraccaricare la macchina

a) Quando si eseguono perforazioni a percussione indossare protezioni acustiche. L'esposizione al rumore più provocare la perdita dell'udito.
b) Utilizzato l'impugnatura/le impugnature ausili-aria/e se fornita/e in dotazione con l'utensile. La perdita di controllo cui causare lesioni

personali.

c) Quando si eseguono operazioni in cui l'elettroutensile può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione, tenerlo esclusivamente delle impugnature, che sono isolate. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la currente elettricaanche alle parti metalliche esposte dell'elettroutensile con il pericolo di provocare la folgorazione dell'operatore.

Sicurezza elettrica

Quando siutilizzanoapparecchi elettrici,osservare sempre lenormedi sicurezzavigenti nel proprio paese per ridurre il rischio di incendi, scosse elettrichee lesioni personali. Leggere leistruzioni di sicurezza riportate di seguito otoile那一elle allegate al presente manuale.

Controllare sempre che la tensione di alimentazione corrisponda alla tensione sulla.

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

Se non è possibile evitare l'uso di un elettrotensile in ambiente umido, usare una rete di alimentazione protetta da un interrottore differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.

2.INFORMATIONIRELATIVE ALL'ELETTROUTENSILE

Uso previsto

Questo trapano a percussione è destinato all'esecuzione di fori nel legno, nel metallo e nella plastica e alla tassellatura (con la funzione di martello) in mattoni e calcestruzzo.

DATI TECHNICI

Model No. ID502AC
Tensione di rete 220-240V~
Frequenza di rete 50/60Hz
Potenza assorbita 850W
Velocità a vuoto 0-3000/min
Frequenza di percussione 0-48000/min
Dimensione max. mandrino 13mm

Diametro punte trapano max. Legno Calcestruzzo Acciaio	25mm 16mm 13mm
Peso 2,1 kg
Pressione sonora \( L_{PA} \)	94 + 3 dB(A)
Potenza sonora \( L_{WA} \)	105 + 3 dB(A)
Perforazione di metalli, \( a_{h,D} \)	5,4 + 1,5 m/s2
Perforazione a percussione di calcestruzzo, \( a_{h,ID} \)	10,3 + 1,5 m/s2

Livello di emissione di vibrazioni

Il livello di emissione di vibrazioni indicate nel presente manuale d'istruzioni è stato misurato in base al test standardizzato previsto alla normativa EN62841; più essere utilizzato per confrontare vari apparentechi fra loro e come valutazione preliminare dell'esposizione alle vibrazioni quando si utilizesl'utensile per le applicazioni menzionate.

• L'uso dell'utensile per applicazioni o con accessori diversi o in condizioni di scarsa manutenzione, potrebbe augmentare notevolmente il livello di esposizione a vibrazioni.
• I momenti in cui l'utensile è spento o quando è acceso ma non viene utilizzato potrebbero ridurre sensibilmente il livello di esposizione a vibrazioni.

Proteggersi contro gli effetti delle vibrazioni sottoponendo l'utensile e i relativi accessori a regolare manutenzione, evitare il raffreddamento delle mani, organizzato opportunamente i torni di lavoro.

DESCRIZIONE

I numero che compaiano nel testo si riferisconoagli schemi riportati alle pagine 2.

Fig. A

1. Mandrino
2. Selettore di funzione
3. Fermo di profondità
4. Pulsante di blocco
5. Interru tture On/Off
6. Selettore di regolazione della velocità
7. Selettore di rotazione sinistra/destra
8. Impugnatura laterale

Fig.B

1. Collare posteriore
   10.Collare anterio

3. ASSEMBLAGGIO

Inserimento e rimozione dell'impugnatura ausilia-ria (Fig. A)

Montaggio

• Allentare l'impugnatura ausiliaria (8).
• Far scivolare l'impugnatura ausiliaria (8) sopra il foro del mandrino (1).
• Ruotare l'impugnatura ausiliaria (8) sulla posizione richiesta.
• Serrare l'impugnatura ausiliaria (8).

Rimozione

• Allentare l'impugnatura ausiliaria (8).
  Rimuovere l'impugnatura ausiliaria (8) dal foro del mandrino (1).

Cambio e rimozione delle punte di perforazione (Fig. A-B)

La macchina è adatta per l'utilizzo delle seguenti punte da trapano:

• Legno (HSS)
  Metallo (HSS)
• Calcestruzzo / muratura (metallo duro)

Prima diambiare le punte rimuovere la spina alla presa di corrente a muro.

Ispezionare regolarmente le punte durante l'uso. Le punte smussate dovrebbero essere affiliate o sostituite.

• Apriere il mandrino (1) ruotando il collare anteriore (10) in senso orario e tenerdo fermo contemporaneamente il collare posteriori (9) oppure ruotandolo in senso antiorario e insere la punta nell'apertura del mandrino.
• Stringere la punta ruotando il collare anteriore (10) in senso antiorario e tenendo fermo contemporaneamente il collare posteriore (9) oppure ruotandolo in senso orario.

Regolazione del fermo di profondità (Fig. A)

• Inserire il fermo di profondità (3) atraverso il foro sull'anello dell'impugnatura laterale.
• Fare scorrere il righello fino alla profondità desiderata.

4. FUNZIONAMENTO

I trapani a percussione richiedono una pressione minima da parte dell'operatore. Una pressione eccessiva esercitata sull'elettroutensile potrebbe dare origine a un inutile surriscaldamento del motore, facendo bruciare l'utensile.

Interruttore On/Off (Fig. A)

• Accendere l'elettroutensile premendo l'interrut-tore On/Off (5).Rilasciando l'interruttore On/Off (5) I'eletroutensile si spelne.
• Premendo l'interruttore On/Off (5) è possibile regolare la velocità di rotazione: esercitando una pressione maggiore sul pulsante la velocità di rotazione+aumenta,mente riducendo a la pressione la velocità di rotazione si abbassa.

Pulsante di blocco (Fig. A)

• É possible bloccare binterruttore On/Off (5) premendo binterruttore On/Off (5) seguito dal pulsante di blocco (4).
• Per rimuovere il blocco premere di nuovo l'interruttore On/Off (5).

Regolazione della velocità di rotazione Massima (Fig. A)

• Regolare la velocità ruotando la rotella di regolazione velocità nella posizione (6) di velocità di rotazione massima desiderata

Regolazione della direzione di rotazione (Fig. A)

Non cancellare la direzione di rotazione durante l'uso.

• Rotazione in senso antiorario: fare scorrere il selettore sinistra/destra (7) su "L".
• Rotazione in senso orario: fare scorrere il selektore sinistra/destra (7) su "R".

Selettore di funzione (Fig. A)

Per evitare danni alla macchina, la regolazione del selettore di funzione (2) dovrè essere eseguita solamente quando l'elettroutensile non è in funzione.

• Posizione are il selettore di funzione (2) su (10) per la funzione di perforazione.
• Posizione are il selettore di funzione (2) su (9) per la funzione di tassellatura (con martello).

Suggerimenti per l'utente

Usare sempre l'eletttroutensile con l'impugnatura laterale fissata in posizione: essere a lavorare in modo più conforme vole miglioreraanche la precisiione del lavoro.

Attenzione: punte di trapano e scalpelli possono diventare molto caldi.

Perforazione e tassellatura

• Per fori di grande dimensioni, ad esempio nel calcestruzzo molto duro, cominciare utilizzato una punta più piccola per eseguire il foro pilota, quando passare alla punta della dimensione nominale.
• Tenere fermo l'elettroutensile saldamente con tutte due le mani. è necessario essere consapevoli del fatto che la punta può rimanere incastrata e l'elettroutensile potrebbe improvisamente girarsi (soprattutto se si stanno esuguendo fori profondi).
  Non esercitare molta pressione sull'elettroutensile. Lasciare che I'elettroutensile svolga il lavoro.

5. MANUTENZIONE

Assicurarsi che la macchina non sia molto tensione durante i lavori di manutenzione sul motore.

Pulire regolarmente il corps dell'elettroutensile con un panno morbido, preferibilmente dopo agli uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolaremente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzato solventi come benzina, alcol, ammoniaica, ecc. Le sostanje chimiche di quello tipo danneggiano i componenti sintetici.

RISPETTO AMBIENTALE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli eletttroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/EUSui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative

locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico. Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati nella ulteriore notifica.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire alla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante quello periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono esclude da esta garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
  Normale usura.
• L'utensile è stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzato parti di ricambio non originali.

Ciò costituisce l'unica garanzia espresa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono altri il presente documento, ivi comprese le garanzie implicite di commerciarità e idoneità per uno scopo particolare. In nessun caso VONROC sare responsabile di eventuali danni incidentali o consequencesi. I rime-di dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati alla ulteriori notifica.
