NÁVOD K OBSLUZE DH501AC Vonroc

Překlad originálního návodu k obsluze 61WWW.VONROC.COM2

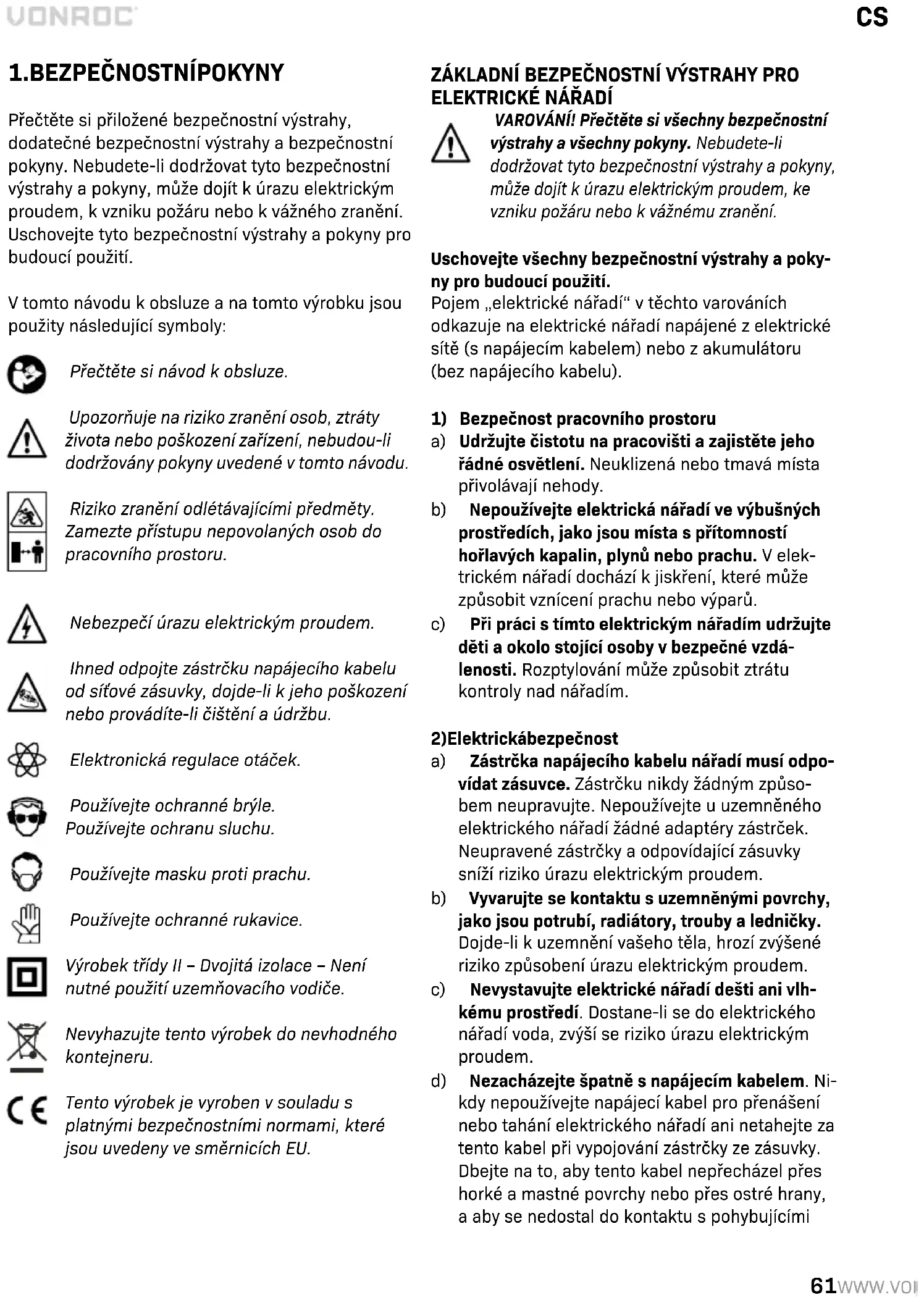

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití. V tomto návodu k obsluze a na tomto výrobku jsou použity následující symboly: Přečtěte si návod k obsluze. Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené v tomto návodu. Riziko zranění odlétávajícími předměty. Zamezte přístupu nepovolaných osob do pracovního prostoru. Nebezpečí úrazu elektrickým proudem. Ihned odpojte zástrčku napájecího kabelu od síťové zásuvky, dojde-li k jeho poškození nebo provádíte-li čištění a údržbu. Elektronická regulace otáček. Používejte ochranné brýle. Používejte ochranu sluchu. Používejte masku proti prachu. Používejte ochranné rukavice. Výrobek třídy II – Dvojitá izolace – Není nutné použití uzemňovacího vodiče. Nevyhazujte tento výrobek do nevhodného kontejneru. Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU. ZÁKLADNÍ BEZPEČNOSTNÍ VÝSTRAHY PRO

VAROVÁNÍ! Přečtěte si všechny bezpečnostní výstrahy a všechny pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, ke vzniku požáru nebo k vážnému zranění. Uschovejte všechny bezpečnostní výstrahy a poky- ny pro budoucí použití. Pojem „elektrické nářadí“ v těchto varováních odkazuje na elektrické nářadí napájené z elektrické sítě (s napájecím kabelem) nebo z akumulátoru (bez napájecího kabelu).

1) Bezpečnost pracovního prostoru

a) Udržujte čistotu na pracovišti a zajistěte jeho řádné osvětlení. Neuklizená nebo tmavá místa přivolávají nehody. b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa s přítomností hořlavých kapalin, plynů nebo prachu. V elek- trickém nářadí dochází k jiskření, které může způsobit vznícení prachu nebo výparů. c) Při práci s tímto elektrickým nářadím udržujte děti a okolo stojící osoby v bezpečné vzdá- lenosti. Rozptylování může způsobit ztrátu kontroly nad nářadím.

2) Elektrická bezpečnost

a) Zástrčka napájecího kabelu nářadí musí odpo- vídat zásuvce. Zástrčku nikdy žádným způso- bem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné adaptéry zástrček. Neupravené zástrčky a odpovídající zásuvky sníží riziko úrazu elektrickým proudem. b) Vyvarujte se kontaktu s uzemněnými povrchy, jako jsou potrubí, radiátory, trouby a ledničky. Dojde-li k uzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem. c) Nevystavujte elektrické nářadí dešti ani vlh- kému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem. d) Nezacházejte špatně s napájecím kabelem. Ni- kdy nepoužívejte napájecí kabel pro přenášení nebo tahání elektrického nářadí ani netahejte za tento kabel při vypojování zástrčky ze zásuvky. Dbejte na to, aby tento kabel nepřecházel přes horké a mastné povrchy nebo přes ostré hrany, a aby se nedostal do kontaktu s pohybujícími62

se částmi. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e) Používáte-li elektrické nářadí venku, používejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem. f) Musíte-li používat toto elektrické nářadí ve vlh- kém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

a) Při práci s tímto elektrickým nářadím buďte stále pozorní, sledujte, co provádíte, a použí- vejte zdravý rozum. Nepoužívejte elektrické ná- řadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při práci s elektrickým nářadím může způsobit velmi vážná zranění. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou maska proti prachu, neklouzavá pra- covní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány v příslušných pod- mínkách, zmenšují riziko způsobení zranění osob. c) Zabraňte náhodnému spuštění nářadí. Před při- pojením elektrického nářadí k napájecímu zdroji nebo před vložením akumulátoru do nářadí také před zvednutím nářadí nebo před jeho přenáše- ním se ujistěte, zda je vypínač na nářadí v poloze vypnuto. Přenášení elektrického nářadí s prstem na spínači nebo připojení elektrického nářadí ke zdroji elektrické energie, je-li spínač v poloze za- pnuto, zvyšuje pravděpodobnost vzniku nehod. d) Před zapnutím elektrického nářadí vždy od- straňte všechny klíče a seřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způso- bit zranění osob. e) Nepřeceňujte své síly. Vždy udržujte správný postoj a rovnováhu. Tak si zachováte lepší kont- rolu nad nářadím v neočekávaných situacích. f) Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Udržujte vlasy, oblečení a rukavice v bezpečné vzdálenosti od všech pohyblivých čás- tí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi. g) Jsou-li zařízení vybavena adaptérem pro připo- jení odsávacího systému, ujistěte se, zda je od- sávací zařízení správně připojeno a zda správně plní svoji funkci. Použití odsávání prachu může snížit rizika spojená s prací v prašném prostředí. h) Nedovolte, aby jistota získaná častým použí

váním nářadí vedla ke snížení vaší pozornosti a ignorování zásad bezpečné práce s nářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.

4) Použití elektrického nářadí a jeho údržba

a) Nepřetěžujte elektrické nářadí. Používejte pro pro- váděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe a bezpečněji, je-li použito pro práce, pro které je určeno. b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Elektrické nářadí, které nelze ovládat pomocí spouštěcího spínače, je velmi nebezpečné a musí být opraveno. c) Před prováděním jakéhokoliv seřízení, před výměnou příslušenství nebo před uložením odpojte napájecí kabel nářadí od napájecího zdroje nebo z nářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí. d) Uložte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny s tímto nářadím nebo s těmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je v rukách neproškolených osob nebezpečné. e) Provádějte údržbu elektrického nářadí. Zkontro- lujte nevyrovnání nebo váznutí pohyblivých částí, poškození součástí a jiné stavy, které by mohly mít vliv na správnou funkci nářadí. Je-li elektric- ké nářadí poškozeno, zajistěte jeho opravu dříve, než jej použijete. Mnohé nehody bývají způsobe- ny nedostatečnou údržbou elektrického nářadí. f) Udržujte řezné nástroje ostré a čisté. U správně udržovaných řezných nástrojů s ostrými řeznými břity je menší pravděpodobnost jejich zabloko- vání a lépe se s nimi pracuje. g) Používejte elektrické nářadí, příslušenství, pra- covní nástroje atd. v souladu s těmito pokyny a berte v úvahu pracovní podmínky a práci, která má být provedena. Použití elektrického nářadí pro práce, pro které není určeno, může vést k nebezpečným situacím. h) Dbejte na to, aby byly rukojeti a úchopné povrchy suché, čisté a zbavené olejů a maziv. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neo- čekávaných situacích.CS

a) Svěřte opravu svého elektrického nářadí pouze osobě s příslušnou kvalifikací, která bude použí- vat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí. b) Dojde-li k poškození napájecího kabelu, musí být vyměněn výrobcem, jeho autorizovaným servisem nebo osobou s příslušnou kvalifikací, aby se předešlo možným rizikům. DOPLŇKOVÁ BEZPEČNOSTNÍ VAROVÁNÍ PRO BOURACÍ KLADIVA a) Používejte ochranu sluchu. Nadměrné působení hluku může mít za následek ztrátu sluchu. b) Používejte přídavné rukojeti, jsou-li s nářadím dodávány. Ztráta kontroly může způsobit zraně- ní osob. c) Při provádění prací, během nichž se může pracovní nástroj dostat do kontaktu se skrytým elektrickým vedením nebo s vlastním napáje- cím kabelem, držte elektrické nářadí pouze za izolovaná místa určená pro úchop. Pracovní příslušenství, které se dostane do kontaktu s „živým“ elektrickým vodičem, může způsobit, že nechráněné kovové části nářadí budou také „živé“, což by mohlo vést k úrazu obsluhy elek- trickým proudem. Elektrická bezpečnost Používáte-li elektrická zařízení, vždy dodržujte plat- né bezpečnostní předpisy, aby bylo omezeno riziko vzniku požáru, úrazu elektrickým proudem nebo zranění osob. Přečtěte si následující bezpečnostní pokyny i přiložené bezpečnostní pokyny. Vždy zkontrolujte, zda se napájecí napětí sítě shoduje s napájecím napětím na výkonovém štítku. Nářadí třídy II – Dvojitá izolace – Není nutné použití uzemňovacího vodiče.

• Nepoužívejte tento výrobek, je-li poškozen jeho napájecí kabel nebo zástrčka.

• Používejte pouze prodlužovací kabely, které jsou vhodné pro příkon tohoto zařízení a které mají minimální průřez 1,5 mm

. Budete-li používat prodlužovací kabel na cívce, vždy odmotejte celý kabel.

2. INFORMACE O NÁŘADÍ

Určené použití Bourací kladivo je určeno pro bourání betonu, seká- ní betonu, drážkování a řezání tyčí. Není vhodné pro použití na staveništích TECHNICKÉ ÚDAJE Model č. DH501AC Napětí sítě 220–240 V~Kmitočet sítě 50 HzPříkon 1200 WPočet rázů 3100/minPočet poloh sekáče 12Hmotnost 6,22 kgAkustický tlak (L ) 94 dB(A) K = 3 dB(A)Akustický výkon (L

105 dB(A) K = 3 dB(A)Zaručený (L ) 105 dB(A)VibracePříklepové vrtání do betonu ah, HD12,550 m/s K = 1,5 m/s Sekání ah, Cheq15,876 m/s K = 1,5 m/s

Používejte ochranu sluchu. Úroveň vibrací Deklarovaná úroveň vibrací uvedená v tomto návo- du byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 60745. Tato úroveň vibrací může být použita pro srovnání jed- notlivých nářadí mezi sebou a také při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích.

• Použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušen- stvím může značně zvýšit působení vibrací.

• Doba, kdy je nářadí vypnuto nebo kdy je v chodu, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zmírnit. Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.64

POPIS Čísla v následujícím textu odkazují na obrázky na straně 2.

2. Kontrolka napájení

3. Zajišťovací tlačítko

Před sestavením nářadí vždy vypněte a odpojte zástrčku napájecího kabelu od síťové zásuvky. Nasazení a vyjmutí příslušenství (obr. B) Upozornění: sekáče mohou být velmi horké. Nepoužívejte tupé sekáče. Tupé sekáče musíte okamžitě naostřit nebo vyměnit. Toto nářadí je vybaveno sklíčidlem SDS Max. Nasazení

Naneste několik kapek oleje na hřídel příslušenství.

2. Posuňte upínací objímku (5) směrem dozadu.

3. Vložte příslušenství do sklíčidla (4).

4. Uvolněte upínací objímku (5).

5. Zatlačte pojistný kroužek (8) dopředu a otočte ho

do požadované polohy. Před použitím nářadí se ujistěte, že pojistný kroužek zapadl na své místo. Vyjmutí

1. Posuňte upínací objímku (5) směrem dozadu.

2. Vyjměte příslušenství ze sklíčidla (4).

3. Uvolněte upínací objímku (5).

Nastavení pomocné rukojeti (Obr. A)

1. Povolte pomocnou rukojeť (7) otáčením proti

směru pohybu hodinových ručiček.

2. Otočte pomocnou rukojeť (7) do požadované

3. Utáhněte pomocnou rukojeť (7) otáčením ve

směru pohybu hodinových ručiček. Neodstraňujte pomocnou rukojeť z nářadí!!

Bourací kladiva potřebují jen velmi malý tlak uživatele. Nadměrný tlak působící na nářadí může vést k zbytečnému přehřívání motoru ak nadměrnému zahřívání pracovního nástroje. Může také dojít k deformaci sekáče a k problémům při jeho vyjímání z nářadí. Zapnutí a vypnutí (Obr. A)

• Chcete-li nářadí zapnout, stiskněte vypínač (1).

• Chcete-li nářadí vypnout, uvolněte vypínač (1). Zajišťovací tlačítko (Obr. A)

• Vypínač (1) můžete zajistit v zapnuté poloze jeho stisknutím a následným stiskem zajišťova- cího tlačítka (3).

• Zajišťovací tlačítko pak můžete uvolnit krátkým stiskem vypínače (1). Rady pro optimální použití

• Upněte si obrobek. Pro malé obrobky používejte upínací zařízení.

• Držte nářadí pevně za rukojeť.

• Nevyvíjejte na toto nářadí příliš velký tlak. Ne- chejte nářadí pracovat jeho vlastním tempem.

• Před odložením nářadí vypněte a počkejte, dokud nedojde k úplnému zastavení jeho pra- covního příslušenství.

Před čištěním a prováděním údržby nářadí vždy vypněte a vypojte zástrčku napájecího kabelu ze síťové zásuvky. Pravidelně čistěte kryt zařízení jemným hadří- kem, ideálně po každém použití. Ujistěte se, že nejsou větrací otvory zaneseny prachem ani jinými nečistotami. Odolnější nečistoty odstraňte pomocí jemného hadříku navlhčeného v mýdlové pěně. Nepoužívejte žádná rozpouštědla, jako jsou benzín, líh, čpavek atd. Takové chemické látky mohou způ- sobit poškození dílů z umělé hmoty.CS

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel. Pouze pro země EU Nevyhazujte elektrická nářadí do běžného domácí- ho odpadu. Podle evropské směrnice 2012/19/EC týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí. ZÁRUKA Výrobky VONROC jsou vyvíjeny v souladu s poža- davky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrob- cích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmuVONROC.

• Opravy nebo úpravy tohoto zařízení byly pro- vedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;

• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;

• Byly použity neoriginální náhradní díly. Výše uvedené představuje jedinou záruku poskyto- vanou společností, ať už výslovnou nebo předpo- kládanou. Neexistují žádné další záruky, výslovné nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti avhodnosti pro určitý účel. VONROC vžádném případě neodpovídá za jakékoliv náhodné ani následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevy- hovujících jednotek nebo dílů. Na tomto výrobku a v tomto návodu mohou být prováděny změny. Specifikace mohou být změněny bez dalšího upozornění.6667 VONROC • Lingenstraat 6 • 8028 PM Zwolle • The Netherlands Zwolle, 01-08-2022 H.G.F Rosberg CEO
