Termék típusa	Kalapácsfúrógép
Márka	Vonroc
Modell	DH501AC
Tápellátás feszültsége	220-240 V ~
Frekvencia	50 Hz
Felvett teljesítmény	1 200 W
Ütésszám	3 100 ütés/perc
Véső pozíciók száma	12
Súly	6,22 kg
Befogó típusa	SDS Max
Védelmi osztály	II. osztály (kettős szigetelés)
Hangnyomásszint	94 dB(A) (K=3 dB(A))
Hangteljesítményszint	105 dB(A) (K=3 dB(A))
Rezgések (betonfúrás)	12,55 m/s² (K=1,5 m/s²)
Rezgések (vésés)	15,876 m/s² (K=1,5 m/s²)
Kiegészítő fogantyú	Állítható (tartozék)
Kapcsoló reteszeléssel	Igen
Tápellátás	Hálózati (kábel)
Rendeltetésszerű használat	Beton bontása, vésése, hornyolása
Karbantartás	Puha ruhával tisztítsa; ne használjon oldószereket
Ajánlott védőfelszerelések	Hallásvédelem, védőszemüveg, porvédő maszk, kesztyű
Garancia	Törvényes garancia (országtól függően)

Gyakran ismételt kérdések - DH501AC Vonroc

Hogyan kell felszerelni egy vésőt a DH501AC kalapácsfúrógépre?

Véső felszereléséhez néhány csepp olajat kenjen a szerszám szárára. Húzza hátra a reteszelő hüvelyt, helyezze be a szerszámot az SDS Max befogóba, majd engedje el a hüvelyt. Tolja előre a reteszelőgyűrűt, forgassa el a kívánt pozícióba, majd húzza vissza a reteszeléshez.

Hogyan kell beállítani a kiegészítő fogantyút?

Lazítsa meg a kiegészítő fogantyút az óramutató járásával ellentétes irányba forgatva. Forgassa el a kívánt pozícióba, majd húzza meg az óramutató járásával megegyező irányba. Soha ne távolítsa el a kiegészítő fogantyút.

Hogyan kell reteszelni a Be/Ki kapcsolót?

Nyomja meg a Be/Ki kapcsolót, majd nyomja meg a reteszelő gombot a bekapcsolt állapot rögzítéséhez. A reteszelés feloldásához röviden nyomja meg ismét a kapcsolót.

Milyen védőfelszereléseket kell viselni?

Mindig viseljen hallásvédőt, védőszemüveget, porvédő maszkot és védőkesztyűt. Ezen felszerelések használata csökkenti a sérülések kockázatát.

Hogyan kell karbantartani a kalapácsfúrógépet?

Tisztítás előtt kapcsolja ki és húzza ki a gépet. Rendszeresen tisztítsa a burkolatot puha ruhával, lehetőleg minden használat után. Ügyeljen arra, hogy a szellőzőnyílások pormentesek maradjanak. Ne használjon oldószereket, például benzint vagy alkoholt.

Mit tegyek, ha a tápkábel megsérül?

Ha a kábel sérült, azt a gyártónak, annak ügyfélszolgálatának vagy hasonlóan képzett személynek kell kicserélnie az áramütés veszélyének elkerülése érdekében.

Mekkora a DH501AC fúrógép teljesítménye?

A felvett teljesítmény 1 200 W, hálózati feszültség 220-240 V és frekvencia 50 Hz.

Használható-e a kalapácsfúrógép a szabadban?

Igen, de használjon kültéri használatra engedélyezett hosszabbítót. Ha a nedvesség elkerülhetetlen, használjon FI-relével (áram-védőkapcsoló) védett tápegységet az áramütés kockázatának csökkentése érdekében.

Hogyan kell megváltoztatni a véső pozícióját?

Tolja előre a reteszelőgyűrűt, forgassa el a kívánt pozícióba a 12 elérhető pozíció közül, majd engedje el, hogy visszaugorjon és reteszeljen.

Milyen anyagok fúrhatók ezzel a kalapácsfúrógéppel?

Beton fúrására, bontására, vésésére és hornyolására tervezték. Nem építkezési használatra szánt.

HASZNÁLATI ÚTMUTATÓ DH501AC Vonroc

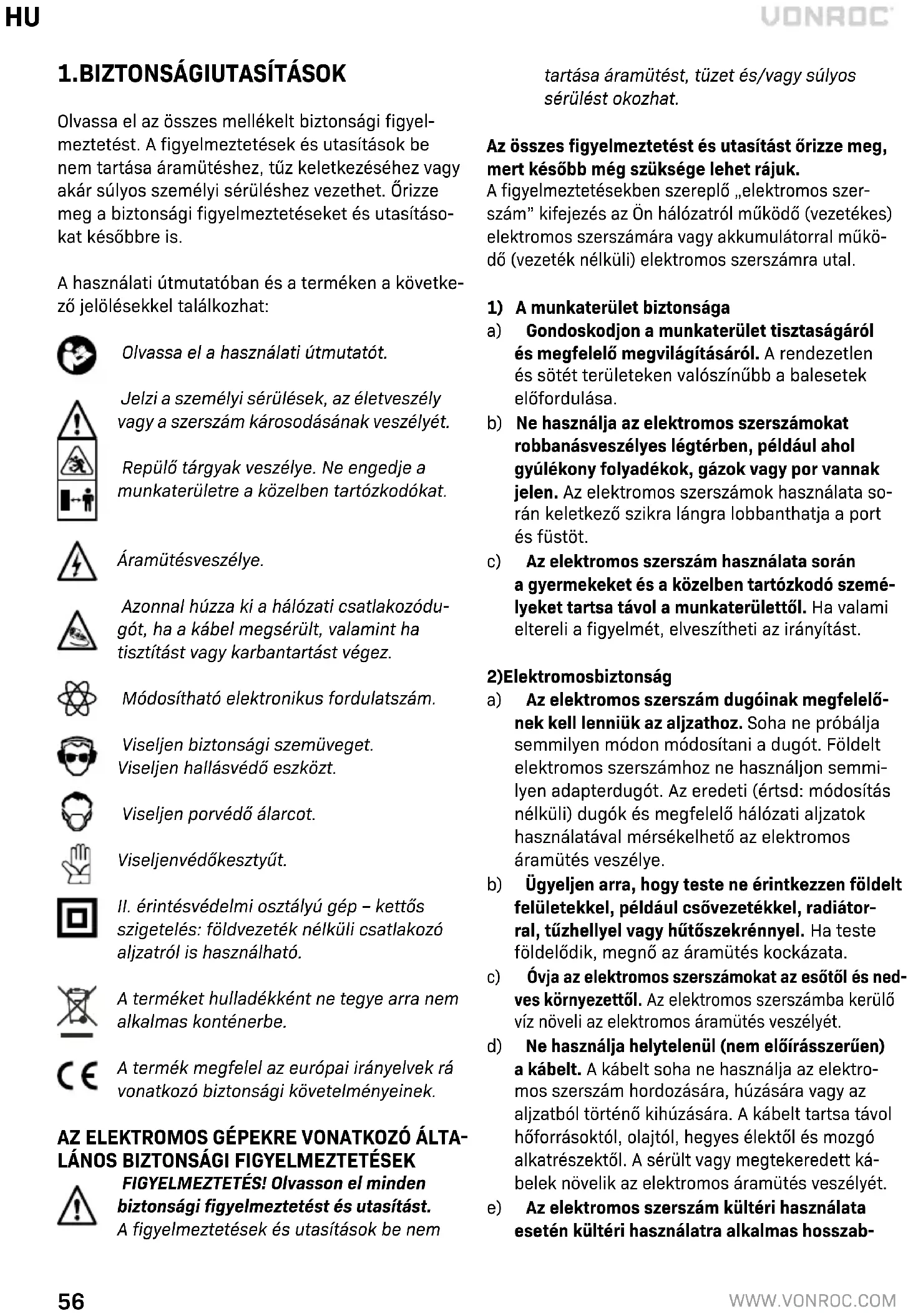

1. BIZTONSÁGIUTASÍTÁSOK

Olvassa el az összes mellékelt biztonsági figyel- meztetést. A figyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Órizze meg a biztonsági figyelmeztetéseket és utasításokat későbbre is.

A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:

Olvassa el a használati útmutatót.

Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét.

Repülő tárgyak veszélye. Ne engedje a munkaterületre a közelben tartózkodókat.

Áramütésveszélye.

Azonnal húzza ki a hálózati csatlakozódu- gót, ha a kábel megsérült, valamint ha tisztítást vagy karbantartást végez.

Módosítható elektronikus fordulatszám.

Viseljen biztonsági szemüveget. Viseljen hallásvédő eszközt.

Viseljen porvédő álarcot.

Viseljenvédőkesztyűt.

II. érintésvédelmi osztályú gép – kettős szigetelés: földvezeték nélküli csatlakozó aljzatról is használható.

A terméket hulladékként ne tegye arra nem alkalmas konténerbe.

A termék megfelel az európai irányelvek rá vonatkozó biztonsági követelményeinek.

AZ ELEKTROMOS GÉPEKRE VONATKOZÓ ÁLTA- LÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

FIGYELMEZTETÉS! Olvasson el minden biztonsági figyelmeztetést és utasítást.

A figyelmeztetések és utasítások be nem

tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

Az összes figyelmeztetést és utasítást őrizze meg, mert később még szüksége lehet rájuk.

A figyelmeztetésekben szereplő „elektromos szerszám” kifejezés az Ön hálózatról működő (vezetékes) elektromos szerszámára vagy akkumulátorral működő (vezeték nélküli) elektromos szerszámra utal.

1) A munkaterület biztonsága

a) Gondoskodjon a munkaterület tisztaságáról és megfelelő megvilágításáról. A rendezetlen és sötét területeken valószínűbb a balesetek előfordulása.
b) Ne használja az elektromos szerszámokat robbanásveszélyes légtérben, például ahol gyúlékony folyadékok, gázok vagy por vannak jelen. Az elektromos szerszámok használata során keletkező szikra lángra lobbanthatja a port és füstöt.
c) Az elektromos szerszám használata során a gyermekeket és a közelben tartózkodó személyeket tartsa távol a munkaterülettől. Ha valami eltereli a figyelmét, elveszítheti az irányítást.

2) Elektromosbiztonság

a) Az elektromos szerszám dugóinak megfelelőnek kell lenniük az aljzathoz. Soha ne próbálja semmilyen módon módosítani a dugót. Földelt elektromos szerszámhoz ne használjon semmilyen adapterdugót. Az eredeti (értsd: módosítás nélküli) dugók és megfelelő hálózati aljzatok használatával mérsékelhető az elektromos áramütés veszélye.
b) Ügyeljen arra, hogy teste ne érintkezzen földelt felületekkel, például csővezetékkel, radiátorral, tűzhellyel vagy hűtőszekrénnyel. Ha teste földelődik, megnő az áramütés kockázata.
c) Óvja az elektromos szerszámokat az esőtől és nedves környezettől. Az elektromos szerszámba kerülő víz növeli az elektromos áramütés veszélyét.
d) Ne használja helytelenül (nem előírásszerűen) a kábelt. A kábelt soha ne használja az elektromos szerszám hordozására, húzására vagy az aljzatból történő kihúzására. A kábelt tartsa távol hőforrásoktól, olajtól, hegyes élektől és mozgó alkatrészektől. A sérült vagy megtekeredett kábelek növelik az elektromos áramütés veszélyét.
e) Az elektromos szerszám kültéri használata esetén kültéri használatra alkalmas hosszab-

bító kábelt használjon. A kültéri használatra alkalmas kábel használatával mérsékelhető az elektromos áramütés veszélye.

f) Ha az elektromos szerszámot mindenképpen nedves környezetben kell használni, akkor használjon áramvédő kapcsolóval (RCD) ellátott tápforrást. Az áramvédő kapcsolóval ellátott tápforrás használatával mérsékelhető az elektromos áramütés veszélye.

3)Személyibiztonság

a) Az elektromos szerszám használata során maradjon éber, koncentráljon az éppen végzett műveletre és használja a józan ítélőképességét. Ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll, ne használjon elektromos szerszámot. Az elektromos szerszámok használata közben egyetlen pillanatnyi figyelmetlenség is súlyos személyi sérülést okozhat.
b) Használjon egyéni védőfelszerelést. Mindig viseljen szemvédő felszerelést. A megfelelő körülményekhez való védőeszközökkel (például pormaszkkal, csúszásgátló biztonsági cipővel, munkavédelmi sisakkal vagy hallásvédő eszközzel) csökkenthető a személyi sérülések kockázata.
c) Gondoskodjon a gép véletlen elindulásának a megelőzéséről. A szerszám tápforráshoz és/vagy akkumulátorcsomaghoz történő csatlakoztatása, kézbevétele vagy hordozása előtt győződjön meg róla, hogy a kapcsoló OFF (kikapcsolt) állásban van. Ha úgy hordozza az elektromos szerszámot, hogy az ujja a kapcsolón van, vagy úgy helyezi feszültség alá, hogy a kapcsolója ON (bekapcs.) helyzetben van, ez növeli a balesetek kockázatát.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a csavarkulcsokat vagy beállító kulcsokat. Az elektromos szerszám forgó alkatrészein felejtett csavarkulcs vagy beállító kulcs személyi sérülést okozhat.
e) Ne próbáljon túlnyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal, egyensúlyát megtartva álljon a talajon. Így könnyebben tudja irányítani az elektromos szerszámot a váratlan helyzetekben.
f) Viseljen megfelelő öltözetet. Ne viseljen laza ruhát vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A mozgó alkatrészek behúzhatják a ruhákat, az ékszereket és a hosszú hajat.

g) Ha a szerszámhoz porelszívó és porgyűjtő eszközt is lehet csatlakoztatni, akkor gondoskodjon ezek csatlakoztatásáról és megfelelő használatáról. A porgyűjtő rendszerek használatával csökkenthetők a porral kapcsolatos veszélyek.
h) Ne engedje, hogy a szerszámok gyakori használata során szerzett tapasztalatai túlzott biztonságérzetet keltsenek Önben, és amiatt elhanyagolja a biztonsági alapelveket. A figyelmetlenségnek pillanatok alatt súlyos sérülés lehet a következménye.

4) Az elektromos szerszám használata és ápolása
a) Az elektromos szerszámot tilos túlzott erőkifejtéssel használni. Az alkalmazási célnak megfelelő elektromos szerszámot használjon. A megfelelő elektromos szerszám jobban, biztonságosabban végzi a munkát azon a fordulatszámon, amire azt tervezték.
b) Ne használja az elektromos szerszámot, ha az nem kapcsolható be/ki a főkapcsolóval. Bármely elektromos szerszám veszélyes lehet, amit a kapcsolóval nem lehet irányítani, ezért az ilyen elektromos szerszámot meg kell javíttatni.
c) Válassza le a dugót a tápforrásról és/vagy az akkumulátorcsomagot az elektromos szerszámról, mielőtt bármilyen módosítást végez, tartozékot cserél vagy eltárolja az elektromos szerszámot. Ezekkel a megelőző biztonsági intézkedésekkel csökkenthető az elektromos szerszám véletlen elindulásának a kockázata.
d) A használaton kívüli elektromos szerszámot olyan helyen tárolja, ahol gyermekek nem férhetnek hozzá; ne engedje, hogy olyan személyek használják, akik az elektromos szerszámot és ezeket az utasításokat nem ismerik. Az elektromos szerszám rendkívül veszélyes lehet szakképzetlen felhasználók kezeiben.
e) Tartsa karban az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek nem állítódtak-e el vagy nem szorulnak-e, nincsenek-e a szerszámon törött alkatrészek, és nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják a szerszám működését. Ha az elektromos szerszám sérült, használat előtt javíttassa meg. A hanyagul karbantartott elektromos szerszámok sok balesetet okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszá- mok beszorulásának kisebb a valószínűsége, ráadásul könnyebben irányíthatók.

g) Az elektromos szerszámot, tartozékokat és szerszámszárakat stb. a használati útmutató-nak megfelelően használja, a munkakörülmények és az elvégzendő feladat figyelembevé-telével. Ha az elektromos gépet a rendeltetési céljától eltérően használják, az veszélyhelyzetet teremthet.
h) Tartsa a fogantyúkat és egyéb markolási felületeket szárazon, tisztán, olajtól és zsírtól mentesen. Váratlan helyzetekben a csúszós fogantyúk és egyéb markolási felületek akadályozzák a szerszám biztonságos kezelését és irányítását.

5)Szerviz

a) Az elektromos szerszámot képzett javító szakemberrel javíttassa, csakis az eredetivel azonos pótalkatrészeket használjon fel. Ez szavatolja, hogy az elektromos szerszám továbbra is biztonságos maradjon.
b) Ha a hálózati csatlakozódugó megsérült, a veszélyhelyzetek elkerülése érdekében ki kell cseréltetni a gyártóval, megbízott szervizzel vagy más, hasonlóan képzett szakemberrel.

TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK A BONTÓKALAPÁCSOKRA VONATKOZÓAN

a) Viseljen fülvédő eszközt. A magas zajszint halláskárosodást okozhat.
b) Ha a szerszámnak vannak segédmarkolatai, akkor használja őket. A gép feletti uralom elvesztése balesetet okozhat.
c) Az elektromos szerszámot a szigetelt markolási felületeinél fogja, ha olyan műveletet végez, amelynek során előfordulhat, hogy a tartozék rej-tett vezetékbe vagy a szerszám saját vezetékébe ütközik. Ha a vágószerszám feszültség alatt levő vezetékhez ér, a szerszám fém részei feszültség alá kerülnek, és a kezelőt áramütés érheti.

Elektromos biztonság

Villamos kisgépek használatakor mindig tartsa be az adott ország tüz és áramütés elleni és egyéb balesetek elkerülését célzó szabályokat. Olvassa el a következő biztonsági utasításokat és a géphez mellékelt munkavédelmi utasításokat is.

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

II érintésvédelmi osztályú gép - Kettős szigetelés: földvezeték nélküli csatlakozó aljzatról is használható.

• Ne használja a gépet, ha a hálózati kábel vagy a hálózati csatlakozódugó sérült.
• Csak olyan hosszabbító kábelt használjon amely megfelel a berendezés névleges teljesítményének és legalább 1,5 mm² vastag. Ha tekercset használ a hosszabbító kábelhez, mindig teljesen tekerje le a kábelt.

2. A GÉP ADATAI

Rendeltetésszerű használat

A bontókalapács rendeltetése alapján beton bontására, vésésére, hornyolásra és betonvas vágására szolgál.

Nem alkalmas építkezésen történő használatra

MÜSZAKI ADATOK

Modellazonosító DH501AC
Hálózati feszültség 220–240 V ~
Hálózati frekvencia 50 Hz
Felvett teljesítmény 1200 W
Ütéssebesség 3100/perc
Vésőpozíció száma 12
Súly	6,22 kg
Hangnyomás (L _PA )	94 dB(A) K=3 dB(A)
Hangteljesítmény (L _WA )	105 dB(A) K=3 dB(A)
Garantál (L _WA )	105 dB(A)
Rezgés
Fúrókalapács mód betonon ah, HD	12 550 m/s ^2 K=1,5 m/s ^2
Vésés ah, Cheq	15 876 m/s ^8 K=1,5 m/s ^2

Viseljen hallásvédő eszközt.

Rezgés értékek

A használati útmutatóban megadott rezgéskibocsátási értékek mérése az EN 60745 szabvány szerinti egységesített eljárással történt; az értékek használhatók gépek összehasonlítására és a munkavégzés

közbeni rezgés terhelés előzetes megbecslésére az adott alkalmazási területen.

• Ha az elektromos kéziszerszámot más területen használják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentősen megnövekedhet.
• Azok az időtartamok, amely alatt a gép üresen jár vagy áll, jelentősen csökkenthetik a tényleges terhelést.

Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.

LEÍRÁS

A szövegbeli számok a 2. oldal képeire utalnak.

1.Főkapcsoló
2.Tápfeszültségjelző
3. Rögzítő gomb
4.Tokmány
5.Záróhüvely
6. Fő markolat
7.Segédmarkolat
8. Véspozíció zárógyűrű
9. Kenési pont

3.ÖSSZESZERELÉS

Szerelés előtt mindig kapcsolja ki a gépet, és húzza ki a hálózati csatlakozódugót.

Tartozék felhelyezése, levétele (B ábra)

Vigyázat: a vésők nagyon felforrósodhatnak.

Ne használjon életlen vésőt! A tompa vésőket azonnal élezze meg vagy cserélje ki.

A gép SDS Max tokmánnyal rendelkezik.

Felszerelés

1. Cseppentsen pár csepp olajat a tartozék tengelyére.
2. Csúsztassa hátra a záróhüvelyt (5).
3. Helyezze be a tartozékot a tokmányba (4).
4. Oldja ki a záróhüvelyt (5).
5. Nyomja a zárógyűrűt (8) előre és forgassa azt a kívánt pozícióba. A gép használata előtt győződ-

jön meg arról, hogy a zárógyűrű visszament a hátsó helyzetébe.

Eltávolítás

1. Csúsztassa hátra a záróhüvelyt (5).
2. Vegye ki a tartozékot a tokmányból (4).
3. Oldja ki a záróhüvelyt (5).

Segédmarkolat beállítása (A ábra)

1. Az óramutató járásával ellentétes irányba forgatva lazítsa meg a segédmarkolatot (7).
2. Forgassa a segédmarkolatot (7) a kívánt pozícióba.
3. Húzza meg a segédmarkolatot (7) az óramutató járásával megegyező irányban elforgatva.

Ne szerelje le a segédmarkolatot a gépről!

4.MÜKÖDÉS

A bontókalapácsot csak nagyon kis mértékben kell nyomni. A szerszámra kifejtett nagyon erős nyomás miatt feleslegesen túlmelegszik a motor, pörkölődik a használt szerszám. A véső akár úgy el is görbülhet, hogy nem lehet kivenni a gépből.

Bekapcsolás, kikapcsolás (A ábra)

• A gép bekapcsolásához nyomja meg a főkapcsolót (1).
• A gép kikapcsolásához engedje fel a főkapcsolót (1).

Rögzítógomb (A ábra)

• A főkapcsoló (1) helyzete rögzíthető, ha megnyomása után a rögzítő gombot (3) is megnyomja.
• A kapcsoló rögzítését a főkapcsoló gomb (1) újbóli rövid megnyomásával lehet kioldani.

Hasznos ötletek a szerszám optimális működéséhez

• Rögzítse a munkadarabot. Kis munkadaraboknál használjon satut.
• Erősen fogja meg a gépet a markolatnál fogva.
• Kapcsolja be a gépet.
• Ne nyomja túl erősen a gépet. Hagyja, hogy a gép dolgozzon.
• Kapcsolja ki a gépet, majd várja meg, amíg teljesen leáll, csak utána tegye le.

5. KARBANTARTÁS

Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet, és húzza ki a hálózati csatlakozódugót.

A gép burkolatát rendszeresen, lehetőleg minden használat után törölje át puha ronggyal. Ügyeljen arra, hogy a szellőzőnyílások portól és piszoktól mentesek legyenek. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Ne használjon oldószert, benzint, alkoholt, ammóniát stb. Az ilyen vegyszerek kárt tesznek a szintetikus alkatrészekben.

KÖRNYEZETVÉDELEM

A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó hulladékgyűjtő helyeken kell leadni.

Csak EU országokban

Elektromos szerszámot ne dobjon a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EU európai irányely és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell kiselejtezni.

JÓTÁLLÁS

A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a termékben ezen időszak alatt bármilyen hiba jelentkezik anyag- és/ vagy gyártási hiba miatt, kérjük, forduljon közvetlenül az Ön VONROC kapcsolattartójához.

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen;
• Normál elhasználódás és kopás;
• A terméket szabálytalanul vagy nem rendeltetésszerűen használták, vagy a karbantartása nem volt megfelelő;
• Nem eredeti pótalkatrészeket használtak.

A garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem biztosítunk más garanciákat (sem kifejezett, sem beleértett garanciákat, ideértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A forgalmazók jogorvoslati teendői az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére korlátozódik.

A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.

1.BEZPEČNOSTNÍPOKYNY

(HU) Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az Európai Parlamentnek és a Tanácsnak az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének (2011. június 8.), valamint a következő szabványoknak és jogszabályoknak:
