Produkttype	Borehammer
Mærke	Vonroc
Model	DH501AC
Forsyningsspænding	220-240 V ~
Frekvens	50 Hz
Effektoptagelse	1 200 W
Slagfrekvens	3 100 slag/min
Antal mejselpositioner	12
Vægt	6,22 kg
Patrontype	SDS Max
Beskyttelsesklasse	Klasse II (dobbeltisolering)
Lydtryksniveau	94 dB(A) (K=3 dB(A))
Lydeffektniveau	105 dB(A) (K=3 dB(A))
Vibration (betonboring)	12,55 m/s² (K=1,5 m/s²)
Vibration (mejsling)	15,876 m/s² (K=1,5 m/s²)
Ekstra håndtag	Justerbar (inkluderet)
Kontakt med lås	Ja
Strømforsyning	Net (ledning)
Tilsigtet brug	Nedbrydning, mejselning, rille i beton
Vedligeholdelse	Rengør med en blød klud; brug ikke opløsningsmidler
Anbefalet sikkerhedsudstyr	Høreværn, beskyttelsesbriller, støvmaske, handsker
Garanti	Lovpligtig garanti (afhænger af land)

Ofte stillede spørgsmål - DH501AC Vonroc

Hvordan installeres en mejsel på borehammeren DH501AC?

For at installere en mejsel, påfør et par dråber olie på tilbehørets skaft. Skub låsehylsteret bagud, indsæt tilbehøret i SDS Max-patronen, og slip derefter hylsteret. Skub låseringen fremad og drej den til den ønskede position, og skub den derefter tilbage for at låse.

Hvordan justeres det ekstra håndtag?

Løsn det ekstra håndtag ved at dreje det mod uret. Drej det til den ønskede position, og stram derefter ved at dreje det med uret. Fjern aldrig det ekstra håndtag.

Hvordan låses tænd/sluk-kontakten?

Tryk på tænd/sluk-kontakten, og tryk derefter på låseknappen for at holde den i tændt position. For at låse op, tryk kortvarigt på kontakten igen.

Hvilket sikkerhedsudstyr skal bæres?

Bær altid høreværn, beskyttelsesbriller, støvmaske og beskyttelseshandsker. Brug af dette udstyr reducerer risikoen for skader.

Hvordan vedligeholdes borehammeren?

Før rengøring skal maskinen slukkes og trækkes ud. Rengør jævnligt huset med en blød klud, helst efter hver brug. Sørg for, at ventilationsåbningerne holdes fri for støv. Brug ikke opløsningsmidler som benzin eller alkohol.

Hvad gør jeg, hvis strømkablet er beskadiget?

Hvis kablet er beskadiget, skal det udskiftes af producenten, dennes serviceafdeling eller en tilsvarende kvalificeret person for at undgå risiko for elektrisk stød.

Hvad er effekten på borehammeren DH501AC?

Effektoptagelsen er 1 200 W, med en netspænding på 220-240 V og en frekvens på 50 Hz.

Kan borehammeren bruges udendørs?

Ja, men brug en forlængerledning, der er godkendt til udendørs brug. Hvis fugt er uundgåelig, skal du bruge en strømforsyning beskyttet af en fejlstrømsafbryder (RCD) for at reducere risikoen for elektrisk stød.

Hvordan skifter man mejselpositionen?

Skub låseringen fremad, drej den til den ønskede position blandt de 12 tilgængelige positioner, og slip den derefter, så den går tilbage og låser.

Hvilke materialer kan bores med denne borehammer?

Den er designet til boring, nedbrydning, mejselning og rille i beton. Den er ikke beregnet til brug på en byggeplads.

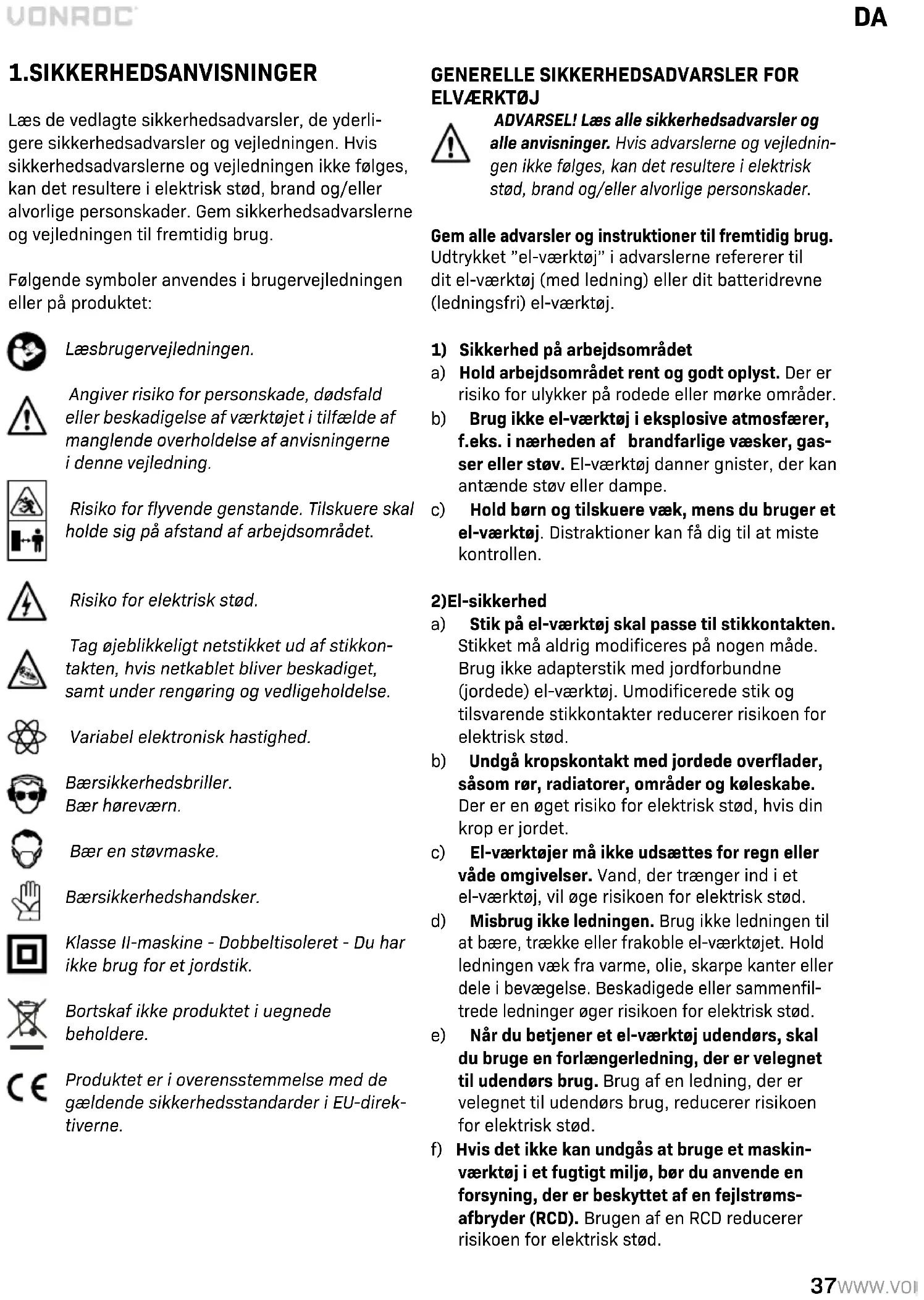

BRUGSANVISNING DH501AC Vonroc

Læs de vedlagte sikkerhedsadvarsler, de yderligere sikkerhedsadvarsler og vejledningen. Hvis sikkerhedsadvarslerne og vejledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. Gem sikkerhedsadvarslerne og vejledningen til fremtidig brug.

Følgende symboler anvendes i brugervejledningen eller på produktet:

Læsbrugervejledningen.

Angiver risiko for personskade, dødsfald eller beskadigelse af værktøjet i tilfælde af manglende overholdelse af anvisningerne i denne vejledning.

Risiko for flyvende genstande. Tilskuere skal holde sig på afstand af arbejdsområdet.

Risiko for elektrisk stød.

Tag øjeblikkeligt netstikket ud af stikkontakten, hvis netkablet bliver beskadiget, samt under rengøring og vedligeholdelse.

Variabel elektronisk hastighed.

Bærsikkerhedshandsker.

Klasse Il-maskine - Dobbeltisoleret - Du har ikke brug for et jordstik.

Bortskaf ikke produktet i uegnede beholdere.

Produktet er i overensstemmelse med de gældende sikkerhedsstandarder i EU-direktiverne.

GENERELLE SIKKERHEDSADVARSLER FOR ELVÆRKT∅J

ADVARSEL! Læs alle sikkerhedsadvarsler og alle anvisninger. Hvis advarslerne og vejledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader.

Gem alle advarsler og instruktioner til fremtidig brug. Udtrykket "el-værktøj" i advarslerne refererer til dit el-værktøj (med ledning) eller dit batteridrevne (ledningsfri) el-værktøj.

1) Sikkerhed på arbejdsområdet
a) Hold arbejdsområdet rent og godt oplyst. Der er risiko for ulykker på rodede eller mørke områder.
b) Brug ikke el-værktøj i eksplosive atmosfærer, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. El-værktøj danner gnister, der kan antænde støv eller dampe.
c) Hold børn og tilskuere væk, mens du bruger et el-værktøj. Distraktioner kan få dig til at miste kontrollen.

2) El-sikkerhed

a) Stik på el-værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Brug ikke adapterstik med jordforbundne (jordede) el-værktøj. Umodificerede stik og tilsvarende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordede overflader, såsom rør, radiatorer, områder og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordet.
c) El-værktøjer må ikke udsættes for regn eller våde omgivelser. Vand, der trænger ind i et el-værktøj, vil øge risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug ikke ledningen til at bære, trække eller frakoble el-værktøjet. Hold ledningen væk fra varme, olie, skarpe kanter eller dele i bevægelse. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når du betjener et el-værktøj udendørs, skal du bruge en forlængerledning, der er velegnet til udendørs brug. Brug af en ledning, der er velegnet til udendørs brug, reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge et maskinværktøj i et fugtigt miljø, bør du anvende en forsyning, der er beskyttet af en fejlstrømsafbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

3)Personligsikkerhed

a) Vær opmærksom, se hvad du laver, og brug din sunde fornuft, når du bruger et el-værktøj. Brug ikke et el-værktøj, når du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under brug af el-værktøj kan resultere i alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Bær altid øjenværn. Beskyttelsesudstyr såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, der bruges til passende forhold, reducerer personskader.

c) Undgå utilsigtet start. Sørg for, at kontakten er slukket, før du tilslutter strømkilden og/eller batteripakken, tager maskinen op eller bærer værktøjet. Hvis el-værktøj bæres med fingeren på kontakten, eller når el-værktøj strømføres med tændt kontakt, kan der nemt ske ulykker.

d) Fjern en eventuel justeringsnøgle eller skruenøgle, inden du tænder for el-værktøjet. En skruenøgle eller en justeringsnøgle, der er fastgjort til en roterende del af el-værktøjet, kan resultere i personskade.

e) Ræk dig ikke for langt. Hold altid et korrekt fodfæste og balancen. Dette giver bedre kontrol over el-værktøjet i uventede situationer.

f) Klæd dig korrekt. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan sætte sig fast i bevægelige dele.

g) Hvis der leveres enheder til tilslutning af støvudsugnings- og opsamlingsfaciliteter, skal du sikre, at disse er tilsluttet og bliver brugt korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.

h) Lad ikke kendskab opnået gennem hyppig brug af værktøj lade dig blive tilbagelænet og ignorere værktøjssikkerhedsprincipper. En skødesløs handling kan forårsage alvorlig personskade inden for en brøkdel af et sekund.

4) Brug og pleje af el-værktøj

a) Tving ikke el-værktøjet. Brug det korrekte el-værktøj til din opgave. Det korrekte el-værktøj vil gøre et bedre stykke arbejde og vil være mere sikkert ved den hastighed, det var beregnet til.

b) Brug ikke el-værktøjet, hvis kontakten ikke tænder og slukker. Ethvert el-værktøj, der ikke kan styres med kontakten, er farligt og skal repareres.

c) Tag stikket ud af strømkilden og/eller fjern batteripakken fra el-værktøjet, før du foretager

justeringer, skifter tilbehør eller opbevarer el-værktøj. Disse forebyggende sikkerhedsforanstaltninger reducerer risikoen for at tænde el-værktøjet ved et uheld.

d) Opbevar inaktivt el-værktøj uden for børns rækkevidde, og lad ikke personer, der ikke har kendskab til el-værktøjet eller disse instruktioner, betjene el-værktøjet. El-værktøjer er farlige i hænderne på utrænede brugere.
e) Vedligehold el-værktøjer. Se efter forkert justering eller binding af bevægelige dele, ødelagte dele og enhver anden tilstand, der kan påvirke el-værktøjets drift. Hvis det er beskadiget, bør du få el-værktøjet repareret før brug. Mange ulykker forårsages af dårligt vedligeholdt el-værktøj.
f) Hold skæreværktøj skarpt og rent. Korrekt vedligeholdte skæreværktøjer med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.
g) Brug el-værktøj, tilbehør og værktøjsbor osv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Brug af el-værktøjet til andet arbejde end det tilsigtede kan resultere i en farlig situation.
h) Hold håndtag og gribeflader tørre, rene og fri fra olie og fedtstof. Glatte håndtag og gribeflader giver ikke mulighed for sikker håndtering og kontrol af værktøjet i uventede situationer.

5)Service

a) Lad dit el-værktøj blive serviceret af en kvalificeret reparatør, der kun bruger identiske reservedele. Dette sikrer, at maskinværktøjet fortsat er sikkert at bruge.
b) Hvis forsyningsledningen er beskadiget, skal den udskiftes af producenten, dens serviceagent eller lignende kvalificerede personer for at undgå farer.

YDERLIGERE SIKKERHEDSADVARSLER FOR NEDBRYDNINGSHAMMERE

a) Bær høreværn. Hvis du udsættes for støj, kan det forårsage høretab.
b) Brug hjælpehåndtag, hvis det leveres med værktøjet. Tab af kontrol kan resultere i personskader.
c) Hold maskinværktøjet ved de isolerede gribeflader, når du udfører en handling, hvor skæretilbehøret muligvis kan komme i kontakt med skjulte ledningstråde eller dets egen ledning. Hvis skæretilbehør kommer i kontakt

med en strømførende ledning, kan det forår- sage at el-værktøjets eksponerede metaldele bliver strømførende og udsætter brugeren for elektrisk stød.

El-sikkerhed

Når du bruger el-maskiner, skal du altid overholde de gældende sikkerhedsbestemmelser i dit land for at reducere risikoen for brand, elektrisk stød og personskader. Læs følgende sikkerhedsanvisninger samt de medfølgende sikkerhedsanvisninger.

Kontrollér altid, at strømforsyningen stemmer overens med spændingen på ydelsesskiltet.

Klasse II-maskine - Dobbeltisoleret - Du har ikke brug for et jordstik.

• Brug ikke maskinen, hvis netledningen eller netstikket er beskadiget.
• Brug kun forlængerledninger, der er velegnede til maskinens effekt med en minimumstykkelse på 1,5 mm ^2 . Hvis du bruger en forlængerkabelrulle, skal du altid rulle kablet helt ud.

2.MASKINOPLYSNINGER

Tilsigtet brug

Nedbrydningshammeren er beregnet til at nedbryde beton, mejsle beton af, lave riller og skære bjælker.

Ikke egnet til brug på byggepladser

TEKNISKE SPECIFIKATIONER

Model nr. DH501AC
Netspænding 220-240 V ~
Netfrekvens 50 Hz
Indgangseffekt 1,200 W
Slaghastighed 3,100/min
Antal mejselpositioner 12
Vægt 6,22kg
Lydtryk (L _PA ) 94 dB(A) K=3 dB(A)
Lydeffekt (L _WA )	105 dB(A) K=3 dB(A)
Garanteret (L _WA )	105 dB(A)

Vibration
Hammerboring af beton ah,HD	12,550 m/s ^2 K=1,5 m/s ^2
Mejsling ah,Cheq	15,876 m/s ^2 K=1,5 m/s ^2

Bær høreværn.

Vibrationsniveau

Det vibrationsemissionsniveau, der er angivet i denne brugervejledning, er målt i overensstemmelse med en standardiseret test i henhold til EN 60745; den kan bruges til at sammenligne et værktøj med et andet og som en foreløbig vurdering af eksponering for vibrationer, når værktøjet bruges til de nævnte funktioner.

• Værktøjet bruges til forskellige anvendelser, eller med forskelligt eller dårligt vedligeholdt tilbehør, kan eksponeringsniveauet øges betydeligt.
• De gange, hvor værktøjet er slukket, eller når det er tændt, men ikke bruges til opgaven på det pågældende tidspunkt, kan det reducere eksponeringsniveauet betydeligt.

Beskyt dig mod vibrationseffekterne ved at vedligeholde værktøjet og dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre.

BESKRIVELSE

Tallene i teksten henviser til diagrammerne på side 2.

1. Tænd/sluk-kontakt
2. Strømindikator
3. Låseknap
4. Spændepatron
5. Låsehætte
6. Hovedgreb
7. Hjælpegreb
8. Låsering til mejselposition
9. Smørepunkt

3.MONTERING

Før monteringen skal du altid slukke for maskinen og trække netstikket ud af kontakten.

Forsigtig: mejsler kan blive meget varme.

Brug ikke sløve mejsler. Slib eller udskift sløve mejsler med det samme.

Denne maskine er udstyret med en SDS Max-spændepatron.

Montering

1. Påfør nogle få dråber olie på tilbehørets skaft.
2. Glid läsehætten (5) til bagenden.
3. Indsæt tilbehøret i spændepatronen (4).
4. Frigør läsehætten (5).
5. Skåb låseringen (8) frem og drej til den ønskede position. Sørg for, at ringen låses på plads, før maskinen anvendes.

Fjernelse

1. Glid låsehætten (5) til bagenden.
2. Fjern tilbehøret fra spændepatronen (4).
3. Frigør läsehætten (5).

Indstilling af hjælpehåndtaget (fig. A)

1. Løsn hjælpehåndtaget (7) ved at dreje det mod uret.
2. Drej hjælpehåndtaget (7) til den ønskede position.
3. Stram hjælpehåndtaget (7) ved at dreje det med uret.

Fjern ikke hjælpehåndtaget fra maskinen!

4.DRIFT

Nedbrydningshammere kræver, at operatøren kun trykker meget lidt. Hvis der trykkes for meget på værktøjet, kan det føre til unødvendig overophedning af motoren samt svedning af det drevne værktøj. Det kan også ske, at mejslen bliver deformeret og ikke kan fjernes fra maskinen igen.

Tænd og sluk (fig. A)

• Tænd for maskinen ved at trykke på tænd/sluk-kontakten (1).
• Sluk for maskinen ved at frigive tænd/sluk-kontakten (1).

Låseknap (fig. A)

• Du kan låse tænd/sluk-kontakten (1) ved at trykke på tænd/sluk-kontakten (1) og derefter trykke på låseknappen (3).
• Frigiv kontaktlåsen ved at trykke kortvarigt på tænd/sluk-kontakten (1) igen.

Tips til optimal brug

• Fastspænd arbejdsemnet. Brug en fastspændingsenhed til små arbejdsstykker.
• Hold maskinen godt fast i grebet.
• Tænd for maskinen.
• Påfør ikke for meget tryk på maskinen. Lad maskinen gøre arbejdet.
• Sluk for maskinen, og vent på, at den standser helt, inden du lægger maskinen fra dig.

5. VEDLIGEHOLDELSE

Før rengøring og vedligeholdelse skal du altid slukke for maskinen og trække netstikket ud af kontakten.

Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke opløsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter.

MILJ∅

Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres på en passende genbrugsstation.

Kun for lande i EU

Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EC-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal ma- skinværktøjer, der ikke længere anvendes, afleveres separat og bortskaffes på en miljøvenlig måde.

GARANTI

VONROC-produkter er udviklet til de højeste kvalitetsstandarder og er garanteret fri for defekter i både materialer og udførelse i den periode, der er retsligt angivet fra datoen for det originale køb. Hvis produktet skulle udvikle fejl i denne periode på grund af defekt materiale og/eller udførelse, bedes du kontakte VONROC direkte.

• Uautoriserede servicecentre har foretaget eller gjort forsøg på at foretage reparationer og/eller ændringer på maskinen;
• Normalslitage;
• Værktøjet er blevet misbrugt, brugt forkert eller ikke passende vedligeholdt;
• Der er anvendt ikke-originale reservedele.

Dette udgør den eneste garanti, virksomheden har givet, enten udtrykt eller underforstået. Der er ingen andre garantier, udtrykt eller underforstået, som strækker sig ud over denne, herunder de underforståede garantier for salgbarhed og egnethed til et bestemt formål. Under ingen omstændigheder skal VONROC holdes ansvarlig for tilfældige skader eller følgeskader. Forhandlerens retsmidler skal være begrænset til reparation eller udskiftning af enheder eller dele, der ikke overholder kravene.

Produktet og brugervejledningen er genstand for ændringer. Specifikationer kan ændres uden yderligere varsel.
