Produkttyp	Nivåskanner för flaskor med flytande gas (LPG)
Märke	Laserliner
Modell	BBQGasCheck
Mått (L x H x D)	146 x 46 x 30 mm
Vikt (batteri inkluderat)	99 g
Strömförsörjning	1 st 9V blockbatteri (ANSI/NEDA 1604, IEC 6LR61, 6F22)
Batteritid	Cirka 10 000 mätningar per laddning
Diameter på kompatibla flaskor	Stål eller aluminium, 200 mm till 350 mm
Arbetsförhållanden	0°C till 40°C, relativ luftfuktighet max. 75% rH, icke-kondenserande
Lagringsförhållanden	-10°C till 60°C, relativ luftfuktighet max. 80% rH
Maximal arbetshöjd	2000 m över havet
Signalindikering	Blå LED (mätning pågår), röd LED (ingen gas), grön LED (gas detekterad)
Indikation för lågt batteri	Blinkande nedre röd LED
Start	Automatisk vid batteriinstallation, ingen strömbrytare
Automatisk avstängning	Efter 2 sekunders inaktivitet
Kompatibla material	Stål och aluminium; inte kompatibelt med plastflaskor
Underhåll och rengöring	Rengör med lätt fuktad trasa, inga lösningsmedel eller slipmedel; ta ur batteriet vid längre förvaring
Säkerhetsanvisningar	Använd inte i explosiv atmosfär; följ EMC-standarder; håll mätytorna rena
Garanti	Se medföljande dokument eller angiven internetlänk

Vanliga frågor - BBQGasCheck Laserliner

Hur installerar man batteriet i BBQGasCheck?

Öppna batterifacket på baksidan av höljet och sätt i ett 9V blockbatteri med rätt polaritet. Enheten är omedelbart redo att användas.

Hur använder man skannern för att detektera gasnivån?

Placera mäthuvudet vertikalt mot flaskans cylindriska yta med ett tryck på cirka 5 kg. Håll enheten stilla under mätningen. Blå LED indikerar pågående mätning. Resultatet visas med röd LED (tom) eller grön LED (gas närvarande).

Vilka typer av gasflaskor är kompatibla?

BBQGasCheck är kompatibel med flaskor för flytande gas (LPG) i stål och aluminium med en diameter på 200 mm till 350 mm. Den är inte lämplig för plastflaskor.

Varför fungerar inte mätningen?

Kontrollera att flaskans yta är ren, utan smuts, rost, klistermärken eller skador. Se till att flaskan står vertikalt. Undvik svetsfogar och områden nära ändarna. Om problemet kvarstår, byt batteri.

Vad betyder blinkande nedre röd LED?

Den blinkande nedre röda lysdioden indikerar att batteriet är svagt. Byt ut det mot ett nytt 9V-batteri för att säkerställa tillförlitliga mätningar.

Kan enheten användas på gasflaskor av plast?

Nej, mätinstrumentet kan inte användas för gasflaskor av plast. Det är endast konstruerat för stål- och aluminiumflaskor.

Hur underhåller man skannern?

Rengör komponenterna med en lätt fuktad trasa. Använd inga rengöringsmedel, skrubbor eller lösningsmedel. Ta ur batteriet vid längre förvaring. Förvara enheten på en torr och ren plats.

Vilka är de optimala användningsförhållandena?

Använd enheten vid en temperatur mellan 0°C och 40°C, med en relativ luftfuktighet på max 75% rH (icke-kondenserande). Arbetshöjden får inte överstiga 2000 m över havet.

Stängs enheten av automatiskt?

Ja, enheten stängs av automatiskt efter 2 sekunders inaktivitet för att spara batteri. Den slås på automatiskt vid nästa användning.

Var hittar man ytterligare säkerhetsinformation?

Se kompletterande anmärkningar och säkerhetsinstruktioner på följande webbplats: http://laserliner.com/info?an=bbqgace.

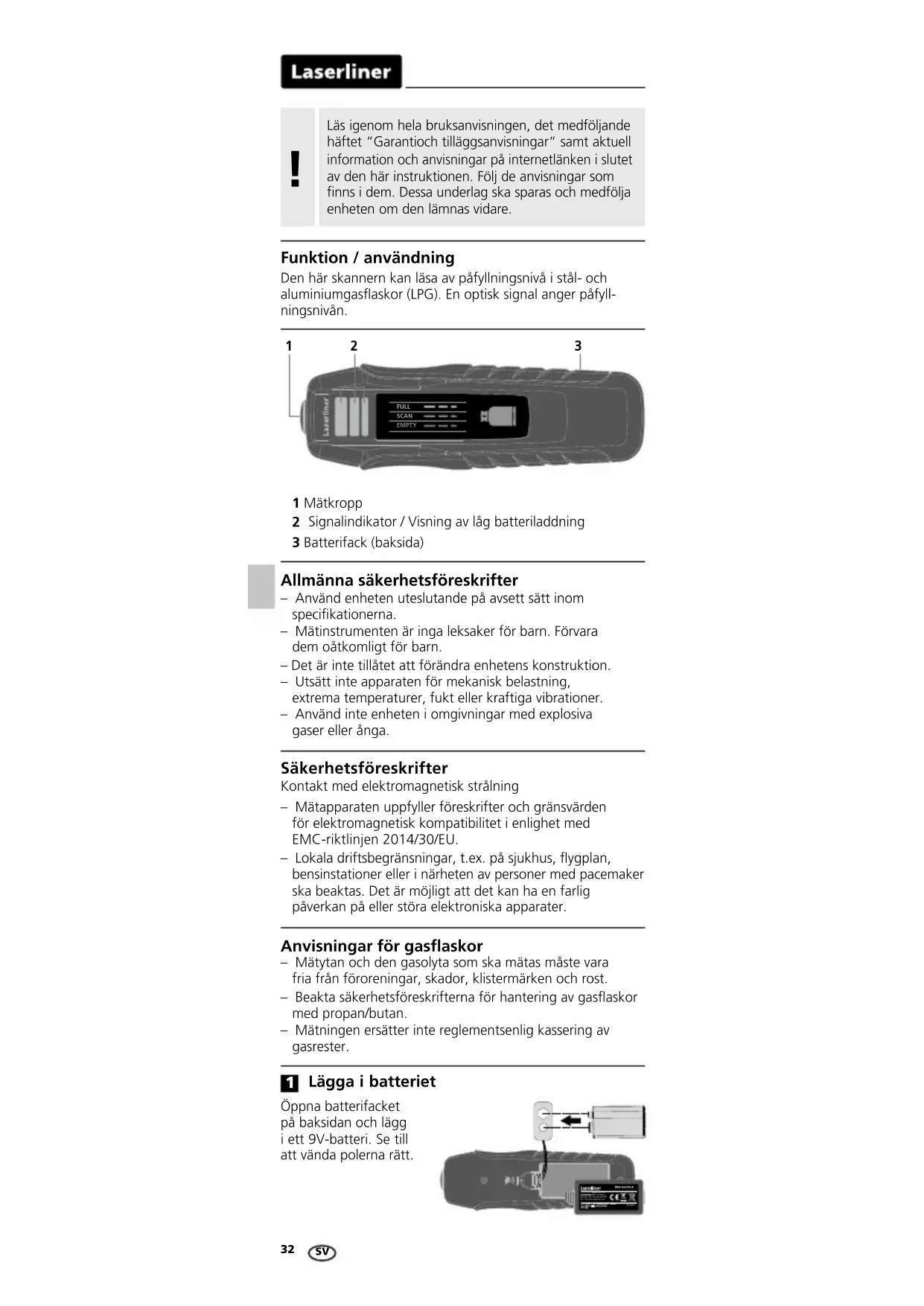

BRUKSANVISNING BBQGasCheck Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garantioch tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

Den här skannern kan läsa av påfyllningsnivå i stål- och aluminiumgasflaskor (LPG). En optisk signal anger påfyllningsnivån.

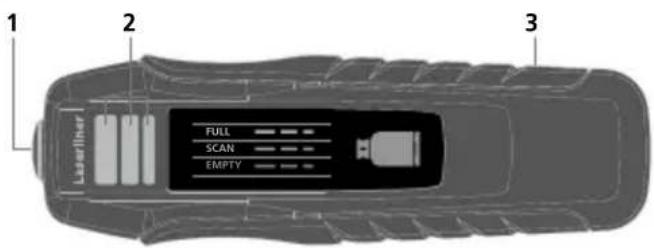

1 Mätkropp
2 Signalindikator / Visning av låg batteriladdning
3 Batterifack (baksida)

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Använd inte enheten i omgivningar med explosiva gaser eller ånga.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

Anvisningar för gasflaskor

• Mätytan och den gasolyta som ska mätas måste vara fria från föroreningar, skador, klistermärken och rost.
• Beakta säkerhetsföreskrifterna för hantering av gasflaskor med propan/butan.
• Mätningen ersätter inte reglementsenlig kassering av gasrester.

1 Lägga i batteriet

Öppna batterifacket på baksidan och lägg i ett 9V-batteri. Se till att vända polerna rätt.

Apparaten är klar att användas direkt efter att batterierna satts in. Den har ingen speciell PÅ-/AV-omkopplare och är därför alltid aktiv.

Anvisningar inför mätning

• Beroende på blandningsförhållandet för propan / butan och rådande temperatur fylls stål- och aluminiumgasflaskor i regel till ca. 80 %.
• Mätapparaten kan inte användas för plastgasflaskor.
• Mätningen kan påverkas av nedsmutsning av mätkroppen och gasflaskan. Därför ska mätytorna hållas rena med en fuktig duk.

• Möjliga störningar på gasflaskor är:

• Rostbildning (även på inuti liggande platser som inte syns),

• Ojämna/för tjocka skikt på yttervägg,
• Isbildning på ytan, 4. buckliga eller repiga ytor,
• Övre och nedre ändarna på gascylindern har för liten radie.

För att undvika dessa störningar ska man mäta på flera mätpunkter på ett rengjort, centralt område på gasflaskan.

– Vid mätning ska gasflaskan stå så lodrätt som möjligt så att man undviker lutande vätskenivåer.
- Vi rekommenderar att mätningen börjar nedifrån så att man så snabbt som möjligt fastställer en påfyllningsnivå.
- Den exakta påfyllningsnivån ligger på gänsytan mellan signalen „Gas kvar“ och „Ingen gas kvar“.
- Mätning kan inte göras på svetsfogar.
- För att undvika skador får mätkroppen inte dras över ytan.

Lägg mätkroppen lodrätt mot cylinderns yta och tryck med cirka 5 kg tryck.

En blå LED-lampa signalerar att mätning pågår. Håll under tiden skannern stilla och tryckt mot ytan.

En röd LED (ingen påfyllningsnivå) eller grön LED (påfyllningsnivå upptäckt) signalerar att mätningen är klar.

Fuktmätaren stängs av automatiskt, om den inte använts på 2 sekunder.

Laserliner

Signalindikator

Blå LED

Mätning pågår

Röd LED

Resultat: Mätning avslutad, ingen gas kvar

Grön LED

Resultat: Mätning avslutad, gas kvar på den aktuella positionen

Nedre röd LED blinkar

Batteriet har låg laddning.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Tekniska data

Diameter på aluminium-/stålcylinder	200 mm...350 mm
Arbetsbetingelser	0°C...40°C, luftfuktighet max. 75%rH, icke-kondenserande, arbetshöjd max. 2000 m över havet
Förvaringsbetingelser	-10°C...60°C, luftfuktighet max. 80%rH
Strömförsörjning	9V E-Block ANSI/NEDA 1604, 1604A; IEC 6LR61, 6F22
Drifttid	10 000 mätningar per batteriladdning
Mått (B x H x D) 146 x 46 x 30 mm
Vikt (inklusive batteri) 99 g

Tekniska ändringar förbehålls. 18W26

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det euro-peiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info?an=bbqgace
