Producttype	Niveauscanner voor flessen vloeibaar gas (LPG)
Merk	Laserliner
Model	BBQGasCheck
Afmetingen (L x B x H)	146 x 46 x 30 mm
Gewicht (incl. batterij)	99 g
Voeding	1 x 9V-blokbatterij (ANSI/NEDA 1604, IEC 6LR61, 6F22)
Levensduur batterij	Ongeveer 10.000 metingen per lading
Diameter compatibele flessen	Staal of aluminium, 200 mm tot 350 mm
Werkomstandigheden	0°C tot 40°C, max. relatieve luchtvochtigheid 75% rH, niet condenserend
Opslagomstandigheden	-10°C tot 60°C, max. relatieve luchtvochtigheid 80% rH
Max. werkhoogte	2000 m boven zeeniveau
Signaalweergave	Blauwe LED (meting bezig), rode LED (geen gas), groene LED (gas gedetecteerd)
Indicatie batterij bijna leeg	Knipperende onderste rode LED
Inschakelen	Automatisch bij plaatsen van de batterij, geen schakelaar
Automatische uitschakeling	Na 2 seconden inactiviteit
Compatibele materialen	Staal en aluminium; niet compatibel met plastic flessen
Onderhoud en reiniging	Reinigen met een licht vochtige doek, geen oplosmiddelen of schurende middelen; verwijder de batterij bij langdurige opslag
Veiligheidsvoorschriften	Niet gebruiken in explosieve atmosferen; houd u aan de EMC-normen; houd de meetoppervlakken schoon
Garantie	Raadpleeg de meegeleverde documenten of de aangegeven internetlink

Veelgestelde vragen - BBQGasCheck Laserliner

Hoe plaats ik de batterij in de BBQGasCheck?

Open het batterijvak aan de achterkant van de behuizing en plaats een 9V-blokbatterij met de juiste polariteit. Het apparaat is direct klaar voor gebruik.

Hoe gebruik ik de scanner om het gasniveau te detecteren?

Plaats de meetsensor verticaal op het cilindrische oppervlak van de fles en oefen een druk uit van ongeveer 5 kg. Houd het apparaat stil tijdens de meting. De blauwe LED geeft aan dat een meting bezig is. Het resultaat wordt weergegeven door een rode LED (leeg) of groene LED (gas aanwezig).

Welke soorten gasflessen zijn compatibel?

De BBQGasCheck is compatibel met LPG-flessen van staal en aluminium met een diameter van 200 mm tot 350 mm. Het is niet geschikt voor plastic flessen.

Waarom werkt de meting niet?

Controleer of het oppervlak van de fles schoon is, zonder vuil, roest, stickers of beschadigingen. Zorg ervoor dat de fles rechtop staat. Vermijd lasnaden en gebieden dicht bij de uiteinden. Als het probleem aanhoudt, vervang dan de batterij.

Wat betekent het knipperen van de onderste rode LED?

De knipperende onderste rode LED geeft aan dat de batterij bijna leeg is. Vervang deze door een nieuwe 9V-batterij voor betrouwbare metingen.

Kan ik het apparaat gebruiken op plastic gasflessen?

Nee, het meetinstrument kan niet worden gebruikt voor plastic gasflessen. Het is alleen ontworpen voor stalen en aluminium flessen.

Hoe onderhoud ik de scanner?

Reinig de onderdelen met een licht vochtige doek. Gebruik geen reinigingsmiddelen, schuurmiddelen of oplosmiddelen. Verwijder de batterij bij langdurige opslag. Bewaar het apparaat op een droge en schone plaats.

Wat zijn de optimale gebruiksvoorwaarden?

Gebruik het apparaat bij een temperatuur tussen 0°C en 40°C, met een maximale relatieve luchtvochtigheid van 75% rH (niet condenserend). De werkhoogte mag niet hoger zijn dan 2000 m boven zeeniveau.

Schakelt het apparaat automatisch uit?

Ja, het apparaat schakelt zichzelf automatisch uit na 2 seconden inactiviteit om de batterij te sparen. Het wordt automatisch weer ingeschakeld bij het volgende gebruik.

Waar vind ik aanvullende veiligheidsinformatie?

Raadpleeg de aanvullende opmerkingen en veiligheidsinstructies op de volgende website: http://laserliner.com/info?an=bbqgace.

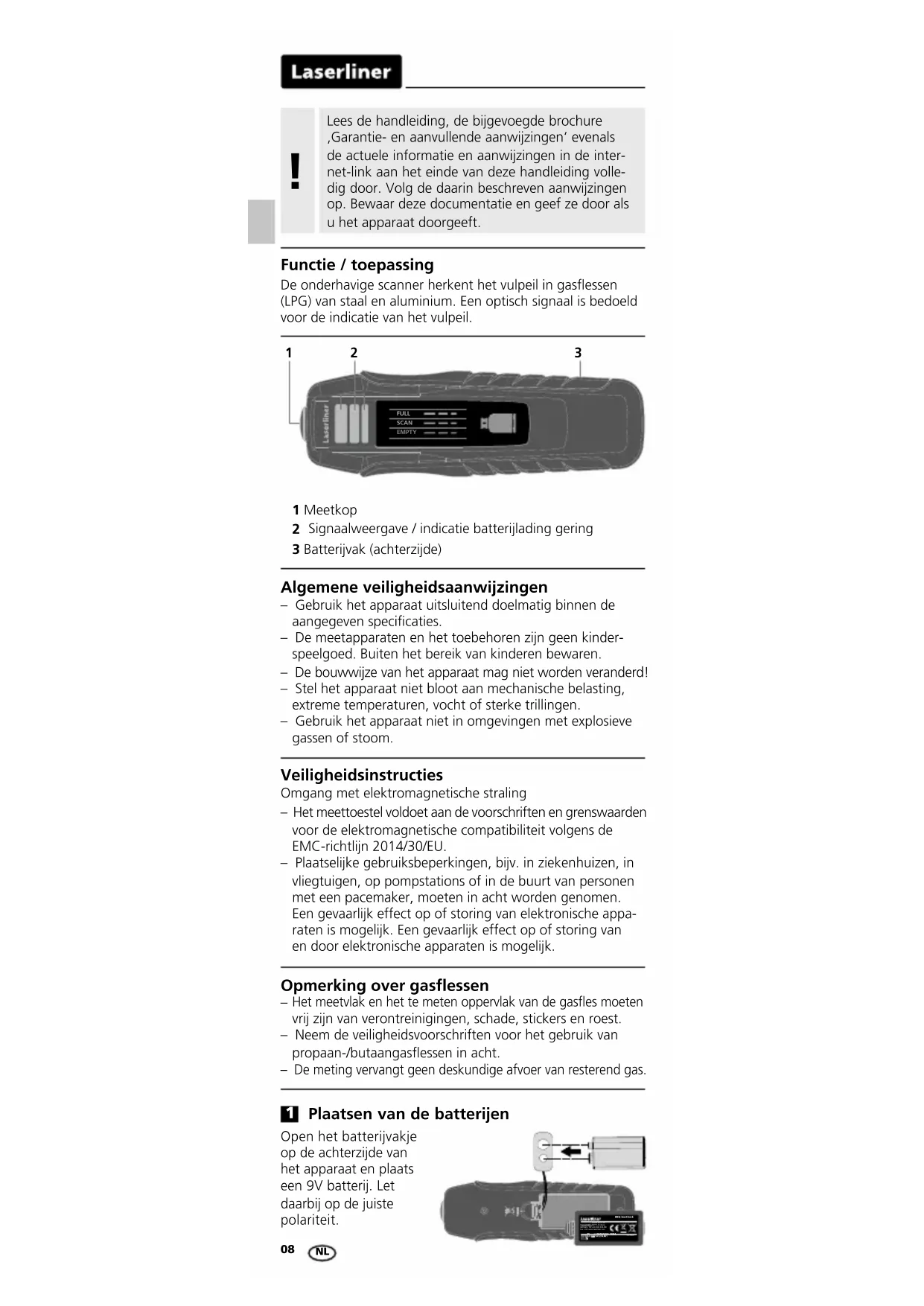

GEBRUIKSAANWIJZING BBQGasCheck Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

De onderhavige scanner herkent het vulpeil in gasflessen (LPG) van staal en aluminium. Een optisch signaal is bedoeld voor de indicatie van het vulpeil.

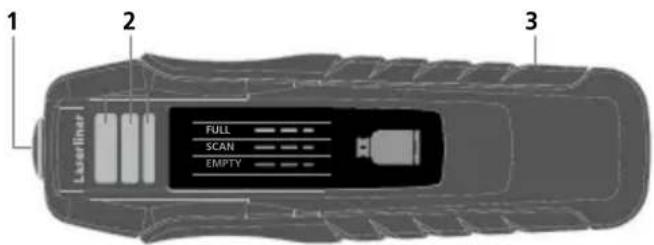

1 Meetkop
2 Signaalweergave / indicatie batterijlading gering
3 Batterijvak (achterzijde)

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Gebruik het apparaat niet in omgevingen met explosieve gassen of stoom.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen.
  Een gevaarlijk effect op of storing van elektronische apparaten is mogelijk. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Opmerking over gasflessen

• Het meetvlak en het te meten oppervlak van de gasfles moeten vrij zijn van verontreinigingen, schade, stickers en roest.
• Neem de veiligheidsvoorschriften voor het gebruik van propaan-/butaangasflessen in acht.
• De meting vervangt geen deskundige afvoer van resterend gas.

1 Plaatsen van de batterijen

Open het batterijvakje op de achterzijde van het apparaat en plaats een 9V batterij. Let daarbij op de juiste polariteit.

Het apparaat is direct na het plaatsen van de batterijen klaar voor gebruik. Het apparaat heeft geen aparte aan-/uitschakelaar en is dus altijd actief.

Opmerkingen over de meting

• Al naargelang de mengverhouding propaan/butaan en de betreffende temperatuur worden staal- en aluminium gasflessen normaalgesproken tot ca. 80 % gevuld.
• Het meettoestel kan niet worden gebruikt voor kunststof gasflessen.
• De meting kan negatief worden beïnvloed door verontreinigingen van de meetkop en de gasfles. De meetvlakken dienen daarom met een vochtige doek schoon te worden gehouden.

• Mogelijke storende factoren bij gasflessen zijn:

• roestvorming (ook op binnenliggende, niet-zichtbare plekken)

• ongelijkmatige / te dikke coating van de buitenwand
• ijsvorming op het oppervlak
• ingedeukte of bekraste oppervlakken
• de bovenste en onderste uiteinden van de gascilinders hebben te kleine radii

Ter vermijding van storende factoren dient in het gereinigde, centrale gedeelte van de gasfles op meerdere punten te worden gemeten.

• De gasfles dient bij de meting zo verticaal mogelijk te staan om schuine vloeistofniveaus te vermijden.
• Het is raadzaam om aan de onderkant met de meting te beginnen om zo snel mogelijk het vulpeil te kunnen bepalen.
• Het exacte vulpeil bevindt zich aan de grens tussen de signalen, gas voorhanden' en, geen gas voorhanden'.
• Op lasnaden kan geen meting worden uitgevoerd.
• Ter vermijding van schade mag de meetkop niet over het oppervlak worden getrokken.

2 Vulpeil meten

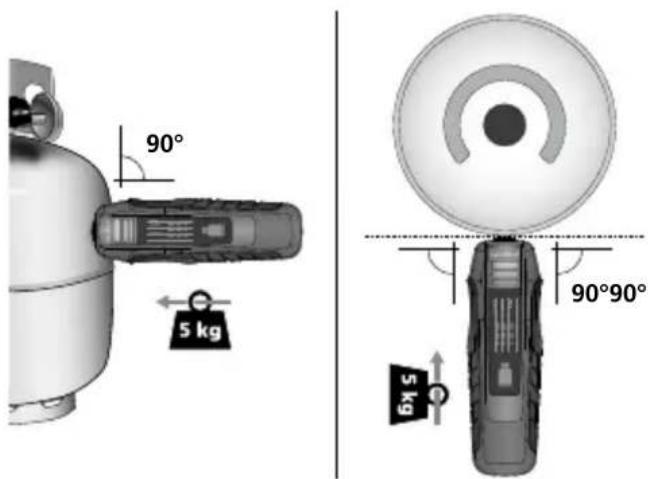

Plaats de meetkop verticaal op het cilinderoppervlak en druk hem aan met ongeveer 5 kg aanpersdruk.

Een lopend blauw ledlicht geeft een actieve meting aan. Houd de scanner gedurende deze tijd rustig en aangedrukt.

Een rode led (geen vulpeil) of groene led (vulpeil gedetecteerd) geeft het einde van de meting aan.

Het apparaat schakelt automatisch uit na 2 seconden inactiviteit.

Laserliner

Signaalweergave

blauwe led

Meting loopt

rode led

Resultaat: meting voltooid, geen gas gevonden

groene led

Resultaat: meting voltooid, op de actuele positie is gas voorhanden

onderste rode led knippert

De batterij heeft nog maar een geringe lading.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en ver- mijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens

Diameter aluminium-/staalcilinder	200 mm...350 mm
Werkomstandigheden	0°C...40°C, luchtvochtigheid max. 75%rH, niet-condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C...60°C, luchtvochtigheid max. 80%rH
Stroomvoorziening	9V E blok ANSI/NEDA 1604, 1604A; IEC 6LR61, 6F22
Bedrijfsduur	10.000 metingen per batterijlading
Afmetingen (B x H x D) 146 x	46 x 30 mm
Gewicht (incl. batterij) 99 g

Technische veranderingen voorbehouden. 18W26

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=bbqgace
