Ürün Tipi	Sıvılaştırılmış gaz (LPG) şişeleri için dolum seviyesi tarayıcısı
Marka	Laserliner
Model	BBQGasCheck
Boyutlar (G x Y x D)	146 x 46 x 30 mm
Ağırlık (pil dahil)	99 g
Güç Kaynağı	1 adet 9V blok pil (ANSI/NEDA 1604, IEC 6LR61, 6F22)
Pil Ömrü	Şarj başına yaklaşık 10.000 ölçüm
Uyumlu Şişe Çapı	Çelik veya alüminyum, 200 mm - 350 mm
Çalışma Koşulları	0°C - 40°C, maks. %75 bağıl nem, yoğuşmasız
Saklama Koşulları	-10°C - 60°C, maks. %80 bağıl nem
Maks. Çalışma Rakımı	Deniz seviyesinden 2000 m yükseklik
Sinyal Göstergesi	Mavi LED (ölçüm devam ediyor), Kırmızı LED (gaz yok), Yeşil LED (gaz tespit edildi)
Düşük Pil Uyarısı	Alt kırmızı LED yanıp sönüyor
Açma	Pil takıldığında otomatik, açma/kapama düğmesi yok
Otomatik Kapanma	2 saniye hareketsizlikten sonra
Uyumlu Malzemeler	Çelik ve alüminyum; plastik şişelerle uyumlu değil
Bakım ve Temizlik	Hafif nemli bir bezle temizleyin, solvent veya aşındırıcı ürünler kullanmayın; uzun süreli saklamada pili çıkarın
Güvenlik Talimatları	Patlayıcı ortamda kullanmayın; EMC normlarına uyun; ölçüm yüzeylerini temiz tutun
Garanti	Verilen belgelere veya belirtilen internet bağlantısına bakın

Sık sorulan sorular - BBQGasCheck Laserliner

BBQGasCheck'in pili nasıl takılır?

Cihazın arkasındaki pil bölmesini açın ve polariteye dikkat ederek 9V blok pil takın. Cihaz hemen kullanıma hazırdır.

Gaz seviyesini tespit etmek için tarayıcı nasıl kullanılır?

Ölçüm başlığını şişenin silindirik yüzeyine dik olarak yerleştirin ve yaklaşık 5 kg basınç uygulayın. Ölçüm sırasında cihazı sabit tutun. Mavi LED, ölçümün devam ettiğini gösterir. Sonuç kırmızı LED (boş) veya yeşil LED (gaz var) ile gösterilir.

Hangi tip gaz şişeleri uyumludur?

BBQGasCheck, 200 mm - 350 mm çapındaki çelik ve alüminyum sıvılaştırılmış gaz (LPG) şişeleriyle uyumludur. Plastik şişeler için uygun değildir.

Ölçüm neden çalışmıyor?

Şişe yüzeyinin temiz olduğundan, kir, pas, etiket veya hasar bulunmadığından emin olun. Şişenin dik olduğundan emin olun. Kaynak dikişlerinden ve uçlara yakın bölgelerden kaçının. Sorun devam ederse pili değiştirin.

Alt kırmızı LED'in yanıp sönmesi ne anlama gelir?

Yanıp sönen alt kırmızı LED, pilin zayıf olduğunu gösterir. Güvenilir ölçümler için yeni bir 9V pil ile değiştirin.

Cihaz plastik gaz şişelerinde kullanılabilir mi?

Hayır, ölçüm aleti plastik gaz şişelerinde kullanılamaz. Sadece çelik ve alüminyum şişeler için tasarlanmıştır.

Tarayıcı nasıl bakım yapılır?

Bileşenleri hafif nemli bir bezle temizleyin. Temizlik ürünleri, aşındırıcı maddeler veya solventler kullanmayın. Uzun süreli saklamada pili çıkarın. Cihazı kuru ve temiz bir yerde saklayın.

Optimum kullanım koşulları nelerdir?

Cihazı 0°C - 40°C arası sıcaklıkta, maksimum %75 bağıl nem (yoğuşmasız) ile kullanın. Çalışma rakımı deniz seviyesinden 2000 m'yi geçmemelidir.

Cihaz otomatik olarak kapanır mı?

Evet, cihaz pil tasarrufu için 2 saniye hareketsizlikten sonra otomatik olarak kapanır. Bir sonraki kullanımda otomatik olarak yeniden açılır.

Güvenlikle ilgili ek bilgiler nerede bulunur?

Ek notlar ve güvenlik talimatları için aşağıdaki internet sitesine bakın: http://laserliner.com/info?an=bbqgace.

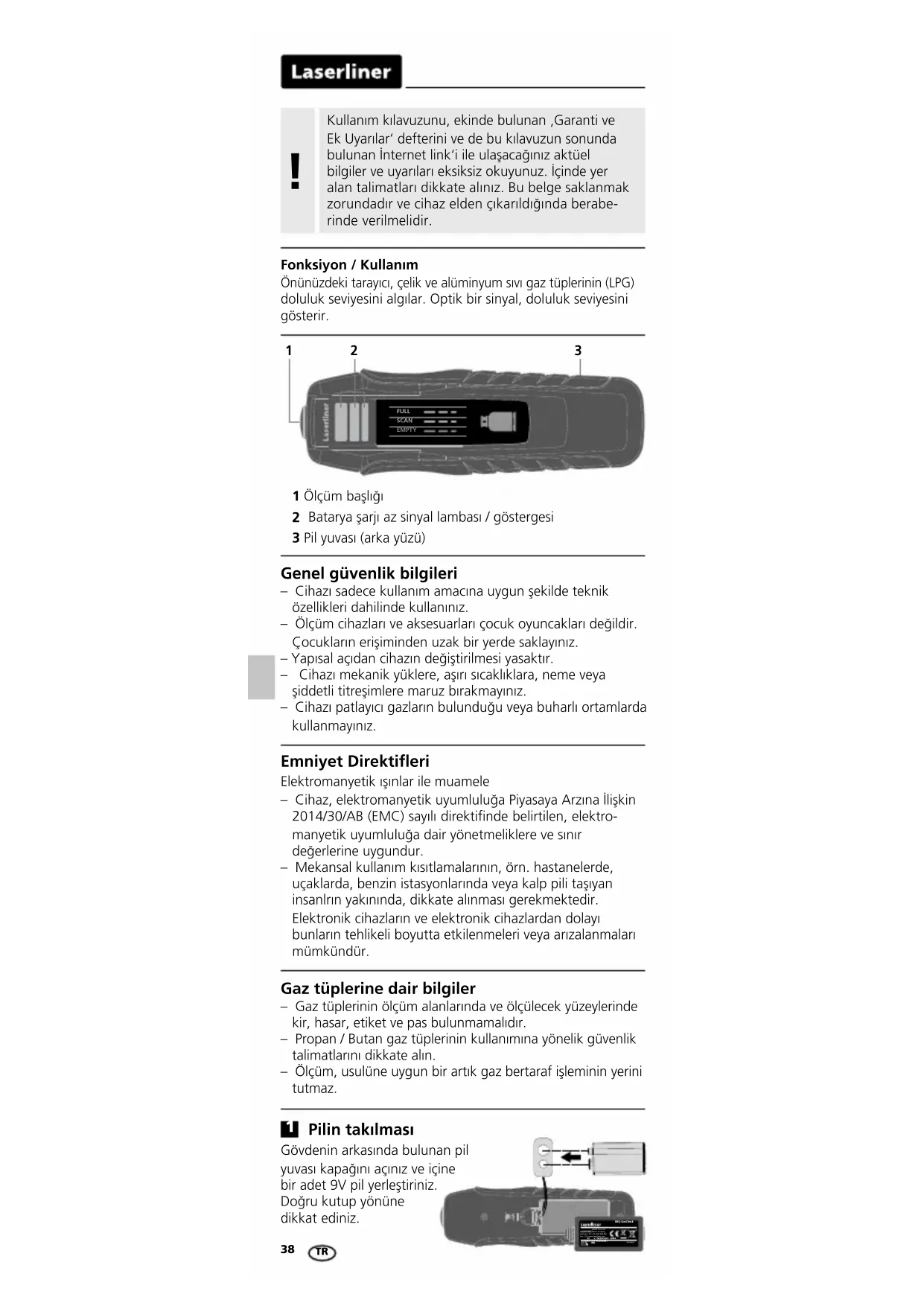

KULLANIM KILAVUZU BBQGasCheck Laserliner

Kullanım kılavuzunu, ekinde bulunan ,Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım

Önünüzdeki tarayıcı, çelik ve alüminyum sıvı gaz tüplerinin (LPG) doluluk seviyesini algılar. Optik bir sinyal, doluluk seviyesini gösterir.

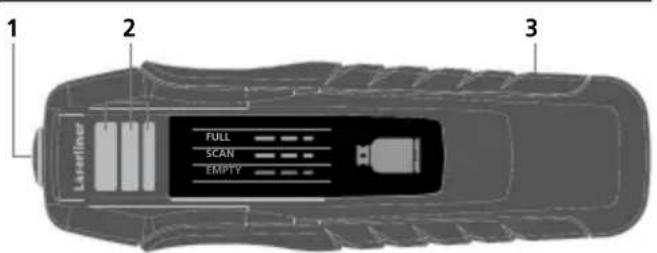

1 Ölçüm başlığı
2 Batarya şarji az sinyal lambası / göstergesi
3 Pil yuvası (arka yüzü)

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
  – Yapısal açıdan cihazın değiştirilmesi yasaktır.
• Cihazı mekanik yüklere, aşırı sıcaklıklar, neme veya şiddetli titreşimlere maruz bırakmayınız.
• Cihazı patlayıcı gazların bulunduğu veya buharlı ortamlarda kullanmayınız.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

• Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktifinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur.
• Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

Gaz tüplerine dair bilgiler

– Gaz tüplerinin ölçüm alanlarında ve ölçülecek yüzeylerinde kir, hasar, etiket ve pas bulunmamalıdır.
- Propan / Butan gaz tüplerinin kullanımına yönelik güvenlik talimatlarını dikkate alın.
- Ölçüm, usulüne uygun bir artık gaz bertaraf işleminin yerini tutmaz.

Pilin takılması

Gövdenin arkasında bulunan pil yuvası kapağını açınız ve içine bir adet 9V pil yerleştiriniz. Doğru kutup yönüne dikkat ediniz.

Cihaz, piller takıldıktan sonra doğrudan çalışmaya hazırldır. Cihazın ayrı bir açma/kapama şalteri bulunmayıp her zaman etkindir.

Ölçüme dair bilgiler

• Çelik ve alüminyum gaz tüpleri, Propan / Butan karışım oranına ve ilgili sıcaklığa bağlı olarak genelde %80'e kadar doldurulurlar.
• Ölçüm cihazı, plastik gaz tüpleri için kullanılamaz.

• Ölçüm, ölçüm başlığının ve gaz tüpünün kirli olması sebebiyle etkilenebilir. Bu sebeple ölçüm alanları nemli bir bezle temiz tutulmalıdır.
  – Gaz tüplerinin olası parazit değerleri şunlardır:

• Paslanma (iç kısımda bulunan, görünemeyen yerlerde de)

• Dış duvarda eşit olmayan / çok kalın tabaka
• Yüzeyde buzlanma
• Darbe almış veya çizik yüzeyler
• Gaz silindirinin üst ve alt bitiş alanları çok küçük yarı çapa sahip

Bu parazit değerlerinin önlenmesi için gaz tüpünün temizlenmiş, merkezi alanında birçok ölçüm noktasında ölçüm yapılmalıdır.

• Gaz tüpü ölçümler esnasında mümkünse dikey tutulmalıdır ki eğik sıvı seviyesi oluşmasın.
• En kısa sürede ölçüm seviyesini belirlemek için ölçüme aşağıdaki başlanması tavsiye edilir.
• Tam ölçüm seviyesi, „Gaz mevcut“ ve „Gaz mevcut değil“ sinyallerinin arasındaki sınır alanında bulunmaktadır.
• Ölçüm kaynak dikişlerinde yapılamaz.
• Hasar görmesini önlemek için ölçüm başlığını yüzeye çekmeyin.

2 Dolum seviyesinin ölçülmesi

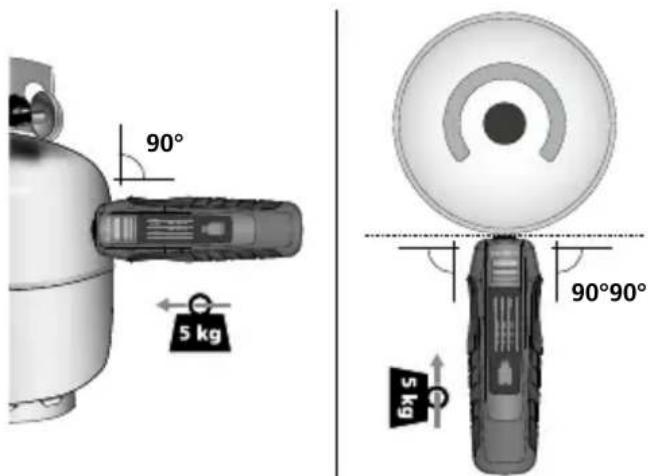

Ölçüm başlığını silindir yüzeyine dikey olarak yerleştirin ve yakl. 5 kg presleme basıncıyla üstüne bastırın.

Mavi bir LED ışık, bir ölçümün işlemde olduğunu gösterir. Bu esnada tarayıcıyı sakın ve basılı tutun.

Kırmızı bir LED (dolum seviyesi yok) veya yeşil bir LED (dolum seviyesi algılandı), ölçümün tamamlandığını gösterir.

Cihaz kullanılmadığında 2 saniye sonra otomatik olarak kapanır.

Laserliner

Sinyal göstergesi

Mavi LED

Ölçüm yapıyor

Kırmızı LED

Sonuç: Ölçüm sonlandı, gaz bulunamadı

Yeşil LED

Sonuç: Ölçüm sonlandı, güncel konumda gaz mevcut

Alt kırmızı LED yanıp söner

Bataryanın şarji az.

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız.

Teknik Özellikler

Alüminyum /Çelik silindir çapı	200 mm...350 mm
Çalıştırma şartları	0°C...40°C, hava nemi maks.75% rH, yoğuşmasız, çalışmayükseklik maks. 2000 mnormal sıfır üzeri
Saklama koşulları	-10°C...60°C,hava nemi maks. 80%rH
Elektrik beslemesi	9V E-Blok ANSI/NEDA 1604,1604A; IEC 6LR61, 6F22
Çalışma süresi	Her batarya dolumunda10.000 ölçüm
Ebatlar (G x Y x D) 146 x 46 x 30 mm
Ağırlığı (batarya dahil) 99 g

Teknik değişiklik yapma hakkı saklıdır. 18W26

AB Düzenlemeleri ve Atık Aritma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktifler için: http://laserliner.com/info?an=bbqgace
