Produkttype	Fyllingsnivåskanner for flasker med flytende petroleumsgass (LPG)
Merke	Laserliner
Modell	BBQGasCheck
Dimensjoner (L x H x D)	146 x 46 x 30 mm
Vekt (batteri inkludert)	99 g
Strømforsyning	1 stk 9V blokk (ANSI/NEDA 1604, IEC 6LR61, 6F22)
Batterilevetid	Omtrent 10 000 målinger per lading
Diameter på kompatible flasker	Stål eller aluminium, 200 mm til 350 mm
Arbeidsforhold	0°C til 40°C, relativ fuktighet maks. 75% rH, ikke-kondenserende
Lagringsforhold	-10°C til 60°C, relativ fuktighet maks. 80% rH
Maksimal arbeidshøyde	2000 m over havet
Signalsvisning	Blå LED (måling pågår), rød LED (ingen gass), grønn LED (gass oppdaget)
Indikasjon for lavt batteri	Blinkende nedre rød LED
Start	Automatisk ved montering av batteri, ingen bryter
Automatisk avstenging	Etter 2 sekunders inaktivitet
Kompatible materialer	Stål og aluminium; ikke kompatibel med plastflasker
Vedlikehold og rengjøring	Rengjør med en lett fuktig klut, ingen løsemidler eller slipende midler; fjern batteriet ved lengre lagring
Sikkerhetsanvisninger	Ikke bruk i eksplosiv atmosfære; overhold EMC-standarder; hold måleflatene rene
Garanti	Se medfølgende dokumenter eller oppgitt internettlenke

Ofte stilte spørsmål - BBQGasCheck Laserliner

Hvordan installere batteriet på BBQGasCheck?

Åpne batterirommet på baksiden av huset og sett inn et 9V blokkbatteri med riktig polaritet. Enheten er umiddelbart klar til bruk.

Hvordan bruke skanneren til å oppdage gassnivået?

Plasser målehodet vertikalt på den sylindriske overflaten av flasken med et trykk på omtrent 5 kg. Hold enheten stille under målingen. Blå LED indikerer pågående måling. Resultatet vises med rød LED (tom) eller grønn LED (gass tilstede).

Hvilke typer gassflasker er kompatible?

BBQGasCheck er kompatibel med flasker for flytende petroleumsgass (LPG) i stål og aluminium med diameter 200 mm til 350 mm. Den er ikke egnet for plastflasker.

Hvorfor fungerer ikke målingen?

Kontroller at flaskeoverflaten er ren, uten smuss, rust, klistremerker eller skader. Sørg for at flasken står vertikalt. Unngå sveiseskjøter og områder nær endene. Hvis problemet vedvarer, bytt batteri.

Hva betyr blinking av nedre rød LED?

Blinkende nedre rød LED indikerer at batteriet er svakt. Bytt det med et nytt 9V batteri for pålitelige målinger.

Kan enheten brukes på plastgassflasker?

Nei, måleinstrumentet kan ikke brukes på plastgassflasker. Det er kun designet for stål- og aluminiumsflasker.

Hvordan vedlikeholde skanneren?

Rengjør komponentene med en lett fuktig klut. Ikke bruk rengjøringsmidler, skuremidler eller løsemidler. Fjern batteriet ved lengre lagring. Oppbevar enheten på et tørt og rent sted.

Hva er optimale bruksforhold?

Bruk enheten ved en temperatur mellom 0°C og 40°C, med en relativ fuktighet på maks. 75% rH (ikke-kondenserende). Arbeidshøyden må ikke overstige 2000 m over havet.

Slår enheten seg automatisk av?

Ja, enheten slår seg automatisk av etter 2 sekunders inaktivitet for å spare batteri. Den slår seg på igjen automatisk ved neste bruk.

Hvor finner jeg ytterligere sikkerhetsinformasjon?

Se tilleggsbemerkninger og sikkerhetsanvisninger på følgende nettside: http://laserliner.com/info?an=bbqgace.

BRUKSANVISNING BBQGasCheck Laserliner

1 Målehoved
2 Signalvisning / visning af lav batteriladning
3 Batterirum (bagside)

EU-bestemmelser og bortskaffelse

2 Mäta påfyllningsnivå

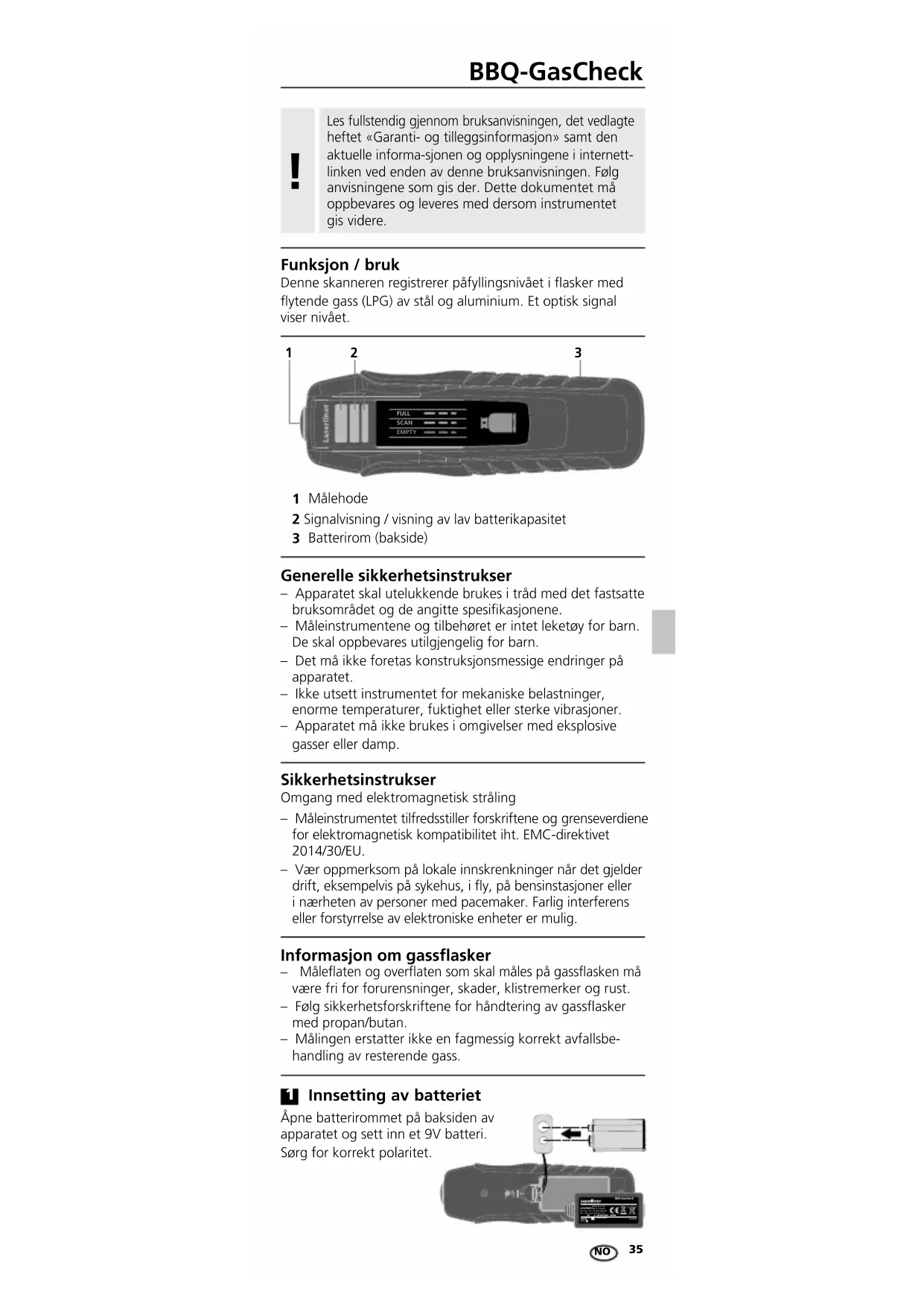

Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informa-sjonen og opplysningene i internettlinken ved enden av denne bruksanvisningen. Følg anvisningene som gis der. Dette dokumentet må oppbevares og leveres med dersom instrumentet gis videre.

Funksjon / bruk

Denne skanneren registrerer påfyllingsnivået i flasker med flytende gass (LPG) av stål og aluminium. Et optisk signal viser nivået.

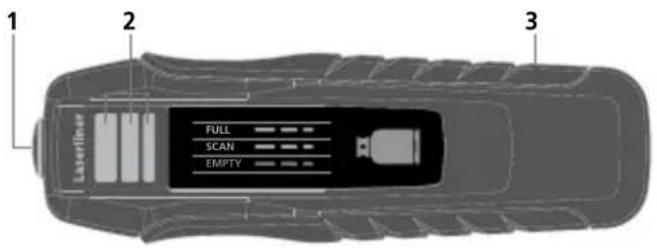

1 Målehode
2 Signalvisning / visning av lav batterikapasitet
3 Batterirom (bakside)

Generelle sikkerhetsinstrukser

• Apparatet skal utelukkende brukes i tråd med det fastsatte bruksområdet og de angitte spesifikasjonene.
• Måleinstrumentene og tilbehøret er intet leketøy for barn. De skal oppbevares utilgjengelig for barn.
• Det må ikke foretas konstruksjonsmessige endringer på apparatet.
• Ikke utsett instrumentet for mekaniske belastninger, enorme temperaturer, fuktighet eller sterke vibrasjoner.
• Apparatet må ikke brukes i omgivelser med eksplosive gasser eller damp.

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling

• Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU.
• Vær oppmerksom på lokale innskrenkninger når det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.

Informasjon om gassflasker

• Måleflaten og overflaten som skal måles på gassflasken må være fri for forurensninger, skader, klistremerker og rust.
• Følg sikkerhetsforskriftene for håndtering av gassflasker med propan/butan.
• Målingen erstatter ikke en fagmessig korrekt avfallsbehandling av resterende gass.

Innsetting av batteriet

Åpne batterirommet på baksiden av apparatet og sett inn et 9V batteri.

Laserliner

!

Apparatet er klart til bruk umiddelbart etter at batteriene er satt inn. Den har ingen separat på/av-bryter og er således alltid aktiv.

Informasjon om måling

• Avhengig av blandingsforholdet propan/butan og temperaturen, fylles gassflasker av stål og aluminium vanligvis inntil ca. 80 prosent.
• Måleapparatet kan ikke brukes for gassflasker av aluminium.
• Målingen kan påvirkes av forurensninger på målehodet og gassflasken. Måleflatene bør derfor holdes rene med en fuktig klut.

• Mulige forstyrrende faktorer på gassflasker:

• Rust (også på innvendige, usynlige steder)

• Ujevnt / for tykt belegg på den utvendige veggen
• Isdannelse på overflaten
• Bulker eller riper på overflaten
• De øvre og nedre endeområdene for gassylinderen har for små radier

For å unngå disse forstyrrende faktorene, bør det utføres målinger på flere målepunkter på et rengjort, sentralt område på gassflasken.

• Gassflasken bør stå så loddrett som mulig under målingen, for å unngå skrå væskenivåer.
• Det anbefales å starte målingen nedenfra for å finne et målenivå snarest mulig.
• Det nøyaktige nivået befinner seg i grenseområdet mellom signalene "det foreligger gass" og "det foreligger ikke gass".
• Målingen kan ikke utføres på sveisesømmer.
• For å unngå skader, ikke dra målehodet over overflaten.

2 Måle nivå

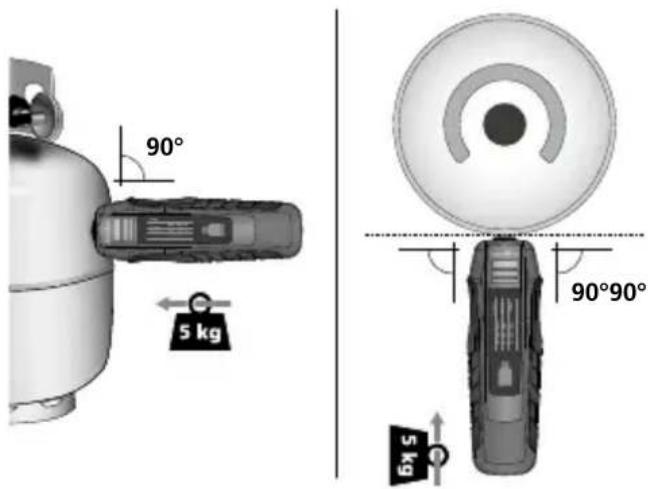

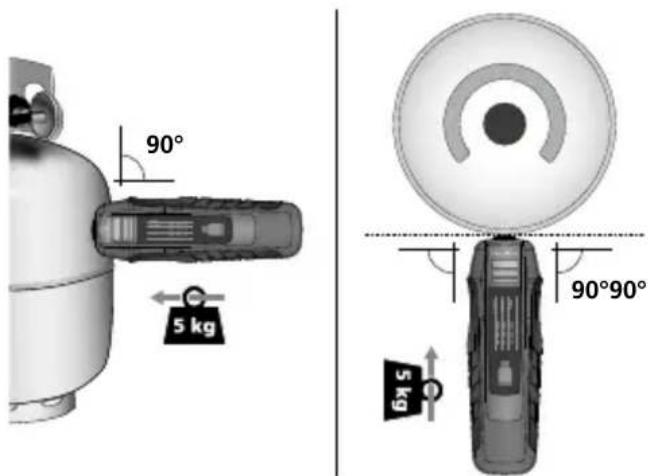

Legg målehodet loddrett på sylinderens overflate og trykk den ned i denne posisjonen med et kontakttrykk på ca. 5 kg.

Et blått LED-meldelys signaliserer at måling pågår.

Så lenge må skanneren holdes rolig og påtrykket.

En rød LED (intet påfyllingsnivå) eller en grønn LED (påfyllingsnivå påvist) signaliserer at målingen er ferdig.

Instrumentet slår seg automatisk av etter 2 sekunder med inaktivitet.

Signalvisning

Blå LED

Måling pågår

Rød LED

Resultat: Måling avsluttet, ingen gass funnet

Grønn LED

Resultat: Måling avsluttet, det er gass på den aktuelle posisjonen

Informasjon om vedlikehold og pleie

Rengjør alle komponenter med en lett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. Ta ut batteriet / batteriene før lengre lagring. Oppbevar apparatet på et rent og tørt sted.

Tekniske data

Diameter aluminium-/stålsylinder	200 mm...350 mm
Arbeidsbetingelser	0°C...40°C, luftfuktighet maks. 75%rH, ikke kondenserende, arbeidshøyde maks. 2000 m.o.h.
Lagringsbetingelser	-10°C...60°C, luftfuktighet maks. 80%rH
Strømforsyning	9V E-blokk ANSI/NEDA 1604, 1604A; IEC 6LR61, 6F22
Driftsvarighet	10 000 målinger per batterilading
Mål (B x H x D) 146 x 46 x 30 mm
Vekt (inkl. batteri) 99 g

Det tas forbehold om tekniske endringer. 18W26

EU-krav og kassering

Apparatet oppfyller alle nødvendige normer for fri samhandel innenfor EU.

Dette produktet er et elektroapparat og må kildesorteres og avfallsbehandles tilsvarende ifølge det europeiske direktivet for avfall av elektrisk og elektronisk utstyr.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på:

http://laserliner.com/info?an=bbqgace
