MANUALE UTENTE BBQGasCheck Laserliner

mine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all‘apparecchio in caso questo venga inoltrato a terzi.

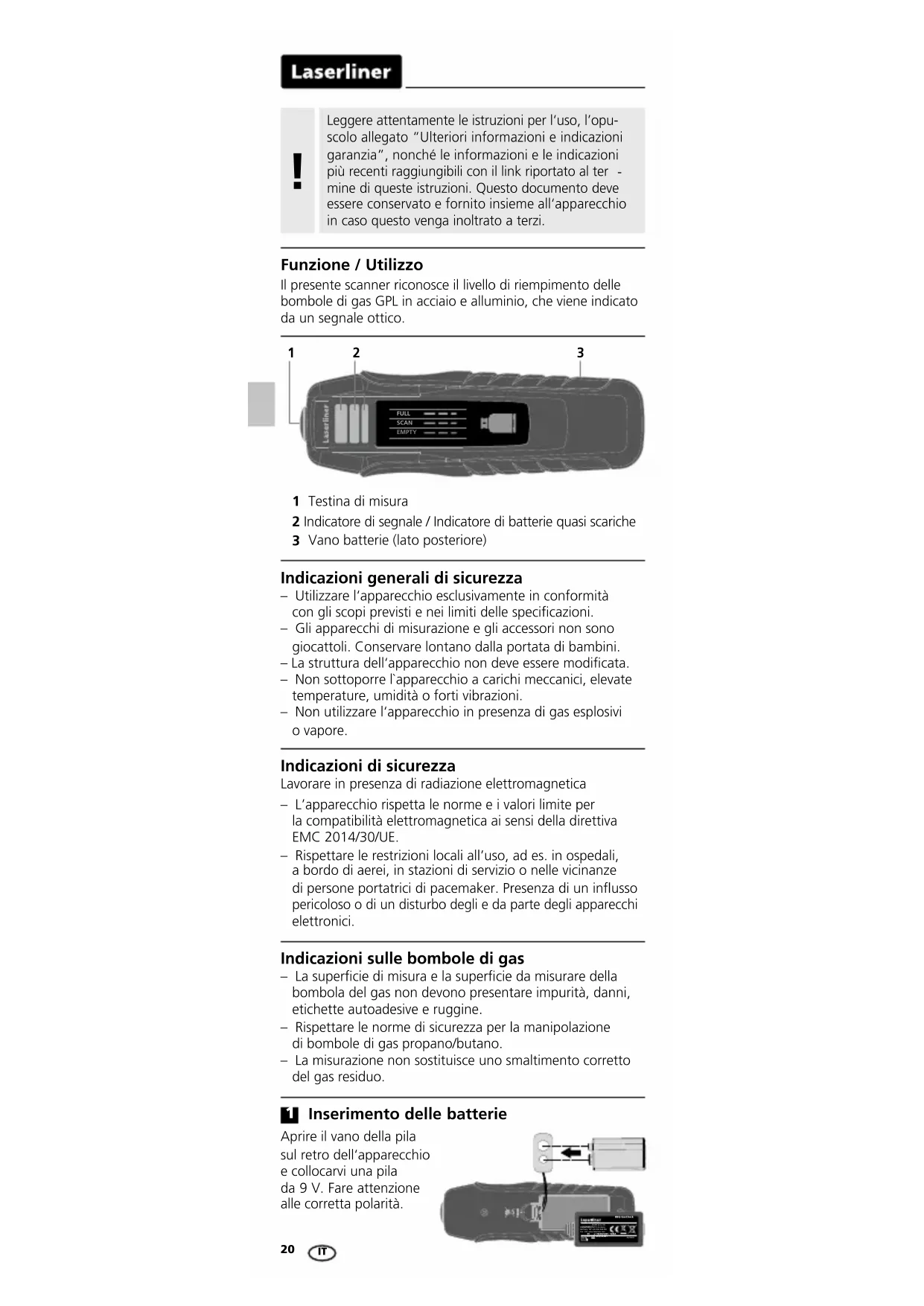

Funzione / Utilizzo Il presente scanner riconosce il livello di riempimento delle bombole di gas GPL in acciaio e alluminio, che viene indicato da un segnale ottico.

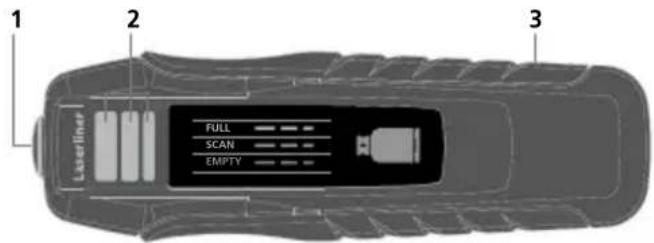

Testina di misura 2 Indicatore di segnale / Indicatore di batterie quasi scariche

Vano batterie (lato posteriore) Aprire il vano della pila sul retro dell‘apparecchio e collocarvi una pila da 9 V. Fare attenzione alle corretta polarità.

Inserimento delle batterie Indicazioni generali di sicurezza – Utilizzare l‘apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specicazioni. – Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini. – La struttura dell‘apparecchio non deve essere modicata. – Non sottoporre l`apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni. – Non utilizzare l‘apparecchio in presenza di gas esplosivi o vapore. Indicazioni sulle bombole di gas – La supercie di misura e la supercie da misurare della bombola del gas non devono presentare impurità, danni, etichette autoadesive e ruggine. – Rispettare le norme di sicurezza per la manipolazione di bombole di gas propano/butano. – La misurazione non sostituisce uno smaltimento corretto del gas residuo. Indicazioni di sicurezza Lavorare in presenza di radiazione elettromagnetica – L’apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE. – Rispettare le restrizioni locali all’uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un inusso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici. IT21 BBQ-GasCheck BBQ-GasCheckEMPTY SCAN FULL 90° EMPTY SCAN FULL 90°90°

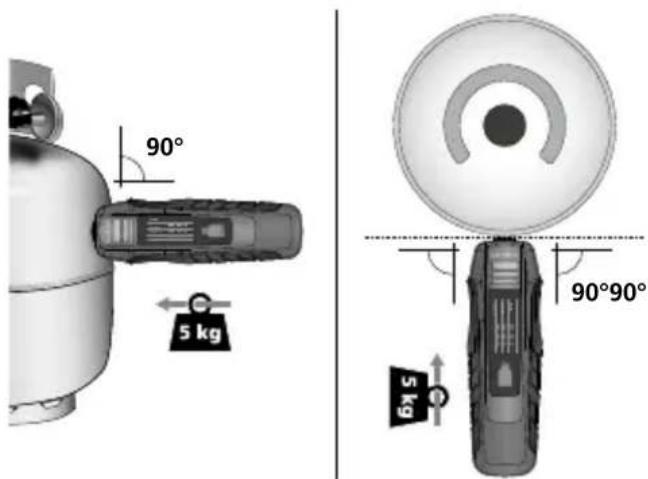

Misurazione del livello Appoggiare la testina di misura tenendola in verticale sulla superficie della bombola ed esercitare una pressione di contatto pari a 5 kg. Le luci a LED blu in rapida successione segnalano la misu- razione in corso. Tenere lo scanner fermo e premuto sulla superficie finché compaiono queste luci. Una luce a LED rossa (nessun livello) o verde (livello rilevato) segnala che la misurazione è terminata. L‘apparecchio si disattiva automaticamente dopo 2 secondi di inattività. Indicazioni per la misurazione – A seconda del rapporto della miscela propano/butano e della rispettiva temperatura, le bombole per gas in acciaio e alluminio vengono generalmente riempite all‘80% circa. – Il misuratore non può essere utilizzato per bombole del gas in plastica. – Il risultato della misura può essere compromesso in presenza di impurità sulla testina di misura e sulla bombola. Pulire quindi le superci di misura con un panno umido. – I possibili disturbi sulle bombole del gas sono:

1. arrugginimento (anche in punti nascosti interni)

2. rivestimento irregolare e/o troppo spesso della

3. formazione di ghiaccio sulla supercie

4. superci ammaccate o grafate

5. raggi troppo piccoli delle estremità superiore

e inferiore della bombola Per evitare questi disturbi è consigliabile eseguire la misura- zione in più punti dell‘area centrale pulita della bombola. – La bombola per il gas dovrebbe trovarsi in posizione verticale durantela misurazione per evitare che il livello del liquido sia inclinato. – Si consiglia di iniziare a misurare dal basso per determinare il livello di riempimento nel modo più rapido possibile. – Il livello di riempimento preciso si trova sul limite tra i segnali „Presenza di gas“ e „Assenza di gas“. – Non è possibile eseguire le misurazioni sui punti di saldatura. – Per evitare danneggiamenti non far strisciare la testina sulla supercie. L‘apparecchio è subito pronto per l‘uso dopo che sono state inserite le batterie e, poiché non ha un interruttore di accensione/spegnimento, è anche sempre attivo.

IT22 FULL SCAN EMPTY FULL SCAN EMPTY FULL SCAN EMPTY FULL SCAN EMPTY Dati tecnici Diametro cilindro di alluminio/acciaio 200 mm…350 mm Condizioni di lavoro 0°C…40°C, umidità dell‘aria max. 75%rH, non condens- ante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale) Condizioni di stoccaggio -10°C…60°C, umidità dell‘aria max. 80%rH Alimentazione elettrica 9 V a blocco ANSI/NEDA 1604, 1604A; IEC 6LR61, 6F22 Autonomia

10.000 misurazioni per
