Produkttyp	Füllstandsscanner für Flüssiggasflaschen (LPG)
Marke	Laserliner
Modell	BBQGasCheck
Abmessungen (L x H x T)	146 x 46 x 30 mm
Gewicht (mit Batterie)	99 g
Stromversorgung	1 x 9V Blockbatterie (ANSI/NEDA 1604, IEC 6LR61, 6F22)
Batterielebensdauer	Ca. 10.000 Messungen pro Batterie
Durchmesser der kompatiblen Flaschen	Stahl oder Aluminium, 200 mm bis 350 mm
Arbeitsbedingungen	0°C bis 40°C, relative Luftfeuchte max. 75% rH, nicht kondensierend
Lagerbedingungen	-10°C bis 60°C, relative Luftfeuchte max. 80% rH
Maximale Arbeitshöhe	2000 m über dem Meeresspiegel
Signalanzeige	Blaue LED (Messung läuft), rote LED (kein Gas), grüne LED (Gas erkannt)
Batterieschwach-Anzeige	Untere rote LED blinkt
Einschalten	Automatisch beim Einlegen der Batterie, kein Ein-/Ausschalter
Automatische Abschaltung	Nach 2 Sekunden Inaktivität
Kompatible Materialien	Stahl und Aluminium; nicht kompatibel mit Plastikflaschen
Wartung und Reinigung	Mit einem leicht feuchten Tuch reinigen, keine Lösungsmittel oder Scheuermittel; bei längerer Lagerung Batterie entfernen
Sicherheitshinweise	Nicht in explosionsgefährdeter Atmosphäre verwenden; EMV-Normen einhalten; Messflächen sauber halten
Garantie	Siehe beigefügte Dokumente oder den angegebenen Internetlink

Häufig gestellte Fragen - BBQGasCheck Laserliner

Wie installiere ich die Batterie des BBQGasCheck?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts und legen Sie eine 9V-Blockbatterie unter Beachtung der Polarität ein. Das Gerät ist sofort betriebsbereit.

Wie verwende ich den Scanner, um den Gasfüllstand zu messen?

Setzen Sie den Messkopf senkrecht auf die zylindrische Oberfläche der Flasche und drücken Sie mit einem Druck von ca. 5 kg. Halten Sie das Gerät während der Messung ruhig. Die blaue LED zeigt an, dass eine Messung läuft. Das Ergebnis wird durch eine rote (leer) oder grüne (Gas vorhanden) LED angezeigt.

Welche Arten von Gasflaschen sind kompatibel?

Der BBQGasCheck ist kompatibel mit Flüssiggasflaschen (LPG) aus Stahl und Aluminium mit einem Durchmesser von 200 mm bis 350 mm. Er ist nicht für Plastikflaschen geeignet.

Warum funktioniert die Messung nicht?

Überprüfen Sie, ob die Flaschenoberfläche sauber und frei von Schmutz, Rost, Aufklebern oder Beschädigungen ist. Stellen Sie sicher, dass die Flasche senkrecht steht. Vermeiden Sie Schweißnähte und Bereiche in der Nähe der Enden. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterie.

Was bedeutet das Blinken der unteren roten LED?

Die blinkende untere rote LED zeigt an, dass die Batterie schwach ist. Ersetzen Sie sie durch eine neue 9V-Batterie, um zuverlässige Messungen zu gewährleisten.

Kann das Gerät an Plastikgasflaschen verwendet werden?

Nein, das Messgerät kann nicht für Plastikgasflaschen verwendet werden. Es ist nur für Stahl- und Aluminiumflaschen ausgelegt.

Wie pflege ich den Scanner?

Reinigen Sie die Komponenten mit einem leicht feuchten Tuch. Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Lösungsmittel. Entfernen Sie die Batterie bei längerer Lagerung. Bewahren Sie das Gerät an einem trockenen und sauberen Ort auf.

Was sind die optimalen Einsatzbedingungen?

Verwenden Sie das Gerät bei einer Temperatur zwischen 0°C und 40°C, mit einer maximalen relativen Luftfeuchte von 75% rH (nicht kondensierend). Die Arbeitshöhe sollte 2000 m über dem Meeresspiegel nicht überschreiten.

Schaltet sich das Gerät automatisch aus?

Ja, das Gerät schaltet sich nach 2 Sekunden Inaktivität automatisch aus, um die Batterie zu schonen. Es schaltet sich bei der nächsten Verwendung automatisch wieder ein.

Wo finde ich weitere Sicherheitsinformationen?

Die ergänzenden Hinweise und Sicherheitsanweisungen finden Sie auf folgender Internetseite: http://laserliner.com/info?an=bbqgace.

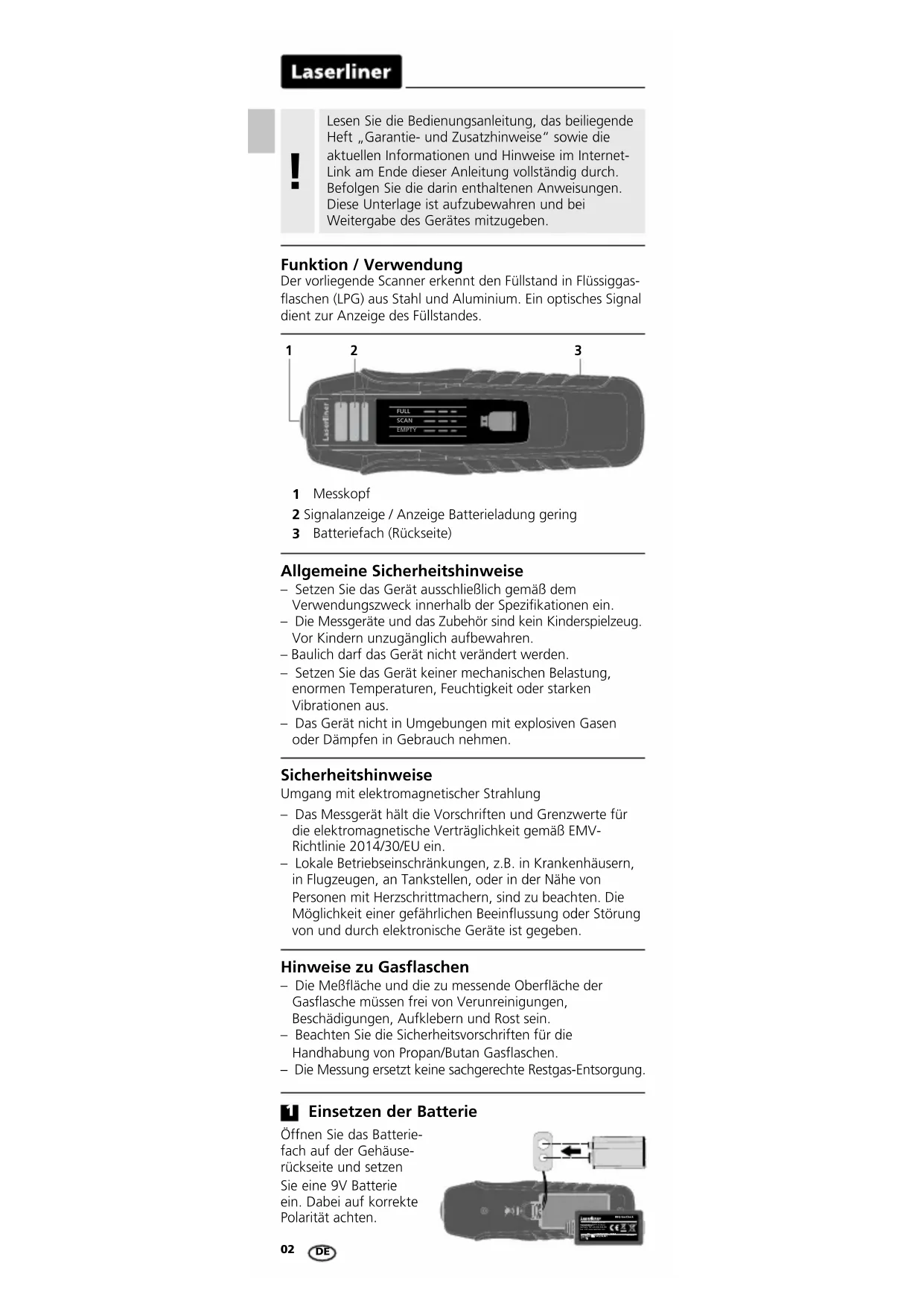

BEDIENUNGSANLEITUNG BBQGasCheck Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Der vorliegende Scanner erkennt den Füllstand in Flüssiggasflaschen (LPG) aus Stahl und Aluminium. Ein optisches Signal dient zur Anzeige des Füllstandes.

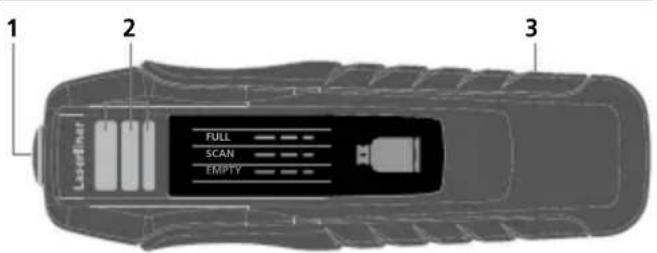

1 Messkopf
2 Signalanzeige / Anzeige Batterieladung gering
3 Batteriefach (Rückseite)

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
  – Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät nicht in Umgebungen mit explosiven Gasen oder Dämpfen in Gebrauch nehmen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Hinweise zu Gasflaschen

– Die Meßfläche und die zu messende Oberfläche der Gasflasche müssen frei von Verunreinigungen, Beschädigungen, Aufklebern und Rost sein.
- Beachten Sie die Sicherheitsvorschriften für die Handhabung von Propan/Butan Gasflaschen.
– Die Messung ersetzt keine sachgerechte Restgas-Entsorgung.

Einsetzen der Batterie

Öffnen Sie das Batteriefach auf der Gehäuserückseite und setzen Sie eine 9V Batterie ein. Dabei auf korrekte Polarität achten.

Das Gerät ist nach Einsetzen der Batterien direkt betriebsbereit. Es verfügt über keinen gesonderten Ein-/Aus-Schalter und ist somit immer aktiv.

Hinweise zur Messung

• Abhängig vom Mischungsverhältnis Propan/Butan und der jeweiligen Temperatur werden Stahl- und Aluminium-Gasflaschen in der Regel bis zu ca. 80% befüllt.
• Das Messgerät ist für Kunststoff-Gasflaschen nicht einsetzbar.
• Die Messung kann durch Verschmutzungen des Messkopfes und der Gasflasche beeinflusst werden. Daher sollten die Messflächen mit einem feuchten Tuch sauber gehalten werden.

- Mögliche Störgrößen an Gasflaschen sind:

1. Verrostung (auch an innenliegenden, unsichtbaren Stellen)

2. ungleichmässige / zu dicke Beschichtung der Außenwand

3. Eisbildung an der Oberfläche

4. verbeulte oder verkratzte Oberflächen

5. die oberen und unteren Endbereiche der Gaszylinder mit zu kleinen Radien

6. ungleichmässige / zu dicke Beschichtung der Außenwand

7. Eisbildung an der Oberfläche
8. verbeulte oder verkratzte Oberflächen
9. die oberen und unteren Endbereiche der Gaszylinder mit zu kleinen Radien

Zur Vermeidung dieser Störgrößen sollte im gesäuberten, zentralen Bereich der Gasflasche an mehreren Messpunkten gemessen werden.

– Die Gasflasche sollte bei der Messung möglichst senkrecht stehen, um schräge Flüssigkeitsniveaus zu vermeiden.

- Es wird empfohlen die Messung von unten zu beginnen, um schnellstmöglich einen Füllstand zu ermitteln.

- Der genaue Füllstand befindet sich an der Grenzfläche zwischen den Signalen „Gas vorhanden“ und „kein Gas vorhanden“.

– Die Messung kann nicht auf Schweißnähten durchgeführt werden.

- Um Beschädigungen zu vermeiden, den Messkopf nicht über die Oberfläche ziehen.

- Die Gasflasche sollte bei der Messung möglichst senkrecht stehen, um schräge Flüssigkeitsniveaus zu vermeiden. - Es wird empfohlen die Messung von unten zu beginnen, um schnellstmöglich einen Füllstand zu ermitteln. - Der genaue Füllstand befindet sich an der Grenzfläche zwischen den Signalen „Gas vorhanden“ und „kein Gas vorhanden“. - Die Messung kann nicht auf Schweißnähten durchgeführt werden. - Um Beschädigungen zu vermeiden, den Messkopf nicht über die Oberfläche ziehen.

Füllstand messen

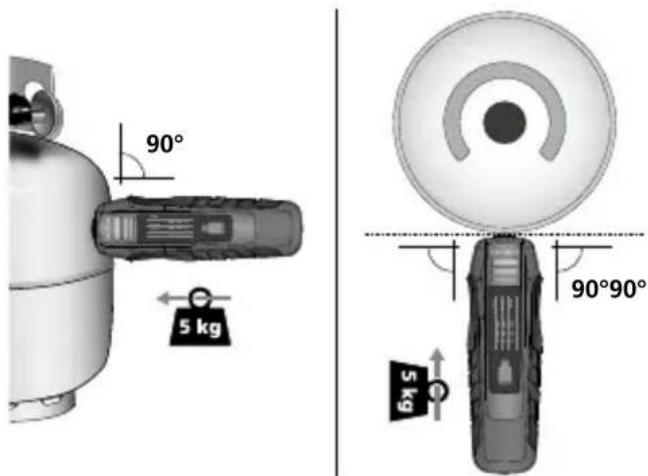

Den Messkopf senkrecht auf der Zylinderoberfläche auflegen und mit ca. 5 kg Anpressdruck andrücken.

Ein blaues LED-Lauflicht signalisiert eine laufende Messung. Solange den Scanner ruhig und angedrückt halten.

Eine rote LED (kein Füllstand) oder grüne LED (Füllstand detektiert) signalisiert die fertige Messung.

Das Gerät schaltet sich nach 2 Sekunden Inaktivität automatisch ab.

Laserliner

Signalanzeige

blaue LED
Messung läuft

rote LED
Ergebnis: Messung beendet, kein Gas gefunden

grüne LED
Ergebnis: Messung beendet, an der aktuellen Position ist Gas vorhanden

untere rote LED blinkt
Die Batterie hat eine geringe Ladung.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten

Durchmesser Aluminium-/Stahlzylinder	200 mm...350 mm
Arbeitsbedingungen	0°C...40°C, Luftfeuchtigkeit max. 75%rH, nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen	-10°C...60°C, Luft-feuchtigkeit max. 80%rH
Stromversorgung	9V E-Block ANSI/NEDA 1604, 1604A; IEC 6LR61, 6F22
Betriebsdauer	10.000 Messungen pro Batterieladung
Abmessungen (B x H x T) 14	6 x 46 x 30 mm
Gewicht (inkl. Batterie) 99 g

Technische Änderungen vorbehalten. 18W26

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=bbqgace
