Type de produit	Scanner de niveau de remplissage pour bouteilles de gaz liquéfié (GPL)
Marque	Laserliner
Modèle	BBQGasCheck
Dimensions (L x H x P)	146 x 46 x 30 mm
Poids (pile incluse)	99 g
Alimentation	1 pile 9V bloc (ANSI/NEDA 1604, CEI 6LR61, 6F22)
Autonomie	Environ 10 000 mesures par charge
Diamètre des bouteilles compatibles	Acier ou aluminium, 200 mm à 350 mm
Conditions de travail	0°C à 40°C, humidité relative max. 75% rH, non condensante
Conditions de stockage	-10°C à 60°C, humidité relative max. 80% rH
Altitude de travail max.	2000 m au-dessus du niveau de la mer
Affichage du signal	LED bleue (mesure en cours), LED rouge (pas de gaz), LED verte (gaz détecté)
Indication de pile faible	LED rouge inférieure clignotante
Mise en marche	Automatique dès la mise en place de la pile, pas d'interrupteur
Extinction automatique	Après 2 secondes d'inactivité
Matériaux compatibles	Acier et aluminium ; non compatible avec les bouteilles en plastique
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide, pas de solvants ni produits abrasifs ; retirer la pile en cas de stockage prolongé
Consignes de sécurité	Ne pas utiliser en atmosphère explosive ; respecter les normes CEM ; maintenir les surfaces de mesure propres
Garantie	Consulter les documents fournis ou le lien Internet indiqué

FOIRE AUX QUESTIONS - BBQGasCheck Laserliner

Comment installer la pile du BBQGasCheck ?

Ouvrez le compartiment à piles au dos du boîtier et insérez une pile 9V bloc en respectant la polarité. L'appareil est immédiatement opérationnel.

Comment utiliser le scanner pour détecter le niveau de gaz ?

Placez la tête de mesure à la verticale sur la surface cylindrique de la bouteille en appuyant avec une pression d'environ 5 kg. Maintenez l'appareil immobile pendant la mesure. La LED bleue indique une mesure en cours. Le résultat est affiché par une LED rouge (vide) ou verte (gaz présent).

Quels types de bouteilles de gaz sont compatibles ?

Le BBQGasCheck est compatible avec les bouteilles de gaz liquéfié (GPL) en acier et en aluminium d'un diamètre de 200 mm à 350 mm. Il n'est pas adapté aux bouteilles en plastique.

Pourquoi la mesure ne fonctionne-t-elle pas ?

Vérifiez que la surface de la bouteille est propre, sans saletés, rouille, autocollants ou dommages. Assurez-vous que la bouteille est à la verticale. Évitez les cordons de soudure et les zones près des extrémités. Si le problème persiste, remplacez la pile.

Que signifie le clignotement de la LED rouge inférieure ?

La LED rouge inférieure qui clignote indique que la pile est faible. Remplacez-la par une pile neuve de 9V pour garantir des mesures fiables.

Peut-on utiliser l'appareil sur des bouteilles de gaz en plastique ?

Non, l'instrument de mesure ne peut pas être utilisé pour des bouteilles de gaz en plastique. Il est conçu uniquement pour les bouteilles en acier et en aluminium.

Comment entretenir le scanner ?

Nettoyez les composants avec un chiffon légèrement humide. N'utilisez pas de produits de nettoyage, de récurage ou de solvants. Retirez la pile lors d'un stockage prolongé. Conservez l'appareil dans un endroit sec et propre.

Quelles sont les conditions d'utilisation optimales ?

Utilisez l'appareil à une température comprise entre 0°C et 40°C, avec une humidité relative maximale de 75% rH (non condensante). L'altitude de travail ne doit pas dépasser 2000 m au-dessus du niveau de la mer.

L'appareil s'éteint-il automatiquement ?

Oui, l'appareil s'éteint automatiquement après 2 secondes d'inactivité pour économiser la batterie. Il se rallume automatiquement lors de la prochaine utilisation.

Où trouver des informations supplémentaires sur la sécurité ?

Consultez les remarques complémentaires et les consignes de sécurité sur le site Internet suivant : http://laserliner.com/info?an=bbqgace.

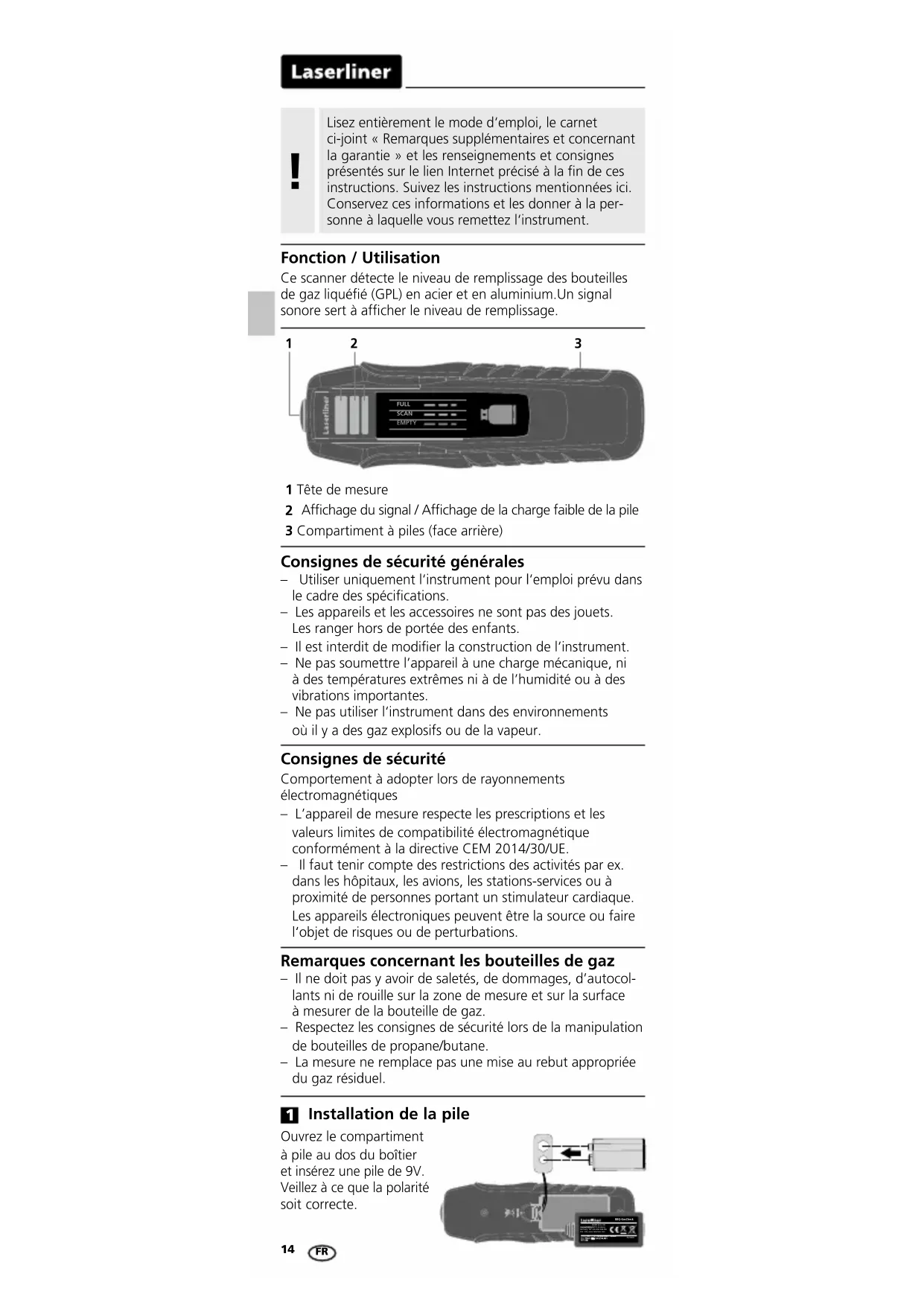

MODE D'EMPLOI BBQGasCheck Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez l'instrument.

Fonction / utilisation

Ce scanner détecte le niveau de remplissage des bouteilles de gaz liquéfié (GPL) en acier et en aluminium. Un signal sonore sert à afficher le niveau de remplissage.

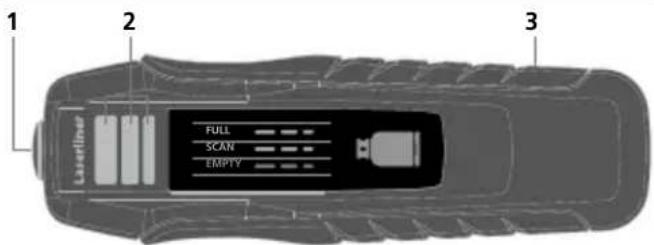

1 Tête de mesure 2 Affichage du signal / Affichage de la charge faible de la pile 3 Compartiment à piles (face arrière)

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Ne pas utiliser l'instrument dans des environnements où il y a des gaz explosifs ou de la vapeur.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par exemple dans les hôpitaux, les avions, les stations-service ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Remarques concernant les bouteilles de gaz

• Il ne doit pas y avoir de saletés, de dommages, d'autocollants ni de rouille sur la zone de mesure et sur la surface à mesurer de la bouteille de gaz.
• Respectez les consignes de sécurité lors de la manipulation de bouteilles de propane/butane.
• La mesure ne remplace pas une mise au rebut appropriée du gaz résiduel.

1 Installation de la pile

Ouvrez le compartiment à pile au dos du boîtier et insérez une pile de 9V. Veillez à ce que la polarité soit correcte.

L'appareil est immédiatement opérationnel après avoir mis les piles en place. Il ne dispose pas d'un interrupteur Marche/Arrêt séparé et est ainsi toujours activé.

Remarques relatives à la mesure

• Les bouteilles de gaz en acier et en aluminium ne sont normalement remplies au maximum qu'à env. 80% en fonction du rapport de mélange propane/butane et de la température respective.
• L'instrument de mesure ne peut pas être utilisé pour des bouteilles de gaz en plastique.
• Une tête de mesure et la bouteille de gaz encrassées peuvent avoir une influence sur la mesure. C'est pourquoi il faut maintenir les surfaces de mesure propres en utilisant un chiffon humide.
• Des facteurs de perturbation possibles sur des bouteilles de gaz sont :
• Rouille (également à des endroits invisibles et situés à l'intérieur)
• Revêtement trop épais / irrégulier de la paroi extérieure
• Formation de glace sur la surface
• Surfaces cabossées ou rayées
• Zones d'extrémité supérieure et inférieure des bouteilles de gaz avec des rayons trop petits. Pour éviter ces facteurs de perturbation, il faut effectuer des mesures à plusieurs points de mesure dans la zone centrale et nettoyée de la bouteille de gaz.
• La bouteille de gaz devrait, dans la mesure du possible, être à la verticale pendant la mesure afin d'éviter un niveau de remplissage du liquide oblique.
• Il est recommandé de commencer à mesurer par le bas pour déterminer le plus rapidement possible un niveau de remplissage.
• Le niveau de remplissage précis se trouve à la surface limite entre les signaux « Présence de gaz » et « Absence de gaz ».
• Il n'est pas possible de procéder à une mesure sur des cordons de soudure.
• Ne pas tirer la tête de mesure sur la surface pour éviter tout dommage.

2 Mesure du niveau de remplissage

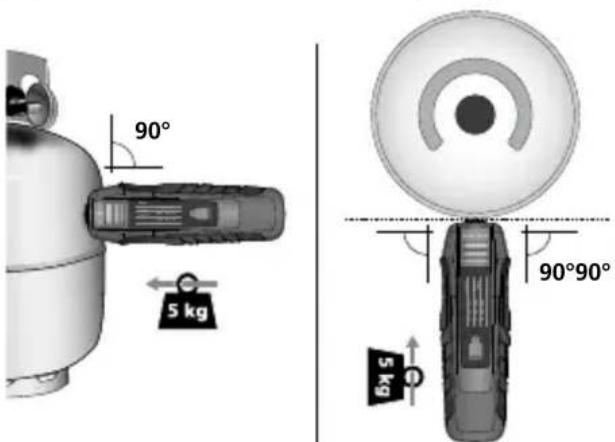

Poser la tête de mesure à la verticale sur la surface cylindrique et légèrement appuyer en appliquant une pression d'environ 5 kg. La barre de progression de la LED bleue signale une mesure en cours. Pendant cette opération, maintenir le scanner sans bouger et appuyé contre la bouteille de gaz.

Une LED rouge (bouteille vide) ou une LED verte (niveau de remplissage détecté) signale que la mesure est terminée.

L'appareil s'éteint automatiquement après 2 secondes d'inactivité.

Affichage du signal

DEL bleue

Mesure en cours

DEL rouge

Résultat : mesure terminée, aucun gaz n'a été trouvé

DEL verte

Résultat : mesure terminée, présence de gaz à la position actuelle

La DEL rouge inférieure clignote

La charge de la pile est faible.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Données techniques

Diamètre des cylindres en acier/aluminium	200 mm...350 mm
Conditions de travail	0°C... 40°C, humidité relative de l'air max. 75%rH, non condensante, altitude de travail max. de 2000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-10°C...60°C, humidité relative de l'air max. 80%rH
Alimentation électrique	9 V bloc E ANSI/NEDA 1604, 1604 A ; CEI 6LR61, 6F22
Durée de fonctionnement	10 000 mesures par charge de la pile
Dimensions (L x H x P)	146 x 46 x 30 mm
Poids (pile incluse)	99 g

Sous réserve de modifications techniques. 18W26

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).
