Produkttype	Fyldningsniveauscanner til flasker med flydende gas (LPG)
Mærke	Laserliner
Model	BBQGasCheck
Mål (L x H x D)	146 x 46 x 30 mm
Vægt (med batteri)	99 g
Strømforsyning	1 stk 9V batteri (ANSI/NEDA 1604, IEC 6LR61, 6F22)
Batterilevetid	Ca. 10.000 målinger pr. opladning
Diameter på kompatible flasker	Stål eller aluminium, 200 mm til 350 mm
Arbejdsforhold	0°C til 40°C, max. relativ luftfugtighed 75% rH, ikke kondenserende
Opbevaringsforhold	-10°C til 60°C, max. relativ luftfugtighed 80% rH
Max. arbejdshøjde	2000 m over havets overflade
Signalvisning	Blå LED (måling i gang), rød LED (ingen gas), grøn LED (gas registreret)
Batteriindikator	Nedre rød LED blinker
Tænding	Automatisk ved isætning af batteri, ingen afbryder
Automatisk slukning	Efter 2 sekunders inaktivitet
Kompatible materialer	Stål og aluminium; ikke kompatibel med plastikflasker
Vedligeholdelse og rengøring	Rengør med en let fugtig klud, ingen opløsningsmidler eller slibemidler; fjern batteriet ved længere tids opbevaring
Sikkerhedsanvisninger	Må ikke anvendes i eksplosiv atmosfære; overhold EMC-normer; hold målefladerne rene
Garanti	Se medfølgende dokumenter eller angivet internetlink

Ofte stillede spørgsmål - BBQGasCheck Laserliner

Hvordan installeres batteriet i BBQGasCheck?

Åbn batterirummet på bagsiden af enheden og indsæt et 9V batteri med korrekt polaritet. Enheden er straks klar til brug.

Hvordan bruges scanneren til at detektere gasniveauet?

Placer målehovedet lodret på flaskens cylindriske overflade med et tryk på ca. 5 kg. Hold enheden stille under målingen. Blå LED angiver, at måling er i gang. Resultatet vises med en rød LED (tom) eller grøn LED (gas til stede).

Hvilke typer gasflasker er kompatible?

BBQGasCheck er kompatibel med flasker til flydende gas (LPG) af stål og aluminium med en diameter på 200 mm til 350 mm. Den er ikke egnet til plastikflasker.

Hvorfor virker målingen ikke?

Kontroller, at flaskens overflade er ren, uden snavs, rust, klistermærker eller skader. Sørg for, at flasken står lodret. Undgå svejsesømme og områder tæt på enderne. Hvis problemet fortsætter, skal du udskifte batteriet.

Hvad betyder blinken fra den nederste røde LED?

Den nederste røde LED, der blinker, angiver, at batteriet er svagt. Udskift det med et nyt 9V batteri for at sikre pålidelige målinger.

Kan enheden bruges på plastikgasflasker?

Nej, måleinstrumentet kan ikke bruges til plastikgasflasker. Det er kun designet til flasker af stål og aluminium.

Hvordan vedligeholder jeg scanneren?

Rengør komponenterne med en let fugtig klud. Brug ikke rengøringsmidler, skuremidler eller opløsningsmidler. Fjern batteriet ved længere tids opbevaring. Opbevar enheden på et tørt og rent sted.

Hvad er de optimale driftsbetingelser?

Brug enheden ved en temperatur mellem 0°C og 40°C, med en maksimal relativ luftfugtighed på 75% rH (ikke kondenserende). Arbejdshøjden må ikke overstige 2000 m over havets overflade.

Slukker enheden automatisk?

Ja, enheden slukker automatisk efter 2 sekunders inaktivitet for at spare batteriet. Den tænder automatisk ved næste brug.

Hvor finder jeg yderligere sikkerhedsoplysninger?

Se yderligere bemærkninger og sikkerhedsanvisninger på følgende hjemmeside: http://laserliner.com/info?an=bbqgace.

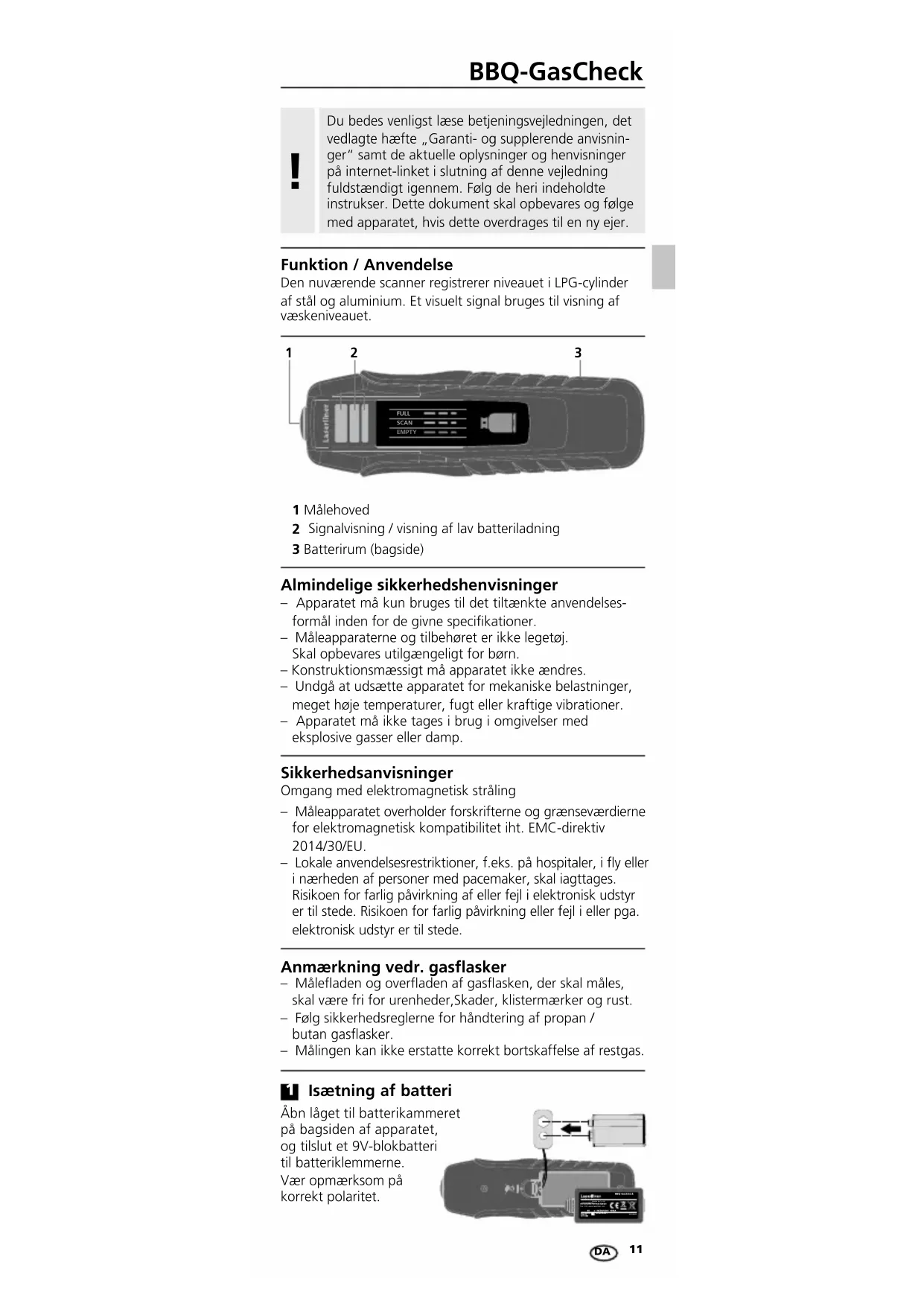

BRUGSANVISNING BBQGasCheck Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

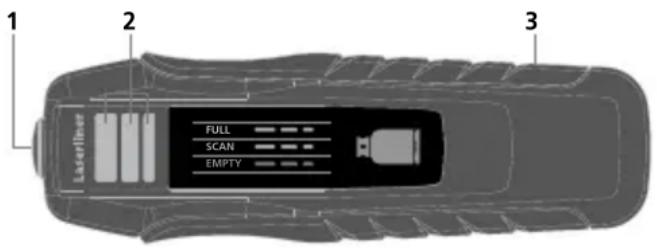

Funktion / Anvendelse

Den nuværende scanner registrerer niveauet i LPG-cylinder af stål og aluminium. Et visuelt signal bruges til visning af væskeniveauet.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
  – Konstruktionsmæssigt må apparatet ikke ændres.
  – Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke tages i brug i omgivelser med eksplosive gasser eller damp.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning af eller fejl i elektronisk udstyr er til stede. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Anmærkning vedr. gasflasker

• Målefladen og overfladen af gasflasken, der skal måles, skal være fri for urenheder, Skader, klistermærker og rust.
• Følg sikkerhedsreglerne for håndtering af propan / butan gasflasker.
  – Målingen kan ikke erstatte korrekt bortskaffelse af restgas.

Isætning af batteri

Åbn låget til batterikammeret på bagsiden af apparatet, og tilslut et 9V-blokbatteri til batteriklemmerne.

Vær opmærksom på korrekt polaritet.

Laserliner

!

Apparatet er klar til brug, så snart batterierne er indsat. Apparatet har ingen separat Tænd / Sluk-kontakt og er dermed altid aktivt.

Anmærkninger vedr. måling

• Afhængig af blandingsforholdet propan/butan og den pågældende temperatur fyldes stål- og aluminium-gasflasker som regel op til ca. 80%.
• Måleapparatet kan ikke anvendes til plast-gasflasker.
• Målingen kan blive påvirket af forureninger på målehovedet og på gasflasken. Derfor bør man holde målefladerne rene med en fugtig klud.
  – Mulige forstyrrelser på gasflasker er:
• Rust (også på indvendige, usynlige steder)
• Uregelmæssig / for tyk belægning af ydervæggen
• Isdannelse på overfladen
• Bulede eller ridsede overflader
• Gascylindrenes øverste og nederste endeområder med for lille radius
  For at undgå disse forstyrrelser bør målingen finde sted i det rene, centrale område af gasflasken og på flere målepunkter.
• Under målingen skal gasflasken stå så lodret som muligt for at undgå skrånende væskeniveau.
• Det anbefales at starte målingen fra bunden for at bestemme et niveau så hurtigt som muligt.
• Det nøjagtige væskeniveau befinder sig på grænsefladen mellem signalerne „Gas til stede“ og „Gas ikke til stede“.
• Målingen kan ikke udføres på svejsesømme.
• For at undgå skader må man ikke trække måle hovedet hen over overfladen.

2 Måling af væskeniveau

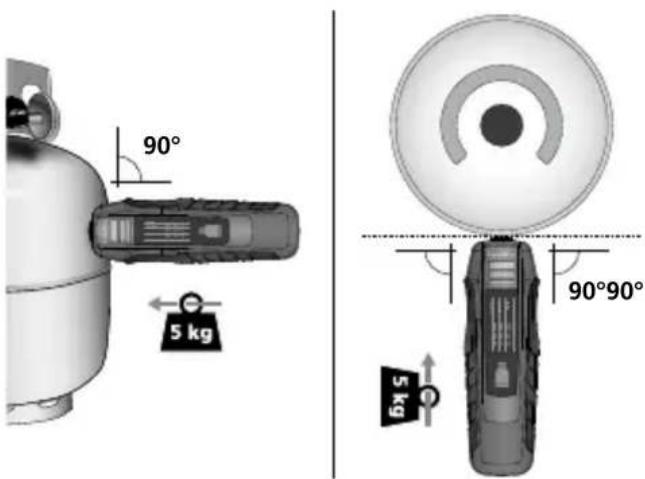

Placer målehovedet vinkelret på cylinderoverfladen og tryk på med ca. 5 kg kontakt tryk.

Et blåt LED-løbelys signalerer en løbende måling. Hold scanneren så længe roligt og trykket.

En rød LED (ingen niveau) eller grøn LED (niveau registreret) signalerer den færdige måling.

Apparatet slukker automatisk efter 2 sekunders inaktivitet.

Signalvisning

blå LED

Måling i gang

rød LED

Resultat: Måling afsluttet, der blev ikke fundet gas

grøn LED

Resultat: Måling afsluttet, der er gas ved den aktuelle position

nederste røde LED blinker

Batteriets ladning er lav.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Tekniske data

Diameter aluminium-/stålcylinder	200 mm...350 mm
Arbejdsbetingelser	0°C...40°C, luftfugtighed maks. 75%rH, ikke-kondenserende, arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-10°C...60°C, luftfugtighed maks. 80%rH
Strømforsyning	9V E-blok ANSI/NEDA 1604, 1604A; IEC 6LR61, 6F22
Driftstid	10.000 målinger pr. batteriladning
Mål (B x H x L) 146 x 46 x 30 mm
Vægt (inkl. batteri) 99 g

Forbehold for tekniske ændringer. 18W26

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=bbqgace

Laserliner

Sørg for korrekt polaritet.

Den nedre røde
LED-en blinker

Lavt batterinivå.
