Tuotetyyppi	Nestekaasupullon (GPL) täyttötason skanneri
Merkki	Laserliner
Malli	BBQGasCheck
Mitat (P x K x S)	146 x 46 x 30 mm
Paino (paristoineen)	99 g
Virtalähde	1 kpl 9V lohkoparisto (ANSI/NEDA 1604, IEC 6LR61, 6F22)
Toimintakesto	Noin 10 000 mittausta paristolla
Yhteensopivien pullojen halkaisija	Teräs tai alumiini, 200 mm - 350 mm
Käyttöolosuhteet	0°C - 40°C, suhteellinen kosteus enintään 75% rH, ei kondensoituva
Säilytysolosuhteet	-10°C - 60°C, suhteellinen kosteus enintään 80% rH
Suurin käyttökorkeus	2000 m merenpinnan yläpuolella
Signaalinäyttö	Sininen LED (mittaus käynnissä), punainen LED (ei kaasua), vihreä LED (kaasu havaittu)
Heikon pariston ilmaisin	Vilkkuva alempi punainen LED
Käynnistys	Automaattinen pariston asettamisen jälkeen, ei kytkintä
Automaattinen sammutus	2 sekunnin käyttämättömyyden jälkeen
Yhteensopivat materiaalit	Teräs ja alumiini; ei yhteensopiva muovipullojen kanssa
Huolto ja puhdistus	Puhdista hieman kostealla liinalla, ei liuottimia tai hankaavia aineita; poista paristo pitkäaikaisen säilytyksen ajaksi
Turvallisuusohjeet	Älä käytä räjähdysvaarallisessa ympäristössä; noudata EMC-standardeja; pidä mittauspinnat puhtaina
Takuu	Katso mukana toimitetut asiakirjat tai ilmoitettu internetlinkki

Usein kysytyt kysymykset - BBQGasCheck Laserliner

Kuinka BBQGasCheckin paristo asennetaan?

Avaa paristolokero laitteen takana ja aseta 9V lohkoparisto napaisuuden mukaisesti. Laite on heti käyttövalmis.

Kuinka käyttää skanneria kaasutason havaitsemiseen?

Aseta mittapää pystysuoraan pullon sylinterimäiselle pinnalle painaen noin 5 kg:n voimalla. Pidä laite paikallaan mittauksen aikana. Sininen LED ilmaisee mittauksen käynnissä. Tulos näytetään punaisella (tyhjä) tai vihreällä (kaasua) LEDillä.

Minkä tyyppiset kaasupullot ovat yhteensopivia?

BBQGasCheck on yhteensopiva teräs- ja alumiinisten nestekaasupullojen (GPL) kanssa, joiden halkaisija on 200-350 mm. Se ei sovi muovipulloille.

Miksi mittaus ei toimi?

Tarkista, että pullon pinta on puhdas, ilman likaa, ruostetta, tarroja tai vaurioita. Varmista, että pullo on pystysuorassa. Vältä hitsaussaumoja ja lähellä päitä olevia alueita. Jos ongelma jatkuu, vaihda paristo.

Mitä alempi punainen LEDin vilkkuminen tarkoittaa?

Vilkkuva alempi punainen LED ilmaisee pariston heikentymistä. Vaihda se uuteen 9V paristoon luotettavien mittausten varmistamiseksi.

Voiko laitetta käyttää muovisilla kaasupulloilla?

Ei, mittauslaitetta ei voi käyttää muovisille kaasupulloille. Se on suunniteltu vain teräs- ja alumiinipulloille.

Kuinka huoltaa skanneria?

Puhdista osat hieman kostealla liinalla. Älä käytä puhdistusaineita, hankaavia aineita tai liuottimia. Poista paristo pitkäaikaisen säilytyksen ajaksi. Säilytä laite kuivassa ja puhtaassa paikassa.

Mitkä ovat optimaaliset käyttöolosuhteet?

Käytä laitetta lämpötilassa 0°C - 40°C, suhteellisen kosteuden ollessa enintään 75% rH (ei kondensoituva). Käyttökorkeus ei saa ylittää 2000 m merenpinnan yläpuolella.

Sammuttuuko laite automaattisesti?

Kyllä, laite sammuu automaattisesti 2 sekunnin käyttämättömyyden jälkeen säästääkseen paristoa. Se käynnistyy automaattisesti uudelleen seuraavassa käytössä.

Mistä löydän lisätietoja turvallisuudesta?

Katso lisähuomautuksia ja turvallisuusohjeita seuraavalta verkkosivustolta: http://laserliner.com/info?an=bbqgace.

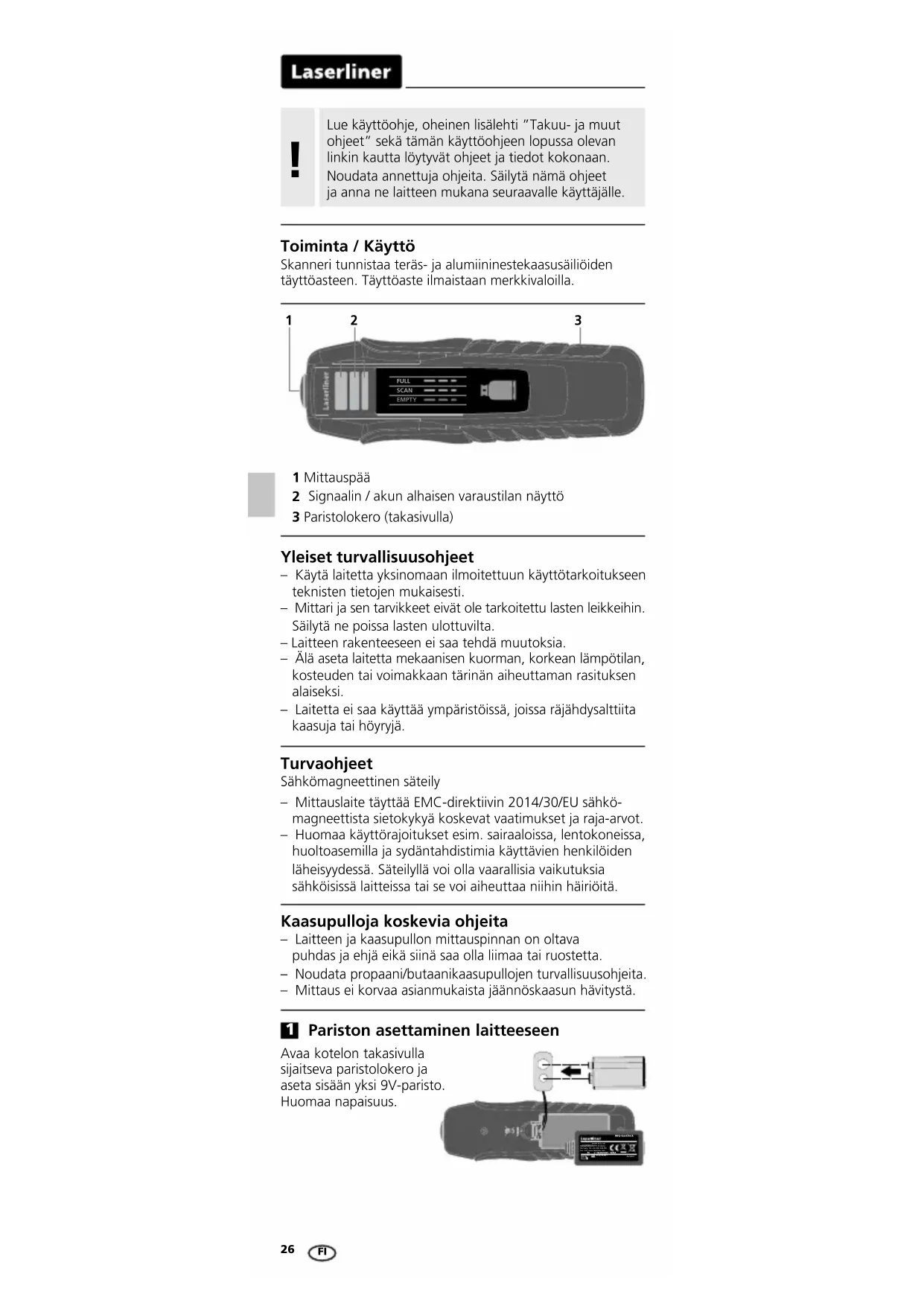

KÄYTTÖOHJE BBQGasCheck Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminta / Käyttö

Skanneri tunnistaa teräs- ja alumiinestekaasusäiliöiden täyttöasteen. Täyttöaste ilmaistaan merkkivaloilla.

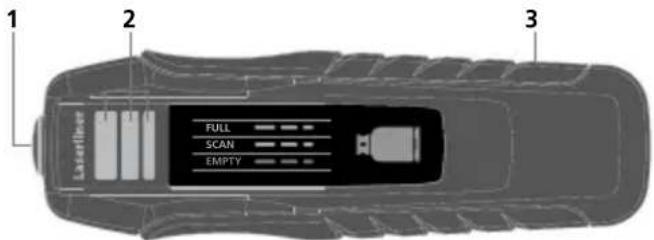

1 Mittauspää
2 Signaalin / akun alhaisen varaustilan näyttö
3 Paristolokero (takasivulla)

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää ympäristöissä, joissa räjähdysalttiita kaasuja tai höyryjä.

Turvaohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkö-magneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

Kaasupulloja koskevia ohjeita

• Laitteen ja kaasupullon mittauspinnan on oltava puhdas ja ehjä eikä siinä saa olla liimaa tai ruostetta.
• Noudata propaani/butaanikaasupullojen turvallisuusohjeita.
• Mittaus ei korvaa asianmukaista jäännöskaasun hävitystä.

1 Pariston asettaminen laitteeseen

Avaa kotelon takasivulla sijaitseva paristolokero ja aseta sisään yksi 9V-paristo. Huomaa napaisuus.

Laite on paristojen asettamisen jälkeen käyttövalmis. Laitteessa ei ole on/off-kytkintä. Laite on siis aina aktiivisena.

Mittausohjeita

• Propaanin/butaanin sekoitussuhteesta ja lämpötilasta riippuen teräs- ja alumiinipullot täytetään n. 80% täyttöasteeseen.
• Mittauslaitetta ei voi käyttää muovipulloilla.
• Mittauspään ja kaasupullon likaantuminen voi vaikuttaa mittauksiin. Mittauspinnat tulisi siksi pitää puhtaana kostealla liinalla.

• Mahdollisia häiriösyitä ovat:

• Ruostuminen (myös sisäpuolisissa näkymättömissä paikoissa)

• epätasainen / liian paksu pinnoitus ulkoseinässä
• Jäätä pinnalla
• Kolhiintunut tai naarmuuntunut pinta
• kaasupullon liian pieni alempi ja ylempi pää Häiriöiden välttämiseksi on suoritettava useita mittauksia kaasupullon puhdistetulta keskialueelta.
• Mittauksen aikana pullon tulisi olla mahdollisimman pystysuorassa vinon nestepinnan välttämiseksi.
• Suosittelemme, että mittaus aloitetaan alhaalta täyttöasteen mahdollisimman nopeaa löytämistä varten.
• Tarkka täyttöaste on signaalien "Kaasua löytyi" ja "Ei kaasua" välisessä rajapinnassa.
  – Mittausta ei voi tehdä hitsaussaumojen kohdalta.
  – Älä vedä mittauspäätä pinnalla vaurioiden välttämiseksi.

2 Täyttöasteen mittaus

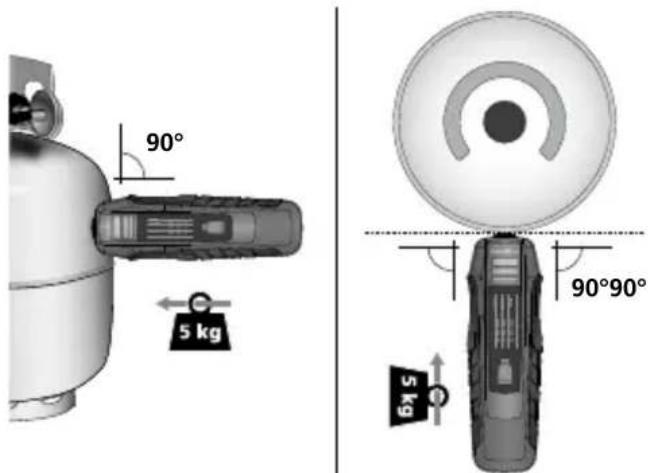

Aseta mittauspää vaakasuoraan pullon pinnalle ja paina n. 5 kg painolla pulloa vasten.

Sininen LED osoittaa käynnissä olevan mittauksen. Pidä skanneri painettuna pulloa vasten.

Punainen LED (ei täyttöastetta) tai vihreä LED (täyttöaste havaittu) osoittaa mittauksen valmistuneen.

Laite kytkeytyy automaattisesti pois päältä, jos se on 2 s käyttämättömänä.

Laserliner

Signaalin

Sininen LED

Mittaus käynnissä

Punainen LED

Tulos: Mittaus suoritettu, kaasua ei löytynyt

Vihreä LED

Tulos: Mittaus päättynyt, ko. kohdassa on kaasua

Alempi punainen LED vilkkuu

Akun varaus alhainen.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot

Alumiini-/teräspullon läpimitta	200 mm...350 mm
Käyttöympäristö	0°C...40°C, ilmankosteus maks. 75%rH, ei kondensoituva, asennuskorkeus maks. 2000 m merenpinnasta
Varastointiolosuhteet	-10°C...60°C, ilmankosteus maks. 80%rH
Virtalähde	9V E-Block ANSI/NEDA 1604, 1604A; IEC 6LR61, 6F22
Käyttöaika	10 000 mittausta akun latausta kohti
Mitat (L x K x S) 146 x 46 x	30 mm
Paino (sis. paristot) 99 g

Tekniset muutokset mahdollisia. 18W26

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniik-kalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=bbqgace
