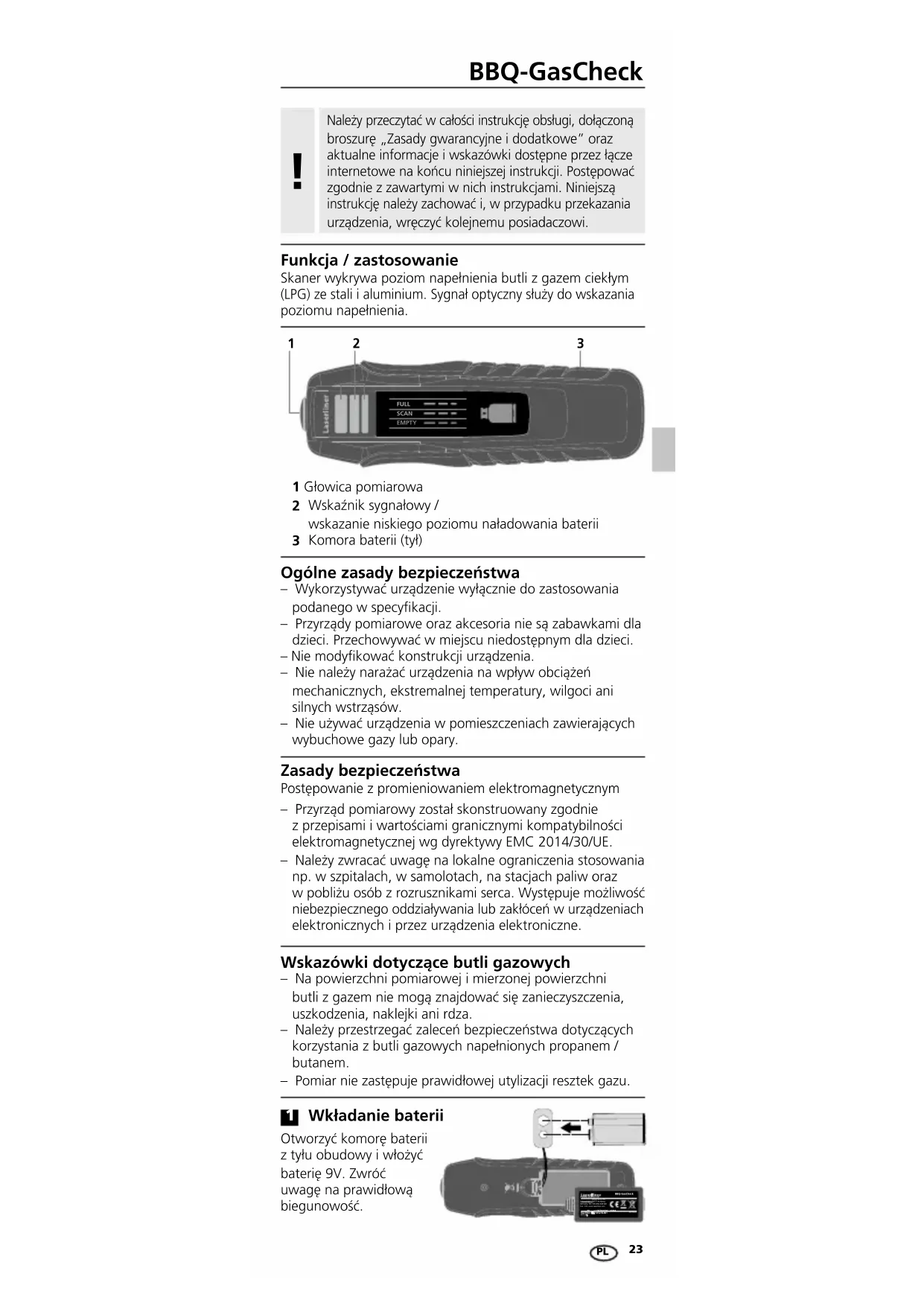

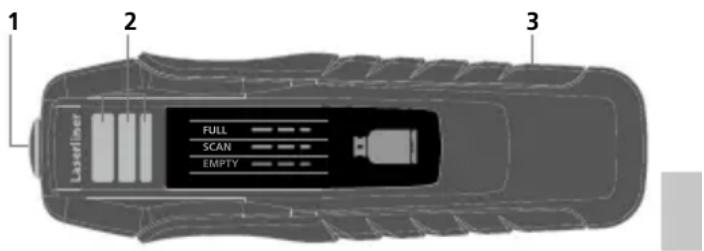

Funkcja / zastosowanie Skaner wykrywa poziom napełnienia butli z gazem ciekłym (LPG) ze stali i aluminium. Sygnał optyczny służy do wskazania poziomu napełnienia. 1 Głowica pomiarowa

Wskaźnik sygnałowy / wskazanie niskiego poziomu naładowania baterii

Komora baterii (tył) Otworzyć komorę baterii z tyłu obudowy i włożyć baterię 9V. Zwróć uwagę na prawidłową biegunowość.

Wkładanie baterii Ogólne zasady bezpieczeństwa – Wykorzystywać urządzenie wyłącznie do zastosowania podanego wspecykacji. – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać wmiejscu niedostępnym dla dzieci. – Nie modykować konstrukcji urządzenia. – Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów. – Nie używać urządzenia wpomieszczeniach zawierających wybuchowe gazy lub opary. Wskazówki dotyczące butli gazowych – Na powierzchni pomiarowej i mierzonej powierzchni butli z gazem nie mogą znajdować się zanieczyszczenia, uszkodzenia, naklejki ani rdza. – Należy przestrzegać zaleceń bezpieczeństwa dotyczących korzystania z butli gazowych napełnionych propanem / butanem. – Pomiar nie zastępuje prawidłowej utylizacji resztek gazu. Zasady bezpieczeństwa Postępowanie z promieniowaniem elektromagnetycznym – Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE. – Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne. PL24 BBQ-GasCheckEMPTY SCAN FULL 90° EMPTY SCAN FULL 90°90°

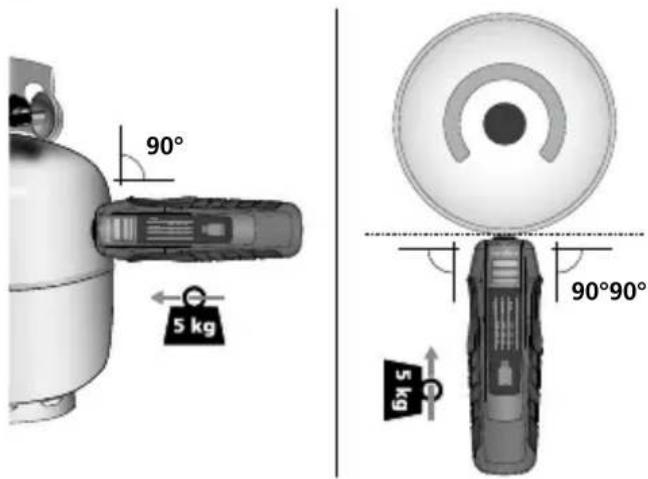

Pomiar poziomu napełnienia Głowicę pomiarową przyłożyć pionowo do powierzchni cylindrycznej i docisnąć siłą odpowiadającą ok. 5 kg. Niebieskie ruchome światło LED sygnalizuje trwający pomiar. W tym czasie czytnik należy trzymać w nieruchomej, doci- śniętej pozycji. Czerwona dioda LED (brak poziomu napełnienia) lub zielona dioda LED (wykryto poziom napełnienia) sygnalizuje zakoń- czenie pomiaru. Urządzenie wyłącza się automatycznie po 2sekundach braku aktywności. Wskazówki dotyczące pomiaru – W zależności od stosunku mieszaniny propan/butan i temperatury stalowe i aluminiowe butle z gazem są z reguły napełniane do ok. 80%. – Przyrząd pomiarowy nie może być stosowany do butli z gazem z tworzywa sztucznego. – Zanieczyszczenia głowicy pomiarowej i butli z gazem mogą mieć wpływ na pomiar. Dlatego powierzchnie pomiarowe należy przecierać wilgotną szmatką. – Możliwe zakłócenia na butlach z gazem to:

1. rdza (również w wewnętrznych, niewidocznych

2. nierównomierna / zbyt gruba powłoka ścianki

3. powstawanie lodu na powierzchni

4. wybrzuszone lub zarysowane powierzchnie

5. górne i dolne obszary końcowe cylindrów gazowych

o zbyt małych promieniach W celu uniknięcia tych zakłóceń należy przeprowadzać pomiary w czystym, centralnym obszarze butli z gazem w kilku punktach pomiarowych. – Podczas pomiaru butla z gazem powinna stać w pionie, aby uniknąć nachylenia poziomu cieczy. – Zaleca się rozpoczęcie pomiaru od dołu, aby jak najszybciej określić poziom napełnienia. – Dokładny poziom napełnienia znajduje się na powierzchni granicznej między sygnałami „gaz występuje” i „brak gazu”. – Pomiaru nie można przeprowadzać na spoinach. – W celu uniknięcia uszkodzeń nie przesuwać głowicy pomiarowej po powierzchni. Bezpośrednio po włożeniu baterii urządzenie jest gotowe do pracy. Nie ma ono włącznika i jest stale aktywne.

PL25 BBQ-GasCheck FULLSCANEMPTY FULLSCANEMPTY FULLSCANEMPTY FULLSCANEMPTY Przepisy UE i usuwanie Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE. Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie. Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: http://laserliner.com/info?an=bbqgace Dane Techniczne Średnica aluminiowego/ stalowego zbiornika 200 mm…350 mm Warunki pracy 0°C…40°C, wilgotność powietrza maks. 75% wilgotności względnej, bez skraplania, wysokość robocza maks. 2000 m nad punktem zerowym normalnym Warunki przechowywania -10°C…60°C, wilgotność powietrza maks. 80% wilgotności względnej Zasilanie 9 V blok E ANSI/NEDA 1604,

1604A; IEC 6LR61, 6F22

Czas pracy 10000 pomiarów na jedno ładowanie baterii Wymiary (szer. x wys. x gł.) 146 x 46 x 30 mm Masa (z baterią) 99 g Zmiany zastrzeżone. 18W26 Wskazówki dotyczące konserwacji ipielęgnacji Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania irozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie wczystym, suchym miejscu. Wskaźnik sygnałowy Niebieska dioda LED Pomiar trwa Dolna czerwona dioda LED pulsuje Niski poziom naładowania baterii. Czerwona dioda LED Wynik: pomiar zakończony, nie znaleziono gazu Zielona dioda LED Wynik: pomiar zakończony, w aktualnej pozycji występuje gaz PL26 A quality product from GmbH & Co. KGDonnerfeld 2, 59757 ArnsbergGermany, Tel: [phone]Fax: -333, www.laserliner.comRev18W24BBQ-GasCheck9V x 1 NEDA1604 / 1604AIEC 006P 6F22/6LR61 FULL SCAN EMPTY
