BRUKSANVISNING DampFinder Home Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

Det föreliggande mätinstrumentet för mätning av fukthalt i material fastställer och bestämmer fukthalten i trä och mineraliska byggnads-material enligt motständsprincipen. Värdet indikerar materialets fukthalt i % och refererar till torrsubstansen.

Exempel: 100% fukthalt vid 1 kg vått trä = 500 g vatten.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.
• Mätspetsen får inte användas med extern spänning.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.
• Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas.

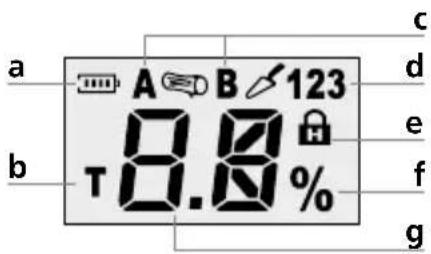

a b A B 123 T 8.8 % c d e f g

a Batteriladdning

b Egentestfunktion

c Mätläge trä

d Mätläge byggnadsmaterial

e Hold-funktion

f Mätenhet %

g Mätvärdesindikator

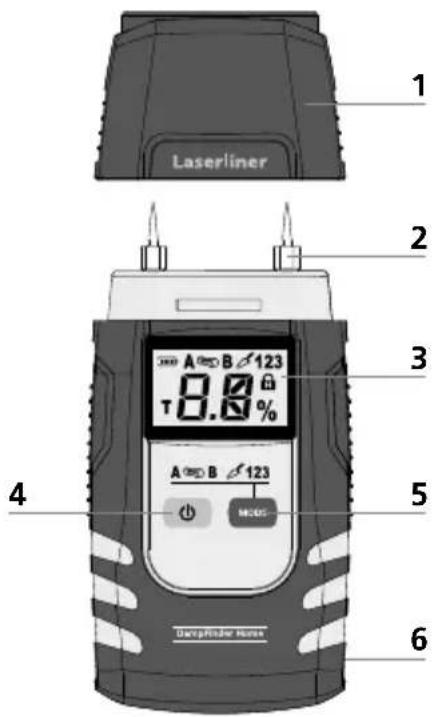

DampFinder Home

1 Laserliner 2 3 4 5 6 A B 123 8.0% T A B 123 MOSG DampFisher Hone

1 Skyddshätta
2 Mätelektroder
3 LC-skärm
4 PÅ/AV-brytare
5 Växling mätläge
6 Batterifack (baksida)

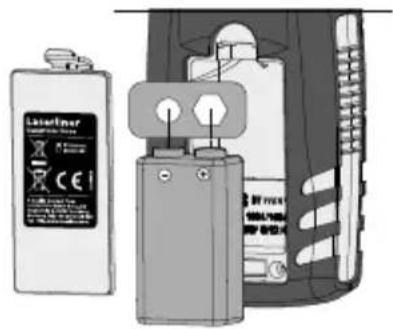

1 Sätt i batteri

Öppna batterifacket och lägg i batteri enligt installations-symbolerna. Tänk på att vända batteriernas poler åt rätt håll.

För att spara batterierna slår instrumentet automatiskt av sig efter 3 minuter. För att sedan åter slå på instrumentet trycker man på PÅ/AV-brytaren igen.

Laserliner

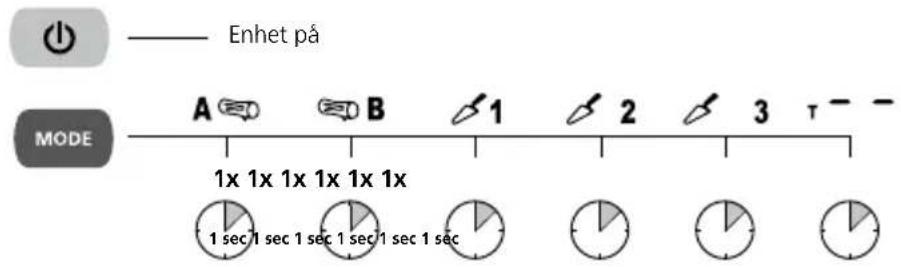

4 Växla mätläge

Enhet på MODE A B 1 2 3 1x 1x 1x 1x 1x 1 sec 1 sec 1 sec 1 sec 1 sec

! Fuktmätaren startar med senast valt mätläge.

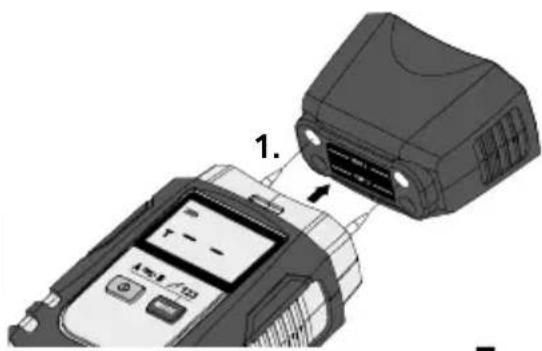

5 Egentestfunktion

Försäkra dig om att det inte finns några ledningar (elektriska ledningar, vattenrör eller liknande) eller ett metalliskt underlag på det ställe, där mätningen ska ske. Stick in mätelektroderna så långt som möjligt i materialet, men utan att slå in dem med våld, eftersom mätinstrumentet då kan skadas. Dra alltid ut mätinstrumentet genom att försiktigt vicka det fram och tillbaka.

Gör flera mätningar på olika ställen för att minimera mätfelen. Det finns risk för personskador utgående från de spetsiga mätelektroderna. Sätt alltid på skyddshättan när mätinstrumentet inte används och när det ska transporteras.

6 Trä

Det ställe som ska mätas måste vara obehandlat och fritt från kvistar, smuts och kåda. Mätningarna ska aldrig göras i ändträ. Då träet torkar särskilt fort där, leder det till felaktiga mätresultat. Gör därför flera jämförande mätningar. Vänta tills att %-symbolen har slutat att blinka och lyser konstant. Först då är mätvärdena stabila.

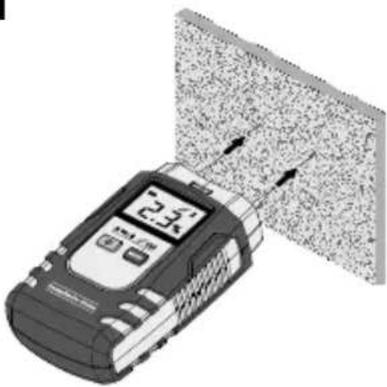

7 Mineraliska byggnadsmaterial

Tänk på att mätresultaten kan bli felaktiga i väggar (ytor) med olika material eller med olika sammansättning av byggnadsmaterialet. Gör därför flera jämförande mätningar. Vänta tills att %-symbolen har slutat att blinka och lyser konstant. Först då är mätvärdena stabila.

I de följande tabellerna hittar du de materialkurvor du kan välja i mätinstrumentet. De olika träslagen hittar du i grupperna A och B. Ställ in mätinstrumentet på den grupp, där det träslag finns, som du vill mäta (jämför steg 4). Vid mätningar i andra byggnadsmaterial ska också det aktuella byggnadsmaterialet ställas in (jämför steg 4). Byggnadsmaterialen hittar du från 1 till 3.

8 Trätabeller

Träslag grupp A
Abachi	Gabon	Paranagran
Afzelia	Hallea ciliata	Päron
Albizia falcatara	Hickory	Pekanhickory
Amerikansk bok	Ilomba	Storbladig hickory
Bok	Iroko	Svartlind
Brasiliansk buxbom	Jättetuja	Svartpil
Canarium oleosum	Lind	Svinnötshickory
Canarium vitiense (PG)	Manchurisk ask	Tabebuia serratifolia
Dalbergia latifolia	Mexikansk cypress	Teak
Dalbergia nigra	Niangon	Terminalia ivorensis
Ebenholz	Niové	Vitask
Ek	Nothofagus fusca (splint)	Vitek
Eucalyptus viminalis	Nutkacypress	Vitpil

Träslag grupp B

Afara	Douglasgran	Kretacypress
Afr. päronträd	Douka	Mahogny
Agbaträd	Eucalyptus largiflorens	Peltogyne venosa
Äkta kastanj	Europeisk lärk	Pinje
Al	Fitzroya cupressoides	Plommon
Alm	Flindersia schottiana	Poppel (alla)
Alstonia congensis	Glasbjörk	Röd ceder
Ask	Gossweilerodendron balsamiferum	Rödal
Asp		Rödlönn
Avenbok	Gran	Rött sandelträd
Balsaträd	Gulbjörk	Silverpoppel
Björk	Gultall	Simarouba glauca
Blyerts-en	Haematoxylum campechianum	Skogsek
Bönträd		Sötkörsbär
Calophyllum brasiliense	Hästkastanj	Svartlön
Canarium salomonense (SB)	Jarrah	Tall
Carapa	Kampeschträd	Terpentintall
Cedertuja	Kapok	Testulea gabonensis
Cembratall	Karri	Trädljung
Corymbia gummifera	Klibbal	Valnöt
Dikorynia	Kosipo

9 Byggnadsmaterialtabell

Integrerade byggnadsmaterial/mätområde

1 Cementgolvmassa utan tillsats / 1,0 ... 4,5%

2 Gipsputs / 0,1 ... 38,2%

3 Autoklaverad lättbetong (Hebel) / 2,2...99%

Tips! Fuktmätare, som använder sig av motständsmätmetoden, kan alltid användas för jämförelse av mätpunkter – här fungerar det numeriska värdet bara som indexvärde. Gör då en provmätning på ett torrt ställe på samma material, notera värdet och jämför det med värdena på den yta som ska mätas. Högre värden betyder mer fukt. På så vis kan fuktutbredning påvisas oberoende av material eller materialkombinationer (t.ex. puts och tapet).

Efter att instrumentet tagits bort från mätstycket visas det senaste mätvärdet automatiskt i ca. 5 sekunder. Under den tiden blinkar Hold-symbolen och det sist bestämda mätvärdet visas. Så snart blinkningen slocknar och mätvärdet åter står på 0 är apparaten klar för en ny mätning.

A 12%

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannheten i mätresultaten. Vi rekommenderar ett kalibreringsintervall på ett år.

!

Funktionen och driftsäkerheten är säkerställda endast när mätinstrumentet används inom ramen för de angivna klimatvillkoren och i det avsedda användningsområdet. Användaren ansvarar själv för bedömningen av mätresultaten och de åtgärder som följer beroende på den aktuella arbetsuppgiften.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Tekniska data

Mätprincip	Resistiv fuktmätning i material via integrerade elektroder
Lägen	2 trägrupper3 mineraliska byggnadsmaterialTest-läg
Material / Mätområde	Cementgolvmassa: 1% ... 4,5%Gipsputs: 0,1% ... 38,2%Autoklaverad lättbetong: 2,2% ... 99%Trä: 5% ... 99%
Noggrannhet (absolut)	Trä: ± 1% (5% ... 30%)± 2% (<5% och >30%)Byggnads- ± 0,15% (0% ... 10%)material: ± 1% (>10%)
Arbetsbetingelser	0°C...40°C, Luftfuktighet max. 85% rH, icke-kondenserande, Arbetshöjd max. 2 000 m över havet
Förvaringsbetingelser	-10°C...50°C,Luftfuktighet max. 85% rH
Strömförsörjning 1 x 6LR6	1, 9V
Mått (B x H x Dj) 57 x 120	x 44 mm
Vikt (inklusive batteri) 146	g

Tekniska ändringar förbehålls. 19W09

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=dafiho
