BRUGSANVISNING DampFinder Home Laserliner

Abachi	Cypres mexikansk	Niangon
Abura	Fyr, brasiliansk	Niové
Afzelia	Gummi, Manna	Okoumé
Alaskaceder, nut.	Hickory	Pæretræ
Albizia falcataria	Hvid ask	Palisander, østind.
Ask, amerik.	Hvid hickory	Palisander, Rio-
Ask, japansk	Hvideg, amerik.	Pekannøddetræ
Ask, Pau Amerela	Ibenholt, afrikansk	Pil
Black afara, Framire	Ilomba	Rødbøg
Bøg, europ.	lpe	Rødeg
Bøg, rød (yderved)	Iroko	Sort pil, amerik.
Canarium oleosum	Lådden hickory	Teak
Canarium (PG)	Lind
Ceder	Lind amerik.

Houtgroep B

Afrikansk mahogni	Cembrafyr	Jarrah
Agba	Cypres, ægte	Karri
Ahorn, bjerg-, hvid-	Cypres, -patagonisk	Kastanie, ædel-
Amarant	Douglasgran	Kastanie, australsk
Andiroba	Douka	Kirsebærtræ, europ.
Ask	Eg	Kosipo
Ask, sølv (Southern)	El, almindelig	Lærk
Asp	Elm	Limba
Avnbøg	Emien	Makoré
Balsatræ	Eucalyptus largiflorens	Poppel, alle
Basralocus	Fréne	Poppel, hvid-
Birk	Fyr	Rød ahorn
Birk, hvid, europ.	Fyr, alm.	Rød ceder
Blåtræ	Fyr, gul	Rød sandeltræ
Blommetræ	Fyr, Ponderosa	Rød-el
Bloodwood, rød	Fyr, strand-	Rødel
Campêche	Gran	Sort ahorn
Canarium (SB)	Gulbirk	Tola, - Branca
Ceder, blyant-	Hestekastanje	Trælyng
Ceder, røgelse	Izombé	Valnød, EU
Ceiba	Jacareuba

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / Anvendelse

Det foreliggende materialefugtighedsmåleapparat fremskaffer og bestemmer materialefugtighedsindhold af træ og byggestoffer i henhold til modstandsmålingen. Den viste værdi er materialefugtigheden i % og hentyder til tørstoffet. Exempel: 100% materialefugtighed ved 1 kg fugtigt træ = 500 g vand.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Konstruktionsmæssigt må apparatet ikke ændres.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• De meetpunt mag niet met externe spanning worden gebruikt.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

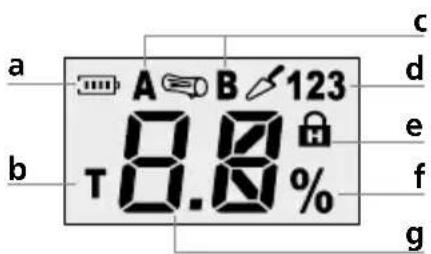

a b A B 123 T 8.8 % c d e f g

a Batteriladning
b Selvtest-funktion
c Målemodus træ
d Målemodus byggemateriale
e Hold-funktion
f Måleenhed %
g Måleværdivisning

DampFinder Home

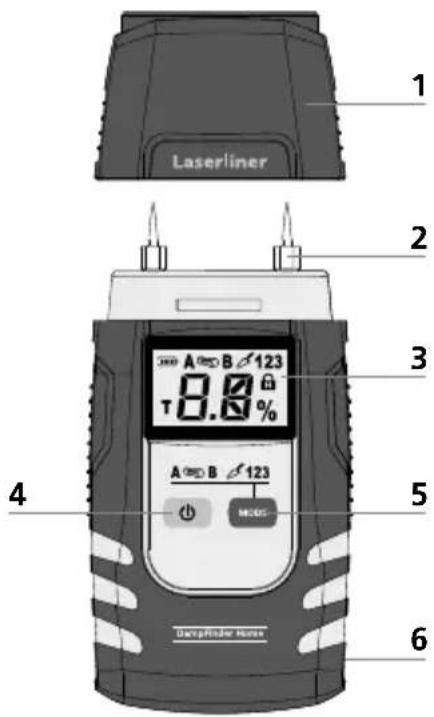

1 Laserliner 2 3 4 5 6 A B 123 8.0% A B 123 MOSG DampFisher Hume

1 Beskyttelseskappe
2 Måleelektroder
3 LC-display
4 Tænd/Sluk-kontakt
5 Omstilling målemodus
6 Batterirum (bagside)

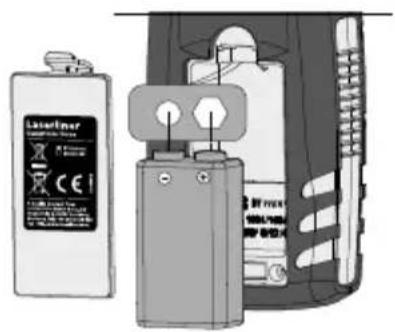

1 Isætning af batteri

Åbn batterihuset og læg batteriet i. Vær opmærksom på de angivne poler.

Apparatet slukker automatisk efter 3 minutter for at spare batteri. Herefter tænder man apparatet på ny ved at trykke på Tænd/Sluk-kontakten.

Laserliner

4 Skift målemodus

— Enhed tændt

MODE

1x 1x 1x 1x 1x 1x

Apparatet starter med den sidste valgte målemodus.

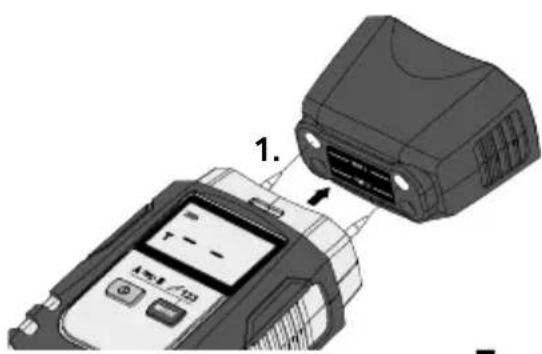

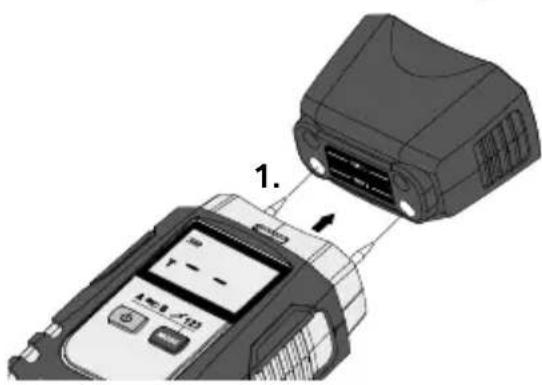

5 Selvtest-funktion

1.

1.

T 0.K

Henvisninger til måleforgangen

Vær venlig at forvisse Dem om, at der ved det sted, der skal måles, ikke findes nogen forløb af forsyningsledninger (elektriske ledninger, vandrør...) eller at undergrunden er metallisk. Måleelektroderne stikkes så langt som muligt ind i målematerialet, men aldrig med vold, da apparatet kan beskadiges. Fjern altid måleapparet med venstre-højrebevægelser, for at minimere målefejl. Gennemfør målinger på forskellige steder. Kvæstelsesfare gennem de spidse måleelektroder. Forvend altid beskyttelseskappen, når de ikke er i brug eller ved transport.

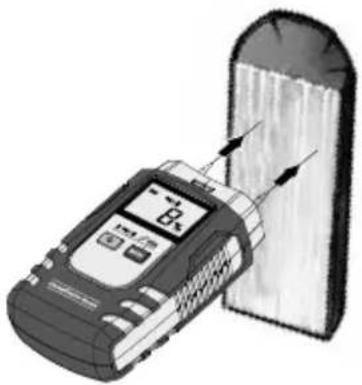

6 Træ

Det sted, der skal måles, skal være ubehandlet og fri for knaster, smuds eller harpiks. Man bør aldrig udføre målinger på endefladerne, da træet hér tørrer særligt hurtigt og dermed kan give falske måleresultater. Husk at udføre flere sammenligningsmålinger.

Vent, indtil symbolet „%“ holder op med at blinke og i stedet lyser konstant. Først herefter er måleværdierne stabile.

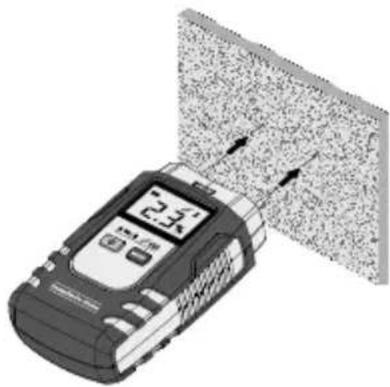

7 Mineralske byggematerialer

Man skal være opmærksom på, at vægge (overflader) med varierende materialefordeling og/eller med forskellig sammensætning af byggematerialer kan forårsage falske måleresultater.

Husk at udføre flere sammenligningsmålinger. Vent, indtil symbolet „%“ holder op med at blinke og i stedet lyser konstant. Først herefter er måleværdierne stabile.

De i måleenheden valgbare materialekarakteristika fremgår af nedenstående tabeller. De forskellige typer træ er opdelt i gruppe A og B. Husk at indstille måleenheden til den gruppe, hvori den pågældende træsort findes (se pkt. 4). Ved måling af byggematerialer skal man ligeledes huske at indstille enheden til det pågældende materiale (se pkt. 4). Byggematerialerne er opdelt fra 1 til 3.

8 Trætabeller

Trægruppe A

Abachi	Cypres mexikansk	Niangon
Abura	Fyr, brasiliansk	Niové
Afzelia	Gummi, Manna	Okoumé
Alaskaceder, nut.	Hickory	Pæretræ
Albizia falcataria	Hvid ask	Palisander, østind.
Ask, amerik.	Hvid hickory	Palisander, Rio-
Ask, japansk	Hvideg, amerik.	Pekannøddetræ
Ask, Pau Amerela	Ibenholt, afrikansk	Pil
Black afara, Framire	Ilomba	Rødbøg
Bøg, europ.	Ipe	Rødeg
Bøg, rød (yderved)	Iroko	Sort pil, amerik.
Canarium oleosum	Lådden hickory	Teak
Canarium (PG)	Lind
Ceder	Lind amerik.

Trægruppe B

Afrikansk mahogni	Cembrafyr	Jarrah
Agba	Cypres, ægte	Karri
Ahorn, bjerg-, hvid-	Cypres, -patagonisk	Kastanie, ædel-
Amarant	Douglasgran	Kastanie, australsk
Andiroba	Douka	Kirsebærtræ, europ.
Ask	Eg	Kosipo
Ask, sølv (Southern)	El, almindelig	Lærk
Asp	Elm	Limba
Avnbøg	Emien	Makoré
Balsatræ	Eucalyptus largiflorens	Poppel, alle
Basralocus	Fréne	Poppel, hvid-
Birk	Fyr	Rød ahorn
Birk, hvid, europ.	Fyr, alm.	Rød ceder
Blåtræ	Fyr, gul	Rød sandeltræ
Blommetræ	Fyr, Ponderosa	Rød-el
Bloodwood, rød	Fyr, strand-	Rødel
Campêche	Gran	Sort ahorn
Canarium (SB)	Gulbirk	Tola, - Branca
Ceder, blyant-	Hestekastanje	Trælyng
Ceder, røgelse	Izombé	Valnød, EU
Ceiba	Jacareuba

9 Byggematerialetabel

Integrerede byggematerialetyper / måleområde

1 Cementgulvuden tilsætning / 1,0 ... 4,5%

2 Gipspuds / 0,1 ... 38,2%

3 Porebeton (Hebel) / 2,2...99%

Tip: Fugtmålere, der fungerer efter modstandsmålemetoden, kan altid bruges til at sammenligne målepunkter - i så fald anvendes den numeriske værdi kun som indeksværdi. I dette tilfælde foretages en prøvemåling på et tørt område af det samme materiale; man noterer værdien og sammenligner den med værdierne for den overflade, der skal måles. Jo højere værdier, desto mere fugtighed. På denne måde kan man uafhængigt af materiale eller materialekombination (fx puds med tapet) påvise fugt i materialet.

Når apparatet trækkes ud af det målte materiale, fastholdes den seneste måleværdi automatisk i ca. 5 sekunder på skærmen. I denne periode blinker Hold-symbolet, og den sidste målte værdi vises. Så snart

A 12%

symbolet ikke længere blinker, og måleværdien atter står på 0, er apparatet klar til en ny måling.

Kalibrering

Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år.

!

Måleapparatets funktion og driftssikkerhed kan kun garanteres, hvis det anvendes under de foreskrevne klimatiske betingelser og kun bruges til de formål, det er beregnet til. Vurderingen af måleresultaterne og de heraf følgende foranstaltninger sker på brugerens eget ansvar i henhold til den pågældende arbejdsopgave.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler.

Batterierne skal tages ud inden længere opbevaringsperioder.

Apparatet skal opbevares på et rent og tørt sted.

Tekniske data

Måleprincip	Resistiv materialefugtighedsmåling via integrerede elektroder
Modi	2 trægrupper3 byggematerialer testmode
Materialer / Måleområde	Cementgulv: 1% ... 4,5%Gipspuds: 0,1% ... 38,2%Porebeton: 2,2% ... 99%Træ: 5% ... 99%
Nøjagtighed (absolut)	Træ: ± 1% (5% ... 30%)± 2% (<5% og >30%)Bygge- ± 0,15% (0% ... 10%)materialer: ± 1% (>10%)
Arbejdsbetingelser	0°C...40°C, Luftfugtighed maks. 85% rH, ikke-kondenserende,Arbejdshøjde maks. 2000 m.o.h..
Opbevaringsbetingelser	-10°C...50°C,Luftfugtighed maks. 85% rH
Strømforsyning 1 x 6LR61	9V
Dimensioner (B x H x D)	57 x 120 x 44 mm
Vægt (inkl. batteri) 146 g

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=dafiho
