KÄYTTÖOHJE DampFinder Home Laserliner

Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminta / Käyttö

Tämä kosteusmittari tutkii ja määrittää puun ja muiden rakennus-materiaalien kosteuden mittaamalla vastuksen muuttumista. Lukema tarkoittaa materiaalin sisältämää kosteutta prosentteina suhteessa kuivaan massaan. Esimerkki: 100% kosteus 1 kg:ssa märkää puuta = 500 g vettä.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.
• Mittauskärkeä ei saa käyttää ulkoisella jännitelähteellä.
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.
• Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä.

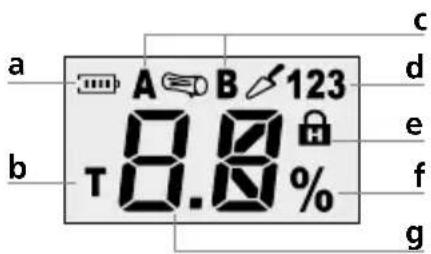

a b A B 123 T 8.8 % c d e f g

a Pariston varaustila
b Itsetestitoiminto
c Mittaustila puulle
d Mittaustila kiviperäiselle ainekselle
e Hold-toiminto
f Mittayksikkö %
g Mittausarvonäyttö

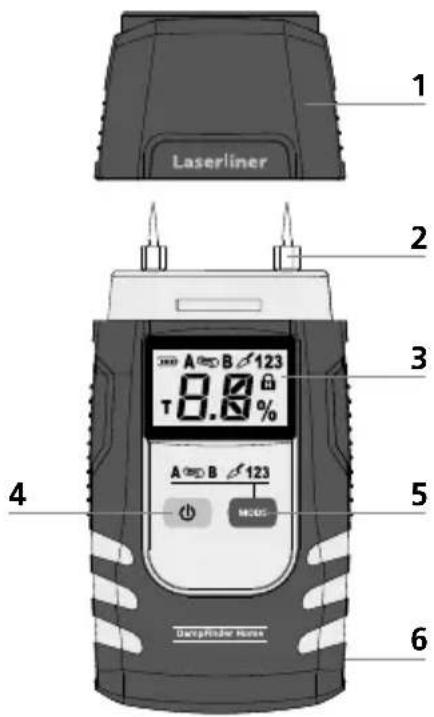

DampFinder Home

1 Laserliner 2 3 4 5 6 A B 123 8.0% A B 123 MOSG DampFisher Hone

1 Suojus
2 Mittauselektrodit
3 LC-näyttö
4 On/off-näppäin
5 Vaihto mittaustila
6 Paristolokero (takasivulla)

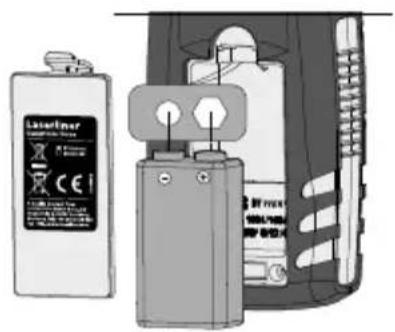

1 Paristo asettaminen

Avaa paristolokero ja aseta paristo sisään ohjeiden mukaisesti. Huomaa paristo oikea napaisuus.

Paristojen säästämiseksi laite kytkeytyy pois päältä 3 min kuluttua. Kytke laitteeseen uudelleen virta ON/OFF-näppäimellä.

Laserliner

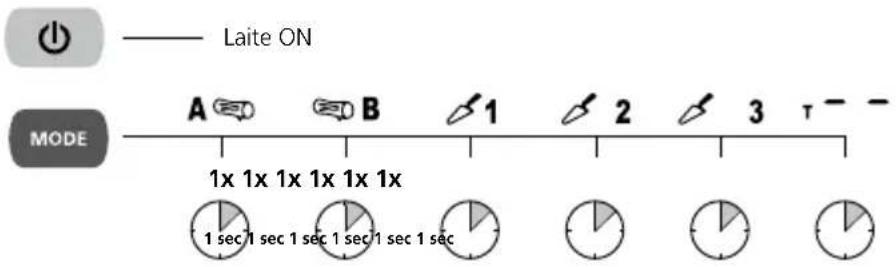

4 Mittaustilan vaihto

Laite ON MODE A B 1 2 3 1x 1x 1x 1x 1x 1 sec 1 sec 1 sec 1 sec 1 sec

! Laitteessa on viimeksi valittuna ollut mittaustila.

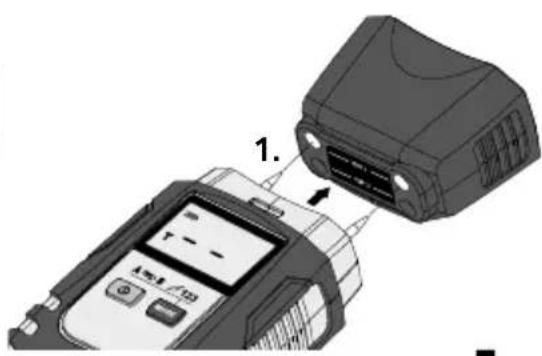

5 Itsetestitoiminto

Varmistu, että mitattavassa kohdassa ei ole asennettuna sähköjohtoja, vesiputkia tms. eikä materiaali ole metallialustalla. Työnnä elektrodit materiaaliin niin syvälle kuin mahdollista, älä kuitenkaan voimakeinoin iskemällä, koska silloin mittari saattaa vahingoittua. Ota mittari materiaalista pois aina vasem-malleoikealle -liikkeellä. Minimoi mittausvirhe tekemällä vertailevia mittauksia useasta kohdasta. Terävät elektrodit aiheuttavat loukkaantumisvaaran. Laita suojakansi paikalleen, kun et käytä laitetta tai kun kuljetat sitä.

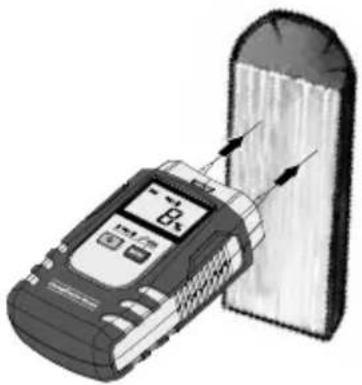

6 Puu

Mittauskohdan tulisi olla käsittelemätöntä puuta. Siinä ei saa olla oksankohtaa, likaa eikä pihkaa. Älä mittaa laudan päästä, koska puu kuivuu siinä nopeammin; mittaustulos saattaa olla virheel- linen. Tee useita vertailevia mittauksia. Odota, kunnes % -merkki lakkaa vilkkumasta ja alkaa palaa tasaisesti. Vasta sitten mittausarvo on vakaa.

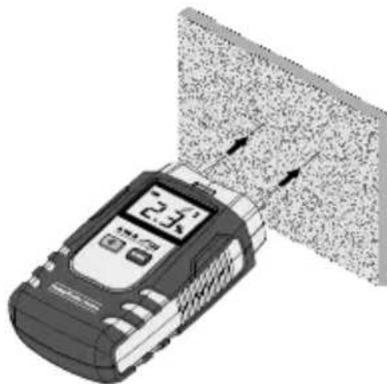

Huomaa, että jos seinä (pinta) koostuu erilaisista materiaaleista tai jos kysymyksessä on sekoitemateriaali, mittaustulos saattaa vääristyä.

Tee useita vertailevia mittauksia.

Odota, kunnes % -merkki lakkaa vilkkumasta ja alkaa palaa tasaisesti. Vasta sitten mittausarvo on vakaa.

Taulukoissa ovat mittarista valittavat materiaalikäyrät. Puulajit on jaettu A- ja B-ryhmiin. Aseta mittariin puulajia vastaava ryhmä (ks. kohta 4). Säädä mittari mitattavan kiviaineksen ryhmän mukaan vastaavalla tavalla (ks. kohta 4). Kiviainekset on jaoteltu ryhmiin 1 - 3.

8 Puulajitaulukot

Puulajiryhmä A

Abura (saurikki)	Lehmus, amerikan-	Pekaanipähkinäpuu
Alaskan- ja keltaseetri	Lehmus, eur.	Punatammi
Albitsia (albizia falcataria)	Mänty, brasilian-	Pyökki, amer.
Apassi	Muskottipuu	Pyökki, Eurooppa
Canarium oleosum	Musta afara, framire	Pyökki, puna- (pintapuu)
Canarium, (PG)	Mustapaju, amer.	Saarni, amerikan-
Eebenpuu, Afrikka	Niangon	Saarni, japanin-
Eucalyptus viminalis	Niove (staudtia stipitata)	Saarni, Pau Amerela
Hikkori	Okoume	Seetri, yl.
Hikkori hopeapoppeli	Orjanruusu, rosa dumalis	Sypressi, meksikon-
Hikkori, spottnuss-(carya tomentosa)	Päärynäpuu	Tiikki
	Paju	Valkosaarni
Ipe	Palisanteri, itä-intian	Valkotammi, am.
Iroko = kambala	Palissandre de Rio

Puulajiryhmä B

Afrikanmahonki	Kastanja, australian-	Poppeli, valko-
Agba = tola	Kastanja, jalo-	Punainen santelipuu
Andiroba (carapa guianensis)	Keltakoivu	Punakastanja
Balsa	Keltamänty	Punaseetri
Canarium (SB)	Kirsikka, eur.	Punavaahtera
Ceiba	Koivu, valko-, Eurooppa	Puukanerva
Dicorynia guianensis	Koivu, yl.	Revonhäntä
Douglasskuusi	Kosipo	Saarni
Douka (tieghemella africana)	Kuusi, eur.	Sembramänty
Emien (alstonia congensis)	Lehtikuusi, eur.	Setri (calocedrus decurrens) kaifornian jokisetrietri)
Eucalyptus, bloodwood-, (puna-)	Leppä, kaikki
	Leppä, puna-	Setri, (juniperus virginiana, itäinen punasetri, lyijykynäsetri)
Eucalyptus diversicolor	Limba, terminalia superba
Eucalyptus largiflorens	Luumupuu
Eucalyptus marginata	Makore	Sinipuu
Flindersia schottiana (ruutakasvit-heimo)	Mänty, ponderosan	Sypressi, aito-
	Mänty, yl.	Sypressi, patagonian-
Haapa	Mänty, yleisesti	Tammi, eur.
Izombe (testulea gabonensis)	Merimänty	Tola = agba
	Mustaleppä	Vaahtera, vuoristo-, valko-
Jacareuba (calophyllum brasiliense)	Mustavaahtera	Valkopyökki, carpinus betulus
	Pähkinäpuu, eur.
Jalava	Poppeli (kaikki)	Veripuu = sinipuu

9 Rakennusmateriaalitaulukot

Integroidut rakennusmateriaalilajit / mittausaulue

1Sementtilattia, lisääineita ei ole käytetty / 1,0 ... 4,5%

2 Kalkittu rappaus / 0,1 ... 38,2%

3 Kevytbetoni / 2,2...99%

Vihje: Vastusmittausperiaatteella toimivilla kosteusmittareilla voi aina verrata mittauskohteita – numeronäyttö toimii siinä vain indeksiarvona. Tee koemittaus saman materiaalin kuivassa kohdassa, kirjoita arvo muistiin ja vertaa sitä mitattujen alueiden arvoihin. Korkeampi arvo tarkoittaa suurempaa kosteutta. Siten pystyt jäljittämään kosteuden kulkeutumista materiaalista ja materiaaliyhdistelmistä (esim. tapetoitu kiviseinä) riippumatta.

10 Auto-Hold-toimintoa

Viimeisin mitattu arvo näytetään n. 5 s sen jälkeen, kun olet ottanut mittarin pois mittauskohteesta. Hold-kuvake vilkkuu tämän ajan. Näytetään viimeksi mitattu arvo. Laitteella voi mitata uudestaan, kun vilkkuminen on loppunut ja arvoksi on palautunut 0.

A 12%

Kalibrointi

Mittalaite pitää kalibroida ja tarkastaa säännöllisin väliajoin mittaustulosten tarkkuuden varmistamiseksi. Suosittelemme, että laite kalibroidaan kerran vuodessa.

!

Mittarin toiminta ja käyttöturvallisuus taataan vain, kun sitä käytetään annetuissa lämpötilojen ja ilman-kosteuden rajoissa ja vain siihen tarkoitukseen, mihin laite on suunniteltu. Mittaustulosten arviointi ja siitä seuraavat toimenpiteet ovat käyttäjän vastuulla, kulloisenkin työtehtävän mukaan.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot

Mittausperiaate	Integroiduilla elektrodeilla tapahtuva resistiivinen materiaalin kosteudenmittaus
Toiminnot	2 puulajiryhmää3 kivi- yms. materiaaliryhmää testitoiminto
Tarvikkeet / Mittausalue	Sementtilattia: 1% ... 4,5%Kalkittu rappaus : 0,1% ... 38,2%Kevytbetoni: 2,2% ... 99%Puu: 5% ... 99%
Tarkkuus (absoluuttinen)	Puu: ± 1% (5% ... 30%) ± 2% (<5% ja >30%)Rakennus- ± 0,15% (0% ... 10%)materiaali: ± 1% (>10%)
Käyttöympäristö	0°C...40°C, Ilmankosteus maks. 85% rH, ei kondensoituva, Asennuskorkeus maks. 2000 m merenpinnasta
Varastointiolosuhteet	-10°C...50°C,Ilmankosteus maks. 85% rH
Virtalähde 1 x 6LR61, 9V
Mitat (L x K x S)	57 x 120 x 44 mm
Paino (sis. paristot) 146 g

Oikeus teknisiin muutoksiin pidätetään. 19W09

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=dafiho
