KULLANIM KILAVUZU DampFinder Home Laserliner

Kullanım kılavuzunu, ekinde bulunan ,Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağını aktüel bilgiler ve uyarları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım

Önünüzde bulunan materyel nemi ölçüm cihazı ağaç ve yapı malzemelerinin materyel nemi oranını direnç ölçme metoduna göre hesaplar ver belirler. Gösterilen değer % oranında materyel nemini vermektedir ve kuru madde değerine ilişkindir.

Örnek: 1 kg ıslak ağaçta % 100 materyel nemi = 500 gr su.

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
  – Yapısal açıdan cihazın değiştirilmesi yasaktır.
• Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız.
• Bir veya birden fazla fonksiyonu arıza gösterdiğini de ya da batarya doluluğu zayıf olduğunda cihazın bir daha kullanılmaması gerekmektedir.
• Ölçüm ucunun yabancı akım altında çalıştırılması yasaktır.
• Cihazın uygun kullanımı ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

• Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktifinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur.
• Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.
• Yüksek gerilimlerin veya yüksek elektromanyetik dalgalı akım alanlarının yakınlarında kullanılması ölçüm doğruluğunu etkileyebilir.

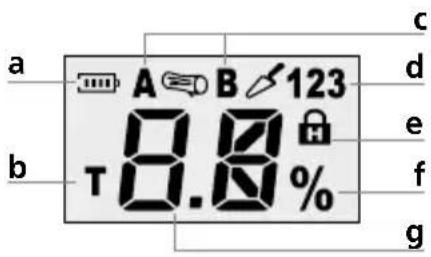

a b A B 123 T 8.8 % c d e f g

a Pil doluluğu
b Otomatik test fonksiyonu
c Ölçüm modu ağaç
d Ölçüm modu yapı malzemeleri
e Hold Fonksiyonu
f Ölçüm birimi %
g Ölçüm değeri göstergesi

DampFinder Home

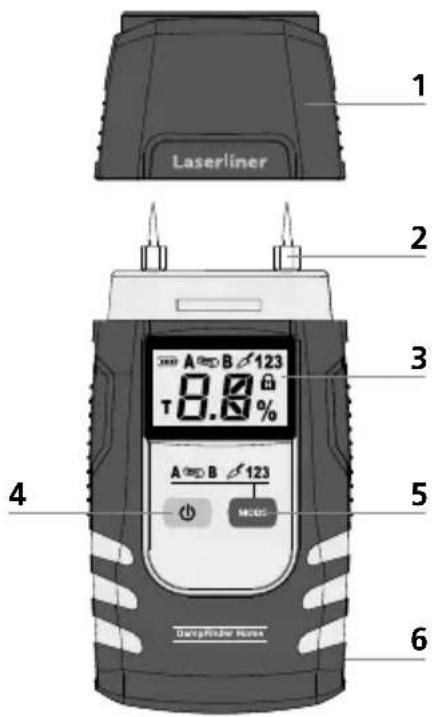

1 Laserliner 2 3 4 5 6 A B 123 8.0% T A B 123 MOSG DampFisher Hone

1 Koruyucu başlık
2 Ölçüm elektrotları
3 LC Ekran
4 AÇMA / KAPAMA şalteri
5 Ölçüm modu değiştirme
6 Pil yuvası (arka yüzü)

1 Pili yerleştiriniz

Pil yuvasını açınız ve pili gösterilen şekillere uygun bir şekilde yerleştiriniz. Bu arada kutupların doğru olmasına dikkat ediniz.

Cihaz 3 dakika sonra pillerin tasarrufu için otomatik olarak kapanır. Cihazı daha sonra tekrar açmak için Açma/Kapama şalterine yeniden basınız.

Laserliner

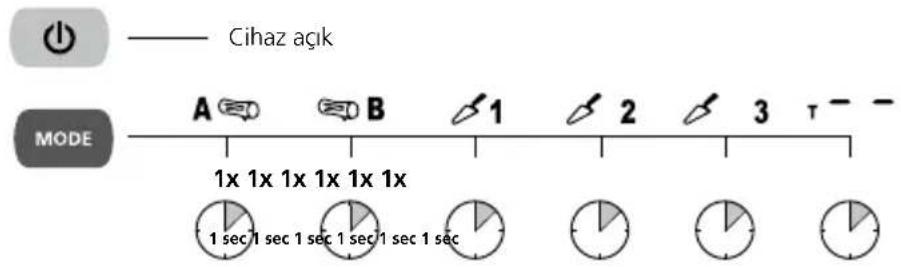

4 Ölçüm modunu değiştir

Cihaz en son seçilmiş olan ölçüm modunda çalışmaya başlar.

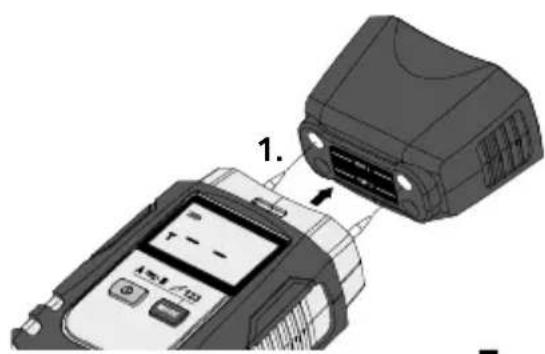

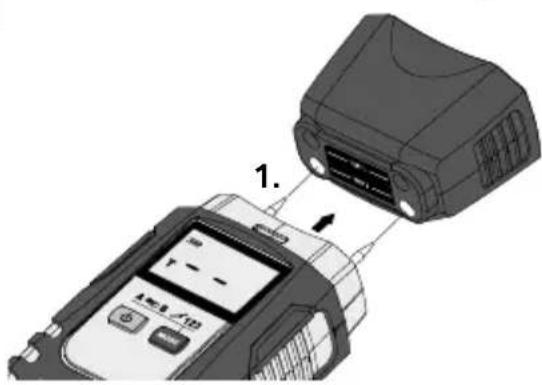

5 Otomatik test fonksiyonu

1.

1.

T 0.K

Ölçüm sürecine dair bilgiler

Ölçüm yapılacak olan alandan besleme hatlarının (elektrik kabloları, su boruları ...) geçmemesinden veya metalik bir alt yapının bulunmamasından emin olun. Ölçüm elektrodlarını ölçüm yapılacak malzemenin içine mümkün olduğunca derin yerleştirin, fakat hiç bir zaman zorla malzemenin içine vurarak yerleştirmeye çalışmayın, çünkü bu şekilde cihaz hasar görebilir. Ölçüm cihazını sağa ve sola çevirerek çıkarın. Ölçüm hatalarını en aza indirmek için, birden fazla yerde ölçümler gerçekleştirin ve kıyaslayın. Sivir uçlu ölçüm elektrodlarından dolayı yaralanma tehlikesi bulunmaktadır. Kullanmadığınız zaman veya nakil esnasında daima koruyucu kapağı monte edin.

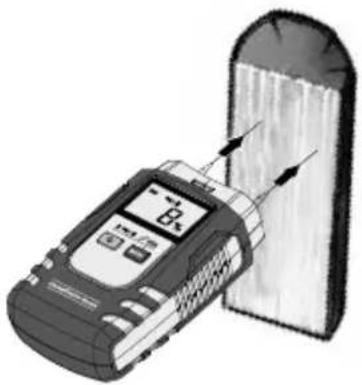

6 Ağaç

Ölçüm yapılacak yerin muamele görmemiş olması ve üzerinde dal, kirlilik veya reçine olmaması gerekiyor. Ağaç yüzüylerinde ölçüm yapılmamalıdır; bu alanlar bilhassa çabuk kurudukları için yanlış ölçüm değerlerine sebep olabilirler. Kıyaslama amacı ile birden fazla ölçüm yapınız.

%-Sembolünün yanıp sönmesi bitip sürekli yanmaya başlamasına kadar bekleyin. Ancak o zaman ölçüm değerleri sabit olur.

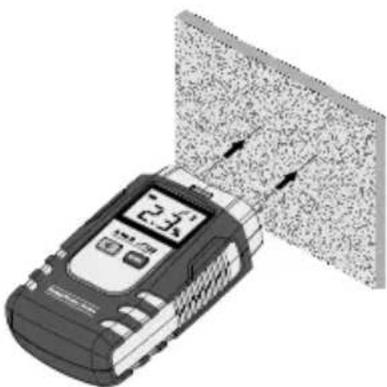

7 Mineral yapı malzemeleri

Değişik materyellerden düzenlenerek oluşan duvarlarda (alanlarda) veya yapı malzemelerinin değişik bileşimlerden oluşması durumunda hatalı ölçüm değerlerinin oluşabileceğine dikkat edilmesi gerekmektedir. Kıyaslama amacı ile birden fazla ölçüm yapınız.

%-Sembolünün yanıp sönmesi bitip sürekli yanmaya başlamasına kadar bekleyin. Ancak o zaman ölçüm değerleri sabit olur.

Materyel Tanıtım Çizgileri

Ölçüm cihazı içinde seçilebilir materyel tanıtım çizgileri aşağıdaki tablolarda belirtilmektedir. Çeşitli ağaç türleri A ve B gruplarına ayrılmıştır. Lütfen, ölçüm cihazını ölçüm yapılacak ağacın bulunduğu gruba ayarlayın (bkn. 4. adım). Yapı malzemelerinde yapılacak ölçümlerde de ilgili yapı malzemesinin ayarlanması gerekiyor (bkn. 4. adım). Yapı malzemeleri 1'den 3'e kadar düzenlenmiştir.

8 Ahşap tabloları

Ahşap grubu A

Abanoz, Afrika	Dişbudak, Amerikan	Keçe Tüylü Karya
Abura	Eucalyptus viminalis	Meşe, Kırmızı Amerikan
Afzelia	Gül Ağacı, Doğu Hindistan	Niangon
Ak Meşe, Amerikan	Hickory	Niové
Ak Söğüt	Hickory Akkavak	Obeche
Alaska Sediri, Sarı Sedir	İhlamur	Okoumé
Albizia falcatara	İhlamur, Amerikan	Pau Amerela
Amerika Dişbudağı	İlomba	Pekan Cevizi
Armut Ağacı	İpe	Sedir
Avrupa Kayını	İrokko	Selvi, Meksika
Brezilya Gül Ağacı	Kara Afara, Framire	Şili Arokaryası
Canarium oleosum	Kara Söğüt, Amerika	Teak (Tik) Ağacı
Canarium, (PG)	Kayın, Avrupa
Dişbudağı, Japon	Kayın, Kırmızı (kabuk altı)

Ahşap grubu B

Adi Gürgen	Eucalyptus largiflorens	Kırmızı Sandal Odunu
Adi Kızılağaç	Fındık, Avrupa	Kırmızı Sedir
Ağaç Fundası	Fıstık Çamı	Kızılağaç, Adi
Agba	Flindersia schottiana	Kızılağaç, Kırmızı
Akçaağaç, Dağ, Beyaz	Huş	Kosipo
Amarant	Huş, Beyaz, Avrupa	Kurşun Kalem Ardıcı
Andiroba	İsviçre Fıstık Çamı	Ladin
Atkestanesi	İzombé	Limba
Balsa Ağacı	Jacareuba	Makore
Basralocus	Jarrah	Melez
Bloodwood, Kırmızı	Kaliforniya Su Sediri	Meşe
Çam	Kalp Ağacı	Pinus ponderosa
Campechianum	Karaağaç	Sahil Çamı
Çanarium (SB)	Karri	Sarı Çam
Ceiba Pentandra	Kavak, Ak	Sarı Huş
Dişbudak	Kavak, tümü	Servi, Gerçek
Dişbudak (Fréne)	Kestane, Anadolu	Servi, Patagonya
Douka	Kestane, Avustralya	Siyah Akçaağaç
Duglas Göknarı	Khaya Maunu	Titrek Kavak
Emien	Kiraz Ağacı, Avrupa	Tola, Branca
Erik Ağacı	Kırmızı Akçaağaç

9 Yapı malzemesi tablosu

Dahili yap malzemesi çeşitleri / ölçüm alanı

1 Çimento şap, katkısız / 1,0 ... 4,5%

2 Alçı Sıva / 0,1 ... 38,2%

3 Gözenekli Beton (Hebel) / 2,2...99%

Tüyo: Direnç ölçümü metoduna göre çalışan rutubet ölçüm cihazları, ölçüm noktalarını kıyaslamak için her zaman kullanılabilirler - buradaki sayısal değer sadece endeks değer olarak geçmektedir. Bunun için aynı materyalin kuru bir yerinden deney ölçümü gerçekleştirin, değeri not edin ve ölçülmesi gereken alandan elde edilen değerler ile karşılaştırın. Daha yüksek değerler daha fazla nem oranı demektir. Böylece materyalden veya kombine materyallerden (örn. sıva ve duvar kağıdı) bağımsız olarak materyal içindeki nem gelişimleri keşfedilebilir.

10 Auto-Hold-Fonksiyonu

Cihaz ölçüm malzemesinden çıkarıldıktan sonra son ölçüm değeri otomatik olarak 5 saniye kadar göstergede kalır. Bu süre içinde Hold sembolü yanıp söner ve en son belirlenen ölçüm değeri gösterilir. Yanıp sönme bittikten

A 12%

ve ölçüm değeri 0 geldikten sonra cihaz yeni bir ölçüme hazırldır.

Kalibravimas

Ölçüm cihazının fonksiyonu ve çalıştırma güvenliği sadece bildirilen klimatik şartlar çerçevesinde çalıştırıldığı ve yapıldığı amaç için kullanıldığı takdirde sağlanmaktadır. Ölçüm değerlerinin değerlendirilmesi ve bunun sonucundaki tedbirler söz konusu iş görevine göre kullanıcıının kendi sorumluluğuna aittir.

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız.

Teknik özellikler

Ölçüm prensibi	Entegreli elektrodlar sayesinde resistif materyel nemi ölçümü
Modlar	2 Ağaç grupları3 Yapı materyelleri test modu
Malzemeler / Ölçüm sahası	Çimento şap: 1% ... 4,5%Alçı siva: 0,1% ... 38,2%Gözenekli Beton: 2,2% ... 99%Ahşap: 5% ... 99%
Hassasiyet (mutlak)	Ahşap: ± 1% (5% ... 30%) ± 2% (<5% ve >30%)Yapı malze- ± 0,15% (0% ... 10%)meleri: ± 1% (>10%)
Çalıştırma şartları	0°C...40°C, Hava nemi maks. 85% rH,yoğuşmasız, Çalışma yükseklik maks. 2000 m normal sıfır üzeri
Saklama koşulları	-10°C...50°C,Hava nemi maks. 85% rH
Elektrik beslemesi 1 x 6LR	61, 9V
Ebatlar (G x Y x D) 57 x 120 x 44 mm
Masé (batarya dahil)	146 g

Teknik değişiklik yapma hakkı saklıdır. 19W09

AB Düzenlemeleri ve Atık Arıtma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktifler için:

http://laserliner.com/info?an=dafiho
