Produkttyp	Materialfeuchtemessgerät (resistiv)
Marke	Laserliner
Modell	DampFinder Home
Abmessungen (L x H x T)	57 x 120 x 44 mm
Gewicht (mit Batterie)	146 g
Stromversorgung	1 x 9V-Batterie (6LR61)
Messprinzip	Resistive Messung über integrierte Elektroden
Messmodi	2 Holzgruppen (A, B); 3 Baumaterialien (Zementestrich, Gipsputz, Porenbeton); automatischer Testmodus
Messbereiche (Holz)	5 % … 99 %
Messbereiche (Zementestrich)	1 % … 4,5 %
Messbereiche (Gipsputz)	0,1 % … 38,2 %
Messbereiche (Porenbeton)	2,2 % … 99 %
Genauigkeit (Holz)	± 1 % (5 % … 30 %); ± 2 % (<5 % oder >30 %)
Genauigkeit (Baumaterialien)	± 0,15 % (0 % … 10 %); ± 1 % (>10 %)
Arbeitsbedingungen	0 °C … 40 °C; max. relative Luftfeuchtigkeit 85 % (nicht kondensierend); max. Höhe 2.000 m
Lagerbedingungen	-10 °C … 50 °C; max. relative Luftfeuchtigkeit 85 %
Anzeige	LCD-Bildschirm mit Symbolen (Batteriestatus, Selbsttest, Holzmodus, Baumaterialmodus, Hold, Einheit %, Messwert)
Hauptfunktionen	Auto-Hold (5 s Haltezeit), automatische Abschaltung (3 Min.), Modusumschaltung, Selbsttest, jährliche Kalibrierung empfohlen
Mitgeliefertes Zubehör	Schutzkappe
Sicherheit	Nicht an elektrischen Leitungen/Wasserleitungen verwenden; Elektroden nicht gewaltsam eindrücken; außerhalb der Reichweite von Kindern aufbewahren; Gerät nicht verändern
Pflege und Reinigung	Mit einem leicht feuchten Tuch reinigen; keine Lösungsmittel verwenden; Batterie bei längerer Lagerung entfernen; trocken und sauber lagern
Garantie	Die vollständige Anleitung auf der Laserliner-Website konsultieren

Häufig gestellte Fragen - DampFinder Home Laserliner

Wie verwende ich den DampFinder Home?

Schalten Sie das Gerät mit dem Ein-/Ausschalter ein. Wählen Sie den Messmodus (Holz oder Baumaterial) mit der MODE-Taste. Drücken Sie die Elektroden in das zu messende Material (ohne Gewalt) und lesen Sie den Wert auf dem Display ab. Nach dem Entfernen bleibt der Wert 5 Sekunden lang angezeigt (Funktion Auto-Hold).

Was bedeuten die Holz-Messmodi A und B?

Hölzer werden nach ihrer Dichte und ihrem Ansprechverhalten auf die resistive Messung in zwei Gruppen (A und B) eingeteilt. Die Tabelle in der Anleitung zeigt, welche Gruppe zu welcher Holzart gehört. Wählen Sie die entsprechende Gruppe für eine genaue Messung.

Wie wechsle ich die Batterie?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Ersetzen Sie die verbrauchte Batterie durch eine 9V-Batterie (6LR61) unter Beachtung der angegebenen Polarität. Schließen Sie das Fach.

Wie hoch ist die Messgenauigkeit für Holz?

Für Holz beträgt die Genauigkeit ±1% im Bereich 5% bis 30% Feuchtigkeit und ±2% außerhalb dieses Bereichs (weniger als 5% oder mehr als 30%).

Kann man auf metallischen Oberflächen oder in der Nähe von elektrischen Kabeln messen?

Nein. Vergewissern Sie sich vor der Messung, dass sich am Messort keine Versorgungsleitungen (elektrische Kabel, Wasserleitungen) befinden und dass kein Metalluntergrund vorhanden ist, da dies die Ergebnisse verfälschen würde.

Wie sind die angezeigten Feuchtigkeitswerte zu interpretieren?

Der angezeigte Wert entspricht der Materialfeuchtigkeit in % bezogen auf die Trockenmasse. Beispielsweise bedeutet 100%, dass die Wassermasse gleich der Trockenmasse ist. Für eine korrekte Interpretation führen Sie vergleichende Messungen an mehreren Stellen durch und vergleichen Sie mit einem trockenen Bereich desselben Materials.

Was tun, wenn sich das Gerät nicht einschalten lässt?

Überprüfen Sie zuerst die Batterie; ersetzen Sie sie bei Bedarf. Wenn das Problem weiterhin besteht, führen Sie einen Selbsttest durch, indem Sie die Elektroden in die Luft halten. Wenn das Display 'T 0.K' anzeigt, ist der Test erfolgreich. Andernfalls kontaktieren Sie den Kundendienst.

Wie reinige und pflege ich das Gerät?

Reinigen Sie das Gerät mit einem leicht feuchten Tuch. Verwenden Sie keine Reinigungsmittel, Lösungsmittel oder Scheuermittel. Bei längerer Lagerung entfernen Sie die Batterie und bewahren Sie das Gerät an einem trockenen und sauberen Ort auf.

Wo finde ich die vollständige Anleitung und Updates?

Die vollständige Anleitung sowie Sicherheits- und Garantieinformationen finden Sie auf der Website laserliner.com unter http://laserliner.com/info?an=dafiho. Sie können die PDF-Anleitung auch auf unserem Portal herunterladen.

Was sind die empfohlenen Lagerbedingungen?

Lagern Sie das Gerät bei einer Temperatur zwischen -10°C und +50°C und einer maximalen relativen Luftfeuchtigkeit von 85% (ohne Kondensation). Vermeiden Sie extreme Temperaturen, übermäßige Feuchtigkeit oder Vibrationen.

BEDIENUNGSANLEITUNG DampFinder Home Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Das vorliegendende Materialfeuchtemessgerät ermittelt und bestimmt den Materialfeuchtegehalt von Holz und Baustoffen nach dem Widerstandsmessverfahren. Der angezeigte Wert ist die Materialfeuchte in % und bezieht sich auf die Trockenmasse.

Beispiel: 100% Materialfeuchte bei 1 kg nassem Holz = 500 g Wasser.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
  – Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
  – Die Messspitze darf nicht unter Fremdspannung betrieben werden.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

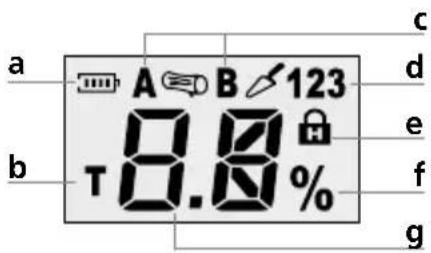

a Batterieladung
b Selbsttest-Funktion
c Messmodus Holz
d Messmodus Baustoffe
e Hold-Funktion
f Messeinheit %
g Messwertanzeige

DampFinder Home

1 Schutzkappe
2 Messelektroden
3 LC-Display
4 An/Aus-Schalter
5 Umschaltung Messmodus
6 Batteriefach (Rückseite)

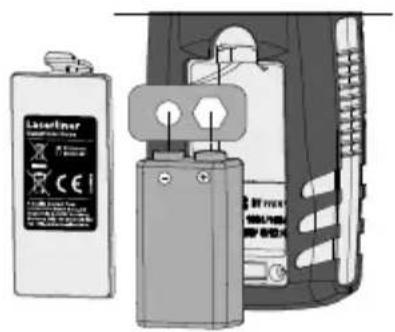

1 Batterie einlegen

Das Batteriefach öffnen und Batterie gemäß den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten.

Das Gerät schaltet sich, zur Schonung der Batterien, nach 3 Minuten automatisch ab. Um das Gerät danach wieder einzuschalten, drücken Sie den An/Aus-Schalter erneut.

Laserliner

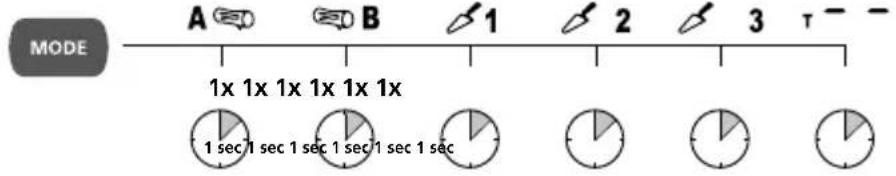

4 Messmodus wechseln

— Gerät an

Das Gerät startet mit dem zuletzt gewählten Messmodus.

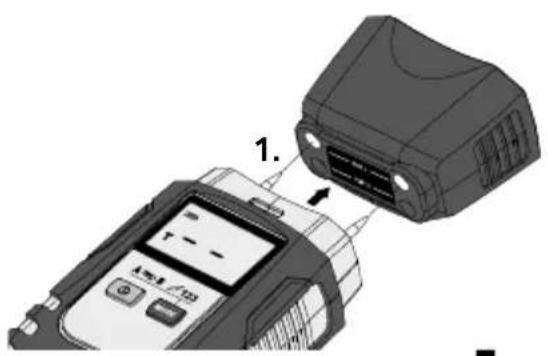

5 Selbsttest-Funktion

Hinweise zum Messvorgang

Vergewissern Sie sich, dass an der zu messenden Stelle keine Versorgungsleitungen (elektrische Leitungen, Wasserrohre...) verlaufen oder sich ein metallischer Untergrund befindet.

Die Messelektroden so weit wie möglich ins Messgut stecken, allerdings niemals gewaltsam in das Messgut einschlagen, da das Gerät dadurch beschädigt werden kann. Entfernen Sie das Messgerät immer mit Links-Rechts-Bewegungen. Um Messfehler zu minimieren, führen Sie vergleichende

Messungen an mehreren Stellen durch. Verletzungsgefahr durch die spitzen Messelektroden. Montieren Sie bei Nichtgebrauch und Transport stets die Schutzkappe.

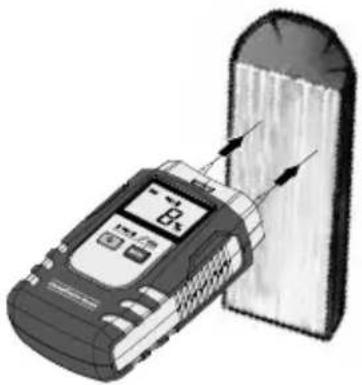

6 Holz

Die zu messende Stelle sollte unbehandelt und frei von Ästen, Schmutz oder Harz sein. Es sollten keine Messungen an Stirnseiten durchgeführt werden, da das Holz hier besonders schnell trocknet und somit zu verfälschten Messergebnissen führen würde. Führen Sie mehrere Vergleichsmessungen durch.

Warten Sie bis das %-Symbol aufhört zu blinken und konstant leuchtet. Erst dann sind die Messwerte stabil.

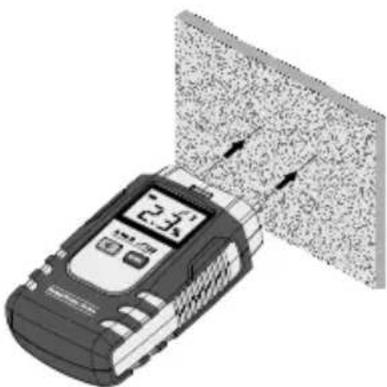

7 Mineralische Baustoffe

Es ist zu beachten, dass bei Wänden (Flächen) mit unterschiedlicher Materialanordnung, oder aber auch die unterschiedliche Zusammensetzung der Baustoffe, die Messergebnisse verfälschen können. Führen Sie mehrere Vergleichsmessungen durch. Warten Sie bis das %-Symbol aufhört zu blinken und konstant leuchtet. Erst dann sind die Messwerte stabil.

Die im Messgerät auswählbaren Materialkennlinien sind in den nachfolgenden Tabellen aufgeführt. Die unterschiedlichen Holzsorten sind in die Gruppen A und B gegliedert. Bitte stellen Sie das Messgerät auf die entsprechende Gruppe ein, in der sich das zu messende Holz befindet (vgl. Schritt 4). Bei Messungen in Baustoffen ist ebenfalls der entsprechende Baustoff einzustellen (vgl. Schritt 4). Die Baustoffe sind von 1 bis 3 gegliedert.

8 Holztabellen

Holzgruppe A

Abachi	Eiche, Weiß-, amerik.	Niové
Abura	Esche, amerik.	Okoumé
Afzelia	Esche, japanisch	Palisander, ostind.
Albizia falcatara	Esche, Pau Amerela	Palisander, Rio-
Birnbaum	Esche, -Weiss	Pekannussbaum
Black afara, Framire	Eucalyptus viminalis	Schwarzweide, amerik.
Brasilkiefer	Hickory	Spottnuss-Hickory
Buche, amerikan.	Hickory Silberpappel	Teak
Buche, europ.	Ilomba	Weide
Buche, -Rot (Splintholz)	Ipe	Zeder, allg.
Canarium oleosum	Iroko	Zeder, Gelb-, Alaska-
Canarium, (PG)	Linde, amerik.	Zypresse, mexikan.
Ebenholz, afrikanisch	Linde, europ.
Eiche, Rot-	Niangon

Holzgruppe B

Agba	Emien	Lärche, europ.
Ahorn, Berg-, Weiß-	Erle, -Gemeine	Limba
Ahorn, Rot-	Esche, -Gemeine	Makoré
Ahorn, Schwarz	Eucalyptus largiflorens	Pappel, alle
Amarant	Fichte, europ.	Pappel, Weiß-
Andiroba	Flindersia schottiana	Pflaumenbaum,Zwetschgen-
Aspe	Frène
Balsabaum	Gelbkiefer	Roterle
Basralocus / Angelique	Izombé	Rotes Sandelholz
Baumheide	Jacareuba	Schwarzerle
Birke, allg.	Jarrah	Seekiefer
Birke, Gelb-	Karri	Tanne, Douglas-
Birke, Weiß-, europ.	Kastanie, Australische	Tola - Branca
Blauholz	Kastanie, Edel-	Ulme, Rüster-
Bloodwood, Rot	Kastanie, Ross-	Walnuss, europ.
Buche, Hain-	Khaya Mahagonie	Weihrauchzeder
Campêche	Kiefer, allg.	Zeder, Bleistift-
Canarium (SB)	Kiefer, Gemeine	Zeder, Rot-
Ceiba	Kiefer, Ponderosa	Zirbelkiefer
Douka	Kirschbaum, europ.	Zypresse, Echt-
Eiche, europ.	Kosipo	Zypresse, -Patagonische

9 Baustofftabelle

Integrierte Baustoffsorten / Messbereich

1Zementestrich ohne Zusatz / 1,0 ... 4,5%

2 Gipsputz / 0,1 ... 38,2%

3 Porenbeton (Hebel) / 2,2 ... 99%

Tipp: Feuchtigkeitsmessgeräte, die nach der Widerstandmessmethode arbeiten, können immer zum Vergleichen von Messpunkten eingesetzt werden – hierzu dient der numerische Wert lediglich als Index-Wert. Dabei Probemessung an einer trockenen Stelle des gleichen Materials vornehmen, Wert notieren und mit Werten der zu vermessenden Fläche vergleichen. Höhere Werte bedeuten mehr Feuchtigkeit. So können unabhängig vom Material oder Materialkombinationen (z.B. Putz mit Tapete) Feuchtigkeitsverläufe im Material detektiert werden.

10 Auto-Hold-Funktion

Nachdem das Gerät aus dem Messgut gezogen wird, wird automatisch der letzte Messwert für ca. 5 Sekunden gehalten.

In diesem Zeitraum blinkt das Hold-Symbol und der zuletzt ermittelte Messwert wird

angezeigt. Sobald das Blinken erlischt und der Messwert wieder auf 0 steht, ist das Gerät bereit für eine neue Messung.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

!

Die Funktion und die Betriebssicherheit ist nur dann gewährleistet, wenn das Messgerät im Rahmen der angegebenen klimatischen Bedingungen betrieben und nur für die Zwecke eingesetzt wird, für die es konstruiert wurde. Die Beurteilung der Messergebnisse und die daraus resultierenden Maßnahmen liegen in der Verantwortung des Anwenders, je nach der jeweiligen Arbeitsaufgabe.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten

Messprinzip	Resistive Materialfeuchtemessung über integrierte Elektroden
Modi	2 Holzgruppen3 BaumaterialienTestmode
Materialien / Messbereich	Zementestrich: 1% ... 4,5%Gipsputz: 0,1% ... 38,2%Porenbeton: 2,2% ... 99%Holz: 5% ... 99%
Genauigkeit (absolut)	Holz: ± 1% (5% ... 30%)± 2% (<5% und >30%)Baustoffe: ± 0,15% (0% ... 10%)± 1% (>10%)
Arbeitsbedingungen	0°C...40°C, Luftfeuchtigkeit max. 85%rH,nicht kondensierend, Arbeitshöhe max.2000 m über NN (Normalnull)
Lagerbedingungen	-10°C...50°C,Luftfeuchtigkeit max. 85%rH
Stromversorgung 1 x 6LR61, 9V
Abmessungen (B x H x T)	57 x 120 x 44 mm
Gewicht (inkl. Batterie)	146 g

Technische Änderungen vorbehalten. 19W09

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=dafiho
