Type product	Vochtmeter voor materialen (resistief)
Merk	Laserliner
Model	DampFinder Home
Afmetingen (L x H x D)	57 x 120 x 44 mm
Gewicht (inclusief batterij)	146 g
Voeding	1 batterij 9V (6LR61)
Meetprincipe	Resistieve meting via ingebouwde elektroden
Meetmodi	2 houtgroepen (A, B); 3 bouwmaterialen (cementdekvloer, gipspleister, cellenbeton); automatische testmodus
Meetbereik (hout)	5% … 99%
Meetbereik (cementdekvloer)	1% … 4,5%
Meetbereik (gipspleister)	0,1% … 38,2%
Meetbereik (cellenbeton)	2,2% … 99%
Nauwkeurigheid (hout)	± 1% (5% … 30%); ± 2% (<5% of >30%)
Nauwkeurigheid (bouwmaterialen)	± 0,15% (0% … 10%); ± 1% (>10%)
Werkomstandigheden	0 °C … 40 °C; RV max 85% (niet condenserend); max. hoogte 2.000 m
Opslagomstandigheden	-10 °C … 50 °C; RV max 85%
Display	LCD-scherm met symbolen (batterijstatus, zelftest, houtmodus, bouwmodus, Hold, eenheid %, gemeten waarde)
Hoofdfuncties	Auto-Hold (vasthouden 5 sec), automatische uitschakeling (3 min), modusschakeling, zelftest, aanbevolen jaarlijkse kalibratie
Meegeleverde accessoires	Beschermkap
Veiligheid	Niet gebruiken op elektriciteits-/waterleidingen; elektroden niet forceren; buiten bereik van kinderen bewaren; apparaat niet wijzigen
Onderhoud en reiniging	Reinigen met een licht vochtige doek; geen oplosmiddelen gebruiken; batterij verwijderen bij langdurige opslag; droog en schoon bewaren
Garantie	Raadpleeg de volledige handleiding op de website van Laserliner

Veelgestelde vragen - DampFinder Home Laserliner

Hoe gebruik ik de DampFinder Home?

Zet het apparaat aan met de aan/uit-schakelaar. Selecteer de meetmodus (hout of bouwmaterialen) met de MODE-toets. Druk de elektroden in het te meten materiaal (zonder te forceren) en lees de waarde op het scherm af. Na het verwijderen blijft de waarde 5 seconden zichtbaar (functie Auto-Hold).

Wat betekenen de meetmodi hout A en B?

Hout wordt ingedeeld in twee groepen (A en B) op basis van dichtheid en respons op resistieve meting. De tabel in de handleiding geeft aan welke groep bij welke houtsoort hoort. Selecteer de juiste groep voor een nauwkeurige meting.

Hoe vervang ik de batterij?

Open het batterijcompartiment aan de achterkant van het apparaat. Vervang de oude batterij door een 9V batterij (6LR61) met de juiste polariteit. Sluit het compartiment.

Wat is de meetnauwkeurigheid voor hout?

Voor hout is de nauwkeurigheid ±1% in het bereik van 5% tot 30% vocht, en ±2% buiten dit bereik (minder dan 5% of meer dan 30%).

Kan ik meten op metalen oppervlakken of in de buurt van elektrische kabels?

Nee. Zorg ervoor dat er vóór het meten geen voedingsleidingen (elektriciteitskabels, waterleidingen) op de meetplaats aanwezig zijn en dat er geen metalen ondergrond is, omdat dit de resultaten zou verstoren.

Hoe interpreteer ik de weergegeven vochtwaarden?

De weergegeven waarde is het vochtgehalte van het materiaal in % ten opzichte van de droge massa. Bijvoorbeeld 100% betekent dat de watermassa gelijk is aan de droge massa. Voor een juiste interpretatie voert u vergelijkende metingen uit op meerdere plaatsen en vergelijkt u met een droog gedeelte van hetzelfde materiaal.

Wat moet ik doen als het apparaat niet aangaat?

Controleer eerst de batterij; vervang deze indien nodig. Als het probleem aanhoudt, voer dan een zelftest uit door de elektroden in de lucht te houden. Als het scherm 'T 0.K' weergeeft, is de test geslaagd. Neem anders contact op met de klantenservice.

Hoe reinig en onderhoud ik het apparaat?

Reinig het apparaat met een licht vochtige doek. Gebruik geen reinigingsmiddelen, oplosmiddelen of schuurmiddelen. Verwijder bij langdurige opslag de batterij en bewaar het apparaat op een droge en schone plaats.

Waar vind ik de volledige handleiding en updates?

De volledige handleiding en veiligheids- en garantie-informatie zijn beschikbaar op de website laserliner.com op http://laserliner.com/info?an=dafiho. U kunt ook de PDF-handleiding downloaden via onze portal.

Wat zijn de aanbevolen opslagomstandigheden?

Bewaar het apparaat bij een temperatuur tussen -10°C en +50°C en een maximale relatieve luchtvochtigheid van 85% (zonder condensatie). Vermijd blootstelling aan extreme temperaturen, overmatig vocht of trillingen.

GEBRUIKSAANWIJZING DampFinder Home Laserliner

Lees de handleiding, de bijgevoegde brochure „Garantie- en aanvullende aanwijzingen“ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Het onderhavige materiaalvocht-meettoestel bepaalt het vochtgehalte van hout en bouwmaterialen volgens de methode van de weerstandsmeting. De weergegeven waarde geeft het vochtgehalte in % aan en heeft betrekking op de droge massa.

Voorbeeld: 100% materiaalvocht bij 1 kg nat hout = 500 g water.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• De meetpunt mag niet met externe spanning worden gebruikt.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met elektromagnetische straling

- Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.

- Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

- Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

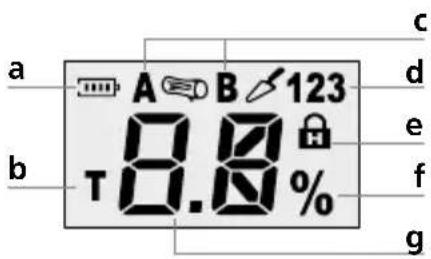

a Batterijlading
b Zelftestfunctie
c Meetmodus hout
d Meetmodus bouwmaterialen
e Hold-functie
f Meeteenheid %
g Meetwaardeweergave

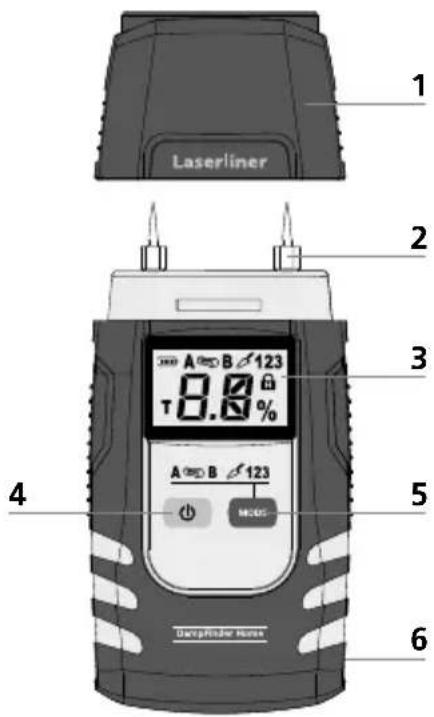

DampFinder Home

1 Beschermkap
2 Meetelektroden
3 LC-display
4 Aan-/uitschakelaar
5 Omschakeling meetmodus
6 Batterijvak (achterzijde)

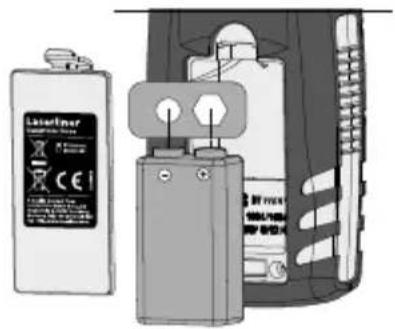

1 Batterij plaatsen

Open het batterijvakje en plaats de batterij overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

Het toestel schakelt na 3 minuten automatisch uit om de batterijen te sparen. Druk op de aan-/uit-schakelaar om het toestel daarna weer in te schakelen.

Laserliner

4 Meetmodus omschakelen

— Toestel aan

MODE

1x 1x 1x 1x 1x 1x

Het apparaat start met de als laatste ingestelde meetmodus.

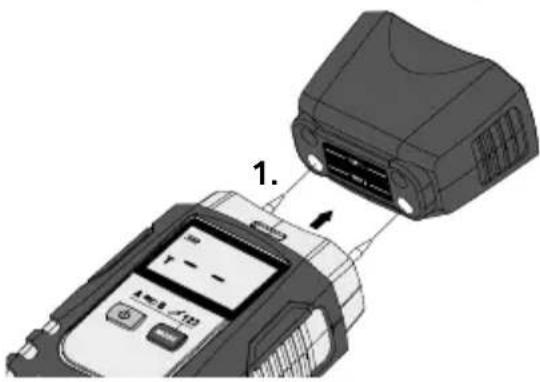

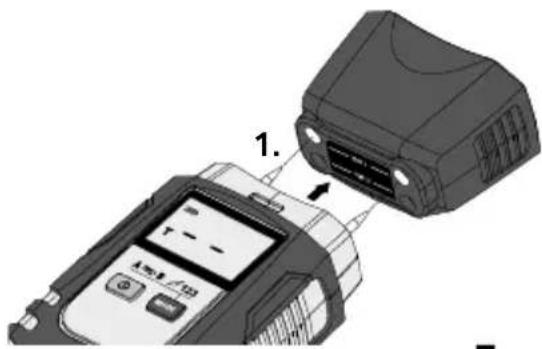

5 Zelftestfunctie

1.

Opmerkingen over het meetproces:

Waarborg dat zich op de te meten plek geen verzorgingsleidingen (elektrische leidingen, waterleidingen...) bevinden of een metalen ondergrond voorhanden is. Steek de meetelektroden zo ver mogelijk in het te meten product, sla ze echter nooit met geweld in het te meten product. Hierdoor zou het toestel kunnen worden beschadigd. Verwijder het meettoestel altijd door links-rechts-bewegingen

Voer vergelijkbare metingen uit op verschillende plaatsen om meetfouten te minimaliseren. Gevaar voor letsel door de spitse meetelektroden. Monteer altijd de beschermkap wanneer u het toestel transporteert of niet gebruikt.

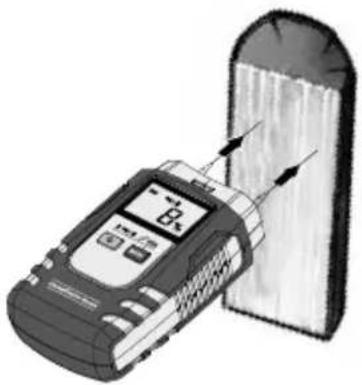

6 Hout

De te meten plek dient onbehandeld en vrij van knoesten, verontreinigingen of hars te zijn. Er dient géén meting aan de kopse zijden te worden uitgevoerd omdat het hout hier bijzonder snel droogt, hetgeen zou leiden tot vervalste meetresultaten. Voer meerdere vergelijkende metingen uit.

Wacht totdat het %-symbool stopt met knipperen en constant brandt. Pas dan zijn de meetwaarden stabiel.

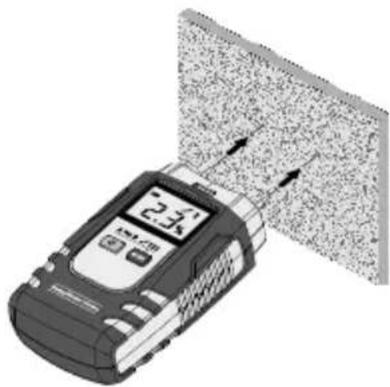

Let op dat de meetresultaten kunnen worden vervalst bij wanden (oppervlakken) met verschillende materialen of verschillen in de materiaalsamenstelling.

Voer meerdere vergelijkende metingen uit. Wacht totdat het %-symbool stopt met knipperen en constant brandt. Pas dan zijn de meetwaarden stabiel.

Materiaalkarakteristieken

De in het meettoestel instelbare materiaalkarakteristieken worden beschreven in de navolgende tabel. De verschillende houtsoorten zijn ingedeeld in de groepen A en B. Stel uw meetapparaat in op de groep waarin zich de te meten houtsoort bevindt (vergelijk stap 4). Bij metingen in bouwmaterialen moet eveneens het desbetreffende bouwmateriaal worden ingesteld (vergelijk stap 4). De bouw-materialen zijn ingedeeld in 1 t/m 3.

8 Houttabellen

Houtgroep A

9 Bouwmateriaaltabel

Geïntegreerde soorten bouwmateriaal / meetbereik

1 Cementestrik zonder toevoegingen / 1,0 ... 4,5%

2 Gipsbepleistering / 0,1 ... 38,2%

3 Cellenbeton (Hebel) / 2,2...99%

Tip: vochtmeettoestellen die volgens de weerstandsmethode werken, kunnen steeds worden gebruikt om meetpunten te vergelijken – hierbij is de numerieke waarde slechts bedoeld als indexwaarde. Voer daarbij proefmetingen uit op een droge plaats van hetzelfde materiaal, noteer de waarde en vergelijk de waarde met het te meten oppervlak. Hoe hoger de waarde, hoe vochtiger het materiaal. Op deze wijze kunnen onafhankelijk van materiaal of materiaalcombinaties (bijv. pleister met behang) vochtverlopen in het materiaal worden gedetecteerd.

10 Auto-Hold-functie

Als het toestel uit het te meten voorwerp wordt getrokken, wordt automatisch de laatste meetwaarde gedurende ca. 5 seconden gehouden. Gedurende deze tijd knippert het Hold-symbool en wordt de als laatste berekende meetwaarde

weergegeven. Zodra het knipperende symbool dooft en de meet- waarde weer op 0 staat, is het toestel gereed voor een nieuwe meting.

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

!

De functie en de bedrijfsveiligheid kunnen alléén worden gewaarborgd wanneer het meettoestel binnen de aangegeven klimatische voorwaarden gebruikt en alléén doelmatig toegepast wordt. Voor de beoordeling van de meetresultaten en de daaruit resulterende maatregelen is de gebruiker verantwoordelijk al naar-gelang de desbetreffende werktaak.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens

Meetprincipe	Weerstandsmeting van het materiaal-vocht via geïntegreerde elektroden
Modi	2 houtgroepen3 bouwmaterialen testmode
Materialen / Meetbereik	Cementestrik: 1% ... 4,5%Gipsbepleistering: 0,1% ... 38,2%Cellenbeton: 2,2% ... 99%Hout: 5% ... 99%
Nauwkeurigheid (absoluut)	Hout: ± 1% (5% ... 30%)± 2% (<5% en >30%)Bouw- ± 0,15% (0% ... 10%)materialen: ± 1% (>10%)
Werkomstandigheden	0°C...40°C, luchtvochtigheid max. 85% rH, niet-condenserend, werkhoogte max. 2000 m bovenNAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C...50°C,Luchtvochtigheid max. 85% rH
Stroomverzorging 1 x 6LR	61, 9V
Afmetingen (B x H x D)	57 x 120 x 44 mm
Gewicht (incl. batterij) 146 g

Technische veranderingen voorbehouden. 19W09

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=dafiho
