Type de produit	Mesureur d'humidité des matériaux (résistif)
Marque	Laserliner
Modèle	DampFinder Home
Dimensions (L x H x P)	57 x 120 x 44 mm
Poids (pile incluse)	146 g
Alimentation	1 pile 9V (6LR61)
Principe de mesure	Mesure résistive via électrodes intégrées
Modes de mesure	2 groupes de bois (A, B) ; 3 matériaux de construction (chape ciment, enduit plâtre, béton alvéolé) ; mode test automatique
Plages de mesure (bois)	5 % … 99 %
Plages de mesure (chape ciment)	1 % … 4,5 %
Plages de mesure (enduit plâtre)	0,1 % … 38,2 %
Plages de mesure (béton alvéolé)	2,2 % … 99 %
Précision (bois)	± 1 % (5 % … 30 %) ; ± 2 % (<5 % ou >30 %)
Précision (matériaux construction)	± 0,15 % (0 % … 10 %) ; ± 1 % (>10 %)
Conditions de travail	0 °C … 40 °C ; HR max 85 % (non condensante) ; altitude max 2 000 m
Conditions de stockage	-10 °C … 50 °C ; HR max 85 %
Affichage	Écran LCD avec symboles (charge pile, test auto, mode bois, mode construction, Hold, unité %, valeur mesurée)
Fonctions principales	Auto-Hold (maintien 5 s), extinction automatique (3 min), commutation de mode, test automatique, calibrage annuel recommandé
Accessoires fournis	Capuchon de protection
Sécurité	Ne pas utiliser sur conduites électriques/eau ; ne pas forcer les électrodes ; ranger hors de portée des enfants ; ne pas modifier l'appareil
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide ; ne pas utiliser de solvants ; retirer la pile pour stockage prolongé ; stocker au sec et propre
Garantie	Consultez la notice complète sur le site Laserliner

FOIRE AUX QUESTIONS - DampFinder Home Laserliner

Comment utiliser le DampFinder Home ?

Allumez l'appareil avec l'interrupteur marche/arrêt. Sélectionnez le mode de mesure (bois ou matériaux de construction) avec la touche MODE. Enfoncez les électrodes dans le matériau à mesurer (sans forcer) et lisez la valeur sur l'écran. Après retrait, la valeur reste affichée 5 secondes (fonction Auto-Hold).

Que signifient les modes de mesure bois A et B ?

Les bois sont classés en deux groupes (A et B) selon leur densité et leur réponse à la mesure résistive. Le tableau dans la notice indique quel groupe correspond à chaque essence. Sélectionnez le groupe approprié pour une mesure précise.

Comment changer la pile ?

Ouvrez le compartiment à piles situé à l'arrière de l'appareil. Remplacez la pile usagée par une pile 9V (6LR61) en respectant la polarité indiquée. Refermez le compartiment.

Quelle est la précision de mesure pour le bois ?

Pour le bois, la précision est de ±1% dans la plage 5% à 30% d'humidité, et de ±2% en dehors de cette plage (moins de 5% ou plus de 30%).

Peut-on mesurer sur des surfaces métalliques ou à proximité de câbles électriques ?

Non. Avant de mesurer, assurez-vous qu'aucune conduite d'alimentation (câbles électriques, conduites d'eau) ne se trouve à l'emplacement de mesure et qu'il n'y a pas de fond métallique, car cela fausserait les résultats.

Comment interpréter les valeurs d'humidité affichées ?

La valeur affichée correspond à l'humidité du matériau en % par rapport à la masse sèche. Par exemple, 100% signifie que la masse d'eau est égale à la masse sèche. Pour une interprétation correcte, effectuez des mesures comparatives à plusieurs endroits et comparez avec une zone sèche du même matériau.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord la pile : remplacez-la si nécessaire. Si le problème persiste, effectuez un test automatique en maintenant les électrodes en l'air. Si l'écran affiche 'T 0.K', le test est réussi. Sinon, contactez le service après-vente.

Comment nettoyer et entretenir l'appareil ?

Nettoyez l'appareil avec un chiffon légèrement humide. N'utilisez pas de produits de nettoyage, de solvants ou de récurants. Pour un stockage prolongé, retirez la pile et conservez l'appareil dans un endroit sec et propre.

Où trouver la notice complète et les mises à jour ?

La notice complète ainsi que les informations de sécurité et de garantie sont disponibles sur le site laserliner.com à l'adresse http://laserliner.com/info?an=dafiho. Vous pouvez également télécharger la notice PDF sur notre portail.

Quelles sont les conditions de stockage recommandées ?

Stockez l'appareil à une température comprise entre -10°C et +50°C et une humidité relative maximale de 85% (sans condensation). Évitez l'exposition à des températures extrêmes, à l'humidité excessive ou aux vibrations.

MODE D'EMPLOI DampFinder Home Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez l'instrument.

Fonction / utilisation

L'appareil de mesure de l'humidité dans un matériau présenté ici calcule et détermine la teneur en humidité du matériau, tel que le bois et les matériaux de construction selon un procédé de mesure basé sur la résistance. La valeur affichée correspond à l'humidité du matériau en % et se rapporte à la masse sèche. Exemple : 100% d'humidité du matériau pour 1 kg de bois humide = 500 g d'eau.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• Il est interdit d'utiliser la pointe de mesure avec une tension d'origine extérieure.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par exemple dans les hôpitaux, les avions, les stations-service ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.
• L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une influence sur la précision de la mesure.

a) Charge de la pile b) Fonction de test automatique c) Mode de mesure bois d) Mode de mesure pour les matériaux de construction e) Fonction Hold f) Unité de mesure % g) Affichage de la valeur mesurée

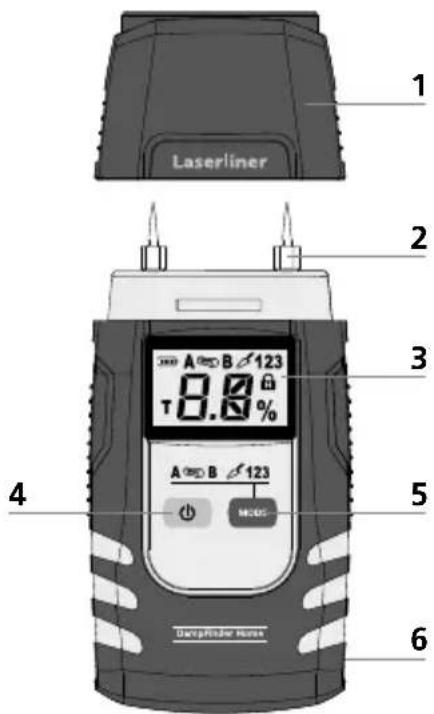

1 Capuchon de protection 2 Électrodes de mesure 3 Afficheur à cristaux liquides 4 Interrupteur marche/arrêt 5 Commutation mode de mesure 6 Compartiment à piles (face arrière)

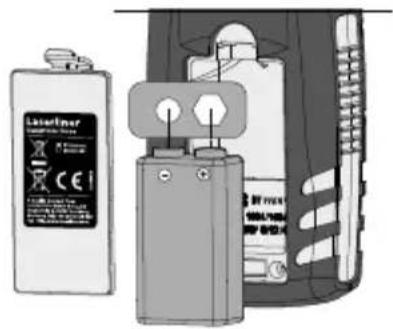

1 Installation de la pile

Ouvrir le compartiment à piles et introduire la pile en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

L'appareil s'éteint automatiquement après 3 minutes, ce qui permet d'économiser les piles. Pour rallumer l'appareil, appuyez de nouveau sur l'interrupteur marche-arrêt.

4 Changer le mode de mesure

Instrument en marche

MODE

L'appareil commence avec le dernier mode de mesure choisi.

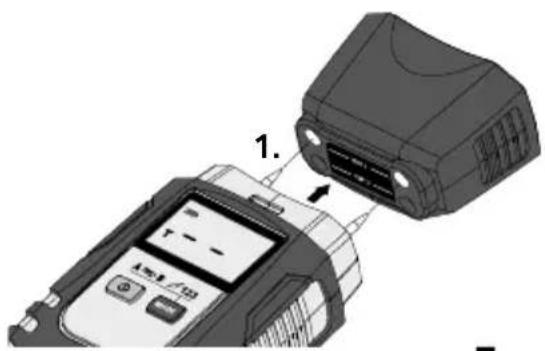

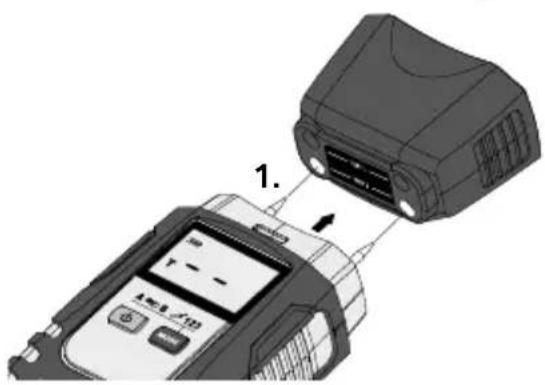

5 Fonction de test automatique

1.

Remarques relatives à la procédure de mesure

S'assurer qu'aucune conduite d'alimentation (câbles électriques, conduites d'eau, etc.) ne passe à l'emplacement de la mesure ou qu'il n'y a pas de fond métallique. Enfoncer les électrodes de mesure autant que possible dans le matériau à mesurer, ne les enfoncer cependant jamais en forçant dans le matériau à mesurer car cela pourrait endommager l'appareil.

Retirer systématiquement l'appareil de mesure en le bougeant de droite à gauche. Pour minimiser les erreurs de mesure, procéder à des mesures comparatives à plusieurs emplacements. Risques de blessures à cause des électrodes de mesure pointues. Poser systématiquement le capuchon de protection pour le transport et en cas de non-utilisation.

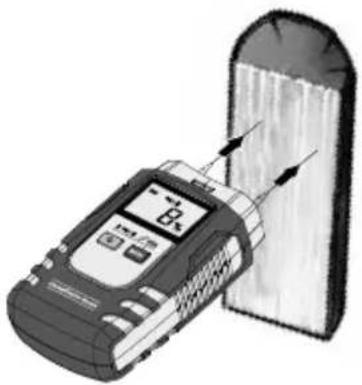

6 Bois

L'emplacement à mesurer doit être non traité et exempt de branches, de saletés ou de résine. Ne pas effectuer de mesure sur les surfaces d'attaque étant donné que le bois sèche particulièrement vite à cet endroit et que cela pourrait fausser les résultats de mesure. Procéder à plusieurs mesures comparatives. Attendre que le symbole %

ne clignote plus et soit allumé en permanence. Ce n'est qu'à partir de ce moment que les valeurs mesurées sont stables.

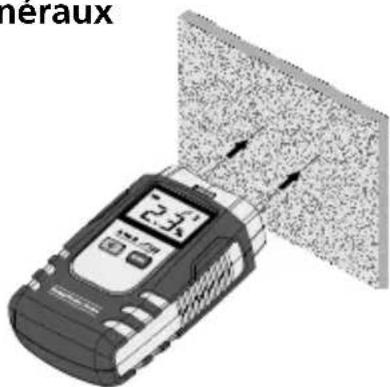

7 Matériaux de construction minéraux

Tenir compte du fait que des parois (surfaces) composées de différents matériaux ou encore que la composition différente des matériaux de construction peut(vent) fausser les résultats de mesure. Procéder à plusieurs mesures comparatives.

Attendre que le symbole % ne clignote plus et soit allumé en permanence. Ce n'est qu'à partir de ce moment que les valeurs mesurées sont stables.

Lignes caractéristiques du matériau

Les lignes caractéristiques du matériau sélectionnables dans l'instrument de mesure sont indiquées dans les tableaux ci-dessous. Les différents types de bois sont classés dans les groupes A et B. Veuillez régler l'instrument de mesure sur le groupe correspondant qui comprend le bois à mesurer (voir l'étape 4). Il faut également régler le matériau correspondant pour mesurer l'humidité dans les matériaux de construction (voir étape 4). Les matériaux de construction sont classés dans les catégories 1 à 3.

8 Tableaux des bois

Groupe de bois A

Abachi	Frêne américain	Noyer tomenteux
Abura	Frêne blanc	Okoumé
Albizia falcatara	Frêne du Japon	Pacanier
Black afara, framiré	Frêne, Pau Amerela	Palissandre de Rio
Canarium oleosum	Hêtre europ.	Palissandre des Indes orientales
Canarium, (PG)	Hêtre rouge
Cèdre	Hêtre rouge (aubier)	Pin brésilien
Cèdre jaune d’Alaska	Ilomba	Poirier
Chêne blanc, amér.	Ipé	Saule
Chêne rouge	Iroko	Saule noir
Cyprès mexic.	Niangon	Teck
Doussié	Niové	Tilleul
Ebène africain	Noyer blanc	Tilleul amér.
Eucalyptus viminalis	Noyer blanc peuplier argenté

Groupe de bois B

Acajou blanc	Cerisier, europ.	Kosipo
Acajou de Cayenne	Charme	Limba
Agba (Tola)	Châtaignier	Makoré
Andiroba	Châtaignier, australien	Marronnier
Aulne commun	Chêne	Mélèze europ.
Aulne noir	Cyprès ordinaire	Noyer, europ.
Aulne rouge	Cyprès patagonien	Orme
Balsa	Douka / Makoré	Peuplier, blanc
Basralocus	Emien (Alstonia congensis) Épicéa	Peuplier (tous)
Bois de campêche		Pin
Bois sanglant, rouge	Épicéa	Pin cembro
Bouleau	Érable noir	Pin, commun
Bouleau blanc, europ.	Érable rouge	Pin douglas
Bouleau jaune	Eurable sycomore, blanc	Pin jaune
Bruyère arborescente	Eucalyptus largiflorens	Pin maritime
Campêche	Flindersia schottiana	Pin ponderosa
Canarium (SB)	Frêne	Prunier
Cèdre à encens	Izombé	Santal rouge
Cèdre, de Virginie	Jacareuba	Tola - Branca
Cèdre rouge	Jarrah	Tremble
Ceiba	Karri

9 Tableaux des matériaux de construction

Types de matériaux de construction intégrés / Plage de mesure

1 Chape en ciment sans ajout / 1,0 ... 4,5%

2 Enduit en plâtre / 0,1 ... 38,2%

3 Béton alvéolé (levier) / 2,2...99%

Conseil : Les hygromètres qui fonctionnent selon la méthode de mesure de la résistance peuvent toujours être utilisés pour comparer des points de mesure – la valeur numérique sert uniquement de valeur de référence. Entreprendre alors une mesure d'échantillon à un endroit sec du même matériau, noter la valeur et comparer avec les valeurs de la surface à mesurer. Des valeurs plus élevées signifient que l'humidité est elle-même plus élevée. Il est ainsi possible de détecter la trajectoire de l'humidité dans le matériau indépendamment du matériau ou des combinaisons des matériaux (p. ex. enduit et papier peint).

10 Fonction auto-hold

Une fois l'appareil retiré du matériau à mesurer, la dernière valeur mesurée est automatiquement conservée pendant 5 secondes. Le symbole Hold clignote pendant cet intervalle de temps et la dernière valeur mesurée s'affiche.

Dès que le symbole ne clignote plus et que la valeur mesurée affichée est 0, l'appareil est prêt pour une nouvelle mesure.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin de garantir la précision des résultats de la mesure. Nous recommandons de procéder une fois par an à un calibrage.

La fonction et la sécurité de fonctionnement ne sont garanties que si l'appareil est utilisé dans les conditions climatiques indiquées et uniquement pour les applications pour lesquelles il a été conçu. L'utilisateur est responsable de l'évaluation des résultats de mesure et des mesures en résultant selon la tâche à effectuer.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Données techniques

Principe de mesure	Mesure résistive de l’humidité d’un matériau via des électrodes intégrées
Modes	2 groupes de bois3 matériaux de construction mode test
Matériels / Plage de mesure	Chape en ciment : 1% ... 4,5%Enduit en plâtre : 0,1% ... 38,2%Béton alvéolé : 2,2% ... 99%Bois : 5% ... 99%
Précision (absolu)	Bois : ± 1% (5% ... 30%) ± 2% (<5% et >30%)Matériaux de ± 0,15% (0% ... 10%)construction : ± 1% (>10%)
Conditions de travail	0°C...40°C, Humidité relative de l’air max. 85% rH, non condensante, Altitude de travail max. de 2 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-10°C...50°C, Humidité relative de l’air max. 85% rH
Alimentation électrique	1 x 6LR61, 9V
Dimensions (l x h x p) 57 x	120 x 44 mm
Poids (pile incluse)	146 g

Sous réserve de modifications techniques. 19W09

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=dafiho
