MANUAL DE USUARIO DampFinder Home Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Función / uso

Este higrómetro de material calcula y determina el contenido de humedad de la madera y de materiales de construcción según el método de medición de resistencia. El valor indicado es la humedad de material en % y se refiere a la masa seca. Ejemplo: 100% humedad de material a 1 kg de madera húmeda = 500 g de agua.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido modificar la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.
• La punta de medición no debe ser utilizada bajo tensión externa.
• Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.
• El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede mermar la precisión de la medición.

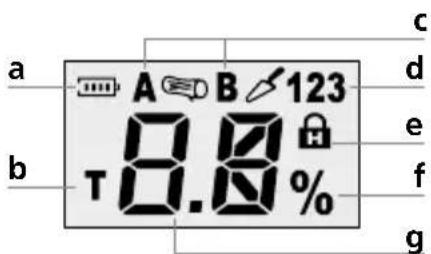

a b A B 123 T 8.8 % c d e f g

a Carga de la pila
b Función autotest
c Modo de medición madera
d Modo de medición materiales de construcción
e Función Hold
f Unidad de medición %
g Indicador de mediciones

DampFinder Home

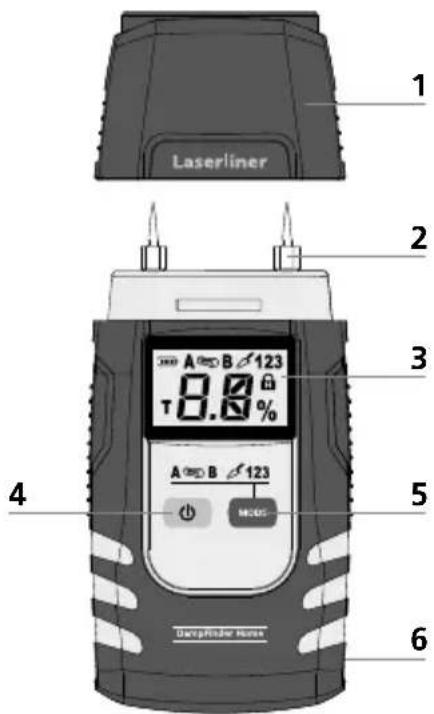

1 Laserliner 2 3 4 5 6 A B 123 8.0 % A B 123 MOSG Dewplifier Notes

1 Tapón protector
2 Electrodos de medición
3 Pantalla LC
4 Interruptor On/Off
5 Cambio del modo de medición
6 Compartimento de pilas (en la parte trasera)

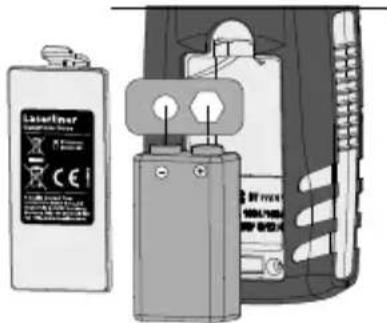

1 Poner la batería

Abra la caja para pilas e inserte la batería según los símbolos de instalación. Coloque la batería en el polo correcto.

Lateliner BY POWER BEY POWER BY POWER BEY POWER

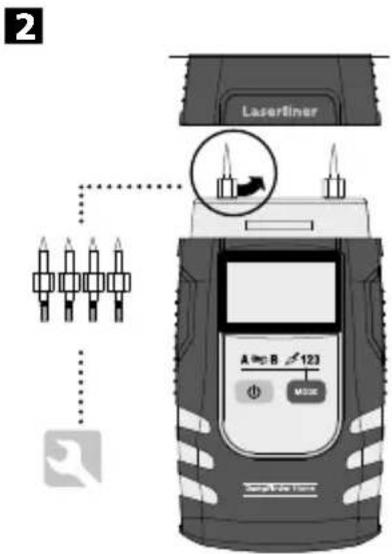

2 Laserliner A Imp B 123 MUSE

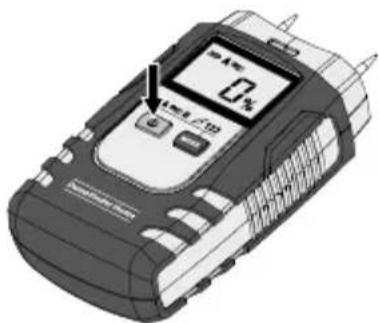

B ON/OFF

El aparato se desconecta automáticamente a los 3 minutos para proteger las pilas. Para encender de nuevo el aparato pulse otra vez el interruptor On/Off.

Laserliner

4 Cambio del modo de medición

— Aparato encendido

MODE

1x 1x 1x 1x 1x 1x

El aparato se inicia con el último modo de medición seleccionado.

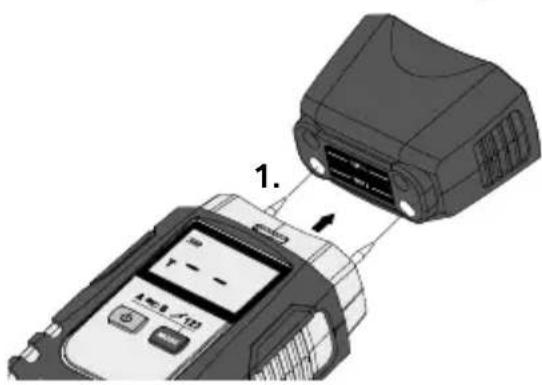

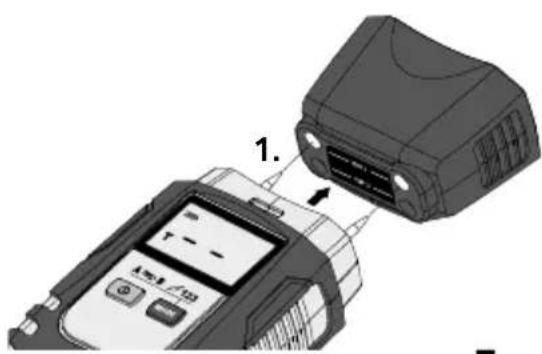

5 Función autotest

1.

1.

T 0.K

Avisos al proceso de medición

Cerciórese de que por el punto a medir no pasen líneas de abastecimiento (cables eléctricos, tuberías del agua...) o haya una base metálica. Meta los electrodos de medición tanto como sea posible en el material a medir, pero no los inserte nunca golpeando con fuerza, pues entonces podría deteriorarse el aparato. Retire el aparato medidor siempre con movimientos a izquierda-derecha. A fin de minimizar errores de medición, realice mediciones comparativas en varios lugares.

Peligro de lesiones debido a los electrodos de medición puntiagudos. En caso de no usar y durante el transporte, ponga siempre la caperuza de protección.

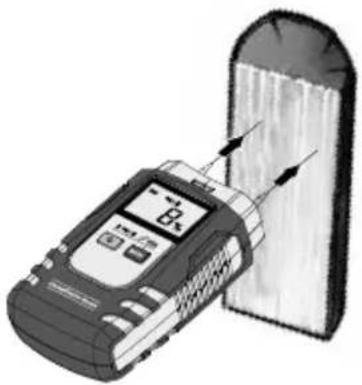

6 Madera

El punto a medir no debe estar tratado ni presentar nudos, suciedad o resina. No se deben realizar mediciones en los lados frontales, pues la madera aquí se seca muy rápido y podría dar resultados falsos de medición.

Realice varias mediciones

comparativas. Espere a que el símbolo de % deje de parpadear y la luz sea constante. Sólo entonces son estables los valores medidos.

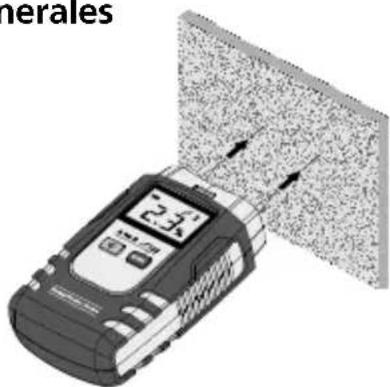

7 Materiales de construcción minerales

Tenga en cuenta que las paredes (superficies) compuestas de diferentes materiales, o con materiales de composición mixta pueden falsificar los resultados de medición. Realice varias mediciones

comparativas. Espere a que el símbolo de % deje de parpadear y la luz sea constante. Sólo entonces son estables los valores medidos.

nerales 2.1x

Curvas características de material

Las curvas características de los materiales disponibles figuran en las tablas siguientes. Los diferentes tipos de maderas están clasificados en los grupos A y B. Por favor, ajuste el medidor al grupo correspondiente en el que se encuentre el tipo de madera a medir (ver paso 4). Para realizar mediciones de materiales de construcción también debe ajustarse el medidor al material correspondiente (ver paso 4). Los materiales de construcción están agrupados de 1 a 3.

8 Tablas de maderas

Grupo de maderas A

Abachi	Fresno japonés	Palisandro Río
Abura	Haya	Pau amarelo
Afzelia	Haya americ.	Pecano
Albizia blanca	Haya roja (albura)	Peral
Canarium Fiji	Hickory	Pino Paraná
Canarium (PG)	Hicoria	Roble blanco
Cedro	Hicoria pignut	Roble rojo
Cedro amarillo de Alaska	Ilomba	Sauce blanco
Ciprés de México	Ipe	Sauce negro
Ébano africano	Iroko	Teca
Eucalipto manna	Niangon	Tilo
Framiré	Niové	Tilo americano
Fresno americ.	Okume
Fresno blanco	Palisandro India

Grupo de maderas B

Abedul	Brezo blanco	Jacareuba
Abedul amarillo	Campeche	Jarrah
Abedul pubescente	Canarium (SB)	Karri
Abeto rojo	Caoba africana	Kosipo
Aceituno	Carpe común	Limba
Agba	Castaño	Makore
Álamo blanco	Castaño de indias	Nogal europ.
Álamo temblón	Castaño de moretón	Olmo
Álamo (todos)	Cedro de incienso	Palo de campeche
Alerce	Cedro rojo	Palo de sangre
Alerce de Chile	Ceiba	Pino amarillo
Aliso común	Cerezo europ.	Pino cembro
Aliso negro	Ciprés	Pino común
Aliso rojo	Ciruelo	Pino marítimo
Amaranto	Douglasia	Pino piñonero
Andiroba	Douka	Pino ponderosa
Arce negro	Emien	Roble
Arce rojo	Enebro de Virginia	Sándalo rojo
Balsa	Fresno común	Sicomoro, Falso plátano
Basralocus	Fresno plateado del Sur	Tola blanca
Boj negro	Izombe

9 Tabla de materiales de construcción

Tipos de materiales incluidos / rango de medición

1 Solado de cementosin aditivo /1,0 ... 4,5%

2 Revoque de yeso /0,1 ... 38,2%

3 Hormigón poroso(Hebel)/2,2...99%

Consejo: los aparatos para medir humedad, que trabajen con el método de resistencia, pueden ser aplicados siempre para comparar puntos de medición. El valor numérico sirve aquí únicamente como índice.

Realice para ello una medición de prueba en un punto seco del mismo material, anote el valor y compárelo con valores de la superficie a medir. Valores más elevados indican mayor humedad. De este modo es posible detectar gradientes de humedad en el material independientemente del material o de combinaciones de estos (p. ej. revoque empapelado).

10 Función Auto Hold

Después de extraer el aparato del material se mantiene el último valor medido auto- máticamente durante unos 5 segundos.

Durante ese tiempo parpadea el símbolo de Hold y se visualiza el último valor medido.

Cuando cesa el parpadeo y el valor de medición cambia a 0 el aparato está preparado de nuevo para medir.

A 12%

Calibración

El aparato tiene que ser calibrado y verificado con regularidad parapoder garantizar la precisión en los resultados de medición.

Se recomienda un intervalo de calibración de un año.

!

Sólo se garantizan el funcionamiento y la seguridad de servicio si se utiliza el instrumento de medición dentro de las condiciones climáticas indicadas y sólo para los fines para los que fue construido. La valoración de los resultados de medición y las medidas resultantes de ello son responsabilidad del usuario, dependiendo del trabajo respectivo.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes.

Retire la/s pila/s para guardar el aparato por un periodo prolongado.

Conserve el aparato en un lugar limpio y seco.

Datos técnicos

Principio de medición	Medición resistiva de la humedad del material a través de electrodos integrados
Modos	2 grupos de maderas3 materiales de construcciónModo de test
Materiales / Gama de medición	Solado de cemento: 1% ... 4,5%Revoque de yeso: 0,1% ... 38,2%Hormigón poroso: 2,2% ... 99%Madera: 5% ... 99%
Precisión (absoluta)	Madera: ± 1% (5% ... 30%) ± 2% (<5% y >30%)Materiales de ± 0,15% (0% ... 10%)construcción: ± 1% (>10%)
Condiciones de trabajo	0°C...40°C, Humedad del aire máx. 85% rH, no condensante,Altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén	-10°C...50°C,Humedad del aire máx. 85% rH
Alimentación 1 x 6LR61, 9V
Medidas (An x Al x F) 57 x 120 x 44 mm
Peso (pila incluida) 146 g

Sujeto a modificaciones técnicas. 19W09

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=dafiho
