BLK 1.3 TE - Sax Fein - Gratis bruksanvisning och manual

Produkttyp	Bärbar nibbler (sax)
Märke	Fein
Modell	BLK 1.3 TE
Strömförsörjning	Nätansluten (sladd)
Upptagen effekt	350 W
Avgående effekt	210 W
Tomgångsslagtal	1000-1800 min⁻¹
Max. ståltjocklek (400 N/mm²)	1,3 mm
Max. ståltjocklek (600 N/mm²)	0,8 mm
Max. ståltjocklek (800 N/mm²)	0,6 mm
Max. aluminiumtjocklek (250 N/mm²)	2,0 mm
Insatsdiameter för matris	19,0 mm
Min. innerradie för kurvskärning	25,0 mm
Vikt (EPTA)	1,75 kg
Ljudtrycksnivå	88,5 dB(A)
Ljudeffektnivå	99,5 dB(A)
Osäkerhet K	3 dB
Vibrationsemission (ah)	7,6 m/s²
Vibrationsosäkerhet	1,5 m/s²
Dubbelisolerad	Ja
Underhåll	Blås torr tryckluft i ventilationsöppningarna; smörj kontaktytorna med avfettningsmedel
Slipning av stansen	Ej slipbar (BLK1.3TE)

Vanliga frågor - BLK 1.3 TE Fein

Hur byter jag ut stansen och matrisen?

Koppla bort verktyget. Ta bort den gamla stansen och matrisen. Sätt i de nya enligt monteringsanvisningarna. Dra åt ordentligt. Se manualen för delreferenser.

Vilken är den maximala skärtjockleken för stål?

För stål upp till 400 N/mm² är den maximala tjockleken 1,3 mm. För stål upp till 600 N/mm² är det 0,8 mm, och för 800 N/mm² är det 0,6 mm.

Kan jag slipa om stansen?

Nej, för modell BLK 1.3 TE kan varken stansen eller matrisen slipas om. Byt ut dem vid slitage.

Hur smörjer jag vid skärning?

Applicera skärpasta eller skärolja för stål, och fotogen för aluminium. Smörj längs skärlinjen för att förlänga verktygens livslängd.

Vad gör jag om skärhastigheten minskar?

En minskning av skärhastigheten indikerar slitage på stansen och matrisen. Kontrollera dem och byt ut om nödvändigt. Se även till att matningen inte är för hög.

Kan jag skära svetsade plåtar?

Nej, skär aldrig plåtar vid svetsfogar eller överlappande plåtar där totaltjockleken överstiger den maximalt tillåtna tjockleken.

Vilken typ av hörselskydd rekommenderas?

Använd lämpliga hörselskydd, eftersom ljudeffektnivån når 99,5 dB(A). Långvarig exponering kan skada hörseln.

Hur rengör jag ventilationsöppningarna?

Koppla bort verktyget. Använd torr, oljefri tryckluft för att regelbundet blåsa ur ventilationsöppningarna. Använd inte metallverktyg för att undvika skador på isoleringen.

Gäller garantin i Frankrike?

Ja, produktgarantin gäller enligt gällande lagstiftning i Frankrike. FEIN erbjuder dessutom en tillverkningsgaranti enligt villkoren i garantideklarationen.

Hur avfallshantera verktyget vid slutet av dess livslängd?

Kasta inte verktyget med hushållsavfallet. Lämna det på en återvinningscentral som följer miljökraven. Förpackningar och tillbehör ska också återvinnas.

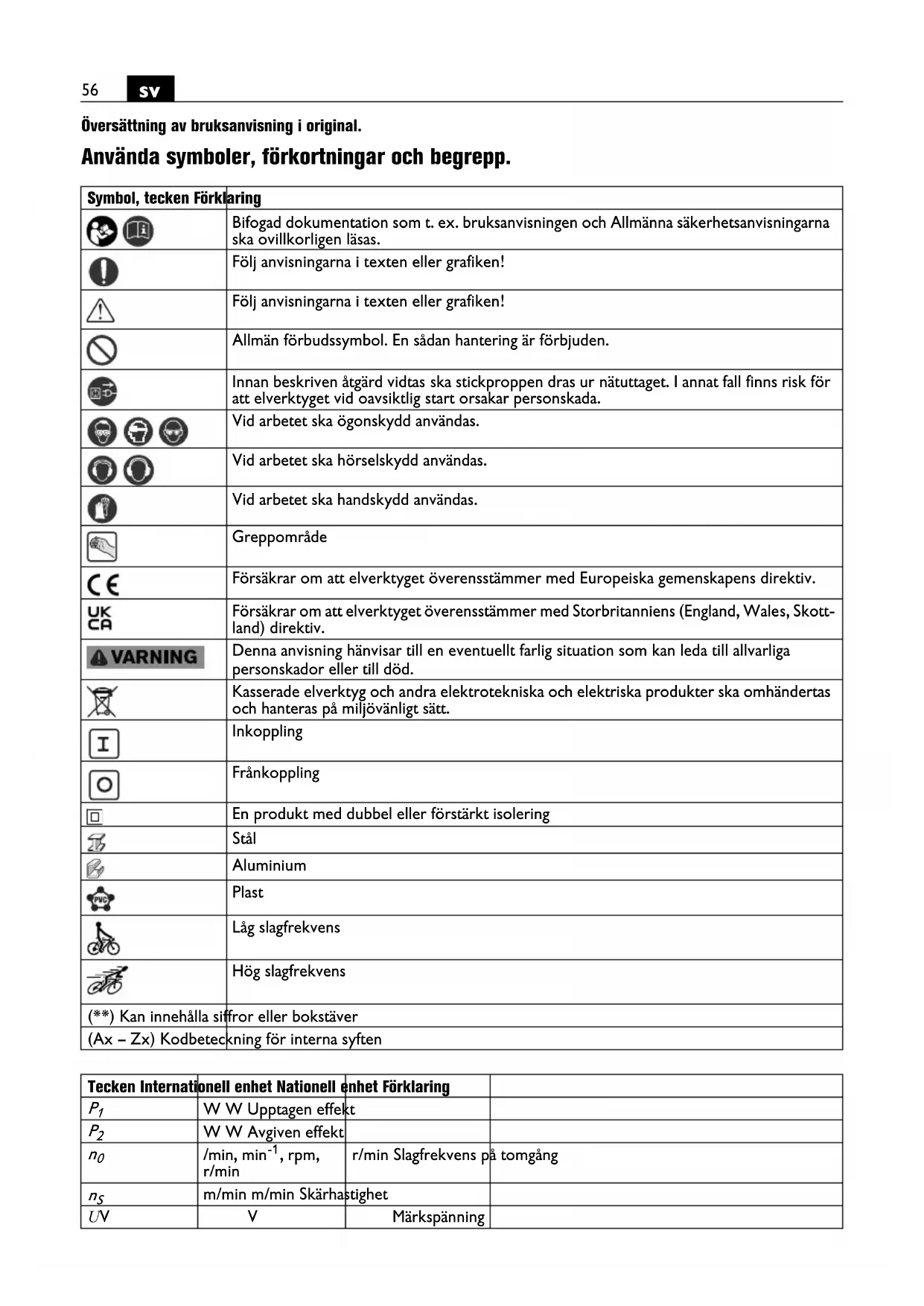

BRUKSANVISNING BLK 1.3 TE Fein

Översätting av bruksanvisning i original.

Anvanda symboler, forkortningar och begrepp.

Symbol, tecken Förklaring
	Bifogad documentation som t. ex. braupsanvisingen och Allmänner sächerhetsanvisingarnaska ovillkorligen läsas.
	Följ anvisingarna i texten eller grafiken!
	Följ anvisingarna i texten eller grafiken!
	Allmän forbudssymbol. En:Sådan hantering är forbjuden.
	Innan beskriven Åtgård vidtas skä stickproppen dras ur nituttaget. I annat fall finns risk:fartatt elverktyget vid oavsiktlig start orsakar persanskada.
	Vid arbetet skä ögonskydd användas.
	Vid arbetet skä hörsvelskydd användas.
	Vid arbetet skä handskydd användas.
	Greppområde
	Försakrar om att elverktyget overensättemmer med Europeiska gemenskapens direktiv.
UKCA	Försakrar om att elverktyget overensättemmer med Storbritanniens (England, Wales, Skott-land) direktiv.
▲WARNING	Denna anvising hänvisar till en eventuellt farlig situation som kan leda till allvarlaga persorskador erller till död.
	Kasserade elverktyg och andra elektrrotekniska och elektriskaprodukter skaa ohmandertas och hanteras på miljövänligt sätt.
I	Inkoppling
	Frånkoppling
	En produit med dubbel aller forständärkt isolering
	Stål
	Aluminium
	Plast
	Låg slagfrekvens
	Hög slagfrekvens
(**) Kan innehåla siffer der bokstäver
(Ax-Zx) Kodbetecnng ffor interna syften

Tecken Internationell enchabet Nationell enchet Förklaring
P1	W W Upptagen effekt
P2	W W Avgiven effekt
n0	/min, min-1, rpm, r/min	r/min Slagfrekvens på tomgang
nS	m/min m/min Skärha,stighet
UV	V	Märksätting
Tecken Internatio
fHz Hz Frekvens
M...	mm mm Mått, metrisk gänga
Ø mm mm Diameter För en rund komponent
Fe 400	mm mm max. materialtjocklek i stål upp till	400 N/mm	2
Fe 600	mm mm max. materialtjocklek i stål upp till	600 N/mm	2
Fe 800	mm mm max. materialtjocklek i stål upp till	800 N/mm	2
AI 250	mm mm Material i alumiinium upp till 250 N/mm	2
	mm mm Diameter Förforbörning vid urtag och urklipp
	mm mm Minsta invändiga kurvradien
	kg kg Vikt enligt EPTA-Procedure 01
LpA	dB dB Ljudtrycksnivå
LwA	dB dB Ljudeffektnivå
LpCpeak	dB dB Toppludtrycksnivå
K...			Onoggrannhet
a	m/s2	m/s2	Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre riktninger)
ah	m/s2	m/s2	Vibrationsemissionsvärde
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Bas- och härledda enheter från det Internationellaenetssystemet SI.

För din sakerhet.

WARNING

Läs noga igenom alla sakerhetsanvisingar och instruktioner. Fel som

uppSTAR till foljd av att sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstot, brand och/eller allvarlga persorskador.

Forvara alla varninger och anvisninger for framtida bruk.

Använd inte detta elverktyg innan du noggrant.
låst och fullständigt Förstätt denna instruktionsbok samt bifogade „Allmanna sakerhetsanvisr" (publikationsnummer 341 30 465 060). Dessa lagörforvarasfor senare användning och skaa elverktyget vid overlåtelse eller fösäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämelser.

Avsedd användning av elverktyget:

handhällen nibblare für klippning av platar, für urtag och urklipp samt für snäva kurvor med av FEIN godkända insatsverktyg och tillbehör utan vattentillförsel i väderskyddad omgivning.

BLK3.5/BLK5.0 (^**) : Detta elverktyg ar även avsett for använding med växelströmsgeneratorer som har tillräckligt hög effet och som motsvarar standarden ISO 8528 i utforandeklass G2. Bestämelserna ienna standard uppfylls i synnerhet inte om klirfaktorn overskrider 10% . I osakra fall ta reda på generatorns data.

Speciella sakerhetsanvisningar.

Använd elverktyget med medlevererade stödhandtag.

Det finns risk for personskada om du fforlorar kontrollen over elverktyget.

Använd personlig skyddsutrustning. Använd allteffer avsett arbete ansiktsskärm, ögonskydd aller skyddsglasögon. Om sö behövs, använd dammfiltermask, hörskelskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ská skyddas mot utslungade främande partiklar som kan uppsta under arbetet. Damm- och andningsskydd maste kunna filtrera bort det damm som eventuellt uppSTAR under arbetet. Risk finns for hörskelskada under en langre tids kraftigt buller.

Säkra arbetsstycket. Arbetsstycket ligger säkrare i en upspänningsanordning an i handen.

Det ar forbjudet att med skruvar eller nitar fasta brickor och marken på elverktyget. En skadad isolering skyddar inte langre mot elstöt. Använd dekaler.

Använd endast tillbehör som specielt tagits fram aller godkänts av elverktygets tillverkare. Användningen behöver inte vara saker bara für att tillbehöret passar till elverktyget.

Rengör regelbundet elverktygets ventilationsöppninger med verktyg som inte bestär av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Kontrolera fere start att natsladden och stickproppen inte skadats.

Rekommendation: Anslut alltid elverktyget via en jordfelsbrytare (RCD) med en jordlackageström på högst 30mA .

Hand-arm-vibrationer

Mätningen av den vibrationsnivå som anges ienna anvising har utförts enligt en matmetod som ar standardiserad i EN 62841 och kan anvandas vid jämforelse av olica elverktyg. Den kan även tillampas for preliminär bedömming av vibrationsbelastningen.

Den angivna vibrationsnivan representar elverktygets huvudsakliga användningsområden. Om daremot elverktyget anvands for andra andamal och med andra insatsverktyg eller inte underhällits ordentlich kan vibrationsnivan avvika.Detta kan oka vibrationsbelastningen vasantigt under den totala tidssperiden.

For exakt värdering av vibrationsbelastningen under en bestam'd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gatt utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.

Bestam extra sakerhetsatgärder for att skydda operatoren mot vibrationernas inverkan, t. ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisera arbensforloppen.

Användningsinstruktioner.

Elverktyget skara varita tillsaget nar det fors mot arbetsstyccket.

Häll elverktyget vid klippning lodrätt mot arbetstykets yta.

For elverktyget jamnt och med latt frammatning i klipprikrtningen. For kraftig frammatning reducerar betydligt insatsverktygens livslängd.

Klipp inte platen vid en svetsfog. Klipp inte multipelskiktiga platar om de overskrider tillaten materialtjocklek.

For langre brukstid av stansen och matrisen rekommenderar vi att lungs skärlinjen applicerera ett glidmedel:

-For klippjobb i stalplat: skarpa ster skarolja, -for klippjobb i aluminium: petroleum.

För klippning av urtag kravs att hal med en diameter enligt "Tekniska data" forborras.

Dra ut elverktyget ur skärspåret innan verktyget slas frän.

Ett tydligt tecken på nedslitten stans och matris ar att matningskraften ökar samtidigt med att arbetsflödet blir sámre.

BLK1.3TE [ ] / BLK1.3CSE[ ] / BLK1.6E[ ] /

BLK1.6LE (^**) : Stansen och matrisen kan efterskarpas.

BLK2.0E (^) / BLK3.5 ( ^ ) / BLK5.0 ( ^** ) : Stansen - men inte matrisen - kan afterslipas om den slipade stansens langd inte underskrider matrisens minsta langd.

Matris Stansens minsta	längd
BLK2.0E (**)
3 13 09 040 00 2 45 mm
BLK3.5 (**)
3 13 09 093 00 3 51,5 mm
3 13 09 094 00 1 51,5 mm
BLK5.0 (**)
3 13 09 109 00 2 58,8 mm
3 13 09 107 00 0 56,6 mm

Matris Stansens minsta langd

3130910800854,5 mm

BLK2.0E (^) / BLK3.5 ( ^ ) : Vid nibbling med schablon avkänns schablonen med stansgejdens undre cylindriska del. Avständet mellan schablonen och den faktiska klippkanten ar 2,5 mm.

Schablonen ske ha en tjocklek pa minst 2 mm, schablonens och arbetsstyckets totala tjocklek fär inte överskrida 5,5 mm.

BLK1.6E [ ] : For bearbetning av djupt falsade platar kan profilsetet 160 monteras, som finns att f 日 som tillval. (se sidan 14)

Underhäll och kundservice.

Under extrema betingelser kan ledandedamm samlas i elverktygets inre nar metallbearbetas.Elverktygets skyddsolering kan

forsamras. Blas ofta rent elverktygets inre genom ventilationsoppningarna med torr och oljefri tryckluft och koppla in en jordfelsbrytare (Fl).

Smörj med fett lätt glidytorna mellan matrisstödet och stansen.

Produkter som varit i beröring med asbest fär inte lamnas till reparation. Disponera med asbest kontamine-radeprodukter enligt landets gällande instruktioner for hantering av asbesthaltigt avfall.

Om elverktygets natsladd ar skadad maste den bytas ut av tillverkaren aller dess representant.

Följande delar kan du vid behov själv byta ut: Insatsverktyg

Garanti och tillaggsgaranti.

Garanti lamnas på produiten enligt de lagbestammelser som gäller i aktuellt användningsland. Dessutom lamnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs aller visas iBruksanvis- ningen.

Försakran om überensstammelse.

CE-forsakran galler endast for Europeiska unionens lander och EFTA (European Free Trade Association) och endast forprodukter som ar avsedda for EU-ller EFTA-marknaden. After marknadsintroduktionen avprodukten pa EU-marknaden forlorar UKCA tecknet sin giltigbet.

UKCA-forsakran galler endast for den brittiska marknaden (England, Wales och Skottland) och endast forprodukter som ar avsedda for den brittiska marknaden.

Efter marknadsintroduktionen av Produkten pa brittiska marknaden forlorar CE - tecknet sin giltiget.

FEIN fösakrar under exklusivt ansvar attenna produkt overensstammer med de normativa dokument som anges pa instruktsbokens sista sida.

Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd

Miljöskydd, avfallschantering.

Förpackning, skrotade elverktyg och tillbehör ske hanteras på miljövanligt satt.
