BLK 1.3 TE - Saks Fein - Gratis bruksanvisning og manual

Produkttype	Bærbar nibbler (sakser)
Merke	Fein
Modell	BLK 1.3 TE
Strømforsyning	Nettstrøm (kablet)
Opptatt effekt	350 W
Avgiven effekt	210 W
Tomgangsslag	1000-1800 min⁻¹
Maks. ståltykkelse (400 N/mm²)	1,3 mm
Maks. ståltykkelse (600 N/mm²)	0,8 mm
Maks. ståltykkelse (800 N/mm²)	0,6 mm
Maks. aluminiumtykkelse (250 N/mm²)	2,0 mm
Matriseinnføringsdiameter	19,0 mm
Min. indre radius for buede kutt	25,0 mm
Vekt (EPTA)	1,75 kg
Lydtrykksnivå	88,5 dB(A)
Lydeffektnivå	99,5 dB(A)
Usikkerhet K	3 dB
Vibrasjonsutslipp (ah)	7,6 m/s²
Vibrasjonsusikkerhet	1,5 m/s²
Dobbel isolasjon	Ja
Vedlikehold	Blås tørr trykkluft inn i ventilasjonsåpningene; smør kontaktflatene med avfettingsmiddel
Omsliping av stempel	Ikke omslipbar (BLK1.3TE)

Ofte stilte spørsmål - BLK 1.3 TE Fein

Hvordan bytte stempel og matrise?

Koble fra verktøyet. Ta ut det gamle stempelet og matrisen. Sett inn de nye i henhold til monteringsanvisningene. Stram godt. Se bruksanvisningen for delenumre.

Hva er maksimal skjæretykkelse for stål?

For stål opptil 400 N/mm² er maksimal tykkelse 1,3 mm. For stål opptil 600 N/mm² er det 0,8 mm, og for 800 N/mm², 0,6 mm.

Kan jeg slipe stempelet?

Nei, for modell BLK 1.3 TE kan verken stempel eller matrise slipes. Bytt dem ved slitasje.

Hvordan smøre ved skjæring?

Påfør skjærefett eller skjæreolje for stål, og lampeparafin for aluminium. Smør langs skjærelinjen for å forlenge verktøyets levetid.

Hva gjør jeg hvis skjærehastigheten avtar?

En reduksjon i skjærehastigheten indikerer slitasje på stempel og matrise. Kontroller dem og bytt om nødvendig. Sørg også for at matingen ikke er for høy.

Kan jeg kutte sveisede plater?

Nei, skjær aldri i plater ved sveiseområder eller overlappende plater der total tykkelse overstiger maksimal tillatt tykkelse.

Hvilken type hørselvern anbefales?

Bruk egnet hørselvern, da lydeffektnivået når 99,5 dB(A). Langvarig eksponering kan skade hørselen.

Hvordan rengjøre ventilasjonsåpningene?

Koble fra verktøyet. Bruk tørr og oljefri trykkluft for å blåse ut ventilasjonsåpningene regelmessig. Ikke bruk metallverktøy for å unngå å skade isolasjonen.

Er garantien gyldig i Frankrike?

Ja, produktgarantien er gyldig i henhold til gjeldende lovgivning i Frankrike. FEIN tilbyr i tillegg en produsentgaranti i henhold til garantierklæringen.

Hvordan kassere verktøyet ved endt levetid?

Ikke kast verktøyet i husholdningsavfallet. Lever det til et miljøvennlig gjenvinningssenter. Emballasje og tilbehør skal også gjenvinnes.

BRUKSANVISNING BLK 1.3 TE Fein

Vedligeholdse og kundeservice.

Overensstemmelseserklæring.

Teknisk materiale hos:

C. & E. Fein GmbH,

Miljøbeskyttelse, bortskaffelse.

Emballage, udtjent el-vaerktog tilbehor bedes aflevetil miljovenlig genbrug.

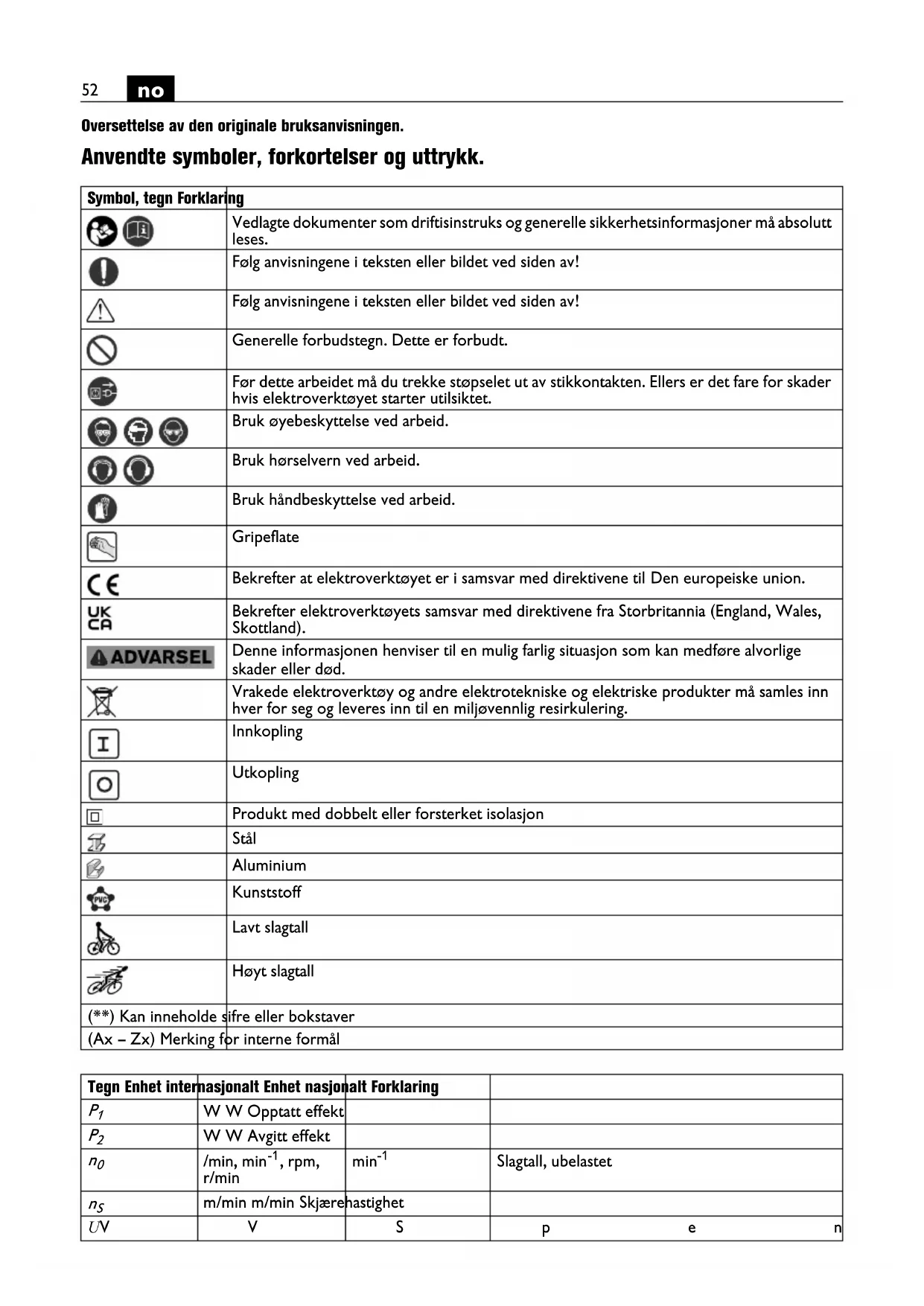

Oversettelse av den originale bruksanvisingen.

Anvendte symboler, forkortelser og uttrykk.

Symbol, tegn Forklaring
	Vedlagte dokumenter som driftisinstruks og generelle sikkerhetsinformasjoner på absolutt leses.
	Følg anvisingene i teksten eller bildet ved sider av!
	Følg anvisingene i teksten eller bildet ved sider av!
	Generelle forbidustegn. Dette er forbudt.
	Før dette arbeidet på du trekke støpselet ut av stikkontakten. Ellers er det fare for skader hvis elektroverktøyet starter utilsiktet.
	Bruk øyebeskyttelse ved arbeid.
	Bruk hørselvern ved arbeid.
	Brukhandbeskyttelse ved arbeid.
	Gripeflate
	Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union.
UKCA	Bekrefter elektroverktøyet samsvar med direktivene fra Storbritannia (England, Wales, Skottland).
ADVARSEL	Denne informasjonen henviser til en mulig farlig situajon som kan medføre alvorlige skader eller ød.
	Vrakte elektroverktøy og andere elektrotekniske og elektriskeprodukter på samles inn haver for seg og leveres inn til en miljøvennlig resirkulering.
I	Innkopling
	Utkopling
	Produkt med dobbelt eller forsterket isolasjon
	Stål
	Aluminium
	Kunststoff
	Lavt slagtall
	Høyt slagtall
(**) Kan inneholde sifre eller bokstaver
(Ax-Zx) Merking for interne formål

Tecn Enhet internasjonalt Enhet nasjonalt Forklaring
P1	W W Opptatt effekt
P2	W W Avgitt effekt
n0	/min, min-1, rpm, r/min	min-1	Slagtall, ubelastet
nS	m/min m/min Skjæræhastighet
UV	V	S	p e n
Tegn Enhet internasjonaltenasjonalt Enhet nasjonalt Forklaring
fHz Hz Frekvens
M...	mm mm Mål, metrisk
Ø mm mm Diameter til en rund del
Fe 400	mm mm Max. materiataltykke i stål opp ti	400 N/mm	2
Fe 600	mm mm Max. materiataltykke i stål opp ti	600 N/mm	2
Fe 800	mm mm Max. materiataltykke i stål opp ti	800 N/mm	2
Al 250	mm mm Max. materiataltykke i aluminium	opp til250 N/mm2
	mm mm Diameter på forboringen for innvendigeutskjæringer
	mm mm Kurveradiusinnvendig, minste
	kg kg Vekt tilsvarende EPTA-Procedure 01
pA	dB dB Lydtrykknivå
wA	dB dB Lydeffektnivå
pCpeak	dB dB Maksimalt lydtrykknivå
K...			Usikkerhet
a	m/s2	m/s2	Svingningssemisjonsverdi iht. EN 62841(vektorsum fra tre retninger)
ah	m/s2	m/s2	Svingningssemisjonsverdi
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	Basis- og avlede de enheter fra det internasjonaleenhetssystemet S1.

For din egen sikkerhet.

ADVARSEL

Les gjennom alle advarslene og anvisingene. Unnlatelse av a

overholde advarslene og nedenstaende anvisninger kan medfore elektriske stot, brann og/eller alvorlige skader. Ta godt vare pa alle advarslene og informasjonene.

"Generelle sikkerhetsinformasjonene" (doku

mentnummer 3 41 30 465 06 0). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktoyet hvis det lanes bort ell serges videre.

Folg ogsa de vanlige nasjonale arbeidsmiljobestemmelsene.

Elektroverktøyets formal:

Handfort platetygger til skjaering av plater, utskjaeringer og kurver med FEIN-godkjente innsatsverktoy og tilbehør uten vanntilforsel i værbeskyttede omgivelser.

BLK3.5/BLK5.0 (^**) : Dette elektroniktøyet er øgså beregnet til bruk på vekselstrømgeneratorer med tilstrekkelig ytelse, som oppfyller kravene i standard ISO 8528, modellklasse G2. Denne standarden oppfylles ikke hvis den sakalte klirrfaktoren overskrider 10% . I tvilstilfeller ma du informere deg om den generatoren du bruker.

Spesielle sikkerhetsinformasjoner.

Bruk ekstrahandtakene som leveres sammen med elektroverktøyet. Hvis du mister kontrollen, kan dette före til skader.

Bruk personlig beskyttleseusutstyr. Avhengig av type bruk ma du bruke visir, oyebeskytse lser vernebriller. Om neddvendig ma du bruke stovmaske, horselvern, vernehansker ell spesialforkle som holder sma slepeog materialpartikler unna kroppen din. Oynene bor beskyttes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Stov-ller pustevernmasker ma filtrere den typen stov som oppstar ved den aktuelle bruken. Hvis du er utsatt for sterk stoy over lengre tid, kan det medfrole skader pa horselen.

Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger, holdes sikrere enn med han-den.

Det er forbudt Å skru eller nagle skilt eller tegn på elek- troverktoyet. En skadet isolasjon gir ingen beskyttelse mot elektriske stot. Bruk klebeskitl.

Bruk kun ressedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elektronverktøyet blir benyttet.

Rengjor ventilasjonsapningene til elektroverktyet med\ ikke-metaliske verktoy med jevne mellomrom. Motorviften trekker stovinn motorhuset. Dette kan forarsake elektrisk fare nár det samles for mye metallstov.

Sjekk strømledningen og støpselet mht. skader før igangsetting.

Anbefaling: Elektroverktøyet på alltid brukes med en jordfeilbryter dimensjonert til jordfeilstrøm på 30 mA ellerindre.

Hand-arm-vibrasjoner

Vibrasjonsnivæt som er angitt i disse anvisingene er malt iht. en malemetode som er standardisert i EN 62841 og kan brukes til sammenligning av elektroverktoy med hverandre. Den egner seg ogsa til en forelopig vurdering av svingningsbelastningen.

Det angitte svingningsnivæt representative der vanlige anvendelsene til elektroverktøyet. Men hvis elektrøverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy allerutilstrekkelig vedlikehold, kan svingningsnivæt avvike. Dette kan oke vibrasjonsbelastningen tydelig for hele arbeidstiden.

Til en noyaktig vindering av vibrasjonsbelastningen bør det ogsa tas hensyn til tidene nr maskinen var utkoblet eller gär, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden. Bestem ekstra sikkerhetstiltak for a beskytte Brukeren mot svingningsvirkninger som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforlopene.

Bruksinformasjon.

Elektroverktøyet mA kun fores inn mot arbeids-stykket iinnkoblet tilstand.

Hold elektroverktøyet sa loddrett som mulig mot materialoverflaten ved skjæring.

Før elektroverktoyet jevnt og med svak fremskyvning i skjæreretningen. For sterk fremskyvning reduserer brukstiden for innsatsverktoyene sterkt.

Til forberedelse av en innvendig utskjæring ma det forbores, diameter pa boringen se «Tekniske data».

Sla elektroverktoyet forst av etter at du har trukket det ut av skjaeresporet.

Vedlikehold og kundeservice.

Ved ekstreme bruksvilkar kan det ved bearbeidelse av metall sette seg ledende metallstov stov innate i elektroverktoyet.

Beskyttesisolasjonen til elektroverktoyet kan innskrenkes. Blas ofte gjennom den innvendige delen av elverktoyet gjennom ventilasjonsspaltene med torr og oljefri trykkuft og tilslutt en jordfeilbryter.

Smør glideflatene mellom matriseholder og stempel.

Produkter som har vært i kontakt med asbest, mA ikke sendes til reparasjon. Händterprodukter kontaminert med asbest i henhold til de gyldige nasjonale bestemmelsene for asbestholdig avfall.

Hvis elektroverktoyets tilkoblingsledning er skadet, skal den skiftes ut av produsenten aller dens representant.

Folgende deler kan du skiffe ut selv etter behov: Innsatsverktoy

Reklamasjonsrett og garanti.

Reklamasjonsretten for Produktet gjelder fj. de lovmesige bestemmelsene i det landet Produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ-sentens garantierklaring.

Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrjasjoner av tilbehør som/DDke ingar i din leveranse.

Samsvarserklæring.

CE-erkläeringen gelder kun for land i Den europeiske unionen og i EFTA [EØS] (European Free Trade Association) og kun forprodukter som er bestemt for marketed i EU eller EFTA. Etter atprodukter er introdusert pa EU-marketed, mister UKCA-merket sin gyldighet.

UKCA-erklaringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun forprodukter som er bestemt for det britiske markedet. Etter at produit er introdusert pa det britiske markedet, mister CE-merket sin gyldighet.

Firmaet FEIN erklær som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelse som er oppførpå siste side i denne driftsinstruksen.

Tekniske underlag hos:

C. & E. Fein GmbH,

Emballasjer, gammelt elektroverktoy og tilbehør må leveres inn til miljøvennlig resirkulering.
