BLK 1.3 TE - ножици Fein - Безплатно ръководство за потребителя

Тип продукт	Ръчна ножица (ножици)
Марка	Fein
Модел	BLK 1.3 TE
Захранване	Мрежа (кабелна)
Консумирана мощност	350 W
Полезна мощност	210 W
Брой ходове на празен ход	1000-1800 min⁻¹
Макс. дебелина стомана (400 N/mm²)	1,3 mm
Макс. дебелина стомана (600 N/mm²)	0,8 mm
Макс. дебелина стомана (800 N/mm²)	0,6 mm
Макс. дебелина алуминий (250 N/mm²)	2,0 mm
Диаметър на вмъкване на матрицата	19,0 mm
Мин. вътрешен радиус за криволинейни изрези	25,0 mm
Тегло (EPTA)	1,75 kg
Ниво на звуково налягане	88,5 dB(A)
Ниво на звукова мощност	99,5 dB(A)
Несигурност K	3 dB
Вибрационна емисия (ah)	7,6 m/s²
Несигурност на вибрациите	1,5 m/s²
Двойна изолация	Да
Поддръжка	Издухвайте сух сгъстен въздух в отворите; смазвайте контактните повърхности с обезмаслител
Заточване на щанцата	Не подлежи на заточване (BLK1.3TE)

Често задавани въпроси - BLK 1.3 TE Fein

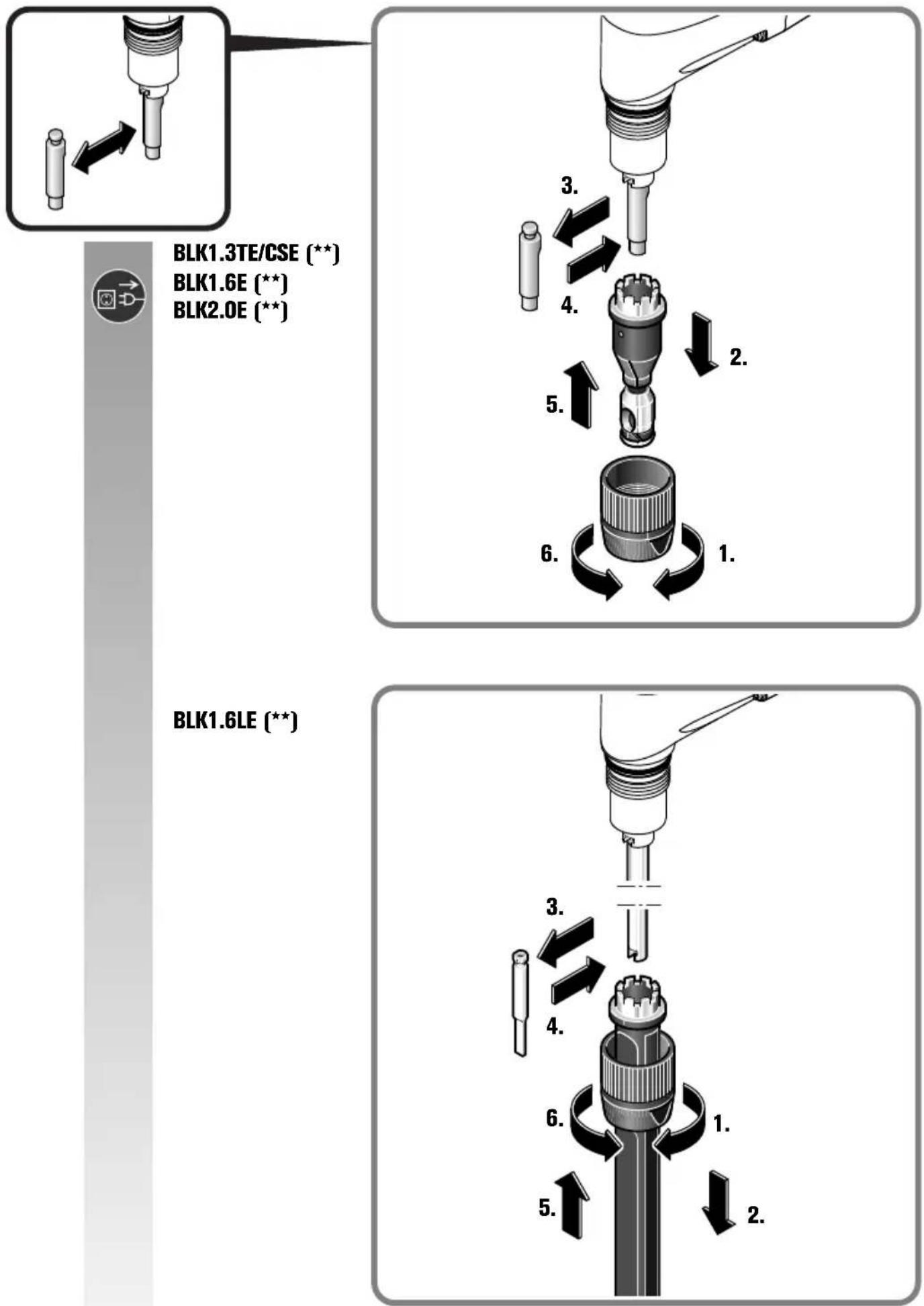

Как да сменя щанцата и матрицата?

Изключете инструмента. Отстранете старата щанца и матрица. Поставете новите, като спазвате указанията за монтаж. Затегнете здраво. Консултирайте се с ръководството за референтните номера на частите.

Каква е максималната дебелина на рязане за стомана?

За стомана до 400 N/mm² максималната дебелина е 1,3 mm. За стомана до 600 N/mm² е 0,8 mm, а за 800 N/mm² - 0,6 mm.

Мога ли да заточа щанцата?

Не, за модела BLK 1.3 TE нито щанцата, нито матрицата могат да се заточват. Сменете ги при износване.

Как да смазвам по време на рязане?

Нанасяйте режеща паста или режещо масло за стомана и керосин за алуминий. Смазвайте по линията на рязане, за да удължите живота на инструментите.

Какво да направя, ако скоростта на рязане намалее?

Намаляването на скоростта на рязане показва износване на щанцата и матрицата. Проверете ги и ги сменете, ако е необходимо. Също така се уверете, че подаването не е твърде голямо.

Мога ли да режа заварени листове?

Не, никога не режете листове на местата на заварките, нито насложени листове, чиято обща дебелина надвишава максимално допустимата дебелина.

Какъв тип защита на слуха се препоръчва?

Носете подходящи предпазни средства за слуха, тъй като нивото на звукова мощност достига 99,5 dB(A). Продължителното излагане може да увреди слуха.

Как да почиствам вентилационните отвори?

Изключете инструмента. Използвайте сух сгъстен въздух без масло, за да издухвате редовно вентилационните отвори. Не използвайте метални инструменти, за да избегнете повреда на изолацията.

Гаранцията валидна ли е във Франция?

Да, гаранцията на продукта е валидна съгласно действащото законодателство във Франция. FEIN допълнително предлага гаранция на производителя според условията на гаранционната декларация.

Как да изхвърля инструмента в края на жизнения му цикъл?

Не изхвърляйте инструмента с битовите отпадъци. Предайте го в център за рециклиране, който зачита околната среда. Опаковките и аксесоарите също трябва да се рециклират.

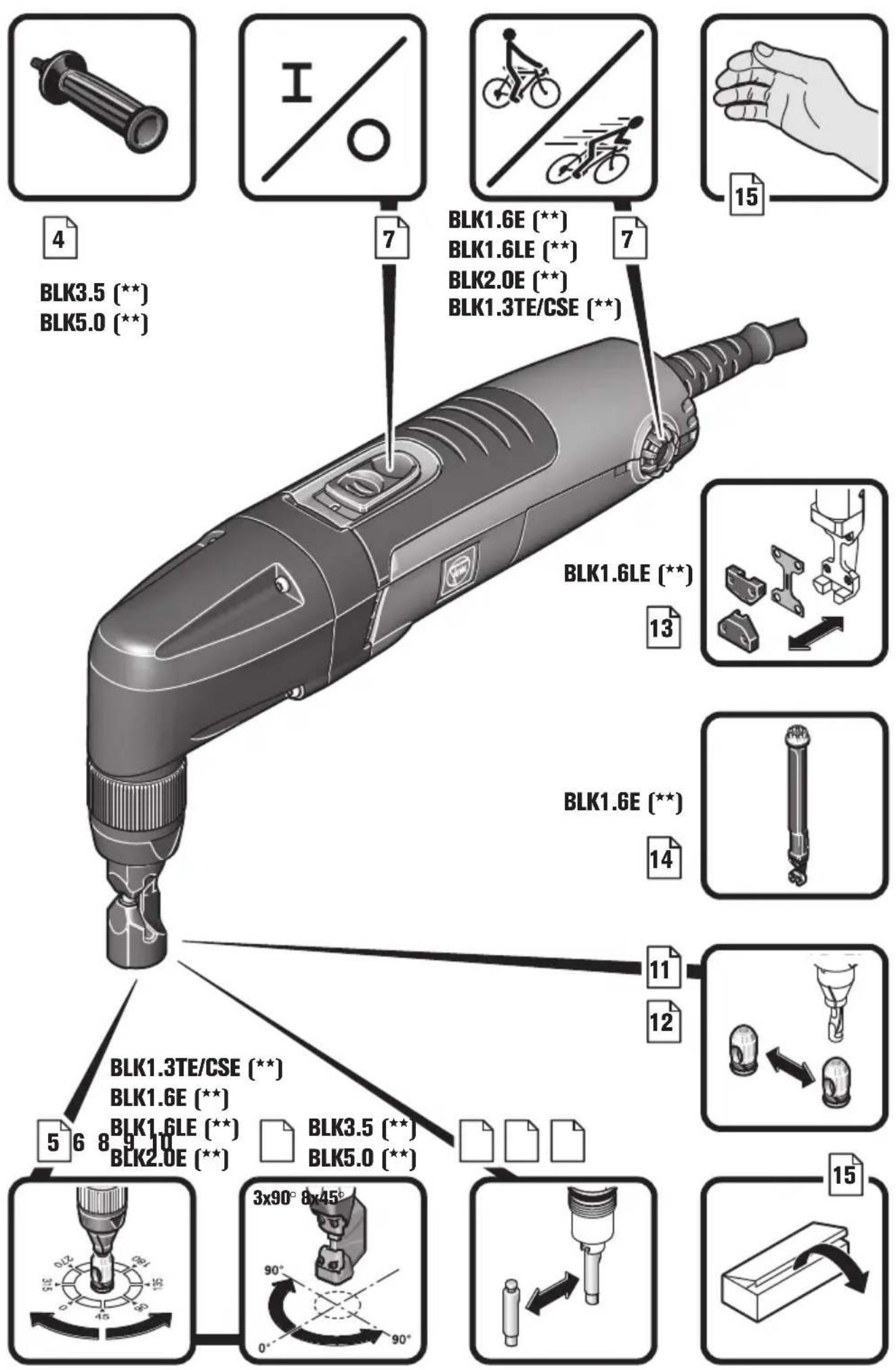

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BLK 1.3 TE Fein

	BLK1.3TE [**]		BLK1.3CSE [**]		BLK1.6E [**]		BLK1.6LE [**]		BLK2.0E [**]		BLK3.5 [**]		BLK5.0 [**]
	7 232..7 232..7 232..7 232..7 232..7 232..
P1	W 350 350 350 350 350 1200 1200
P2	W 210 210 210 210 210 750 750
n0	/min	1000-1800	1000-1800	800-1500	800-1500	500-1000	750
nS	m	/	m	i	n	2	,
Fe 400	mm	1,3	1,3	1,6	1,6	2,0	3,5
Fe 600	mm	0,8	0,8	1,0	1,0	1,5	2,3
Fe 800	mm	0,6	0,6	0,7	0,7	1,0	1,8
AI 250	mm	2,0	2,0	2,5	2,5	2,5	3,5
	mm	19,0	19,0	22,0	24,0	18,0	30,0
	mm	25,0	15,0	30,0	65,0	0,0	0,0
	kg	1,75	1,75	1,8	1,9	1,8	3,6
pA	dB	88,5	88,5	90,2	90,2	89,9	87,4
kPA	dB	3,0	3,0	3,0	3,0	3,0	3,0
wA	dB	99,5	99,5	101,2	101,2	100,9	98,4
wA	dB	3,0	3,0	3,0	3,0	3,0	3,0
pCpeak	dB	107,1	107,1	114,4	114,1	117,9
pCpeak	dB	3,0	3,0	3,0	3,0	3,0	3,0
a h	m/s2	7,6	10,0	10,3	4,1	9,0	5,9
Ka	m/s2	1,5	1,5	1,5	1,5	1,5	1,5

de	16	pt	40	tr	63	sl	87	et	111	th	134
en	20	el	44	hu	67	sr	91	lt	115	ja	138
fr	24	da	48	cs	71	hr	95	lv	119	hi	142
it	28	no	52	sk	75	ru	99	zh(CM)	123	ar	149
nl	32	sv	56	pl	79	uk	103	zh(CK)	127
es	36	fi	59	ro	83	bg	107	ko	130

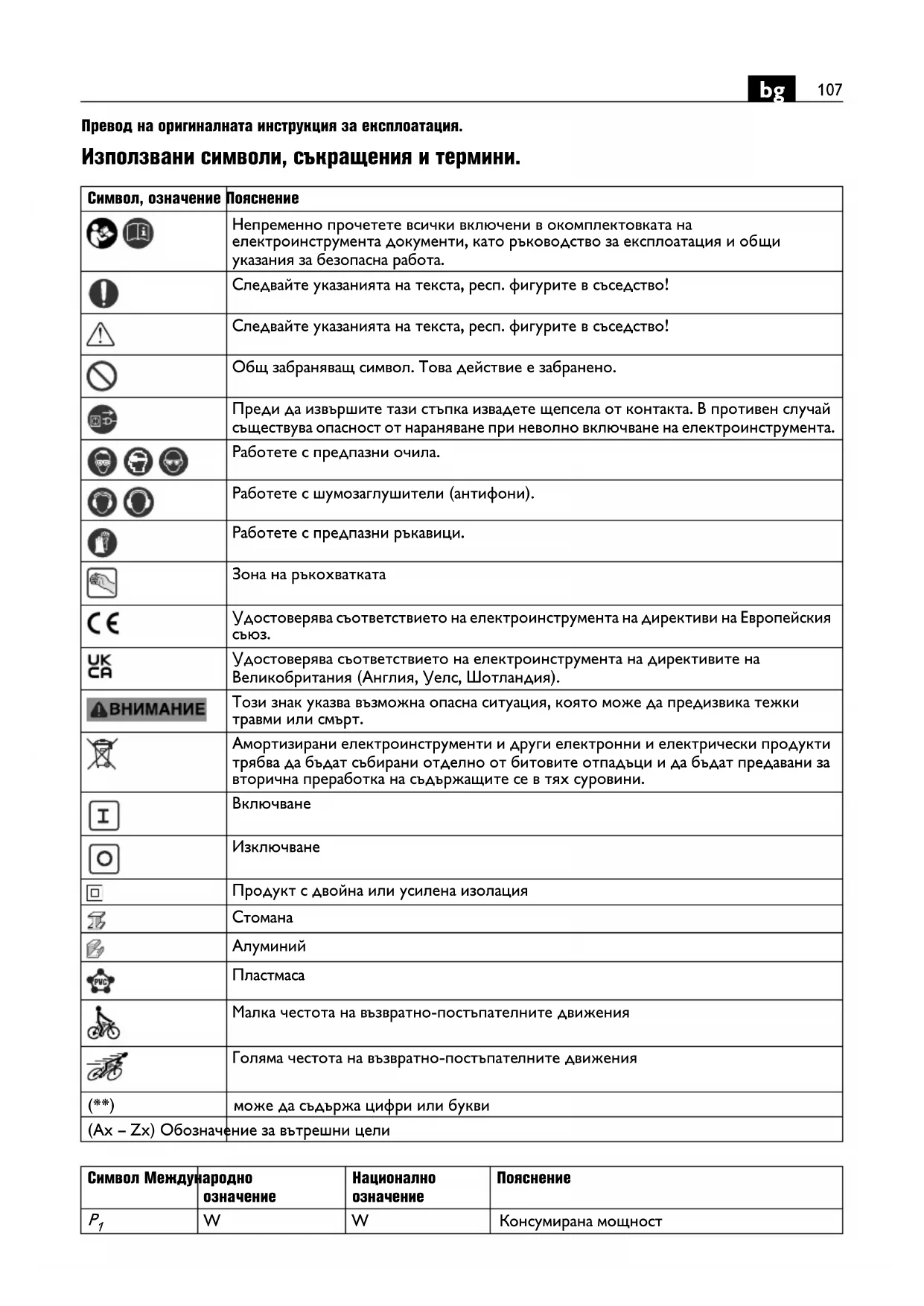

Symboles, abréviations et termes utilisés.

Symbole, signe Explication
	Lire impératifement les documents ci-joints tels que la notice d'utilisation et les instructions générales de sécurité.
	Suivre les indications données dans le texte ou la représentation graphique ci-contre!
	Suivre les indications données dans le texte ou la représentation graphique ci-contre!
	Signal d'interdiction général. Cette action est interdite!
	Avant d'effectuer ce travail, retirez la fiche de la prise de courant. Sinon, il y a risque de blessures dû à un démarriage non intentionné de l'outil électrique.
	Lors des travaux, porter une protection oculaire.
	Lors des travaux, porter une protection acoustique.
	Lors des travaux, utiliser un protège-main.
	Poinée
CE	Confirme la conformité de l'outil électrique aux directives de l'Union Européenne.
UKCA	Confirme la conformité de l'outil électrique aux directives de la Grande Bretagne (Angleterre, Pays de Galles, Écosse).
AVERTISSEMENT	Cette indication indique une situation éventuellesment dangereuse pouvant entraîner de graves blessures ou la mort.
	Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l'environnement.
I	Mise en marche
	Arrêt
	Produit avec double isolation ou isolation renforcée
	Acier
	Aluminium
	Matière plastique
	Basse cadence de coupe
	Haute cadence de coupe
(**) peut containir des chiffres ou des lettres
(Ax - Zx) Marquage interne

Signe Unité internationale	nationale	Explication
P1	W W Puisance absor	rbée
P2	W W Puisance utile
n0	/min, min-1, rpm, r/min	tr/min Nombre de courses à vide
nS	m/min m/min Vitesse	de coupe
Signe	Unité internationale	Unité nationale	Explication
UV V Tension de référence
fHz Hz Fréquence
M...	mm mm Dimension, filetage métrique
Ø mm mm Diamètre d'un élément
Fe 400	mm mm Epaisseur max. du matériel en acier jusqu'à 400 N/mm2
Fe 600	mm mm Epaisseur max. du matériel en acier jusqu'à 600 N/mm2
Fe 800	mm mm Epaisseur max. du matériel en acier jusqu'à 800 N/mm2
AI 250	mm mm Epaiseur max. du matériel en aluminium jusqu'à 250 N/mm2
	mm mm Diamètre d'insertion
	mm mm Rayon interieur pour découvertes curvilignes, min.
	kg kg Poids suivant EPTA-Procedure 01
pA	dB dB	Niveau de pressi o n acoustique
wA	dB dB	Niveau d'intensité acoustique
pCpeak	dB dB	Niveau max. de pressi o n acoustique
K...			Incertitude
a	m/s2	m/s2	Valeur d'émission vibratoire suivant EN 62841 (somme vectorielle des trois axes directionnels)
ah	m/s2	m/s2	Valeur d'émission vibratoire
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Unités de base et unités dérivées du système inter-national SI.

Avertissement

instructions. Ne pas suivre les avertissements et instructions peut donner lieu à une électrocution, un incendie et/ou une blessure sérieuse.

Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

N'utilisez pas cet outil électrique avant d'avoir soigneusement lu et compris à fond cette notice d'utilisation ainsi que les « Instructions générales sécurité » (réf. documents 3 41 30 465 06 0).

Conservez ces documents pour une utilisation ultérieure et joignez-les à l'outil électrique en cas de transmission ou de vente à une autre personne.

De même, respectez les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.

Conception de l'outil électrique :

Grignoteuse portative pour découverte à sec de tôles de manière rectiligne ou en courbe de très faible rayon à l'abri des intempéries, avec les outils de travail et les accessoires autorisés par FEIN.

BLK3.5/BLK5.0 (^**) : Cet outil électrique est également conçu pour fonctionner sur des groupes électrogènes d'une puissance suffisante correspondant à la norme ISO 8528, classe de modèle G2. Cette norme n'est pas respectée si le facteur de distorsion harmonique dépasse 10%. En cas de doute, informez-vous sur le groupe électrogène utilisé.

Instructions particulières de sécurité.

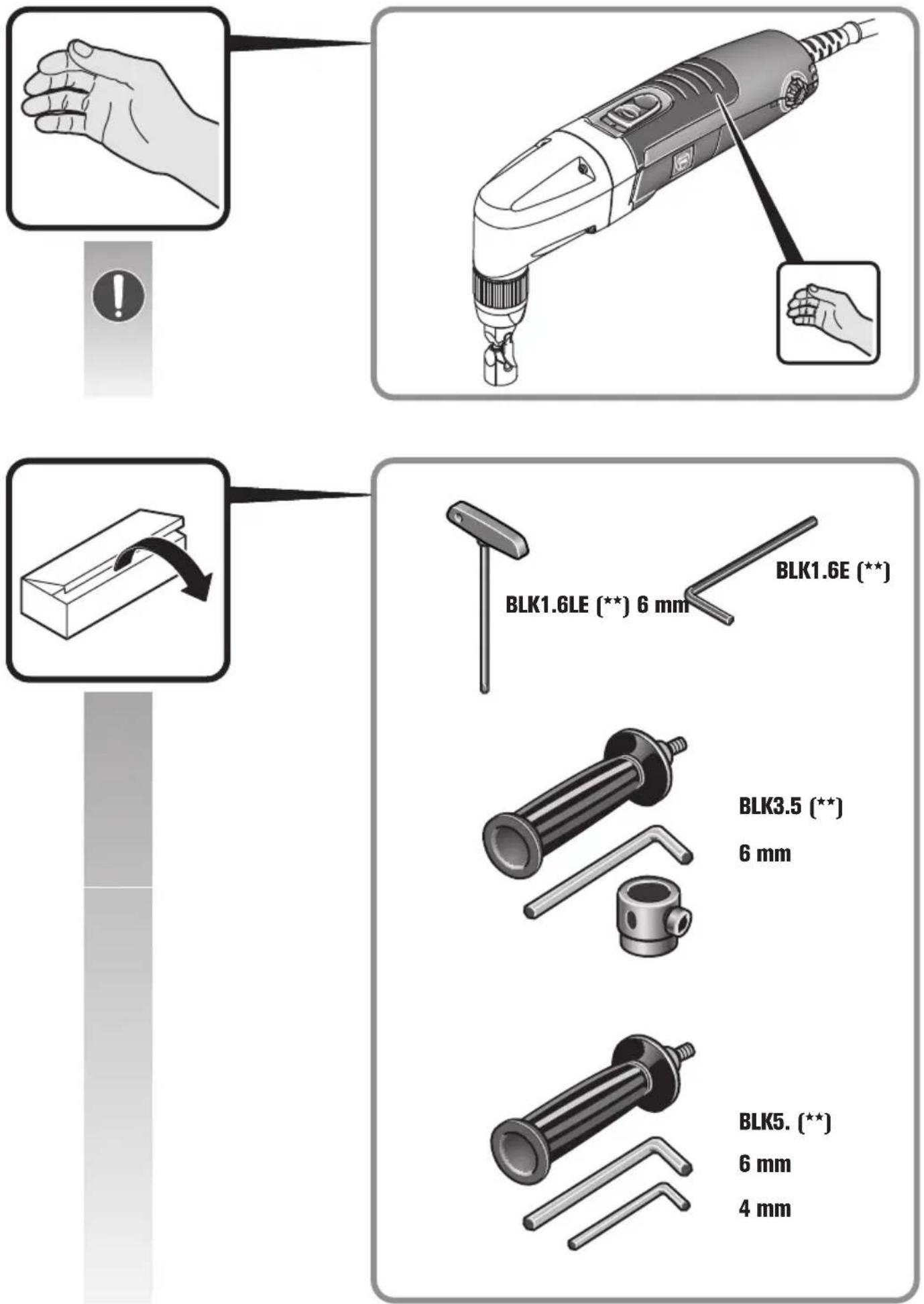

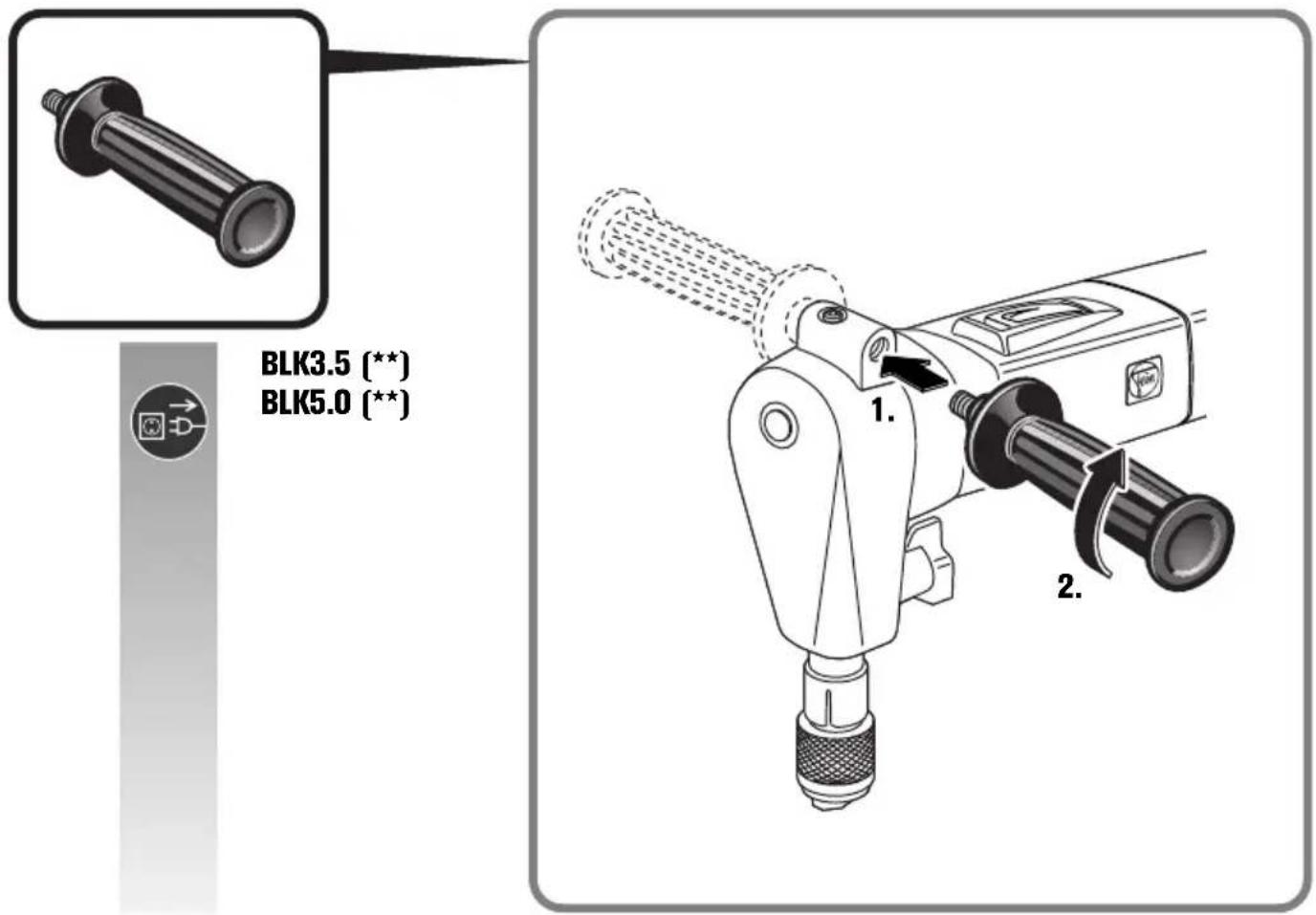

Utilisez la(les) poignée(s) auxiliaire(s) fournie(s) avec l'outil. La perte de contrôle peut provoquer des blessures.

Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le masque respiratoire doit être capable de filtrer les particules générées par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.

Bloquez la pièce à travailler. Une pièce à travailler serrée par un dispositif de serrage est fixée de manière plus sure que si elle est seulement tenue de la main.

Il est interdit de visser ou de riveter des plaques ou des repères sur l'outil électrique. Une isolation endommagée ne présente aucune protection contre une électrocution. Utilisez des autocollants.

N'utilisez pas des accessoires qui n'ont pas été spécialement conçus ou autorisés par le fabricant de l'outil électrique. Le seul fait qu'un accessoire puisse être remonté sur votre outil électrique ne garantit pas une utilisation sans risque.

Nettoyez régulièrement les ouies de ventilation de l'outil électrique avec des outils non métalliques. La ventilation du moteur aspire la poussière à l'intérieur du carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électriques.

Avant la mise en service, assurez-vous que le câble de raccordement et la fiche sont en parfait état.

Recommandation : Faites toujours fonctionner l'outil électrique sur un réseau électrique équipé d'un disjoncteur différentiel 30 mA max.

Vibrations mains-bras

L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée conformément à la norme EN 62841 et peut être utilisée pour une comparaison d'outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation indiquée correspond aux utilisations principales de l'outil électrique. Si, toutefois, l'outil électrique était utilisé pour d'autres applications, avec d'autres outils de travail ou en cas d'un entretien insuffisant, l'amplitude d'oscillation pourrait être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée du travail. Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou allumé, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.

Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, tels que par exemple : entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

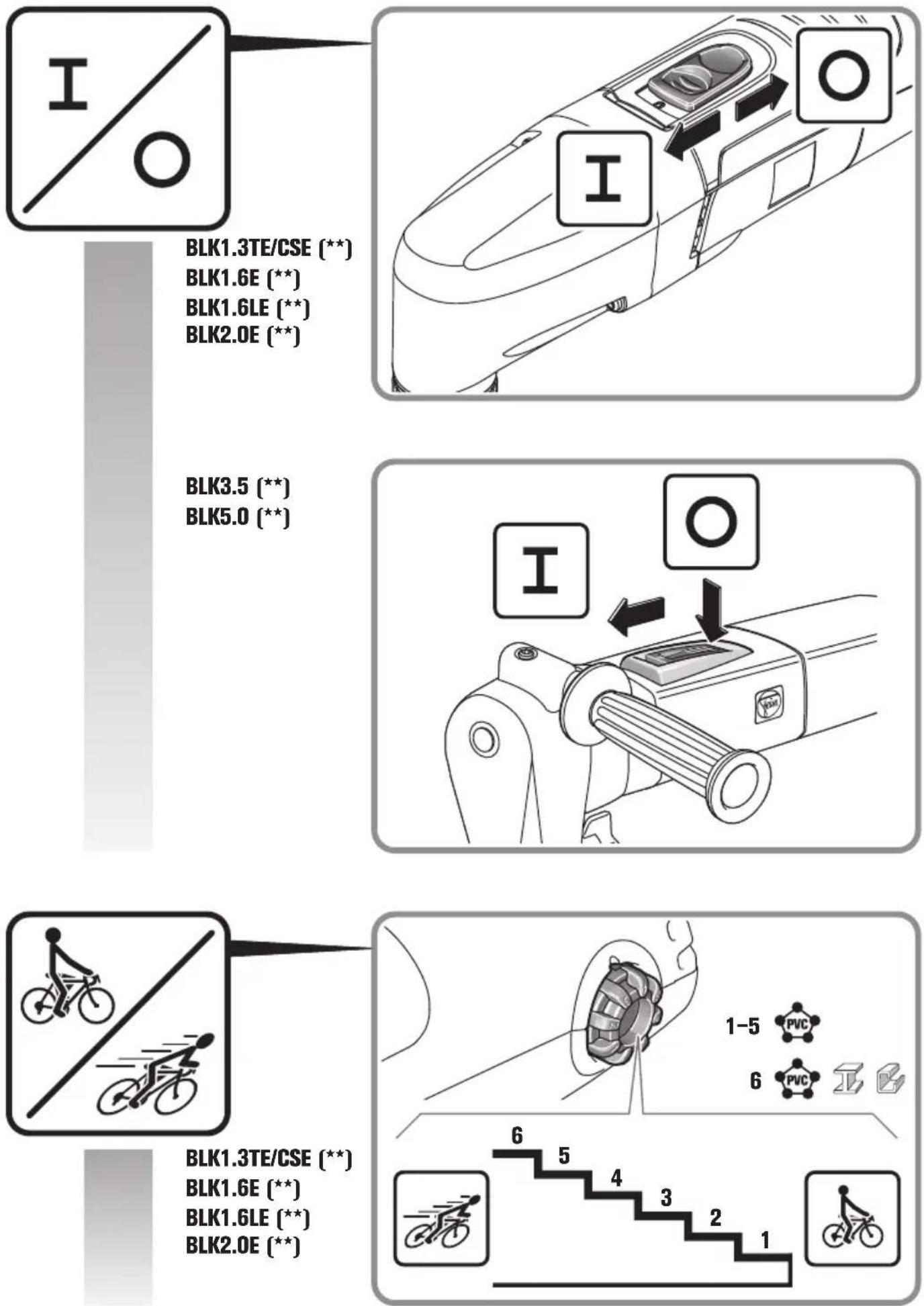

Instructions d'utilisation.

Ne guider l'outil electroportatif contre la pierce à travailler que lorsque l'appareil est en marche.

Durant la coupe, tenez l'outil électrique bien perpendiculairement par rapport à la surface de la pièce.

Guidez l'outil électrique uniformément et en effectuant une avance modérée dans le sens de la coupe. Une avance trop forte réduit considérablement la durée de vie des outils de travail.

Ne coupez pas les tôles à l'endroit des soudures. Ne coupez pas de tôles superposées dont l'épaisseur totale dépasse l'épaisseur maximale prévue.

Pour augmenter la durée de vie de la matrice et du pointon, il est recommandé d'appliquer du lubrifiant le long de la coupe prévue :

• pour les coupes dans la tôle d'acier : pâté de coupe ou huile de coupe,
• pour les coupes dans l'aluminium : pétrole lampant.

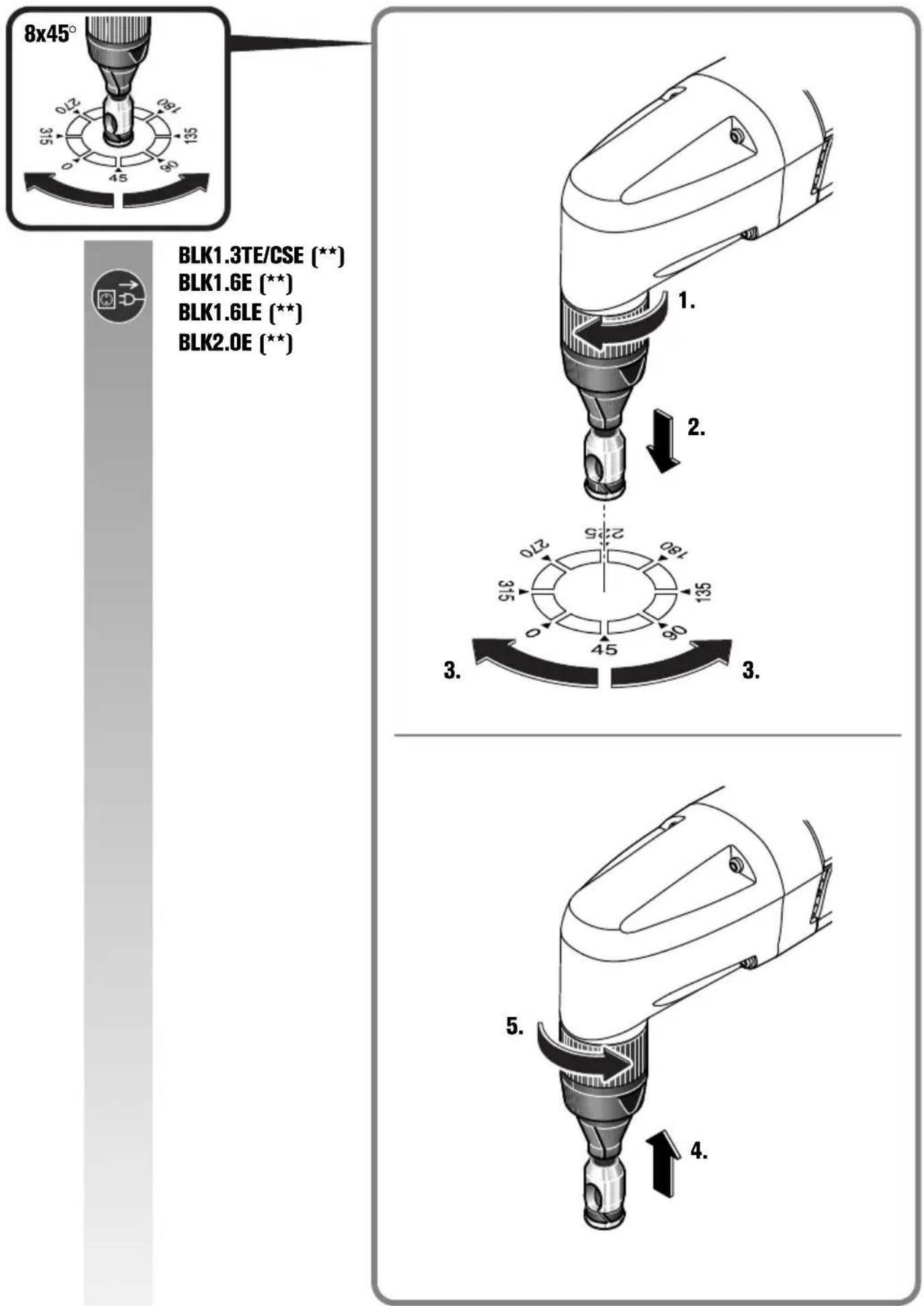

Pour les découvertes en cœur de tôle, pour le diamètre d'insertion de la matrice voir « Caractéristiques techniques »

N'arrêtez l'outil électrique qu'après l'avoir retiré de la trace de coupe.

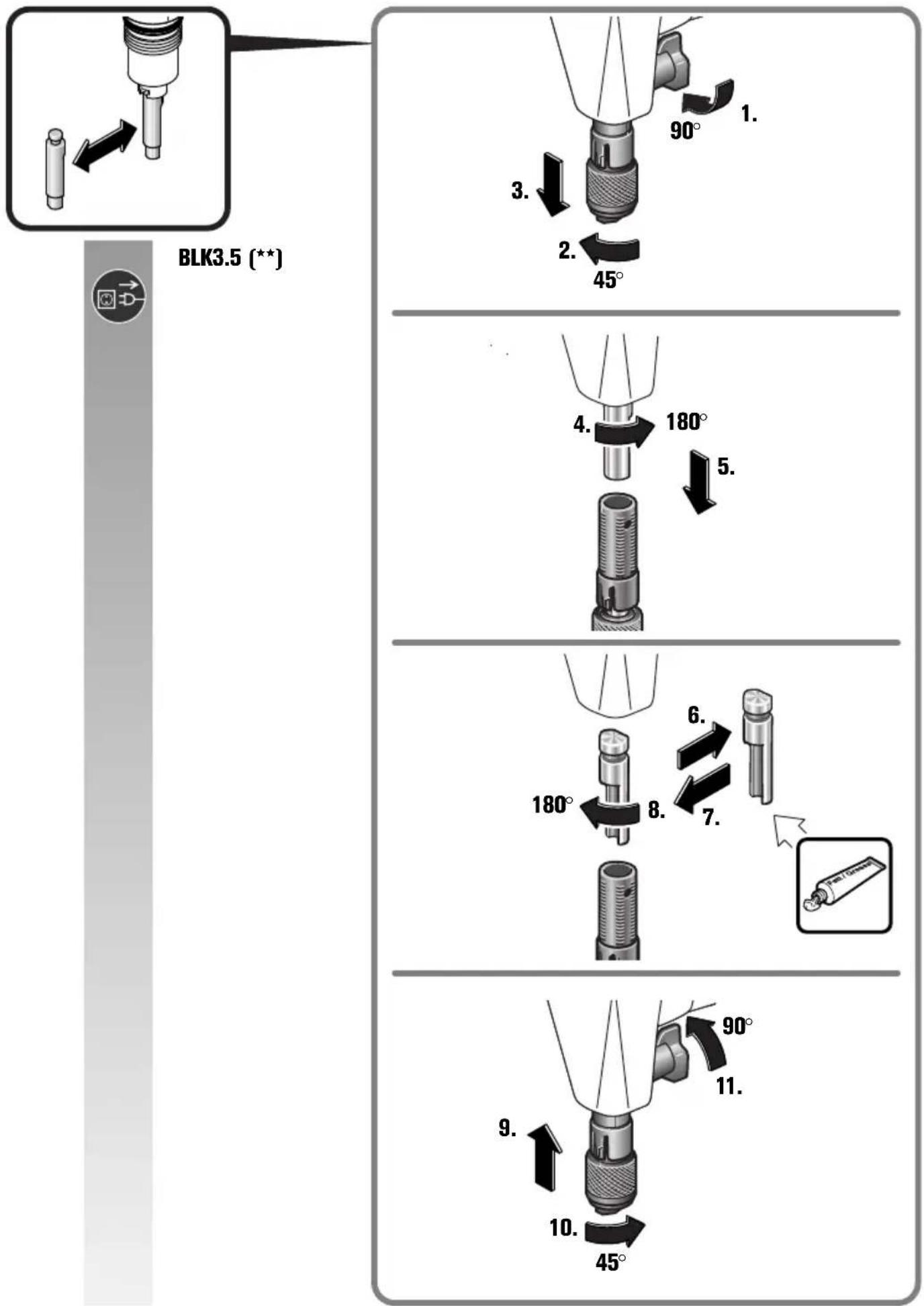

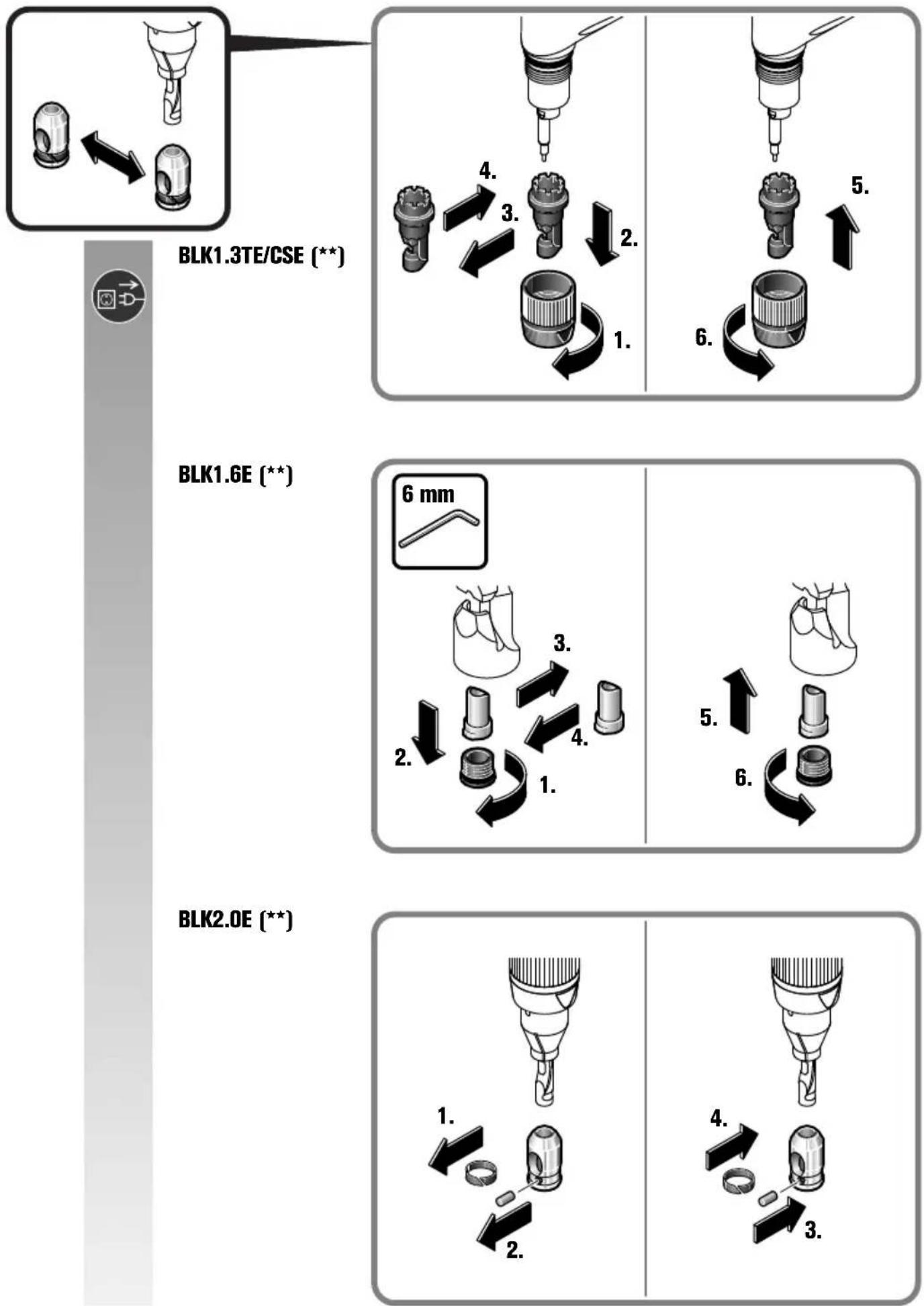

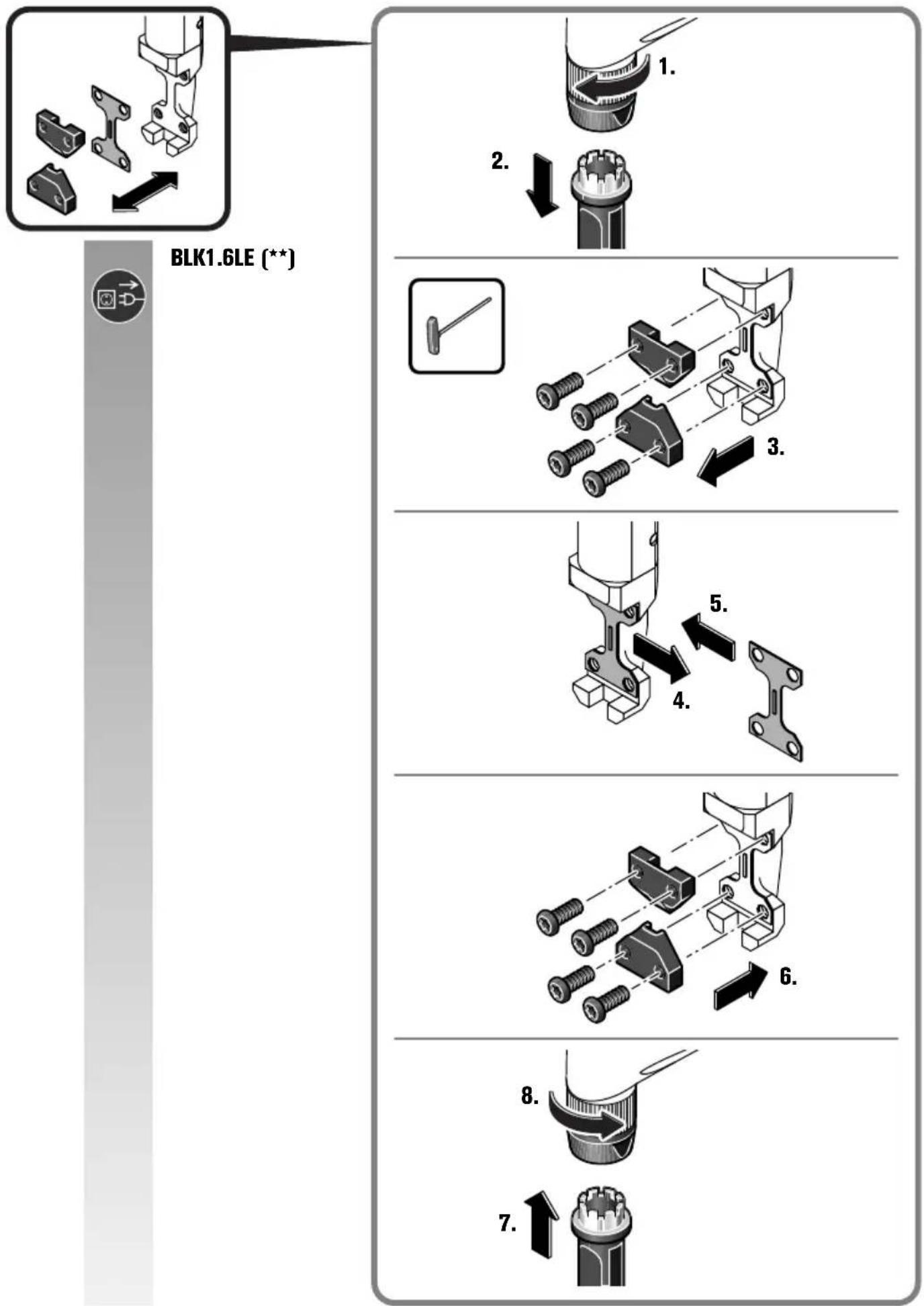

Une dégradation de la vitesse de coupe laisse présumer une usure du pointon et la matrice.

BLK1.3TE (^ ) / BLK1. 3CSE (^ ) / BLK1. 6E (^**) / BLK1. 6LE

(^**) : Ni le pointon ni la matrice ne peuvent être réaffutés.

BLK2.0E (^**) / BLK3.5 (^ ) / BLK5.0 (^ ) : Il est possible de réaffûter le pointon - pas la matrice - si la longueur du pointon réaffûté n'est pas inférieure à la longueur minimum de la matrice.

Matrice Longueur min.	du poinçon
BLK2.0E (**)
3 13 09 040 00 2 45 mm
BLK3.5 (**)
3 13 09 093 00 3 51,5 mm
3 13 09 094 00 1 51,5 mm
BLK5.0 (**)
3 13 09 109 00 2 58,8 mm
3 13 09 107 00 0 56,6 mm
3 13 09 108 00 8 54,5 mm

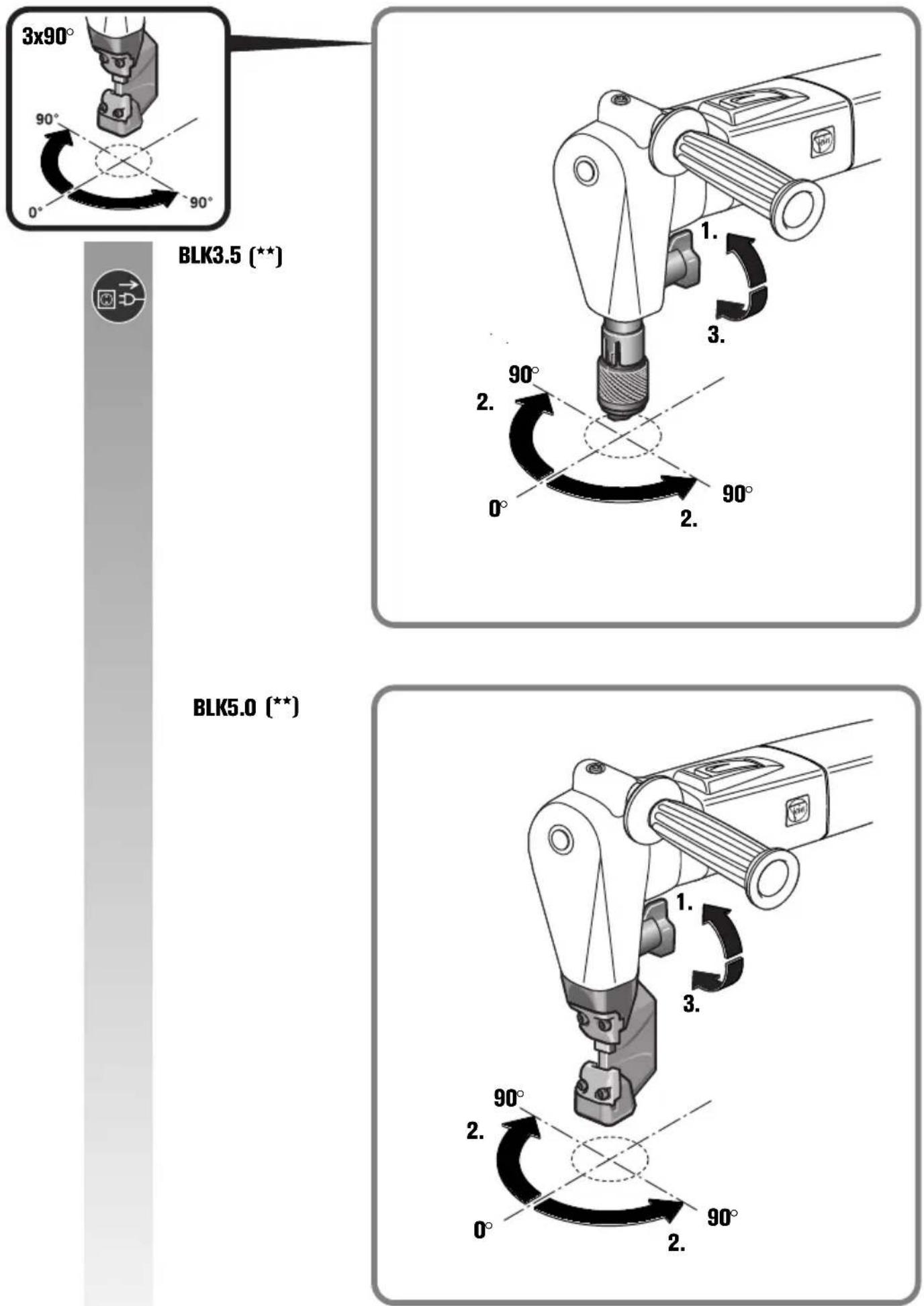

BLK2.0E (^ ) / BLK3.5 ( ^ ) : Lorsqu'un gabarit de découvert est utilisé, la grignoteuse sera guidée contre le gabarit par la collerette supérieure du porte matrice. La distance entre le gabarit et le bord réellement coupé est de 2,5mm.

Pour le gabarit, une épaissur de 2 mm min. est recommandée. L'épaissur totale du gabarit et de la piece ne doit pas dépasser 5,5 mm.

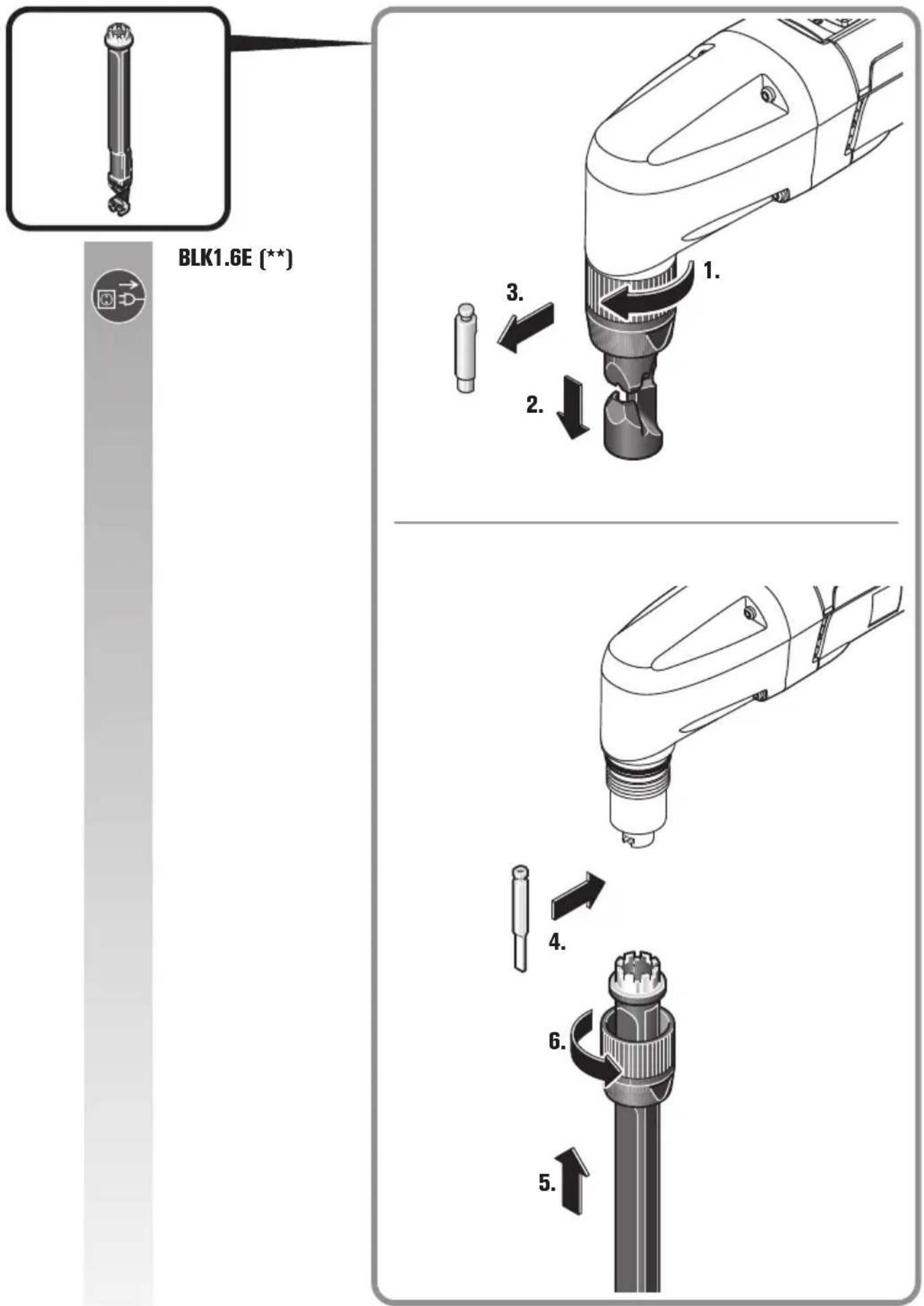

BLK1.6E : Pour travailler des tôles moulurées, il est possible de monter le set à profiler 160 disponible en option. (voir page 14)

Travaux d'entretien et service après-vente.

En cas de conditions d'utilisation extrêmes, lors du travail de matériaux métalliques, des poussières conductrices pourraient se déposer

Ceci pourrait endommager la double isolation de l'outil électrique.

Soufflez souvent de l'air comprimé sec et sans huile dans l'intérieur de l'outil électrique à travers les ouïes de ventilation et placez un dispositif différentiel à courant résiduel (DDR) en amont.

Enduire légèrement de graissé les surfaces de contact entre le point et le porte-matrice.

Les produits ayant été en contact avec de l'amiante ne doivent pas être réparés. Eliminez les produits contaminés par l'amiante conformément aux dispositions nationales relatives à l'élimination de déchets contenant de l'amiante.

Si le câble d'alimentation de l'outil électrique est endommagé, le faire remplacer par le fabricant ou son représentant.

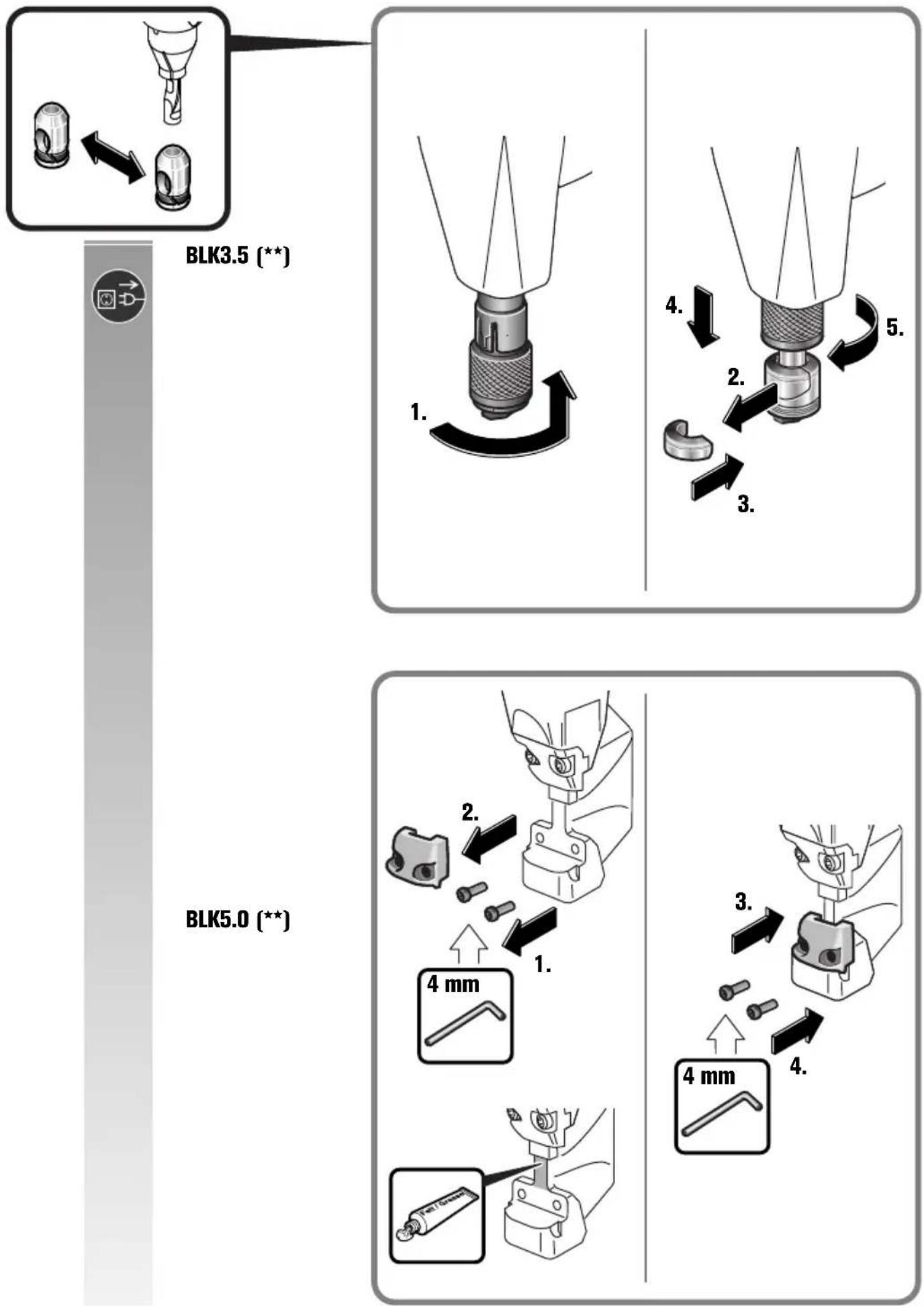

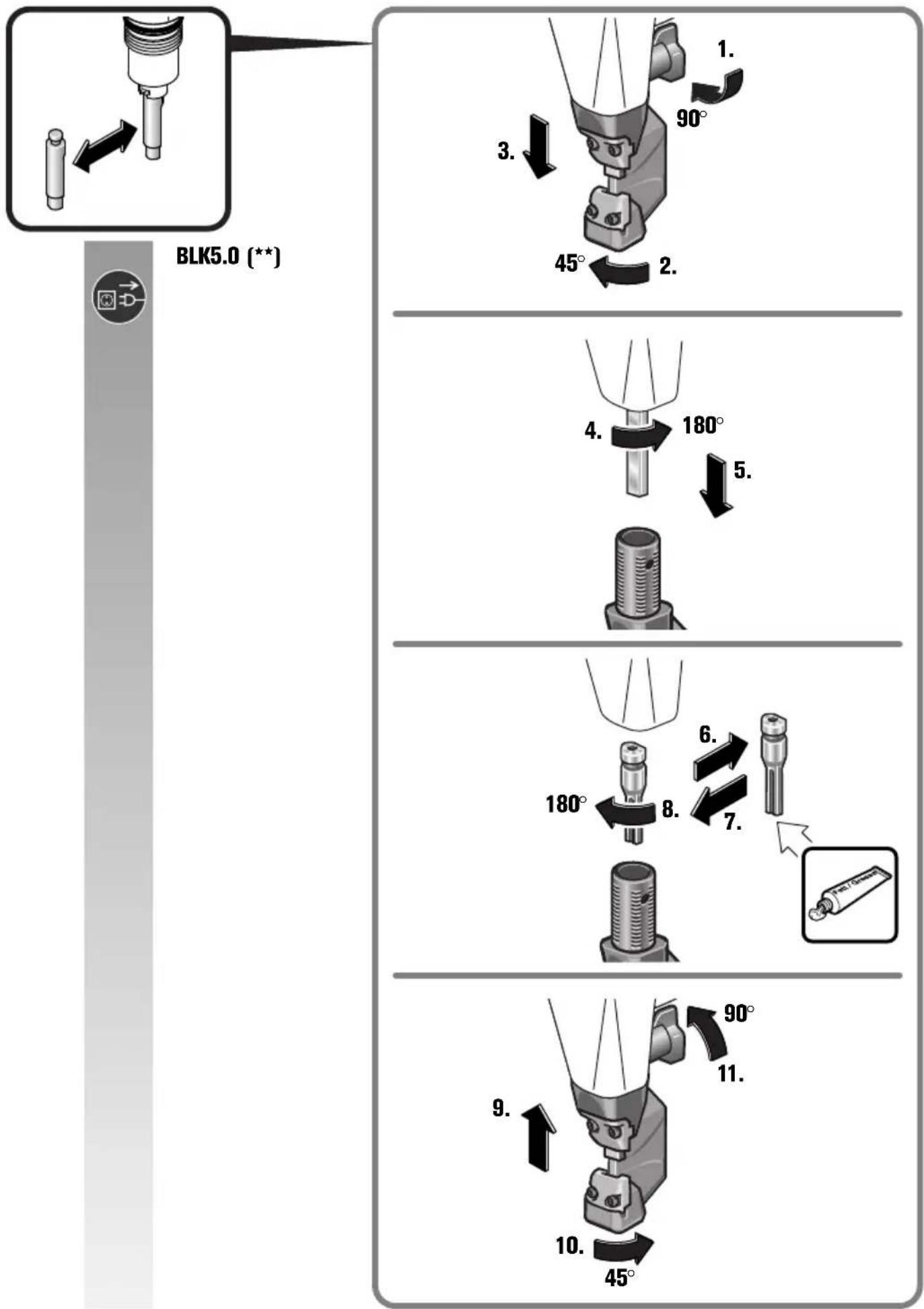

Si nécessaire, vous pouvez remplacer vous-même les éléments suivants : Outils d'application

Garantie.

La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant. Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.

Déclaration de conformité.

La Déclaration CE est uniquement valable pour les pays de l'Union européenne et de l'AELE (Association Européenne de Libre-Echange) et uniquement pour les produits destinés au marché de l'UE ou de l'AELE. Une fois que le produit a été mis sur le marché de l'UE, la marque UKCA cesse d'être valable.

La Déclaration UKCA est uniquement valable pour le marché Britannique (Angleterre, Pays de Galles et Écosse) et uniquement pour les produits destinés au marché Britannique. Une fois que le produit a été mis sur le marché Britannique, le marquage CE cesse d'être valable.

L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la première page de la présente notice d'utilisation.

Dossier technique auprès de: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd

Protection de l'environnement, recyclage.

Rapportez les emballages, les outils ÉLECTriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.
