| Ürün tipi | Taşınabilir tırtıl makası (kesme makası) |
| Marka | Fein |
| Model | BLK 1.3 TE |
| Besleme | Şebeke (kablolu) |
| Çekilen güç | 350 W |
| Faydalı güç | 210 W |
| Boşta strok sayısı | 1000-1800 dk⁻¹ |
| Maks. çelik kalınlığı (400 N/mm²) | 1,3 mm |
| Maks. çelik kalınlığı (600 N/mm²) | 0,8 mm |
| Maks. çelik kalınlığı (800 N/mm²) | 0,6 mm |
| Maks. alüminyum kalınlığı (250 N/mm²) | 2,0 mm |
| Matris takma çapı | 19,0 mm |
| Eğri kesimler için min. iç yarıçap | 25,0 mm |
| Ağırlık (EPTA) | 1,75 kg |
| Ses basıncı seviyesi | 88,5 dB(A) |
| Ses gücü seviyesi | 99,5 dB(A) |
| Belirsizlik K | 3 dB |
| Titreşim emisyonu (ah) | 7,6 m/s² |
| Titreşim belirsizliği | 1,5 m/s² |
| Çift izolasyon | Evet |
| Bakım | Havalandırma deliklerine kuru basınçlı hava üfleyin; temas yüzeylerini yağ çözücü ile yağlayın |
| Zımba yeniden bileme | Yeniden bilenemez (BLK1.3TE) |
Sık sorulan sorular - BLK 1.3 TE Fein
Kullanıcıların soruları hakkında BLK 1.3 TE Fein
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Makas PDF formatında ücretsiz! Kılavuzunuzu bulun BLK 1.3 TE - Fein ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. BLK 1.3 TE markasının Fein.
KULLANIM KILAVUZU BLK 1.3 TE Fein

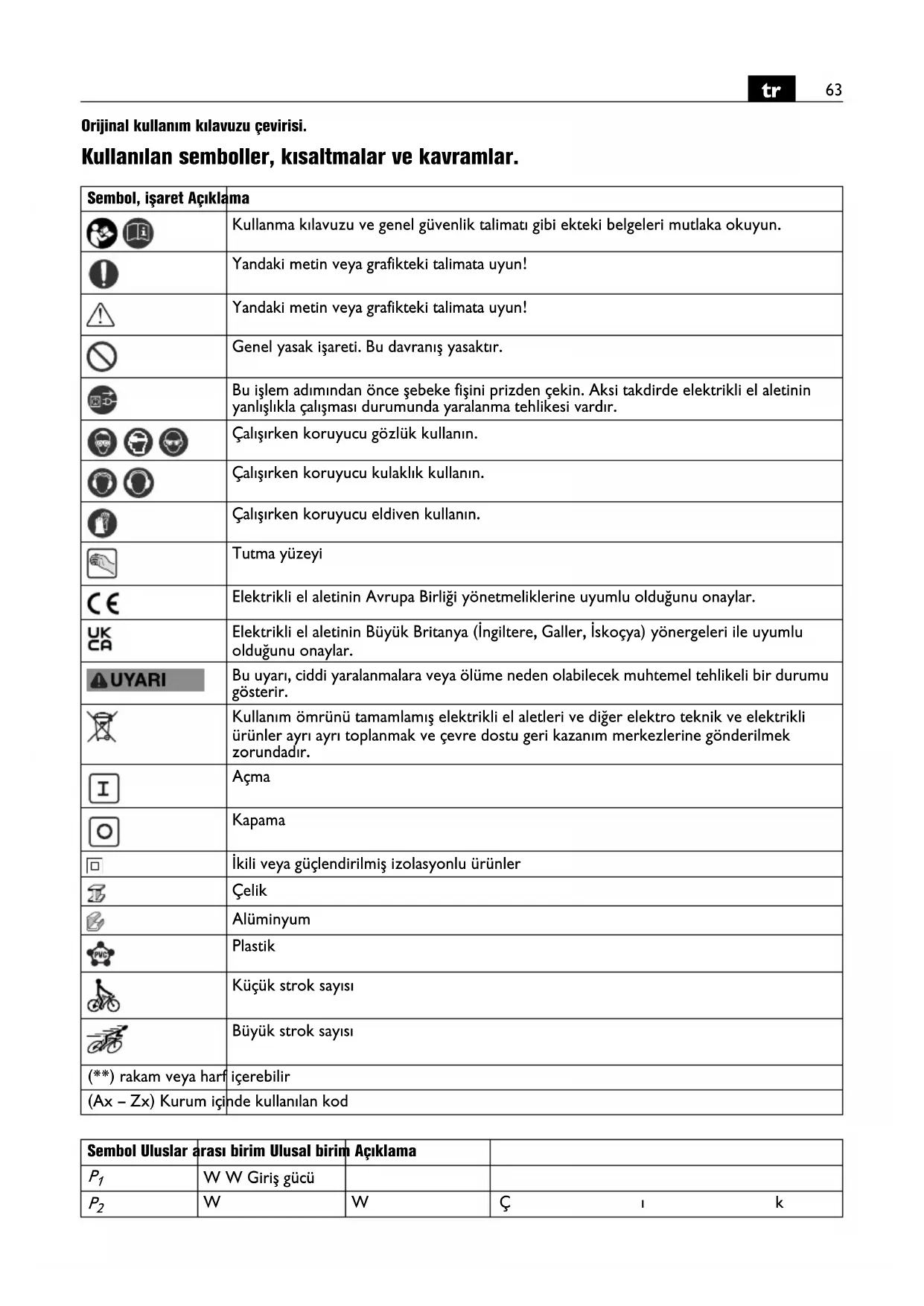

Kullanilan semboller, kisaltmalar ve kavramlar.
| Sembol,,isaret Açıklamı | |
| Kullanı kılıvuzu ve genel güvenlik talimatı gibi ektekleri belgeleri mutlaka okuyun. | |
| Yandaki metin veya grafikteki talimata uyun! | |
| Yandaki metin veya grafikteki talimata uyun! | |
| Genel)yasak isareti. Bu davranış yasaktır. | |
| Bu,islem adımindan.Once,isbeke,isini prisizen,iskin.Aksi takdirde elektrikli el aletinin yanlışkıç,ismasi durumunda yaralanma tehlikesi yardır. | |
| Çalışırkenkoruyucu).(Gölçük kullanı.) | |
| Çalışırkenkoruyucu kulakkıncullanı. | |
| Çalışırkenkoruyucu ediven kullanı. | |
| Tutma:yüzeyi | |
| CE | Elektriklile al aletinin Avrupa Birlügünetmeliklerine uyumlulu oluguunu onaylar. |
| UKCA | Elektriklile al aletinin Büyük Britanya(Ingilitere,Galler,iskoçya)yönergeleri ile uyumlulu oluguunu onaylar. |
| UYYARI | Bu uyari, ciddi yaralanmalarafa vety Ölüme neden olabilecek muhtemel tehlikeli bir durumu).(Ödörsterir.) |
| Kullanı Ömrünü tamamlam,is elektriklile al aletleri ve diğer elektro teknik ve elektriklileru,yarı ayrı toplanmak ve,isvre dostu geri kazanan merkezlerine).(Zorundadır.) | |
| I | Açma |
| Kapama | |
| İkili veya).(Ödörstrok isyanı)izolasyonlu.isnulcr | |
| Çelik | |
| Alüminyum | |
| Plastik | |
| Kılıçuk strok isyanı | |
| Büyük strok isyanı | |
| (**)rakam veya harfıçerebilir | |
| (Ax-Zx) Kurum,isinde kullanınan kod | |
| Sembol Uluslar | arası birim Ülusalbirim | Açıklama | |
| P1 | W W GirişGPCU | ||
| P2 | W | W | ÇI K |
| Sembol | Uluslararasibirim | Ulusalbirim | Açıklama |
| n0 | /min, min-1, rpm,r/min | /dak Boştaki strokayoı | |
| nS | m/min m/dak Kesme | hizı | |
| UV | V | N | o m |
| fHz Hz Frekans | |||
| M... | mm mm Ölcü, metrik diş | ||
| Ø mm mm Yuvarlak bir parçanın capi | |||
| Fe 400 | mm mm 400 N/mm | 2 kadarolan Çelikte maksimum malzeme kalinligi | |
| Fe 600 | mm mm 600 N/mm | 2 kadar kadarolan Çelikte maksimum malzeme kalinligi | |
| Fe 800 | mm mm 800 N/mm | 2 kadarolan Çelikte maksimum malzeme kalinligi | |
| AI 250 | mm mm 250 N/mm | 2 kadarolan alüminyumda maksimum malzeme kalinligi | |
| mm mm İcten kesmei,islerde kılıvuz delikçapi | |||
| mm mm İç kavis yarıçapi, minimum | |||
| kg kg | Ağırkı EPTA-Procedure 01'e uygün | ||
| pA | dB | dB | Ses bas中国特色 seviyesi |
| wA | dB | dB | Gürültü emisyonu seviyesi |
| pCpeak | dB | dB | En:yüksek ses bas中国特色 seviyesi |
| K... | Tolerans | ||
| a | m/s2 | m/s2 | Titreşim emisyon değeri EN 62841'e gere (üç)yönün vektör toplamı) |
| ah | m/s2 | m/s2 | Titreşim emisyon değeri |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,dak, m/s2 | Temel ve türetilen değerler uluslararası birimler sistemi S'den alinmışı. | |
Güvenliginiz icin.
UYARI
Butun guvenlik talimat ve uyarilarini
okuyun. Güvenlik talimat ve uyarilarina uyulmadigi takdirde elektrik carpması, yangin ve/veya agr yaralanmalara neden olun bilir.
Bütin guvenlik talimati ve uyarilarini ilerde kullanmak üzere saklayin.
Bu kullanma kilavuzunu ve ekteki "Genel güvenlik talimati" 'ni (ürün kodu
341 30 465 06 0) esasli biçimde okuyup tam olarak anlamadan bu elektrikli el aletini kullanmayin.
Anilan belgeleri ileride kullanmak uzere saklayin ve elektrikli el aletini baskalarina verdiginizde veya devrettiginizde bu belgeleri de verin.
Ilgili ulusal calisma hukumlinerine de uyun.
Elektrikli el aletinin tanimi:
Hava kosullarina karşi korunmali ortamlarda, FEIN tarafindan izin verilen uçlar ve aksesuarla saclarin kesilmesi ve dar kavisli icten kesme ilerinde kullanlan elle yönlendirilen tarnaklı sac kesme makinesi.
BLK3.5/BLK5.0 (^**) Bu elektrikli el aleti ISO 8528 normu, G2 tipine uygun yeterli güce sahip alternatif akim jeneratorlerinde kullanilmaya uygun olarak tasarlanmistr. Distorsiyon orani 10^ u asacak olursa bu norma uygunluk saglanmaz. Kuskulu durumlarda kullandiginiz jeneratorun özellikleri hakinda bilgi alin.
Özel güvenlik talimati.
Alette birlikte teslim edilen ek tutamağlı kullanin. Aletin kontrolsunn kaykı yaralanmaları neden olabilir.
Kisisel koruyucu donanim kullanin. Yaptiginiz ilegone tam yuz siperligi, goz koruma donanimi veya koruyucu gozluk kullanin. Eger uygunsa kucuk taslama ve malzeme parcaciciklarina karıkoruma saglayan toz maskesi, koruyucu kulaklik, koruyucu is eldivenleri veya özel istnluğu kullanin. Gozler Çesiti ulgulamalarda etrafa savrulan parcaciciklardan korunmaldir. Toz veya soluma maskesi calisma sirasinda ortaçkan tozlari filtre eder. Uzun sure yuksek gürultü altinda calisirsaniz isitme kaybina ugrayabilirsiniz.
Is parcasini emniyete alin. Bir germe donanimi ile emniyete alinmis is parcasi elle tutmaya oranla daha guvenli islenir.
Elektrikli el aletinin üstne etiket ve isaretlerin vidalanması veya perçinenmesi:yasaktur.Hasar goren izolasyon elektrik carpmasina karı koruma saglamaz. Yapisi etiketler kullanin.
Elektrikli el aletinin ureticisi tarafindan ozel olarak gelifistilmemis veya onaylanmami aksesuar kullanmayin. Herhangi bir aksesuarin elektrikli el aletinize uymasi güvenli isletme icin tek basina yeterli degildir.
Elektrikli el aletinin havalandirma araliklarini metal olmayan araclarla duzenli araliklarla temizleyin. Motor fani tozu govdenin icine ceker. Metal tozunun asiri olcude birikmesi elektriksel tehlike yaratir.
Aleti calistirmadan once her defasinda sebeke baglanti kablosunda ve sebeke fisinde hasar olup olmadigi kontrl edin.
Tavsiye: Elektrikli aletini daima 30 mA veya daha üşük hatali akim değerine sahipbir hatali akim koruma Şalteri (RCD) üzerinden calistırın.
El kol titreşimi
Bu talimatta belirtilen titresim seviyesi EN 62841'e uygun bir olçme yontemi ile belirlenmis olup, elektrikli el aletlerinin mukayesinde kullanilabilir. Bu deger ayrica kullaniciya binen titresim yukününGPCi olarak tahmin edilmesine de uygundur.
Belirtilen titresim seviyesi elektrikli el aletinin temel kullanımarina attir. Ancak elektrikli el aleti farkli uzlar veya yetersiz bakimla farkli,islerde kullanılacak olursa, titresim seviyesinde farkliliklar ortaya seks bilir. Bu da toplam calisma suresinde kullanıya binen titresim yükün ünmeli olçude artırabilir.
Kullaniciya binen titresim yukunu tam olarak tahmin edebilmek icin, aletin kapali veya aik oldugu halde gerekten kullanimda olmadigi sureler de dikkate alnmaldir. Bu, toplam calisma suresinde kullaniciya binen titresim yukunu onemli olcüde azaltabilir.
Kullaniciyi titresim etkilerine karstikorumak üzere ek Güvenlik önlemleri tespit edin;örnegin: Elektrikli el aletinin ve uçlarin bakimi, ellerin sicut tutulması, is sureçlerinin organize edilmesi.
Calısrıken dikkat edilmesi gerekenhususlar.
Elektrikli el aletini her zaman calisir durumda is parcasina yoneltin.
Calisirken elektrikli el aletini mumkun oldugu kadar is parcasi yuzeyine dik tutun.
Elektrikli el aletini duzenli ve hafif itme kuvvetli ile kesme yonunde hareket ettirin. Asiri itme kuvveti uclarin kullanim omrunü onemli olciude kisaltir. Saclari kaynak yerlerinden kesmeyin. Maksimum malzeme kalinligini asan cok katmani saclari kesmeyin.
Zimba ve matrisin kullanim omrlerini uzatmak icin kesme hatti boyunce bir kayici madde sürülmesi tavsije olunur:
- Celik saclari keserken: Kesme pastasi veya kesme yagi,
Aluminyumu keserker: Gazyagi.
Icten kesme yapmak icin onceden bir kilavuz delik açmak gereklidir; açilacak kilavuz deligiçn capi icin "Teknik veriler" bolümüne bakin.
Elektrikli el aletini ancak kesme*hattindan disari cektikten sonra kapatin.
Is temposu dinuyor ve belirgin olcude daha fazla itme kuvveti gerikiyorsa zimba ve matris asinmis demektir.
BLK1.3TE (^) / BLK1.3CSE ( ^) / BLK1.6E ( ^**) /
BLK1.GLE (^**) : Zimba ve matris bilenemez.
BLK2.0E (^) / BLK3.5 ( ^ ) / BLK5.0 ( ^** ) : Bilenen zimbanin uzunlugu matrisin minimum uzunlugunu aşmiyorsa zimba - matris degil - bilenebilir.
| Matris Zimbanin minimum uzunluğu | |
| BLK2.0E (**) | |
| 3 13 09 040 00 2 45 mm | |
| BLK3.5 (**) | |
| 3 13 09 093 00 3 51,5 mm | |
| 3 13 09 094 00 1 51,5 mm | |
| BLK5.0 (**) | |
| 3 13 09 109 00 2 58,8 mm | |
| 3 13 09 107 00 0 56,6 mm | |
| 3 13 09 108 00 8 54,5 mm | |
BLK2.0E (^**) / BLK3.5 (^ ) : Sablonla kesme yaparken, zimbanin alt silindirik kismi sablona temas ettirilir. Sablonla gerek kesme kenariarasindaki mesafe 2,5 mm'dir.
Sablon kalinligi minimum 2 mm olmalidir, sablonla is parcasinin toplam kalinligi 5,5 mm'yi asmamalidir.
BLK1.6E (^**) : Derin bukulu saclar kesilirken opsiyonel olarak temin edilebilen Profil-Set 160 takilabilir.
(Bakiniz: Sayfa 14)
Bakim veminteri servisi.
Asiri kullanim kosullarinda metaller
islenirken elektrikli el aletinin icinde iletken
tozlar birikebiril. Elektrikli el aletinin
koruyucu izolasyonu bundan olumsuz yonde etkilenebilir. Elektrikli el aletinin ic kismini sik sik basinci hava ile temizleyin vya bir hatali akim koruma salteri (Fl) kullanin.
Matris tutucu ile zimba arasindaki kayici yüezyleri hafifçye yaglayin.
Asbeste temas eden urunler onarim islemine gonderilemez. Asbestle kirlenen urunleri ulkenizdeki asbest icerikli atiklara iliskin yasal mevzuata uygun olarak atin.
Elektrikli el aletinin baglanti kablosu hasar gorecek olursa, uretici veya ureticinin temsilcisi tarafindan degistirilmelidir.
Aşaqudaki parçaları gerektiinde kendiniz deGeorgeBilirsiniz: Uclar
Teminat ve garanti.
Urüne ilşkin teminat piyasaya sunulduğu ülkenin yasal duzenlemeleri Çerçevesinde gelerlidir. Ayrica FEIN, FEIN üretici garantı beyanı uygun bir garantı saglar. Elektrikli el aletinizin teslimat kapsaminda bu kullanma kilavuzunda tanımlanan vya seksli gosterilen aksesuarın sadece bir parçası da bulunabilir.
Uyumluluk beyani.
CE beyani Sadece Avrupa Birligi ve EFTA üyeleri (European Free Trade Association) ve sadece AB ve EFTA pazarlama icin tasarlanan urunler icinGPCERlidir. Urun AB pazarina sunulugunda UKCA iaretiGPCERligini yitirir.
UKCA beyani Sadece Britanya pazari (Ingiltere, Galler ve Iskocya) ve Britanya pazari icin tasarlanmis urunler icin gecerlidir. Urun Britanya pazarina sunulugunda CE isareti geleerligini yitirir.
FEIN firmasi tek sorumlu olarak bu ürünün bu kullanim kilavuzunun son sayfasinda belirtilen ilgili kosullara uygun oldugunu Beyan eder.
Teknik belgelerin bulundugu merkez:
C. & E. Fein GmbH,
Çevre koruma, tasfiye.
Ambalaj malzemesi, kullanim omrunu tamamlamis elektrikli el alelteri ve aksesuar cevre dostu geri kazanim merkezine gonderilmelidir.
