BLK 1.3 TE - Schaar Fein - Gratis gebruiksaanwijzing en handleiding

Productsoort	Draagbare knabbelschaar (schaar)
Merk	Fein
Model	BLK 1.3 TE
Stroomvoorziening	Netstroom (met snoer)
Opgenomen vermogen	350 W
Nuttig vermogen	210 W
Aantal onbelaste slagen	1000-1800 min⁻¹
Max. dikte staal (400 N/mm²)	1,3 mm
Max. dikte staal (600 N/mm²)	0,8 mm
Max. dikte staal (800 N/mm²)	0,6 mm
Max. dikte aluminium (250 N/mm²)	2,0 mm
Insteekdiameter matrijs	19,0 mm
Min. binnenradius voor gebogen sneden	25,0 mm
Gewicht (EPTA)	1,75 kg
Geluidsdrukniveau	88,5 dB(A)
Geluidsvermogensniveau	99,5 dB(A)
Onzekerheid K	3 dB
Trillingsemissie (ah)	7,6 m/s²
Onzekerheid trilling	1,5 m/s²
Dubbele isolatie	Ja
Onderhoud	Droge perslucht door de ventilatieopeningen blazen; contactoppervlakken smeren met ontvetter
Herstellen van de pons	Niet herbruikbaar (BLK1.3TE)

Veelgestelde vragen - BLK 1.3 TE Fein

Hoe vervang ik de pons en matrijs?

Haal de stekker uit het stopcontact. Verwijder de oude pons en matrijs. Plaats de nieuwe volgens de montage-instructies. Stevig vastzetten. Raadpleeg de handleiding voor de onderdeelnummers.

Wat is de maximale snijdikte voor staal?

Voor staal tot 400 N/mm² is de maximale dikte 1,3 mm. Voor staal tot 600 N/mm² is dat 0,8 mm, en voor 800 N/mm² 0,6 mm.

Kan ik de pons opnieuw slijpen?

Nee, voor het model BLK 1.3 TE kunnen noch de pons noch de matrijs worden geslepen. Vervang ze bij slijtage.

Hoe smeer ik tijdens het snijden?

Breng snijpasta of snijolie aan voor staal en lampolie voor aluminium. Smeer langs de snijlijn om de levensduur van de gereedschappen te verlengen.

Wat moet ik doen als de snijsnelheid afneemt?

Een afname van de snijsnelheid duidt op slijtage van de pons en matrijs. Controleer en vervang ze indien nodig. Zorg er ook voor dat de voedingssnelheid niet te hoog is.

Kan ik gelaste platen snijden?

Nee, snijd nooit platen op de lasnaad of meerdere platen waarvan de totale dikte de maximaal toegestane dikte overschrijdt.

Welke gehoorbescherming wordt aanbevolen?

Draag geschikte gehoorbescherming, omdat het geluidsvermogensniveau 99,5 dB(A) bedraagt. Langdurige blootstelling kan het gehoor beschadigen.

Hoe reinig ik de ventilatieopeningen?

Haal de stekker uit het stopcontact. Gebruik droge, olievrije perslucht om regelmatig de ventilatieopeningen schoon te blazen. Gebruik geen metalen gereedschap om beschadiging van de isolatie te voorkomen.

Is de garantie geldig in Nederland?

Ja, de productgarantie is geldig volgens de geldende wettelijke bepalingen in Nederland. FEIN biedt daarnaast een fabrieksgarantie volgens de voorwaarden van de garantieverklaring.

Hoe moet ik het gereedschap aan het einde van de levensduur weggooien?

Gooi het gereedschap niet bij het huishoudelijk afval. Lever het in bij een recyclingcentrum. Verpakkingen en accessoires moeten ook worden gerecycled.

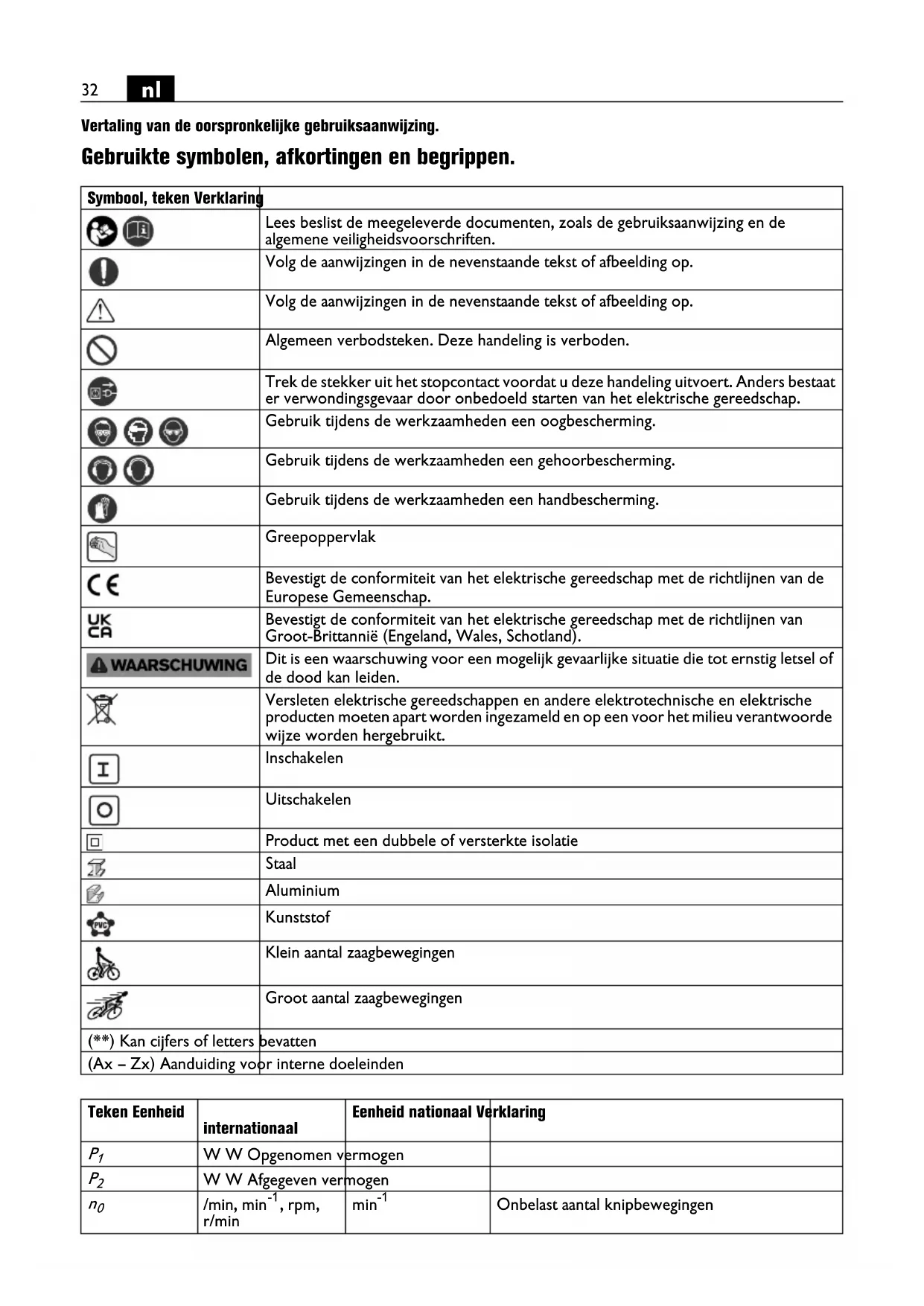

GEBRUIKSAANWIJZING BLK 1.3 TE Fein

Vertaling van de oorspronkelijke gebruiksaanwijzing.

Gebruike symbolen, afkortingen en begrippen.

Symbol, teken Verklaring
	Lees beslist de meegeleverde documenten, Zoals de gebruiksaanwijzing en de algemene verligheidsvoorschriften.
	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Algemeen verbodsteken. Deze handeling is verboden.
	Trek de stekker uit het stopcontact voordat u deze handelinguitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
	Gebruik tijdens de werkzaamheden een oogbescherming.
	Gebruik tijdens de werkzaamheden een gehoorbescherming.
	Gebruik tijdens de werkzaamheden een handbescherming.
	Greepoppervlak
	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
UKCA	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland).
WAARSCHUWING	Dit is een waarschuwing voor een möglichke gevaarlijke situatie die tot ernstig letsel of de dood kan leiden.
	Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten要去en apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
I	Inschakelen
	Uitschakelen
	Product met een dubbele of versterkte isolatie
	Staal
	Aluminium
	Kunststof
	Klein aantal zaagbewegingen
	Groot aantal zaagbewegingen
(**) Kan cijfers of letters	bevatten
(Ax - Zx) Aanduiding voor interne doeleinden

Token Eenheid	international	Eenheid nationaal Verklaring
P1	W W Opgenomen vermogen
P2	W W Afgegeben vermogen
n0	/min, min-1, rpm, r/min	min-1	Onbelast anteal knipbewegingen
Teken	Eenheid internationalaal	Eenheid nationalaal	Verklaring
nS	m/min m/min Knipsnelheid
UV V Meetspanning
fHz Hz Frecentre
M...	mm mm Maat, metrische schroefdraad
Ø mm mm Diameter van een rond deel
Fe 400	mm mm Max. materiaialdikte in staal tot 400 N/mm2
Fe 600	mm mm Max. materiaialdikte in staal tot 600 N/mm2
Fe 800	mm mm Max. materiaialdikte in staal tot 800 N/mm2
AI 250	mm mm Max. materiaialdikte aluminium tot 250 N/mm2
	mm mm Diameter van boorgat voor uitsparingen
	mm mm Min. injwendige bochtenradius
	kg kg Gewicht volgens EPTA-Procedure 01
pA	dB	dB	Geluidsdrukniveau
wA	dB	dB	Geluidsvermogenniveau
pCpeak	dB	dB	Piekgeluidsdrukniveau
K...			Onzekerheid
a	m/s2	m/s2	Trillingsmissiewaarde volgens EN 62841 (vectorsom van drierichtingen)
ah	m/s2	m/s2	Trillingsmissiewaarde
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Baiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI.

Voor uwveiligheid.

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik dit elektrische gereedschap Niet voordat u deze gebruiksaanwijzing en de meegeleverde

"Algemene veiligheidsvoorschriften" (document-number 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begren. Bewaar deze documentation voor later gebruik en geef ze mee wanner u het elektrische gereedschap doorgeeft of verkoopt.

Neem ook de geldende nationale arbeitsveiligheidsregels in acht.

Bestemming van het elektrische gereedschap:

Handgevoerde knabbelschaar voor het snijden van metaalplaat, voor uitsparingen en nauwe bochten, met de door FEIN goedgekeurde inzetgereedschappen en toebehoren zonder toevoer van water in een gegen weersinvloeden beschermde omgeving.

BLK3.5/BLK5.0 (^**) : Dit elektrische gereedschap is ook bedoeld voor gebruik aan wisselstroomgeneratoren met voldoende capaciteit die voldoen aan de norm ISO 8528,uitvoeringsklasse G2.Aan deze norm worden in het bijzonder Niet voldaan als de zogenaamde verrormingsfactor 10% overschrijdt.In geval van twijfel dient u informatie over de door u gebruekte generator in te winnen.

Bijzondere verilgheidsvoorschriften.

Gebruik de bij het gereedschap geleverde extra handgrepen. Het verlies van de controle kan tot verwondingen leiden.

Draag persoonlijke beschemende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoor-bescherming, werkhandsschoenen of een speciaal schort datkleine slijp-en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd gegenwegvliegende deeltjes die bij verschillende toepassin-gen ontstaan. Een stof- of adembeschermingsmasker要去 het bij de toepassing ontstaande stof filteren. Als u lang worden blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

Zet het werkstuk vast. Een in een spanvoorziening vast- gezet werkstuk worden steviger vastgehonden dan in uw hand.

Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een beschadigde isolatie besteht geen bescherming gegen een elektrische schok. Gebruik stickers.

Gebruik geen toebehoren dat Niet special door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgeven. Een veilig gebruik is Niet alleen geveven door het feit dat een toebehoren op uw elektrische gereedschap past.

Reinig de ventilatieopengen van het elektrische gereedschap regelmatig met een Niet-metalen gereedschap. De motorventilator zuigt stof in het machinehuis. Dit kan bij overmatige ophoping van metaalstof elektrische gezaren veroorzaken.

Controleer voor de ingebruikneming de netaansluitkabel en de netstekker op beschadigingen.

Advies: Gebruik het elektrische gereedschap.altijd via een aardlekschakelaar met een uitschakelstroom van 30m of minder.

Hand- en armtrillingen

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de hoofdzakelijkte toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting要去 ook rekening worden gehonden met dearend waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.

Leg extra verilgheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organiseatie van het arbeitsproces.

Bedieningsvoorschriften.

Beweeg het elektrische gereedschap alleen ingeschakeld maar het werkstuk.

Houd het elektrische gereedschapijdens het knippen zo veel möglichk haaks op het werkstukoppervlak.

Geleid het elektrische gereedschap gelijkmatig enlicht duwend in de kniprichting. Te sterk duwen vermindert de levensduur van de inzetgereedschappen aanzienlijk.

Knip geen metaalplaat opplaatsen waar de plaat gelast is. Knip geen metaalplaat in lagen die samen de maxi-male materiaaldikte overschrijden.

Ter verlenging van de levensduur van stempels en matrijzen worden geadviseerd om langs de beoogde kniplijn een smeermiddel aan te brengen:

• voor het knippen van staalplaat: snijpasta of snijolie,
• voor het knippen van aluminium: petroleum.

Voor het uitknippen van een uitsparing moet er worden voorgeboard. Zie voor de diameter van het boor-gat de „Technische gegevens".

Schakel het elektrische gereedschap pas uit nadat u het uit het knipspoorn heeft getrokken.

Het teken voor versleten stempels en matrijzen is een duidelijk toegenomen vereiste aandrukkracht en een geringe werksnelheid.

BLK1.3TE (^) / BLK1.3CSE ( ^) / BLK1.6E ( ^**) /

BLK2.0E (^) / BLK3.5 ( ^ ) / BLK5.0 ( ^** ) : De stempel (niet de MATRIX) kan worden geslepen als de lenghte van de geslepen stempel minstens even groot is als de minimumlengthe van de MATRIX.

Matrijs Mincumlengthe van de stempel
BLK2.0E (**)
3 13 09 040 00 2 45	mm
BLK3.5 (**)
3 13 09 093 00 3 51	5 mm
3 13 09 094 00 1 51	5 mm
BLK5.0 (**)
3 13 09 109 00 2 58	8 mm
3 13 09 107 00 0 56	6 mm
3 13 09 108 00 8 54	5 mm

BLK2.0E (^) / BLK3.5 ( ^ ) : Bij het knippen volgens sjabloon worden de sjabloon met het onderste cilindrische gedeelte van de stempelvoering afgetast. De afstand tussen sjabloon en feitelijke snijkant bedraagt 2,5 mm.

De sjabloon要去 minstens 2mm dik zich. De totale dikte van sjabloon en werkstuk mag 5,5 mm Niet overschrijden.

BLK1.6E [ ] : Voor het bewerken van diepgezoomde metaalplaat kan de als optie verkrijgbare profielset 160 worden gemonteerd. (zie pagina 14)

Onderhoud en klantenservice.

Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht-

komen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Blaas regelmatig de binnenzijde van het elektrische gereedschap via de ventilatieopengen met droge en olievrije perslucht schoon en sluit het gereedschap via een aardlekschakelaar aan.

Smeer de glijvlakken:tussen matrijshoeder en stempellicht in met vet.

Producten die met asbest in aanraking zich gekomen, mogen Niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.

Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden verrangen door de fabrikant of zich vertegenwoordiger.

De volgende delen kurz u indien nodig zich vervangen: Inzetgereedschappen

Wettelijk garantie en fabrieksgarantie.

De wettelijkarie garantie op het product geldt overeenkomstig de wettelijkke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is möglich dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreiben en afgebeelde toebehoren worden meegeleverd.

Conformiteitsverklaring.

De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.

De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE-teken zich geldigheid.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeentem met de geldende bepalin-gen die op de LASTE pagina van deze gebruiksaanwij-zing vermeld staan.

Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.
