ActiveFinder XP - Mätningsutrustning Laserliner - Gratis bruksanvisning och manual

Produkttyp	Beröringsfri spänningsdetektor
Märke	Laserliner
Modell	ActiveFinder XP
Kategori	Mätutrustning
Spänningsområde	12 VAC till 1000 VAC
Frekvens	50 till 60 Hz
Överspänningskategori	CAT IV - 1000 V
Skyddsklass	IP 67
Strömförsörjning	2 AAA-batterier 1,5 V (LR03)
Mått (L x B x H)	160 x 24 x 30 mm
Vikt (inklusive batterier)	66 g
Arbetstemperatur	0 °C till 50 °C
Förvaringstemperatur	-10 °C till 60 °C
Relativ luftfuktighet	Max. 80 % RF, utan kondens
Indikator	LED
Huvudfunktioner	Spänningslokalisering, ZOOM-funktion, ficklampa, ljud- och vibrationssignal
Säkerhet	Skyddsklass II, CAT IV, förstärkt isolering
Underhåll och rengöring	Rengör med en lätt fuktad trasa, inga lösningsmedel, förvara torrt
Medföljande tillbehör	Fickklämma
Garanti	Se häftet "Ytterligare anmärkningar och garantivillkor"

Vanliga frågor - ActiveFinder XP Laserliner

Hur upptäcker man elektrisk spänning med ActiveFinder XP?

Placera detektorns spets på det område som ska kontrolleras (kabel, uttag etc.). Om spänning finns, lyser spetsen röd och en snabb ljudsignal hörs. Kontrollera alltid de tre faserna (L1, L2, L3).

Vad betyder färgen på detektorns spets?

Spetsen lyser grönt vid påslagning. Vid normal drift blir den röd vid spänning. I ZOOM-läge lyser den orange och blir röd om spänning detekteras.

Hur använder man ZOOM-funktionen?

Håll ZOOM-knappen intryckt för att öka känsligheten (12 VAC till 1000 VAC). Spetsen lyser orange. Flytta enheten över området som ska kontrolleras; vid spänning blir spetsen röd och en signal hörs varje sekund.

Hur byter man batterierna?

Öppna batterifacket och sätt i två AAA-batterier 1,5 V (LR03) med rätt polaritet. Byt batterier om ljudsignalen blir svag eller om ficklampan tappar kraft.

Vilken skyddsklass har enheten?

ActiveFinder XP har skyddsklass IP 67, vilket innebär att den är dammtät och kan tillfälligt nedsänkas i vatten (upp till 1 meter i 30 minuter).

Kan man upptäcka spänning bakom en vägg eller metallbeklädnad?

Nej, det är omöjligt att detektera spänning bakom metallpaneler och -beklädnader. Skillnader i isolering (tjocklek och typ) kan också påverka detekteringen.

Vad gör jag om enheten inte detekterar spänning när den borde?

Kontrollera först funktionen på en känd källa (t.ex. 230 V-uttag). Se till att batterierna är laddade. Om problemet kvarstår, använd inte enheten längre och kontakta kundtjänst.

Hur stänger man av ljudsignalen?

Enheten avstängd: håll strömbrytaren intryckt tills spetsen lyser grönt. Enheten påslagen: håll strömbrytaren intryckt tills spetsen blinkar grönt. För att aktivera ljudet igen, upprepa proceduren tills ett pip hörs.

Vilka säkerhetsföreskrifter ska följas?

Använd enheten endast inom specifikationerna. Arbeta inte under spänning vid fukt. Se till att enheten är ren och torr. Respektera överspänningskategorierna och överskrid inte 600 V mellan enheten och jord i CAT III.

Hur rengör och underhåller man ActiveFinder XP?

Rengör alla komponenter med en lätt fuktad trasa. Använd inte rengöringsmedel, slipmedel eller lösningsmedel. Förvara enheten torrt och rent.

BRUKSANVISNING ActiveFinder XP Laserliner

Läs igenom hela bruksanvisningen och det medföljande häftet "Garanti och extra anvisningar". Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion/användning

Trådlös testapparat för lokalisering av elektriska spänningar (230 VAC) i kablar, eluttag, lampsocklar, säkringar, kopplingsskåps- och anläggningsdetaljer. Genom optiska och akustiska signaler samt vibration indikeras när spänning föreligger.

Säkerhetsföreskrifter

- Använd enheten uteslutande på avsett sätt inom specifikationerna.

- Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.

- Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.

- Utsätt inte apparaten för mekanisk belastning, extrema temperaturer eller kraftiga vibrationer.

- Var särskilt försiktig vid spänningar högre än 24 V/AC respektive 60 V/DC. Vid sådana spänningar råder det fara för livsfarliga strömstötar vid beröring av de elektriska ledarna.

- Finns det fukt eller andra ledande rester på apparaten, får man inte arbeta under spänning. Från och med en spänning på > 24 V/AC respektive 60 V/DC finns det vid fuktighet en ökad risk för livsfarliga strömstötar.

- Rengör och torka apparaten inför varje användning.

- Se till att apparaten vid användning utomhus bara används vid gynnsamma väderbetingelser resp. att lämpliga skyddsåtgärder vidtas.

- I överspänningskategori IV (CAT IV - 1000 V) får en spänning på 1000 V mellan testapparat och jord inte överskridas.

- Förvissa dig inför varje mätning om att såväl det område som ska mätas (till exempel en ledning) som spänningsprovaren och det använda tillbehöret (till exempel en anslutningsledning) är i ett felfritt skick. Testa enheten mot kända apparaten (exempelvis ett 230 V eluttag för AC-kontroll).

- Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.

- Beakta säkerhetsåtgärderna från lokala respektive nationella myndigheter för korrekt användning av enheten och eventuell föreskriven skyddsutrustning (t.ex. elektrikerhandskar).

- Vid mätningar i farlig närhet till elektriska anläggningar får dessa inte utföras om du är ensam och endast enligt anvisningarna från en ansvarig behörig elektriker.

- Mätapparaten ersätter inte tvåpolig kontroll av spänningsfrihet.

Tillägganvisning för användning

Följ de tekniska säkerhetsföreskrifterna för arbete på elektriska anläggningar, bland annat: 1. Koppla från strömmen. 2. Säkra mot tillkoppling av strömmen. 3. Kontrollera spänningsfrihet tvåpoligt. 4. Jorda och kortslut. 5. Täck över och säkra angränsande spänningsledande delar.

Säkerhetsföreskrifter

Användning med artificiell optisk strålning (OStrV)

Utgångsöppning LED

• Apparaten arbetar med LEDer i riskgrupp RG 0 (fri grupp, ingen risk) enligt gällande normer för fotobiologisk säkerhet (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i era aktuella fattningar.
• Strålningseffekt: Max våglängd lika med 453 nm. Genomsnittliga stråltätheten ligger under gränsvärdet för riskgrupp RG0.
• Den aktuella strålningen från LEDerna är vid avsedd användning och under förnuftiga och förutsägbara betingelser ofarlig för ögonen och huden.
• Övergående, irriterande optiska effekter (t.ex. bländning, blixtblindhet, efterbilder, påverkan på färgseendet) kan inte helt uteslutas, speciellt vid låg ljusnivå i omgivningen.
• Titta inte med avsikt direkt in i strålningskällan.
• Särskilda skyddsmekanismer krävs inte
• För att säkerställa att gränsvärdena för riskgrupp RG0 inte överskrids krävs inget underhåll.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att detta kan ha en farlig påverkan på eller störa elektroniska apparater.

Laserliner®

Symboler

Varning för farlig elektrisk spänning: Genom oskyddade spänningsförande byggkomponenter inne i huset kan en tillräcklig fara uppstå att personer utsätts för risken att få en elektrisk stöt.

Skyddsklass II: Testapparaten är försedd med en förstärkt eller dubbel isolering.

CAT IV

Överspänningskategori IV: Enheter för användning på eller i närheten av inmatning till den elektriska installationen i byggnader, sett från huvudcentralen i riktning mot nätet, till exempel elmätare, överströmsskyddsbrytare och styrenheter för nattström.

1 Isättning av batterier

Öppna batterifacket och lägg i batterier enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

Testa apparaten före varje användning med en bekant driftströmkrets i enlighet med angivet spänningsområde för apparaten.

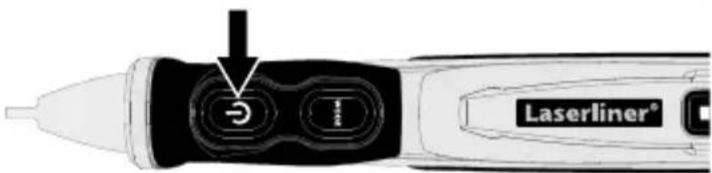

2 ON / OFF

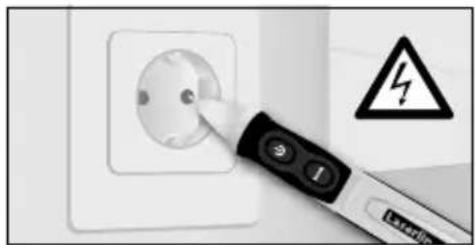

3 Lokalisera elektriska spänningar

Sätt detektorspetsen på det område som ska testas (t.ex. kabel, eluttag osv.).

Om spänning föreligger lyser detektorspetsen rött och en kort signal ljuder.

! Testa för säkerhets skull alla tre fasledarna (L1, L2, L3) om det finns spänning!

Om den akustiska signalen är svag eller ficklampan har minskad effekt ska batterierna bytas.

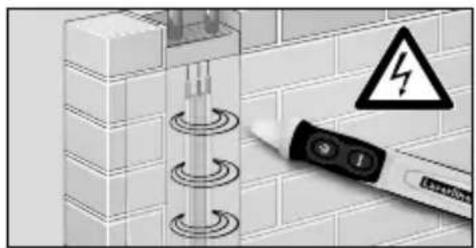

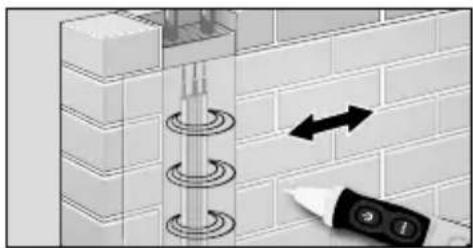

4 ZOOM-funktion

Med intryckt ZOOM-knapp ökar apparatens känslighet (12 VAC till 1000 VAC). Därmed kan spänningsfält lokaliseras på större avständ när apparaten förs över det område som ska testas.

Om man trycker på ZOOM-knappen lyser detektorspetsen orange.

Om spänning föreligger lyser detektorspetsen och en signal ljuder en gång i sekunden.

!

Observera att det alltid kan finnas spänning trots att en indikation på detta uteblir. På grund av skillnader i konstruktion på kontakter eller olika slags isolering (tjocklek och typ) kan funktionaliteten påverkas. Bakom paneler och lock av metall kan ingen spänning upptäckas.

5 Ficklampa

För att slå på och av ficklampan, tryck på knapp 5.

Laserliner®

6 Signalton

Slå av signalton:

Apparaten är avstängd: Håll ner PÅ/AV-knappen (2) tills detektorspetsen lyser grönt.

Apparaten är på. Håll ner PÅ/AV-knappen (2) tills detektorspetsen blinkar grönt.

Slå på signalton:

Håll ner PÅ/AV-knappen (2) tills detektorspetsen blinkar grönt och en signal ljuder.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

Tekniska data Tekniska ändringar förbehålls. 02.2017

Indikator	Lysdiod
Spänningsområde	12 VAC ~ 1000 VACFrekvens 50 ... 60Hz
Överspänningskategori	CAT IV - 1000 V(ej kondenserande)Nedsmutsningsgrad 2
Skyddsklass	IP 67
Strömkälla	2 x 1,5 AAA (NEDA 24A/IEC LR 03)
Arbetsbetingelser	0°C ... 50°C, Luftfuktighet max.80 % rH, icke-kondenserande,Arbetshöjd max 2 000 m
Förvaringsbetingelser	-10°C ... 60°C, Luftfuktighet max.80 % rH
Mått (L x H x B)	160 x 24 x 30 mm
Vikt (inklusive batterier)	66 g

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=acfixp

!
