Tuotetyyppi	Kosketukseton jännitteenilmaisin
Merkki	Laserliner
Malli	ActiveFinder XP
Kategoria	Mittalaitteet
Jännitealue	12 V AC - 1000 V AC
Taajuus	50-60 Hz
Ylijänniteluokka	CAT IV - 1000 V
Suojausluokka	IP 67
Virtalähde	2 AAA-paristoa 1,5 V (LR03)
Mitat (P x L x K)	160 x 24 x 30 mm
Paino (paristot mukaan lukien)	66 g
Käyttölämpötila	0 °C - 50 °C
Säilytyslämpötila	-10 °C - 60 °C
Suhteellinen kosteus	Enint. 80 % RH, ei kondenssia
Ilmaisin	LED
Päätoiminnot	Jännitteen paikannus, ZOOM-toiminto, taskulamppu, ääni- ja tärinähälytys
Turvallisuus	Suojausluokka II, CAT IV, vahvistettu eristys
Huolto ja puhdistus	Puhdista kevyesti kostutetulla liinalla, ei liuottimia, säilytä kuivassa
Mukana tulevat lisävarusteet	Taskukiinnike
Takuu	Katso "Lisähuomautukset ja takuutiedot" -vihko

Usein kysytyt kysymykset - ActiveFinder XP Laserliner

Kuinka havaita sähköjännite ActiveFinder XP:llä?

Aseta ilmaisimen kärki tarkastettavalle alueelle (kaapeli, pistorasia jne.). Jos jännite on läsnä, kärki syttyy punaiseksi ja nopea äänimerkki kuuluu. Tarkista aina kaikki kolme vaihetta (L1, L2, L3).

Mitä ilmaisimen kärjen väri tarkoittaa?

Kärki syttyy vihreäksi virran kytkeytyessä. Normaalikäytössä se muuttuu punaiseksi jännitteen läsnä ollessa. ZOOM-tilassa se syttyy oranssiksi ja muuttuu punaiseksi, jos jännite havaitaan.

Kuinka käyttää ZOOM-toimintoa?

Pidä ZOOM-painiketta painettuna herkkyyden lisäämiseksi (12 V AC - 1000 V AC). Kärki syttyy oranssiksi. Siirrä laitetta tarkastettavalla alueella; jännitteen läsnä ollessa kärki muuttuu punaiseksi ja äänimerkki kuuluu sekunnin välein.

Kuinka vaihtaa paristot?

Avaa paristolokero ja aseta kaksi AAA 1,5 V (LR03) paristoa napaisuus huomioiden. Vaihda paristot, jos äänimerkki heikkenee tai taskulamppu himmenee.

Mikä on laitteen suojausluokka?

ActiveFinder XP:n suojausluokka on IP 67, mikä tarkoittaa, että se on pölytiivis ja voidaan tilapäisesti upottaa veteen (enintään 1 metri 30 minuutin ajan).

Voiko jännitteen havaita seinän tai metallipäällysteen takaa?

Ei, jännitettä ei voida havaita metallipaneelien ja -päällysteiden takaa. Eristyksen erot (paksuus ja tyyppi) voivat myös vaikuttaa havaitsemiseen.

Mitä tehdä, jos laite ei havaitse jännitettä, vaikka sen pitäisi?

Tarkista ensin toiminta tunnetulla lähteellä (esim. 230 V pistorasia). Varmista, että paristot ovat ladattuja. Jos ongelma jatkuu, älä käytä laitetta enää ja ota yhteyttä huoltopalveluun.

Kuinka äänimerkki kytketään pois päältä?

Laite pois päältä: pidä virtakytkintä painettuna, kunnes kärki syttyy vihreäksi. Laite päällä: pidä virtakytkintä painettuna, kunnes kärki vilkkuu vihreänä. Ota ääni takaisin käyttöön toistamalla toimenpide, kunnes kuuluu piippaus.

Mitä turvallisuusohjeita on noudatettava?

Käytä laitetta vain määritysten mukaisesti. Älä työskentele jännitteen kanssa kosteudessa. Varmista, että laite on puhdas ja kuiva. Noudata ylijänniteluokkia äläkä ylitä 600 V laitteen ja maan välillä CAT III:ssa.

Kuinka ActiveFinder XP puhdistetaan ja huolletaan?

Puhdista kaikki osat kevyesti kostutetulla liinalla. Älä käytä puhdistusaineita, hankausaineita tai liuottimia. Säilytä laite kuivassa ja puhtaassa paikassa.

KÄYTTÖOHJE ActiveFinder XP Laserliner

Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminnot ja käyttö

Kosketukseton mittalaite sähköjännitteen (230 V AC) toteamiseen kaapeleista, pistorasioista, lamppurasioista, sulakkeista, kytkentäkaapeista ja komponenteista. Jännite ilmaistaan merkkivalolla, äänimerkillä ja värinällä.

Turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöinraukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.

- Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.

- Yli 24 V / AC tai 60 V / DC jännitteitä mitattaessa pitää noudattaa erityistä varovaisuutta. Jännitteellisen johtimen koskettaminen voi näillä jännitteillä aiheuttaa hengenvaarallisen sähköiskun.

- Jos laitteen pinnalla on kosteutta tai muuta sähköä johtavaa ainetta, laitetta ei saa kytkeä jännitteeseen. Yli > 24 V / AC ja 60 V / DC jännitteillä kosteus voi aiheuttaa hengenvaarallisen sähköiskun.

- Puhdista ja kuivaa laite ennen käyttöä.

- Huomaa, että käytät laitetta ulkona vain sopivan sään vallitessa ja tarkoituksenmukaisia suojaustoimia käyttäen.

- Ylijännitekategoriassa IV (KAT IV – 1 000 V) jännite ei saa ylittää 1 000 V tarkistuslaitteen ja maan välillä.

- Varmista ennen jokaista mittausta, että testattava kohde (esim. kaapeli), mittalaite ja tarvikkeet (esim. liitäntäkaapeli) ovat moitteettomassa kunnossa.Testaa laite tunnetulla jännitelähteellä (esim. 230 V pistorasia ennen AC-testausta).

- Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.

- Noudata paikallisia ja kansallisia laitteen käyttöä koskevia työsuojelumääräyksiä. Käytä tarvittaessa suojavarusteita, esim. sähköasentajan käsineitä.

- Älä suorita vaarallisen lähellä sähkölaitteita tehtäviä töitä yksin ja suorita ne ainoastaan valtuutetun sähköasentajan ohjeiden mukaisesti.

- Mittalaite ei korvaa kaksinapaista jännitteettömyyen tarkastusta.

Lisäohjeita

Noudata yleisesti hyväksyttyjä sähkölaitteiden turvallisuutta koskevia teknisiä periaatteita, esimerkiksi: 1. Kytke irti verkosta 2. Estä tahaton verkkoon uudelleen kytkeminen 3. Tarkista jännitteettömyys kaksinapaisesti 4. Maadoita ja oikosulje 5. Varmista ja peitä lähellä sijaitsevat jännitteiset osat.

Turvallisuusohjeet

Keinotekoinen optinen säteily OStrV

LED-lähtö

• Laitteen LEDit kuuluvat riskiryhmään RG 0 (vapaa ryhmä, ei riskiä) voimassa olevien fotobioottista turvallisuutta koskevien standardien (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) mukaan.
• Säteilyteho: Huippuaallonpituus 453 nm. Keskimääräiset säteilymäärät alittavat riskiryhmän RG0 raja-arvot:
• LEDien säteily on määräysten mukaisessa käytössä ja ennakoitavissa olosuhteissa vaaratonta ihmissilmälle ja -iholle.
• Ohimeneviä häiritseviä optisia vaikutuksia (esim. häikäisy, salamasokeus, jälkikuvat, värinään heikkeneminen) ei voida kokonaan sulkea pois, erityisesti huonoissa valaistusolosuhteissa.
• Älä katso pitkiä aikoja suoraan valonlähteeseen.
• Erityisiä suojaustoimenpiteitä ei tarvita.
• Laite ei tarvitse huoltoa riskiryhmän RG 0:n raja-arvojen alittumisen takaamiseksi.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia tai se voi aiheuttaa häiriöitä sähköisissä laitteissa.

Laserliner®

Merkit

Varoitus vaarallisesta sähköjännitteestä: Suojaamattomat, sähköä johtavat rakenneosat saattavat aiheuttaa kotelon sisällä vaaran, jolloin henkilöllä on riski saada sähköisku.

Suojausluokka II: Tarkistuslaitteessa on vahvistettu tai kaksinkertainen eristys.

CAT IV

Ylijänniteluokka IV: Luokkaan kuuluvia sähkölaitteita käytetään asennuksen liittymiskohdassa ennen pääkeskusta, tällaisia laitteita on esim. sähkömittarit, päävarokkeet ja tariffinohjauslaitteet.

1 Paristojen asettaminen

Avaa paristolokero ja aseta paristot sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

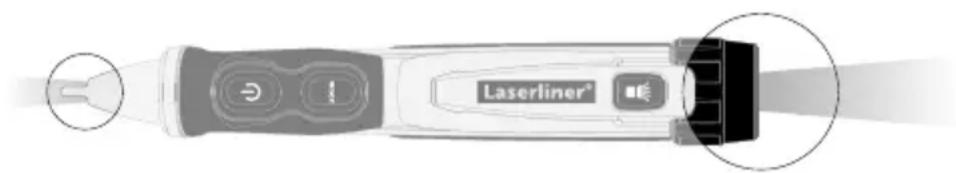

1 Tunnistinkärki työvalolla

3 ZOOM-toiminto on/off

5 Valaisin on/off

2 Päälle/pois-painike

4 Taskuklipsi

6 Valaisin

7 Paristolokero

Tarkista laite ennen jokaista käyttökertaa laitteelle annetun jännitealueen mukaisesti sellaisessa virtapiirissä, jonka tunnet.

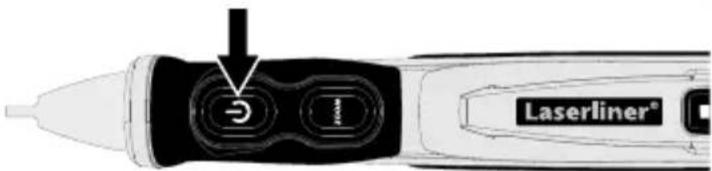

2 ON / OFF

3 Sähköjännitteen paikallistaminen

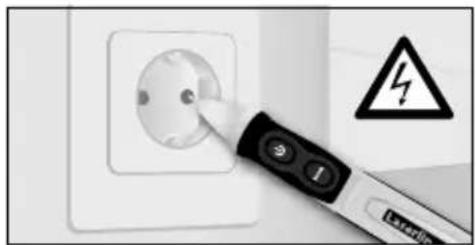

Aseta ilmaisinkärki tarkistettavan alueen (esim. kaapelin, pistorasian tms.) kohdalle.

Jos jännitettä on, tunnistinkärki palaa punaisena ja kuuluu merkkiääni.

! Tarkista turvallisuussyistä jännitteen varalta kaikki johtimet (L1, L2, L3)!

Vaihda paristot, jos merkkiääni on heikko tai valaisimen valaistusteho on heikentynyt.

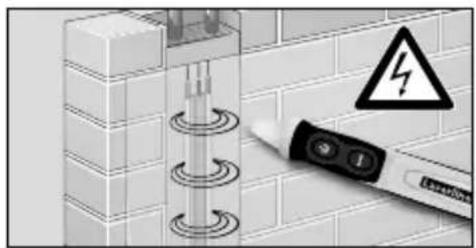

4 ZOOM-toiminto

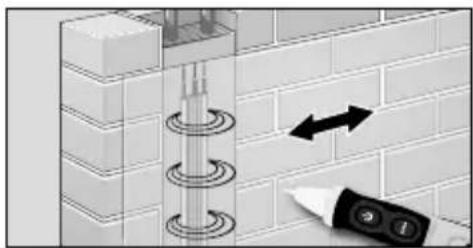

ZOOM-näppäin painettuna laitteen herkkyys kasvaa (12:stä 1 000:en V AC). Siten voi jännitekentän paikallistaa kauempaa samalla kun laitetta liikutetaan tarkistettavan alueen yli.

Kun ZOOM-painiketta painetaan, tunnistinkärki palaa oranssina. Jos jännitettä on, tunnistinkärki palaa punaisena ja sekunnin välein kuuluu merkkiääni.

jännitteestä ei näy. Liittimien rakenne-erot ja eriste (paksuus ja tyyppi) voivat vaikuttaa laitteen toimintaan. Paneelien ja metallilevyjen takaa jännitettä ei voi tunnistaa.

5 Valaisin

Kytke valo päälle painamalla näppäintä 5.

Laserliner®

6 Merkkiääni

Merkkiäänen sammuttaminen:

Laite on pois päältä: Pidä päälle/pois-painiketta (2) painettuna, kunnes tunnistinkärki palaa vihreänä Laite on päällä: Pidä päälle/pois-painiketta (2) painettuna, kunnes tunnistinkärki vilkkuu vihreänä

Merkkiäänen päällekytkentä:

Pidä päälle/pois-painiketta (2) painettuna, kunnes tunnistinkärki vilkkuu vihreänä ja merkkiääni kuuluu.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot Tekniset muutokset mahdollisia. 02.2017

Osoitin	Led-valo
Jännitealue	12 V AC ~ 1000 V ACTaajuus 50 ... 60Hz
Ylijännitekategoria	CAT IV - 1000 V(ei kondensoituva)Likaantumisaste 2
Kotelointiluokka	IP 67
Virransyöttö	2 x 1,5 AAA (NEDA 24A/IEC LR 03)
Käyttöympäristö	0°C ... 50°C, Ilmankosteus maks.80% RH, ei kondensoituva,Korkeus merenpinnasta maks. 2000 m
Varastointiolosuhteet	-10°C ... 60°C,Ilmankosteus maks. 80% RH
Mitat (L x K x S)	160 x 24 x 30 mm
Paino (sis. paristot)	66 g

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=acfixp

!
