ActiveFinder XP - Equipamentos de medição Laserliner - Manual de utilização gratuito

Tipo de produto	Detector de tensão sem contato
Marca	Laserliner
Modelo	ActiveFinder XP
Categoria	Equipamentos de medição
Faixa de tensão	12 VCA a 1000 VCA
Frequência	50 a 60 Hz
Categoria de sobretensão	CAT IV - 1000 V
Índice de proteção	IP 67
Alimentação	2 pilhas AAA 1,5 V (LR03)
Dimensões (C x L x A)	160 x 24 x 30 mm
Peso (pilhas incluídas)	66 g
Temperatura de operação	0 °C a 50 °C
Temperatura de armazenamento	-10 °C a 60 °C
Umidade relativa	Máx. 80 % UR, sem condensação
Indicador	LED
Funções principais	Localização de tensão, função ZOOM, lanterna, sinais sonoro e vibratório
Segurança	Classe de proteção II, CAT IV, isolamento reforçado
Manutenção e limpeza	Limpar com um pano levemente úmido, sem solventes, armazenar em local seco
Acessórios fornecidos	Clipe para bolso
Garantia	Consulte o livrete "Observações adicionais e sobre a garantia"

Perguntas frequentes - ActiveFinder XP Laserliner

Como detectar uma tensão elétrica com o ActiveFinder XP?

Coloque a ponta do detector na área a ser verificada (cabo, tomada, etc.). Se houver tensão, a ponta acende em vermelho e um sinal sonoro rápido soa. Verifique sempre as três fases (L1, L2, L3).

O que significa a cor da ponta do detector?

A ponta acende em verde ao ligar. Em operação normal, fica vermelha na presença de tensão. No modo ZOOM, acende em laranja e fica vermelha se houver tensão.

Como usar a função ZOOM?

Mantenha pressionado o botão ZOOM para aumentar a sensibilidade (12 VCA a 1000 VCA). A ponta acende em laranja. Mova o aparelho sobre a área a ser verificada; na presença de tensão, a ponta fica vermelha e um sinal soa a cada segundo.

Como substituir as pilhas?

Abra o compartimento de pilhas e insira duas pilhas AAA 1,5 V (LR03) respeitando a polaridade. Substitua as pilhas se o sinal sonoro ficar fraco ou se a lanterna perder potência.

Qual é o índice de proteção do aparelho?

O ActiveFinder XP possui um índice de proteção IP 67, o que significa que é à prova de poeira e pode ser submerso temporariamente em água (até 1 metro por 30 minutos).

Pode-se detectar tensão atrás de uma parede ou revestimento metálico?

Não, é impossível detectar tensão atrás de painéis e revestimentos metálicos. Diferenças de isolamento (espessura e tipo) também podem afetar a detecção.

O que fazer se o aparelho não detectar tensão quando deveria?

Verifique primeiro o funcionamento em uma fonte conhecida (ex. tomada 230 V). Certifique-se de que as pilhas estão carregadas. Se o problema persistir, não use mais o aparelho e contate o serviço pós-venda.

Como desativar o sinal sonoro?

Aparelho desligado: mantenha pressionado o interruptor Liga/Desliga até que a ponta acenda em verde. Aparelho ligado: mantenha o interruptor pressionado até que a ponta pisque em verde. Para reativar o som, repita a operação até ouvir um bipe.

Quais são as precauções de segurança a serem seguidas?

Use o aparelho apenas dentro das especificações. Não trabalhe sob tensão em caso de umidade. Certifique-se de que o aparelho está limpo e seco. Respeite as categorias de sobretensão e não exceda 600 V entre o aparelho e a terra em CAT III.

Como limpar e manter o ActiveFinder XP?

Limpe todos os componentes com um pano levemente úmido. Não use produtos de limpeza, abrasivos ou solventes. Armazene o aparelho em local seco e limpo.

MANUAL DE UTILIZADOR ActiveFinder XP Laserliner

Leia integralmente as instruções de uso e o caderno anexo "Indicações adicionais e sobre a garantia". Siga as indicações aí contidas. Guarde esta documentação e junte-a ao aparelho se o entregar a alguém.

Função/Utilização

Aparelho de controlo sem contacto para a localização de tensões elétricas (230 VAC) em cabos, tomadas, porta-lâmpadas, fusíveis, elementos de armários de distribuição e de instalações. Com sinais visuais e acústicos, assim como com vibração, é indicado se existe tensão.

Indicações de segurança

- Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.

- Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.

- Não são permitidas transformações nem alterações do aparelho, que provocam a extinção da autorização e da especificação de segurança.

- Não exponha o aparelho a esforços mecânicos, temperaturas elevadas ou vibrações fortes.

- É imprescindível um cuidado especial ao trabalhar com tensões superiores a 24 V/AC ou 60 V/DC. Nestes domínios de tensão, basta tocar nos condutores elétricos para já se correr perigo de choques elétricos mortais.

- Se o aparelho estiver molhado com humidade ou outros resíduos condutores, não é permitido trabalhar sob tensão. A partir de > 24 V/AC ou 60 V/DC de tensão corre-se alto perigo de choques elétricos mortais devido à humidade.

- Limpe e seque o aparelho antes da utilização.

- Para a utilização exterior, tenha o cuidado de só usar o aparelho com condições meteorológicas correspondentes ou com medidas de proteção adequadas.

- Na categoria de sobretensões IV (CAT IV - 1000 V) não é permitido ultrapassar a tensão de 1000 V entre o aparelho de controlo e a terra.

- Antes de cada medição, assegure-se de que a zona a testar (p. ex. cabo), o verificador e os acessórios usados (p. ex. cabo de ligação) estão em perfeitas condições. Teste o aparelho em fontes de tensão conhecidas (p. ex. tomada de 230 V para o teste AC).

- Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa.

- Por favor observe os regulamentos de segurança de autoridades locais e nacionais sobre a utilização correta do aparelho e eventuais equipamentos de segurança prescritos (p. ex. luvas de eletricista).

- Não realize trabalhos em proximidades perigosas de equipamentos elétricos sozinho e apenas com a instrução de um eletricista competente.

- O aparelho de medição não substitui o teste bipolar da isenção de tensão.

Laserliner®

Indicação adicional sobre a utilização

Observe as regras técnicas de segurança para trabalhar com equipamentos elétricos, tais como por exemplo: 1. Desligar da tensão; 2. Proteger contra uma nova conexão; 3. Controlar a isenção de tensão nos dois polos; 4. Ligar à terra e curto-circuitar; 5. Proteger e cobrir peças sob tensão nas imediações.

Indicações de segurança

Manuseio de radiação ótica artificial segundo o regulamento sobre radiação ótica

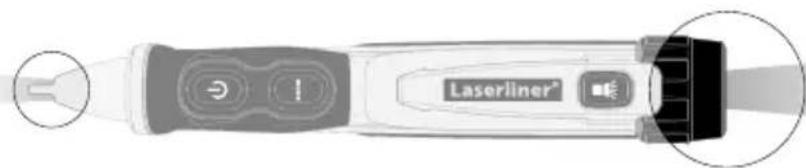

Abertura para saída LED

• O aparelho trabalha com LEDs do grupo de risco RG 0 (grupo isento, sem risco) nos termos das normas vigentes para segurança fotobiológica (EN 62471:2008-09ff / IEC/TR 62471:2006-07 e seguintes) nas respetivas versões atuais.
• Potência radiante: comprimento de onda de pico igual a 453 nm. As radiâncias médias estão abaixo dos valores limite do grupo de risco RG0.
• Mediante uma utilização correta e condições razoavelmente previsíveis, a radiação acessível dos LEDs é inofensiva para o olho humano e a pele humana.
• Efeitos visuais perturbadores temporários (como p. ex. encandeamento, perturbação da visão devido a flash, imagens persistentes, perturbações da visão das cores) não podem ser completamente excluídos, principalmente mediante uma claridade reduzida do ambiente.
• Não olhe de propósito diretamente para a fonte de radiação por um tempo prolongado.
• Não são necessárias medidas de proteção especiais.
• Para garantir o cumprimento do valor limite do grupo de risco RG 0 não é necessária uma manutenção.

Indicações de segurança

Lidar com radiação eletromagnética

- O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva CEM 2014/30/UE.

- Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos.

Símbolos

Aviso de tensão elétrica perigosa: os componentes sob tensão não protegidos no interior da caixa podem constituir um perigo suficiente para colocar pessoas sob o risco de um choque elétrico.

Classe de proteção II: o aparelho dispõe de um isolamento reforçado ou duplo.

CAT IV

Categoria de sobretensões IV: aparelhos destinados à utilização junto à alimentação ou perto da alimentação para a instalação elétrica de edifícios, nomeadamente a partir da distribuição principal a partir do sentido da rede, como p. ex. contadores de eletricidade, disjuntores de sobreintensidade e telecomandos centralizados.

1 Inserção das pilhas

Abra o compartimento de pilhas e insira as pilhas de acordo com os símbolos de instalação. Observe a polaridade correta.

1 Ponta do detetor com luz de trabalho

3 Função ZOOM ligada/desligada

6 Lanterna

2 Botão para ligar/desligar

4 Clipe de bolso

7 Compartimento de pilhas

5 Lanterna ligada/desligada

!

Antes de cada utilização, controle o aparelho com um circuito de serviço conhecido, segundo a gama de tensão indicada do aparelho.

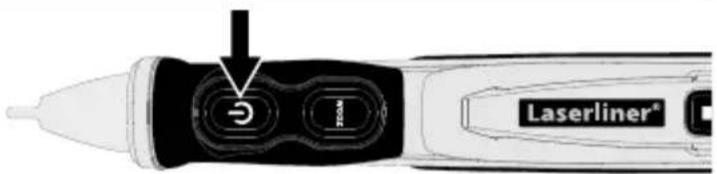

2 ON / OFF

Laserliner®

3 Localização de tensões elétricas

Coloque a ponta do detetor sobre a área a controlar (p. ex. cabo, tomada, etc.).

Se for detetada tensão, a ponta do detetor acende com luz vermelha e soa um sinal rápido.

Por motivos de segurança, controle os três condutores de fase (L1, L2, L3) quanto à presença de tensão!

Troque as pilhas se o sinal acústico for fraco ou o desempenho da lanterna diminuir.

4 Função ZOOM

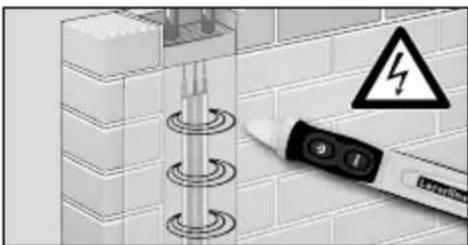

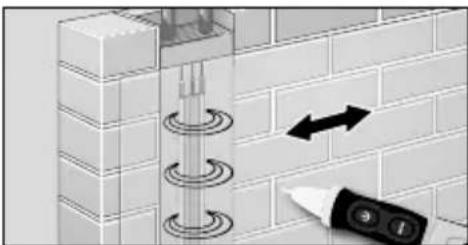

Com o botão ZOOM pressionado é aumentada a sensibilidade do aparelho (12 VAC até 1000 VAC). Assim é possível localizar erros de tensão a uma distância maior quando o aparelho é movimentado sobre a área a controlar.

Com o botão ZOOM pressionado, a ponta do detetor acende com luz cor de laranja.

Se for detetada tensão, a ponta do detetor acende com cor vermelha e soa um sinal em períodos de um segundo.

!

Por favor observe que é possível que ainda haja tensão mesmo que não haja indicação. Diferenças do tipo de construção da tomada de ligação ou do tipo de isolamento (espessura e tipo) podem influenciar a funcionalidade. Atrás de painéis e coberturas metálicas não é possível detetar tensões.

5 Lanterna

Pressione o botão 5 para ligar e desligar a lanterna.

6 Sinal acústico

Desligar o sinal acústico:

O aparelho está desligado: mantenha o botão de ligar/desligar
(2) pressionado até a ponta do detetor acender com luz verde
O aparelho está ligado: mantenha o botão de ligar/desligar
(2) pressionado até a ponta do detetor piscar com luz verde

Ligar o sinal acústico:

Mantenha o botão de ligar/desligar (2) pressionado até a ponta do detetor piscar com luz verde e um sinal soar

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes.

Armazene o aparelho num lugar limpo e seco.

Dados técnicos Sujeito a alterações técnicas. 02.2017
Indicador	LED
Gama de tensão	12 VAC ~ 1000 VACFrequência 50 ... 60Hz
Categoria de sobretensões	CAT IV - 1000 V(sem condensação)Grau de sujidade 2
Tipo de proteção	IP 67
Abastecimento de corrente	2 x 1,5 AAA (NEDA 24A/IEC LR 03)
Condições de trabalho	0°C ... 50°C, humidade de ar máx.80%rH, sem condensação, altura de trabalho máx. 2000 m
Condições de armazenamento	-10°C ... 60°C, humidade de ar máx. 80%rH
Dimensões (L x A x P)	160 x 24 x 30 mm
Peso (incl. pilhas)	66 g

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em: http://laserliner.com/info?an=acfixp
