ActiveFinder XP - Messgeräte Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Berührungsloser Spannungsprüfer
Marke	Laserliner
Modell	ActiveFinder XP
Kategorie	Messgeräte
Spannungsbereich	12 VAC bis 1000 VAC
Frequenz	50 bis 60 Hz
Überspannungskategorie	CAT IV - 1000 V
Schutzart	IP 67
Stromversorgung	2 AAA-Batterien 1,5 V (LR03)
Abmessungen (L x B x H)	160 x 24 x 30 mm
Gewicht (mit Batterien)	66 g
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	-10 °C bis 60 °C
Relative Luftfeuchtigkeit	Max. 80 % rF, ohne Kondensation
Anzeige	LED
Hauptfunktionen	Spannungsortung, ZOOM-Funktion, Taschenlampe, akustische und Vibrationssignale
Sicherheit	Schutzklasse II, CAT IV, verstärkte Isolierung
Pflege und Reinigung	Mit leicht feuchtem Tuch reinigen, keine Lösungsmittel, trocken lagern
Mitgeliefertes Zubehör	Gürtelclip
Garantie	Siehe Broschüre "Zusätzliche Hinweise und Garantie"

Häufig gestellte Fragen - ActiveFinder XP Laserliner

Wie erkenne ich eine elektrische Spannung mit dem ActiveFinder XP?

Setzen Sie die Spitze des Detektors auf den zu prüfenden Bereich (Kabel, Steckdose usw.). Wenn eine Spannung vorhanden ist, leuchtet die Spitze rot und ein schneller Piepton ertönt. Überprüfen Sie immer alle drei Phasen (L1, L2, L3).

Was bedeutet die Farbe der Detektorspitze?

Die Spitze leuchtet beim Einschalten grün. Im Normalbetrieb wird sie bei Spannung rot. Im ZOOM-Modus leuchtet sie orange und wird rot, wenn eine Spannung erkannt wird.

Wie verwende ich die ZOOM-Funktion?

Halten Sie die ZOOM-Taste gedrückt, um die Empfindlichkeit zu erhöhen (12 VAC bis 1000 VAC). Die Spitze leuchtet orange. Bewegen Sie das Gerät über den zu prüfenden Bereich; bei Spannung wird die Spitze rot und ein Signal ertönt jede Sekunde.

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach und legen Sie zwei AAA-Batterien 1,5 V (LR03) unter Beachtung der Polarität ein. Ersetzen Sie die Batterien, wenn das akustische Signal schwach wird oder die Taschenlampe an Leistung verliert.

Welche Schutzart hat das Gerät?

Der ActiveFinder XP hat die Schutzart IP 67, was bedeutet, dass er staubdicht ist und vorübergehend in Wasser getaucht werden kann (bis zu 1 Meter für 30 Minuten).

Kann eine Spannung hinter einer Wand oder einer Metallverkleidung erkannt werden?

Nein, eine Spannung hinter Metallplatten und -verkleidungen kann nicht erkannt werden. Unterschiede in der Isolierung (Dicke und Art) können ebenfalls die Erkennung beeinträchtigen.

Was tun, wenn das Gerät keine Spannung erkennt, obwohl es sollte?

Überprüfen Sie zunächst die Funktion an einer bekannten Quelle (z.B. 230-V-Steckdose). Stellen Sie sicher, dass die Batterien geladen sind. Wenn das Problem weiterhin besteht, verwenden Sie das Gerät nicht mehr und wenden Sie sich an den Kundendienst.

Wie deaktiviere ich das akustische Signal?

Gerät ausgeschaltet: Halten Sie den Ein-/Ausschalter gedrückt, bis die Spitze grün leuchtet. Gerät eingeschaltet: Halten Sie den Schalter gedrückt, bis die Spitze grün blinkt. Um den Ton wieder zu aktivieren, wiederholen Sie den Vorgang, bis ein Piepton ertönt.

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie das Gerät nur innerhalb der Spezifikationen. Arbeiten Sie bei Feuchtigkeit nicht unter Spannung. Stellen Sie sicher, dass das Gerät sauber und trocken ist. Beachten Sie die Überspannungskategorien und überschreiten Sie nicht 600 V zwischen Gerät und Erde in CAT III.

Wie reinige und pflege ich den ActiveFinder XP?

Reinigen Sie alle Komponenten mit einem leicht feuchten Tuch. Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Lösungsmittel. Lagern Sie das Gerät an einem trockenen und sauberen Ort.

BEDIENUNGSANLEITUNG ActiveFinder XP Laserliner

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion/Verwendung

Kontaktloses Prüfgerät zur Lokalisierung von elektrischen Spannungen (230 VAC) in Kabeln, Steckdosen, Lampenfassungen, Sicherungen, Schaltschrank- und Anlagenteilen. Durch optische und akustische Signale sowie Vibration wird angezeigt, ob eine Spannung vorhanden ist.

Sicherheitshinweise

- Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.

• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.

- Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.

- Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen aus.

- Beim Umgang mit Spannungen größer 24 V/AC bzw. 60 V/DC ist besondere Vorsicht geboten. Beim Berühren der elektrischen Leiter besteht bei diesen Spannungen bereits eine lebensgefährliche Stromschlaggefahr.

- Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rückständen benetzt, darf unter Spannung nicht gearbeitet werden. Ab einer Spannung von 24 V/AC bzw. 60 V/DC besteht durch die Feuchtigkeit eine erhöhte Gefahr lebensgefährlicher Stromschläge.

- Reinigen und trocknen Sie das Gerät vor der Verwendung.

- Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.

- In der Überspannungskategorie IV (CAT IV - 1000V) darf die Spannung von 1000V zwischen Prüfgerät und Erde nicht überschritten werden.

- Vergewissern Sie sich vor jeder Messung, dass der zu prüfende Bereich (z.B. Leitung) und das Prüfgerät in einwandfreiem Zustand sind. Testen Sie das Gerät an bekannten Spannungsquellen (z.B. 230 V-Steckdose zur AC-Prüfung).

- Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

- Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes und eventuell vorgeschriebene Sicherheitsausrüstungen (z.B. Elektriker-Handschuhe).

- Führen Sie Arbeiten in gefährlicher Nähe elektrischer Anlagen nicht alleine und nur nach Anweisung einer verantwortlichen Elektrofachkraft durch.

- Das Messgerät ersetzt keine zweipolige Prüfung der Spannungsfreiheit.

Zusatz-Hinweis zur Anwendung

Beachten Sie die technischen Sicherheitsregeln für das Arbeiten an elektrischen Anlagen, unter anderem: 1. Freischalten, 2. gegen Wiedereinschalten sichern, 3. Spannungsfreiheit zweipolig prüfen, 4. Erden und kurzschließen, 5. benachbarte spannungsführende Teile sichern und abdecken.

Sicherheitshinweise

Umgang mit künstlicher, optischer Strahlung OStrV

Austrittsöffnung LED

• Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe, kein Risiko) gemäß den gültigen Normen für die photobiologische Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren aktuellen Fassungen.
• Strahlungsleistung: Peak-Wellenlänge gleich 453 nm. Mittlere Strahldichten liegen unterhalb der Grenzwerte der Risikogruppe RG0.
• Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer Verwendung und unter vernünftigerweise vorhersehbaren Bedingungen für das menschliche Auge und die menschliche Haut ungefährlich.
• Es können vorübergehende, irritierende optische Wirkungen (z.B. Blendung, Blitzblindheit, Nachbilder, Beeinträchtigungen des Farbsehens) nicht gänzlich ausgeschlossen werden, insbesondere bei niedriger Umfeldhelligkeit.
• Nicht längere Zeit absichtlich direkt in die Strahlungsquelle schauen.
• Besondere Schutzvorkehrungen sind nicht erforderlich.
• Um die Einhaltung der Grenzwerte der Risikogruppe RG 0 zu gewährleisten ist keine Wartung erforderlich.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschritmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung elektronischer Geräte ist gegeben.

Laserliner®

Symbole

Warnung vor gefährlicher elektrischer Spannung: Durch ungeschützte, spannungsführende Bauteile im Gehäuseinneren kann eine ausreichende Gefahr ausgehen, Personen dem Risiko eines elektrischen Schlags auszusetzen.

Schutzklasse II: Das Prüfgerät verfügt über eine verstärkte oder doppelte Isolierung.

CAT IV

Überspannungskategorie IV: Geräte für den Einsatz an oder in der Nähe der Einspeisung in die elektrische Installation von Gebäuden, und zwar von der Hauptverteilung aus in Richtung zum Netz hin gesehen, bestimmt, z.B. Elektrizitätszähler, Überstromschutzschalter und Rundsteuergeräte.

1 Einsetzen der Batterien

Das Batteriefach öffnen und Batterien gemäß den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten.

1 Detektorspitze mit Arbeitslicht

2 Ein-/Aus-Taster

3 ZOOM-Funktion Ein/Aus

4 Taschenclip

5 Taschenlampe Ein/Aus

6 Taschenlampe

7 Batteriefach

Prüfen Sie das Gerät vor jeder Benutzung unter einem bekannten Betriebsstromkreis laut angegebenem Spannungsbereich des Gerätes.

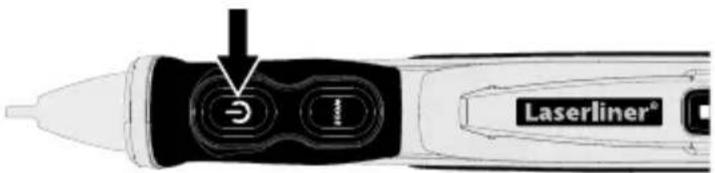

2 ON / OFF

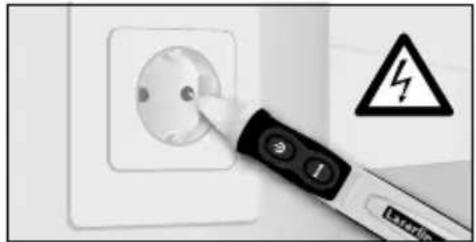

B Lokalisieren elektrischer Spannungen

Setzen Sie die Detektorspitze auf den zu prüfenden Bereich (z.B. Kabel, Steckdose, etc.).

Ist Spannung vorhanden, leuchtet die Detektorspitze rot und ein schnelles Signal ertönt.

! Prüfen Sie zur Sicherheit alle drei Phasenleiter (L1, L2, L3) auf vorhandene Spannung!

! Tauschen Sie bei schwachem akustischem Signal oder vermindeter Leistung der Taschenlampe die Batterien aus.

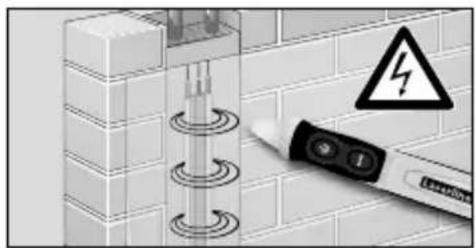

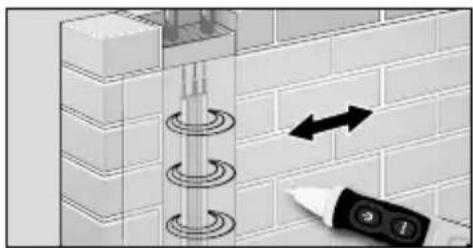

4 ZOOM-Funktion

Mit gedrückter ZOOM-Taste erhöht sich die Empfindlichkeit des Gerätes (12 VAC bis 1000 VAC). So können Spannungsfelder auf größere Distanz lokalisiert werden, indem das Gerät über den zu prüfenden Bereich bewegt wird.

Bei gedrückter ZOOM-Taste leuchtet die Detektorspitze orange. Ist Spannung vorhanden, leuchtet die Detektorspitze rot und ein Signal ertönt im Sekundentakt.

!

Beachten Sie, dass trotz Ausbleiben der Anzeige noch immer Spannung vorhanden sein kann. Durch Unterschiede der Bauart der Anschlussbuchse oder der Art der Isolierung (Dicke und Typ) kann die Funktionalität beeinflusst werden. Hinter Paneelen und metallischen Abdeckungen kann keine Spannung erkannt werden.

5 Taschenlampe

Um die Taschenlampe ein- und auszuschalten, drücken Sie die Taste 5.

Laserliner®

6 Signalton

Signalton abschalten:

Gerät ist ausgeschaltet: Ein-/Aus-Taster (2) gedrückt halten, bis die Detektorspitze grün leuchtet

Gerät ist eingeschaltet: Ein-/Aus-Taster (2) gedrückt halten, bis die Detektorspitze grün blinkt

Signalton einschalten:

Ein-/Aus-Taster (2) gedrückt halten, bis die Detektorspitze grün blinkt und ein Signal ertönt.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten Technische Änderungen vorbehalten. 02.2017

Indikator	LED
Spannungsbereich	12 VAC ~ 1000 VACFrequenz 50 ... 60Hz
Überspannungskategorie	CAT IV - 1000 V(nicht kondensierend)Verschmutzungsgrad 2
Schutzart	IP 67
Stromversorgung	2 x 1,5 AAA (NEDA 24A/IEC LR 03)
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeitmax. 80%rH, nicht kondensierend,Arbeitshöhe max. 2000 m
Lagerbedingungen	-10°C ... 60°C, Luftfeuchtigkeitmax. 80%rH
Abmessungen (B x H x T)	160 x 24 x 30 mm
Gewicht (inkl. Batterien)	66 g

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=acfixp
