ActiveFinder XP - Strumenti di misura Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rilevatore di tensione senza contatto
Marca	Laserliner
Modello	ActiveFinder XP
Categoria	Apparecchi di misura
Campo di tensione	12 VCA a 1000 VCA
Frequenza	50 a 60 Hz
Categoria di sovratensione	CAT IV - 1000 V
Grado di protezione	IP 67
Alimentazione	2 batterie AAA 1,5 V (LR03)
Dimensioni (L x l x h)	160 x 24 x 30 mm
Peso (batterie incluse)	66 g
Temperatura di funzionamento	0 °C a 50 °C
Temperatura di stoccaggio	-10 °C a 60 °C
Umidità relativa	Max. 80 % UR, senza condensa
Indicatore	LED
Funzioni principali	Rilevamento di tensione, funzione ZOOM, torcia, segnali acustico e vibrante
Sicurezza	Classe di protezione II, CAT IV, isolamento rinforzato
Manutenzione e pulizia	Pulire con un panno leggermente umido, senza solventi, conservare in luogo asciutto
Accessori inclusi	Clip da tasca
Garanzia	Consultare il libretto "Note aggiuntive e relative alla garanzia"

Domande frequenti - ActiveFinder XP Laserliner

Come rilevare una tensione elettrica con l'ActiveFinder XP?

Posizionare la punta del rilevatore sulla zona da controllare (cavo, presa, ecc.). Se è presente una tensione, la punta si illumina in rosso e viene emesso un segnale acustico rapido. Verificare sempre le tre fasi (L1, L2, L3).

Cosa significa il colore della punta del rilevatore?

La punta si illumina in verde all'accensione. In funzionamento normale, diventa rossa in presenza di tensione. In modalità ZOOM, si illumina in arancione e diventa rossa se viene rilevata una tensione.

Come utilizzare la funzione ZOOM?

Tenere premuto il pulsante ZOOM per aumentare la sensibilità (12 VCA a 1000 VCA). La punta si illumina in arancione. Spostare l'apparecchio sulla zona da controllare; in presenza di tensione, la punta diventa rossa e viene emesso un segnale ogni secondo.

Come sostituire le batterie?

Aprire il vano batterie e inserire due batterie AAA 1,5 V (LR03) rispettando la polarità. Sostituire le batterie se il segnale acustico diventa debole o se la torcia perde potenza.

Qual è il grado di protezione dell'apparecchio?

L'ActiveFinder XP ha un grado di protezione IP 67, il che significa che è a tenuta di polvere e può essere immerso temporaneamente in acqua (fino a 1 metro per 30 minuti).

È possibile rilevare una tensione dietro un muro o un rivestimento metallico?

No, è impossibile rilevare una tensione dietro pannelli e rivestimenti metallici. Differenze di isolamento (spessore e tipo) possono influenzare la rilevazione.

Cosa fare se l'apparecchio non rileva tensione quando dovrebbe?

Controllare prima il corretto funzionamento su una fonte nota (es. presa 230 V). Assicurarsi che le batterie siano cariche. Se il problema persiste, non utilizzare più l'apparecchio e contattare il servizio post-vendita.

Come disattivare il segnale acustico?

Apparecchio spento: tenere premuto l'interruttore Accensione/Spegnimento fino a quando la punta si illumina in verde. Apparecchio acceso: tenere premuto l'interruttore fino a quando la punta lampeggia in verde. Per riattivare il suono, ripetere l'operazione fino a quando viene emesso un bip.

Quali sono le precauzioni di sicurezza da rispettare?

Utilizzare l'apparecchio solo entro le specifiche. Non lavorare sotto tensione in presenza di umidità. Assicurarsi che l'apparecchio sia pulito e asciutto. Rispettare le categorie di sovratensione e non superare 600 V tra l'apparecchio e la terra in CAT III.

Come pulire e manutenere l'ActiveFinder XP?

Pulire tutti i componenti con un panno leggermente umido. Non utilizzare detergenti, abrasivi o solventi. Conservare l'apparecchio in un luogo asciutto e pulito.

MANUALE UTENTE ActiveFinder XP Laserliner

Leggere completamente le istruzioni per l'uso e l'opuscolo allegato "Indicazioni aggiuntive e di garanzia". Attenersi alle indicazioni ivi riportate. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione/Utilizzo

Tester senza contatto per la localizzazione di tensioni elettriche (230 VAC) in cavi, prese di corrente, portalampade, fusibili e in parti di armadi elettrici e impianti. La presenza di tensione viene indicata tramite segnali ottici, acustici e da una vibrazione.

Indicazioni di sicurezza

- Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.

- Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.

- Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.

- Non sottoporre l'apparecchio a carichi meccanici, elevate temperature o forti vibrazioni.

- Fare particolare attenzione quando si lavora in presenza di tensioni superiori a 24 V/AC o 60 V/DC, perché il rischio di scosse elettriche letali sussiste anche al solo contatto con i conduttori elettrici.

- Se sull'apparecchio dovessero essere presenti umidità o altri residui conduttivi, non lo si deve utilizzare sotto tensione. Con tensioni superiori a > 25 V/AC o 60 V/DC aumenta il rischio di scosse elettriche letali dovute all'umidità.

- Pulire e asciugare l'apparecchio prima di utilizzarlo.

- In caso di impiego in esterni, assicurarsi che l'apparecchio venga utilizzato solo con le corrette condizioni atmosferiche e osservando le relative misure di protezione.

- Nella categoria di sovratensione IV (CAT IV – 1000 V) non deve essere superata la tensione di 1000 V tra apparecchio di verifica e massa.

- Prima di qualsiasi misurazione assicurarsi che l'area da controllare (p.e. la linea), l'apparecchio e gli accessori utilizzati (p.e. linea di collegamento) siano in perfetto stato. Controllare l'apparecchio su sorgenti di tensione conosciute (p.e. prese da 230 V per il controllo della corrente alternata).

- Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

- Attenersi alle misure di sicurezza stabilite dagli enti locali ovvero nazionali relative al corretto utilizzo dell'apparecchio ed eventuali dispositivi di sicurezza prescritti (per es. quanti da elettricista).

- Nelle vicinanze di impianti elettrici eseguire interventi non da soli e soltanto attenendosi alle istruzioni di un elettricista specializzato.

- L'apparecchio non sostituisce il controllo bipolare dell'assenza di tensione.

Ulteriori note per l'impiego

Osservare le norme di sicurezza per gli interventi su impianti elettrici, tra cui: 1. isolamento, 2. protezione da riattivazione, 3. verifica dell'assenza di tensione su due poli, 4. messa in sicurezza e in cortocircuito, 5. messa in sicurezza e copertura di elementi sotto tensione vicini.

Indicazioni di sicurezza

Manipolazione con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.

Apertura di uscita LED

• L'apparecchio funziona con LED appartenenti al gruppo di rischio RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nelle sue attuali versioni.
• Potenza irradiata: lunghezza d'onda di picco uguale a 453 nm. Le radianze medie sono inferiori al valore limite del gruppo di rischio RG0.
• Se si rispetta la destinazione d'uso dei LED e li si utilizza in condizioni ragionevolmente prevedibili, la loro radiazione accessibile non è pericolosa per l'occhio e la pelle umani.
• Non si possono escludere completamente effetti ottici irritanti e passeggeri (p.e. abbagliamento, cecità da flash, immagini residue, disturbi della capacità di vedere i colori), soprattutto se la luminosità ambientale è ridotta.
• Non guardare direttamente la sorgente di radiazioni per un lungo periodo.
• Non sono necessari dispositivi di protezione particolari.
• Non è necessaria una manutenzione particolare al fine di garantire il mantenimento dei valori limite del gruppo di rischio RG 0.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetica in conformità alla direttiva EMV 2014/30/EU.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di guasti agli apparecchi elettronici.

Laserliner®

Simboli

Simbolo di pericolo per tensioni elettriche: elementi costruttivi sotto tensione e non protetti negli interni di edifici possono presentare un serio pericolo per l'incolumità delle persone (scosse elettriche).

Classe di protezione II: l'apparecchio è dotato di un isolamento doppio e rafforzato.

CAT IV

Categoria di sovratensione IV: apparecchi per l'uso nelle vicinanze o direttamente sull'alimentazione dell'impianto elettrico presente nell'edificio e, più precisamente, dalla distribuzione principale verso la rete, come p.e. contatore di elettricità e interruttore di protezione da sovracorrente.

1 Inserimento delle batterie

Aprire il vano batterie e introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

1 Punta del rilevatore con luce di lavoro

4 Clip per tasca

6 Minitorcia elettrica

2 Tasto ON/OFF

5 Minitorcia accesa/spenta

7 Vano batterie

3 Funzione ZOOM accesa/spenta

Prima di ogni utilizzo controllare l'apparecchio sotto un circuito elettrico in esercizio conosciuto in base al campo di tensione indicato dell'apparecchio.

2 ON / OFF

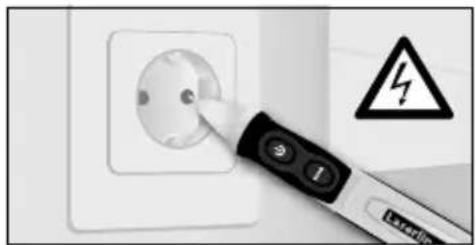

3 Localizzazione di tensioni elettriche

Mettere la punta del rilevatore sulla zona da controllare (p.e. cavo, presa, ecc.).

In presenza di tensione la luce della punta è rossa e viene emesso un veloce segnale acustico.

! Verificare, per sicurezza, la presenza di tensione su tutti e tre i conduttori di fase (L1, L2, L3)!

Sostituire le batterie se il segnale acustico dovesse essere debole o l'intensità della luce della minitorcia non sufficiente.

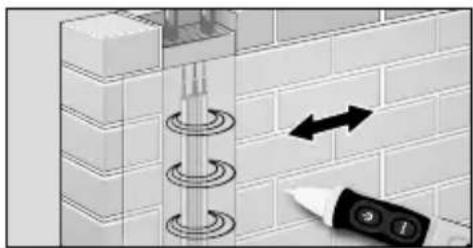

4 Funzione ZOOM

Premendo il tasto ZOOM si aumenta la sensibilità dell'apparecchio (da 12 VAC a 1000 VAC). Questa funzione permette di localizzare i campi elettrici anche a distanze maggiori, muovendo semplicemente l'apparecchio sulla zona desiderata.

Se il tasto di ZOOM è premuto, la luce della punta del rilevatore diventa arancione.

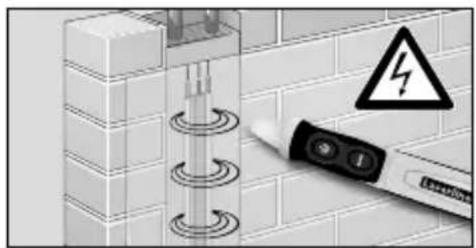

In presenza di tensione la punta diventa rossa e viene emesso un segnale acustico al secondo.

!

Attenzione! L'assenza del segnale di indicazione non esclude la presenza di tensione. Il corretto funzionamento dell'apparecchio può infatti essere compromesso da strutture differenti della presa di collegamento o dal tipo di isolamento (spessore e tipo). Non viene rilevata la presenza di tensione dietro a pannelli o rivestimenti metallici.

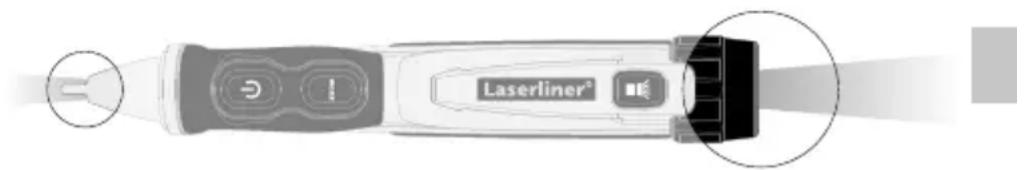

5 Minitorcia elettrica

Per accendere e spegnere la minitorcia, premere il tasto 5.

Laserliner®

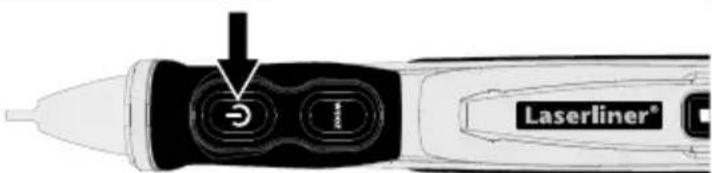

6 Segnale acustico

Spegnere il segnale:

Se l'apparecchio è spento, tenere premuto il tasto ON/OFF fino a quando la punta del rilevatore non diventa verde.

Se l'apparecchio è acceso, tenere premuto il tasto ON/OFF fino a quando la punta del rilevatore non inizia a lampeggiare in verde.

Attivare il segnale acustico:

Tenere premuto il tasto ON/OFF fino a quando la punta del rilevatore non inizia a lampeggiare in verde e non viene emesso un segnale acustico.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici Con riserva di modifiche tecniche. 02.2017

Indicatore	LED
Campo di tensione	12 VAC ~ 1000 VACFrequenza da 50 a 60 Hz
Categoria di sovratensione	CAT IV - 1000 V(non condensante)Grado di inquinamento 2
Tipo di protezione	IP 67
Alimentazione elettrica	2 batterie da 1,5 AAA(NEDA 24 A/IEC LR 03)
Condizioni di lavoro	0°C... 50°C, umidità dell'aria max. 80%rH, non condensante, altezza di lavoro max. 2000 m
Condizioni di stoccaggio	-10°C... 60°C, umidità dell'aria max. 80%rH
Dimensioni (L x A x P)	160 x 24 x 30 mm
Peso (con batterie)	66 g

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni e indicazioni di sicurezza:

http://laserliner.com/info?an=acfixp

!
