ActiveFinder XP - Equipos de medición Laserliner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Detector de tensión sin contacto
Marca	Laserliner
Modelo	ActiveFinder XP
Categoría	Equipos de medición
Rango de tensión	12 VCA a 1000 VCA
Frecuencia	50 a 60 Hz
Categoría de sobretensión	CAT IV - 1000 V
Grado de protección	IP 67
Alimentación	2 pilas AAA 1,5 V (LR03)
Dimensiones (L x A x Al)	160 x 24 x 30 mm
Peso (pilas incluidas)	66 g
Temperatura de funcionamiento	0 °C a 50 °C
Temperatura de almacenamiento	-10 °C a 60 °C
Humedad relativa	Máx. 80 % HR, sin condensación
Indicador	LED (LED)
Funciones principales	Localización de tensión, función ZOOM, linterna, señales acústica y vibratoria
Seguridad	Clase de protección II, CAT IV, aislamiento reforzado
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo, no usar disolventes, almacenar en lugar seco
Accesorios incluidos	Clip para bolsillo
Garantía	Consulte el folleto "Observaciones adicionales y sobre la garantía"

Preguntas frecuentes - ActiveFinder XP Laserliner

¿Cómo detectar una tensión eléctrica con el ActiveFinder XP?

Coloque la punta del detector sobre la zona a controlar (cable, enchufe, etc.). Si hay tensión, la punta se enciende en rojo y suena una señal acústica rápida. Verifique siempre las tres fases (L1, L2, L3).

¿Qué significa el color de la punta del detector?

La punta se enciende en verde al encender el dispositivo. En funcionamiento normal, se vuelve roja en presencia de tensión. En modo ZOOM, se enciende en naranja y se vuelve roja si se detecta tensión.

¿Cómo usar la función ZOOM?

Mantenga presionado el botón ZOOM para aumentar la sensibilidad (12 VCA a 1000 VCA). La punta se enciende en naranja. Mueva el dispositivo sobre la zona a controlar; en presencia de tensión, la punta se vuelve roja y suena una señal cada segundo.

¿Cómo reemplazar las pilas?

Abra el compartimento de pilas e inserte dos pilas AAA 1,5 V (LR03) respetando la polaridad. Reemplace las pilas si la señal acústica se debilita o si la linterna pierde potencia.

¿Cuál es el grado de protección del dispositivo?

El ActiveFinder XP cuenta con un grado de protección IP 67, lo que significa que es resistente al polvo y puede sumergirse temporalmente en agua (hasta 1 metro durante 30 minutos).

¿Se puede detectar una tensión detrás de una pared o un revestimiento metálico?

No, es imposible detectar tensión detrás de paneles y revestimientos metálicos. Las diferencias de aislamiento (espesor y tipo) también pueden afectar la detección.

¿Qué hacer si el dispositivo no detecta tensión cuando debería?

Primero verifique el funcionamiento en una fuente conocida (ej. enchufe 230 V). Asegúrese de que las pilas estén cargadas. Si el problema persiste, no use más el dispositivo y contacte al servicio postventa.

¿Cómo desactivar la señal acústica?

Dispositivo apagado: mantenga presionado el interruptor de encendido/apagado hasta que la punta se encienda en verde. Dispositivo encendido: mantenga presionado el interruptor hasta que la punta parpadee en verde. Para reactivar el sonido, repita la operación hasta que suene un pitido.

¿Cuáles son las precauciones de seguridad a seguir?

Use el dispositivo solo dentro de las especificaciones. No trabaje bajo tensión en caso de humedad. Asegúrese de que el dispositivo esté limpio y seco. Respete las categorías de sobretensión y no supere 600 V entre el dispositivo y tierra en CAT III.

¿Cómo limpiar y mantener el ActiveFinder XP?

Limpie todos los componentes con un paño ligeramente húmedo. No use productos de limpieza, abrasivos ni disolventes. Almacene el dispositivo en un lugar seco y limpio.

MANUAL DE USUARIO ActiveFinder XP Laserliner

Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.

Funcionamiento y uso

Comprobador sin contacto para localizar tensiones eléctricas (230 VAC) en cables, enchufes, portalámparas, fusibles, piezas de cuadros eléctricos y de equipos. La existencia de tensión se indica mediante señales visuales, señales acústicas y vibración.

Instrucciones de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas o vibraciones fuertes.
• Cuando se trabaje con tensiones superiores a 24 V/AC o bien 60 V/DC es muy importante trabajar con especial precaución. El contacto con los conductores eléctricos bajo esas tensiones supone riesgo de descarga eléctrica ya mortal.
• No se puede poner el aparato bajo tensión cuando haya sido salpicado con humedad u otras sustancias conductoras. A partir de una tensión de > 24 V/AC o de 60 V/DC el riesgo de descargas eléctricas mortales por humedad es muy superior.
• Limpie y seque el aparato antes de utilizarlo.
• Cuando utilice el aparato al aire libre procure que sea usado bajo las condiciones meteorológicas adecuadas o con las medidas de protección correspondientes.
• En la categoría de sobretensión IV (CAT IV - 1000 V) no se puede exceder la tensión de 1000 V entre el comprobador y tierra.
• Asegúrese antes de cada medición de que la zona a comprobar (p. ej. cable), el aparato y los accesorios a utilizar (p. ej. cable de conexión) están en perfecto estado. Pruebe el aparato en puntos de tensión conocidos (p. ej. enchufe de 230 V para la comprobación AC).
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.
• Por favor, siga las instrucciones de precaución de las autoridades locales y nacionales sobre el uso correcto del aparato, así como sobre la utilización de eventuales equipos de seguridad obligatorios (p. ej. guantes para electricistas).
• No realice trabajos a solas a una distancia peligrosa de instalaciones eléctricas y si lo hace, siga las instrucciones de un técnico electricista competente.
• El sensor no sustituye a la comprobación en fase en dos polos para verificar la ausencia de tensión.

Laserliner®

Nota adicional sobre el uso

Observe las reglas técnicas de seguridad para trabajar en instalaciones eléctricas, entre otras: 1. Desconectar 2. Asegurar contra la conexión de nuevo 3. Comprobar la ausencia de tensión en los dos polos 4. Puesta a tierra y cortocircuito 5. Asegurar y cubrir las piezas adyacentes conductoras de tensión.

Instrucciones de seguridad

Modo de proceder con radiación óptica artificial según el OStrV (reglamento alemán de protección laboral contra la radiación óptica artificial)

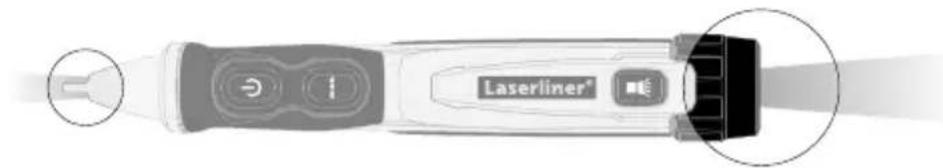

Orificio de salida del LED

• El aparato trabaja con LED del grupo de riesgo RG 0 (grupo libre, sin riesgo) según las normas vigentes para la seguridad fotobiológica (EN 62471:2008-09ss / IEC/TR 62471:2006-07ss) en sus ediciones actuales.
• Potencia de radiación: longitud de onda pico igual a 453 nm. Las radiancias medias se sitúan por debajo de los valores límite del grupo de riesgo RG0.
• La radiación perceptible de los LED no es peligrosa para el ojo ni la piel humanos si se utiliza el aparato correctamente y en condiciones razonablemente previsibles.
• Pueden producirse molestos efectos ópticos transitorios (p. ej. deslumbramiento, ceguera pasajera, persistencia de imágenes, merma de la visión de color), especialmente si la luminosidad del entorno es reducida.
• No mirar intencionadamente durante mucho tiempo directamente a la fuente de radiación.
• No se requieren medidas de precaución especiales.
• No es necesario ningún mantenimiento para garantizar el cumplimiento de los valores límite del grupo de riesgo RG 0.

Instrucciones de seguridad

Manejo de radiación electromagnética

- El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva europea CEM 2014/30/UE.

- Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Existe la posibilidad de un efecto peligroso o interferencia sobre dispositivos electrónicos.

Símbolos

Aviso de tensión eléctrica peligrosa: por componentes conductores de tensión sin aislamiento en el interior de la carcasa pueden darse las condiciones de riesgo sufientes para exponer a las personas al riesgo de una descarga eléctrica.

Clase de protección II: el comprobador dispone de aislamiento reforzado o doble.

CAT IV

Categoría de sobretensión IV: aparatos previstos para el empleo cerca de la alimentación de las instalaciones eléctricas de edificios, desde el distribuidor principal hacia la red, por ejemplo contadores de electricidad, disyuntores de sobrecorriente y equipos de telecontrol.

1 Colocación de las pilas

Abra la caja para pilas e inserte las pilas según los símbolos de instalación. Coloque las pilas en el polo correcto.

1 Punta del detector con luz de trabajo

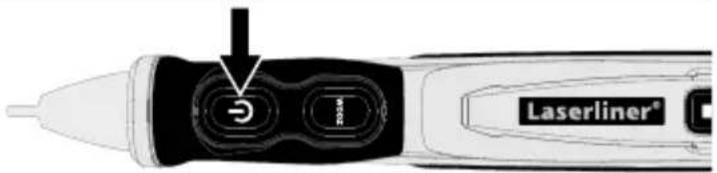

2 Botón de encendido / apagado (On/Off)

3 Función ZOOM On/Off
4 Clip de bolsillo
5 Linterna On/Off

6 Linterna
7 Compartimento de pilas

!

Compruebe el funcionamiento del aparato, antes de cada uso, en un circuito de servicio conocido y conforme con el rango de tensión especificado del aparato.

2 ON / OFF

Laserliner®

B Detección de tensiones eléctricas

Aplique la punta del detector sobre las zonas a comprobar (p. ej. cables, enchufes, etc.).

Cuando hay tensión, la punta del detector se enciende con luz roja y suena una señal rápida.

Para mayor seguridad compruebe si hay tensión en los tres hilos de fase (L1, L2, L3).

! Cambie las pilas cuando la señal acústica sea débil o se reduzca la potencia de la linterna.

4 Función ZOOM

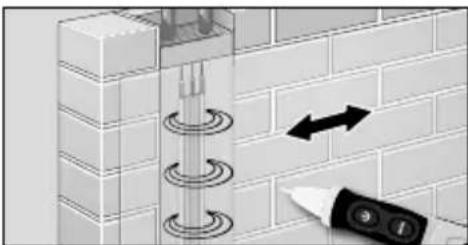

Pulsando el botón de ZOOM aumenta la sensibilidad del aparato (desde 12 VAC hasta 1000 VAC). De este modo se puede localizar campos de tensión a distancias mayores moviendo el aparato sobre la zona a comprobar.

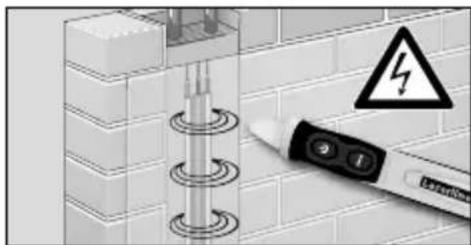

Cuando el botón de ZOOM está pulsado, la punta del detector está encendida con luz naranja.

Al detectar tensión, la punta del detector se enciende con luz roja y se emite una señal acústica con una cadencia de segundos.

!

Tenga en cuenta que aún puede existir tensión aunque el indicador permanezca apagado. Los distintos tipos de zócalos de conexión o de aislamiento (grosor y tipo) pueden influir sobre el funcionamiento del aparato. No se puede detectar ninguna tensión detrás de paneles o de cubiertas metálicas.

5 Linterna

Para encender y apagar la linterna pulse el botón 5.

6 Señal acústica

Apagar la señal acústica:

Con el aparato apagado: mantener pulsado el botón On/Off (2) hasta que la punta del detector se encienda con luz verde Con el aparato encendido: mantener pulsado el botón On/Off (2) hasta que la punta del detector se encienda con luz verde intermitente

Encender la señal acústica:

Mantener pulsado el botón On/Off (2) hasta que la punta del detector se encienda con luz verde intermitente y suene una señal.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Conserve el aparato en un lugar limpio y seco.

Datos técnicos Sujeto a modificaciones técnicas. 02.2017
Indicador	LED
Rango de tensión	12 VAC ~ 1000 VACFrecuencia 50 ... 60Hz
Categoría de sobretensión	CAT IV - 1000 V(no condensante)Grado de suciedad 2
Tipo de protección	IP 67
Alimentación	2 x 1,5 AAA (NEDA 24A/IEC LR 03)
Condiciones de trabajo	0°C ... 50°C, Humedad del aire máx. 80% h.r., No condensante, Altitud de trabajo máx. 2000 m
Condiciones de almacén	-10°C ... 60°C, Humedad del aire máx. 80% h.r.
Dimensiones (An x Al x F)	160 x 24 x 30 mm
Peso (pilas incluida)	66 g

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=acfixp
