Ürün türü	Temassız voltaj dedektörü
Marka	Laserliner
Model	ActiveFinder XP
Kategori	Ölçüm ekipmanları
Voltaj aralığı	12 VCA ile 1000 VCA
Frekans	50 ile 60 Hz
Aşırı gerilim kategorisi	CAT IV - 1000 V
Koruma derecesi	IP 67
Güç kaynağı	2 adet AAA 1,5 V pil (LR03)
Boyutlar (U x G x Y)	160 x 24 x 30 mm
Ağırlık (piller dahil)	66 g
Çalışma sıcaklığı	0 °C ile 50 °C
Depolama sıcaklığı	-10 °C ile 60 °C
Bağıl nem	Maks. %80 RH, yoğuşmasız
Gösterge	LED
Ana işlevler	Voltaj konumlandırma, ZOOM işlevi, el feneri, sesli ve titreşimli sinyaller
Güvenlik	Koruma sınıfı II, CAT IV, güçlendirilmiş izolasyon
Bakım ve temizlik	Hafif nemli bir bezle temizleyin, solvent kullanmayın, kuru yerde saklayın
Verilen aksesuarlar	Cep klipsi
Garanti	"Ek notlar ve garanti" kitapçığına bakın

Sık sorulan sorular - ActiveFinder XP Laserliner

ActiveFinder XP ile elektrik voltajı nasıl tespit edilir?

Dedektörün ucunu kontrol edilecek alana (kablo, priz vb.) yerleştirin. Voltaj varsa uç kırmızı yanar ve hızlı bir ses sinyali duyulur. Her zaman üç fazı (L1, L2, L3) kontrol edin.

Dedektör ucunun rengi ne anlama geliyor?

Güç açıldığında uç yeşil yanar. Normal çalışmada voltaj varlığında kırmızı olur. ZOOM modunda turuncu yanar ve voltaj tespit edilirse kırmızı olur.

ZOOM işlevi nasıl kullanılır?

ZOOM düğmesine basılı tutarak hassasiyeti artırın (12 VAC - 1000 VAC). Uç turuncu yanar. Cihazı kontrol edilecek alanda hareket ettirin; voltaj varsa uç kırmızı olur ve her saniye bir sinyal duyulur.

Piller nasıl değiştirilir?

Pil bölmesini açın ve iki adet AAA 1,5 V (LR03) pilini polariteye dikkat ederek takın. Ses sinyali zayıflarsa veya el feneri gücü azalırsa pilleri değiştirin.

Cihazın koruma derecesi nedir?

ActiveFinder XP, IP 67 koruma derecesine sahiptir; bu, toza karşı dayanıklı olduğu ve geçici olarak suya daldırılabileceği (1 metreye kadar 30 dakika) anlamına gelir.

Bir duvarın veya metal kaplamanın arkasında voltaj tespit edilebilir mi?

Hayır, metal panellerin ve kaplamaların arkasında voltaj tespit etmek mümkün değildir. İzolasyon farklılıkları (kalınlık ve tür) tespiti etkileyebilir.

Cihaz voltaj algılamaması gerektiği halde algılamazsa ne yapmalı?

Öncelikle bilinen bir kaynakta (örn. 230 V priz) çalıştığını kontrol edin. Pillerin dolu olduğundan emin olun. Sorun devam ederse cihazı kullanmayın ve satış sonrası servise başvurun.

Sesli sinyal nasıl devre dışı bırakılır?

Cihaz kapalıyken: uç yeşil yanana kadar Açma/Kapama düğmesini basılı tutun. Cihaz açıkken: uç yeşil yanıp sönene kadar düğmeyi basılı tutun. Sesi tekrar etkinleştirmek için bir bip sesi duyulana kadar işlemi tekrarlayın.

Hangi güvenlik önlemlerine uyulmalıdır?

Cihazı yalnızca belirtilen özellikler dahilinde kullanın. Nemli ortamda gerilim altında çalışmayın. Cihazın temiz ve kuru olduğundan emin olun. Aşırı gerilim kategorilerine uyun ve CAT III'te cihaz ile toprak arasında 600 V'u aşmayın.

ActiveFinder XP nasıl temizlenir ve bakımı yapılır?

Tüm bileşenleri hafif nemli bir bezle temizleyin. Temizlik ürünleri, aşındırıcılar veya solventler kullanmayın. Cihazı kuru ve temiz bir yerde saklayın.

KULLANIM KILAVUZU ActiveFinder XP Laserliner

Kullanım kılavuzunu ve ekte bulunan „Garanti Bilgileri ve Diğer Açıklamalar“ defterini lütfen tam olarak okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım

Kablolarda, prizlerde, ampul duylarında, sigortalarda ve şalt dolaplarında ve ünite parçalarında elektrik akımların (230 V AC) tespit edilmesi için test cihazı. Görsel ve akustik sinyaller ile ve de titreşim yolu ile gerilimin mevcut olup olmadığı gösterilir.

Emniyet Direktifleri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
• Cihaz üzerinde değişiklikler veya yapısal değiştirmeler yasaktır. Bu durumda cihazın onay belgesi ve güvenlik spesifikasyonu geçerliliğini kaybetmektedir.
• Cihazı mekanik yüklere, aşırı sıcaklıklara veya şiddetli titreşimlere maruz bırakmayınız.
• 24 V/AC ve de 60 V/DC üzerinde voltajlar ile çalışıldığında daha da itinalı ve dikkatli olmak şarttır. Elektrik iletkenlerine dokunulduğunda bu voltajlarda dahi hayati tehlike boyutunda ceyran çarpma tehlikesi bulunmaktadır.
• Cihaz nem veya diğer iletken kalıntılar ile ıslanmış ise voltaj altında çalışılamaz. > 24 V/AC ve de 60 V/DC ve üzeri voltajlarda nemden dolayı hayati tehlike boyutunda ceyran çarpma tehlikesi bulunmaktadır.
• Cihazı kullanmadan önce temizleyin ve kurulayın.
• Dış mekan kullanımında cihazın sadece uygun hava koşullarında ya da uygun koruyucu önlemler alınmak suretiyle kullanılmasına dikkat ediniz.
• Aşırı gerilim kategorisi IV'e (CAT IV – 1000 V) göre test cihazı ve toprak arasındaki gerilim 1000 V'u aşmamalıdır.
• Her ölçümden önce kontrol edilecek alanın (ms. kablo), kontrol cihazının ve kullanılan parçalarının (ms. bağlantı kablosu) arızası durumda olduğundan emin olunuz. Cihazı bilinen bir voltaj kayanğında (ms. AC kontrolü için 230 V'luk bir priz) test edin.
• Bir veya birden fazla fonksiyonu arıza gösterliğinde ya da batarya doluluğu zayıf olduğunda cihazın bir daha kullanılmaması gerekmektedir.
• Cihazın uygun kullanımı ve olası emniyet donanımı (örn. elektrikçi eldivenleri) ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız.
• Elektrik tesislerinin tehlike sınırları yakınında yapılacak çalışmaları yalnız başınıza yapmayınız ve sadece sorumlu bir elektrik uzmanın talimatlarına uygun şekilde hareket ediniz.
• Bu ölçüm cihazı çift kutuplu gerilimsizlik denetimi yerine geçmez.

Kullanıma dair ek bilgi

Elektrik tesisatlarında yapılan çalışmalar için geçerli güvenlik kurallarını dikkate alınız: 1. Güç kaynağından ayırın, 2. tekrar açılmasına karşı emniyete alın, 3. Voltaj olmadığını çift kutuplu kontrol edin, 4. topraklayın ve kısa devre yaptırın, 5. voltaj akımı olan komşu parçaları emniyete alın ve kapatın.

Emniyet Direktifleri

Sanal optik ışınlar ile muamele, OStrV (optik ışın yönetmeliği)

Çıkış ağzı LED

• Cihaz, geçerli ve yürürlükte olan fotobiyolojik güvenlik standardına uygun (EN-62471 2008-09 takibi / IEC/TR 62471, 2006-07 takibi) RG 0 (serbest gurup, risk yok) risk gurubuna ait LED'ler ile çalışıyor.
• İşin gücü: Peak dalgası boyu eşittir 453 nm. Orta boyda isin yoğunlukları RG0 risk gurubunun sınır değerleri altındadır.
• LED'lerin erişilebilir ışınları amacına uygun kullanımlarda ve mantıklı şekilde öngörülebilir şartlarda insan gözü ne ve insan cildine zararsızdır.
• Geçici olarak şaşırtıcı optik etkiler (örn. göz kamaşması, şimşek körlüğü, kalan resim etkisi, renk görme kısıtlılığı) komple hariç bırakılamamakta, bilhassa düşük çevre aydınlığında.
• Uzun süre kasıtlı olarak doğrudan ışın kaynağına bakmayın.
• Özel koruma önlemleri gerekmiyor.
• RG 0 risk gurubunun sınır değerlerine uyulmasını sağlamak için bakım gerekmiyor.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

- Ölçüm cihazı, 2014/30/AB sayılı Elektro Manyetik Uyumluluk Yönetmeliğinde (EMV) belirtilen, elektromanyetik uyumluluğa dair kurallara ve sınır değerlerine uygundur.

- Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

Laserliner®

Semboller

Tehlikeli elektrik gerilim uyarısı: Cihazın içinde bulunan, korunmayan, elektrik taşıyan bileşenler, kişilere elektrik çarpmasına neden olabilecek tehlikelere neden olabilir.

Koruyucu sınıf II: Test cihazı, artırılmış ya da iki katlı bir yalıtima sahiptir.

CAT IV

Aşırı gerilim kategorisi IV: Binaların elektrik tesisatları beslemelerine doğrudan veya yakınen, daha doğrusu ana dağıtımdan elektrik şebekesi yönüne doğru kullanılması için öngörülen cihazlar, ms. elektrik sayaçları, aşırı akım koruma şalterleri ve ripple control cihazları.

1 Pillerin takılması

Pil yuvasını açınız ve pilleri gösterilen şekillere uygun bir şekilde yerleştiriniz. Bu arada kutupların doğru olmasına dikkat ediniz.

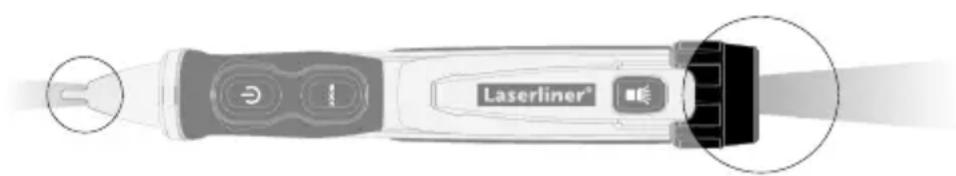

1 Çalışma ışıklı detektör ucu

2 AÇMA/KAPAMA tuşu

3 ZOOM fonksiyonu açma/kapama düğmesi

4 Cep klipsi

5 El feneri açma/ kapama düğmesi

6 El feneri

7 Pil yuvası

Cihazın işlevini, her kullanımdan önce cihazın çalışma aralığında bulunan elektrik taşıdığı bildiğiniz bir devre üzerinde kontrol ediniz.

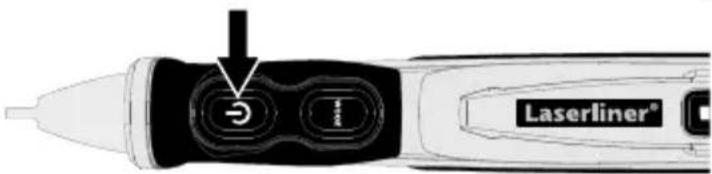

2 ON / OFF

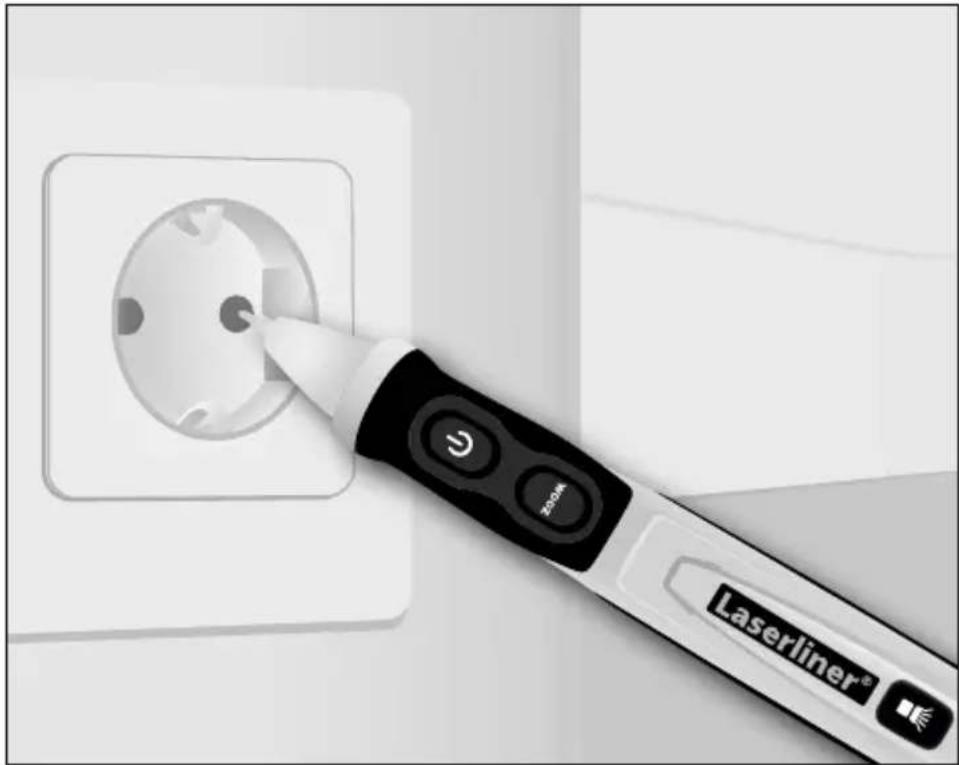

3 Elektrik gerilimlerin tespit edilmesi

Detektör ucunu kontrol edilecek alana yerleştiriniz (örn. kablo, priz, vs.).

Gerilim varsa, detektör ucu kırmızı yanar ve hızlı bir sinyal duyulur.

Güvenliğiniz için tüm faz iletkenlerinin (L1, L2, L3) gerilim taşıyıp taşımadıklarını test ediniz!

! Sesli sinyal zayıf olduğunda veya el feneri sönük yandığında pilleri değiştiriniz.

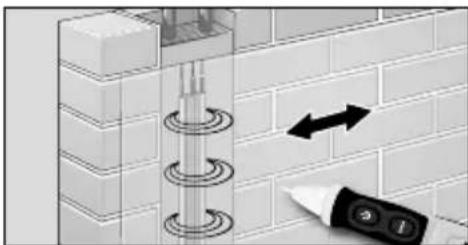

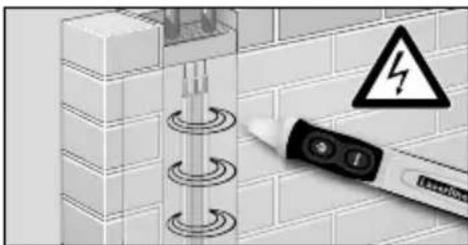

4 ZOOM fonksiyonu

ZOOM düğmesini basılı tuttuğunuzda, cihazın hassasiyeti yükseltilmiş olur (12 V AC - 1000 V AC arası). Bu şekilde cihaz test edilecek alan üzerinde gezdirilerek daha uzun mesafeden gerilim alanları tespit edilebilir.

ZOOM tuşu basılı tutulduğunda detektör ucu turunca renkte yanar.

Gerilim varsa, detektör ucu kırmızı yanar ve saniyelik aralıklarla bir sinyal duyulur.

!

Cihaz işaret vermediği halde hala gerilim bulunması ihtimalinin bulunduğu dikkat ediniz. Bağlantı kutusunun yapısal özellikleri veya yalıtımı türüne (kalınlık ve malzemesi) bağlı olarak işlevsellik etkilenebilir. Panel ve metalik kaplamaların ardından geçen elektrik gerilimleri tespit edilemez.

5 El feneri

El fenerini açıp kapamak için 5 numaralı tuşa basınız.

Laserliner®

6 Sinyal sesi

Sinyal sesini kapa:

Cihaz kapalı: Detektör ucu yeşil yanana kadar AÇMA/KAPAMA tuşunu (2) basılı tutun.

Cihaz açık: Detektör ucu yeşil renkte yanıp sönmeye başlayana kadar AÇMA/KAPAMA tuşunu (2) basılı tutun.

Sinyal sesini aç:

Detektör ucu yeşil renkte yanıp sönmeye ve bir sinyal sesi duyulmaya başlayana kadar AÇMA/KAPAMA tuşunu (2) basılı tutun.

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözümü maddelerinin kullanımından kaçının.

Cihazı temiz ve kuru bir yerde saklayınız.

Teknik Özellikler Teknik değişiklik yapma hakkı saklıdır. 02.2017

Gösterge	LED
Gerilim aralığı	12 VAC ~ 1000 VACFrekans 50 ... 60Hz
Aşırı gerilim kategorisi	CAT IV - 1000 V(yoğuşmasız)Kirlenme derecesi 2
Koruma türü	IP 67
Güç kaynağı	2 x 1,5 AAA (NEDA 24A/IEC LR 03)
Çalıştırma şartları	0°C ... 50°C, Hava nemi maks. 80 %rH,yoğuşmasız, Çalışma yüksekliği maks.2000 m
Saklama koşulları	-10°C ... 60°C,Hava nemi maks. 80 %rH
Ebatlar (G x Y x D)	160 x 24 x 30 mm
Ağırlığı (piller dahil)	66 g

AB Düzenlemeleri ve Atık Aritma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktifler için:

http://laserliner.com/info?an=acfixp
