Produkttype	Berøringsfri spenningsdetektor
Merke	Laserliner
Modell	ActiveFinder XP
Kategori	Måleutstyr
Spenningsområde	12 VAC til 1000 VAC
Frekvens	50 til 60 Hz
Overspenningskategori	CAT IV - 1000 V
Beskyttelsesgrad	IP 67
Strømforsyning	2 AAA-batterier 1,5 V (LR03)
Mål (L x B x H)	160 x 24 x 30 mm
Vekt (inkl. batterier)	66 g
Driftstemperatur	0 °C til 50 °C
Lagringstemperatur	-10 °C til 60 °C
Relativ fuktighet	Maks. 80 % RF, uten kondens
Indikator	LED
Hovedfunksjoner	Spenningslokalisering, ZOOM-funksjon, lommelykt, lyd- og vibrasjonssignaler
Sikkerhet	Beskyttelsesklasse II, CAT IV, forsterket isolasjon
Vedlikehold og rengjøring	Rengjør med en lett fuktig klut, ingen løsemidler, oppbevar tørt
Medfølgende tilbehør	Lommeklips
Garanti	Se heftet "Tilleggsmerknader og garantibestemmelser"

Ofte stilte spørsmål - ActiveFinder XP Laserliner

Hvordan oppdager man elektrisk spenning med ActiveFinder XP?

Plasser detektorspissen på området som skal kontrolleres (kabel, stikkontakt osv.). Hvis det er spenning til stede, lyser spissen rødt og et raskt lydsignal høres. Kontroller alltid de tre fasene (L1, L2, L3).

Hva betyr fargen på detektorspissen?

Spissen lyser grønt ved oppstart. I normal drift blir den rød ved tilstedeværelse av spenning. I ZOOM-modus lyser den oransje, og blir rød hvis spenning oppdages.

Hvordan bruker jeg ZOOM-funksjonen?

Hold ZOOM-knappen inne for å øke følsomheten (12 VAC til 1000 VAC). Spissen lyser oransje. Flytt enheten over området som skal kontrolleres; ved spenning blir spissen rød og et signal høres hvert sekund.

Hvordan skifter jeg batteriene?

Åpne batterirommet og sett inn to AAA-batterier 1,5 V (LR03) med riktig polaritet. Bytt batterier hvis lydsignalet blir svakt eller lommelykten mister styrke.

Hva er beskyttelsesgraden til enheten?

ActiveFinder XP har beskyttelsesgrad IP 67, noe som betyr at den er støvtett og kan midlertidig nedsenkes i vann (opptil 1 meter i 30 minutter).

Kan man oppdage spenning bak en vegg eller metallbekledning?

Nei, det er umulig å oppdage spenning bak metallpaneler og -bekledning. Forskjeller i isolasjon (tykkelse og type) kan også påvirke deteksjonen.

Hva gjør jeg hvis enheten ikke oppdager spenning når den burde?

Kontroller først funksjonen på en kjent kilde (f.eks. 230 V stikkontakt). Sørg for at batteriene er ladet. Hvis problemet vedvarer, ikke bruk enheten mer og kontakt kundeservice.

Hvordan deaktiverer jeg lydsignalet?

Enheten av: hold På/Av-bryteren inne til spissen lyser grønt. Enheten på: hold bryteren inne til spissen blinker grønt. For å aktivere lyden igjen, gjenta operasjonen til et pip høres.

Hvilke sikkerhetstiltak må følges?

Bruk enheten kun innenfor spesifikasjonene. Ikke arbeid under spenning ved fuktighet. Sørg for at enheten er ren og tørr. Overhold overspenningskategoriene og overskrid ikke 600 V mellom enheten og jord i CAT III.

Hvordan rengjør og vedlikeholder jeg ActiveFinder XP?

Rengjør alle komponenter med en lett fuktig klut. Ikke bruk rengjøringsmidler, skrubbemidler eller løsemidler. Oppbevar enheten på et tørt og rent sted.

BRUKSANVISNING ActiveFinder XP Laserliner

EU-bestemmelser og bortskaffelse

Les fullstendig gjennom bruksanvisningen og det vedlagte heftet „Garanti- og tilleggsinformasjon“. Følg anvisningene som gis der. Dette dokumentet må oppbevares og leveres med dersom instrumentet gis videre.

Funksjon / bruk

Kontaktløst kontrollinstrument til lokalisering av elektriske spenninger (230 VAC) i kabler, stikkontakter, lampesokler, sikringer, koplingsskapog anleggsdeler. Gjennom optiske og akustiske signaler samt vibrasjon indikeres det om det foreligger en spenning.

Sikkerhetsinstrukser

• Bruk instrumentet utelukkende slik det er definert i kapittel bruksformål og innenfor spesifikasjonene.
• Måleinstrumentene og tilbehøret er intet leketøy for barn. De skal oppbevares utilgjengelig for barn.
• Ombygginger eller endringer på instrumentet er ikke tillatt, og i slikt tilfelle taper godkjennelsen og sikkerhetsspesifikasjonen sin gyldighet.
• Apparatet må ikke utsettes for mekanisk belastning, ekstreme temperaturer eller sterke vibrasjoner.
• Ved spenninger over 24 V/AC hhv. 60 V/DC skal det utvises ekstra forsiktighet. Hvis du kommer i kontakt med elektriske ledere under slike spenninger, kan du bli utsatt for livstruende strømstøt.
• Hvis apparatet er vætet med fuktighet eller andre ledende rester, må det ikke arbeides under spenning. Fra en spenning på > 24 V/AC hhv. 60 V/DC vil fuktighet øke faren for livstruende strømstøt.
• Rengjør og tørk apparatet før anvendelsen.
• Ved utendørs bruk må du sørge for at apparatet kun benyttes under egnede værforhold og eventuelt iverksette egnede vernetiltak.
• I overspenningskategori IV (CAT IV - 1000 V) skal ikke spenningen mellom testapparat og jord overstige 1000 V.
• Før måling må du forvisse deg om at området som skal testes (f.eks. en ledning), testapparatet og det aktuelle tilbehøret (f.eks. en tilkoblingskabel) er i feilfri stand. Test apparatet på kjente spenningskilder (f.eks. en 230 V-stikkontakt ved AC-testing).
• Apparatet må umiddelbart tas ut av bruk ved feil på en eller flere funksjoner eller hvis batteriet er svakt.
• Vennligst overhold sikkerhetstiltakene som kreves av lokale eller nasjonale myndigheter for fagmessig bruk avinstrumentet og eventuelt foreskrevet sikkerhetsutstyr (f.eks. elektrikerhansker).
• Ikke gjennomfør arbeider alene i farlig nærhet av elektriske anlegg, og kun etter instrukser fra en ansvarlig godkjent elektriker.
• Måleren erstatter ikke topolet kontroll av spenningsfrihet.

Laserliner®

Tilleggsinstruks for bruken

Overhold de tekniske sikkerhetsreglene for arbeid på elektriske anlegg, blant annet: 1. Slå av instrumentet, 2. sikre det mot at det kan slås på igjen, 3. Kontroller spenningsløsheten på to poler, 4. Sørg for jording og kortslutning, 5. sikre tilgrensende spenningsførende deler og dekk dem til.

Sikkerhetsinstrukser

Omgang med kunstig, optisk stråling OStrV

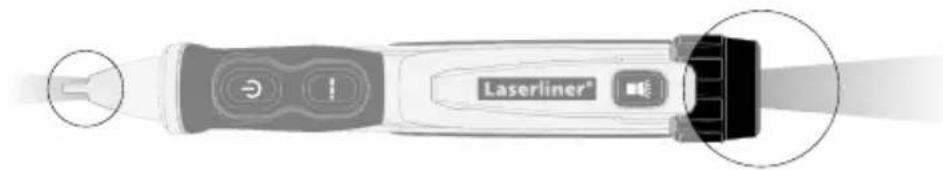

Utgangsåpning LED

• Instrumentet arbeider med LED-er i risikogruppen RG 0 (fri gruppe, ingen risiko) i henhold til gyldige normer for fotobiologisk sikkerhet (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i de aktuelle utgavene.
• Strålingseffekt: Peak bølgelengde er 453 nm. Middels stråletetthet ligger under grenseverdiene for risikogruppe RG0.
• Ved korrekt bruk og under betingelser og ved logisk forutsebare betingelser er den tilgjengelige strålingen fra LED-ene ufarlig for det menneskelige øyet og den menneskelige huden.
• Forbigående irriterende optiske innvirkninger (f.eks. blending, blitzblindhet, etterklangbilder, innskrenkninger når det gjelder evnen til å se farger) kan ikke utelukkes fullstendig, spesielt dersom det hersker en lav lysstyrke i omgivelsene.
• Ikke se direkte inn i strålingskilden over lengre tid og med vilje.
• Spesielle vernetiltak er ikke nødvendige.
• For å garantere at grenseverdiene for risikogruppe G 0 overholdes, er det ikke nødvendig med noe vedlikehold.

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling

• Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU.
• Vær oppmerksom på lokale innskrenkninger når det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.

Symboler

Advarsel mot farlig elektrisk spenning: Apparatet inneholder ubeskyttede, spenningsførende komponenter som kan utsette personer for risiko for elektrisk støt.

Beskyttelsesklasse II: Testapparatet er utstyrt med forsterket eller dobbel isolasjon.

CAT IV

Overspenningskategori IV: Apparater vestemt til bruk på eller i nærheten av innmatning i den elektriske installasjonen av bygninger, sett fra hovedfordeleren og i retning av nettet, f.eks. elektrisitetsteller, vernebryter mot overstrøm og rundstyreapparater.

1 Innsetting av batterier

Åpne batterirommet og sett inn batteriene ifølge installasjonssymbolene. Sørg for at polene blir lagt riktig.

1 Detektorspiss med arbeidslys

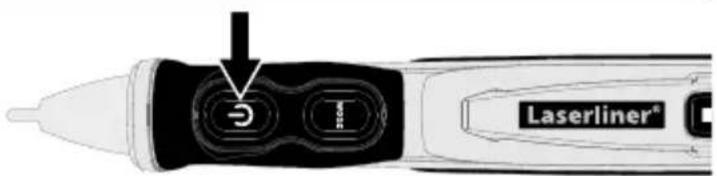

2 På/Av-knapp

Test apparatet før bruk på en kjent strømkrets i henhold til apparatets spenningsområde.

2 ON / OFF

Laserliner®

B Lokalisere elektrisk spenning

Hvis lydsignalet blir svakere eller lommelykten lyser dårligere, må batteriene skiftes.

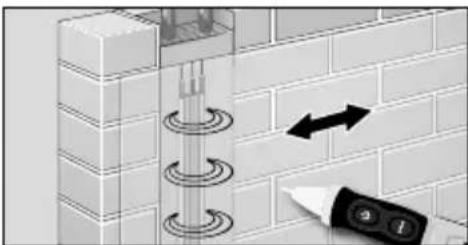

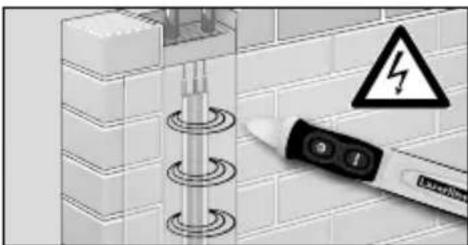

4 ZOOM-funksjon

Ved å trykke på ZOOM-knappen øker apparatets ømfintlighet (12 VAC til 1000 VAC). Slik kan du lokalisere spenningsfelt på større avstander ved å føre apparatet over området du vil kontrollere.

Vær oppmerksom på at det kan foreligge spenning selv om apparatet ikke indikerer det. Variasjoner i kontaktens konstruksjon eller isoleringen (tykkelse og type) kan påvirke funksjonaliteten. Det er ikke mulig å detektere spenning bak paneler og metalldeksler.

5 Lommelykt

For å slå lommelykten på og av, trykkes det på knappen 5.

6 Signaltone

Slå av signaltonen:

Instrumentet er slått av: Hold På-/Av-knappen (2) trykket inntil detektorspissen lyser grønt

Instrumentet er slått på: Hold På-/Av-knappen (2) trykket inntil detektorspissen blinker grønt

Slå på signaltonen:

Hold På-/Av-knappen (2) trykket inntil detektorspissen blinker grønt og det lyder et signal.

Informasjon om vedlikehold og pleie

Rengjør alle komponenter med en lett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. Oppbevar apparatet på et rent og tørt sted.

Tekniske data Det tas forbehold om tekniske endringer. 02.2017

Indikator	LED
Spenningsområde	12 VAC ~ 1000 VACFrekvens 50 ... 60Hz
Overspenningskategori	CAT IV - 1000 V(ikke-kondenserende)Forurensningsgrad 2
Beskyttelsesart	IP 67
Strømforsyning	2 x 1,5 AAA (NEDA 24A/IEC LR 03)
Arbeidsbetingelser	0°C ... 50°C, Luftfuktighet maks.80%rH, ikke kondenserende,Arbeidshøyde maks. 2000 m
Lagringsbetingelser	-10°C ... 60°C, Luftfuktighet maks.80%rH
Mål (B x H x D)	160 x 24 x 30 mm
Vekt (inkl. batterier)	66 g

EU-krav og kassering

Apparatet oppfyller alle nødvendige normer for fri samhandel innenfor EU.

Dette produktet er et elektroapparat og må kildesorteres og avfallsbehandles tilsvarende ifølge det europeiske direktivet for avfall av elektrisk og elektronisk utstyr.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på: http://laserliner.com/info?an=acfixp
