Producttype	Contactloze spanningsdetector
Merk	Laserliner
Model	ActiveFinder XP
Categorie	Meetapparatuur
Spanningsbereik	12 VAC tot 1000 VAC
Frequentie	50 tot 60 Hz
Overspanningscategorie	CAT IV - 1000 V
Beschermingsgraad	IP 67
Voeding	2 AAA-batterijen 1,5 V (LR03)
Afmetingen (L x B x H)	160 x 24 x 30 mm
Gewicht (incl. batterijen)	66 g
Bedrijfstemperatuur	0 °C tot 50 °C
Opslagtemperatuur	-10 °C tot 60 °C
Relatieve luchtvochtigheid	Max. 80 % RV, zonder condensatie
Indicator	LED
Hoofdfuncties	Spanningsdetectie, ZOOM-functie, zaklamp, geluids- en trilsignalen
Veiligheid	Beschermingsklasse II, CAT IV, versterkte isolatie
Onderhoud en reiniging	Reinigen met een licht vochtige doek, geen oplosmiddelen, droog bewaren
Meegeleverde accessoires	Zakclip
Garantie	Raadpleeg het boekje "Aanvullende opmerkingen en garantievoorwaarden"

Veelgestelde vragen - ActiveFinder XP Laserliner

Hoe detecteer ik een elektrische spanning met de ActiveFinder XP?

Plaats de punt van de detector op het te controleren gebied (kabel, stopcontact, enz.). Als er spanning aanwezig is, licht de punt rood op en klinkt er een snel geluidssignaal. Controleer altijd de drie fasen (L1, L2, L3).

Wat betekent de kleur van de punt van de detector?

De punt licht groen op bij inschakeling. In normale werking wordt deze rood bij aanwezigheid van spanning. In de ZOOM-modus licht deze oranje op en wordt rood als er spanning wordt gedetecteerd.

Hoe gebruik ik de ZOOM-functie?

Houd de ZOOM-toets ingedrukt om de gevoeligheid te verhogen (12 VAC tot 1000 VAC). De punt licht oranje op. Beweeg het apparaat over het te controleren gebied; bij spanning wordt de punt rood en klinkt er elke seconde een signaal.

Hoe vervang ik de batterijen?

Open het batterijvak en plaats twee AAA-batterijen 1,5 V (LR03) met de juiste polariteit. Vervang de batterijen als het geluidssignaal zwak wordt of de zaklamp aan kracht verliest.

Wat is de beschermingsgraad van het apparaat?

De ActiveFinder XP heeft een beschermingsgraad IP 67, wat betekent dat het stofdicht is en tijdelijk ondergedompeld kan worden in water (tot 1 meter gedurende 30 minuten).

Kan ik spanning achter een muur of metalen bekleding detecteren?

Nee, het is onmogelijk om spanning achter metalen panelen en bekleding te detecteren. Verschillen in isolatie (dikte en type) kunnen de detectie ook beïnvloeden.

Wat moet ik doen als het apparaat geen spanning detecteert terwijl dat wel zou moeten?

Controleer eerst de werking op een bekende bron (bijv. 230 V-stopcontact). Zorg ervoor dat de batterijen opgeladen zijn. Als het probleem aanhoudt, gebruik het apparaat dan niet meer en neem contact op met de klantenservice.

Hoe schakel ik het geluidssignaal uit?

Apparaat uit: houd de aan/uit-schakelaar ingedrukt tot de punt groen oplicht. Apparaat aan: houd de schakelaar ingedrukt tot de punt groen knippert. Om het geluid weer in te schakelen, herhaalt u de handeling tot er een pieptoon klinkt.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Gebruik het apparaat alleen binnen de specificaties. Werk niet onder spanning bij vochtigheid. Zorg ervoor dat het apparaat schoon en droog is. Houd u aan de overspanningscategorieën en overschrijd niet 600 V tussen het apparaat en aarde in CAT III.

Hoe reinig en onderhoud ik de ActiveFinder XP?

Reinig alle onderdelen met een licht vochtige doek. Gebruik geen reinigingsmiddelen, schuurmiddelen of oplosmiddelen. Bewaar het apparaat op een droge en schone plaats.

GEBRUIKSAANWIJZING ActiveFinder XP Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Contactloos testapparaat voor de lokalisering van elektrische spanningen (230 VAC) in kabels, contactdozen, lampfittingen, zekeringen, schakelkast- en installatieonderdelen. Door middel van optische en akoestische signalen of vibraties wordt aangegeven of spanning voorhanden is.

Veiligheidsinstructies

- Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.

- De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.

- Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.

- Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.

- Bij de omgang met spanningen van meer dan 24 V/AC resp. 60 V/DC dient uiterst voorzichtig te worden gewerkt. Bij contact met de elektrische geleiders bestaa.

- Als het apparaat met vocht of andere geleidende resten bevochtigd is, mag niet onder spanning worden gewerkt. Vanaf een spanning van 24 V/AC resp. 60 V/DC bestaat gevaar voor levensgevaarlijke schokken op grond van de vochtigheid.

- Reinig en droog het apparaat vóór gebruik.

- Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt.

- In overspanningscategorie IV (CAT IV - 1.000 V) mag de spanning van 1.000 V tussen het controleapparaat en de aarding niet worden overschreden.

- Waarborg vóór iedere meting dat het te controleren bereik (bijv. leiding), het testapparaat en het toegepaste toebehoren (bijv. aansluitleiding) in optimale staat verkeren. Test het apparaat op bekende spanningsbronnen (bijv. 230 V-contactdoos voor de AC-controle).

- Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

- Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het veilige en deskundige gebruik van het toestel in acht en draag eventueel voorgeschreven veiligheidsuitrusting (bijv. elektricien-handschoenen).

- Voer werkzaamheden in gevaarlijke nabijheid van elektrische installaties niet alleen uit en uitsluitend volgens de instructies van een verantwoordelijke elektromonteur.

- Het meettoestel vervangt geen tweepolige controle van de spanningsvrijheid.

Aanvullende opmerking voor het gebruik

Neem bij werkzaamheden aan elektrische installaties altijd de van toepassing zijnde technische veiligheidsregels in acht, onder andere:

1. Vrijschakelen, 2. Tegen hernieuwd inschakelen beveiligen,
2. Spanningsvrijheid tweepolig controleren, 4. Aarden en kortsluiten,
3. Aangrenzende, spanningvoerende onderdelen beveiligen en afdekken.

Veiligheidsinstructies

Omgang met kunstmatige, optische straling OStrV (verordening inzake kunstmatige optische straling)

Uittree-opening led

• Het apparaat werkt met leds uit de risicogroep RG0 (vrij van gevaar) overeenkomstig de geldende normen voor fotobiologische veiligheid (EN 62471:2008-09vv / IEC/TR 62471:2006-07vv) in de telkens actuele lezing.
• Stralingsvermogen: peak-golflengte is 453 nm. De gemiddelde stralingsdichtheid ligt onder de grenswaarden van de risicogroep RG0.
• De toegankelijke straling van de leds is bij doelmatig gebruik en onder redelijkerwijs te voorziene voorwaarden ongevaarlijk voor het menselijk oog en de menselijke huid.
• Tijdelijke, irriterende optische uitwerkingen (bijv. verblinding, flitsblindheid, nabeelden, belemmeringen van het kleurenzien) kunnen niet helemaal worden uitgesloten, in het bijzonder bij weinig omgevingslicht.
• Kijk niet langer met opzet in de stralingsbron.
• Bijzondere veiligheidsmaatregelen zijn niet vereist.
• Er is geen onderhoud vereist om de grenswaarden van de risico-groep RG0 te waarborgen.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van elektronische apparaten is mogelijk.

Laserliner®

Symbolen

Waarschuwing voor gevaarlijke elektrische spanning: door onbeschermde, spanningvoerende onderdelen in de behuizing bestaat gevaar voor elektrische schokken.

Veiligheidsklasse II: het controleapparaat beschikt over een versterkte of dubbele isolatie.

CAT IV

Overspanningscategorie IV: apparaten bedoeld voor de toepassing aan of in de buurt van de voeding in de elektrische installatie van gebouwen en vanaf de hoofdverdeler gezien in de richting van het net bijv. verbruiksmeter, overstroomschakelaar en stuureenheid voor dag- en nachtstroom

1 Plaatsen van de batterijen

Open het batterijvakje en plaats de batterijen overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

1 Detectorpunt met werklicht

2 Aan/uit-toets

3 ZOOM-functie aan / uit

4 Zakclip

5 Zaklamp aan / uit

6 Zaklamp

7 Batterijvakje

Controleer het apparaat vóór ieder gebruik op een bekend bedrijfsstroomcircuit volgens het aangegeven spanningsbereik van het apparaat.

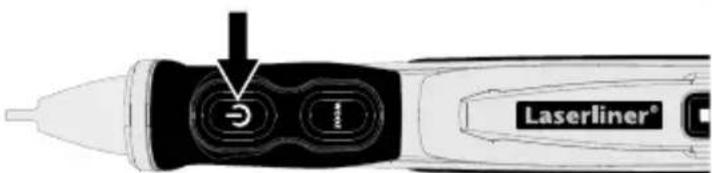

2 ON / OFF

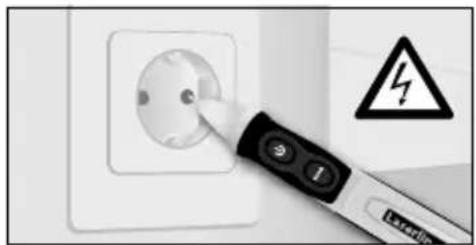

3 Lokaliseren van elektrische spanningen

Plaats de detectorpunt op het te controleren bereik (bijv. kabel, contactdoos, enz.).

Indien spanning voorhanden is, brandt de detectorpunt rood en klinkt een snel signaal.

! Controleer om veiligheidsredenen alle drie fasegeleiders (L1, L2, L3) op voorhanden spanning!

! Vervang de batterijen in geval van een zwak akoestisch signaal of zodra het vermogen van de zaklamp afneemt.

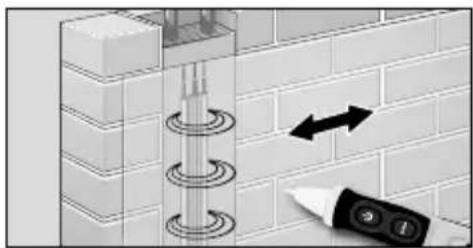

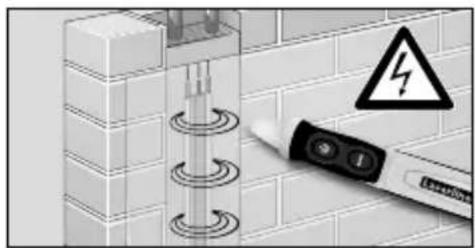

4 ZOOM-functie

Door de ZOOM-toets in te drukken, verfijnt u de gevoeligheid van het apparaat (12 VAC tot 1.000 VAC). Op deze wijze kunt u spanningsvelden op een grotere afstand lokaliseren als u het apparaat over het te controleren bereik beweegt.

Bij ingedrukte ZOOM-toets brandt de detectorpunt oranje. Indien spanning voorhanden is, brandt de detectorpunt rood en klinkt om de seconde een signaal.

Let op! Ook als geen weergave verschijnt, kan desondanks spanning voorhanden zijn. De functie van het apparaat kan worden beïnvloed door de bouwwijze van de aansluitbus of de isolatie (dikte en type). Achter panelen en metalen afdekkingen kan geen spanning worden gedetecteerd.

5 Zaklamp

Druk op toets 5 om de zaklamp in- en uit te schakelen.

Laserliner®

6 Signaalgeluid

Signaalgeluid uitschakelen:

Apparaat is uitgeschakeld: houd de aan/uit-toets (2) ingedrukt totdat de detectorpunt groen brandt.

Apparaat is ingeschakeld: houd de aan/uit-toets (2) ingedrukt totdat de detectorpunt groen knippert.

Signaalgeluid inschakelen:

Houd de aan/uit-toets (2) ingedrukt totdat de detectorpunt groen knippert.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens Technische veranderingen voorbehouden. 02.2017

Indicator	Led
Spanningsbereik	12 VAC ~ 1.000 VACFrequentie 50 ... 60Hz
Overspanningscategorie	CAT IV - 1.000 V(niet condenserend)Verontreinigingsgraad 2
Beschermingsklasse	IP 67
Stroomverzorging	2 x 1,5 AAA (NEDA 24A/IEC LR 03)
Werkomstandigheden	0°C ... 50°C, Luchtvochtigheidmax. 80 % rH, niet-condenserend,Werkhoogte max. 2000 m
Opslagvoorwaarden	-10°C ... 60°C, Luchtvochtigheidmax. 80 % rH
Afmetingen (B x H x D)	160 x 24 x 30 mm
Gewicht (incl. batterijen)	66 g

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=acfixp

!
