Produkttyp	Multifunktions pneumatiskt verktyg
Märke	Fein
Modell	MOtlx 625
Huvudanvändning	Skärning av polyuretanlimsträngar och demontering av bilrutor
Strömförsörjning	Tryckluft
Rekommenderat lufttryck	Angivet på verktygets märkskylt
Minsta slangdiameter	16 mm
Vikt (enligt EPTA 01)	Cirka 1,5 kg (uppskattning)
Periodiskt underhåll	Var 300:e drifttimme eller var 6:e månad
Rengöring	Blås slangen innan anslutning; rengör verktyget regelbundet
Reservdelar	Använd endast originaldelar från FEIN (tillgängliga på www.fein.com)
Garanti	Enligt lagstadgade bestämmelser och FEINs garantiförklaring
Överensstämmelse	CE-märkning (EU/EES) och UKCA (Storbritannien) beroende på marknad
Miljöskydd	Återvinn förpackning och uttjänt apparat på en godkänd anläggning
Obligatorisk säkerhetsutrustning	Skyddsglasögon, handskar, hörselskydd, dammfiltermask
Användningsanvisningar	Håll verktyget med två händer, arbeta inte med asbest, undvik kontakt med arbetsverktyget
Vibrationer	Respektera exponeringsgränsvärdena (5 m/s² under 8 timmar enligt direktiv 2002/44/EG)

Vanliga frågor - MOtlx 625 Fein

Hur byter man ut skärverktyget på Fein MOtlx 625?

För att byta skärverktyg, stäng först av tryckluftstillförseln. Använd en lämplig nyckel för att lossa fästet. Använd skyddshandskar för att undvika skärskador. Montera det nya verktyget och dra åt ordentligt.

Vilket tryckluftstryck ska jag använda?

Lufttrycket ska motsvara det som anges på verktygets märkskylt. Använd en regulator för att justera trycket och en underhållsenhet (vattenskiljare, oljeindunstare).

Hur ofta ska jag utföra underhåll på verktyget?

Underhåll ska utföras var 300:e drifttimme eller var 6:e månad. Detta inkluderar rengöring och kontroll av rörliga delar. Skadad slang måste bytas ut mot en specialslang från FEIN.

Vilka typer av material kan jag skära med detta verktyg?

Detta verktyg är avsett för skärning av polyuretanlimsträngar och liknande material, främst för demontering av bilrutor. Använd inte verktyget på material som innehåller asbest.

Kan jag använda Fein MOtlx 625 för att skära metall?

Nej, detta verktyg är inte konstruerat för metall. Det är avsett för skärning av polyuretanlim och mjuka material. Användning på metall kan skada verktyget och medföra säkerhetsrisker.

Vilken skyddsutrustning ska jag bära vid användning?

Använd obligatoriskt skyddsglasögon, hörselskydd och dammfiltermask. Använd även ett handskydd och vibrationsdämpande arbetshandskar.

Hur rengör jag det pneumatiska verktyget?

Före varje anslutning, blås slangen för att avlägsna föroreningar. Rengör verktyget regelbundet med en torr trasa. Använd inte starka lösningsmedel. Kontrollera att luftöppningarna inte är igensatta.

Var kan jag hitta reservdelar till MOtlx 625?

Originalreservdelar från FEIN finns på webbplatsen www.fein.com eller via kundtjänst. Använd endast originaldelar för att garantera säkerhet och överensstämmelse.

Har verktyget garanti?

Ja, garantin gäller enligt lagstadgade bestämmelser i det land där verktyget säljs. Dessutom erbjuder FEIN en tillverkningsgaranti. Spara köpbeviset.

Vad gör jag om verktyget inte fungerar?

Stäng omedelbart av lufttillförseln. Försök inte reparera själv. Kontakta en auktoriserad FEIN-serviceverkstad och använd endast originalreservdelar. Använd inte verktyget om strömbrytaren är defekt.

BRUKSANVISNING MOtlx 625 Fein

▶ Blås gjennom slangen för tilkoblingen.

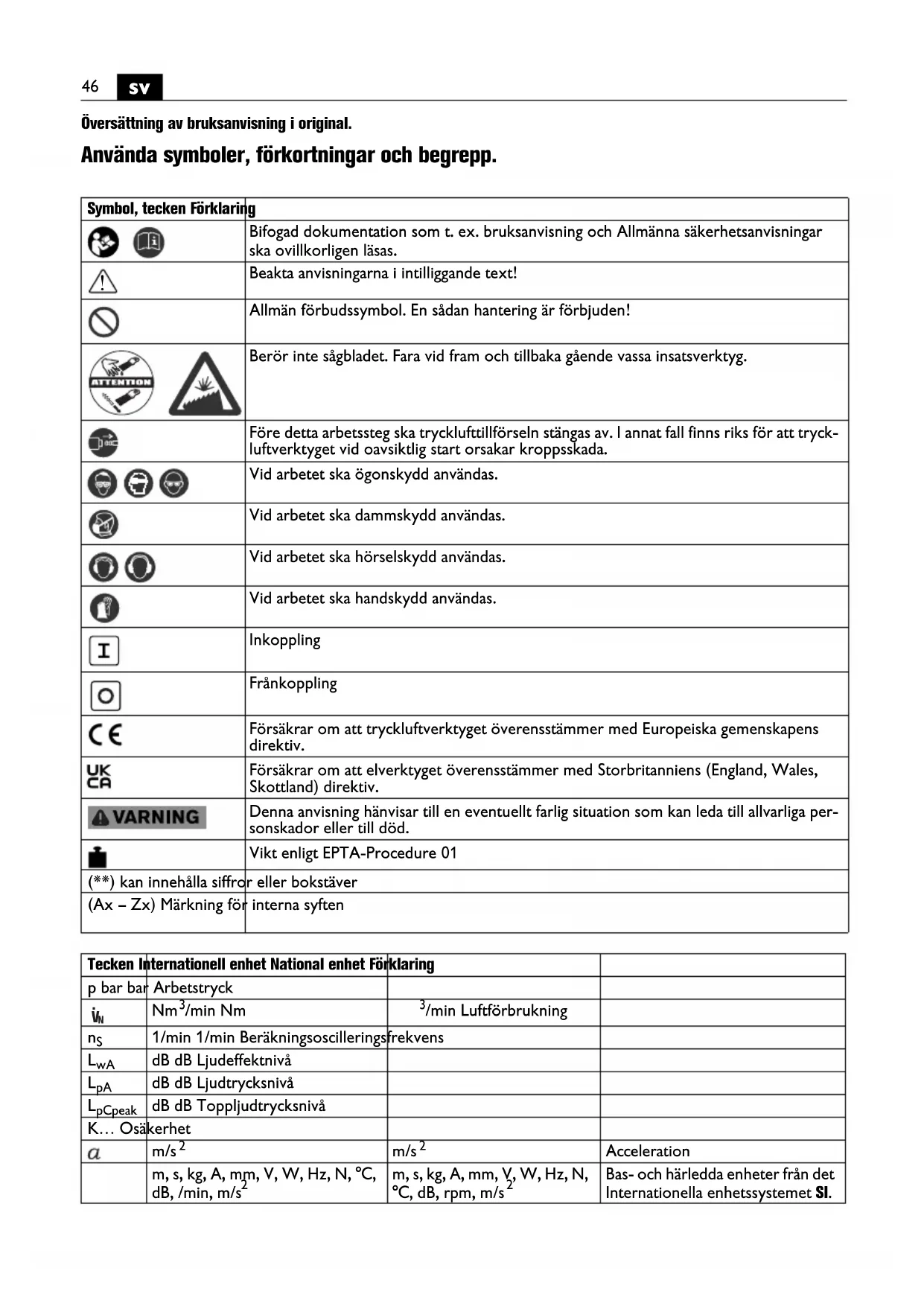

Översättning av bruksanvisning i original.

Använda symboler, förkortningar och begrepp.

Symbol, tecken Förklaring
[HABG]	Bifogad dokumentation som t. ex. bruksanvisning och Allmänna säkerhetsanvisningar ska ovillkorligen läsas.
	Beakta anvisningarna i intilliggande text!
	Allmän förbudssymbol. En sådan hantering är förbjuden!
	Berör inte sågbladet. Fara vid fram och tillbaka gående vassa insatsverktyg.
	Före detta arbetssteg ska trycklufttillförseln stängas av. I annat fall finns riks för att tryckluftverktyget vid oavsiktlig start orsakar kroppsskada.
	Vid arbetet ska ögonskydd användas.
	Vid arbetet ska dammskydd användas.
	Vid arbetet ska hörselskydd användas.
	Vid arbetet ska handskydd användas.
	Inkoppling
	Frånkoppling
	Försäkrar om att tryckluftverktyget överensstämmer med Europeiska gemenskapens direktiv.
[8STD]	Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skottland) direktiv.
	Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personskador eller till död.
	Vikt enligt EPTA-Procedure 01
(-)- - Zx) Märkning för interna syften

Tecken Internationell enhet National enhet Förklaring
p bar bar	Arbetstryck
i_N	Nm3/min Nm	3/min Luftförbrukning
n_S	1/min 1/min Beräkningsoscilleringsfrekvens
L_wA	dB dB Ljudeffektnivå
L_pA	dB dB Ljudtrycksnivå
L_pCpeak	dB dB Toppljudtrycksnivå
K... Osäkerhet
a	m/s2	m/s2	Acceleration
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, /min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, rpm, m/s2	Bas- och härledda enheter från det Internationella enhetssystemet SI.

För din säkerhet.

WARNING

Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka

elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida bruk.

Tryckluftverktyget får inte användas innan du noga läst denna bruksanvisning och fullständigt förstått innebörden inklusive bilderna, specifikationerna, säkerhetsreglerna samt de instruktioner som lämnas under FARA, WARNING och SE UPP.

Beakta även tillämpliga nationella arbetssäkerhetsbestämmelser (i Tyskland t. ex.: BGV A3).

Ignoreras säkerhetsanvisningarna i nämnda underlag finns risk för allvarlig personskada.

Denna bruksanvisning bör uppbevaras för senare bruk och bifogas till verktyget vid försäljning eller överlå- telse.

Säkerhetsanvisningar.

1) Arbetsplats

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
b) Använd inte tryckluftverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Tryckluftverktygen alstrar gnistor som kan antända dammet eller gaserna.
c) Håll under arbetet med tryckluftverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över tryckluftverktyget.

2) Säkerhetsanvisningar för hantering med tryckluft

a) Kontrollera regelbundet tryckluftsförsörjningen. Skydda slangen mot knäckning, hopsnörning, hetta och skarpa kanter. Dra kraftigt fast slangklämmorna. Låt skadade slangar och kopplingar omedelbart repareras. Vid felaktig luftförsörjning kan tryckluftslangen snärta omkring och medföra kroppsskada. Damm eller spån som virvlar upp kan leda till ögonskada.

3) Personsäkerhet

a) Var uppmärksam, kontrollera vad du gör och använd tryckluftverktyget med förnuft. Använd inte tryckluftverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av tryckluftverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Den personliga skyddsutrustningen som t. ex. dammfiltermask, halkfria säkerhetsskor, hjälm eller hörselskydd - med beaktande av tryckluftverktygets modell och driftsätt - reducerar risken för kroppsskada.
c) Undvik oavsiktlig igångsättning. Kontrollera att om-kopplaren står i läget "FRÅN" innan du ansluter tryckluftverktyget till tryckluftsnätet. Om du bär

tryckluftverktyget med fingret på omkopplaren eller ansluter påkopplat tryckluftverktyg till tryckluftsnätet kan olycka uppstå.

d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på tryckluftverktyget. Ett insatsverktyg eller en nyckel i en roterande komponent på tryckluftverktyget kan medföra kroppsskada.
e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera tryckluftverktyget i oväntade situationer.
f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, smycken och långt här kan dras in av roterande delar.

4) Omsorgsfull hantering och användning av tryckluftverktyg

a) Överbelasta inte tryckluftverktyget. Använd för aktuellt arbete härför avsett insatsverktyg. Med ett lämpligt insatsverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b) Ett tryckluftverktyg med defekt omkopplare får inte längre användas. Ett tryckluftverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
c) Stäng av tryckluftsdistributionen innan inställningar utförs på tryckluftverktyget, tillbehörsdelar byts eller tryckluftverktyget läggs bort. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av verktyget.
d) Uppbevara tryckluftverktygen oåtkomliga för barn. Låt tryckluftverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Tryckluftverktygen är farliga om de användas av oerfarna personer.
e) Sköt tryckluftverktyget omsorgsfullt. Kontrollera att rörliga komponenter på tryckluftverktyget fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att tryckluftverktygets funktioner påverkas menligt. Låt skadade delar repareras innan tryckluftverktyget återanvänds. Många olyckor orsakas av dåligt skötta tryckluftverktyg.
f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
g) Använd tryckluftverktyget, tillbehör, insatsverktyg osv. enlig dessa anvisningar och på sätt som föreskrivits för aktuell tryckluftverktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används tryckluftverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.
h) Håll i tryckluftverktyget med båda händerna under arbetet och se till att du står stadigt. Tryckluftverktyget kan styras säkrare med två händer.
i) Säkra arbetsstycket. Arbetsstycket ligger säkrare i en uppspänningsanordning än i handen.
j) Asbesthaltigt material får inte bearbetas. Asbest anses vara cancerframkallande.

k) Håll händerna på betryggande avständ från insatsverktyget. För inte in handen mot eller under insatsverktyget. Om insatsverktyget berörs finns risk för kroppsskada. Insatsverktyget kan under sågning bli mycket hett.

I) Tryckluftverktyget ska vara påkopplat när det förs mot arbetsstycket. Risk finns för bakslag eller att du förlorar kontrollen över tryckluftverktyget.

m)Det är förbjudet att med skruvar eller nitar fästa brickor och märken på tryckluftverktyget. Använd dekaler.

n) Använd endast tillbehör som speciellt tagits fram eller godkänts av tryckluftverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till tryckluftverktyget.

o) Se upp för dolt liggande elledningar, gas- och vattenrör. Kontrollera arbetsområdet t. ex. med en metalldetektor innan arbetet påbörjas.

5) Service

a) Låt tryckluftverktyget repareras endast av kvalifice-rad fackpersonal och med originalreservdelar. Detta garanterar att tryckluftverktygets säkerhet upprätt-hålls.

Speciella säkerhetsanvisningar.

Säkra arbetsstycket. Arbetsstycket ligger säkrare i en uppspänningsanordning än i handen.

Använd skyddshandskar vid alla arbeten på verktyget eller vid byte av insatsverktyget. Insatsverktygets vassa kanter kan leda till kroppsskada. Insatsverktygen kan under arbetet bli mycket heta och medför då risk för förbränning!

Rikta aldrig insatsverktyget mot dig själv. Håll tryckluftverktyget i ett sådant läge att insatsverktyget inte kan beröra handen.

Hand-arm-vibrationer.

Vid arbeten med detta verktyg uppstår vibrationer i hand-arm.

Arbeta på korrekt sätt för att reducera vibrationsexpositionen:

- avbryt resp. växla ofta arbetet vid hög vibrationsbelastning,

- håll händerna varma,

- håll inte i maskinen kraftigare än vad arbetet kräver,

- använd endast tekniskt felfria maskiner och insatsverktyg,

– använd vibrationsdämpande arbetshandskar,

Om dessa anvisningar inte följs kan hälsan menligt påverkas om arbete utförs under en längre tid vid höga vibrationer.

De expositionsgränsvärden som fastslagits i arbetarskyddsdirektiven får inte överskridas (t. ex. det expositionsvärde på 5 m/s ^2 som standardiserats i direktivet 2002/44/EG för ett 8 timmars arbetspass om dagen).

Som prognos för vibrationsexpositionen gäller det värde för acceleration som bestämts i laboratoriet.

Emissionsvärden för ljud och vibration

(uppgifter med två siffror enligt ISO 4871)

Vibration
Indelning av FEIN-insatsverktygi vibrationsklasser	Beräknad hastighetsökning*
VC0 < 2,5 m/s	2
VC1 < 5 m/s	2
VC2 < 7 m/s	2
VC3 < 10 m/s	2
VC4 < 15 m/s	2
VC5 < 30 m/s	2
Ka 1,5 m/s	2
* Dessa värden baserar på en arbetscykel beståendetill lika delar av tomgångs- och fullastdrift.Av bifogat blad 3 41 30 562 06 0 framgår till vilkenvibrationsklass insatsverktyget hör.

Avsedd användning av tryckluftverktyget.

handstyrt tryckluftverktyg för yrkesmässig användning med av FEIN godkända insatsverktyg och tillbehör för klippning av plastlimsträngar och liknande material, speciellt för limmade vind-, sido- och bakrutor inom bilbranschen.

Anslutning till tryckluftförsörjning.

För att arbetet med tryckluftsverktyget ska fungera felfritt bör en luftberedningsenhet med vattenavskiljare, oljedimanordning och tryckluftsregulator användas.

Kontrollera att trycket i tryckluftnätet överensstämmer med trycket som anges på tryckluftverktygets effekt-skylt.

▶ Renblås slangen före koppling.

Slangen måste ha en diameter på minst 16 mm. Kranens och kopplingens flödesöppning måste vara minst 8 mm.

Användningsinstruktioner.

Vid öppning av slangkoppling stäng först kulkranen och koppla sedan på tryckluftverktyget. Ta loss slangkopplingen först sedan all tryckluft avgått.

Underhåll och kundservice.

Underhåll och rengör tryckluftverktyget i intervaller om 300 drifttimmar eller 6 månader.

När tryckluftverktygets slang skadats, måste den ersät- tas med en speciellt förberedd slang som FEIN-kund- servicen tillhandahåller.

Produkter som varit i beröring med asbest får inte lämnas till reparation. Disponera med asbest kontamine-rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall.

Den aktuella reservdelslistan för tryckluftsverktyget hittar du i Internet på adress www.fein.com.

Använd endast originalreservdelar.

Följande delar kan du vid behov själv byta ut:

Insatsverktyg, Slang

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargarantiförklaring.

Vid leverans av aktuellt tryckluftverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen.

Försäkran om överensstämmelse.

CE-försäkran gäller endast för Europeiska unionens länder och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet.

UKCA-försäkran gäller endast för den brittiska marknaden (England, Wales och Skottland) och endast för produkter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brittiska marknaden förlorar CE - tecknet sin giltighet. FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på bruksanvisningens sista sida. Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Miljöskydd, avfallshantering.

Förpackning, skrotade tryckluftverktyg och tillbehör ska hanteras på miljövänligt sätt.
